TB 401 - Perceuse Alpha Tools - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil TB 401 Alpha Tools au format PDF.
| Marque | Alpha Tools |
| Modèle | TB 401 |
| Type de produit | Perceuse sur table |
| Capacité de perçage max. | ø 13 mm |
| Profondeur de perçage | 52 mm |
| Mandrin | Mandrin à couronne dentée ø 1,5-13 mm / B16 |
| Distance axe de la broche au bâti | 104 mm |
| Diamètre de colonne | ø 46 mm |
| Table de perçage | 162 x 158 mm |
| Réglage de l'angle de la tablette | 90/0/90 degrés continu |
| Surface utile / plaque de base | 180 x 140 mm |
| Vitesse de rotation (moteur) | 1400 min⁻¹ |
| Plage de vitesses de rotation | 640 - 2890 min⁻¹ (5 vitesses) |
| Puissance du moteur | 350 Watt (S2 10 min) |
| Équipement électrique | Déclenchement à tension nulle, interrupteur de contact |
| Encombrement | 313 x 198 mm |
| Dimensions totales | 570 x 420 x 220 mm |
| Poids | 18,7 kg |
| Niveau de pression acoustique LPA | 80 dB (A) |
| Niveau de puissance acoustique LWA | 90,6 dB (A) |
| Matériaux | Fonte, acier, aluminium |
| Entretien | Graissage à vie des roulements, lubrification des pièces mobiles, nettoyage avec balayette/chiffon, traitement anticorrosif des pièces nues |
| Sécurité | Dispositif de protection anticopeaux, arrêt de sécurité, clé de mandrin à retirer après usage |
| Garantie | 5 ans à partir de la date d'achat |
| Accessoires fournis | Mandrin avec clé, outils de montage |
FOIRE AUX QUESTIONS - TB 401 Alpha Tools
Questions des utilisateurs sur TB 401 Alpha Tools
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Perceuse au format PDF gratuitement ! Retrouvez votre notice TB 401 - Alpha Tools et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TB 401 de la marque Alpha Tools.
MODE D'EMPLOI TB 401 Alpha Tools





3
D
-
Plaque de base
-
Support
-
Vis à six pans
-
Colonne
-
Support de la table de perçage
-
Table de perçage
-
Vis de serrage
-
Poignée
-
Tête de la machine
a. Trous de fixation
b. Dispositif de protection anticopeaux
2. Volume de la livraison
● Mandrin à couronne dentée ø 1,5 - 13 mm/
B 16 avec clé de mandrin
● Outils de montage
3. Utilisation conforme à la détermination
La TB 401 est une Perceuse sur table disposant d'un entraînement à courroie trapézoïdale. 5 vitesses différentes peuvent être réglées grâce à cet entraînement. Des perçages jusqu'à 13 mm œ peuvent être réalisés à la verticale. Le respect des conditions de fonctionnement, de maintenance et de réparation fait partie intégrante d'une utilisation conforme à la détermination ainsi que le respect des consignes de sécurité et du mode d'emploi. La TB 401 ne doit être utilisée que par des personnes ayant une connaissance approfondie de celle-ci.
Il faut respecter les règlements de prévoyance contre les accidents en vigueur. Des modifications non autorisées sur la machine rendent caduque toute responsabilité du fabricant pour d'éventuels dommages en résultant. Les travaux et les possibilités d'utilisation qui sont pas décrits ici ont besoin d'une autorisation écrite de l'entr. ISC GmbH.
Pour maintenir votre droit à la garantie et dans l'intérêt de la sécurité du produit, respectez absolument les prescriptions de sécurité. Veuillez prendre contact avec votre spécialiste en cas d'exigence concernant la garantie. A cause de la construction, tous les risques restants ne peuvent être complètement exclus.
Ceux-ci sont les suivants:
- Toucher le mandrin ou le foret pendant qu'ils sont en service.
- Blessure de coupe par les taillants
- Echappement de copeaux de perçage
- Coinçage de vêtements.
4. Consignes de sécurité
- Porter un équipement de protection pendant le perçage
- Pour les cheveux longs, porter constamment un couvre-tête correspondant Attention: les cheveux longs sont facilement attrapés par des outils en rotation
- Toujours bien serrer les pièces à usiner à l'aide d'outils supplémentaires adéquats
- Vérifier souvent la capacité de serrage du mandrin
- Pour enlever les copeaux de perçage, n'utiliser que des outils adéquats
Attention: ne jamais enlever les copeaux à la
main
- Ne jamais procéder à des travaux de réglage ou autres sur la machine en service
- Toujours ouvrir et fermer le mandrin à couronne dentée avec la clé à mandrin livrée avec la fourniture
Attention: enlever toujours la clé du mandrin après l'utilisation -
Pour le fonctionnement de la machine, les règlements de la caisse de prévoyance contre les accidents ainsi que les prescriptions VDE et DIN sont valables.
-
Caractéristiques techniques
| Capacité de perçage max. ø 13 mm |
| Profondeur de perçage 52 mm |
| Mandrin à couronne dentée ø 1,5-13 mm/B16 |
| Distance de l'axe de la broche au bâti 104 mm |
| Diamètre de colonne ø 46 mm |
| Table de perçage 162 x 158 mm |
| Réglage de la tablette Continu |
| Réglage do l'angle de la tablette 90/0/90 degrès |
continu
| Surface utile / Plaque de base 180 x 140 mm |
| Vitesse de rotation du moteur no 1400 min |
| Puissance du moteur 350 Watt -S2 10 min. |
| Vitesse de rotation 640 - 2890 min |
Equipement électrique Déclenchement à tension nulle
Interrupteur de contact
| Encombrement | 313 x 198 mm |
| Cotes totales | 570 x 420 x 220 mm |
| Poids | 18,7 kg |
| Cotes de l'emballage | 440 x 340 x 220 mm |
| Niveau de pression acoustique LPA | 80 dB (A) |
| Niveau de puissance acoustique LWA | 90,6 dB (A) |
F
6. Avant la mise en service
- La perceuse doit être implantée de manière stable, c'est-à-dire qu'elle doit être vissée à un établi ou à une surface semblable. Les deux trous de fixation (a) dans la plaque de base sont prévus à cet effet.
- Les vis nécessaires ne font pas partie du volume de la livraison. Attention! Si vous resserrez les vis à l'extrême la plaque de base risque de se briser.
- Avant de raccorder la machine, assurez-vous que les données sur la plaque signalétique soient identiques à celles du réseau.
7. Montage
7.1 Monter la colonne et la tête de la machine (fig 1.)
Les numéros des pièces indiqués se référent aux numéros de position dans la liste des pièces de rechange ou à ceux dans le plan éclaté et dans l'illustration 1.
Avant le montage, nettoyez toutes les pièces de la graisse et des résidus d'huile.
- Placez la plaque de base (1) sur une surface plate.
- Vissez la colonne (4) et le support (2) à la plaque de base (1) à l'aide des vis fournies (3).
- Faites glisser le support de la table de perçage (8) avec la table de perçage (7) au-dessus de la colonne (4).
- Mettez la tête de la machine (19) sur la colonne (4).
- Fixez la tête de la machine (19) à la colonne à l'aide des deux prisonniers (20).
- Vissez les trois poignées (16) sur l'arbre d'avance (15).
- Emmanchez le mandrin porte-foret (10) au-dessus du cône de la broche (13). Attention: Nettoyez soigneusement le cône du mandrin porte-foret et de la broche des résidus d'huile et de la graisse.
7.2 Dispositif de protection anticopeaux (Fig. 2)
● Desserrez la vis de serrage (d).
- Mettez la bride de serrage (c) sur la broche de perçage.
- Ensuite alignez le dispositif de protection transparent en avant.
- La hauteur du dispositif de protection anticopeaux est progressivement réglable à l'aide des deux vis à oreilles (f).
- Pour changer de foret, il faut replier le dispositif de protection anticopeaux vers le haut.
- Avant de mettre la perceuse en circuit, le dispositif de protection doit être replié vers le bas.

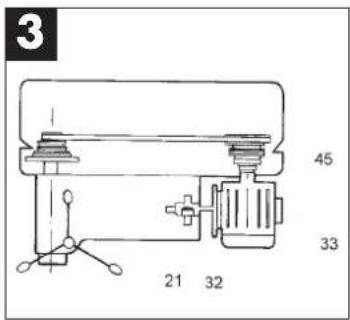

8. Maniement (fig. 3/4)
8.1 Réglage de la vitesse de rotation
Attention: Le boîtier de la courroie trapézoïdale (45) est verrouillé par un système électrique, c'est-à-dire qu'il doit être fermé avant de mettre la Perceuse sur table en circuit.
Les différentes vitesses de rotation se règlent en déplaçant le courroie trapézoïdale.
- Mettez la machine hors servi
- Ouvrez le boîtier de la courroie trapézoïdale (45).
- Dévissez la vis à oreilles (21) et déplacez le moteur en direction de la broche.
- Déplacez la courroie trapézoïdale sur la vitesse souhaitée (cf. fig. 4). Attention: La courroie trapézoïdale doit toujours fonctionner à l'horizontale.
- Tendez la courrole trapézoïdale, c'est-à-dire qu'il faut pousser la plaque de moteur (32) avec le moteur (33) vers l'arrière en sens inverse de la broche.
- Si la courroie trapézoïdale est suffisamment tendue (entre les pouliés pour courroie trapézoïdale, une déflexion d'env. 1 cm est encore possible), resserrez à fond la plaque de moteur (33) dans cette position à l'aide de la vis à oreilles (21).
- Refermez le boîtier de la courroie trapézoïdale.

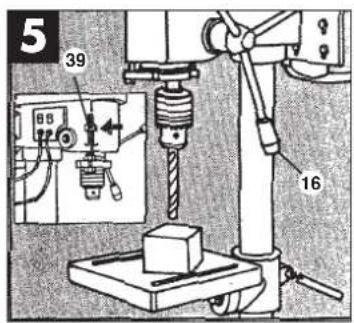

8.2 Réglage de la profondeur (fig. 5)
La butée de profondeur et l'échelle sur la tête de moteur permettent un réglage précis de la profondeur de perçage.
- A l'aide de la poignée (16), pressez légèrement la pointe du foret sur la partie supérieure de la pièce à travailler.
- Réglez la profondeur de perçage désirée au moyen de l'écrou de réglage (39) et de l'aiguille (40) à l'échelle sur le boîtier de la machine (19). Attention: Pour le réglage de la profondeur de perçage d'un alésage cylindrique, la longueur de la pointe du foret doit être comptée en plus.

F

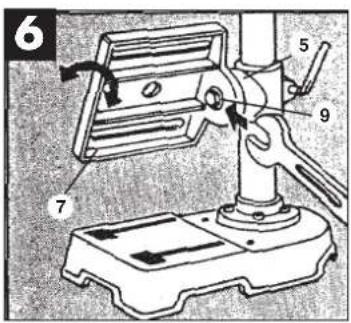

8.3 Incliner la table de perçage (fig. 6)
Pour exécuter des trous de perçage en biais ou pour une surface d'appui inclinée de la pièce à travailler, la table de perçage (7) peut être inclinée.
● Dévissez la vis à six pans (9).
- Tournez la table de perçage (7) jusqu'à la position inclinée souhaitée.
Vous pouvez lire l'angle sur l'échelle du support de la table de perçage (5).
● Resserrez la vis à six pans (9).
8.4 Réglage de la hauteur de la table de perçage
● Desserrez la vis de serrage (6).
- Mettez la table de perçage (7) dans la position voulue en la soulevant ou l'abaissant et en la tournant en même temps à gauche et à droite.
- Réglez la table de perçage (7) de manière à laisser suffisamment de distance entre la pièce à travailler et la pointe du foret pour démarrer la Perceuse sur table à vide.
● Resserrez la vis de serrage (6).
Si vous voulez percer la pièce à travailler en entier, veillez à ce que le trou dans la table de perçage (7) soit centré par rapport au foret. Pour les grandes pièces à travailler, la table de perçage (7) peut aussi être complètement inclinée sur le côté pour pouvoir placer la pièce à travailler directement sur la plaque de base.
8.5 Vitesses de rotation - Tableau
La liste ci-dessous vous aidera à choisir la vitesse de rotation pour les différents matériaux.
Les vitesses de rotation suivantes sont uniquement des valeurs indicatives
| e du foret | Fonte grise Acter Fer Aluminium Bronze | ||||
| 3 2550 | 1600 2230 9500 | 8000 | |||
| 4 1900 | 1200 1680 7200 | 6000 | |||
| 5 1530 | 955 1340 5700 | 4800 | |||
| 6 1270 | 800 1100 4800 | 4000 | |||
| 7 1090 | 880 960 4100 | 3000 | |||
| 8 960 | 600 840 3600 | 3000 | |||
| 9 850 | 500 740 3200 | 2650 | |||
| 10 755 | 80 670 2860 | 2100 | |||
| 11 700 | 35 610 2500 | 2170 | |||
| 12 640 | 400 580 2400 | 2050 | |||
| 13 530 | 570 515 2200 | 1840 | |||
| 14 545 | 440 480 2000 | 1200 | |||
| 16 480 | 400 420 1800 | 1500 | |||
12
9. Entretien
La Perceuse sur table TB 401 n'a pas besoin de graissage particulier. Tous les roulements à billes sont graissés à vie.
Mettre régulièrement une goutte de lubrifiant sans acide sur les pièces mobiles et sur les filets.
La machine ne devrait être nettoyée qu'à l'aide d'une balayette, d'un chiffon ou d'un pinceau. N'employer aucun délergent pour nettoyer les pièces vernies.
Traiter régulièrement les pièces nues avec un anticorrosif.
10. Commande de pièces de rechange
Pour des commandes de pièces de rechange, indiquez les références suivantes:
● Type de l'appareil
● No. d'article de l'appareil
● No. d'identification de l'appareil
● No. de pièce de rechange de la pièce requise
La période de garantie commence à partir de la date d'achat et dure 5 ans.
Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.
Les pièces de rechange requises et les heures de travail ne seront pas facturées.
Pas de prise en charge de garantie pour les dommages survenus ultérieurement.
Votre service après-vente.
