Caractéristiques techniques	Robot de piscine à aspiration, compatible avec tous types de revêtements.
Dimensions	Dimensions compactes pour un accès facile aux coins de la piscine.
Poids	Poids léger pour une manipulation aisée.
Type de nettoyage	Nettoyage automatique du fond et des parois de la piscine.
Filtration	Système de filtration intégré pour une meilleure efficacité de nettoyage.
Utilisation	Facile à installer et à utiliser, idéal pour un nettoyage régulier.
Maintenance	Entretien minimal, nettoyage régulier des filtres recommandé.
Réparation	Pièces de rechange disponibles, consulter le manuel pour les réparations.
Sécurité	Conforme aux normes de sécurité pour les appareils de piscine.
Informations générales	Garantie limitée, consulter le fournisseur pour les détails.

FOIRE AUX QUESTIONS - Rebel Pentair

Pourquoi mon Pentair Rebel ne se déplace-t-il pas correctement dans la piscine ?

Vérifiez que le tuyau est bien raccordé et qu'il n'y a pas de courbures ou de fuites. Assurez-vous également que le filtre de la piscine est propre et que le débit d'eau est suffisant.

Mon robot de piscine fait des bruits étranges. Que dois-je faire ?

Inspectez le robot pour s'assurer qu'il n'y a pas d'objets étrangers coincés dans les roues ou les bras. Si le bruit persiste, contactez le service client pour des conseils supplémentaires.

Comment nettoyer les filtres du Pentair Rebel ?

Retirez le couvercle du filtre et enlevez le filtre. Rincez-le à l'eau claire pour éliminer les débris. Assurez-vous qu'il est complètement sec avant de le remettre en place.

Quel est le temps de cycle recommandé pour le Pentair Rebel ?

Il est recommandé de faire fonctionner le Pentair Rebel pendant 2 à 3 heures par cycle de nettoyage, selon la taille de votre piscine et le niveau de salissure.

Comment puis-je améliorer l'efficacité du nettoyage de mon robot ?

Assurez-vous que tous les accessoires sont en bon état et que le robot est correctement positionné. Il est également conseillé de retirer les gros débris de la piscine avant de faire fonctionner le robot.

Le Pentair Rebel ne remonte pas sur les parois. Que faire ?

Vérifiez que le poids du robot est correctement équilibré et que les volets de la brosse ne sont pas bloqués. Assurez-vous également que la pression d'eau est adéquate.

Quelle est la durée de vie moyenne du Pentair Rebel ?

La durée de vie moyenne d'un Pentair Rebel est d'environ 3 à 5 ans, selon l'utilisation et l'entretien réguliers.

Que faire si le Pentair Rebel ne se recharge pas ?

Vérifiez que le câble d'alimentation est bien branché et en bon état. Inspectez également la prise électrique. Si le problème persiste, contactez le support technique.

MODE D'EMPLOI Rebel Pentair

NETTOYEUR DE PISCINE À ASPIRATIONNettoyeur de piscine à aspiration REBEL

Guide d'installation et mode d'emploi

N/P 371690 Rév. A 8/21/14 Si vous avez des questions sur la commande de pièces de rechange et de produits pour piscines Pentair Aquatic Systems™, veuillez contacter :

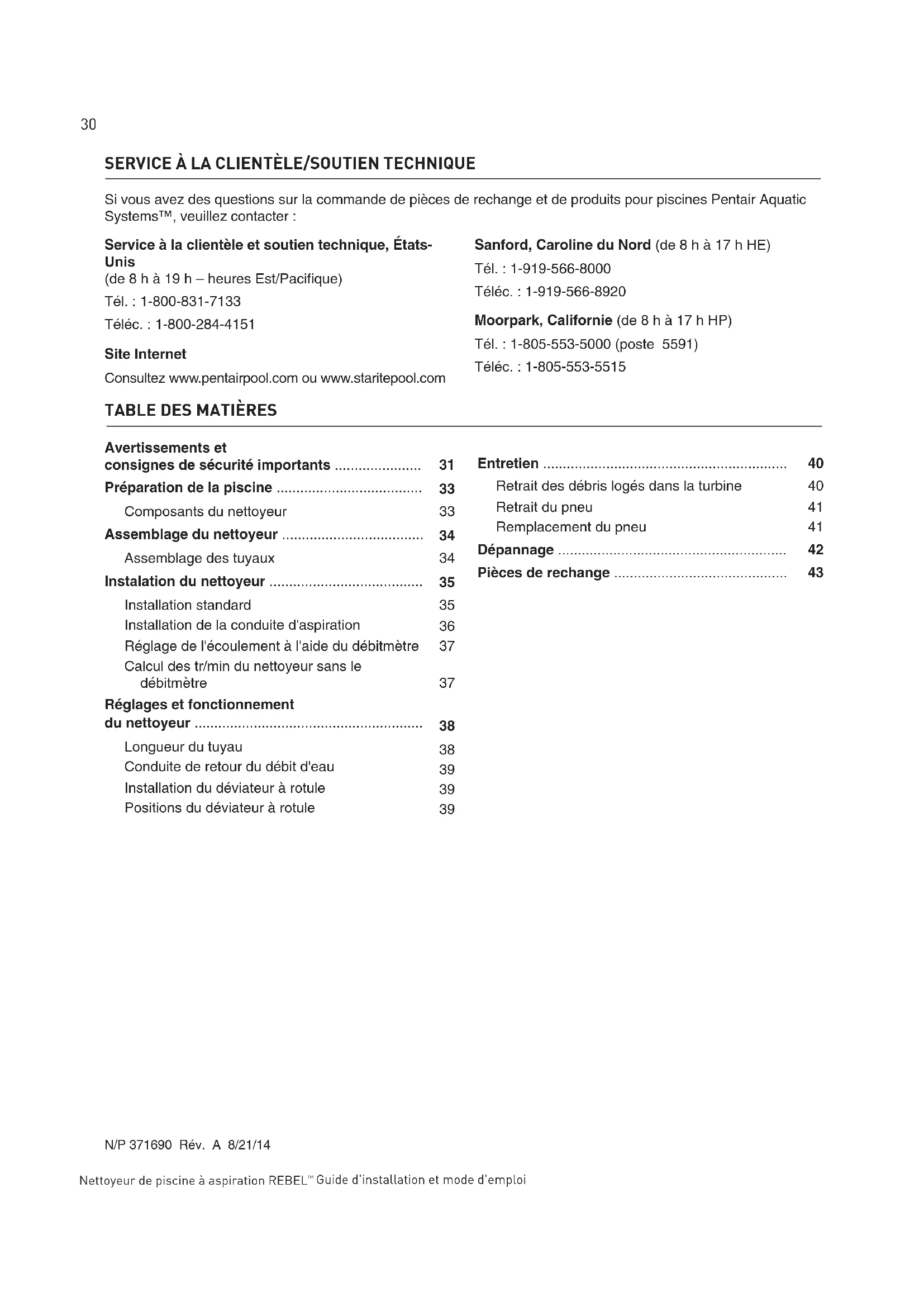

SERVICE À LA CLIENTÈLE/SOUTIEN TECHNIQUE

Service à la clientèle et soutien technique, États- Unis (de 8 h à 19 h – heures Est/Pacifique) Tél. : [phone] Téléc. : 1-800-284-4151 Site Internet Consultez www.pentairpool.com ou www.staritepool.com Sanford, Caroline du Nord (de 8 h à 17 h HE) Tél. : [phone] Téléc. : 1-919-566-8920 Moorpark, Californie (de 8 h à 17 h HP) Tél. : [phone] (poste 5591) Téléc. : 1-805-553-5515

Entretien .............................................................. Retrait des débris logés dans la turbine Retrait du pneu Remplacement du pneu Dépannage .......................................................... Pièces de rechange ............................................ Avertissements et consignes de sécurité importants ...................... Préparation de la piscine ..................................... Composants du nettoyeur Assemblage du nettoyeur .................................... Assemblage des tuyaux Instalation du nettoyeur ....................................... Installation standard Installation de la conduite d'aspiration Réglage de l'écoulement à l'aide du débitmètre Calcul des tr/min du nettoyeur sans le débitmètre Réglages et fonctionnement du nettoyeur .......................................................... Longueur du tuyau Conduite de retour du débit d'eau Installation du déviateur à rotule Positions du déviateur à rotule

43Nettoyeur de piscine à aspiration REBEL

Guide d'installation et mode d'emploi Nettoyeur de piscine à aspiration REBEL

Guide d’installation et mode d’emploi FRANÇAIS

AVERTISSEMENTS IMPORTANTS ET CONSIGNES DE SÉCURITÉ À l'attention de l'installateur : ce guide contient des informations importantes concernant l'installation, le fonctionnement et l'utilisation sécuritaire de ce produit. Cette information doit être remise au propriétaire ou à l'utilisateur de cet équipement après l'installation du nettoyeur de piscine. À l'attention de l'utilisateur : ce manuel contient des informations importantes qui vous aideront à utiliser ce nettoyeur de piscine et à en assurer l'entretien. Veuillez le conserver pour référence ultérieure. Consultez Pentair si vous avez des questions concernant ce matériel. Avis important : ADVERTENCIA Avant d'installer ce produit, lisez et respectez toutes les consignes d'avertissement et les instructions comprises. Toute effraction quant à ces consignes de sécurité et ces instructions peut causer des blessures graves ou mortelles, ou des dommages matériels. Composez le 1-800-831-7133 pour recevoir gratuitement des manuels de consignes de sécurité supplémentaires. ADVERTENCIA Arrêtez la pompe avant de nettoyer l'appareil. Ne permettez pas l'utilisation de la piscine lors du fonctionnement du nettoyeur. ADVERTENCIA Pour réduire le risque de blessure, ne laissez pas les enfants utiliser le nettoyeur de piscine ou jouer avec celui-ci. ADVERTENCIA Ne permettez pas l'utilisation de la piscine lors du fonctionnement du nettoyeur. Le tuyau peut faire trébucher les nageurs ou s'emmêler autour d'eux, ce qui peut causer une noyade. Information pour le client et la sécurité Ce nettoyeur de piscine est conçu et fabriqué pour servir pendant de nombreuses années de façon sûre et fiable si son installation, son fonctionnement et son entretien respectent les informations contenues dans ce manuel. Dans tout ce manuel, des avertissements de sécurité et des avis de précaution sont identifiés par le symbole « ». Assurez-vous de lire tous les avertissements et avis de précaution et de vous y conformer.

ADVERTENCIA ASPIRATION DANGEREUSE. Ne jouez pas avec le nettoyeur ou le tuyau et ne les appliquez pas sur le corps. Ils peuvent piéger ou arracher les cheveux ou des parties du corps. Le tuyau peut faire trébucher les nageurs ou s'emmêler autour d'eux, ce qui peut causer une noyade. ADVERTENCIA DANGER DE PIÉGEAGE, DE BLESSURE ET DE NOYADE PAR ASPIRATION. Si votre piscine est munie d'un port d'aspiration spécialisé (« vac port ») pour le nettoyage par aspiration ou pour un aspirateur de piscine automatique, il doit être couvert lorsqu'il n'est pas utilisé. Un couvercle de sécurité à ressort (« vac port fitting ») est inclus avec votre nettoyeur. Installez-le sur votre port d'aspiration pour empêcher le piégeage et les blessures. Si le couvercle fourni ne convient pas, achetez le modèle qui convient chez votre fournisseur de piscine local et installez-le à sa place. Le couvercle doit être conforme à la norme IAPMO SPS4-99A. Informations générales d'installation Liste de vérification avant l'installation Avant d'installer votre nettoyeur, révisez et comprenez tous les avertissements et l'information de sécurité contenus dans ce guide. Le fait de ne pas suivre ces instructions ou une installation incorrecte du nettoyeur peuvent causer des dommages au revêtement de la piscine ou de la membrane de vinyle; Pentair Water Pool and Spa, Inc. décline toute responsabilité pour les réparations ou le remplacement de quelconque de ces structures ou composants de la piscine du client. Avant d'installer le nettoyeur dans une piscine munie d'une membrane de vinyle : Vérifiez soigneusement la membrane pour tout signe de détérioration ou de dommages attribuables à l'âge, aux produits chimiques, à des dommages de la paroi, etc. Si vous constatez des dommages, demandez à un professionnel de piscines qualifié d'effectuer toutes les réparations nécessaires. Aussi, s'il y a des cailloux, des racines ou autres sous la membrane, retirez-les avant d'installer le nettoyeur. Avant d'installer le nettoyeur dans une piscine de gunite ou une piscine carrelée en partie ou en totalité : Réparez les carreaux qui se détachent et revissez les anneaux des lumières. Avant d'installer le nettoyeur, nettoyez votre système de filtration : Assurez-vous que vous avez nettoyé le filtre, y compris le lavage à contre- courant, le rinçage et le vidage de tous les paniers. Un système propre est nécessaire pour le fonctionnement approprié et la portée du nettoyeur. Avant d'installer le nettoyeur, comprenez la portée du nettoyeur : Le nettoyeur est conçu pour débarrasser votre piscine de débris dans une période de 4 à 6 heures environ. Cela peut prendre moins de temps, selon la dimension de la piscine. Le nettoyeur n'est pas conçu pour nettoyer automatiquement des marches ou des sorties de piscine ou pour fonctionner sous une toile solaire. Il n'est pas conçu non plus pour le nettoyage initial d'une piscine neuve ou pour l'ouverture de votre piscine pour la saison. APRÈS l'installation du nettoyeur, assurez-vous qu'il fonctionne correctement : Le nettoyeur peut avoir besoin de quelques réglages mineurs pour s'assurer qu'il fonctionne correctement afin qu'il n'y ait pas de dommages au revêtement de la piscine. Certains motifs de membrane de vinyle sont particulièrement susceptibles à l'usure de surface, à l'élimination du motif ou de l'encre par friction, ou à de sérieuses éraflures du motif causées par des objets entrant en contact avec la surface du vinyle, y compris les nettoyeurs automatiques de piscines. Pentair Water Pool and Spa, Inc. n'est pas responsable de toute élimination du motif, abrasion ou marque sur les membranes de vinyle. Les pièces en mouvement peuvent blesser les mains ou les doigts. Arrêtez la pompe avant de nettoyer la tête du nettoyeur de piscine. PRECAUCIÓN Les avertissements et les consignes de sécurité pour les pompes Pentair Water Pool and Spa, Inc. et les produits connexes sont disponibles à l'adresse suivante : http://www.pentairpool.com/pool-owner/safety-warnings/ ou composez le 1-800-831-7133 pour obtenir des exemplaires supplémentaires gratuits de ces instructions. Veuillez vous référer à http://www.pentairpool.com/pool- owner/safetywarnings/ pour consulter les avertissements et les consignes de sécurité relatives à ce produit.Nettoyeur de piscine à aspiration REBEL Guide d'installation et mode d'emploi Avant l'installation du nettoyeur, veuillez prendre le temps de noter son numéro de série. Ce numéro est situé sous la poignée arrière de votre nettoyeur. Vous devrez fournir ce numéro si vous con- tactez le Service du soutien technique.

AVERTISSEMENTS IMPORTANTS ET CONSIGNES DE SÉCURITÉ Déni de responsabilité À propos de votre piscine et de votre nettoyeur Il y a une multitude de facteurs qui contribuent à la durée de vie de votre piscine. Le nettoyeur de piscine est un produit très passif qui n'a aucun impact sur la durée de vie de la piscine. Veuillez noter qu'au fil du temps, la détérioration, la décoloration ou l'effritement de tout revêtement de piscine peuvent être causés séparément par l'âge, un déséquilibre chimique de l'eau de la piscine, une installation incorrecte ou une combinaison de ces facteurs, ainsi que d'autres facteurs. Les nettoyeurs de piscine à aspiration comme ce nettoyeur de piscine n'arracheront ni ne causeront d'usure à un « bon » revêtement de piscine. En fait, c'est le contraire qui se produit. Le revêtement de piscine finit par causer une usure du nettoyeur. La même situation s'applique aux piscines creusées avec membrane de vinyle, car les membranes de vinyle sont aussi affectées par l'environnement et des facteurs tels que la chimie de l'eau de la piscine, la lumière du soleil et les environs de la piscine. Donc, avec le temps, le vinyle peut devenir cassant et fragile. De plus, les piscines avec membrane de vinyle sont affectées par la qualité de la main-d'œuvre, la composition et l'installation de la membrane, ainsi que la qualité de la main-d'œuvre et de construction des murs de soutènement et de la base de la piscine. Tous ces facteurs peuvent contribuer à un défaut de la membrane. L'existence de l'un de ces types de conditions dans votre piscine n'est pas causée par l'utilisation ou le fonctionnement du nettoyeur de piscine. Le fabricant décline toute responsabilité pour les réparations ou le remplacement de quelconque de ces structures ou composants de la piscine du client. Le propriétaire de la piscine doit assumer l'entière responsabilité pour l'état et l'entretien de la surface de la piscine, de l'eau et de la terrasse.

CONSERVER CES DIRECTIVES33

Nettoyeur de piscine à aspiration REBEL Guide d'installation et mode d'emploi Nettoyeur de piscine à aspiration REBEL Guide d'installation et mode d'emploi FRANÇAIS

PRÉPARATION DE LA PISCINE

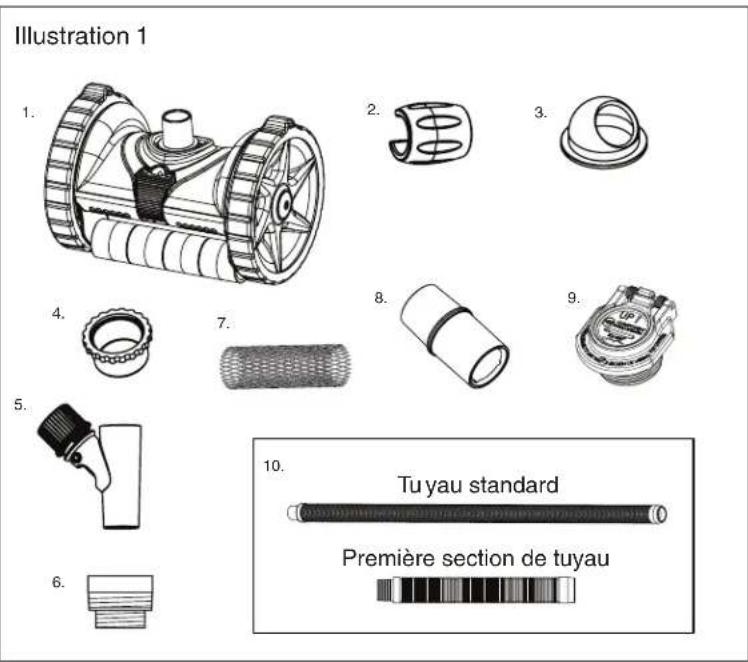

1. Boîtier du nettoyeur Rebel

2. Flotteur pour tuyau

3. Déviateurs à rotule (2)

4. Bouchon de soupape

5. Soupape de régulation

6. Adaptateur à compression fileté

7. Protecteur de tuyau

9. Seuil de la conduite d'aspiration

10. Ensemble de tuyaux –

13 sections ---12 tuyaux mâle/femelle standard ---1 première section de tuyau Composants du nettoyeur Sortir le nettoyeur et toutes les pièces de la boîte. Vérifier que toutes les pièces sont incluses. Préparation de la piscine Avant d'assembler et d'installer le nettoyeur de piscine à aspiration Rebel™ et, votre piscine doit être propre et exempte d'algues afin de ne pas réduire la traction du nettoyeur. Si nécessaire, effectuer les préparations suivantes avant de procéder :

1. S'assurer que l'eau de la piscine est chimiquement équilibrée.

2. Brosser les parois de la piscine et attendre que les particules tombent au fond.

3. Passer l'aspirateur manuellement partout.

4. Nettoyer le filtre et le panier-filtre de la pompe.

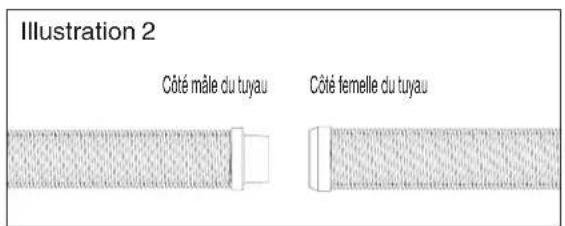

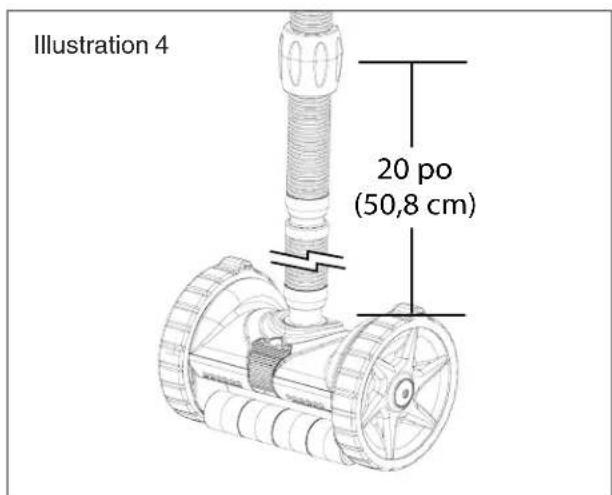

Tu yau standard Première section de tuyau

Illustration 134 Nettoyeur de piscine à aspiration REBEL Guide d'installation et mode d'emploi Côté mâle du tuyauCôté femelle du tuyau Assemblage des tuyaux Pour obtenir de meilleurs résultats et afin de maintenir un bon fonctionnement, n'utilisez que des pièces et des tuyaux Pentair originaux. 1. Pour raccorder les sections de tuyau, mouiller les extrémités dans l'eau de la piscine, puis tourner la partie femelle en appuyant pour la raccorder à la partie mâle. 2. Raccorder la première section de tuyau au raccord articulé du nettoyeur. Voir l'illustration 3. Remarque : La première section de tuyau mesure 12 pouces (30,5 cm) en longueur et il est plus court que les autres sections incluses dans l'ensemble de tuyaux. La première section de tuyau est également marquée d'un autocollant rouge. Le fait de ne pas utiliser la première section de tuyau gênera la performance du nettoyeur. 3. Le tuyau devrait s'étendre de l'endroit où est raccordé le nettoyeur au point le plus éloigné de la piscine, avec une section supplémentaire et la première section de tuyau. 4. Installer le flotteur pour tuyau sur la deuxième longueur du tuyau. Le flotteur doit être installé à 20 pouces (50,8 cm) au-dessus du nettoyeur. Voir l'illustration 4. 5. S'assurer que tous les raccordements sont bien serrés. 6. La longueur totale de tuyau nécessaire sera déterminée par la distance séparant le point où vous avez attaché le tuyau au port d'aspiration du point le plus éloigné dans la piscine, plus une section supplémentaire et la première section de tuyau. Se référer à l'illustration 5. Première section du tuyauAssemblage du pivotIllustration 2 Illustration 3 Le boîtier du nettoyeur de piscine à aspiration Rebel™ est expédié en une seule pièce, permettant ainsi d'assembler le nettoyeur de façon simple et rapide. 20po (50,8cm)

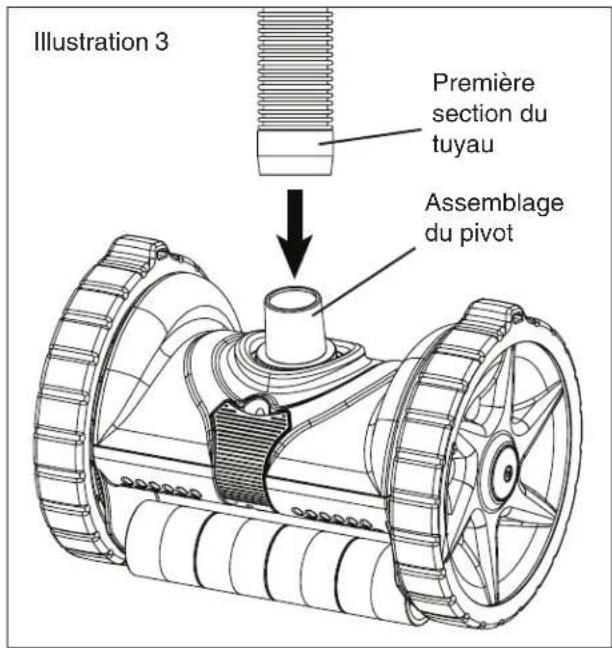

ASSEMBLAGE DU NETTOYEUR

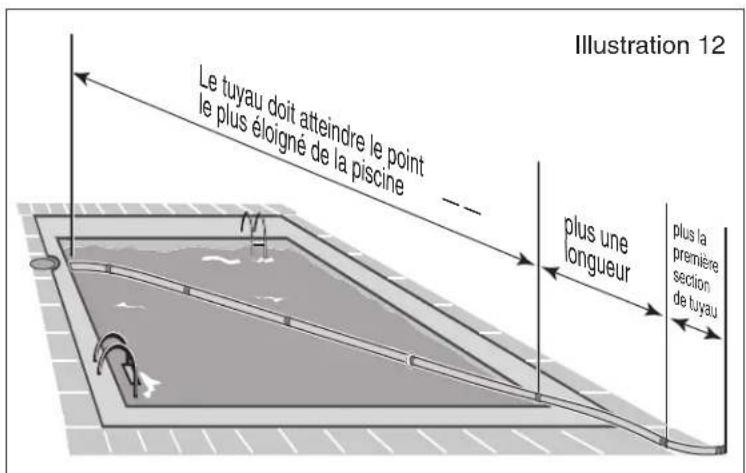

Le tuyau doit atteindre le point le plus éloigné de la piscine

plus une longueur plus la première section de tuyau Illustration 5 Illustration 435 Nettoyeur de piscine à aspiration REBEL Guide d'installation et mode d'emploi Nettoyeur de piscine à aspiration REBEL Guide d'installation et mode d'emploi FRANÇAIS Installation standard Le nettoyeur de piscine à aspiration Rebel™ est conçu pour fonctionner dans une variété de piscines. Cette section décrit l'installation standard dans une écumoire et l'installation à une conduite d'aspiration optionnelle. Choisir la méthode adéquate pour la configuration de votre piscine et suivre les instructions. Remarque : En fonction des caractéristiques de votre piscine, le capuchon de la soupape de régulation automatique pourrait ne pas être nécessaire.

1. Éteindre la pompe de la piscine.

2. Fermer la conduite d'évacuation principale et

toutes les conduites d'aspiration, sauf la conduite de l'écumoire à laquelle le nettoyeur doit être raccordé.

3. Retirer le panier de l'écumoire.

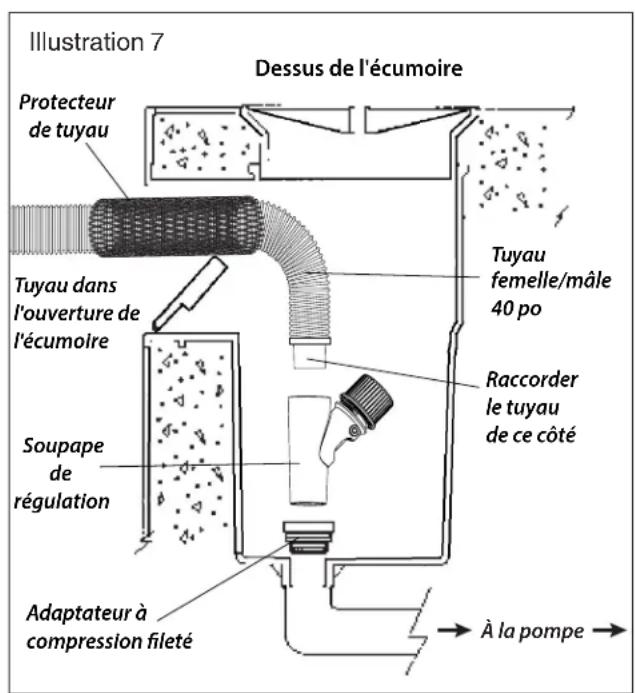

4. Visser l'adaptateur à compression sur le raccord

de la ligne d'aspiration au fond de l'écumoire. Voir l'illustration 7. Remarque : Faire deux tours avec du ruban d'étanchéité autour des parties filetées pour faciliter le dévissage.

5. Insérer la soupape de régulation dans l'adaptateur

à compression. La molette de réglage de la soupape devrait être dirigée vers le haut.

6. Placer le nettoyeur dans la piscine. Tourner le

nettoyeur d'un côté à l'autre et d'avant en arrière afin d'évacuer l'air emprisonné, ce qui permet au nettoyeur de couler jusqu'au fond de la piscine. Continuer de pousser le tuyau verticalement vers le bas dans la piscine jusqu'à ce qu'il soit complètement rempli d'eau et exempt d'air. Remarque : Si de l'air entre dans les canalisations de la piscine, cela peut causer le désamorçage de la pompe.

7. Glisser le protecteur de tuyau à la position

adéquate sur le tuyau pour empêcher le boîtier du tuyau de frotter contre la paroi de l'écumoire.

8. Insérer l'extrémité du tuyau par l'ouverture de

l'écumoire et le raccorder directement sur la soupape de régulation. Voir l'illustration 7.

INSTALLATION DU NETTOYEUR

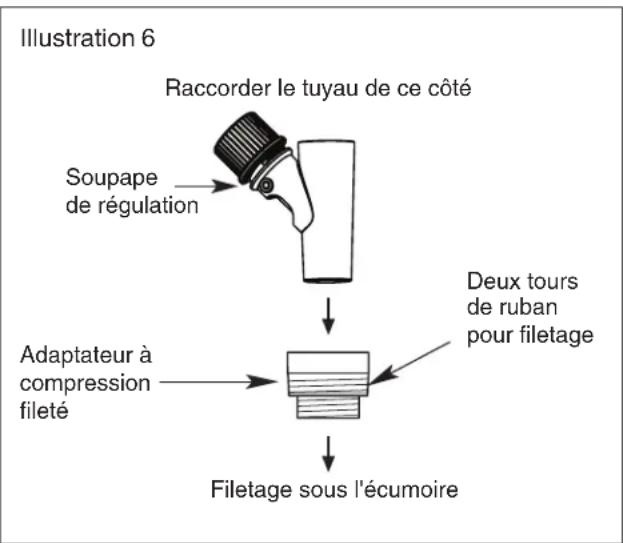

Illustration 6 Tuyau femelle/mâle 40poRaccorder le tuyau de ce côté Dessus de l'écumoire Tuyau dans l'ouverture de l'écumoire Soupape régulationAdaptateur à compression leté À la pompe Protecteur de tuyau Raccorder le tuyau de ce côté Soupapede régulation Filetage sous l'écumoire Adaptateur àcompressionfileté Deux toursde rubanpour filetage Illustration 736 Nettoyeur de piscine à aspiration REBEL Guide d'installation et mode d'emploi Installation sur une conduite d'aspiration optionnelle Installation sur une conduite d'aspiration avec soupape de régulation dans l'écumoire. Nous recommandons fortement l'emploi d'une soupape de régulation automatique pour équilibrer le débit d'eau entre le nettoyeur de piscine à aspiration Rebel™ et l'écumoire. Installer la soupape de régulation dans l'écumoire au moment de raccorder le nettoyeur à la conduite d'aspiration dédiée.

1. Éteindre la pompe de la piscine.

2. Fermer la conduite d'évacuation principale et toutes

les conduites d'aspiration, sauf les conduites de l'écumoire et de la conduite d'aspiration à laquelle le nettoyeur sera raccordé.

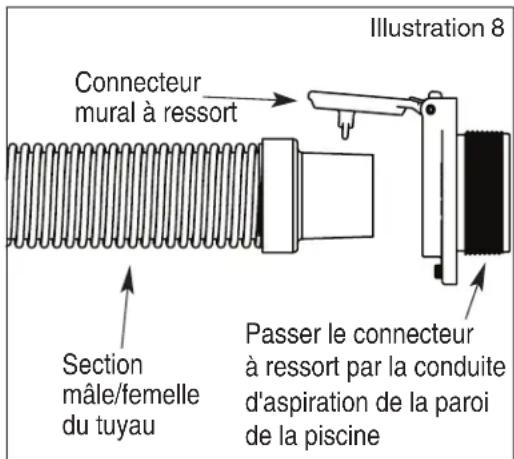

3. Passer le connecteur mural à ressort dans l'ouverture

de la conduite d'aspiration dédiée. Remarque : Faire deux tours avec du ruban d'étanchéité autour des parties filetées pour faciliter le dévissage.

4. Placer le nettoyeur (avec le tuyau attaché) dans la

piscine. Tourner le nettoyeur d'un côté à l'autre et d'avant en arrière afin d'évacuer l'air emprisonné, ce qui permet au nettoyeur de couler jusqu'au fond de la piscine. Continuer de pousser le tuyau verticalement vers le bas dans la piscine jusqu'à ce qu'il soit complètement rempli d'eau et exempt d'air. Remarque : Si de l'air entre dans les canalisations de la piscine, cela peut causer le désamorçage de la pompe.

5. Insérer l'extrémité mâle de la dernière section de

tuyau directement dans le connecteur mural à ressort. Voir l'illustration 8.

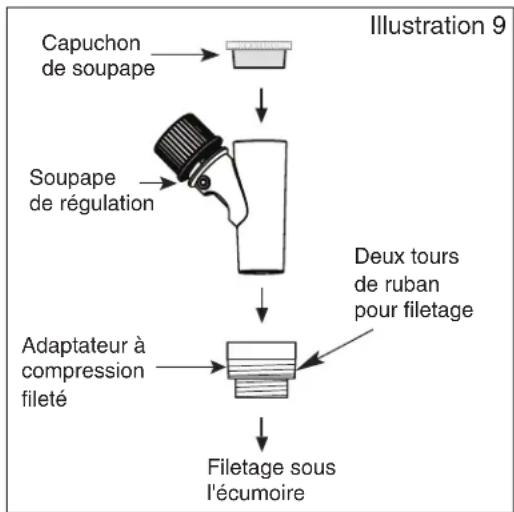

6. Visser l'adaptateur à compression sur le raccord de

la ligne d'aspiration au fond de l'écumoire.

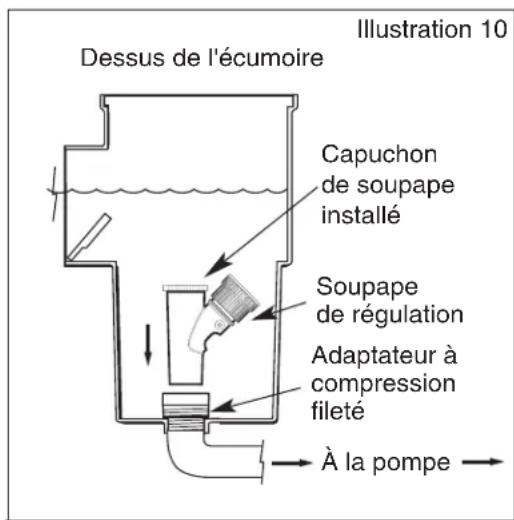

7. Pour empêcher l'eau de circuler par la partie

supérieure de la soupape de régulation, installer le capuchon sur la partie supérieure de la soupape (voir illustration 9). Cela activera la soupape de régulation et assurera qu'un débit d'eau adéquat de 114 L/min (25 gal/min) circule dans la conduite d'aspiration et le nettoyeur. Sans le capuchon de la soupape, la soupape de régulation et le nettoyeur ne fonctionneront pas correctement. Voir l'illustration 10.

8. Appuyer sur la soupape de régulation pour l'insérer

dans l'adaptateur à compression. À la fin de l'installation, allumer la pompe de la piscine. Laisser la pompe tourner quelques minutes afin de s'assurer que le système est exempt d'air. Illustration 8 Illustration 9 Illustration 10 Connecteur mural à ressort Section mâle/femelle du tuyau Passer le connecteur à ressort par la conduite d'aspiration de la paroi de la piscine Dessus de l'écumoire Soupapede régulation Filetage sousl'écumoire Adaptateur àcompressionfileté Capuchonde soupape À la pompe Capuchon de soupape installé Soupape de régulation Adaptateur à compression fileté Deux toursde rubanpour filetage37 Nettoyeur de piscine à aspiration REBEL

Guide d'installation et mode d'emploi Nettoyeur de piscine à aspiration REBEL

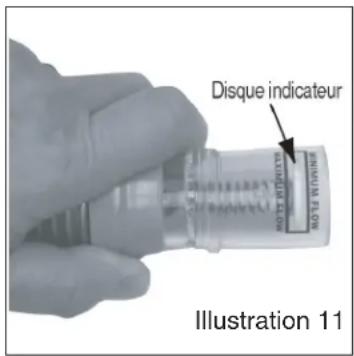

Guide d'installation et mode d'emploi FRANÇAIS Réglage de l'écoulement du nettoyeur à l'aide du débitmètre

1. Éteindre la pompe de la piscine.

2. Débrancher le nettoyeur à aspiration Rebel™ de la première section de

tuyau et brancher le débitmètre. Remarque : S'assurer que le tuyau reste submergé afin d'éviter les aspirations d'air.

3. Allumer la pompe.

4. Tourner la molette de réglage du régulateur dans le sens horaire pour

augmenter l'écoulement ou dans le sens antihoraire pour le diminuer, jusqu'à ce que le disque indicateur du débitmètre se place entre les écoulements « Maximum » et « Minimum ». Voir l'illustration 11.

5. Éteindre la pompe, retirer le débitmètre et rebrancher le nettoyeur.

6. Placer le nettoyeur dans la piscine et le laisser couler jusqu'au fond de la

Illustration 11 Calcul de la vitesse du nettoyeur (tr/min) sans le débitmètre Si le débitmètre n'était pas inclus d'origine avec votre nettoyeur, les étapes suivantes vous permettront de calculer la vitesse du nettoyeur et d'ajuster les tr/min au besoin.

1. Lorsque le nettoyeur fonctionne, remonter le nettoyeur juste en dessous de la surface de l'eau de la piscine.

Remarque : Il faut s'assurer que le nettoyeur reste submergé lorsque la pompe fonctionne. Cela évite au nettoyeur d'aspirer de l'air dans le système de la piscine.

2. Compter le nombre de tours complets de la marque noire sur la roue pendant une minute. Le nombre de

tours vous indiquera les tours par minute, ou tr/min. Pour s'assurer de compter les tours complets, il suffit de compter le nombre de fois que la bosse de la roue passe par la partie pivotante.

3. Lorsque le nettoyeur Rebel fonctionne correctement, sa vitesse est de 11 à 13 tr/min.

Si les tr/min sont inférieurs à 11, ajuster la soupape du régulateur (faire tourner la molette de réglage dans le sens horaire) et répéter les étapes 1 et 2 jusqu'à ce que les tr/min reviennent dans les limites de valeurs optimales. Si les tr/min sont supérieurs à 13, ajuster la soupape du régulateur (faire tourner la molette de réglage dans le sens antihoraire) et répéter les étapes 1 et 2 jusqu'à ce que les tr/min reviennent dans les limites de valeurs optimales.38 Nettoyeur de piscine à aspiration REBEL Guide d'installation et mode d'emploi

RÉGLAGES ET FONCTIONNEMENT DU NETTOYEUR

Après l'installation, allumer la pompe de la piscine. Le nettoyeur de piscine à aspiration Rebel™ devrait se déplacer dans la piscine à une vitesse de 2,4 à 3,7 m (de 8 à 12 pi) par minute. Il faut s'assurer de vérifier chacun des réglages initiaux suivants. Longueur du tuyau Remarque : La pompe doit être allumée au moment de vérifier la longueur du tuyau. Le tuyau se contracte quand la pompe est en marche et s'allonge quand la pompe est éteinte. Quand le nettoyeur est en marche : 1. Positionner le nettoyeur dans la piscine le plus loin possible de l'endroit où il est raccordé. Utiliser une perche et une brosse pour positionner le nettoyeur facilement dans la piscine. 2. Le tuyau doit être suffisamment long pour atteindre l'extrémité de la piscine, avec une section de tuyau supplémentaire et la première section de tuyau. Voir l'illustration 12. 3. Retirer tout surplus de longueur du centre du tuyau. Cela permettra de ne pas altérer la position du flotteur pour tuyau. 4. Conserver les sections de tuyau en trop comme pièces de rechange. Remarque : Éteindre la pompe de la piscine au moment d'ajouter ou de retirer des sections de tuyau. Illustration 12 Le tuyau doit atteindre le point le plus éloigné de la piscine

plus une longueur plus lapremièresectionde tuyau39 Nettoyeur de piscine à aspiration REBEL

Guide d'installation et mode d'emploi Nettoyeur de piscine à aspiration REBEL

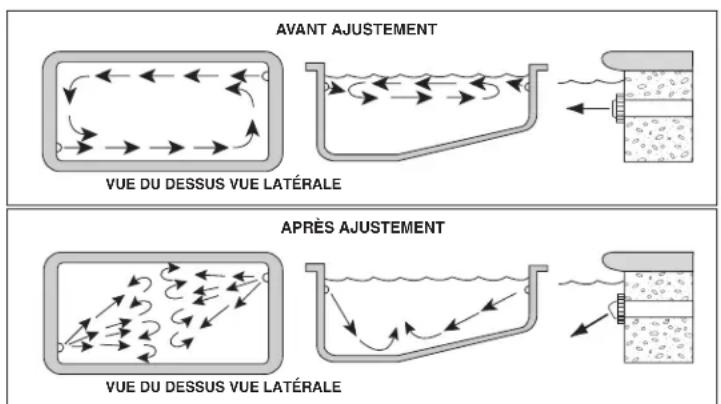

Guide d'installation et mode d'emploi FRANÇAIS Positions du déviateur à rotule Positionner l'ouverture du déviateur afin de rediriger l'eau de la conduite de refoulement pour qu'elle n'influe pas sur le mouvement du nettoyeur. Essayer différentes positions pour trouver celle qui fonctionne le mieux dans votre piscine :

• courant dirigé le long de la paroi (ligne de drain).

• courant dirigé vers le bas.

• courant dirigé contre le tuyau pour aider à détourner le nettoyeur d'obstacles comme des marches ou une échelle. Après l'installation du déviateur à rotule, allumer la pompe de la piscine. Le nettoyeur devrait commencer à se déplacer au fond de la piscine en aspirant la saleté sur son chemin. Conduite de retour du débit d'eau IMPORTANT : Le débit d'eau provenant de votre conduite de refoulement peut pousser le tuyau du nettoyeur de piscine à aspiration Rebel™ et influer sur son rendement. Cela peut forcer le nettoyeur à s'éloigner du bord de la piscine où se situe la conduite de refoulement ou à rester dans une section particulière de la piscine. Pour éviter ce problème, utiliser le déviateur à rotule fourni. Si le déviateur à rotule ne convient pas à votre piscine, utiliser le déviateur à fil de fer. (N/P K121620) Déviateur à fil de fer disponible auprès de votre distributeur Pentair Aquatic. Terrasse dela piscine Déviateur à fil de fer (facultatif) N/P K121620 Déviateur à rotule N/P 41201-0236 Paroi dela piscine Canalisatio

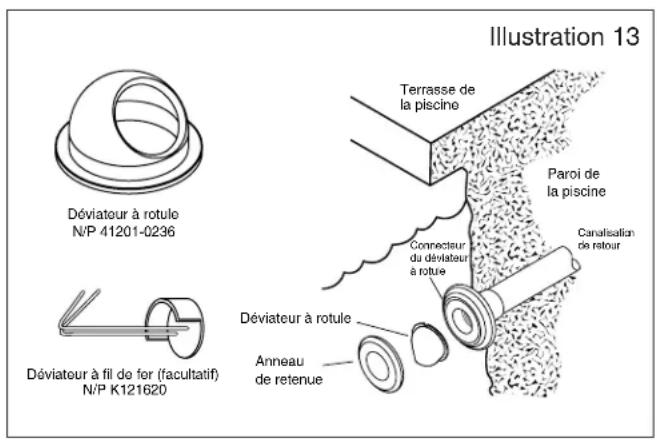

de retour Connecteurdu déviateurà rotule Déviateur à rotule Anneaude retenue Illustration 13 Pour installer le déviateur à rotule :

• S'assurer tout d'abord que la pompe de votre piscine est éteinte. Retirer la rotule d'origine de la conduite de refoulement en dévissant l'anneau de retenue.

• Remplacer la rotule d'origine par le déviateur à rotule fourni avec votre nettoyeur Rebel.

• Remettre l'anneau de retenue et visser. S'assurer que l'ouverture du déviateur à rotule est tournée dans la bonne direction avant de serrer complètement. AVANT AJUSTEMENT

VUE DU DESSUS VUE LATÉRALEVUE DU DESSUS VUE LATÉRALE Illustration 1440 Nettoyeur de piscine à aspiration REBEL

Guide d'installation et mode d'emploi Le nettoyeur de piscine à aspiration Rebel™ ne nécessite presque aucun entretien. Inspecter visuellement le nettoyeur de temps à autre pour s'assurer que :

• La turbine bouge librement et n'est pas bloquée par des débris. Voir la section « Retrait des débris logés dans la turbine » ci-dessous.

• Les pneus ne sont pas excessivement usés. Voir l'illustration 18 à la page suivante. Nous recommandons de toujours laisser le nettoyeur dans la piscine, sauf pendant un traitement chimique.

• Pendant l'utilisation de la piscine, il est facile de débrancher le nettoyeur et de le mettre de côté.

• Remarque : Ne pas enrouler le tuyau pour entreposer le nettoyeur. Placer le tuyau à plat dans une zone protégée des rayons du soleil. Le tuyau de ce nettoyeur est conçu spécifiquement pour assurer une performance optimale. S'il doit être remplacé, demander un tuyau de nettoyeur Pentair original. ENTRETIEN Retrait des débris logés dans la turbine

1. S'assurer que la pompe de la piscine est éteinte.

Sortir le nettoyeur de la piscine et le débrancher de la première section de tuyau.

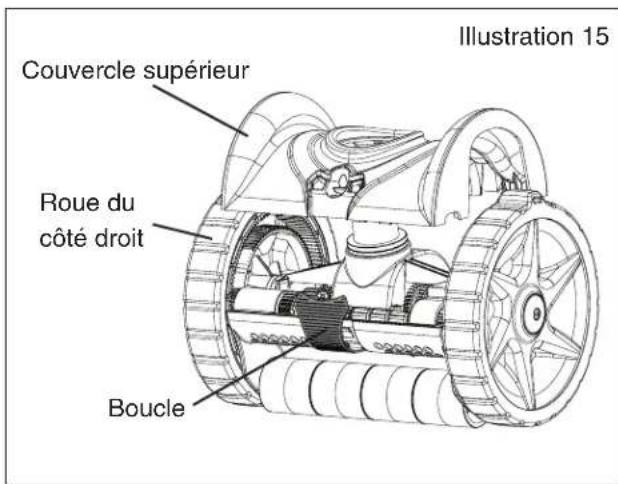

2. Vérifier que rien n'obstrue l'intérieur du nettoyeur. Il

suffit pour cela de positionner le nettoyeur avec la boucle face à vous et de tenter de tourner la roue droite vers l'avant. Si la roue tourne bien, il n'y a probablement pas d'obstruction. Si elle ne tourne pas bien, il y a une obstruction.

3. Placer le nettoyeur sur une surface de travail plane.

Ouvrir la boucle située sur l'avant du nettoyeur en la tirant vers l'extérieur et vers le bas. Lever l'avant du couvercle supérieur, puis le tirer fermement vers l'avant. Cela séparera le couvercle supérieur du boîtier du nettoyeur et vous permettra alors lever le couvercle supérieur vers le haut à partir du boîtier du nettoyeur (voir l'illustration 15). Garder le couvercle de côté. Remarque : Le couvercle est conçu pour être bien serré, alors il se peut que vous deviez le remuer un peu.

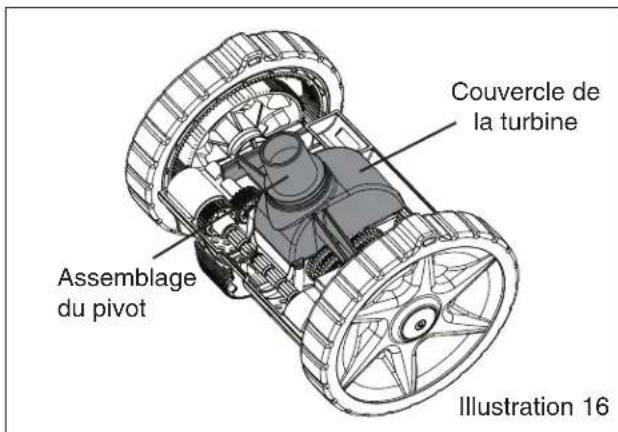

4. Tirer le couvercle de la turbine vers le haut pour

l'enlever du boîtier du nettoyeur. Garder la turbine de côté. Voir l'illustration 16.

5. Retirer toute obstruction visible de la turbine et du

couvercle de la turbine.

6. Replacer le couvercle de la turbine avec la partie

pivotante orientée vers l'avant du nettoyeur. Voir l'illustration 16.

7. Inspecter le reste du nettoyeur et retirer tout débris qui

aurait pu se loger dans les engrenages, les arbres de transmission, la partie pivotante, etc.

8. Répéter l'étape 2 (tourner la roue de droite) pour

s'assurer que le nettoyeur fonctionne correctement.

9. Placer le couvercle supérieur sur la partie pivotante.

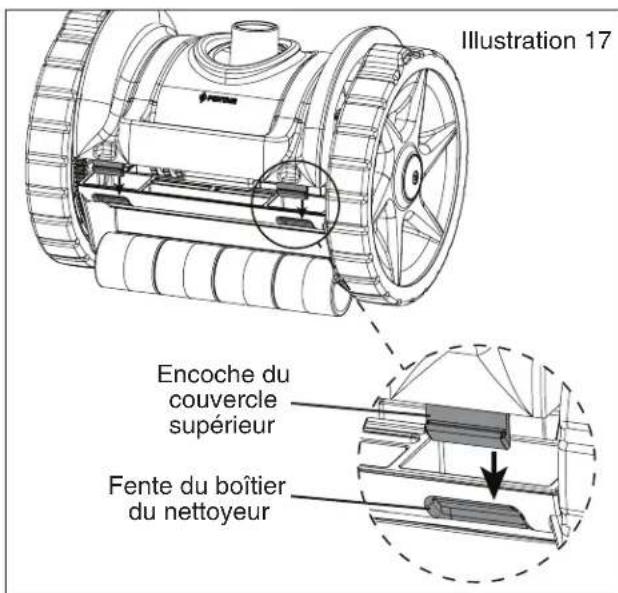

10. Placer les attaches situées à l'arrière du couvercle

supérieur dans les fentes situées à l'arrière du boîtier du nettoyeur (voir l'illustration 17). Une fois que ces attaches sont placées dans les fentes, l'avant du couvercle s'emboîtera.

11. Verrouiller le couvercle supérieur sur le boîtier du

nettoyeur avec la boucle de verrouillage située à l'avant du nettoyeur. Boucle Couvercle supérieur Illustration 15 Couvercle de la turbine Illustration 16 Assemblage du pivot Roue du côté droit Illustration 17 Retrait du couvercle supérieur Partie pivotante et parties internes du nettoyeur Encoches du couvercle et fentes du boîtier correspondantes Encoche du couvercle supérieur Fente du boîtier du nettoyeur41 Nettoyeur de piscine à aspiration REBEL

Guide d'installation et mode d'emploi Nettoyeur de piscine à aspiration REBEL

Guide d'installation et mode d'emploi FRANÇAIS Remplacement du pneu Après une utilisation prolongée, il peut être nécessaire de remplacer les pneus en caoutchouc du nettoyeur de piscine à aspiration Rebel™. Lorsque la surface du pneu est usée jusqu'aux rainures, il est temps de remplacer le pneu. Voir l'illustration 18. Pour enlever le pneu du nettoyeur :

1. Éteindre la pompe de la piscine et retirer le nettoyeur de la piscine.

2. Débrancher le nettoyeur de la première section de tuyau.

3. Placer le nettoyeur sur une surface de travail plane et retirer le pneu de la roue du haut vers le bas.

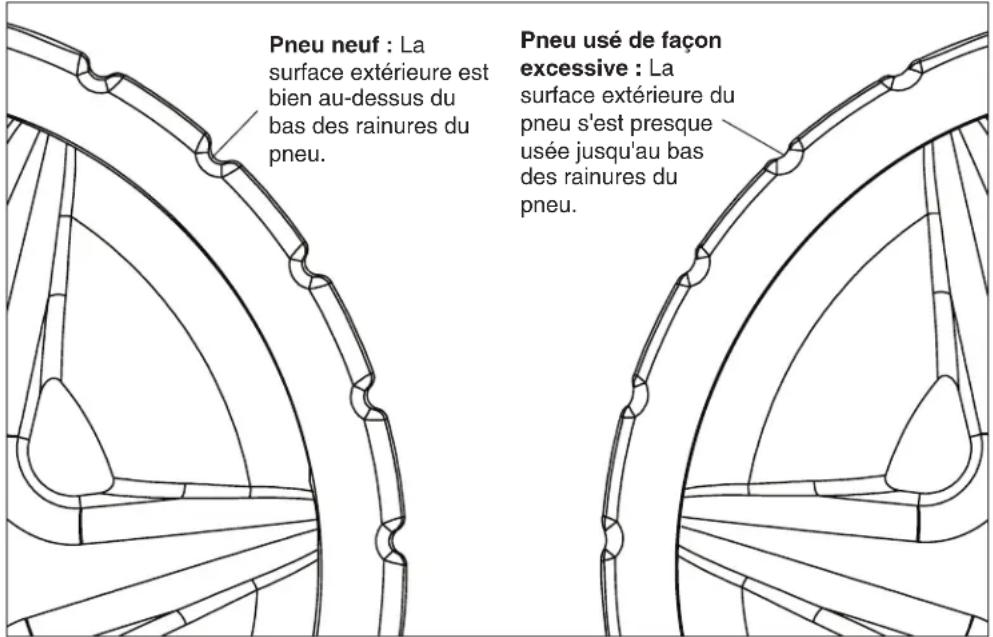

Remarque : Retirer le pneu à la main. L'utilisation d'autres objets (tournevis, clés Allen, etc.) pour enlever le pneu peut endommager la roue. Pour installer le pneu de rechange :

1. Placer le nettoyeur sur une surface de travail plane et installer la partie supérieure du pneu en caoutchouc sur

le haut de la roue. S'assurer que le bord arrière du pneu repose à plat sur le bord intérieur de la roue. Remarque : Remplacer le pneu à la main. L'utilisation d'autres objets (tournevis, clés Allen, etc.) pour enlever le pneu peut endommager la roue.

2. Étirer le bas du pneu sur le bas de la roue. S'assurer que le bord arrière du pneu repose à plat sur le bord

intérieur de la roue.

3. Replier le bord arrière du pneu sur l'arrière de la roue du nettoyeur le long de la roue entière du nettoyeur. Le

pneu doit reposer à plat sur la surface supérieure de la roue. Pneu usé de façon excessive : La surface extérieure du pneu s'est presque usée jusqu'au bas des rainures du pneu. Pneu neuf : La surface extérieure est bien au-dessus du bas des rainures du pneu. Illustration 18 : Comparaison d'usures de pneus42 Nettoyeur de piscine à aspiration REBEL

Guide d'installation et mode d'emploi

PROBLÈME MESURE CORRECTIVE

Le nettoyeur ne bouge pas ou bouge trop lentement. Vérifier l'écoulement à l'aide du débitmètre inclus ou en calculant les tr/min du nettoyeur et, au besoin, ajuster l'écoulement à l'aide de la soupape de régulation. Voir page 5. Vérifier si des débris encombrent l'intérieur du nettoyeur. Voir page 8. Vérifier que la pompe est amorcée. Vérifier s'il y a des fuites dans le système qui pourraient gêner l'amorçage. L'écoulement traversant le système peut être insuffisant. Il peut être nécessaire de laver le filtre. S'assurer que la conduite d'évacuation principale et toutes les conduites d'aspiration sont fermées, à l'exception de la conduite d'aspiration à laquelle le nettoyeur est raccordé. Vérifier la présence d'obstruction dans le système (p. ex., des débris dans le filtre, le panier de la pompe ou la turbine de la pompe). La pompe de la piscine et le système de filtre peuvent être trop petits pour fournir un écoulement d'eau suffisant. Communiquer avec un spécialiste en piscines. La roue droite du nettoyeur ne tourne pas quand elle est actionnée à la main. Vérifier la présence d'obstruction à l'intérieur du nettoyeur. Voir page 8. Le nettoyeur reste toujours du même côté de la piscine. Vérifier l'écoulement à l'aide du débitmètre inclus ou en calculant les tr/min du nettoyeur et, au besoin, ajuster l'écoulement à l'aide de la soupape de régulation. Voir page 5. Vérifier le débit d'eau de la conduite de refoulement et installer le déviateur à rotule fourni pour rediriger l'appareil. Voir page 7. Vérifier que le tuyau est suffisamment long pour atteindre le point le plus éloigné de la piscine. Voir page 6. Vérifier que le flotteur pour tuyau est correctement placé. Le flotteur peut être dans une mauvaise position. Voir page 2. S'assurer que la partie pivotante (en haut du nettoyeur) tourne bien. Si ce n'est pas le cas, il se peut que la partie pivotante soit sale et qu'elle ait besoin d'être nettoyée. Le nettoyeur monte trop sur les parois ou sort de la piscine. Vérifier l'écoulement à l'aide du débitmètre inclus ou en calculant les tr/min du nettoyeur et, au besoin, ajuster l'écoulement à l'aide de la soupape de régulation. Voir page 5. Le nettoyeur ne monte pas les parois de la piscine. Vérifier que les pneus du nettoyeur ne sont pas usés de façon excessive. Voir page 9. Des pneus trop usés ne fourniront pas l'adhérence nécessaire à votre nettoyeur pour monter les parois de la piscine. Vérifier l'écoulement à l'aide du débitmètre inclus ou en calculant les tr/min du nettoyeur et, au besoin, ajuster l'écoulement à l'aide de la soupape de régulation. Voir page 5. Vérifier que la première section de tuyau a été installée et qu'elle est au bon endroit. Voir page 2. Vérifier que le flotteur pour tuyau est correctement placé. Le flotteur peut être dans une mauvaise position. Voir page 2. Le nettoyeur reste au niveau de la bouche d'évacuation principale. S'assurer que la bouche d'évacuation principale est fermée. L'assistance d'un spécialiste en piscines pourrait être nécessaire. S'assurer que la bouche d'évacuation principale est munie d'une grille. Le nettoyeur tombe sur le côté et met trop de temps pour se redresser. Vérifier que le flotteur pour tuyau est correctement placé. Le flotteur peut être dans une mauvaise position. Voir page 2. Vérifier que la première section de tuyau a été installée et qu'elle est au bon endroit. Voir page 2. Vérifier que le tuyau est suffisamment long pour atteindre le point le plus éloigné de la piscine. Voir page 6. Les connecteurs de retour du déviateur à rotule poussent peut-être sur les tuyaux du nettoyeur et les éloignent. Voir page 7. DÉPANNAGE En fonction des caractéristiques de votre piscine, certains réglages supplémentaires pourraient être nécessaires afin d'obtenir le meilleur rendement de votre nettoyeur de piscine à aspiration Rebel™. Utiliser les instructions suivantes pour résoudre tout problème potentiel.43 Nettoyeur de piscine à aspiration REBEL Guide d'installation et mode d'emploi Nettoyeur de piscine à aspiration REBEL Guide d'installation et mode d'emploi FRANÇAIS

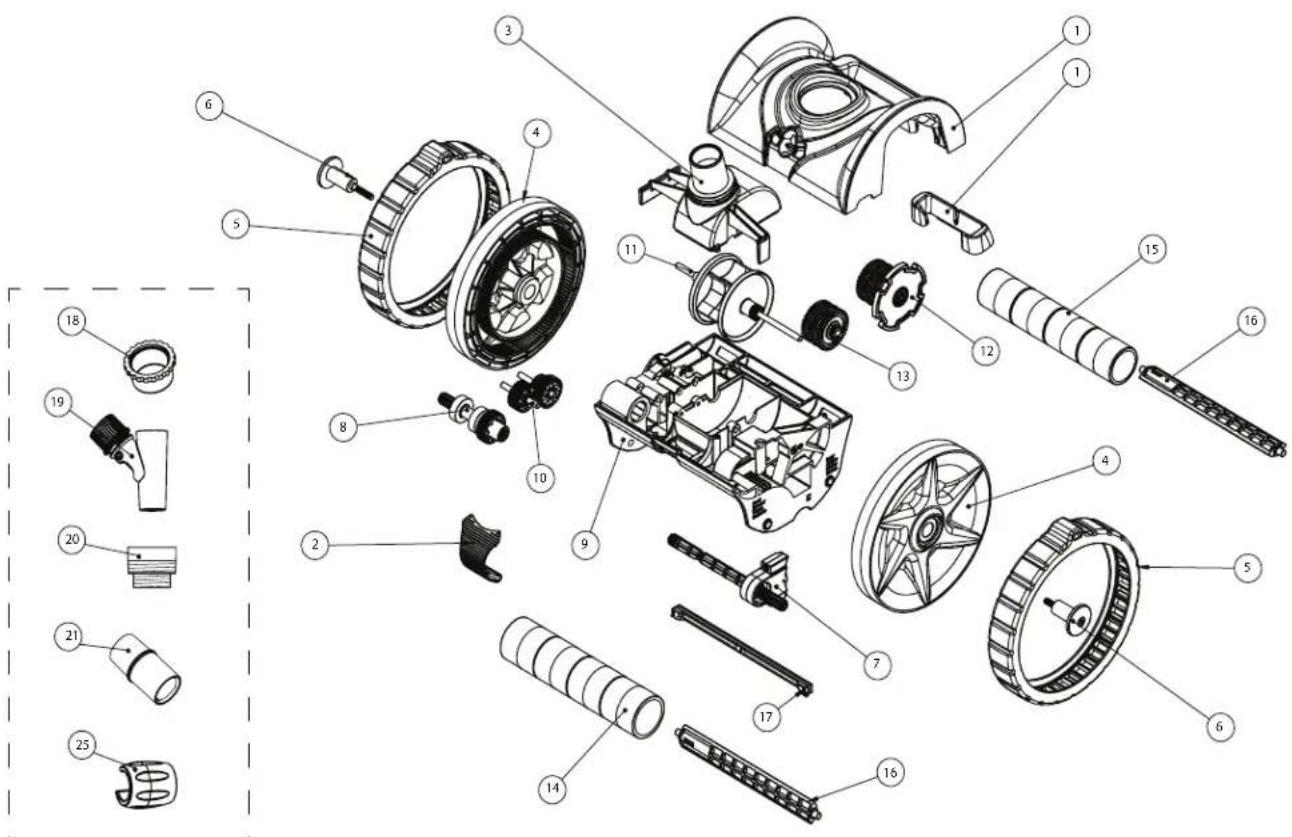

Ensemble de couvercle supérieur

Ensemble de partie pivotante

Ensemble de moyeu de roue

Ensemble de roue gauche

Ensemble de roue droite

Ensemble de couvercle inférieur

Ensemble d'engrenage d'entraînement

Ensemble de distribution à cames

Ensemble du rouleau avant

N° d'article DESCRIPTION

Ensemble du rouleau arrière

Ensemble de tasseau à rouleaux

Ensemble de barre antiusure 41200-0211 Capuchon de soupape 41200-0200 Soupape de régulation K70079 Adaptateur à compression fileté 41200-0210 Débitmètre GW9530 Seuil de la conduite d'aspiration 41201-0236 Déviateur à rotule (x2) K60465 Protecteur de tuyau

Flotteur pour tuyau K01213 Ensemble de tuyaux GW7911 Première section de tuyau *27
