Type de produit	Pompe à eau pour piscine
Marque	Pentair
Modèle	Azur
Tension d'alimentation	230 V monophasé
Pression de fonctionnement max.	2 bar
Température de fonctionnement max.	35 °C
Vitesse nominale	2800 min⁻¹ (50 Hz)
Indice de protection	IP 44
Classe d'isolation	F
Niveau sonore	Supérieur à 70 dB(A)
Type de moteur	Monophasé avec protection thermique
Capacité du préfiltre	Panier amovible à nettoyer quotidiennement
Matériau de la cuve	Synthétique résistant aux UV
Dimensions (filtre associé)	Diamètre : 305, 375, 475, 560 mm selon modèle
Poids du fût (vide)	De 11 à 24 kg selon diamètre
Type de filtre	Filtre à sable (charge de sable : 15 à 120 kg selon modèle)
Débit de filtration	De 5 à 12 m³/h selon modèle
Raccordement électrique	Par installateur agréé, mise à la terre obligatoire
Entretien courant	Nettoyer le panier du préfiltre chaque jour ; laver le sable si pression augmente de 0,5 bar
Hivernage	Vidanger complètement ; utiliser un mélange eau/propylène glycol (60/40) si non vidangeable
Garantie	2 ans (limitée, hors dommages de transport)

FOIRE AUX QUESTIONS - Azur Pentair

Comment installer la pompe Azur Pentair ?

Installez le filtre et la pompe dans un endroit protégé, sur une base plane et solide. Assurez une bonne ventilation et un accès facile pour la maintenance. Montez les canalisations en matière synthétique, en évitant les coudes inutiles. Donnez une pente régulière au tuyau d'aspiration vers la piscine pour éviter les poches d'air.

Comment amorcer la pompe ?

Remplissez le préfiltre avec de l'eau jusqu'au niveau de la conduite d'aspiration. Vérifiez que le diffuseur et les crépines sont en bon état. Enclenchez le moteur ; la pompe s'amorce. Le temps d'amorçage dépend de la hauteur d'aspiration (max 2 mètres). Si la pompe ne s'amorce pas, consultez le guide de dépistage des défauts.

Que faire si le moteur ne tourne pas ?

Vérifiez l'alimentation électrique : fusible ou disjoncteur. Assurez-vous que le temporisateur n'est pas en cause. Contrôlez les connexions aux bornes du moteur. Si l'axe est bloqué, le roulement à billes peut être défectueux ou la turbine obstruée par des débris.

Comment nettoyer le filtre à sable ?

Arrêtez la pompe. Placez la vanne sur 'lavage du filtre'. Remettez la pompe en marche jusqu'à ce que l'eau devienne limpide. Arrêtez la pompe, puis mettez la vanne sur 'rinçage canalisation' pendant 1 minute. Enfin, replacez la vanne sur 'filtration' et relancez la pompe.

Comment hiverner la pompe Azur ?

Enlevez le bouchon de vidange et videz tous les tubes. Desserrez le robinet d'évacuation et placez la vanne en position 'lavage du filtre'. Stockez les drains et bouchons dans le panier de la pompe. Transportez le dispositif dans un local sec et chaud. Ne recouvrez pas le moteur de plastique. Si la vidange est impossible, utilisez un mélange 40% propylène glycol + 60% eau.

Quelle est la pression de fonctionnement maximale ?

La pression de fonctionnement maximale est de 2 bar. La température de l'eau ne doit pas dépasser 35 °C.

Comment remplacer le sable du filtre ?

Desserrez le robinet d'évacuation pour vidanger l'eau du filtre. Retirez l'ancien sable. Remplacez par du sable neuf (granulométrie 0,35-0,5 mm) et du gravier, dans les quantités indiquées (ex: 15-120 kg selon modèle). Le sable doit être changé tous les 5 ans.

Pourquoi la pompe ne s'amorce-t-elle pas ?

Causes possibles : manque d'eau dans le préfiltre, joint de couvercle endommagé, niveau d'eau trop bas dans le skimmer, panier obstrué, vanne fermée ou prise d'air dans la conduite d'aspiration. Vérifiez chaque point.

Comment raccorder électriquement la pompe ?

Le raccordement doit être effectué par un installateur agréé conformément aux règles locales. La tension doit correspondre à ±5 % de celle indiquée sur la plaque signalétique. Les moteurs doivent être mis à la terre en permanence. Prévoyez un disjoncteur différentiel 30 mA et des fusibles adaptés à la puissance du moteur.

Que faire si la pompe fait du bruit ?

Un bruit anormal peut provenir d'une prise d'air dans la conduite d'aspiration, d'un corps étranger dans le carter de la pompe, ou de cavitation. Vérifiez l'étanchéité de l'aspiration, nettoyez le préfiltre et le skimmer, et assurez-vous que la hauteur d'aspiration ne dépasse pas 2 mètres.

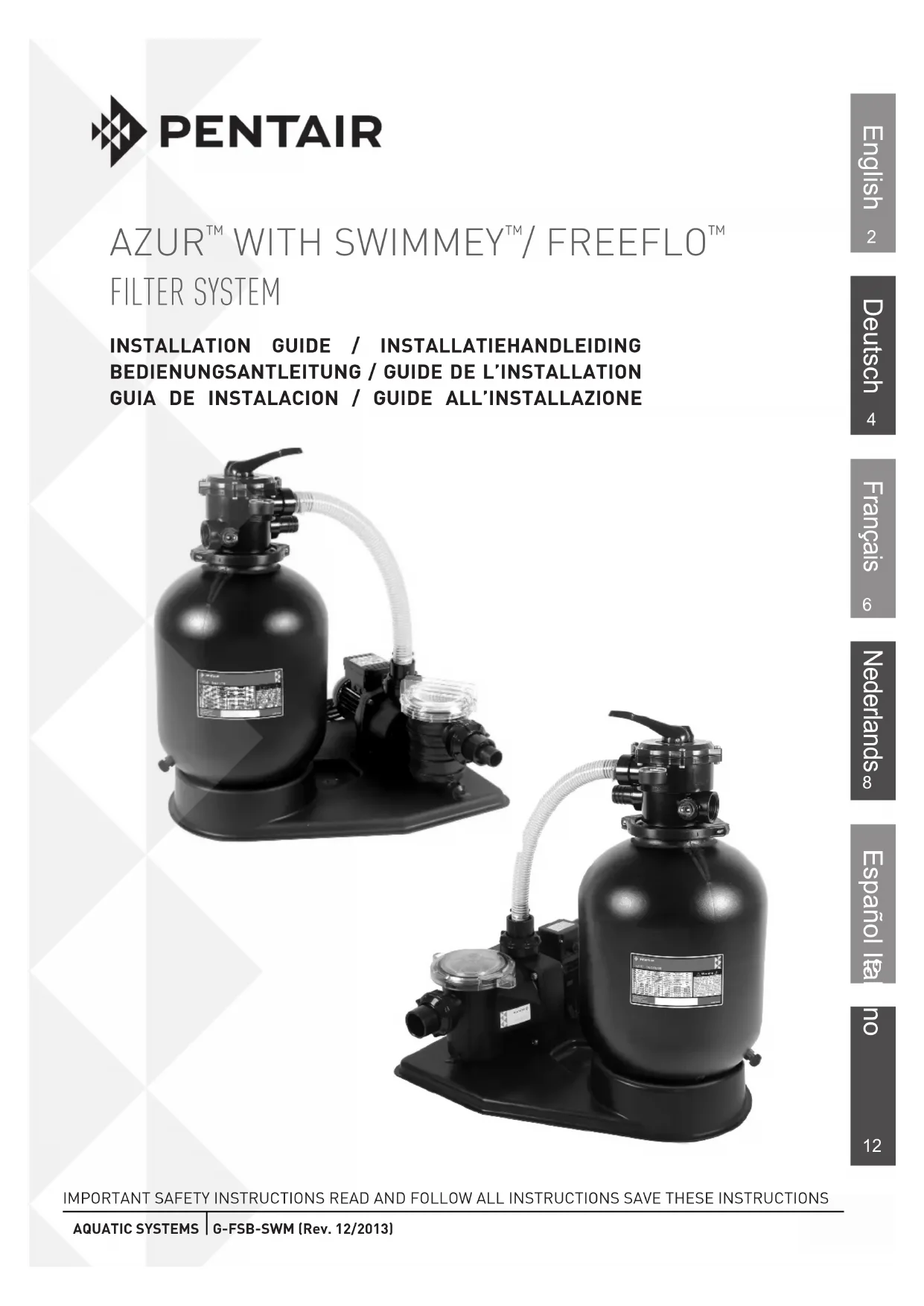

MODE D'EMPLOI Azur Pentair

HERENTALS, BELGIQUE (8h30 à 16h30) HNEC

Déclaration de conformité

Nous déclarons, sous notre seule responsabilité, que le produit identifié dans cette déclaration, et concerne par cette déclaration, est en on formité avec les exigences de la Council Directive 2006/42/EG

Le fabricant, Pentair, a le droit de modifier les produits sans avis préalable, dans la mesure où cela ne change pas essentiellement leurs caractéristiques

© 2013 Pentair. Tous droits réservés

Ce document est sujet à modification sans préavis

Marques et clauses d'exclusion de responsabilité : FreeFloTM, SwimmeyTM, AzurTM et PentairTM sont des marques de Pentair et/ou de ses sociétés associées. Sauf indication contraire, les noms et marques de tiers pouvant être utilisés dans ce document ne sont pas utilisés pour indiquer une affiliation ou une acceptation entre les propriétaires de ces noms ou marques et Pentair. Ces noms ou marques peuvent être des marques déposées ou commerciales de tiers.

MESURES IMPORTANTES DE SECURITÉ

LA NOTICE D'EMPLOI CONTIENT DES INFORMATIONS IMPORTANTES PERMETTANT D'UTILISER LES POMPES DE PISCINE DE MANIERE SURE, CORRECTE ET ECONOMIQUE. OBSERVER CETTE NOTICE D'EMPLOI AIDE A PREVENIR DES DANGERS, REDUIRE LES FRAIS DE REPARATION ET LES PERIODES DE DEFAILLANCES ET A AUGMENTER LA DUREE DE VIE DES POMPES DE PISCINE.

FRANCAIS

INSTALLATION

Le fabricant a le droit de modifier les produits sans avis préalable, dans la mesure où cela ne change pas essentiellement leurs caractéristiques.

1.INFORMATIONS TECHNIQUES

Pression de fonctionnement max. 2 bar

Température de fonctionnement max. 35°C

Tension 230 V

Révolutions à 50 Hz 2800 min-1

Classe de protection IP 44

Classe d'iso1ation F

Niveau sonore de la pompe >70 dB (A)

	Ø 305	Ø 375	Ø 475	Ø 560
Filterfläche (m2) 0.05 0.11 0.	8 0.25
Filterleistung (m3h) 5 6 9 12
Kies Ø 3-5 mm (kg) 5 12 15 20
Sand Ø 0.35-0.5mm (kg) 15 30 65 120
Leergewicht Filter (kg) 11 15 18 24

2. GENERALITES

Contrôlez le dispositif de filtrage à la réception pour déterminer les pertes et dégats dus au transport. En cas de dégât, avertissez immédiatement le transporter. Le filtrne ne peut être utilisé que pour le filtrage d'eaux de piscine, d'étang de jardin ou similaires.

3. INSTRUCTIONS DE MONTAGE

Attention: Il peut y avoir des besoines spécifiques pour employer des dispositives de filtrage auprès des piscines, des étangs de jardin ou de pareils endroits.

Installes le filtré et la pompe dans un endroit protégé en vous assurant que la ventilation et l'accès pour la maintenance sont appropriés. Le dispositif de filtrage doit être fixé sur un socle plat et solide.

Installes le dispositif à son emplacement définitif, en veillant à ce que l'accès à la vanne reste aisé. Ensuite, montez les canalisations. Il est préféable d'utiliser des canalisations en matière synthétique.

Préparez tous les tuyaux aux bonnes dimensions et réduisez autant que possible le nombre de coudes.

Donnez au tuyau d'aspiration une pente régulière vers la piscine pour éliminer les poches d'air.

Il est essentiel que le tuyau d'aspiration ne presente aucune prise d'air. Son diamètre doit toujours au moins être égal à celui de l'orifice d'aspiration de la pompe.

4. MISE EN SERVICE

Vérifiez que le diffuseur (6) et les crépines (5) sont en parfait état. Remplissez la cuve pour 1/3 avec de l'eau.

Verifiez que le capuchon à sable (10) se trouve bien sur le tuyau (4).

Remplissez le filtré de gravier et, ensuite, de sable, dans les quantités indiquées. Retirez le capuchon à sable. Vaselinez les anneaux (7) de la vanne (8).

Installez la vanne (8) sur le filtrer en fixez le filtrtre à l'aide de l'anneau de serrage (9). Raccordez les canalisations.

Placez la vanne en position "Rinçage canalisation" et faites tourner la pompe pendant 1 minute au moins. Avant de démarrer la pompe, replir le préfiltre avec de l'eau jusqu'àau niveau de la conduite d'aspiration.

Lubrifier le joint torque du couvercle avec de laGRAISSSE silicone chaque fois qu'il est enlevé.Enclenchez le moteur, la pompe s'amorce. Le temps d'amorçage dépend de la hauteur d'aspiration et de la distance séparant la pompe du bassin.Cinq minutes constituent un temps raisonnable.

La pompe ne peut pas aspirer l'eau à une hauteur de plus de 2 metres. Si la pompe ne s'amorce pas, consulter le guide de dépistage des defaults.

ATTENTION: NE JAMAIS MODIFIER LA POSITION DE LA VANNE PENDANT QUE LA POMPE EST EN MARCHE NE J AMAIS DEMONTER LA VANNE QUAND LE FILTRÉ EST SOUS PRESSION.

5. FILTRATION

1. Mettez la vanne sur le repere "Filtration".
2. Mettez la pompe en marche.
3. Notez ici la pression lue au manometre (11), à la première utilisation.

6. LAVAGE DU Filtre

Dès que la pression s'est augmentée avec 0.5 bar ou plus, vis à vis la valeur notée, il devient nécessaire de rincer le sable.

1. Arretez la pompe

2. Mettez la vanne sur le repere "lavage du filtre"

3. Remettez la pompe en marche jusqu'à ce que l'eau devienne limpide

4. Arretez la pompe
5. Mettez la vanne sur le repere "rinçage canalisation".
6. Laissez tourner la pompe pendant 1 minute
7. Arretez la pompe
8. Mettez la vanne sur le repère "filtration du bassin" et remettez la pompe en marche

7. MAINTENANCE

La cuve n'en nécessiteaucun. Le panier du préfiltredoit etre enlevé et nettoyé chaque jour. Nejamais faire fonctionner la pompe sans panier.

ATTENTION: AVANT DE TRAVAILIER SUR LA POMPE COUPEZ TOUJOURS L'ALIMENTATION VERS LA POMPE.

8. HIVERNAGE

Protégez le dispositif de filtrage contre le gel. Enlevez le bouchon de vidange (3) et désamorcez la pompe et videz tous les tubes.

A cet effet, desserrez le robinet d'évacuation et placez la vanne en position "Lavage du filtré".

Stockez les drains et les bouchons dans le panier de la pompe. Transportez le dispositif de filtrage dans un local sec et chaud. Ne pas recouvrir le moteur d'une enveloppe plastique, car une condensation peut se former a l'intérieur. Au cas ou la pompe ne pourrait pas etre vidangee, un melange de 40% de propylene glycol et de 60% d'eau protegera I'appareil jusqu'a -46^. Ne pas utiliser d'autres antigels que le propylene glycol :ils sont en effet extrement toxiques et endommageront la pompe.

9. RACCORDEMENT ELECTRIQUE

Le moteur doit être raccordé par un installerateur agréé conformément aux règles d'installation de votre distributeur d'électricité local.

ATTENTION: LORS DE LA MISE EN MARCHE DE L'INSTALLATIONDESPOMPESILFAULTPREVOIRUNSESECURITE THERMIQUE QUI EST ADAPTEE AU COURANT NOMINAL DU MOTEUR

Monophasé

Swimmey -8M	P1 0.43 kW / 230 V P2 0.18 kW / 230 V	2.2 A
Swimmey -10M	P1 0.48 kW / 230 V	2,35 A
FreeFlo - 10M	P2 0.25 kW / 230 V	3,0 A
Swimmey -12M	P1 0.55 kW / 230 V	2,5 A
FreeFlo - 12M	P2 0.37 kW / 230 V	3,0 A
Swimmey -15M	P1 0.65 kW / 230 V	3,0 A
FreeFlo - 15M	P2 0.50 kW / 230 V	4,2 A
Swimmey -19M	P1 1.10 kW / 230 V	4,5 A
FreeFlo - 19M	P2 0.75 kW / 230 V	5,5 A

La tension d'alimentation doit correspondre pour ± 5% à la tension figurant sur la plaque signalétique du moteur. Pour les moteurs à courant monophasé, le raccordement devra se faire sur les deux bornes dans le boitier de raccordement.

ATTENTION: FAITES ATTENTION QU'AU MONTAGE DES CABLES ELECTRIQUES, CES CABLES NE SOIENT PAS SOUS TENSION.

Les moteurs doivent être mis à la terre en permanence. Un commutateur de mise à la terre ou un coupe-circuit dont la sensibilité correspond aux prescriptions locales de 30mA doit être intégré à l'installation. L'ampérage des fusibles et la section des fils de connexion doivent être proportionnels à la puissance du moteur.

LES CONNXIONS NE CORRESPONDANT PAS AUX MESURES DE SECURITE SUSMENTIONNEES ANNULENT NOTRE GARANTIE.£

10. REMPLACEMENT DU SABLE

Desserrez le robinet d'évacuation pour permettre à l'eau de s'écouler du filtré. Retirez-en le sable. Le sable dans le filtré doit être changé tous les 5 ans.

11. DEPISTAGE DE DEFAULTS

La pompene ne s'amorce pas

1. Plus d'eau dans le préfiltre
2. Le préfiltre n'est pas étanche
3. Joint du couvercle endommagé
4. Niveau d'eau au-dessous du le skimmer
5. Panier du préfiltre ou panier du skimmer obstrué
6. Vanne fermée dans la tuyauterie
7. Prise d'air dans la conduite d'aspiration

Le moteur ne tourne pas

1. Alimentation électricoupee
2. Le disjoncteur a déclenché
3. La pompe s'est arrêtée - mode d'un circuit commandé par temporisateur
4. Les bornes du moteur sont mal connectées
5. L'axe du moteur est bloqué par un roulement à billes défectueux
6. La turbine est bloquée par des débris

Faible débit - pression du filtré elevée

1. Filtre encrassé
2. Etranglement dans la conduite de refoulement

Faible débit - basse pression du filtré

1. Panier du préfiltre ou panier du skimmer obstrué
2. Turbine obstruée
3. Prise d'air dans la conduite d'aspiration
4. Etranglement dans d'aspiration

Pompe bruyante

1. Prise d'air dans la conduite d'aspiration
2. Corps étranger dans le carter de la pompe
3. Cavitation

12. GARANTIE

Tous dégats dus au transport ne sont pas couverts par la garantie. Dans ce cas, des réserves doivent être faites immediatement vis-à-vis du transporteur.

Période de garantie:

Garantie limitées de 2 ans.
