Caractéristiques techniques	Hachoir électrique Hobart 4732A, puissance de 1,5 HP, capacité de hachage de 30 kg/h.
Dimensions	Dimensions compactes pour un usage professionnel, poids de 54 kg.
Matériaux	Construction en acier inoxydable pour une durabilité et une hygiène optimales.
Utilisation	Idéal pour hacher viandes, légumes et autres ingrédients dans les cuisines professionnelles.
Maintenance	Nettoyage facile grâce à des pièces démontables, lubrification régulière recommandée.
Sécurité	Équipé de dispositifs de sécurité pour prévenir les accidents lors de l'utilisation.
Informations générales	Conçu pour un usage intensif, garantie constructeur de 1 an, service après-vente disponible.

FOIRE AUX QUESTIONS - 4732A Hobart

Comment démarrer le hachoir Hobart 4732A ?

Pour démarrer le hachoir, assurez-vous qu'il est correctement branché. Tournez le bouton de mise en marche situé sur le panneau de commande vers la position 'ON'.

Que faire si le hachoir ne s'allume pas ?

Vérifiez d'abord que l'appareil est bien branché à une prise fonctionnelle. Si l'appareil est toujours inactif, vérifiez le fusible ou le disjoncteur de votre installation électrique.

Comment nettoyer le hachoir après utilisation ?

Débranchez l'appareil et démontez les pièces amovibles. Lavez-les à l'eau chaude savonneuse et rincez-les soigneusement. Ne plongez pas l'appareil principal dans l'eau.

Que faire si la viande ne se hache pas correctement ?

Assurez-vous que la viande est coupée en morceaux appropriés et qu'elle n'est pas trop grasse. Si le problème persiste, vérifiez si les lames et la grille sont correctement installées et affûtées.

Comment remplacer la lame du hachoir ?

Débranchez l'appareil, retirez la grille et la lame actuelle en dévissant la vis de fixation. Placez la nouvelle lame en vous assurant qu'elle est bien alignée, puis resserrez la vis.

Le hachoir émet des bruits étranges, que faire ?

Arrêtez immédiatement l'appareil et débranchez-le. Vérifiez si des objets étrangers bloquent le mécanisme ou si les pièces sont usées. Si le problème persiste, contactez un professionnel.

Quelle est la capacité maximale du hachoir Hobart 4732A ?

La capacité maximale du hachoir Hobart 4732A est de 1 500 kg par heure, selon le type de viande et la taille des morceaux.

Comment ajuster la vitesse du hachoir ?

Le hachoir Hobart 4732A est équipé de plusieurs réglages de vitesse. Utilisez le sélecteur de vitesse sur le panneau de commande pour ajuster la vitesse en fonction de vos besoins.

MODE D'EMPLOI 4732A Hobart

FORMULAIRE 34747 Rév. C (avril 2023)– 2 – Installation, utilisation et entretien des Hachoirs 4732 et 4732A

Les hachoirs 4732 et 4732A sont équipés d’un moteur de 3 HP qui fait tourner la vis sans n à 151 tr/min. Les modèles 4732 et 4732A sont conçus pour utiliser un couteau et une plaque de taille nº 32. Comprend un couteau Stay-Sharp et une plaque de hachage de diamètre de

/8 po. Des plaques de hachage supplémentaires de diverses tailles peuvent être achetées séparément. Le bac d’alimentation en acier inoxydable du modèle 4732 n’est pas amovible et doit être nettoyé sur place. Le modèle 4732A est doté d’un bac d’alimentation amovible en acier inoxydable et d’un dispositif de verrouillage qui nécessite que le bac d’alimentation soit en place avant que la machine puisse être mise en marche. Sur les deux modèles, un protège-main en fonte d’aluminium est monté en permanence à l’avant et sur les côtés du bac d’alimentation. Les dimensions du bac d’alimentation sont : 34 po x 21 po x 5 po (long. x larg. x prof.). Le boîtier du moteur et de l’interrupteur est disponible en acier peint ou en acier inoxydable. Les modèles de table comprennent des pattes de 5

/8 po en hauteur ce qui o󰀨rent un dégagement de 8 po entre la table et le point le plus bas de la bague de réglage. Des ensembles de pattes d’autres hauteurs (18 po ou 21 po) sont disponibles pour convertir le modèle 4732 ou le modèle 4732A en un modèle sur pied. Des poussoirs à saucisses pour boyaux de porc ou de mouton sont des accessoires disponibles. Le hachoir peut broyer 35 à 40 livres de bœuf désossé par minute, première coupe, au moyen d’une plaque de

po. Le taux de broyage de la deuxième coupe est de 25 à 30 livres par minute au moyen d’une plaque de

/8 po. La viande congelée doit être décongelée à une température de 24

F ou supérieure avant d’e󰀨ectuer le broyage et peut être sous forme de miettes ou de bâtonnets. INSTALLATION DÉBALLAGE Ce hachoir a été inspecté avant de quitter l’usine. La société de transport assume l’entière responsabilité de la livraison en bon état du fait de l’acceptation de l’expédition. Inspectez la scie à viande dès sa réception pour des bris dus au transport. Si vous constatez que le hachoir est endommagé, procédez comme suit :

1. La société de transport doit être notiée dans les cinq jours ouvrables suivant la réception du robot culinaire.

2. La société de transport doit être notiée immédiatement une fois le dommage constaté (notez l’heure, la date

et la personne de contact), et faites un suivi de la notication et conrmez-la au moyen de communication écrite ou électronique.

3. Tous les matériaux d’emballage originaux doivent être conservés aux ns d’inspection.

4. La hachoir ne peut pas avoir été déplacé, installé ou modié.

5. Communiquez avec le service à la clientèle de Hobart au 800 333-7447.

Retirez le carton autour de la machine. Retirez les quatre boulons retenant la machine au patin. Déballez le poussoir. Avant d’installer le batteur-mélangeur, vériez que le service électrique est conforme aux spécications sur la plaque signalétique de l’appareil. Utilisez la clé à molette pour desserrer la bague de réglage. Dévissez et retirez la bague de réglage à deux mains. Retirez et jetez la rondelle de retenue et le tampon en caoutchouc utilisés à l’avant de la vis sans n où le couteau et la plaque doivent être installés. La hachoir doit être soigneusement nettoyé et désinfecté après l’installation et avant d’être utilisé. Reportez-vous à la section NETTOYAGE (page 7). © HOBART, 2023– 3 – PATTES (FIGS. 1 ET 2). Les ensembles de quatre pattes sont emballés dans un carton séparé à des ns d’expédition. Les pattes standard

/8 po de hauteur) permettent au bord du bac d’alimentation sur le modèle de table de se trouver à 27 po au- dessus de la surface du table. Ces pattes comprennent des pieds en néoprène et nécessitent un assemblage. Pour assembler les pattes de 5

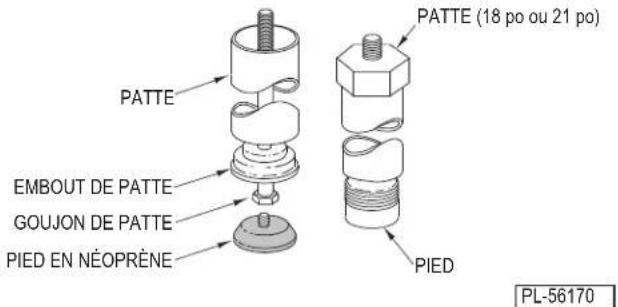

/8 po en hauteur : Faites glisser le goujon de patte à travers l’embout de patte et sur la patte; puis vissez le goujon de patte dans la base de la machine (g. 2). Ne serrez pas excessivement les pattes; les pattes doivent seulement être serrées à la main. Vissez le pied en néoprène dans le goujon de patte (g. 2). Les hachoirs de modèle sur pied sont équipés de pieds optionnels de 18 po ou 21 po. Chaque patte est d’une seule pièce et s’enle dans la base de la machine aux quatre coins. Ces pattes peuvent être ajustées en enlant ou dévissant les pieds selon les besoins (g. 2) pour niveler et stabiliser le hachoir. Fig. 1 Fig. 2 PL-56170 PATTE (18 po ou 21 po) PATTE

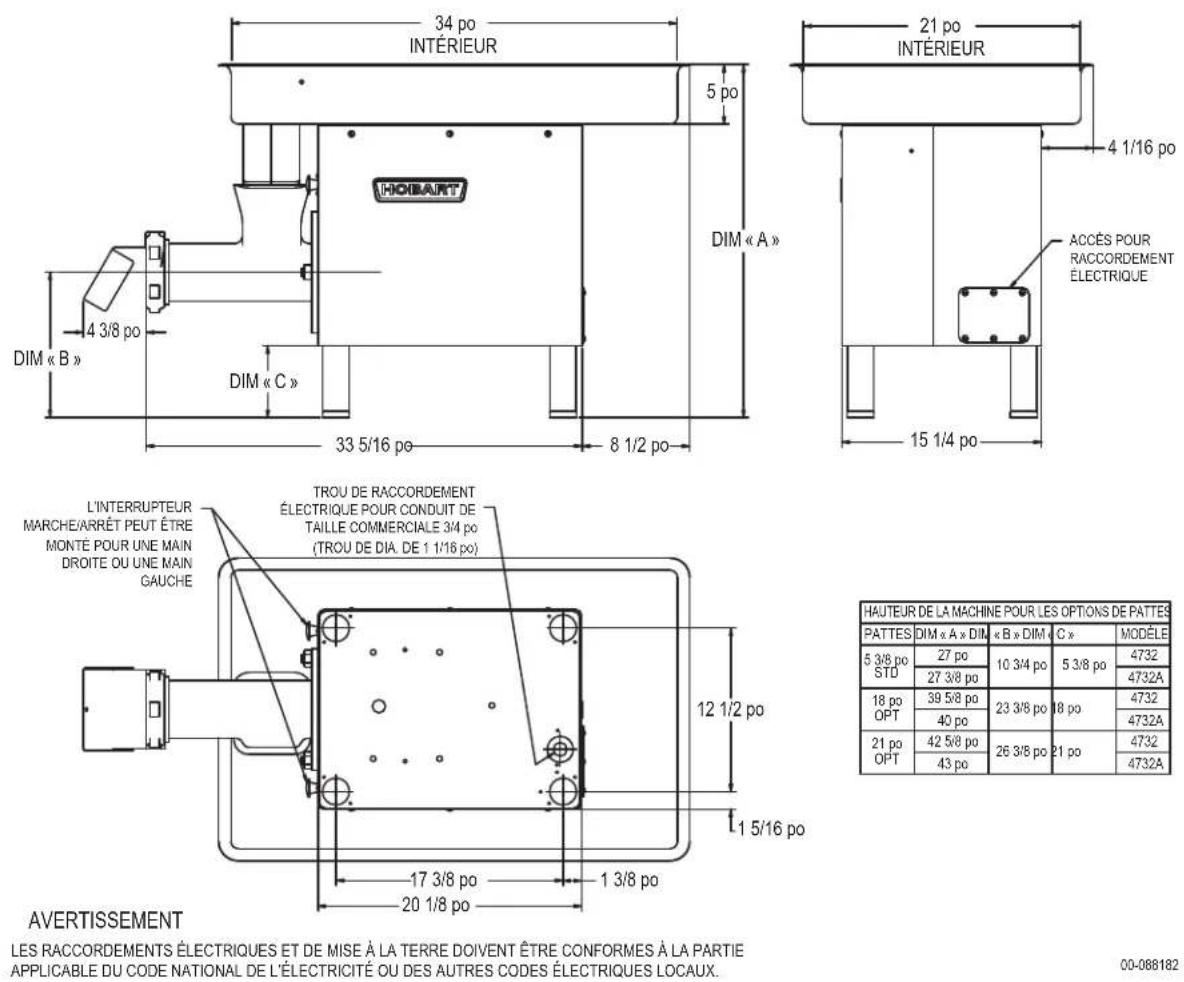

PIED 34 po INTÉRIEUR 5 po 8 1/2 po 4 3/8 po 33 5/16 po DIM « B » DIM « C » DIM « A » 15 1/4 po 4 1/16 po 21 po INTÉRIEUR 17 3/8 po 1 3/8 po 20 1/8 po 12 1/2 po 1 5/16 po HAUTEUR DE LA MACHINE POUR LES OPTIONS DE PATTESPATTES DIM « A » DIM « B » DIM « C »MODÈLE5 3/8 po10 3/4 po5 3/8 po 4732A18 po23 3/8 po 18 po 4732A21 po26 3/8 po 21 po 4732A00-088182ACCÈS POUR RACCORDEMENT ÉLECTRIQUE AVERTISSEMENT LES RACCORDEMENTS ÉLECTRIQUES ET DE MISE À LA TERRE DOIVENT ÊTRE CONFORMES À LA PARTIE APPLICABLE DU CODE NATIONAL DE L’ÉLECTRICITÉ OU DES AUTRES CODES ÉLECTRIQUES LOCAUX. TROU DE RACCORDEMENT ÉLECTRIQUE POUR CONDUIT DE TAILLE COMMERCIALE 3/4 po(TROU DE DIA. DE 1 1/16 po)L’INTERRUPTEUR MARCHE/ARRÊT PEUT ÊTRE MONTÉ POUR UNE MAIN DROITE OU UNE MAIN GAUCHE27 po27 3/8 po39 5/8 po40 po42 5/8 po43 po STD OPT OPT– 4 – RACCORDEMENTS ÉLECTRIQUES AVERTISSEMENT Les raccordements électriques et de mise à la terre doivent être conformes aux parties pertinentes du National Electrical Code ou autres codes électriques locaux. AVERTISSEMENT Coupez l’alimentation électrique et placez une étiquette sur le sectionneur indiquant que le circuit est en cours de traitement. Un trou de diamètre de

/16 po pour la conduite de taille commerciale de

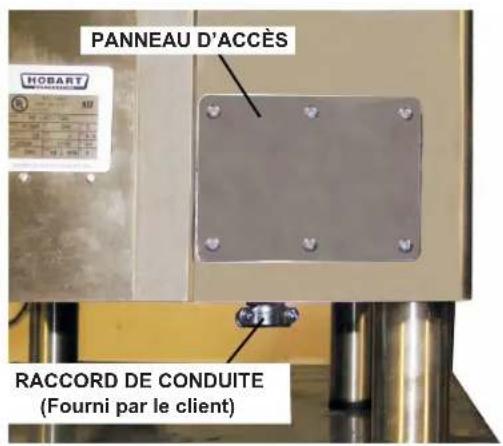

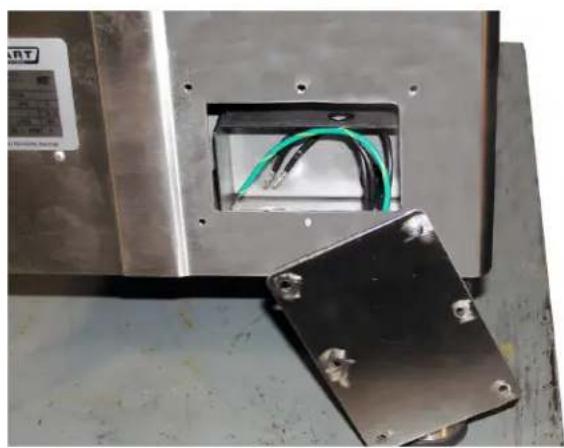

/4 po est situé sur le panneau inférieur. Retirez le panneau d’accès à l’arrière de l’appareil. Reportez-vous à la plaque signalétique de la machine et au schéma de câblage situés sur la machine pour le dimensionnement correct du circuit de dérivation. Une fois terminé, xez le panneau d’accès en place au moyen des vis.

Les machines triphasées doivent être connectées de manière à ce que l’entraînement de l’accessoire tourne dans le sens antihoraire face au moyeu. Pour vérier le sens de rotation, mettez sous tension momentanément le hachoir. Si la rotation n’est pas correcte, COUPEZ L’ALIMENTATION ÉLECTRIQUE et échangez deux des câbles d’alimentation entrants. Rétablissez l’alimentation au hachoir. Mettez sous tension momentanément le hachoir pour vérier que la rotation du moteur est correcte.

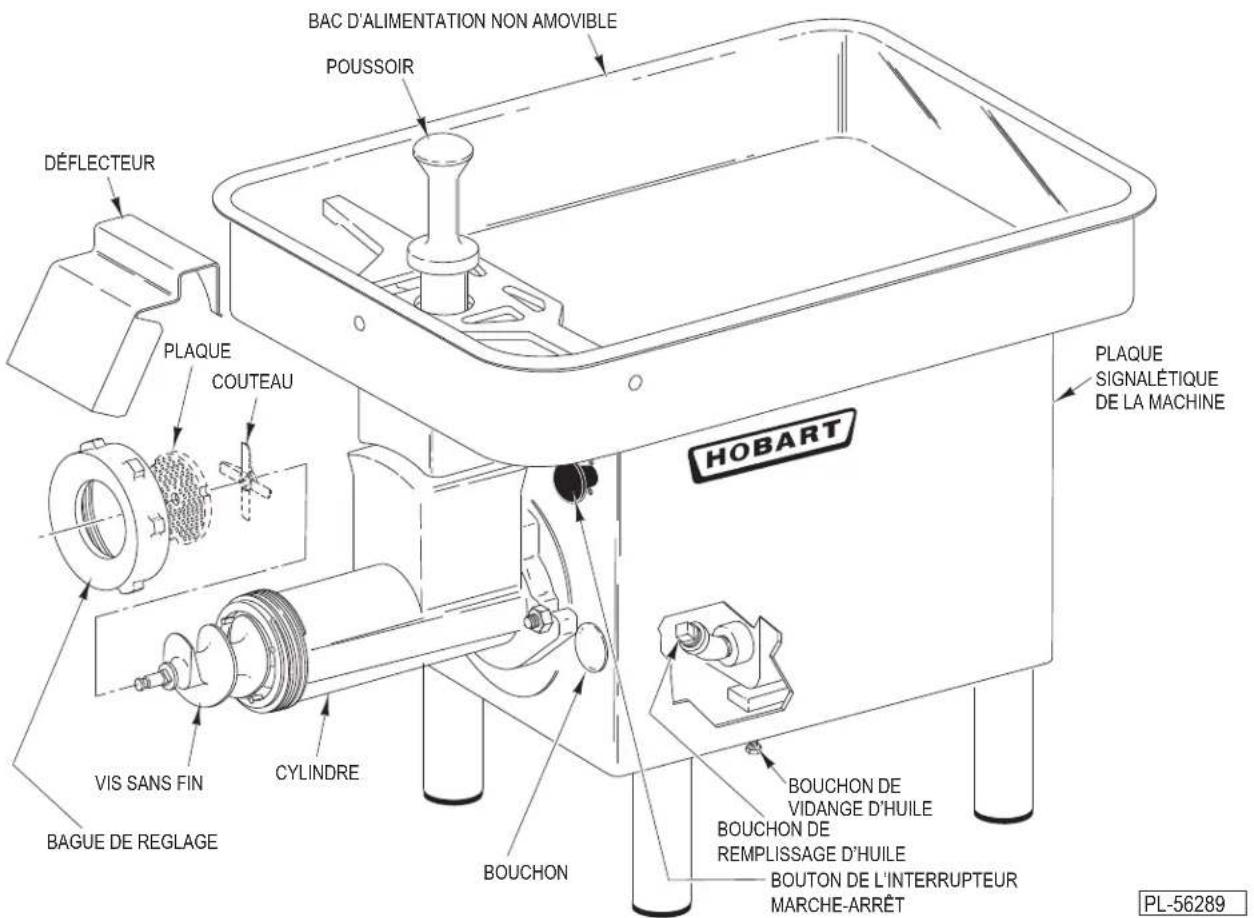

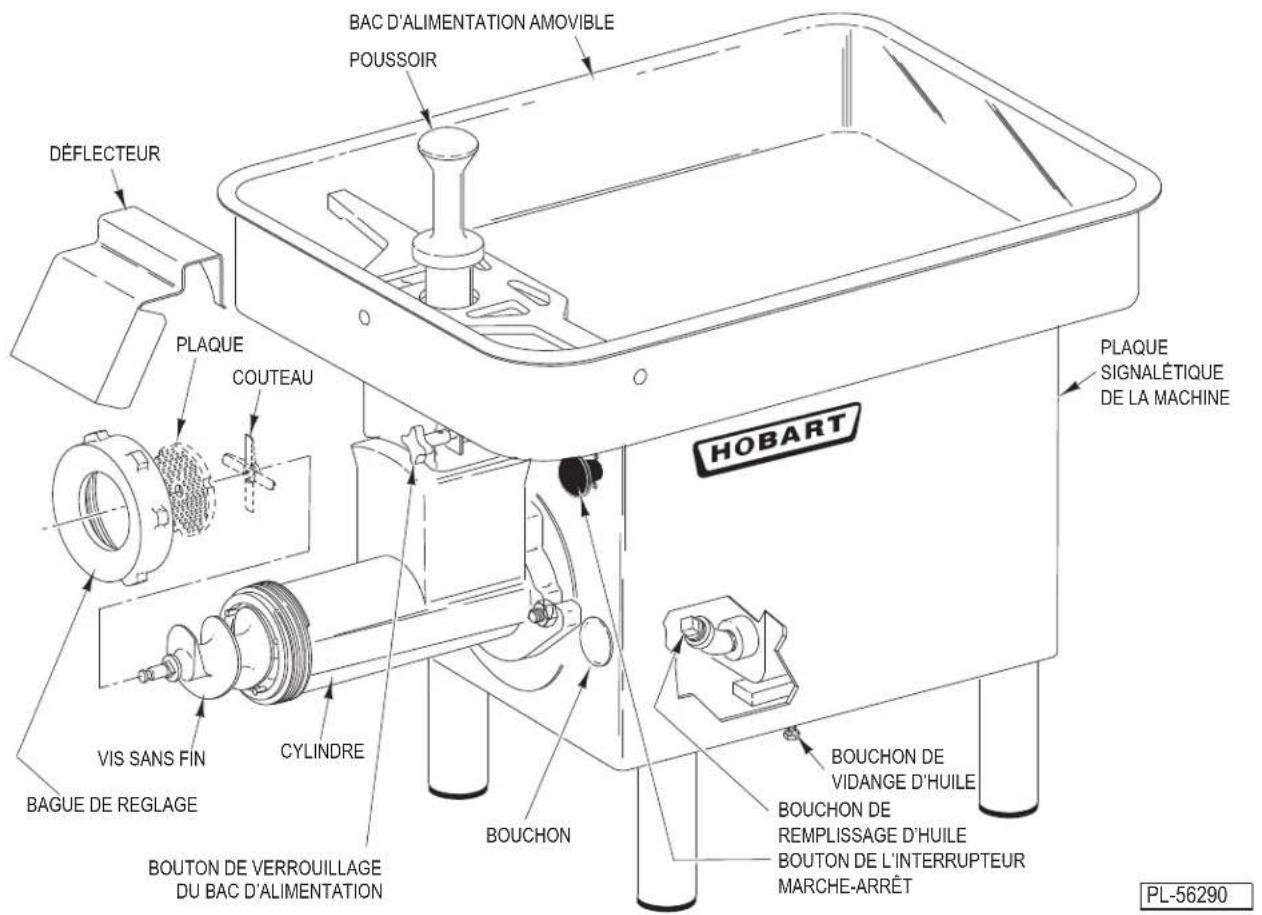

(Fourni par le client)– 5 – Fig. 3 UTILISATION AVERTISSEMENT Ne faites pas fonctionner le hachoir sans le protège-main sur l’ouverture d’alimentation. Ne mettez pas les mains dans l’ouverture d’alimentation. Utilisez un poussoir. Après le nettoyage, assemblez le cylindre du hachoir, la vis sans n, le couteau, la plaque et la bague de réglage (et le bac d’alimentation sur le modèle 4732A) comme indiqué dans la section Nettoyage, page 7 et g. 3 ou g. 4. Placez le déecteur sur la bague de réglage.

• Pour démarrer le hachoir, tirez sur le bouton de l’interrupteur marche-arrêt (g. 3 ou g. 4).

• Pour arrêter le hachoir, appuyez sur le bouton de l’interrupteur marche-arrêt. La nesse de coupe dépend de la taille du trou de la plaque du hachoir. Le couteau et la plaque doivent être maintenus propres et a󰀨ûtés pour une coupe ne. L’étanchéité de la bague de réglage ne règle pas la nesse de la coupe; par conséquent, seule une étanchéité modérée est recommandée. La bague de réglage ne doit être serrée qu’à la main. Coupez la viande en morceaux de la taille d’un poing et placez-les dans le bac d’alimentation. Faites passer la viande sous le protège-main et dans l’ouverture du bac d’alimentation. Utilisez le poussoir pour déloger les morceaux surdimensionnés ou pour déloger la viande qui pourrait se coincer dans l’ouverture du bac d’alimentation ou dans l’ouverture du cylindre. Il n’est pas nécessaire de forcer la viande à travers le hachoir. Lorsque le produit passe à travers le hachoir une deuxième fois, une plus grande vitesse est atteinte en alimentant de petites quantités à la fois. Laissez la machine avancer à son propre rythme. MODÈLE 4732 PL-56289 POUSSOIR PLAQUE SIGNALÉTIQUE

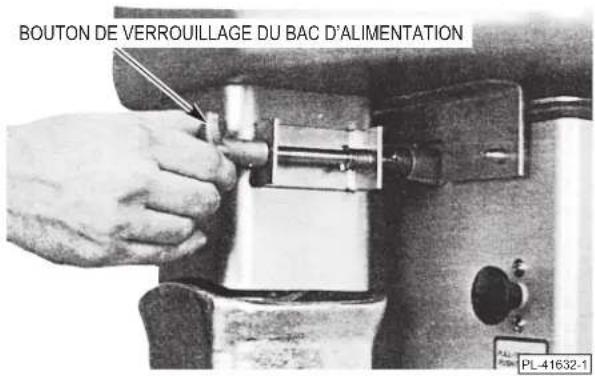

NETTOYAGE AVERTISSEMENT Coupez l’alimentation électrique et placez une étiquette sur le sectionneur indiquant que le circuit est en cours de traitement avant d’e󰀨ectuer le nettoyage, l’entretien ou le retrait des pièces. Le hachoir doit être soigneusement nettoyé à la n de chaque journée ou chaque fois qu’il ne doit pas être utilisé pendant une période prolongée. Sur le modèle 4732A uniquement, tournez le bouton de verrouillage du bac d’alimentation dans le sens antihoraire pour déverrouiller le bac (g. 5). Faites glisser le bac d’alimentation vers l’accessoire de hachage jusqu’à ce que le bac soit dégagé des supports d’alignement. Soulevez le bac d’alimentation et amenez-le dans un évier pour le nettoyer. Sur le modèle 4732, le bac d’alimentation est xé en permanence et doit être nettoyé sur place. Tirez le déecteur vers le haut pour le retirer. Utilisez la clé à molette pour desserrer la bague de réglage. Dévissez et retirez la bague de réglage à deux mains. Accrochez la clé à molette autour de la vis sans n et tirez l’extrémité de la vis sans n hors du cylindre. Retirez le couteau et la plaque, puis la vis sans n. Placez les pièces retirées dans un évier pour les nettoyer. Desserrez mais ne retirez pas les écrous de cylindre à l’aide de la clé à molette. Avec une main sur le bas du cylindre pour le soutenir (il est lourd), tournez le cylindre dans le sens horaire et placez-le dans l’évier. Nettoyez soigneusement toutes les pièces retirées dans un évier avec de l’eau chaude savonneuse et désinfectez- les. Essuyez le boîtier de la machine avec un chi󰀨on humide. Avant le remontage, appliquez une légère couche d’huile minérale sur l’intérieur du cylindre, les letages du cylindre et de la bague de réglage, les bords de la vis sans n, le couteau et la plaque et toute autre surface métallique exposée (non plaquée). Pour remonter la machine, installez d’abord le cylindre en le faisant tourner dans le sens antihoraire jusqu’à ce que les oreilles se trouvent sous les écrous du cylindre. Serrez les écrous du cylindre à la main. Faites glisser la vis sans n dans le cylindre et faites-la tourner pour engager la tige carrée avec l’entraînement de l’accessoire. Serrez les écrous du cylindre à l’aide de la clé à molette. AVIS Ne serrez pas trop les écrous du cylindre. Installez le couteau (tranchant vers l’extérieur) et la plaque. Vissez la bague de réglage à la main. Pour installer le plateau d’alimentation (modèle 4732A uniquement), faites glisser le support d’alignement (au bas du plateau) sur le pied d’alignement sur le boîtier du hachoir. E󰀨ectuez une vérication visuelle pour vous assurer que le bac d’alimentation est carrément au-dessus de la machine. Poussez le bouton de verrouillage du bac d’alimentation et tournez-le de 90

Rangez le poussoir comme illustré à la g. 3 ou à la g. 4. PL-41632-1BOUTON DE VERROUILLAGE DU BAC D’ALIMENTATION Fig. 5– 8 – ENTRETIEN LUBRIFICATION Pendant le fonctionnement normal, il peut être nécessaire de changer l’huile du carter d’engrenage en raison du mélange de condensat avec l’huile. L’huile de carter d’engrenage qui s’est mélangée à de l’eau de condensation aura une couleur brun laiteuse. Dans ce cas, l’huile doit être remplacée. Pour changer l’huile du carter d’engrenage, placez un bac de récupération approprié sous la machine et retirez le bouchon de vidange (g. 3 ou g. 4). Lorsque l’ancienne huile est complètement vidangée, replacez le bouchon de vidange. Remplissez le carter d’engrenage avec 21 onces liquides de Mobil Spartan EP 460 comme suit : Retirez le bouchon du carter d’engrenage (g. 3 ou g. 4); puis retirez le bouchon de remplissage d’huile en plastique (g. 6). Versez la quantité appropriée de Mobil Spartan EP 460 dans le coude. Le carter d’engrenages est plein lorsque l’huile est au niveau du letage inférieur du coude (g. 6). Vissez le bouchon de remplissage d’huile en plastique dans le coude, en serrant à la main. Remettez le bouchon du carter d’engrenage dans le trou du boîtier du hachoir. Le hachoir ne nécessite aucun autre entretien de lubrication. DÉPANNAGE

SYMPTÔMES CAUSE POSSIBLE

Le hachoir ne fonctionne pas. L’alimentation électrique n’est pas établie. Disjoncteur déclenché ou fusible grillé. Sur le modèle 4732A, le bac amovible n’est pas assemblé correctement; le dispositif de verrouillage n’est pas enclenché. Si les suggestions ci-dessus ne corrigent pas le problème, communiquez avec le service à la clientèle. ENTRETIEN Contactez le bureau de service Hobart autorisé local pour les réparations ou les ajustements nécessaires sur cet équipement. FORMULAIRE 34747 Rév. C (avril 2023) IMPRIMÉ AUX É.-U. Fig. 6 PL-56171
