SN70016 - Souffleur à neige Earthwise - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Souffleur à neige électrique
Marque	Earthwise
Modèle	SN70016
Largeur de déneigement	406 mm (16 po)
Profondeur de déneigement maximale	200 mm (8 po)
Distance de projection maximale	Jusqu'à 9,14 m (30 pi)
Capacité de déneigement	195 kg/min
Poids	6,6 kg
Tension d'alimentation	120 V ~ 60 Hz
Consommation électrique	12 A
Vitesse au ralenti	4 500 tr/min
Double isolation	Oui
Cordon d'alimentation	Avec crochet anti-débranchement
Rallonge recommandée	Calibre 14 AWG pour longueur jusqu'à 15 m
Commande de goulotte	Orientation manuelle par molette
Interrupteur de sécurité	Bouton de déverrouillage + gâchette
Protection thermique	Arrêt automatique en cas de surchauffe
Lame de raclage	Remplaçable (3 vis)
Courroies d'entraînement	Remplaçables (grande et petite)
Entretien recommandé	Nettoyage après chaque usage, huilage des pièces métalliques
Garantie	2 ans limitée (usage domestique)
Contenu du carton	Souffleuse, poignée, roues, accessoires de montage, manuel

FOIRE AUX QUESTIONS - SN70016 Earthwise

Comment démarrer la souffleuse à neige Earthwise SN70016 ?

Tenez fermement la souffleuse, assurez-vous que la vis sans fin ne touche aucun objet, appuyez sur le bouton de déverrouillage de sécurité (2) tout en appuyant sur l'interrupteur de déclenchement (3). Relâchez le bouton de déverrouillage une fois démarrée.

Quelles précautions de sécurité sont essentielles avec ce souffleur ?

Portez toujours des lunettes de sécurité et une protection auditive. Utilisez des bottes en caoutchouc. Gardez les enfants et animaux à distance. Ne jamais approcher les mains de la vis sans fin en rotation. Débranchez avant tout entretien.

Comment assembler la poignée et les roues ?

Glissez la poignée inférieure dans la supérieure, alignez les trous et fixez avec le boulon M6x45 et l'écrou à oreilles. Pour les roues, retirez les vis du support, installez les roues avec les rondelles et vis M5x12, puis poussez les enjoliveurs.

Que faire si la souffleuse ne démarre pas ?

Vérifiez que la machine est branchée, que l'alimentation électrique fonctionne et que le cordon n'est pas endommagé. Si le problème persiste, appelez le service client au 1-800-633-1501.

Comment entretenir la souffleuse après utilisation ?

Laissez tourner quelques minutes pour éviter la glace, puis éteignez et débranchez. Nettoyez la glace et les débris avec un chiffon humide sans détergent. Huilez légèrement les pièces métalliques pour le rangement.

Quand remplacer la courroie d'entraînement ?

Remplacez la courroie lorsqu'elle est usée ou endommagée. Retirez le capot et la plaque de friction, déposez la courroie, installez la neuve dans la même rainure et remontez. Utilisez uniquement des pièces d'origine Earthwise.

Comment remplacer la lame de raclage ?

Débranchez la souffleuse. Retirez les trois vis en bas de la lame, faites glisser l'ancienne lame, placez la neuve et revissez. Assurez-vous que les vis sont bien serrées pour éviter les vibrations.

Quelle rallonge utiliser avec ce souffleur ?

Utilisez une rallonge extérieure de type SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJTW-A ou SJTOWA. Calibre minimum : 18 AWG pour 0-15 m, 16 AWG pour 15-30 m. Gardez les connexions au sec.

Comment ranger la souffleuse à neige ?

Rangez-la dans un local sec, à l'abri de la pluie et hors de portée des enfants. Pour le stockage longue durée, huilez les pièces métalliques pour éviter la corrosion.

Que faire en cas de vibration anormale ?

Éteignez et débranchez immédiatement. Vérifiez l'état de la courroie d'entraînement, de la vis sans fin et de la lame de raclage. Remplacez les pièces usées et assurez-vous que toutes les vis sont serrées.

MODE D'EMPLOI SN70016 Earthwise

Souffleuse à neige de 16 pouces

Copyright Tous droits réservés.

Modèle n° SN70016

Intertek

3189723

Ce produit a ete conu et fabriqu selon nos normes elevees de fiabilitie, de facilitd dutilisation et de securite de

l'utilisateur. Correctement entretenu, il vous procurera des années de service intensif et sans souci.

AVERTISSEMENT : afin d'éviter de se blesser, l'utilisateur doit dire et comprendre le manuel de

l'utilisateur avant d'utiliser ce produit.

Merci pour votre achat.

DE 8 h 00 à 17 h 00, HEURE DE L'EST, POUR Toute ASSISTANCE.

CONSERVEZ CE MANUEL POUR POUVOIR LE CONSULTER ULTRÉIREUREMENT

SYMBOLES

Certains des symboles suivants peuvent apparaître sur ce produit. Examinez-les et apprenez leur signification. Une interprétation correcte des symboles vous permettra d'utiliser ce produit plus efficacement et enonneille sécurité.

Précautions concernant notre sécurité.

ATTENTION! Lisez le manuel de l'utilisateur, et respectez les notices d'advertisement et les consignes de

ATTENTION! Débranchez immédiatement l'appareil si le cable est endommagé ou use.

ÉTEINDRE LA MACHINE! Attende qu'elle soit complètement arrêtée et débranche la fiche du secteur avant tout entretien, nettoyage ou réparation!

ATTENTION! Portez toujours une protection oculaire et auditive.

Portez des chaussures couvertes solides, à semelles antidérapantes.

DANGER! Des objets peuvent etre projetés à de grande vitesse lorsque le moteur est en route. Ne pas marcher devant la machine en marche.

Gardez les personnes alentour à une distance de sécurité.

Tenez le cordon electrique eloigné de la vis sans fin. Celle-ci risque d'endommager le cordon et de provoquer un contact avec des pieces energisées.

DANGER! Lames rotatives. Gardez les mains et les pieces à une distance sure.

Ne mettez pas la main dans la vis sans fin.

Ne mettez pas la main devant le déflecteur de la goulotte.

Ne mettez pas les pieces dans la vis sans fin.

DANGER! Risque de décharge électrique.

N'utilisez pas cette machine sous la pluie. N'utilisez pas cette machine pendant les orages électriques.

Veuillez prende note que des changements ou modifications a ce produit non expressement approuvés par le tiers responsable de la conformite peut annuler le droit de l'utiliseur a utiliser le produit.

REMARQUE: Cet équipement a ete teste et trouve conforme avec les limites d'un dispositif numerie de Classe B, suivant les regles de la Partie 15 du FCC. Ces limites existent pour offrir une protection raisonnable contre les interferences nuisibles lors d'une installation residentielle. Cet équipement generne, utilise et peut emetre de I'energie de radiofrequences et, s'il n'est pas installed et utilise se lion des presentes instructions, peut provoquer des interfrences nuisibles aux communications radio. Il n'existe cependant aucune garantie que des interfrences ne vont pas se produire lors d'une installation en particulier. Si cet équipement produit des interfrences nuisibles à la reception radio ou télévision, qui peuvent etre déterminées en allumant et en eignant l'appareil, l'utiliseur est encouraged a essayer de corriger les interfrences grace a l'une ou plusieurs des mesures suivantes :

-- Réorienter ou déplacer l'antenne réceptrice.
-- Augmenter la distance entre l'équipement et le récepteur.
-- Brancher l'equipement sur une prise d'un circuit autre que celui auquel le recepteur est branché.
-- Consulter le ou un technicien radio/télévision professionnel pour de l'aide.

Cet apparéil est conforme avec la Partie 15 des Règles de la FCC. Le fonctionnement est sujet aux deux conditions suivantes : (1) cet apparéil peut ne pas cause d'interférences nuisibles, et (2) cet apparéil doit accepter toutes les interférences reçues, y compris celles pouvant cause un fonctionnement indésirable.

Les équipements électriques usages ne doivent pas être éliminés avec les ordures menagères. Recyclez l'appareil lorsque des installations à cet effet existent. Pour obtenir des conseils de recyclage, renseignez-vous auprès des autorités locales ou de votre vendeur.

AVENTISSEMENTS DE SECURITE IMPORTANTS

POUR RÉDUIRE LE RISQUE DE BLESSURE : avant toute utilisation, assurez-vous que toute personne utilisant ce produit a lu et compris toutes les consignes de sécurité et les autres renseignements contenus dans ce manuel.

ATTENTION: portez des protections auditives appropriées pendant l'utilisation. Dans certaines conditions, ou en cas d'utilisation prolongée, le bruit émis par ce produit peut contribuer à une perte auditive.

Conserve ces instructions et relisez-les souvent avant d'utiliser le produit et lorsque vous apprenez son employé à d'autres personnes.

AVERTISSEMENT : lorsque vous utilisez un apparéil électrique, vous doivent tous respecter des consignes de sécurité de base afin de réduire le risque d'incendie, de décharge électrique et de blessures, notamment :

LIRE TOUTES LES INSTRUCTIONS

SECURITE GENÉRALE

VERIFIER LES PIECES ENDOMMAGEES - Avant de poursuivre l'utilisation du produit, toute piece endommagée doit être vérifiée scrupuleusement afin de déterminer qu'elle fonctionnera correctement et replira sa fonction prévue. Verifiez l'alignement des pieces mobiles, si ces dernières sont coincées, si certaines pieces sont cassées, la qualité du montage et toute autre condition pouvant affecter le fonctionnement de l'outil. Tout piece endommagée doit être correctement réparée ou replacée. Appelez notre service clientèle au 1-800-633-1501 pour assistance.

ÉVITER LES ENVIRONNEMENTS DANGEREUX - N'utilisez pas ce produit sous la pluie ou par temps orageux. N'utilisez pas l'appareil dans les atmosphères gazeuses ou explosives. Le moteur de ce produit émet normalement des étincelles capables d'enflammier les vapeurs chimiques.

GARDER HORS DE PORTÉE DES ENFANTS - Tous les visiteurs, enfants et animaux domestiques doivent se tener au-delà du périmètre de sécurité de la zone de travail.

S'HABILLER DE FAÇON APPROPRIÉE - Ne portez ni vêtements amples ni bijoux et portez une protection des cheveux pour contenir les cheveux longs. Ceux-ci risquent d'être happés par des pieces en mouvement.

Porter des bottes en caoutchouc lors de l'utilisation de la souffleuse à neige. Ne vous tenez pas en déséquilibre, en particulier sur les pentes.

PORTER DES LUNETTES DE SECURITE -Lors de l'utilisation de ce produit, portez des lunettes de sécurité avec des écrons lateraux, marquées à la norme ANSI Z87.1.

DOUBLE ISOLATION - la souffleuse à neige est doublement isolée : toutes les pieces métalliques externes sont isolées de l'alimentation électrique. Ceci est réalisé en introduisant une couche d'isolement entre les pieces électriques et mécaniques. Cette double isolation vous garantit la meilleure sécurité possible.

AVERTISSEMENT: utilisez des rallonges extérieures marquées SW-A, SOW-A, STW-A,

STOW-A, SJW-A, SJTW-A ou SJTOWA. Ces cables sont
concus pour
une utilisation en extérieur et reduisent le risque de
decharge electrique.

FICHES POLARISEES - Afin de réduire le risque de décharge électrique, ce produit comporte une prise polarisée. Les connexions polarisées ne peuvent être effectuées que de la bonne façon. Assurez-vous que la prise fémelle de la rallonge compte des emplacements pour une fiche large et une fiche étroite. Si la prise ne s'adapte pas entièrement dans la rallonge, inverseze la prise. Si elle ne s'adapte toujours pas, obtenez une rallonge appropriée. Si la rallonge ne convient pas à la prise murale, contactez un électricien qualifié pour installer une prise murale correcte. Ne changez enaucun cas la fiche de l'outil ou de la rallonge.

RALLONGE. Assurez-vous que la rallonge est en bon état. Lors de l'utilisation d'une rallonge, assurez-vous qu'elle est d'un calibre suffisant pour transmettre le courant consommé par le produit. Une rallonge de calibre insuffisant provoquera une baisse de tension qui entraînera une perte de puissance et une surchauffe. Le tableau suivant montre le calibre correct à utiliser en fonction de la longueur du cable et de l'intensité nominale de la plaque signalétique. En cas de doute, utilisez le calibre immédiatement supérieur. Plus le numéro de calibre est bas, plus le cable est lourd.

Calibre minimum pour les ensembles de câbles Volts 120V Longueur totale du cable en pieds
	0-25	26-50	51-100	101-150
Intensité nominale Supérieure à Inférieure à Calibre américain (AWG)
0	-	6	18	16	14
6	-	10	18	16	14
10	-	12	16	16	14
12	-	16	14	12	12
				Non recommendé

Il est possible de nouer deux rallonges ensemble afin de les empêcher de se déconnecter pendant l'utilisation.

Effectuez le nœud comme illustré, puis branche la fiche du cordon d'alimentation dans la fiche femelle de la rallonge.

AVERTISSEMENT: Maintenez toutes les connexions sèches et au-dessus du sol. Ne touche pas la fiche avec des mains mouillées.

Pensez à la rallonge quand vous utilisez la souffleuse.
Veuillez à ne pas trébucher sur le cordon de rallonge.
Tenez toujours le cordon éloigné de la vis sans fin.

SECURITE GENÉRALE

Un DISJONCTEUR DE FUITE DE TERRE (GFCI) doit être present sur le circuit ou la prise murale à utiliser pour la souffleuse. Des prises avec une protection GFCI intégrée sont disponibles et peuvent être utilisées.

AVERTISSEMENT : n'approchez jamais les mains de la vis sans fin pour en retarder de la neige, des brindilles ou d'autres débris. Une vis sans fin bloquée peut se débloquer brusquement et provoquer des blessures personnelles même si la souffleuse est arrêtée. Servez-vous toujours d'un baton, une poignée de balai par ex., pour dégager les obstructions.

DEBRANCHER L'APPAREIL de l'alimentation quand il n'est pas utilisé ou lors de l'entretien ou du nettoyage. Ne le laissez pas sans surveillance.

NE PAS TIRER SUR LE CORDON ÉLECTRIQUE – Ne portez jamais le produit par le cordon et ne tirez jamais sur le cordon pour le débrancher. Maintenez le cordon à l'écart de la chaleur, de l'huile et des bords tranchants.

UTILISER LE BON OUTIL - N'utilise pas ce produit pour une tâche à laquelle il n'est pas destiné.

NE PAS SURCHARGER la souffleuse en l'utilisant à une vitesse trop rapide pour nettoyer la neige.

NE PAS ESSAYER D'ATTEINDRE TROP LOIN - Guidez la souffleuse à un rythme de marche à pied seulement. Gardez toujours les pieds fermement sur le sol, et ne vous tenez pas en déséquilibre.

ÉCLAIRAGE - N'utilise la souffleuse à neige qu'à la lumière du jour ou sous un bon éclairage artificiel.

RANGER L'APPAREIL INUTILISÉ À L'INTÉRIEUR - Lorsqu'elle n'est pas utilisé, la souffleuse à neige doit être rangée à l'intérieur dans un local sec, hors de portée des enfants.

ENTRETENIR L'APPAREIL AVEC SOIN - Maintenez-le propre pour un rendement optimal et pour réduire le risque de blessure. Inspectez régulièrement la rallonge et remplacez-la si elle est endommagée. Gardez les poignées sèches, propres et exemples d'huile et de graisse.

N'utilisez pas la souffleuse à neige sur une pente trop raide pour un fonctionnement sans danger. Sur une pente, ralentissez et tenez-vous de façon à ne pas perdre l'équilibre.

Avant de démarrer la souffleuse à neige,

assurez-vous que la vis sans fin ne toucheaucun objet et qu'elle est libre de tourner.

ÉVITER UNE MISE EN MARCHE ACCIDENTELLE - Ne portez pas le taille-haie branché avec un doigt sur le contacteur. Assurez-vous que le contacteur est sur arrêt avant d'effectuer le branchement.

Ne pas forcer la souffleuse à neige : elle fonctionne moins et de façon plus sure à la vitesse pour laquelle elle a été consue.

ATTENTION: ne projetez pas de neige vers les passants, animaux ou voitures et ne laissez personne passer devant la souffleuse lorsqu'elle est en marche.

Des objets susceptibles d'obstruer la souffleuse ou de provoquer d'autres dégats peuvent être cachés dans la neige. Avantemploi, enlevez tout paillasson, luge, planches, fils électriques et autres débris de la zone.

Si la vis sans fin frappe un objet étranger, inspectez-la pour vérifier qu'elle n'est pas endommagée. Faites toute réparation nécessaire avant de redémarrer la souffleuse et de reprendre le déningement.

RESTER VIGILANT - Regardez ce que vous faites. Faites preuve de bon sens. N'utilise pas la souffleuse à neige si vous seront fatigué ou sous l'influence de médicaments, de drogues ou d'alcool.

Si la suffleuse se met à vigorer de façon anormale, éteignez-la immédiatement et recherchez la cause des vibrations. La présence de vibrations est généralement un signe de problème.

Éteignez toujours la souffleuse à neige, débranchez-la du secteur et attendez que la vis sans fin se soit complètement arrêtée avant d'effectuer des travaux d'entretien ou des réparations.

Ne pas utiliser sur une surface de gravier à moins que la souffleuse à neige ne soit ajustée pour une telle surface selon les instruction du manuel de l'utilisateur.

L'utilisation de la souffleuse à neige en position manuelle est dangereuse à moins de respecter les instructions spéciales du manuel de l'utilisateur.

ATTENTION: la vis sans fin ne s'arrête pas d'immediatement après l'extinction de la souffleuse.

ATTENTION: risque de blessures. N'approche en jamais les mains, les pieds ou d'autres parties du corps et des vêtements de la vis sans fin en rotation.

AVERTISSEMENT : Proposition 65 de la Californie : Ce produit contient des agents chimiques connus dans l'Etat de la Californie pour causer le cancer et des malformations congenitales ou autres appeareil reproducteur.

AVERTISSEMENT : Cancer ET Troubles de l'appareil reproducteur - www.P65Warnings.ca.gov.

CARACTERISTIQUES TECHNIQUES DU PRODUIT

Modèle:SN70016

Tension d'alimentation : 120 V-60 Hz

Vitesse au ralenti : 4 500 tours/min

Consommationelectrique：12A

Poids:6,6kg

Rayon de balayage: 406 mm

Profondeur de déningement

maximale:200mm

Distance de projection: Jusqu' a 9,14 m

Capacité de déneigement : 195 kg/min

LISTEDUCONTENU

DEBALLAGE

Enlevez avec précaution le produit du carton. Assurez-vous que tous les éléments figurant dans la liste du contenu sont inclus.

Inspectez soigneusement le produit pour vous assurer qu'aucune casse ou endommagement ne s'est produitpendantle transport.

Ne jetez pas le matériel d'emballage tant que vous n'avez pas soigneusement inspecté et utilise le produit de façon satisfaisante.

Si des pieces sont endommagées ou manquantes, veuillez appeler le 1-800-633-1501 pour assistance.

LISTE DU CONTENU
1 Souffleuse à neige
1 Poignée inférieure et supérieure
1	Boulon de carrosserie & écrou à oreilles (6x45)
4 Philips tête vis autotaraudeuse (4.2x30)
1 Ajuster le bouton
5 Philips tête vis autotaraudeuse (3.9x55)
1 Capuchon du bouton de réglage
1 Support de roue
2 Roue
2 Enjoliveur de roue
1 Poignée auxiliaire
1 Tête hexagonale boulon & écrou à oreilles (6x50)
1 Manuel de l'utilisateur

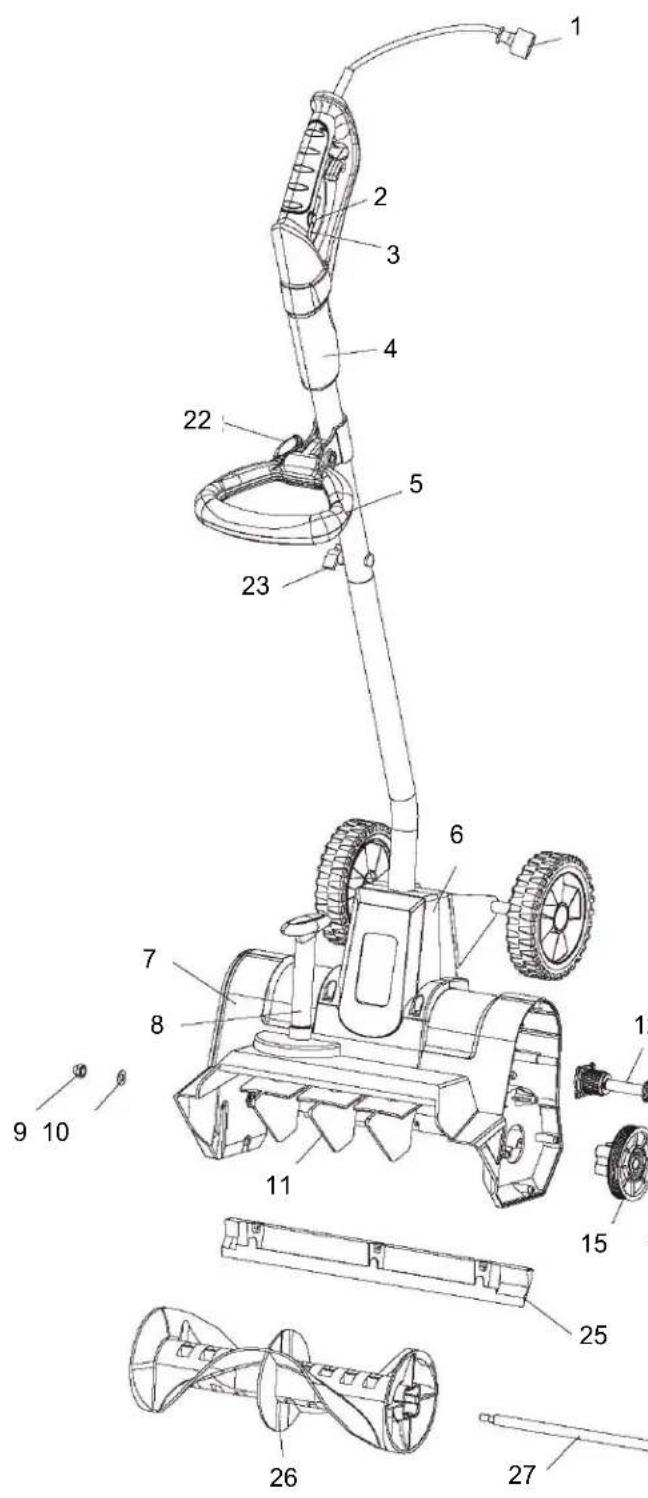

LIST DES PIECES

N°	Description	Qté
1 Fiche 1
2 Bouton de déverrouillage de sécurité 1
3 Interrupteur de déclenchement 1
4 Poignée 1
5 Poignée auxiliaire complète 1
6 Capot supérieur 1
7 Carter du moteur 1
8	Ajuster le bouton	1
9 Écrou capuchon M8 1
10	Rondelle élastique	1
11	Deflecteur	3
12	Composant de l'arbre d'entrainment	1
13	Petite courroie d'entrainment	1
14	Vis à tête plate 3.9 x 14	4
15	Poulie réceptrice	1
16	Anneau fin	1
17	Courroie d'entrainment	1
18	Plaque de poulie	1
19	Rondelle	1
20	Vis M5 x 12	1
21	Couvercle de carter de poulie	1
22	Écrou à oreilles (M6 x 50)	1
23	Écrou à oreilles (M6 x 45)	1
24	Plaque de friction	2
25	Lame de raclage	1
26	Vis sans fin	1
27	Axe de la vis sans fin	1

ASSEMBLAGE

Ce produit doit être correctement assemblé avantemploi.

Poignée (fig. 1A)

Faire glisser la partie inférieure (C) dans la partie supérieure (B). Alignez les trous des tubes et vérifie que le cordon (A) n'est pas pris dans les trous de montage. Assemblez les deux parties de tube avec la boulon de carroserie et écrou à oreilles M6x45.

Carter moteur (fig. 1B)

Brancher la douille (B) à la fiche sur le carter du moteur (7).

Fixez le couvercle supérieur au boitier du moteur avec les vis fournies.

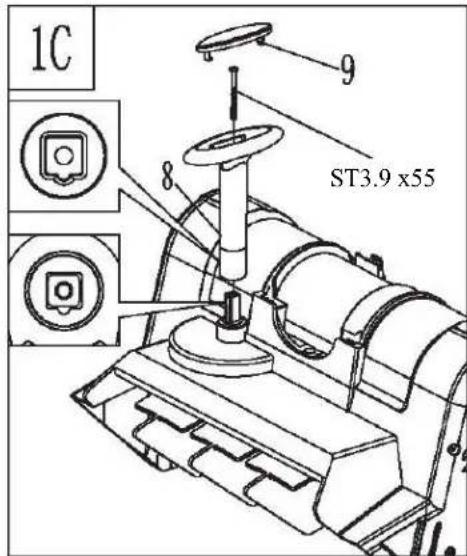

Ajuster le bouton (Fig. 1C)

Aligner la nervure sur le pivot avec l'encôche sur le bouton de réglage et poussez la mollette d'ajustement sur l'axe. Fixez avec l'une des vis fournies ST3.9 x 55. Placeze le capuchon du bouton de réglage sur le dessus et poussez pour le fixer correctement.

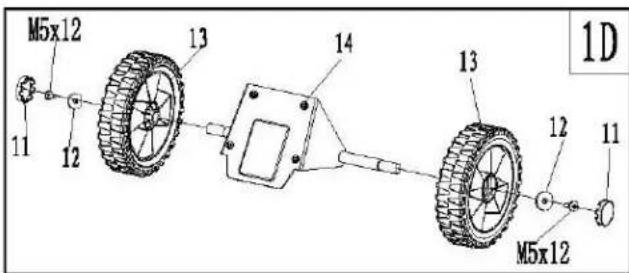

Roue (Fig. 1D)

Enlevez les vis et les rondelles du support de roue.
Installez les roues (13) et fixez-les à l'aide des rondelles et des vis M5 x 12 fournies. Appuyez sur les,enjoliveurs de roue pour lesmettre en place.

N'oubliez pas de connecter le fil à la prise sur le carter du moteur!

ASSEMBLAGE

Support de roue (Fig. 1E)

Alignez les trou desupport de roue avec les trou du capot supérieur. Fixer en place avec Philips tete vis autotaraudeau ST3.9x55 dans les deux trou supérieurs et Philips tete vis autotaraudeau ST3.9x55 dans les deux trou.

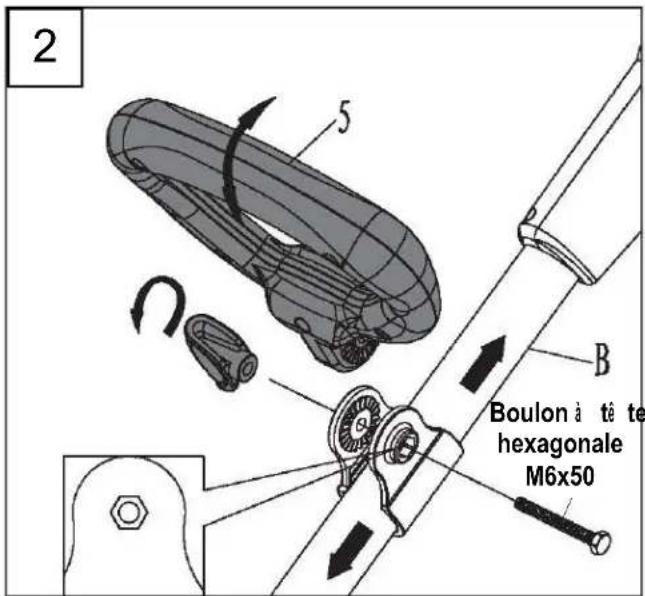

Poignée auxiliaire (fig. 2)

Placez la poignee auxiliaire de façon a ce que les trous soient alignes avec ceux du support de poignee. Enforcez le boulon a tete hexagonale M6X50 dans le trou hexagonal du support. Fixez en serrant le bouton d'assemblage sur le boulon.

Desserrez le boulon et soulevez la poignée pour la
mettre a sa position de fonctionnement. Reglez la
poignee a une hauteur comfortable et sans danger. Fixez avec le boulon.

Connexion du cordon électrique (fig. 3)

Enroulez la rallonge et faites-la passer à travers la poignée arrière. Faites reposer le cordon autour du crochet. Ceci évitera de débrancher accidentellement la machine pendant son fonctionnement.

AVERTISSEMENT: ne touchez pas la fiche ou la souffleuse à neige avec des mains mouillées ou si vous avez les pieds en l'eau.

DANGER: une électrocution risque d'entrainer des blessures graves ou mortelles.

UTILISATION

Cette souffleuse à neige est destinée à balayer la neige des trottoirs, marches, patios, porches et autres surfaces planes en dur, telles que les allées pavées. Utilisez-la uniquement sur des surfaces planes en dur, sans sable, pierres et débris, fils électriques ou autres objets. Le fabricant n'est pas responsable des dégats ou blessures entrainés par une mauvaise utilisation.

Interrupteur déclencheur (fig. 4)

AVERTISSEMENT : la vis sans fin comme

tournier immédiatement après l'allumage de la souffleuse. Tenez les mains et les pieds éloignés de la sans fin.

Pour allumer la souffleuse, tenez-la fermement des deux mains, assurez-vous que la vis sans fin n'est en contact avec aucune surface, puis appuyez sur le bouton de déverrouillage de sécurité (2) tout en appuyant sur l'interrupteur de déclenchement (3).

Une fois la souffleuse demarrée, vous pouvez arrêté d'appuyer sur le bouton de déverrouillage de sécurité.

Pour eteindre la souffleuse, relachez simplement la pression sur l'interrupteur de declenchement.

Retrait de la neige

Avant de commencerer votre travail, vérifie que la zone ne comprend pas de pierres, de débris, de fils électriques ou autres objets.

Vérifiez que toutes les pieces de fixation de la souffleuse (vis, écrous, etc.) sont bien serrées.

Vérifiez régulierement le bon état de la vis sans fin.

Placez la souffleuse de façon à ce que la neige soit projetée dans une direction neprésentant pas de danger, loin de l'utilisateur et des personnes à proximite.

Nettoyez la neige souvent, avant qu'elle ne devienne trop profonde. Il est préférible de déneigerès que possible après la fin de la chute de neige.

Soulevez légèrement la vis sans fin avant de démarrer la souffleuse.

Allumez la souffleuse et penchez-la vers I'avant jusqu'à ce que la lame de raclage touche le sol. Poussez la souffleuse vers I'avant à une vitesse comfortable, assez lente pour dégager entièrement le chemin. La largeur et la profondeur de la neige déterminée la vitesse à laquelle vous avancez.

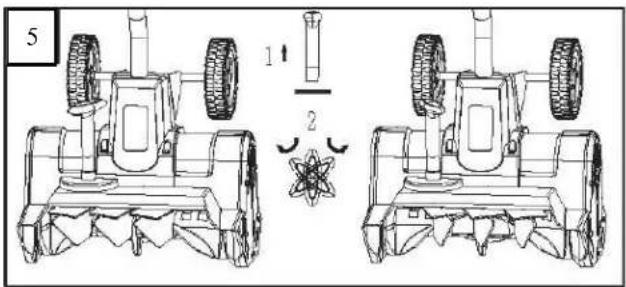

Tirez et tournez la molette de réglage pour diriger la neige vers la droite ou vers la gauche. Pour plus d'efficacité, travailliez dans le sens du vent et superposez légèrement chaque passage.

La

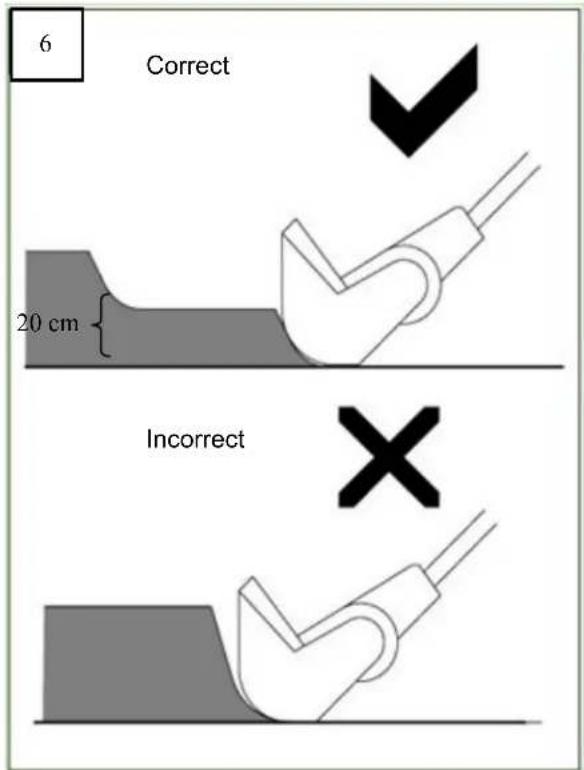

souffleuse à neige peut déneiger jusqu'à 20 cm (8 po) de profondeur à chaque passage. Lorsque vous nettoyez des amoncellements de neige plus profonds, tenez la souffleuse à la fois par la poignée supérieure et par la poignée inférieure. Suivez un mouvement de balancement ou de balayage. Nettoyez la couche supérieure et faites de multiples passages (fig. 6).

UTILISATION

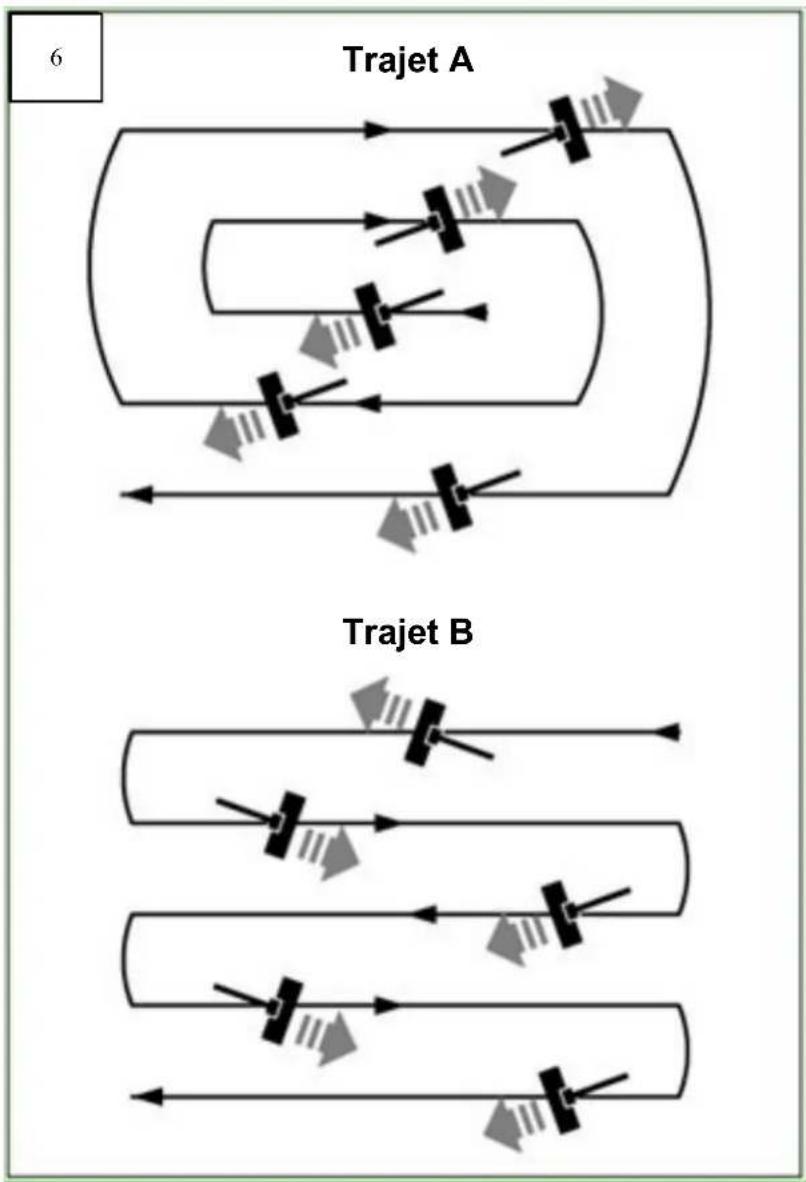

Lorsque vous déneigez sur une grande surface, vous devez suivre un trajet particulier pour dégager complètement la neige. Les trajets suggérés permettent d'éviter de projeter de la neige dans les endroits non voulus et d'avoir à repasser une seconde fois (fig. 6).

Trajet A: projetez la neige vers la droite ou vers la gauche, selon ce qui est possible. Dans les endroits comme une allée assez longue, il est plus avantageux de commencer au milieu. Dégagez un passage du début à la fin, en projetant la neige des deux côtes.

Trajet B: si la neige ne peut être projetée que d'un côté, commencez par l'autre côté.

Racier la neige jusqu'au trottoir usesa prematurement le racleur et la vis sans fin. Afin de proteger ces pieces, laissez 2 ou 5 cm de neige sur le sol et finissez le deneigement avec du sel dégraçant ou une pelle.

Après avoir nettoyé la neige, laissez la souffleuse à neige pendant quelques minutes pour empêcher la formation de glace sur les pieces mobiles. Puis éteignez le moteur, attendez que toutes les pieces en mouvement s'arrêtent, et essuyez la glace et la neige de la souffleuse avec un chiffon propre.

AVERTISSEMENT : pour éviter des blessures graves, ne dégagez pas la goulotte avec les mains ou les pieds.

Cette souffleuse a neige est dotée d'un commutateur de sécurité thermique qui teéindra automatiquement le moteur en cas de surchauffe. Si cela se produit, débranche l'appareil et attendez que le moteur refroidisse. Cela devrait prendre environ deux minutes. Une fois le moteur refroidi, le commutateur se réinitialisera et vous pourrait alors poursuivre l'utilisation normale de l'appareil.

ENTRETIEN ET RANGEMENT

Avant d'effectuer des travaux d'entretien, débranchez l'alimentation électrique.

Un entretien et un nettoyage réguliers de votre souffleuse à neigeMaintiendronson efficacitéet prolongeront sa durée de service.

Après chaque employi, demontez la machine et nettoyez la glace et les débris du ventilateur et de ses évents, de la vis sans fin et du carter.

Utilisez uniquement un chiffon imbibé d'eau chaude et une Brosse à poils doux. Ne mouillez pas la machine et ne la lavez jamais au jet!

N'utilise pas de détergents ou de solvants, car ils pourraient provoquer des dommages irréparables sur la souffleuse à neige. Les produits chimiques risquent en effet de détériorer les pieces en plastique.

Pour protégger la souffleuse à neige de la corrosion lorsqu'elle est rangée pendant de longues périodes, huilez légèrement les pieces métalliques.

Conserve la suffleuse dans un local sec, hors de la portée des enfants.

Pour la sécurité de l'utilisateur, remplacez les pieces usées ou endommagées. Remplacez-les par des pieces d'origine uniquement. Les pieces d'autres souffleuses à neige peuvent ne pas correspondre exactement et risquent de créé une situation dangereuse.

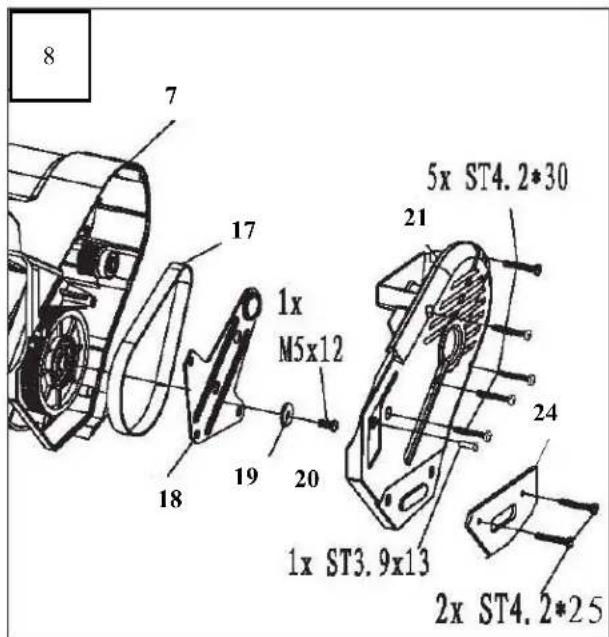

Remplacement de la courroie (fig. 8 et 9)

Les courroies d'entrainment (17) et (13) doivent être remplacées lorsqu'elles sont usées.

Courroie d'entrainment (17)

1. Retirez les vis et le capot (21) et la plaque de friction (24).
2. Retirez la vis (20), la rondelle (19), la plaque de poulie (18) et la courroie (17) des poulies.
3. Installez la nouvelle courroie dans la même rainure que l'ancienne.
4. Remettez la vis, la rondelle (19) et la plaque de poulie (18).
5. Refermez le capot (21) et la plaque de friction (24). Fixez avec des vis.

Petite courroie d'entrainment (13)

1. Repetez les étapes 1 et 2 ci-dessus.
2. Retirez les vis (14) et enlevez l'arbre d'entrainment (12) et la courroie d'entrainment (13).
3. Installez la nouvelle couroie (13) avec l'arbre d'entrainment (12).
4. Fixez avec des vis (14).
5. Remplacer la courroie (17), vis (20), rondelle (19) et la trame de poulie (18).
6. Refermez le capot (21) et la plaque de friction (24). Fixez avec des vis.

MAINTENANCE AND STORAGE

Vis sans fin (fig. 8, 10)

ATTENTION Verifiez les pieces de fixation avant chaque employe. Une vis sans fin mal serree risque d'entrainer des vibrations excessives et d'endommager la souffleuse a neige.

Remplacement de la vis sans fin :

1. Enlever le couvercle (21) et plaque de friction (24). Retirez la vis (20), la rondelle (19), trame (18) de la poulie et la courroie (17).
2. Desserrez I'ecrou situé de I'autre cote de la vis sans fin (26) et demontez la poulie (15) et I'axe de la vis sans fin (27).

3. Remplacez la vis sans fin usée par la vis neuve.

4. ÀpRES assemblage, vérifie que les vis et les écrous sont tous bien serrés.

Lame de raclage (fig. 11)

La lame de raclage s'use et doit être remplacée chaque fois que nécessaire. Une lame de raclage usee peut entrainer des vibrations très importantes et endommager la vis sans fin.

Pour remplacer la lame de raclage :

1. Enlevez les trois vis du bas de la lame et faites glisser la lame vers l'avant pour supprimer..
2. Remplacez la lame de raclage usee par une lame neuve.
3. Fixez avec les trois vis.
4. Assurez-vous que les vis sont bien serrées.

DéPANNAGE
Problème Causes possibles	Solution
Le moteur ne démarre pas.	Machine débranchée.Pas d'électricité.Câble défectueux.	Branchez la machine.Vérifiez l'alimentation électrique.Vérifiez le cordon. Réperez ou remplacez si nécessaire.
Mauvais résultats Courroie d'entrainment usée ou endommagée.Vis sans fin usée ou endommagée.Décharge bouchée.		Remplacez la courroie d'entrainment.Remplacez la vis sans fin. Assurez-vous que les vis et les écrous sont bien serrés.Eteignez la souffleuse à neige et nettoyez la goulotte de décharge.
Vibrations anormales Courroie d'entrainment usée ou endommagée.Vis sans fin usée ou endommagée.Lame de raclage usée ou endommagée.		Remplacez la courroie d'entrainment.Remplacez la vis sans fin. Assurez-vous que les vis et les écrous sont bien serrés.Remplacez la lame de raclage. Assurez-vous que les vis sont bien serrées.

PIECES ET SERVICE

RéPARATION

Pour les pieces ou la réparation, veuillez appeler le 1-800-633-1501 ou visitez-nous en ligne au americanlawnmower.com. Veillez fournir toute l'information pertinente lorsque vous nous appelez ou nous rendez visite.

Pièces de rechange

Le numero de modulo de cet outil se trouve sur une plaque ou une etiquette fixe au bati. Notez Your numero de série dans l'espace prevu ci-dessous.

NOM DE L'ARTICLE
Souffleuse à neige
- NUMERO DE MODELE SN70016
- NUMÉRO DE SÉRIE

Appelez-nous d'abord pour toute question concernant le fonctionnement ou la maintenance

devoitronconenneau1.800.633.1501entre8h00et17h00

heure normale de l'Est, ou obtenez de laide sur americanlawnmower.com

MANUEL DE L'UTILISATEUR SN70016 Souffuse à neige de 16 pouces

Copyright. Tous droits réservés.

POLITIQUE DE GARANTIE

Garantie limitée de deux (2) ans sur l'équipement électrique d'extérieur Earthwise.

Eartwise garantit au propriete d'origine que tout nouveau produit et toute nouvelle piece de remplacement est exempt(e) de defaut de materiaiu et de fabrication et s'engage en vertu de la presente garantie a reparer ou a replacer tout produit defectueux ou toute piece defectueuse a compter de la date d'achat d'origine pendant la période de garantie a l'exception des conditions et des circonstances Indiquees ci-dessous.

Cette garantie s'applique seulement à l'acheteur d'origine dans un magasin de ventes au détail et ne peut être tansférée.

La garantie s'applique si le produit est utilisé pour usage personnel, domestique ou familial. La garantie est nulle si le produit est utilisé à des fins commerciales, industrielles ou locatives.

La garantie n'inclut pas les réparations nécessaires à cause de la négligence ou de l'abus de l'opérateur (y compris la surcharge du produit au-delà de sa capacité ou son immersion dans l'eau), ou l'éché à assembler, opérer, entretenir ou entreprises le produit selon les instructions dans le manuel de l'opérateur.

Cette garantie n'est pas transférable et s'applique seulement au produit vendu directement d'un fournisseur autorisé.

Cette garantie ne s'applique pas à tout produit, neuf ou usage, acheté par le biais de canaux tiers non-automisés.

TOUT DOMMAGE, PERTE OU FRAIS CONSECUTIF, INDIRECT OU CONSÉQUENT QUI POURRAIT RÉSULTER D'UN DÉFAUT, D'UNE DEFAILLANCE OU D'UN DYS FONCTIONNEMENT DU PRODUIT N'EST PAS COUVERT PAR LA GARANTIE. Certains États ne permettent pas l'exclusion ou la limitation de la durée d'une garantie implicite Les restrictions ci-dessus peuvent donc ne pas s'appliquer.

Les produits vendus endommages ou incomplets, vendus « tels quels », ou vendus remis en état, ne sont pas couverts par cette garantie.

Les dommages ou responsabilités provoqués par le transport, une mauvaise manipulation, un mauvais assemblage, une tension ou un câblage incorrect, une mauvaise maintenance, une modification incorrecte ou l'utilisation d'accessores ou d'outils non spécifiquement recommends n'est pas couvert par cette garantie.

Les items consommables qui s'usent lors d'une utilisation normale ne sont pas couverts par la garantie.

La garantie ne couvre pas la détérioration normale de la finition extérieure, y compris, sans s'y limiter, aux égratignures, aux éclats de peinture entailée ou à toute corrosion ou décorration causée par la chaleur, les abrasifs et les nettoyants chimiques.

La garantie n'inclut pas l'installation, l'assemblage ou les réglages normaux expliqués dans le manuel de l'utilisateur.

Les frais de livraison du produit au vendeur ou les frais de returner le produit ou les pieces de rechange au propriétaire ne sont pas couverts par la garantie.

La garantie ne couvre pas la dépréciation normale de la finition extérieure, y compris, sans s'y limiter, aux égratignures, aux éclats de peinture entailée ou à toute corrosion ou décoloration causée par la chaleur, les abrasifs et les nettoyants chimiques.

Une preuve d'achat, original du reçu de vente dated, doit accompagner toute réclamation de garantie.

Dans le cadre d'un engagement permanent d'amélioration de la qualité,

le Fabricant se reserve le droit d'apporter des modifications à des composants ou à la conception si nécessaire.
