W8I HP42 L - Lave-vaisselle WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle encastrable
Marque	Whirlpool
Modèle	W8I HP42 L
Capacité	14 couverts
Alimentation électrique	220-240 V, 50 Hz, 10 A
Programmes	Eco, Intensif Auto 65°, Mixte Auto 55°, Rapide Auto 50°, Rapide 45°, Cristal 45°, Silencieux 55°, Antibactérien 65°, Prélavage, Autonettoyant
Options	Power Clean, Demi-charge, Extra Sec, Départ Différé
Fonctions spéciales	NaturalDry (ouverture automatique de la porte), Éclairage au sol, Programme Favori, Détection de saleté
Consommation d'eau (programme Eco)	9,5 L/cycle
Consommation d'énergie (programme Eco)	0,75 kWh/cycle
Durée du programme Eco	3 h 30 min
Niveaux de dureté d'eau réglables	5 niveaux (de très douce à très dure)
Réservoir de sel régénérant	Capacité environ 0,5 kg, avec témoin de niveau
Distributeur de liquide de rinçage	Avec réglage du dosage (0 à 6)
Système de filtration	Filtre cylindrique, panier filtre, plaque inoxydable (nettoyage mensuel recommandé)
Bras d'aspersion	Bras inférieur, intermédiaire et supérieur (démontables pour nettoyage)
Paniers	Panier supérieur réglable en hauteur avec volets pliables, panier inférieur avec zone Power Clean, panier à couverts amovible
Disponibilité des pièces de rechange	Jusqu'à 7 à 10 ans selon le règlement
Alarme détartrage	Oui, avec blocage de l'appareil si non effectué
Alarme robinet d'eau fermé	Oui

FOIRE AUX QUESTIONS - W8I HP42 L WHIRLPOOL

Que faire si le voyant de sel est allumé ou clignote ?

Le réservoir de sel est presque vide ou vide. Remplissez-le avec du sel régénérant (environ 0,5 kg) et vérifiez le réglage de la dureté de l'eau. Si le voyant clignote, remplissez immédiatement pour éviter d'endommager l'adoucisseur.

Comment régler la dureté de l'eau ?

Allumez l'appareil, maintenez la touche Réglages (Demi-charge) pendant 3 secondes pour entrer dans le menu SEt. Naviguez avec PRECEDENT/SUIVANT jusqu'à afficher 'h' (dureté), puis appuyez sur DÉPART/Pause. Modifiez la valeur (1 à 5) avec PRECEDENT/SUIVANT et validez avec DÉPART/Pause. Consultez le tableau de dureté fourni dans la notice.

Pourquoi mon lave-vaisselle ne démarre-t-il pas ?

Vérifiez que la porte est bien fermée (clic), que l'appareil est branché et que le robinet d'eau est ouvert. Si après une panne de courant, ouvrez la porte, appuyez sur DÉPART/Pause et fermez la porte dans les 4 secondes. Si le panneau ne répond pas, débranchez 1 minute puis rebranchez.

Comment nettoyer les filtres ?

Tournez le filtre cylindrique dans le sens antihoraire et retirez-le. Enlevez le panier filtre en appuyant sur les volets latéraux, puis retirez la plaque inoxydable. Nettoyez le tout sous l'eau courante avec une brosse non métallique. Réassemblez et remettez en place. Effectuez cette opération au moins une fois par mois ou tous les 30 cycles.

Que signifient les alarmes 'dES' ou 'H2O' sur l'écran ?

'dES' indique un besoin de détartrage : utilisez un produit détartrant avec le programme Autonettoyant. 'H2O' signifie que l'arrivée d'eau est coupée ou que le robinet est fermé. Vérifiez l'alimentation en eau et le tuyau d'arrivée.

Comment activer l'option NaturalDry ?

NaturalDry est activé par défaut. Vous pouvez le désactiver dans le menu Réglages (maintenez la touche Demi-charge 3 secondes, naviguez jusqu'à 'd' pour NaturalDry, réglez sur 0 pour désactiver). Cette fonction ouvre automatiquement la porte pendant le séchage pour améliorer les résultats.

Pourquoi ma vaisselle n'est-elle pas bien séchée ?

Assurez-vous que le distributeur de liquide de rinçage est rempli et que le dosage est correct (niveau 4-5 si traces d'eau). Utilisez un programme avec phase de séchage (ex: Eco, Intensif). Si la vaisselle est en plastique ou anti-adhérente, des gouttes peuvent rester. Laissez la porte ouverte 15 minutes après la fin du cycle.

Comment utiliser l'option Power Clean ?

Placez les casseroles et poêles très sales dans la zone dédiée à l'arrière du panier inférieur, face aux jets. Rabattez les supports pour assiettes pour charger les casseroles à la verticale. Activez l'option Power Clean sur le bandeau avant de démarrer le cycle.

Que faire en cas de bruit anormal pendant le lavage ?

Vérifiez que la vaisselle est bien rangée et ne bloque pas les bras d'aspersion. Un excès de mousse (détergent mal dosé) peut aussi causer du bruit. Nettoyez les filtres s'ils sont obstrués. Si le bruit persiste, contactez le service après-vente.

Comment enregistrer un programme favori ?

Sélectionnez le programme souhaité avec les touches PRECEDENT/SUIVANT, puis appuyez sur la touche FAVORI pendant 3 secondes. Le programme sera mémorisé et accessible directement via cette touche.

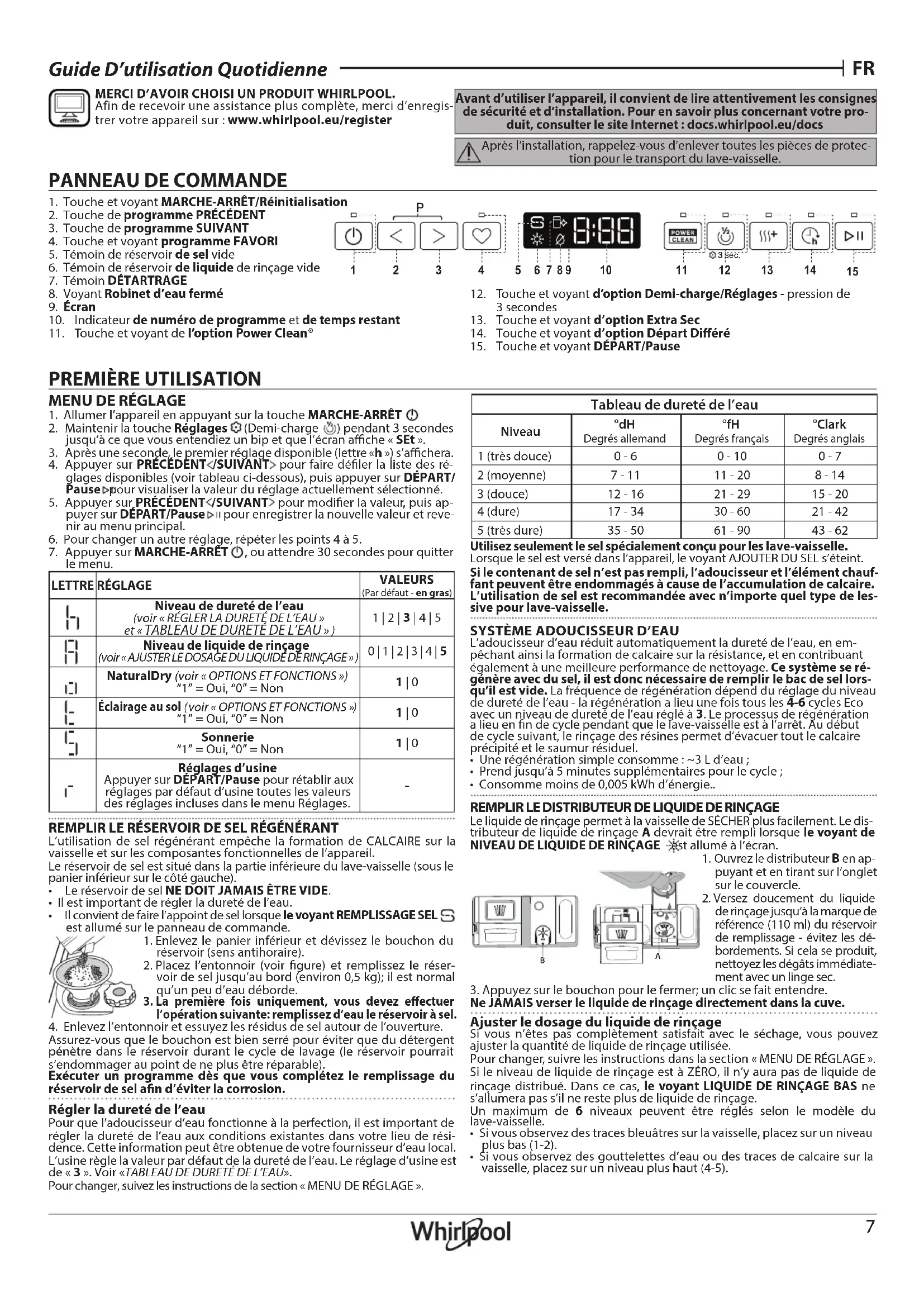

MODE D'EMPLOI W8I HP42 L WHIRLPOOL

MERCI D'AVOIR CHOISI UN PRODUIT WHIRLPOOL.
Afin de receivevoir une assistance plus complète, merci d'enregistre votre(AP)appareil sur:www.whirlpool.eu/register

Avant d'utiliser l'appareil, il convient de dire attentivement les consignes de sécurité et d'installation. Pour en savoir plus concernant votre produit, consulter le site Internet : docs.whirlpool.eu/docs

Après l'installation, rappelez-vous d'enlever toutes les pièces de protection pour le transport du lave-vaisse.

PANNEAU DE COMMANDE

1. Touche et voyant MARCHE-ARRÉT/Réinitialisation
2. Touche de programme PRECÉDENT
3. Touche de programme SUIVANT
4. Touche et voyant programme FAVORI
5. Temoin de réserve de sel vide
6. Témoin de réserve de liquide de rincege vide
7. Témoin DÉTARTRAGE
8. Voyant Robinet d'eau fermé
9. Ecran
10. Indicateur de numero de programme et de temps restant
11. Touche et voyant de l'option Power Clean

1. Touche et voyant d'option Demi-charge/Réglages - pression de 3 secondes
2. Touche et voyant d'option Extra Sec
3. Touche et voyant d'option Départ Différé
4. Touche et voyant DÉPART/Pause

PREMIÈRE UTILISATION

MENUDERÉGLAGE

1. Allumer l'appareil en appuyant sur la touche MARCHE-ARRET
2. Maintenir la touche Reglages (Demi-charge) pendant 3 secondes jusqu'à ce que vous entendiez un bip et que l'écran affiche « SEt »
3. ÀpRES une seconde, le premier réglage disponible (lettre «h») s'affichera.
4. Appuyer sur PRECEDENT/SUIVANT> pour faire défiler la liste des réglages disponibles (voir tableau ci-dessous), puis appuyer sur DÉPART/Pause pour visualiser la valeur du réglage actuellément sélectionné.
5. Appuyer sur PRECEDENT < /SUIVANT> pour modifier la valeur, puis appuyer sur DEPART/Pause ^ 巴 pour enregistrer la nouvelle valeur et revenir au menu principal.
6. Pour changer un autre réglage, repeter les points 4 à 5.
7. Appuyer sur MARCHE-ARRET, ou attendre 30 secondes pour quitter le menu.

LETTRE	RéGLAGE	VALEURS (Par défaut - en gras)
1-1	Niveau de durété de l'eau (voir « RÉGLER LA DURETÉ DE L'EAU » et « TABLEAU DE DURETÉ DE L'EAU »)	1 | 2 | 3 | 4 | 5
1-1	Niveau de liquide de rincçage (voir « AUJUSTER LE DOSAGE DU LIQUIDÉ DE RINÇAGE »)	0 | 1 | 2 | 3 | 4 | 5
1-1	NaturalDry (voir « OPTIONS ET FONCTIONS ») “1” = Oui, “0” = Non	1 | 0
1-1	Éclairage au sol (voir « OPTIONS ET FONCTIONS ») “1” = Oui, “0” = Non	1 | 0
1-1	Sonnerie “1” = Oui, “0” = Non	1 | 0
1-1	Réglages d'usine Appuyer sur DÉPART/Pause pour rétablit aux réglages par défaut d'usine toutes les valeurs des réglages inclues dans le menu Réglages.	-

REEMPLIR LE RÉSERVOIR DE SEL RÉGÉNERANT

L'utilisation de Sel regénérant empêche la formation de CALCAIRE sur la vaisselle et sur les composantes fonctionnelles de l'appareil.
Le réservoir de sel est situé dans la partie inférieure du lave-vaisselle (sous le panier inférieur sur le côte gauche).
Le réservoir de sel NE DOIT JAMAIS ETRE VIDE.
- Il est important de régler la durée de l'eau.
- Il convient de faire l'appoint de Sel lorsque levoyant REMPLISSAGE SEL est allumé sur le panneau de commande.

1. Enlevez le panier inférieur et devissez le bouchon du réservoir (sens antihoraire).
2. Placez l'entonnoir (voir figure) et replisssez le réservoir de sel jusqu'au bord (environ 0,5 kg); il est normal qu'un peu d'eau déborde.

3. La première fois uniquement, vous devez effectuer l'opération suivante: remplissez d'eau le réservoir à sel.

4. Enlevez l'entonnoir et essuyez les résidus de Sel autour de I'ouverture.

Assurez-vous que le bouchon est bien serré pour éviter que du détergent penètre dans le réservoir durant le cycle de lavage (le réservoir pourrait s'endommager au point de ne plus être réparable).
Exécuter un programme dés que vous complètez le replissage du réservoir de sel afin d'éviter la corrosion.

Regler la durete de I'eau

Pour que l'adoucisseur d'eau fonctionne à la perfection, il est important de régler la durée de l'eau aux conditions existantes dans votre lieu de résidence. Cette information peut être obtenue de votre fournisseur d'eau local. L'usine règle la valeur par défaut de la durée de l'eau. Le réglage d'usine est de « 3 » . Voir « TABLEAU DE DURETE DE L'EAU »

Pour changer, suivez les instructions de la section « MENU DE RÉGLAGE »

Tableau de durété de l'eau
Niveau	°dH Degrès allemand	°fH Degrès français	°Clark Degrès angeçais
1 (très douce)	0 - 6	0 - 10	0 - 7
2 (moyenne)	7 - 11	11 - 20	8 - 14
3 (douce)	12 - 16	21 - 29	15 - 20
4 (dure)	17 - 34	30 - 60	21 - 42
5 (très dure)	35 - 50	61 - 90	43 - 62

Utilisez seulement le sel spécialement concu pour les lave-vaisselle.

Lorsque le sel est versé dans l'appareil, le voyant AJOUTER DU SEL s'éteint.

Si le contenant de Sel n'est pas rempli, I'adoucisseur et I'elément chauffant peuvent etre endommages a cause de I'accumulation de calcaire. L'utilisation de sel est recommende avec n'importe quel type de les sive pour lave-valsselle.

SYSTEME ADOUCISSEUR D'EAU

L'adoucisseur d'eau réduit automatiquement la durée de l'eau, en empêchant ainsi la formation de calcaire sur la résistance, et en contribuant également à une meilleure performance de nettoyage. Ce système se régéné avec du sel, il est donc nécessaire de rémplir le bac de sel lorsqu'il est vide. La fréquence de régéeneration dépend du réglage du niveau de durée de l'eau - la régéeneration a lieu une fois tous les 4-6 cycles Eco avec un niveau de durée de l'eau réglé à 3. Le processus de régéeneration a lieu en fin de cycle pendant que le lave-vaisse est ét à l'arrêt. Au début de cycle suivant, le rincage des résines permet d'évacuer tout le calcaire précipité et le saumur résiduel.

• Une régénération simple consomme: 3 L d'eau;
• Prend jusqu'à 5 minutes supplémentaires pour le cycle;
• Consomme moins de 0,005 kWh d'énergie.

REEMPLIR LE DISTRIBUTEUR DE LIQUIDE DE RINÇAGE

Le liquide de rincage permet à la vaissele de SECHER plus facilement. Le distributeur de liquide de rincage A devait etre rempli lorsque le voyant de Niveau DE LIQUIDE DE RINCAGE est allumé a l'écran.

1. Appuyez sur le bouchon pour le fermer; un cli c se fait entendre.

Ne JAMAIS verser le liquide de rincege directement dans la cuve.

Ajuster le dosage du liquide de rincage

Si vous n'etes pas complètement satisfait avec le séchage, vous pouvez ajuster la quantité de liquide de rincage utilisée.

Pour changer, suivre les instructions dans la section « MENU DE RÉGLAGE » Si le niveau de liquide de rincage est à ZERO, il n'y aura pas de liquide de rincage distribué. Dans ce cas, le voyant LIQUIDE DE RINÇAGE BAS ne s'allumera pas s'il ne reste plus de liquide de rincage.
1. Un maximum de 6 niveaux peuvent être régés selon le modele du lave-vaiselle.
- Si vous observez des traces bleuâtres sur la vaisselle, placez sur un niveau plus bas (1-2).
- Si vous observez des gouttelettes d'eau ou des traces de calcaire sur la vaisselle, placez sur un niveau plus haut (4-5).

REEMPLIR LE DISTRIBUTEUR DE DÉTERGENT

Pour ouvrir le distributeur de détergent, utilisez le dispositif d'ouverture C. Inserez le détergent dans le distributeur sec D seulement. Place la quantité de détergent pour le prélavage directement dans la cave.

1. Lorsque vous dozez le détergent, consultez les informations mentionnées précédemment pour ajuster la quantité correcte. À l'intérieur du distributeur D se trouvent des indications pour aider au dosage de la dessive.

2. Enlevez les résidus de détergent sur le bord des récipients avant de fermer le couvercle; un clic se fait entendre.

3. Fermez le couvercle du distributeur de détergent en le tirant vers le haut jusqu'à ce que le dispositif soit fermement en place.

Le distributeur de détergent s'ouvre automatiquement, au moment déterminé par le programme.

L'utilisation d'un détergent non-conçu pour les lave-vaisselle peut provoquer un dysfonctionnement ou des dommages à l'appareil.

UTILISATION QUOTIDIENNE

1. VERIFIER LE BRANCHEMENT DE L'EAU

Assurez-vous que l'appareil est raccordé à un réseau d'alimentation et que le robinet de l'eau est ouvert.

2. ALLUMER LE LAVE-VAISSELLE

Ouvrez la porte et appuyez sur la touche MARCHE-ARRET.

3. CHARGER LES PANIERS (voir CHARGEMENT DES PANIERS).

4. REMPLIR LE DISTRIBUTEUR DE DETERGENT

5. CHOISIR LE PROGRAMME ET PERSONNALISER LE CYCLE

Selectionnez le meilleur programme selon le type de vaisselle et le niveau de saleté (voir DESCRIPTION DES PROGRAMMES) en appuyant sur la touche PRECÉDENT/SUIVANT sélectionné.
Selectionnez les options désirées (voir OPTIONS ET FONCTIONS). Toutes les options ne sont pas compatibles avec tous les programmes.

6. DEMARRER

Démarrez le cycle de lavage en appuyant sur le touche DÉPART/Pause (levoyant est allumé) et en fermant la portedans les 4 secondes. Quand le programme démarre, vous entendez un bip simple. Si la porten a pas été fermée dans les 4 secondes, le signal d'alarme est activé. Dans ce cas, ouvrez la porte, appuyez sur le touche DÉPART/Pause et fermez de nouveau la portedans les 4 sec.

7. FIN DU CYCLE DE LAVAGE

La fin du programme de lavage est indiquée par un son et l'écran affiche END (FIN). Ouvrez la porte et éteignez l'appareil en appuyant sur la touche MARCHE-ARRET.

Pour éviter de vous brûler, attendez quelques minutes avant desterolir la vaisselle. Déchargez les paniers en commençant par le panier inférieur.

MODIFICATION D'UN PROGRAMME EN COURS

Si vous avez selectionné le mauvais programme, vous pouvez le changer, à condition que ce soit fait au tout début du cycle. Pour cela, effectuez une REINITIALISATION de la machine: appuyez sur la touche MARCHE-ARRET et maintenez-la appuyée pendant plus de 3 secondes, et la machine s'eteindra. Le tableau de commande affichera « 0:01 ». Fermez la porte et attendez la fin du cycle de vidange (environ 1 minute). Ouvrez la porte et rallumez la machine en utilisant le bouton MARCHE-ARRET et selectionnèz le nouveau programme de lavage et les évventuelles options souhaitées. Demarrer le cycle en appuyant sur la touche DEPART/Pause et en fermant la porte dans les 4 secondes.

AJOUT DE VAISSELL SUPPLEMENTaire

Sans couper la machine, ouvre la portetout d'abord légerement pour éviter que l'eau n'élabousse (Le voyant DEPART/Pause commence à clignoter) (Attention : Vapeur chaude !) et placer la vaiselle dans le lave-vaisse. Appuyez sur le touche DEPART/Pause et fermez la portet dans les 4 sec, le cycle reprendra a l'endetroit où il a été interrompu

INTERRUPTIONS ACCIDENTELLES

Si la porte est ouverte durant le cycle de lavage, ou s'il y a une panne de courant, le cycle s'interrrompt. Fermez la porte et le cycle reprendra au moment où il a été interrompu UNIQUEMENT SI VOUS APPUYEZ sur la touche DEPART/Pause et fermer la porte dans les 4 secondes.

AVIS ET CONSEILS

CONSEILS

Avant de charger les paniers, enlevez tous les résidus de nourriture sur la vaisseille et videz les verres. Vous n'avez pas besoin de rincer la vaisselle avant de la placer dans le lave-vaisseille.

Placez la vaisse pour qu'elle tienne bien en place et ne risque pas de tomber; et placez les recipients avec les ouvertures vers le bas et les parties concaves/convexes de cote pour permettre a l'eau d'atteindre toutes les surfaces et couler librement.

Avertissement : Verifiez que les couvercles, poignées et poèle à frire n'empechent pas les bras d'aspersion de tourner librement. Placez les petits articles dans le panier à couvert. La vaissele et les casseroles très sales dévaient être placees sur le panier inférieur car les jets d'eau sont plus forts dans cette section et permet un meilleur rendement lors du lavage. Àprouv avoir charge l'appareil, assurez-vous que les bras d'aspersion peuvent bouger librement.

VAISSELLQUINECONVIENTPAS

Vaisseletouvertensbois.

• Verres décoratifs délicats, produits artisanaux, et vaisse l'antique. Les garnitures ne sont pas résistantes.

• Les pieces en matériel synthétique qui ne supportent pas les haute températures.

La vaisse en cuivre ou en etain.

• La vaisselle tachée de cendra, de cire, de graisse lubrifiante, ou d'encre. Les couleurs des garnitures de verre et des pièces d'aluminium/argent peuvent changer et ternir durant le cycle de lavage. Certains types de verre (p. ex. les objets en cristal) peuvent aussivenir opaque après plusieurs cycles de lavage.

VERRES ET VAISSELLE ENDOMMAGÉS

• Seulement utiliser des verres ou de la porcelainne qui sont lavables au lave-vaisse conformément aux recommandations du fabricant.
  Utilisez un détergent doux, ajustat pour la vaisse.
• Retirez les verres et les couverts du lave-vaiselle aussitot que le cycle de lavage est terminé.

ASTUCES SUR L'ECONOMIE D'ENERGIE

Lorsque le lave-vaisse domestique est utilisé conformément aux instructions du fabricant, le lavage de la vaisse dans un lave-vaisse consomme habituellement MOINS D'ENERGIE et d'eau que le lavage à la main.
- Afin d'optimiser l'efficacité du lave-vaisse, il est recommandé de déb-uter le cycle de lavage une fois que le lave-vaisse est totallement charge. Le chargement du lave-vaisse domestique jusqu'à la capacité indiquée par le fabricant contribuera à economiser de l'énergie et de l'eau. Vous trouvrez des informations sur le chargement correct de la vaisselle dans le chapitre CHARGEMENT DES PANIERS.
En cas de chargement partiel, il est recommandé d'utiliser des options de lavage spécifiques si elles sont disponibles (Demi-charge / Zone Wash/ Multizone), en replissant uniquement les paniers sélectionnés. Un chargement incorrect ou une surcharge du lave-vaisse peut augmenter l'utilisation des ressources (telles que l'eau, l'énergie et le temps, et augmenter le niveau de bruit), en réduisant les performances de nettoyage et de sechage.
- Un prérinçage manuel des éléments de vaisselle provoque une augmentation de la consommation d'eau et d'énergie et n'est pas recommandé.

HYGIENE

Pour éviter les odeurs et les dépôts qui pouraient s'accumuler dans le lave-vaisselle, lancer le programme Autonettoyant (sans vaisse à l'intérieur) au moins une fois par mois (voir OPTIONS ET FONCTIONS).

RÉSISTANCE AU GEL

Si l'appareil est installé dans une piece exposée au risque de gel, vidange- le complètement. Fermez la valve d'eau, retirez les tuyaux d'arrivee et de vidange, puis laissez l'eau sécouler. Assurez-vous que I'adouci-sseur d'eau est plein de sel regénérant dissous dans le réservoir de sel, pour protégier l'appareil des températures pouvant aller jusqu'à -20°C. Si I'appareil a été conserved dans des conditions de gel, il doit rester à une température ambiente de 5°C minimum pendant au moins 24 heures avant la première utilisation

TABLEEAU DES PROGRAMMES

Pro-gramme	Description des programmes		Séchage	NaturalDry	Options disponibles (*)	Durée du programme de lavage (h:min)	Consommation d'eau (l/cycle)	Consommation d'énergie (kWh/cycle)
P1 Eco	Éco 50°- Le programme Eco est adapté pour nettoyer la vaisselle non-malement sale. Pour cette utilisation, c'est le programme qui a une consommation d'eau et d'énergie la plus optimale. Il est utilisé pour évaluera la conformité à la législation européen en matière d'éco-conception.		✓	✓	POWER CLEAN	3:30 9,5 0	75
P2 A	Intensif Auto 65° - Programme automatique pour la vaisselle et les casseroles très sales.	Déterminé le degré de saleté de la vaisselle et règle le programme en fonction de celui-ci. Lorsque le capteur dédicte le degré de saleté, une animation apparent sur l'affcheur et la durée du cycle est mise à jour.	✓	✓	POWER CLEAN	2:25-3:10 15	5-24,5 1,30-	,70
P3 A	Mixte Auto 55° - Programme automatique pour de la vaisselle normalement sale avec des résidus d'alments séchéés.		✓	✓	POWER CLEAN	1:20-3:00 7,5	-19,5 0,75-1,20
P4 M	Rapide Auto 50°-Programme automatique pour de la vaisselle normalement et légèrement sale. Le cycle quotidien qui assure un nettoyage optimal et des performances de séchage en moins de temps.		✓	✓	POWER CLEAN	1:00-1:50 7,5	-15,5 0,70-1,10
P5 J	Rapide 45°- Ce programme est recommendé pour une quantité limitée de vaisselle légèrement sale sans résidus d'alments séchéés. N'inclut pas de phase de séchage.	-	✓	½	0:30-0:40 10	-12 0,55-0,65
P6 Y	Cristal 45°- Programme pour la vaisselle délicate, plus sensible aux températures élevées, comme les verres et les tasses.	✓	✓	½	1:40-1:50 12	5-16,5 0,95-	,20
P7 Z	Silencieux 55°- Adequat lorsque l'appareil fonctionne la nuit. Assure un nettoyage et des performances de séchage optimaux avec les plus faibles émissions de bruit.	✓	✓		3:50-4:10 10	5-14,5 0,80-	,15
P8 C	Antibacterien 65°- Vaisselle sale ou très sale, avec lavage antibac-térien supplémentaire. Peut être utilisé pour effectuer l'entretien du lave-vaisselle.	✓	-		1:55-2:10 12	-19 1,40-1,80
P9 D	Prélavage - Utilise ce programme pour rafraîchir la vaisselle qui sera lavée plus tard. N'utilise pas de détergent avec ce programme.	-	✓		0:12 4,5 0	10
P10 E	Autonettoyant 65°- Programme à utiliser pour effectuer l'entretien du lave-vaisselle, à réaliser uniquement lorsque le lave-vaisselle est VIDE en utilisant des détergents spécifique concuts pour l'entretien du lave-vaisselle.	-	-		1:15 11,0	1,10

Les données du programme Eco sont mesures sous des conditions en laboratoire conformément à la norme europeenne EN 60436:2020.

Note pour les laboratoires d'essai : pour toutes informations sur les conditions d'essai comparatif EN, s'adresser à: [e-mail].

Aucun pretraitemement de la vaisselle n'est necessaire avant aunquelconque desprogrammes. *Ls options ne peuvent pas toutesetre utilisées en meme temps.

/les options ne peuvent pas toutes etre anlises en memehe temps.

• • Les valeurs indiquées pour des programmes differents au programme Eco sont fournis à titre indicat unquielement. Le temps reel peut varier selon des facteurs comme la tempé
    rature et la pression de l'eau, la temperature de la piece, la quantité de détergent, la quantité et le type de vaisselle, l'équilibre de la charge, les options supplémentaires sélectionnées,
    et la calibration du capteur. La calibration du capteur peut augmenter la durée du programme jusqu'à 20 minutes.

Les OPTIONS peuvent être sélectionnées/désélectionnées, après avoir choisi le programme, directement en appuyant sur la touche correspondante (si disponibles - les témoin s'allument) (voir le PANNEAU DE COMMANDE).Si une option n'est pas compatible avec le programme selectionné (voir TABLEAU DES PROGRAMMES), le voyant correspondant clignote 3 fois et un bip se fait entendre. La fonction n'est pas activée. Une option peut changer le temps ou la consommation d'eau ou d'énergie du programme.

POWER POWER CLEAN® - Grace aux jets haute pression supplémentaires, cette option fournit un lavage plus intensif et puissant dans le panier inférieur, dans la zone spécifique. Elle est recommendée pour le lavage des poées et des casseroles (Voir la section de chargement Power Clean®).

DEMI-CHARGE - S'il n'y a pas trop de vaisse la laver, une option DEMI-CHARGE est utiliseé pour economiser de I'eau, de I'electricité et du temps en fonction du programme可以选择. Rappelez-vous de diminuier de moitié la quantite de détergent.

+ EXTRA SEC - Une température supérieure pendant le rincege final et une phase de sechage prolongée permettant un sechage amélioré. L'option EXTRA SEC prolonge le cycle de lavage.

DEPART DIFFERÉ - Le début du programme peut être différé entre 30 minutes et 24 heures.

1. Sélectionnez le programme et les options souhaités. Appuyez sur la touche DEPART DIFFÉRÉ (plusieurs fois) pour retarder le début du programme. Régable de 0:30 à 24 heures. Une fois que le réglage de 24 heures est atteint, appuyer encore une fois sur DEPART DIFFÉRÉ pour désactiver la fonction DEPART DIFFÉRÉ.

2. Appuyez sur le touche D'PART/Pause et fermez la porte dans un-delai de 4 sec.: la minuterie commence le compte à rebours.

3. Une fois le temps écoué, le voyant s'éteint et le programme démarre automatiquement.

La Fonction DEPART DIFFÉRÉ ne peut pas être modiée lorsqu'elprogramme est en cours.

DETECTION - Lorsque le capteur detecte le niveau de saleté, une animation apparait sur l'écran (environ 20 min.) et la durée du cycle est mise à jour. La DETECTION est destinée au niveau de salissure de la vaisselle et elle est présente pour tous les cycles de lavage (excepté Eco) en ajustant le programme en conséquence.

PROGRAMME FAVORI - Le programme favori peut etre enregistré et sera facilement accessible. Trouver le programme en utilisant PRECEDENT/SUIVANT, puis appuyer sur la touche de programme FAVORI pendant 3 secondes.

ÉCLAIRAGE AU SOL - Unvoyant LED projeté sur le sol indique que le lave-vaisselle fonctionne. Levoyant s'est à la fin d'un cycle. Cette fonction est active par défaut, mais il est possible de la désactiver dans le « MENU DE RÉGLAGE »

NaturalDry - C'est un système de sechage à convection qui ouvre automatiquement la portependant/aprés la phase de sechage pour assurer une performance de sechage exceptionnelle chaque jour. La portesouvre à la temperature qui est sure pour les meubles de votre cuisine. A titre de protection supplémentaire contre la vapeur, un adhesif anti-vapeur spécifique concu est livre avec le lave-vaiselle. Pour voir comment poser cet adhesif, consulter le GUIDE D'INSTALLATION. Cette fonction est active par défaut, mais il est possible de la désactiver dans le « MENU DE RÉGLAGE »

DETARTRAGE - Alarme - Une accumulation de tartre a etedetected sur des composants internes de l'appareil. Verifier si le Reglage de Durete de I'eau est la valeur correcte et si du sel est present dans le reservoir de sel (voir PREMIÈRE UTILISATION), sui utilisier un produit detartrant (la marque WPro est recommandee) avec le programme Autonettoyant. Apreu n'detartrage reussi, icone s'eteindra. Si les actions ci-dessus ne sont pas realizedes, les performances du produit se déterioreront. Un avertissement de « Detartrage » commencera a clignoter et une alarme « dES » apparaitra sur I'ecran. Si aucune action n'est entreprises, l'appareil pourra encore efectuer quelques cycles de lavage (nome indique pendant I'affichage de I'alarme « dES ») puis il sera BLOQUE pour eviter les dommages aux composants, avec seulement le programme Autonettoyant disponible. La réalisation d'un detartrage complet debloquera le produit. En cas de quantités très importantes de tartre, il est possible de devoir lancer deux fois successivement le programme Autonettoyant pour que le detartrage soit efficace.

ROBINET D'EAU FERMÉ - Alarme Clignote lorsqu'il n'y a pas d'arrivée d'eau ou que le robinet d'eau est fermé.

CHARGEMENT DES PANIERS

PANIERLEPLUSHAUT

Le panier le plus haut fournit une Zone de Lavage nettoyage cible les bolfs, les mugememe les grands plats et les couve que vous charge normalement dans les paniers inferie

ce qui donne plus de place pour le reste de la vaisselle quotidienne.

Déparer les couverts facilité le rangement après le cycle de lavage et améliore les programmes de lavage et de séchage.

Les couteaux et autres ustensiles avec des bords tranchants doivent être placés dans le panier à couvert avec la pointe vers le bas.

PANIER SUPERIEUR

Chargez la vaisselle delicate et légère: verres, tasses, soucoupes, saladiers bas. Le panier supérieur comprend des supports rabattables qui peuvent être utilisés dans une position verticale lorsque vous place les assiettes à thé ou à dessert, ou abaisée pour charger les bolfs et autres recipients.

(exemple de chargement du panier supérieur)

Ajuster la hauteur du panier supérieur

Vou pousse ajuster la hauteur du panier supérieur : position élevée pour placer la vaisselle encombrante sur le panier inférieur et éviter les chocs avec le panier supérieur ; en créé plus d'espace en hauteur.

Le panier supérieur comprend un dispositif de reglage de la hauteur (voir figure). Sans appuyer sur les leviers, simplement soulever en tenant le panier sur les cotés jusqu'à ce qu'il soit stable en position élevée. Pour abaisser le panier, appuyez sur les leviers A sur les cotés du panier et déplacez-le vers le bas.

Nous vous conseillons fortement de ne pas ajuster la hauteur du panier lorsqu'il est charge.

Ne JAMAIS soulever ou abaiser un seul cote du panier.

Volets pliables avec positions ajustables

Les volets pliables lateraux peuvent etre plies ou déplie afin d'optimiser la disposition de la vaisselle a l'intérieur du panier. Les verres de vin peuvent etre place des facon sécurité dans les volets pliables en inscrerant le pied de chaque verre dans la fente correspondante.

Selon le modele:

• pour déplier les volets, il est nécessaire de les couilsser vers le haut et de les tourner ou de les libérer des fixations et de les tirer vers le bas.
  pour replier les volets, il est nécessaire de les tourner et de les faire coulisser vers le bas ou de les tirer vers le haut et de les accrocher aux fixations.

PANIER INFÉRIEUR

Pour les poées, les couvercles, les plats, les saladiers, les couverts, etc. Les grands plats et les grands couvercles dévaient être placés sur le côte pour éviter qu'ils n'entravent le fonctionnement des bras d'aspersion.
Le panier inférieur comprend des supports rabattables qui peuvent être places en position verticale pour charger des assiétés, ou en position horizontale (bas) pour faciliter le chargement des casseroles et des saladiers.

(example de chargement du panier inférieur)

POWER CLEAN

Power Clean® utilise des jets d'eau spéciaux, situés à l'arrière de la cave, pour laver les articles très sales avec une intensité plus élevé. Le panier inférieur comprend une zone d'espace, un support spécial qui se trouve à l'arrière du panier, qui peut être utilisé pour supporter les poées à friré et les moules dans une position verticale, prénant ainsi moins de place. Placer les poées et les casseroles face aux jets Power Clean® situés à l'arrière de la cuve et activez POWER CLEAN sur le bandeau.

Comment utiliser Power Clean.
1. Reglez la zone Power Clean (G) en rabattant les supports pour assiéttes arrirées pour charger des casseroles.
2. Chargez les grands plats et les casseroles en les inclinant à la verticale dans la zone Power Clean. Les casseroles doivent être inclinées dans la direction des jets d'eau haute pression.

PANIER A COUVERT

Il comprend des grilles supérieures pour placer les couverts plus facilement. Le panier à couvert doit uniquement être place à l'avant du panier inférieur.

Les couteaux et autres ustensiles avec des bords tranchants doivent être placés dans le panier à couvert avec la pointe vers le bas, ou places à l'horizontal dans le compartment rabattable sur le panier supérieur.

NETTOYAGE ET ENTRETIEN

NETTOYER L'ENSEMBLE FILTRE

Nettoyez régulierément l'ensemble filtré pour éviter qu'il ne se bouche et pour permettre aux eaux usées de bien s'éliminer.
L'utilisation du lave-vaisselle avec des filtres obstrués ou des corps étrangers à l'intérieur du système de filtration ou des bras de lavage peut provoquer un dysfonctionnement du lave-vaisselle en réduisant l'efficacité de lavage, en augmentant le bruit de fonctionnement et la consommation d'électricité.
L'ensemble filtré comprend trois filtres qui séparent les résidus de nourriture de l'eau de lavage pour ensuite faire circuler l'eau.
N'utilise pas le lave-vaisselle sans les filtres ou si un filtre est mal ajusté. Au moins une fois par mois ou tous les 30 cycles, vérifie l'assemblage du filtre et si nécessaire, nettoyez-le minutieusement sous l'eau courante, en utilisant une Brosse non-métallique et en suivant les instructions ci-dessous:
1. Tournez le filtré cylindrique A dans le sens antihoraire et retireze-le (Fig. 1). Il est important lors de la réinstallation du filtré que les deux triangles indiqués sur le zoom correspondent.
2. Enlevée le panier du filtré B en appliquant une légère pression sur les volets lateraux (Fig. 2).
3. Retirez la plaque du filtré en acier inoxydable C (Fig. 3).
4. Si vous trouvez des objets étrangers ( comme la porcelaine, des os, des pépins de fruits, etc), enleveze-les minutieusement.
5. Inspector la cavite et enlever les résidus de nourriture. NE JAMAIS EN-LEVER la protection de la pompe du cycle de lavage (indique par la flèche) (Fig 4).
Après avoir nettoyé les filtres, assembliez de nouveau l'ensemble filtré et remettez-le en place correctement; c'est très important pour que le lave-vaisseille garde son efficacité.

2

NETTOVER LES BRAS D'ASPERSION

A l'occasion, des résidus de nourriture s'incrustent dans les bras d'aspersion et bloquent les trouss utilisés pour asperger de l'eau. Il est donc conseilé de vérifier les bras de temps en temps et de les nettoyer avec une petite brosse non métallique.

Pour démonter le bras d'aspersion intermédiaire, il faut déclipser l'ensemble collecteur d'eau situé sous le panier supérieur.

Le panier le plus haut dispose d'un tube de lavage fixe avec toutes les buses de lavage orientées vers le haut. Pour le nettoyer, vous pouvez faire couilisser le panier vers l'extérieur et avec une pince, enlever les éléments qui peuvent s'être logés dans les buses.

Lebras d'aspersion inférieur se demontene en le tirant vers le haut, tout en le tournant dans le sens inverse des aiguilles d'une montre. Pour remonter le bras d'aspersion inférieur, il faut le pousser vers le bas tout en le tournant dans lesens des aiguilles d'une montre.

Lebras d'aspersion supérieur se demontene en le tirant vers le bas, tout en le tournant dans le sens inverse des aiguilles d'une montre. Pour remonter le bras d'aspersion supérieur, il faut le pousser vers le haut tout en le tournant dans lesens des aiguilles d'une montre.

DéPANNAGE

Si voit lave-vaiselle ne fonctionne pas correctement, verifiez si le probleme peut etre resolu en suivant la liste ci-apres. Pour d'autres erreurs ou problemes, contactez le Service apres-vente agree dont les coordonnées peuvent etre trouvées dans le livre de garantie. Les pieces de rechange seront disponibles pour une période allant jusqu'a 7 ou jusqu'a 10 ans, selon les exigences specifiques du reglement.

PROBLÉMES CAUSES POSSIBLES SOLUTIONS
S L'indicateur del sel est allumé	Le réservoir de sel est presque vide.	Remplissez le réservoir de sel régénérant (voir REMPLIR LE RÉSERVOIR DE SEL). Reglez la durée de l'eau (voir TABELAU DE DURETÉ DE L'EAU).
S Le voyant del niveau del sel clignote	Le réservoir de sel est vide.	Remplissez le réservoir avec du sel dés que possible. L'utilisation de l'appareil sans sel peut provoquer des dommages à ses composants internes.
L Le voyant del liquide de rinceage est allumé ou clignote	Le distributeur del liquide de rinceage est vide. (Après le replissage, il est possible que le voyageur du liquide rinceage resté allumé pendant un certain temps).	Remplissez le distributeur avec du liquide de rinceage (voir REMPLIR LE DISTRIBUTEUR DE LIQUIDE DE RINÇAGE).
R Royant de détartrage est allumé ou clignote; L'alarme « dES » s'affiche.	Du calcaire s'accumule sur les composants internes de l'appareil.	Détartrazl'appareil immédiatement en utilisant le programme Autonettoyant et un produit détartrant disponible dans le commerce (voir OPTIONS ET FONCTIONS). Remplissez le réservoir avec du sel. Vérifiez le réglage de la durée de l'eau. Si l'apparil n'est pas détartré, il arrête de fonctionner.
Le lave-vaiselle ou les commandes ne fonctionnent pas.	L'appareil n'est pas bien branché. Insérez la fiche Panne de courant.	Dans la prise de courant. Pour des raisons de sécurité, le lave-vaiselle ne redémarrera pas automatiquement lors du rétablissement du courant. Ouvrez la porte du lave-vaiselle, appuyez sur le touche DÉPART/Pause, et fermez la porte dans les 4 secondes.
	La porte du lave-vaiselle n'est pas fermée. La tige du système NaturalDry n'est pas rentrée	Poussez vigoureusement la porte pour entendre le « clic ».
	Un cycle est interrompu en cas d'ouverture de la porte pendant plus de 4 secondes.	Appuyez sur DÉPART/Pause et fermez la porte dans les 4 secondes.
	Le panneau de commande ne répond pas ou le message F6 E1 est affché.	Éteignez l'apparil en appuyant sur la touche MARCHE-ARRÉT/Réinitialisation, rallumez-le environ une minute après, et redémarré le programme. Si le problème persisté, débranchez l'apparil pendant 1 minute, puis rebranchez-le.
Le lave-vaiselle ne se vidange pas. L'affector indique: F7 E3 ou F9 E1	Le filtre est bouché par des résidus de nourriture ou du calcaire.	Nettoyez le filtre et détartrazl'appareil (voir NETTOYER L'ENSEMBLE FILTRÉ et INSTRUCTION POUR LE DETARTRAGE).
	Le tuyau de vidange est plié. Vérifiez le tuyau de vi	dange (voir INSTRUCTIONS D'INSTALLATION).
	Le conduit de vidange de l'évier est bouché. Nettoy	vez le conduit de vidange de l'évier.
Le lave-vaiselle fait beaucoup de bruit.	La vaisse s'entrechoque. Replacez la vaisse coorrectement (voir CHARGEMENT DES PANIERS).Une quantité de mousse excessive est présente.	Le détergent a été mal mesuré ou il n'est pas adéquat pour les lave-vaiselle (voir REMPLISSAGE DU DISTRIBUTEUR DE DÉTERGENT). Reliancez le cycle en cours en éteignant le lave-vaiselle, puis en le rallumant, sélectionnez un nouveau programme, appuyez sur MARCHE-ARRÉT et fermez la porte dans les 4 secondes. Merci de ne pas ajouter de détergent.
	La vaisse n'a pas été bien rangée.	Replacez la vaisse correctement (voir CHARGEMENT DES PANIERS).
	Le filtre est bouché par des résidus de nourriture ou du calcaire.	Nettoyez l'ensemble de filtre (voir NETTOYAGE ET ENTRETIEN).
La vaisse n'est pas propre.	La vaisse n'a pas été bien rangée.	Replacez la vaisse correctement (voir CHARGEMENT DES PANIERS).
	Les bras d'aspersion ne tournent pas librement, ils sont générés par la vaisse.	Replacez la vaisse correctement (voir CHARGEMENT DES PANIERS). Vérifiez que le panier supérieur est dans la position correcte et ajuster le (lever) si nécessaire.
	Le cycle de lavage n'est pas(assez intensif.	Sélectionnez le cycle de lavage approprié (voir TABLEAU DES PROGRAMMES).
	Une quantité de mousse excessive est presente.	Le détergent a été mal mesuré ou il n'est pas adéquat pour les lave-vaiselle (voir REMPLIR LE DISTRIBUTEUR DE DÉTERGENT).
	Le bouchon du comportement de liquide de rinceage n'est pas bien fermé.	Assurez-vous que le bouchon du distributeur de liquide de rinceage est fermé.
	Le filtre est bouché par des résidus de nourriture ou du calcaire.	Nettoyez le filtre et détartrazl'appareil (voir NETTOYER L'ENSEMBLE FILTRÉ).
	Le réservoir de sel est vide. Remplir le réservoir de sel (voir REMPLIR LE RÉSERVOIR DE SEL).	sel (voir REMPLIR LE RÉSERVOIR DE SEL).
PROBÉMES	CAUSES POSSIBLES SOLUTIONS
L'eau n'arrive pas au lave-vaisselle.L'afficheur indique:H2O et est allumé;une alarmé sonore détentit.	L'alimentation d'eau est vide ou le robinet est fermé.Leyau d'arrivée d'eau est plié.Le tamis dans le tuyau d'arrivée d'eau est obstrué, vous doivent le nettoyer.	Assurez-vous qu'il y a de l'eau dans le circuit d'alimentation ou que le robinet est ouvert.Vérifiez le tuyau d'entrée (voir INSTALLATION). Ouvrez la porte du lave-vaisselle, appuyez sur le touche D'PART/Pause, et fermez la porte dans les 4 secondes.Vérifiez et nettoyez le tamis dans le tuyau d'entrée d'eau. Ouvrez la porte du lave-vaisselle, appuyez sur le touche D'PART/Pause, et fermez la porte dans les 4 secondes.
Le lave-vaisselle terminée son cycle prématurément.L'afficheur indique:F8 E3.	Le bouchon du compartment de liquide de rincege n'est pas bien fermé.Leyau de vidange est positionné trop bas ou se vide dans le système d'évacuation domestique.Une quantité de mousse excessive est présente.	Nettoyez le filtre et détarrez l'appareil (voir NETTOYER L'ENSEMBLE FILTRÉ et INSTRUCTION POUR LE DETARTRAGE).Vérifiez que le tuyau de vidange n'est pas trop engagé dans la canalisation murale du réseau d'évacuation des eaux usées (voir INSTALLATION). En cas d'un branchement du tuyau de vidange sur le syphon d'un évier de cuisine, il faut installer un dispositif anti-retour pour éviter le risque de siphonnage du lave-vaisselle.Le détergent a été mal mesuré ou il n'est pas ajustat pour les llave-vaisselle (voir REMPLIR LE DISTRIBUTEUR DE DÉTERGENT).Vérifiez si l'alimentation en eau présente des fuites ou d'autres problèmes laxant entrer de l'air.
La vassille n'est pas bien séchéée.	Il n'y a pas de liquide de rincege ou le dosage est trop faible.La vassille a été chargée après l'ouverture automatique de la porte mais avant la fin du cycle effectif.La vassille est positionnée trop à plat.Lécle sélectionné n'a pas de phase de séchage.La vassille est anti-adhérente ou en plastique.	Assurez-vous que le distributeur de liquide de rincege est rempli (voir REMPLIR LE DISTRIBUTEUR DE LIQUIDE DE RINÇAGE). Les tablettes multifonctions ne donnent pas un résultat de séchage aussi bon que l'utilisation effective de liquide de rincege.Assurez-vous que le cycle a pris fin avant de commencer à décharger la vassille (voir UTILISATION QUOTIDIENNE). Pour des résultats de séchage encore meilleurs, il est recommendé de laisser la vassille à l'intérieur du lave-vaisselle avec la porte ouverte pendant 15 minutes supplémentaires après la fin du cycle.Si vous constatiez des flaques d'eau dans les cavités des tasses, mugs ou bolts, essayez de charger la vassille (en particulier dans le panier supérieur) de manière plus inclinée pour permettre à l'eau de s'égouter davantage avant que le séchage ne débute.Vérifiez sur le TABLEAU DE PROGRAMMES si le programme séLECTIONné est équipé dans la phase de séchage. Un cycle sans phase de séchage ne peut pas donner une efficacité de séchage sou Haitée, il est donc recommandé de changer la sélection de cycle pour cette qui présente une phase de séchage.II est normal qu'il reste quelques gouttes d'eau sur ce type de matériel.
La vassille et les verres ont des traces bleues ou des teintes bluteutes.	Le dosage du liquide de rincege est excessif. Ajuster le dosage à une valeur inférieure.
Des traces de calcaire ou un film blanc sont presents sur la vaisse et les verres.	Le réserve à sel est vide.Légrlage de la durée de l'eau est trop bas.Lébouchon du réserve de sel n'est pas bien fermé.Léreserveur de liquide de rincege est vide ou le dosage de liquide de rincege est insuffistant.Léverageur de liquide de rincege est vide ou le porte de l'air ne doit être clos.	Remplissez le réserveir avec du sel dés que possible. L'utilisation de l'appareil sans sel peut provoquer des dommages à ses composants internes.Augmenter le réglage (voir TABLEAU DURETE DE L'EAU).Vérifiez et fermez le bouchon du réserveur de sel.Remplissez le distributeur avec du liquide de rincege et vérifie le réglage du dosage (pour plus d'informations - voir REMPLIR LE DISTRIBUTEUR DE LIQUIDE DE RINÇAGE).
Le lave-vaisselle affiche F8 E5	La vanne est bloquée ou défectueuse.	Fermez le robinet d'eau, si possible. Ne coupez pas l'alimentation électrique. Appelez la maintenance.

Voutrouvez les documents normatifs, la documentation standard, le classement des pieces de rechange et des informations supplémentaires sur les produits:

En utilisant le QR code sur votre produit et visitant notre site web docs.whirlpool.eu/docs

• En visitant notre site web parts-selfservice.europeanappliances.com
• Vous pouvez également contacter notre Service après-vente (voir numero de téléphone dans le livre de garantie). Lorsque vous contactez notre Service après-vente, veuillez indiquer les codes figurant sur la plaque signalétique de l'appareil.

Les informations relatives au modele peuvent etre trouvées enutilisant le QR-Code figurant sur l'etiquette energetique. L'etiquette comprend egalment I'identifant du modele qui peut etre utilisé pour consulter le portail du registre sur le site https://eprel.ec.europa.eu.
