BEDIENUNGSANLEITUNG W8I HP42 L WHIRLPOOL

FRDEBedienungsanleitung

DANKE, DASS SIE SICH FÜR EIN WHIRLPOOL PRODUKT ENTSCHIEDEN HABEN. Für eine umfassendere Unterstützung melden Sie Ihr Gerät bitte an unter: www.whirlpool.eu/register ERSTER GEBRAUCH Diese Sicherheits- und Installationsanweisungen vor dem Gebrauch aufmerksam durchlesen. Weitere Informationen über Ihr Produkt sind auf folgender Website verfügbar: docs.whirlpool.eu/docs runtergeladen werden. Denken Sie nach der Installation daran, sämtliche Teile zum Transportschutz aus dem Geschirrspüler zu entfernen. EINSTELLUNGSMENÜ

1. Gerät mit der EIN-AUS -Taste einschalten.

2. Halten Sie die Einstellungen (Halbe Füllmenge - Taste ) 3 Sekun-

den lang, bis Sie einen Piepton hören und das Display „SEt” anzeigt.

3. Nach einer Sekunde wird die erste verfügbare Einstellung (Buchstabe

4. Drücken Sie ZURÜCK /WEITER zum Durchblättern der Liste der

verfügbaren Einstellungen (siehe Tabelle unten). Drücken Sie dann START/Pause , um den Wert der aktuell ausgewählten Einstellung zu ändern.

5. Drücken Sie ZURÜCK /WEITER , um den Wert zu ändern, dann drücken

Sie START/Pause , um den neuen Wert zu speichern und zum Haupt- menü zurückzukehren.

6. Zum Ändern einer weiteren Einstellung wiederholen Sie die Punkte

7. Drücken Sie EIN-AUS oder warten Sie 30 Sekunden, um das Menü zu

Mit der Verwendung von Salz werden KALKABLAGERUNGEN auf dem Ge- schirr und den funktionalen Komponenten des Geschirrspülers verhindert. Der Salzbehälter bendet sich im unteren Teil des Geschirrspülers (unter dem Unterkorb auf der linken Seite).

• DER SALZBEHÄLTER DARF NIE LEER SEIN!

• Es ist wichtig, die Wasserhärte einzustellen.

• Salz muss eingefüllt werden, wenn auf der Bedienblende die Anzeige- leuchte der SALZNACHFÜLLANZEIGE aueuchtet.

1. Ziehen Sie den Unterkorb heraus und schrauben Sie

den Salzbehälterdeckel gegen den Uhrzeigersinn ab.

2. Setzen Sie den Trichter auf (siehe Abbildung) und füllen

Sie den Behälter bis zum Rand mit Salz (ca. 0,5 kg), es ist normal,wenn etwas Wasser ausläuft.

3. Nur beim ersten Mal: Befüllen Sie den Salzbehälter

4. Den Trichter abnehmen und die Salzreste vom Önungsrand entfernen.

Sicherstellen, dass der Deckel fest angeschraubt ist, so dass kein Spülmittel während dem Waschprogramm in den Behälter gelangt (dies könnte den Wasserenthärter irreparabel beschädigen). Lassen Sie jedes Mal, sobald Sie das Nachfüllen des Salzbehälters beendet haben, ein Programm laufen, um Korrosion zu vermeiden. BUCHSTABE EINSTELLUNG WERTE (Standard - fettgedruckt) Wasserhärtegrad (siehe “WASSERHÄRTE EINSTELLEN” und “WASSERHÄRTE-TABELLE”) 1 | 2 | 3 | 4 | 5 Dosierstufe des Klarspülers (siehe “KLARSPÜLERDOSIERUNG”) 0 | 1 | 2 | 3 | 4 | 5 NaturalDry (siehe “OPTIONEN UND FUNKTIONEN”) “1” = Ein, “0” = Aus 1 | 0 Licht am Boden (siehe “OPTIONEN UND FUNKTIONEN”) “1” = Ein, “0” = Aus 1 | 0 Ton “1” = Ein, “0” = Aus 1 | 0 Werkseinstellungen Drücken Sie START/Pause zum Rücks- tellen aller Werte der Einstellungen im Einstellungsmenü auf die Standardwerk- seinstellung.

Wasserhärte einstellen Damit der Wasserenthärter perfekt arbeiten kann, muss die Wasserhärte je nach der aktuellen Wasserhärte in Ihrem Haus eingestellt werden. Diese Information erhalten sie bei Ihrem örtlichen Wasserversorger. Die werkseitige Einstellung ist „3“ für eine durchschnittliche Wasserhärte. Zum Ändern befolgen Sie die Anweisungen im Abschnitt „EINSTELLUNGSMENÜ“. Verwenden Sie bitte nur Spezialsalz für Geschirrspüler. Nach dem Einfüllen des Salzes erlischt die SALZNACHFÜLLANZEIGE. Wenn der Salzbehälter nicht gefüllt ist, könnten Kesselsteinablage- rungen den Wasserenthärter und das Heizelement beschädigen. Die Verwendung von Salz wird bei jeder Art von Geschirrspülmittel empfohlen. WASSERENTHÄRTUNG Der Wasserenthärter reduziert automatisch die Wasserhärte, verhindert Kesselsteinablagerungen am Heizelement und trägt somit zu einer höher- en Reinigungsleistung bei. Dieses System regeneriert sich mit Salz, daher ist es erforderlich, Salz in den Behälter zu füllen, wenn dieser leer ist. Die Regenerierungshäugkeit hängt von eingestellten Stufe für die Wasser- härte ab - die Regenerierung ndet einmal alle 4-6 Eco-Zyklen bei Wasser- härte auf 3 statt. Der Regenerationsprozess ndet zu Beginn des Programms mit zusätzlichem Frischwasser statt.

• Eine einzelne Regeneration verbraucht: ~3 l Wasser;

• Das Programm dauert bis zu 5 Minuten länger;

• Energieverbrauch unter 0,005 kWh.

KLARSPÜLERSPENDER AUFFÜLLEN

Klarspüler macht das TROCKNEN von Geschirr einfacher. Der Klarspülerspen- der A muss aufgefüllt werden, wenn das KLARSPÜLER AUFFÜLLEN Anze- igelicht auf der Bedienblende leuchtet.

1. Den Behälter B durch Drüc-

ken und Anheben der Zunge am Deckel önen.

2. Den Klarspüler vorsichtig bis

zur maximalen Füllstand- smarkierung (110 ml) an der Füllönung einfüllen und ein Überlaufen vermeiden. Andernfalls sofort mit einem trockenen Tuch abwischen.

3. Den Deckel schließen bis er einrastet.

Füllen Sie den Klarspüler NIEMALS direkt ins Innere des Geschirrspülers. Klarspülerdosierung Sollte das Trockenergebnis unzufrieden stellend sein, kann die Klarspüler- dosierung neu eingestellt werden. Zum Ändern befolgen Sie die Anweisungen im Abschnitt „EINSTELLUNGS- MENÜ“. Die Klarspülerstufe kann auf NULL eingestellt werden. In diesem Fall wird kein Klarspüler ausgegeben. Die Kontrollleuchte zur ANZEIGE DES FE- HLENDEN KLARSPÜLERS leuchtet nicht mehr auf. Je nach Gerätemodell können bis max. 6 Stufen eingestellt werden.

• Wenn Sie bläuliche Streifen auf dem Geschirr sehen, stellen Sie eine nie- drigere Zahl ein (0-3).

• Wenn Wassertropfen oder Kalkablagerungen auf dem Geschirr sind, eine höhere Zahl einstellen (4-5).

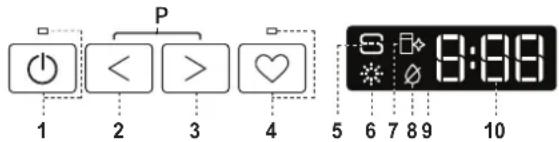

1. EIN-AUS/Reset Taste mit Anzeigelicht

2. ZURÜCK Programm-Taste

3. WEITER Programm-Taste

4. FAVORITEN-Programm-Taste mit Anzeigelicht

5. Anzeigelicht für Salzbehälter leer

6. Anzeigelicht für Klarspüler leer

7. ENTKALKEN - Anzeigelicht

8. Wasserhahn zu Anzeigelicht

10. Programmnummer und verbleibende Zeitanzeige

11. Power Clean®-Optionstaste mit Anzeigelicht

12. Halbe Füllmenge-Optionstaste mit Anzeigelicht/ Einstellungen

13. Extra Trocken-Optionstaste mit Anzeigelicht

14. Startvorwahl-Optionstaste mit Anzeigelicht

15. START/Pause - Taste mit Anzeigelicht

1. ANSCHLUSS AN DIE WASSERLEITUNG PRÜFEN

Sicherstellen, dass der Geschirrspüler an die Wasserleitung angeschlos- sen und der Wasserhahn auf ist.

2. SCHALTEN SIE DEN GESCHIRRSPÜLER EIN

Tür önen und EIN-AUS-Taste drücken.

3. KÖRBE BELADEN (siehe KÖRBE BELADEN)

4. EINFÜLLEN DES SPÜLMITTELS

5. PROGRAMM WÄHLEN UND DAS PROGRAMM ANPASSEN

Das am besten geeignete Programm je nach Besteckart und Ver- schmutzungsgrad (siehe PROGRAMMBESCHREIBUNG) durch Drücken der gewählten ZURÜCK/WEITER-Taste auswählen. Die gewünschten Optionen auswählen (siehe OPTIONEN UND FUNKTIONEN). Nicht alle Op- tionen sind mit allen Programmen kompatibel.

Starten Sie das Spülprogramm mit der Taste START/Pause (LED leuchtet) und schließen Sie die Tür innerhalb von 4 Sek. Bei Programmstart ertönt ein einzelner Piepton. Wenn die Tür nicht innerhalb von 4 Sek. geschlos- sen wurde, ertönt der akustische Alarm. Önen Sie in diesem Fall die Tür, drücken Sie die Taste START/Pause und schließen Sie die Tür erneut innerhalb von 4Sekunden.

7. ENDE DES SPÜLPROGRAMMS

Das Ende des Spülprogramms wird durch Pieptöne angegeben und auf dem Display erscheint END (ENDE). Die Tür önen und das Gerät mit der EIN-AUS-Taste ausschalten. Vor Entnahme des Bestecks einige Minuten warten - um Verbrennungen zu vermeiden. Die Körbe entladen, mit dem Unteren beginnen.

ÄNDERN EINES LAUFENDEN PROGRAMMS

Wenn ein falsches Programm ausgewählt wurde, kann es geändert werden, wenn es gerade erst gestartet wurde. RÜCKSETZEN der Maschine: die EIN-AUS-Taste drücken und länger als 3 s gedrückt halten, um die Maschine auszuschalten. Das Bedienfeld zeigt “0:01”. Schließen Sie die Tür und warten Sie, bis der Waschgang «Schleudern und abpumpen» beendet ist (rund 1 Minute). Önen Sie die Tür und schalten Sie die Maschine mit der Taste EIN-AUS wieder ein. Wählen Sie das neue Spülprogramm und die gewünschten Optionen aus. Das Spülprogramm durch Drücken der Taste START/Pause starten und die Tür innerhalb von 4 s schließen

HINZUFÜGEN VON WEITEREM GESCHIRR

Ohne die Maschine auszuschalten, die Tür erst leicht önen, um zu verhindern, dass Wasser herausspritzt (START/Pause LED beginnt zu blinken) (Vorsicht!: Heißer Dampf!) und das Geschirr in den Geschirrspüler geben. Die Taste START/Pause drücken und innerhalb von 4 Sek.. die Tür schließen; das Programm läuft automatisch weiter, wo es unterbrochen wurde

VERSEHENTLICHE UNTERBRECHUNGEN Wird während des Spülgangs die Gerätetür geönet, oder sollte ein Stromausfall stattnden, wird der Spülgang unterbrochen. NUR, WENN SIE die START/Pause-Taste DRÜCKEN und die Tür innerhalb von 4 s schließen, läuft das Programm automatisch weiter, wo es unterbrochen wurde. EMPFEHLUNGEN Bevor Sie das Geschirr in den Geschirrspüler einräumen, befreien Sie es von Speiserückständen und entleeren Sie Gläser und Behälter von Flüssigkeitsresten. Es ist nicht notwendig, das Geschirr unter ießendem Wasser vorzuspülen. Stellen Sie das Geschirr so ein, dass es fest steht und nicht umfallen kann Behälter müssen mit der Önung nach unten eingestellt werden und hohle oder gewölbte Teile müssen schräg stehen, damit das Wasser alle Oberächen erreicht und dann abießen kann. Achtung : Achten Sie darauf, dass Deckel, Grie, Töpfe und Tabletts die Drehung der Sprüharme nicht behindern. Stellen Sie kleine Gegenstände in den Besteckkorb. Stark verschmutztes Geschirr und Töpfe sollten in dem Unterkorb untergebracht werden, da in diesem Bereich die Wasserstrahlen stärker sind und eine höhere Spülleistung garantieren. Stellen Sie nach Einräumen des Geschirrs sicher, dass sich die Sprüharme frei bewegen können

UNGEEIGNETES GESCHIRR

• Besteck und Geschirr aus Holz.

• Empndliche Dekorgläser, handgemachte Teller und antikes Geschirr. Die Dekore sind nicht spülmaschinenfest.

• Nicht temperaturbeständige Kunststoteile.

• Geschirr aus Kupfer und Zinn. Mit Asche, Wachs, Schmieröl oder Tinte verschmutztes Geschirr. Glasdekore, Aluminium- und Silberteile können während des Spülgangs die Farbe verändern und ausbleichen. Auch einige Glasarten (z.B. Kristallgegenstände) können nach mehreren Spülgängen matt werden

SCHÄDEN AN GLAS UND GESCHIRR

• Spülen Sie nur Gläser und Geschirr in Ihrem Geschirrspüler, die vom Hersteller als spülmaschinenfest ausgezeichnet sind.

• Verwenden Sie ein Feinspülmittel für Geschirr.

• Nehmen Sie Gläser und Besteck so bald wie möglich nach Ablauf des Programm aus der Spülmaschine. ENERGIESPARTIPPS

• Sofern man die Herstelleranweisungen beim Einsatz beachtet, verbra- ucht das Waschen von Geschirr im Geschirrspüler in der Regel WENI- GER ENERGIE und Wasser als Handspülen.

• Um die Ezienz des Geschirrspülers zu maximieren, empehlt es sich, das Spülprogramm bei voll beladenem Gerät zu starten. Wenn der Geschirrspüler bis zur vom Hersteller angegebenen Kapazität beladen wird, hilft dies, Energie und Wasser zu sparen. Angaben über die korrek- te Beladung von Geschirr nden Sie im Kapitel BELADEN DER KÖRBE. Bei Teilbeladung empehlt es sich, die speziellen Spülprogramme (Halbe Beladung / Zone Wash / Multizone) zu verwenden und nur die entspre- chenden Körbe zu beladen. Bei einer fehlerhaften Beladung oder Über- ladung des Geschirrspülers könnten mehr Ressourcen verbraucht (z. B. Wasser, Energie und Zeit), der Geräuschpegel erhöht und die Reinigun- gs- und Trocknungsleistung verringert werden.

• Das manuelle Vorspülen von Geschirr führt zu erhöhtem Wasser- und Energieverbrauch und wird nicht empfohlen

HYGIENE Um Gerüche und Ablagerung, die sich in dem Geschirrspüler ansetzen können zu vermeiden, bitte mindestens einmal monatlich ein Hochtemperaturprogramm laufen lassen. Einen Teelöel Spülmittel verwenden und ohne Geschirr laufen lassen, um Ihr Gerät zu reinigen

FROSTSICHERHEIT Steht das Gerät in einem frostgefährdeten Raum, so muss es vollständig von Wasser entleert werden. Wasserhahn schließen, Zu- und Ablaufschlauch lösen und das gesamte Wasser abpumpen. Darauf achten, dass der Wasserenthärter mit gelöstem Regeneriersalz im Regeneriersalzbehälter gefüllt ist; dies stellt einen wirksamen Geräteschutz gegen Temperaturen bis zu -20°C dar. Wenn das Gerät unter frostigen Bedingungen gelagert wurde, muss das Gerät vor dem ersten Spülgang mindestens 24 Stundenlang bei einer Umgebungstemperatur von min. 5 °C stehen bleiben.

EINFÜLLEN DES SPÜLMITTELS

Zum Önen des Spülmittelbehäters den Önungsmechanismus C drücken. Füllen Sie das Spülmittel ausschließlich in das trockene Fach D ein. Die für den Vorspülgang benötigte Spülmittelmenge wird direkt in den Geschirrspüler gegeben.

1. Hinsichtlich der Dosierung verweisen wir auf die zu-

vor erwähnte Information, in der die richtige Menge angegeben ist. Im Fach D sind Anzeigen die bei der Spülmitteldosierung helfen.

2. Entfernen Sie eventuelle Spülmittelrückstände von

den Kanten der Kammern und schließen Sie den Deckel so, dass er einrastet.

3. Schieben Sie den Deckel der Spülmittelkammer

zum Schließen nach oben, bis er einrastet. Die Spülmittelkammer önet sich automatisch zum richtigen. Zeitpunkt des jeweils gewählten Programms. Die Verwendung von Reinigungsmitteln, die nicht für Geschirrspüler bestimmt sind, kann zu Fehlfunktionen oder Schäden am Gerät führen

CDEBedienungsanleitung

PROGRAMMTABELLE Die ECO-Programmdaten sind Labormessdaten, die gemäß der europäischen Vorschrift EN 60436:2020 erfasst wurden. Hinweis für die Prüabors: Informationen hinsichtlich der Bedingungen des EN-Vergleichstests sind unter nachfolgender Adresse anzufordern: dw_test_support@europeanapplianc- es.com Eine Vorbehandlung des Geschirrs ist vor keinem Programm erforderlich. *) Nicht alle Optionen können gleichzeitig verwendet werden. **) Werte, die für andere Programme als das ECO-Programm angegeben werden, sind nur Richtwerte. Die aktuelle Zeit kann auf Grundlage von mehreren Faktoren, wie Temperatur und Druck des eintretenden Wassers, Raumtemperatur, Spülmittelmenge, Menge und Art der Beladung, Lastausgleich, zusätzlich gewählte Optionen und Sensoreichung variieren. Die Sensoreichung kann die Programmdauer bis zu 20 Min. erhöhen. OPTIONEN können nach Auswahl des Programms direkt durch Drücken der jeweiligen Taste gewählt bzw. abgewählt werden (falls vorhanden - die Anzeige leuchtet auf) (siehe BEDIENFELD). Wenn eine Option nicht mit dem ausgewählten Programm kompatibel ist (siehe PROGRAMMTABELLE), blinken die entsprechenden LED 3 Mal schnell und ein Piepton ertönt. Die Option wird nicht aktiviert. Eine Option kann Zeit, Wasser oder Stromverbrauch für das Programm ändern.

OPTIONEN UND FUNKTIONEN

HALBE FÜLLMENGE - Haben Sie nur wenig Geschirr zu spülen, wählen Sie HALBE FÜLLMENGE. Sie sparen Wasser, Strom oder Zeit, je nach gewähltem Programm. Denken Sie daran, die Spülmittelmenge zu verringern. EXTRA TROCKEN - Die höhere Temperatur während des letzten Spülgangs sowie die verlängerte Trockenphase gestatten eine verbesserte Trocknung. Die Option EXTRA TROCKEN verlängert die Programmdauer. STARTVORWAHL - Der Programmstart kann um eine Zeit von 0:30 bis 24 Stunden verzögert werden.

1. Das Programm und die gewünschten Optionen auswählen. Die

STARTVORWAHL-Taste (mehrfach) drücken, um den Programmstart zu verzögern. Einstellbar von 0:30 bis 24 Stunden. Sobald die 24-Stunden- Einstellung erreicht ist, drücken Sie noch einmal STARTVORWAHL, um die STARTVORWAHL-Funktion zu deaktivieren.

2. Drücken Sie die Taste START/Pause-Taste und schließen Sie die Tür

innerhalb von 4 Sekunden: die Zeitschaltuhr beginnt mit der Rückzählung.

3. Nach Ablauf dieser Zeit, schaltet sich das Anzeigelicht aus und das

Programm beginnt automatisch. Bei bereits in Gang gesetztem Programm ist eine STARTVORWAHL nicht mehr möglich. POWER CLEAN® - Mit den zusätzlichen Powerdüsen bietet diese Option im dafür vorgesehenen Bereich im Unterkorb einen intensiveren und stärkeren Spülvorgang. Diese Zusatzfunktion ist ideal zum Reinigen von Töpfen und Brätern (Beachten Sie bitte den Power Clean® Beladungsbereich). LICHT AM BODEN - Eine auf den Boden projizierte LED zeigt an, dass der Geschirrspüler in Betrieb ist. Das Licht erlischt am Ende eines Programms. Diese Funktion ist standardmäßig aktiv, sie kann jedoch im „EINSTELLUNGSMENÜ“ deaktiviert werden. NaturalDry - das ist ein Heißlufttrocknungssystem, das die Tür während/ nach der Trockenphase automatisch önet, um täglich hervorragende Trockenleistung sicherzustellen. Die Tür önet sich bei einer für Ihre Küchenmöbel sicheren Temperatur, daher wird die Tür nicht geönet. Als zusätzlicher Dampfschutz wird dem Geschirrspüler eine speziell entwic- kelte Schutzfolie beigefügt. Für die Montage der Schutzfolie siehe INSTALLATIONSANLEITUNG. Diese Funktion ist standardmäßig aktiviert, aber sie kann in «EINSTEL- LUNGSMENÜ» deaktiviert werden. ENTKALKEN - Alarm - Es wurden Kalkablagerungen auf Innenbauteilen des Geräts festgestellt. Prüfen Sie, ob die Wasserhärteeinstellung auf dem korrekten Wert und Salz im Salzbehälter vorhanden ist (siehe ERSTER GEBRAUCH). Verwenden Sie dann ein Entkalkungsmittel (die Marke WPro wird empfohlen) mit dem Selbstreinigungsprogramm. Nach einer erfolgreichen Entkalkung wird das Symbol nicht mehr angezeigt. Falls oben genannte Maßnahmen nicht ausgeführt werden, verschlechtert sich die Produktleistung. Die «Entkalken» Warnung beginnt zu blinken und der «dES» Alarm erscheint auf dem Display. Wird weiter nicht unternommen, gestattet das Gerät nur den Start einer bestimmten Anzahl von Zyklen (während der «dES» Alarmanzeige angegeben) und wird dann GESPERRT, um eine Beschädigung von Bauteilen zu vermeiden. Nur das Selbstreinigungsprogramm ist verfügbar. Die Ausführung einer vollständigen Entkalkung hebt die Sperre des Produktes auf. Im Fall extrem großer Kalkmengen kann es erforderlich sein, das Entkalken zweimal auszuführen, damit es wirkt. ERKENNUNG - Wenn der Sensor den Grad der Verschmutzung erfasst, wird im Display eine Animation angezeigt (etwa 20 Minuten) und die Programmdauer wird aktualisiert. Sensing (Erkennung) erkennt die Stärke der Verschmutzung des Geschirrs und passt das Programm entsprechend an. Es ist für alle Zyklen (ausgenommen Eco (Öko) verfügbar. Pro- gramm Programmbeschreibung Trocken- phase NaturalDry Verfügbare Zusatzfunktionen

Wasser- verbrauch (Liter/ Zyklus) Energie- verbrauch (kWh/ Zyklus)

Eco 50°- Das ECO-Programm eignet sich, um normal verschmutztes Geschirr zu reinigen. In Bezug auf den kombinierten Energie- und Was- serverbrauch ist es das ezienteste Programm, das auch zur Prüfung der Einhaltung der Ökodesign-Richtlinie verwendet wird. 3:30 9,5 0,75

Auto Intensiv 65° - Automatisches Programm für stark verschmutztes Geschirr und Töpfe. Erfasst den Grad der Ver- schmutzung auf dem Geschirr und passt das Programm entsprechend an. Wenn der Sensor den Grad der Verschmutzung erfasst, wird im Display eine Animation ange- zeigt und die Programm- dauer wird aktualisiert. 2:25-3:10 15,5-24,5 1,30-1,70

Auto Gemischt 55° - Automatisches Pro- gramm für normal verschmutztes Geschirr mit angetrockneten Lebensmittelrückständen. 1:20-3:00 7,5-19,5 0,75-1,20

Auto Schnell 50° - Automatisches Programm für normal und leicht verschmutztes Geschirr. Täglicher Zyklus, der optimale Reinigungs- und Trockenleistung in kürzerer Zeit garantiert. 1:00-1:50 7,5-15,5 0,70-1,10

Rapid 45° - Das Programm wird für eine begrenzte Menge an leicht ver- schmutztem Geschirr ohne angetrocknete Lebensmittelrückstände emp- fohlen. Es umfasst keinen Trockengang.

Kristall 45° - Programm für empndliches Geschirr, das empndlicher auf hohe Temperaturen ist, zum Beispiel Gläser und Becher. 1:40-1:50 12,5-16,5 0,95-1,20

Nachtspülen 55° - Geeignet für den Nachtbetrieb des Gerätes. Garantiert optimale Reinigungs- und Trockenleistung bei niedrigstem Lärmpegel. 3:50-4:10 10,5-14,5 0,80-1,15

Desinzieren 65° - Normal oder stark verschmutztes Geschirr mit zu- sätzlichem antibakteriellen Spülgang. Kann für die Wartung des Geschirr- spülers verwendet werden.

Vorwäsche - Verwendet, um Geschirr einzuweichen, das später gespült werden soll. Für dieses Programm wird kein Spülmittel verwendet.

0:12 4,5 0,10 P10 Selbstreinigend 65° - Programm, das für die Pege des Geschirrspüler zu verwenden ist. Es ist nur bei LEEREM Geschirrspüler und mit speziellen Reinigungsmitteln für die Pege des Geschirrspülers auszuführen.

1:15 11,0 1,10 FAVORITENPROGRAMM - Das Favoriten-Programm kann gespeichert werden und ist einfach zugänglich. Finden Sie das Programm mit ZURÜCK/ WEITER und drücken Sie dann die Favoriten-Programm-Taste 3 Sekunden lang. WASSERHAHN ZU - Alarm - Blinkt, wenn kein Wasser einströmt oder wenn der Wasserhahn zu ist.DE

REINIGUNG DER FILTEREINHEITDie Filtereinheit regelmäßig reinigen, damit die Filter nicht verstopfen und das Abwasser korrekt abießen kann.Wenn die Filter beim Einsatz des Geschirrspülers verstopft sind oder falls Fremdkörper im Filtersystem oder in den Spülarmen gelangen, könnten Störungen im Gerät auftreten, was zu Leistungseinbußen, lautem Betrieb oder höherer Ressourcennutzung führt.Die Filtereinheit setzt sich aus drei Filtern zusammen, die Spülwasser reini-gen, von Speiseresten befreien und wieder in Umlauf bringen.Der Geschirrspüler darf nie ohne Filtersiebe oder mit ausgehängten Fil-tern in Betrieb genommen werden.Kontrollieren Sie einmal monatlich oder nach 30 Zyklen die Filtersiebgrup-pe. Bei Bedarf ist diese sorgfältig unter laufendem Wasser auszuspülen. Neh-men Sie hierzu ein kleines Bürstchen (das nicht aus Metall sein darf) zu Hilfe. Gehen Sie wie folgt vor:

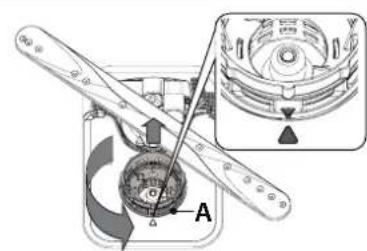

1. Drehen Sie das zylinderförmige Filtersieb A gegen den Uhrzeigersinn

heraus (Abb. 1). Beim Wiedereinbau des Filters müssen die beiden größer abgebildeten Dreiecke zueinander ausgerichtet sein.

2. Ziehen Sie den Siebbecher B durch leichten Druck auf die seitlichen Flü-

gel heraus (Abb. 2).

3. Nehmen Sie den Stahl-Siebteller C ab (Abb. 3).

4. Falls Sie Fremdkörper (wie Glasscherben, Porzellan, Knochen, Fruchtsa-

men usw.) nden, entfernen Sie diese bitte sorgfältig.

5. Kontrollieren Sie den Hohlraum und befreien Sie diesen von eventuel-

len Speiseresten. Das Spülpumpenschutzteil (siehe Pfeil) NICHT ABGE- NOMMEN WERDEN (Abb 4).Setzen Sie die Filtereinheit nach der Reinigung der Filtersiebe wiederkorrekt in ihren Sitz ein, dies ist äußerst wichtig, um eine ordnungsgemäße Betriebsweise des Geschirrspülers zu gewährleisten.

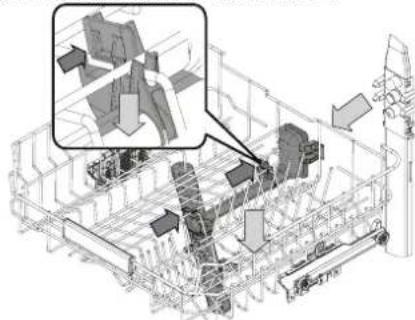

FASSUNGSVERMÖGEN: 14 Maßgedecke OBERSTER KORB Der oberste Korb bietet einen gezielte Reinigungsbereich für Schalen, Tassen, sogar große Teller und Besteck, die Sie normalerweise in die unteren Körbe laden würden, und schat zusätzlichen Platz für den Rest des täglichen Geschirrs.Eine getrennte Anordnung des Bestecks macht das Sortieren nach dem Spülen einfacher und verbessert die Spül- und Trockenleistung.Messer und andere Küchenutensilien mit scharfen Spitzen sind mit nach unten gerich-teten Schneiden einzuordnen. OBERKORB Hier sortieren Sie empndliches und leichtes Geschirr ein: Gläser, Tassen, kleine Teller, ache Schüsseln. Der Oberkorb verfügt über klap-pbare Halterungen, die in vertikaler Stellung für Untertassen oder Dessertteller oder in einer tieferen Stellung für Schüsseln und sonstige Behältnisse verwendet werden können.Sortierbeispiel für den Oberkorb)Höheneinstellung des OberkorbesDer Oberkorb kann in der Höhe verstellt werden: stellen Sie ihn in die oberste Position, wenn Sie großes Geschirr in den Unterkorb einräumen wollen. Wenn Sie eher die klappbaren Bereiche nutzen wollen, dann stellen Sie ihn in die untere Position. Somit vermeiden Sie Zusammen-stoßen mit dem Geschirr im Unterkorb. Der Oberkorb ist mit einem Oberkorb Höhenversteller (siehe Abbildung) ausgestattet. Ohne Drücken der Hebel kann er einfach durch Heben der Korbseiten angehoben werden, sobald der Korb sta-bil in seiner unteren Stellung ist. Um den Korb zurück in die untere Stellung zu bringen, drücken Sie die Hebel A an den Seiten des Korbs und schieben Sie ihn nach unten.Es empehlt sich, die Höhe des Oberkorbes bei leerem Korb zu regu-lieren. Heben oder senken Sie den Korb NIEMALS nur an einer Seite.Klappbare Klappen mit verstellbarer positionDie seitlich, klappbaren Ablagen können ein - oder aufgeklappt werden, um die Anordnung des Ge-schirrs im Korb zu optimieren. Stielgläser können an den Ablagen stabilisiert werden, indem sie mit dem Stiel in die vorgesehene Aussparung gestellt werden. Je nach Modell: • Zum Ausklappen der Ablagen, müssen diese nach oben geschoben und gedreht oder aus den Schnap-pern gelöst und nach unten gezogen werden.• Zum Einklappen der Ablagen, müssen diese gedreht und nach unten geschoben oder nach oben gezogen und an den Schnappern befestigt werden. UNTERKORB Für Töpfe, Deckel, Teller, Salatschüsseln, Besteck usw. Große Teller und Dec-kel sollten idealerweise an die Seiten gelegt werden, um nicht mit dem Sprüharm in Kontakt zu kommen. Der Unterkorb verfügt über klappbare Ablagen, die in vertikaler Stellung für Teller oder in horizontaler (niedriger) Position für Pfannen und Salatschüsseln verwendet werden können.(Sortierbeispiel für den Unterkorb)POWER CLEAN®Bei Power Clean® sorgen spezielle Wasserdüsen hinten im Gerät für eine verstärkte Reinigung von stark verschmutztem Geschirr. Der Unterkorb hat eine Raumzone, eine spezielle Halterung zum Herausziehen an der Korbhinterseite, welche benutzt werden kann um Pfannen oder Backbleche in senkrechter Position zu halten, und so weniger Raum zu beanspruchen. Wenn die Töpfe/Bräter in Richtung Power Clean® eingelegt werden, bitte POWER CLEAN auf der Bedienblende aktivieren.Verwendung von Power Clean®:

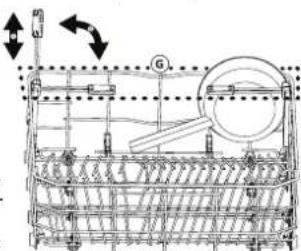

1. Passen Sie Power Clean®-Bereich G an, in-

dem Sie die hinteren Tellerhalterungen he-runterklappen, um Töpfe einzuladen.2. Laden Sie Töpfe und Bräter senkrecht im Po-wer Clean®-Bereich ein. Die Töpfe müssen mit der oenen Seite zu den Power- Sprühdüsen geneigt sein.BESTECKKORBEr ist oben mit Gittern versehen, um das Besteck besser einzuordnen. Er darf nur im vorderen Teil des unteren Korbes eingesetzt werden.Messer und andere Küchenutensilien mit scharfen Spitzen sind mit nach unten gerichteten Spitzen in den Besteckkorb einzuordnen oder waage-recht auf die Ablagen des oberen Geschirrkorbs zu legen.

CDEBedienungsanleitung

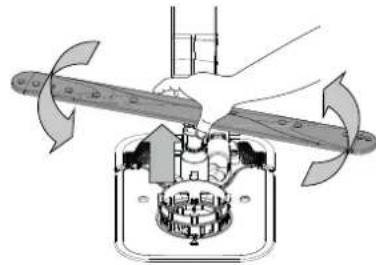

REINIGUNG DER SPRÜHARME

Es kann vorkommen, dass Speisereste an den Sprühar- men hängen bleiben und die Wasserdüsen verstopfen. Prüfen Sie die Sprüharme da- her regelmäßig und reinigen Sie sie bei Bedarf mit einer Kunststobürste. Zum Entfernen des oberen Sprüharms müssen sie die- sen zusammen mit dem An- schlussstück entfernen. Der oberste Korb verfügt über eine befestigte Spülleitung, bei der alle Spüldüsen nach oben weisen. Zum Reinigen können Sie den Korb herau- sziehen und mit einer Pinzette Gegenstände entfernen, die sich eventuell in den Düsen abgelagert haben.

Falls Ihr Geschirrspüler nicht richtig funktioniert, versuchen Sie, das Problem anhand der folgenden Liste zu beheben. Für andere Fehler oder Probleme wenden Sie sich bitte an den autorisierten Kundendienst, dessen Kontaktdaten im Garantieheft aufgeführt sind. Ersatzteile werden für einen Zeitraum von entweder bis zu 7 oder bis zu 10 Jahren verfügbar sein, je nach den spezischen Anforderungen der Verordnung. STÖRUNGEN

MÖGLICHE URSACHEN LÖSUNG

Regeneriersal-zanzeige leuchtetDer Salzbehälter ist fast leer. Befüllen Sie den Behälter mit Salz (weitere Informationen – siehe SALZBEHÄLTER BEFÜLLEN). Prüfen Sie die bei Bedarf die Wasserhärteeinstellung (siehe WASSERHÄRTE-TABELLE. Regeneriersal-zanzeige blinktSalzbehälter ist leer.Den Behälter sobald wie möglicht mit Salz nachfüllen. Der Gebrauch des Geräts ohne Salz kann Schäden an seinen Innenbauteilen verursachen.Klarspüleranzeige leuchtet auf oder blinktKlarspülbehälter ist leer. (Nach dem Auüllen kann es kurze Zeit dauern, bis die Klarspüleranzeige erlischt). Befüllen Sie den Behälter mit Klarspüler (weitere Informationen – siehe KLARSPÜLERSPENDER AUF- FÜLLEN). Entkalken-Anzeige leuchtet auf oder blinkt; der „dES” Alarm wird angezeigt.Kalk lagert sich an Innenbauteilen des Geräts ab.Entkalken Sie das Gerät sofort mit dem Selbstreinigend-Programm und einem handelsüblichen Entkalkungsmittel (siehe OPTIONEN UND FUNKTIONEN). Befüllen Sie den Behälter mit Salz. Prüfen Sie die Wasserhärteeinstellung. Wird das Gerät nicht entkalkt, funktioniert es nicht mehr.Die Spülmaschine startet nicht oder reagiert nicht auf die Bedienungsein-gaben.Das Gerät wurde nicht richtig eingesteckt. Schließen Sie den Netzstecker an.Stromausfall.Aus Sicherheitsgründen wird der Geschirrspüler nicht automatisch neu gestartet, wenn die Stromversorgung wiederhergestellt wird.Önen Sie die Tür des Geschirrspülers, drücken Sie die Taste START/Pause und schließen Sie die Tür erneut innerhalb von 4Sekunden.Die Gerätetür schließt nicht. NaturalDry Pin ist nicht eingezogen. Drücken Sie die Tür energisch, bis ein „Klicklaut“ zu hören ist.Ein Spülgang wird unterbrochen, wenn die Tür mehr als 4 Sekunden lang geönet wird.START/Pause drücken und die Tür innerhalb von 4 Sekunden schließen.Das Bedienfeld reagiert nicht oder F6 E1 wird angezeigt. Schalten Sie das Gerät durch das Drücken der EIN-AUS/Reset-Taste aus und nach etwa einer Minute wieder ein und starten Sie das Programm neu. Wenn das Problem weiterhin besteht, ziehen Sie den Stecker des Geräts für 1 Minute ab und stecken Sie ihn dann wieder ein.Der Geschirrspüler pumpt das Wasser nicht ab. Das Display zeigt: F7 E3 oder F9 E1Im Filtersieb haben sich Speisereste oder Kalk angesammelt.Reinigen Sie den Filter und entkalken Sie das Gerät (siehe REINIGUNG DER FILTEREINHEIT und ENTKALKEN).Ablaufschlauch ist geknickt. Den Ablaufschlauch prüfen (siehe INSTALLATIONSANWEISUNG).Der Ablauf des Spülbeckens ist verstopft. Den Ablauf des Spülbeckens reinigen.Der Geschirrspüler ist zu laut.Das Geschirr schlägt aneinander. Positionieren Sie das Geschirr korrekt (siehe KÖRBE BELADEN).Es ist zu viel Schaum vorhanden.Das Spülmittel wurde nicht richtig dosiert oder ist für Geschirrspüler ungeeignet (siehe EINFÜL-LEN DES SPÜLMITTELS). Starten Sie das laufende Programm durch Ausschalten des Geschirr-spülers neu. Schalten Sie das Gerät wieder ein, wählen Sie ein neues Programm, drücken Sie START/Pause und schließen Sie die Tür innerhalb von 4 Sekunden. Kein Spülmittel zufügen. Das Geschirr wurde nicht korrekt eingeräumt. Positionieren Sie das Geschirr korrekt (siehe KÖRBE BELADEN). Im Filtersieb haben sich Speisereste oder Kalk angesammelt.Die Filtereinheit reinigen (siehe PFLEGE UND WARTUNG).Das Geschirr ist nicht sauber geworden. Das Geschirr wurde nicht korrekt eingeräumt. Positionieren Sie das Geschirr korrekt (siehe KÖRBE BELADEN). Sprüharme können nicht frei drehen, werden durch das Geschirr blockiert. Positionieren Sie das Geschirr korrekt (siehe KÖRBE BELADEN). Prüfen, dass der obere Korb in der richtigen Position ist und bei Bedarf einstellen (anheben).Das Spülprogramm ist zu schwach. Ein geeignetes Spülprogramm wählen (siehe PROGRAMMTABELLE).Es ist zu viel Schaum vorhanden. Das Spülmittel wurde nicht richtig dosiert oder ist für Geschirrspüler ungeeignet (siehe EINFÜLLEN DES SPÜLMITTELS).Der Stöpsel des Klarspülerbehälters wurde nicht korrekt geschlossen.Sicherstellen, dass der Stöpsel des Klarspülerbehälters geschlossen ist.Im Filtersieb haben sich Speisereste oder Kalk angesammelt.Den Filter reinigen und das Gerät entkalken (siehe REINIGUNG DER FILTEREINHEIT).Der Salzbehälter ist leer. Füllen Sie den Salzbehälter (siehe SALZBEHÄLTER BEFÜLLEN). Um den unteren Sprüharm abzu- nehmen, diesen nach oben ziehen und gegen den Uhrze- igersinn drehen. Der Sprüharm wird wieder eingebaut, indem er nach unten gezogen und im Uhrzeigersinn gedreht wird. Um den oberen Sprüharm abzuneh- men, diesen nach oben drücken und gegen den Uhrzeigersinn drehen. Der Sprüharm wird wieder eingebaut, in- dem er nach oben gezogen und im Uhrzeigersinn gedreht wird.DE

Firmenrichtlinien, Standarddokumentation, Ersatzteilbestellung und zusätzliche Produkt- informationen nden Sie unter:

• Verwenden Sie den QR-Code und besuchen Sie unsere Internetseite docs.whirlpool.eu/docs

• Besuchen Sie unsere Internetseite: parts-selfservice.europeanappliances.com

• Alternativ können Sie unseren Kundendienst kontaktieren (Siehe Telefonnummer in dem Garantieheft). Wird unser Kundendienst kontaktiert, bitte die Codes auf dem Typenschild des Produkts angeben. Die Modellinformation ist über den QR-Code auf der Energieverbrauchskennzeichnung aufrufbar. Die Kennzeichnung enthält auch die Modellnummer, die den Zugang zum Verzeichnisportal unter https://eprel.ec.europa.eu ermöglicht. IEC 436

MÖGLICHE URSACHEN LÖSUNG

Der Geschirrspüler lädt kein Wasser. Am Display erscheint: H2O und leuchtet; ein akustischer Alarm ertönt.Kein Wasser im Wassernetz oder zugedrehter Wasserhahn.Sicherstellen, dass Wasser im Wassernetz ist und der Wasserhahn oen ist.Der Wasserzulaufschlauch ist geknickt. Den Zulaufschlauch prüfen (siehe INSTALLATION). Önen Sie die Tür des Geschirrspülers, drücken Sie die Taste START/Pause und schließen Sie die Tür erneut innerhalb von 4Sekunden.Das Sieb im Wasserzulaufschlauch ist verstopft. Es muss gereinigt werden.Das Sieb im Wasserzulaufschlauch kontrollieren und reinigen. Önen Sie die Tür des Geschi-rrspülers, drücken Sie die Taste START/Pause und schließen Sie die Tür erneut innerhalb von 4Sekunden.Der Geschirrspüler beendet das Pro-gramm vorzeitig. Am Display erscheint: F8 E3Im Filtersieb haben sich Speisereste oder Kalk angesammelt.Reinigen Sie den Filter und entkalken Sie das Gerät (siehe REINIGUNG DER FILTEREINHEIT und ENTKALKEN).Ablaufschlauch zu niedrig positioniert oder Siphonwirkung in die Hauskanalisation. Prüfen, ob das Ende des Ablaufschlauchs auf der richtigen Höhe positioniert ist (siehe INSTALLA- TION). Prüfen, ob eine Siphonwirkung in die Hauskanalisation vorliegt, installieren Sie bei Bedarf einen Vakuumbrecher/ein Belüftungsventil.Es ist zu viel Schaum vorhanden. Das Spülmittel wurde nicht richtig dosiert oder ist für Geschirrspüler ungeeignet (siehe EINFÜL- LEN DES SPÜLMITTELS).Luft im Wasserzulauf. Wasserzulauf auf Lecks oder sonstige Störungen mit Lufteintritt prüfen.Das Geschirr ist nicht gut getrocknet.Kein Klarspüler vorhanden oder die Dosierung ist zu niedrig. Stellen Sie sicher, dass der Klarspülerspender gefüllt ist (siehe KLARSPÜLERSPENDER AUFFÜLLEN). Die Verwendung von multifunktionalen Tabs allein liefert nicht so gute Trocknungsergebnisse wie die Verwendung von üssigem Klarspüler.Das Geschirr wurde ausgeräumt, nachdem die Tür automatisch geönet wurde, jedoch vor dem tatsächlichen Programmende.Stellen Sie sicher, dass das Programm beendet wurde, bevor Sie das Geschirr ausräumen (siehe TÄGLICHER GEBRAUCH). Für noch bessere Trocknungsergebnisse wird empfohlen, das Geschirr bei geöneter Tür weitere 15 Minuten nach Programmende im Geschirrspüler zu lassen.Das Geschirr sitzt zu ach.Wenn Sie Wasserpfützen in Hohlräumen von Tassen, Bechern oder Schüsseln beobachten, ver-suchen Sie das Geschirr (insbesondere im oberen Korb) mit mehr Neigung zu laden. Damit kann mehr Wasser abtropfen, bevor das Trocknen beginnt.Das gewählte Programm hat keinen Trockengang. Bitte prüfen Sie in der PROGRAMMTABELLE, ob das ausgewählte Programm einen Trockengang vorsieht. Programme ohne Trockengang können nicht das gewünschte Trocknungsergebnis bringen. Es wird daher empfohlen, die Programmauswahl auf ein Programm zu ändern, das über einen Trockengang verfügt.Das Geschirr besteht aus Antihaftmaterial oder aus Kunststo.Einige auf dieser Art von Material verbleibende Wassertropfen sind normal.Geschirr und Gläser haben blaue Schlie-ren oder bläuliche Schattierungen.Klarspüler wurde zu hoch dosiert. Dosierung niedriger einstellen.Geschirr und Gläser sind mit Kalkabla-gerungen oder einem weißen Belag bedeckt.Salzbehälter ist leer.Den Behälter sobald wie möglicht mit Salz nachfüllen. Der Gebrauch des Geräts ohne Salz kann Schäden an seinen Innenbauteilen verursachen.Die Wasserhärteeinstellung ist zu niedrig.Die Einstellung erhöhen (siehe WASSERHÄRTETABELLE).Der Deckel des Salzbehälters ist nicht richtig geschlossen.Salzbehälterdeckel prüfen und verschließen.Der Klarspülerbehälter ist leer oder die Klarspüler-dosierung ist unzureichend. Befüllen Sie den Behälter mit Klarspüler und prüfen Sie die Dosierungseinstellung (weitere Infor- mationen - siehe KLARSPÜLERSPENDER AUFFÜLLEN).Geschirrspüler zeigt F8 E5 anVentil ist blockiert oder fehlerhaft.Den Wasserhahn schließen, sofern möglich. Schalten Sie die Stromversorgung nicht aus. Kun-dendienst kontaktieren.NLSnelle referentiegids
