INSTRUKCJA OBSŁUGI W8I HP42 L WHIRLPOOL

Aby uzyskać kompleksową pomoc, prosimy zarejestrować urządzenie na stronie: www.whirlpool.eu/register. Przed rozpoczęciem użytkowania urządzenia, należy uważnie przeczytać instrukcję bezpieczeństwa i instrukcję montażu. Więcej informacji na temat produktu można znaleźć na stronie internetowej: docs.whirlpool.eu/docs Po instalacji prosimy pamiętać o wyjęciu ze zmywarki wszystkich elemen- tów zabezpieczających w czasie transportu. MENU USTAWIEŃ

1. Włączyć urządzenie, naciskając przycisk WŁ.-WYŁ. .

2. Nacisnąć i przytrzymać przycisk Ustawienia (Połowa Załadunku )

przez 3 sekundy, do momentu aż rozlegnie się sygnał dźwiękowy a na wy- świetlaczu pojawi się komunikat „SEt”.

3. Po jednej sekundzie wyświetli się pierwsze dostępne ustawienie (litera „h”).

4. Wcisnąć przycisk POPRZEDNI /NASTĘPNY , aby przewinąć listę dostęp-

nych ustawień (patrz tabela poniżej), następnie wcisnąć START/Pauza aby podejrzeć i zmienić wartość wybranego obecnie ustawienia.

5. Wcisnąć POPRZEDNI /NASTĘPNY , aby zmienić wartość, następnie

wcisnąć START/Pause , aby zapisać nową wartość i wrócić do menu głównego.

6. Aby zmienić inne ustawienie, powtórzyć punkty 4 i 5.

7. Wcisnąć WŁ.-WYŁ. lub odczekać 30 sekund aby wyjść z menu.

NAPEŁNIANIE ZBIORNIKA SOLI

Zastosowanie soli zapobiega tworzeniu się KAMIENIA na naczyniach i funkcjonalnych podzespołach zmywarki. Zbiornik soli jest zlokalizowany w dolnej części zmywarki (pod koszem dol- nym po lewej stronie).

• Konieczne jest, aby ZBIORNIK SOLI NIGDY NIE BYŁ PUSTY.

• Ważne też jest odpowiednie ustawienie twardości wody.

• Należy uzupełnić sól, gdy kontrolka BRAK SOLI świeci się na panelu sterowania.

1. Wyjąć dolny kosz i odkręcić korek zbiornika (w kierunku

przeciwnym do ruchu wskazówek zegara)

2. Umieścić lejek (patrz rys.) i wsypać sól aż do krawędzi

zbiornika (około 0,5 kg); niewielki wyciek wody jest tu normalny.

3. Tylko podczas wykonywania czynności po raz pierw-

szy: Napełnić zbiornik soli wodą.

4. Wyjąć lejek i wytrzeć resztki soli wokół otworu.

Upewnić się, czy korek jest mocno dokręcony, aby detergent nie mógł przedostać się do zbiornika podczas programu zmywania (mogłoby to spowodować nienaprawialne uszkodzenie zmiękczacza wody). Za każdym razem, gdy tylko ukończone zostanie uzupełnianie soli, należy włączyć jeden z programów zmywania, aby zapobiec korozji. Ustawienie twardości wody Aby zmiękczacz wody działał idealnie, istotne jest ustawienie twardo- ści wody na podstawie rzeczywistej twardości doprowadzanej wody. Tę informację można uzyskać od lokalnego dostawcy wody. Zakład produkcyjny ustawia domyślną wartość "3" dla twardości wody. Zobacz „TABELA TWARDOŚCI WODY”. Aby zmienić ustawienie, należy wykonać czynności zgodnie z instrukcjami podanymi w rozdziale „MENU USTAWIEŃ”. LITERA USTAWIENIE WARTOŚCI (Domyślne - pogrubi-oną czcionką) Poziom twardości wody (patrz „USTAWIENIE TWARDOŚCI WODY” oraz “TABELA TWARDOŚCI WODY”) 1 | 2 | 3 | 4 | 5 Poziom dozowania nabłyszczacza (patrz „REGULACJA DOZOWANIA PŁYNU NABŁYSZCZAJĄCEGO”) 0 | 1 | 2 | 3 | 4 | 5 NaturalDry (patrz „OPCJE I FUNKCJE”) „1” = Wł., „0” = Wył. 1 | 0 Światło skierowane na podłogę (patrz „OPCJE I FUNKCJE”) „1” = Wł., „0” = Wył. 1 | 0 Dźwięk „1” = Wł., „0” = Wył. 1 | 0 Ustawienia fabryczne Wcisnąć przycisk START/Pauza, aby przywrócić domyślne ustawienia fabryczne dla wszystkich wartości zawartych w menu ustawienia.

Należy stosować wyłącznie taką sól, która jest specjalnie przeznaczona do zmywarek. Po wsypaniu soli do zmywarki kontrolka BRAK SOLI gaśnie. Jeśli pojemnik z solą jest pusty, istnieje ryzyko uszkodzenia zmiękcza- cza wody oraz grzałki z powodu nagromadzenia osadu. Stosowanie soli jest zalecane z każdym rodzajem detergentu do zmy- warek.

SYSTEM ZMIĘKCZANIA WODY

Zmiękczacz wody automatycznie zmniejsza twardość wody, tym samym zapobiegając nagromadzeniu osadu na grzałce co z kolei przyczynia się do większej wydajności zmywania. System sam regeneruje się przy pomo- cy soli, zatem zbiornik soli należy uzupełniać jak tylko będzie pusty. Częstotliwość regeneracji zależy od ustawienia poziomu twardości wody - regeneracja następuje raz na 4-6 cykli Eko, kiedy twardość wody ustawiona jest na poziom 3. Proces regeneracji zachodzi na początku cyklu z dodat- kową świeżą wodą.

• Podczas jednej regeneracji: ~Zużycie 3 L wody;

• Dodatkowe 5 minut cyklu;

• Zużycie poniżej 0,005 kWh energii elektrycznej. NAPEŁNIANIE DOZOWNIKA PŁYNU NABŁYSZCZAJĄCEGO Płyn nabłyszczający ułatwia SUSZENIE naczyń. Dozownik płynu nabłyszczającego A powinien zostać napełniony, gdy kontrolka BRAK PŁYNU NABŁYSZCZAJĄCEGO , świeci się na panelu sterowania.

1. Otworzyć dozownik B, nacis-

kając i podnosząc klapkę na pokrywce.

2. Ostrożnie wlewać płyn

nabłyszczający, aż do kreski oznaczającej maksymalny poziom napełnienia (110 ml) - unikać rozlania płynu. Jeśli tak się stanie, należy natychmiast wytrzeć rozlany płyn suchą szmatką.

3. Zatrzasnąć pokrywkę.

NIGDY nie wlewać płynu nabłyszczającego bezpośrednio do komory zmywarki. Regulacja dozowania płynu nabłyszczającego Jeśli rezultaty suszenia nie są w pełni zadowalające, można wyregulować dozowanie używanego płynu nabłyszczającego. Aby zmienić ustawienie, należy wykonać czynności zgodnie z instrukcjami poda- nymi w rozdziale „MENU USTAWIEŃ”. Jeśli poziom dozowania płynu nabłyszczającego został ustawiony na ZERO, płyn nabłyszczający nie będzie dozowany. Kontrolka BRAK PŁYNU NA- BŁYSZCZAJĄCEGO nie będzie świecić, jeśli zabraknie płynu nabłyszczają- cego. Można ustawić maksymalnie 6 poziomów, zależnie od modelu zmywarki.

• Jeśli na naczyniach są widoczne niebieskawe smugi, należy ustawić niski poziom (0-3).

• Jeśli na naczyniach pozostają krople wody lub oznaki kamienia, należy usta- wić wysoki poziom (4-5).

Tabela twardości wody Poziom °dH St. niemieckie °fH St. francuskie °Clark St. brytyjskie 1 (miękka) 0 - 6 0 - 10 0 - 7 2 (średnia) 7 - 11 11 - 20 8 - 14 3 (przeciętna) 12 - 16 21 - 29 15 - 20 4 (twarda) 17 - 34 30 - 60 21 - 42 5 (bardzo twarda) 35 - 50 61 - 90 43 - 62

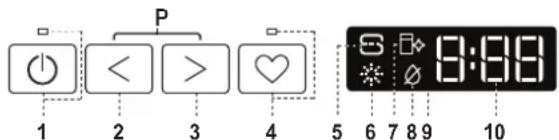

1. Przycisk i kontrolka WŁ.-WYŁ./Reset

2. Przycisk wyboru programu POPRZEDNI

3. Przycisk wyboru programu NASTĘPNY

4. Przycisk i kontrolka wyboru programu ULUBIONY

5. Kontrolka Brak soli

6. Kontrolka Brak płynu nabłyszczającego

7. Kontrolka ODKAMIENIANIE

8. Kontrolka Zamknięty zawór wody

10. Numer programu i wskaźnik pozostałego czasu

11. Przycisk i kontrolka opcji Power Clean®

12. Przycisk i kontrolka opcji Połowa Załadunku/ Ustawienia - wciska-

nie przycisku przez 3 sek.

13. Przycisk i kontrolka opcji Dodatkowe Suszenie

14. Przycisk i kontrolka opcji Opóźnienie

PORADY Przed włożeniem naczyń do kosza, należy usunąć wszystkie resztki jedzenia i opróżnić szklanki. Nie trzeba ich wcześniej płukać pod bieżącą wodą. Rozmieścić naczynia tak, aby były mocno utrzymywane na miejscu i nie mogły się przewrócić; pojemniki ułożyć tak, aby ich otwory były skierowane w dół, a wklęsłe/wypukłe elementy były ustawione ukośnie, dzięki czemu woda będzie mogła docierać do każdej powierzchni i swobodnie przepływać. Ostrzeżenie: pokrywki, uchwyty, tace i patelnie nie mogą uniemożliwiać obracania się ramion natryskowych. Wszystkie małe przedmioty należy umieszczać w koszyku na sztućce. Bardzo zabrudzone naczynia i patelnie powinny być umieszczane w dolnym koszu, ponieważ w tej części komory zmywarki strumienie wody są silniejsze i zmywanie jest bardziej skuteczne. Po włożeniu naczyń do zmywarki trzeba sprawdzić, czy ramiona natryskowe mogą obracać się swobodnie. NACZYNIA NIE NADAJĄCE SIĘ DO ZMYWANIA W ZMYWARKACH

• Naczynia i sztućce drewniane.

• Szklanki z delikatnym zdobieniem, wyroby artystyczne lub naczynia zabytkowe. Ich zdobienia nie są odporne.

• Elementy z tworzywa sztucznego, które nie są odporne na wysokie tem- peratury.

• Naczynia miedziane i cynowe.

• Naczynia zabrudzone popiołem, woskiem, smarem lub tuszem. Kolory szklanych dekoracji oraz aluminiowe/srebrne części mogą zmienić się lub ściemnieć podczas zmywania. Niektóre rodzaje wyrobów szklany- ch (np. kryształy) mogą stracić przezroczystość po zbyt wielu cyklach zmywania.

USZKODZENIE NACZYŃ SZKLANYCH I PORCELANOWYCH

• W zmywarkach można myć tylko takie naczynia szklane i porcelanowe, których producent deklaruje, że są przeznaczone do zmywarek.

• Używać delikatnego detergentu, przeznaczonego do porcelany

• Naczynia szklane i porcelanowe należy wyjmować ze zmywarki, jak tylko zmywanie się skończy. WSKAZÓWKI DOTYCZĄCE OSZCZĘDZANIA ENERGII

• Jeśli zmywarka domowa użytkowana jest zgodnie z zaleceniami produ- centa, zmywanie naczyń w zmywarce zazwyczaj pochłania MNIEJ EN- ERGII ELEKTRYCZNEJ i mniej wody niż zmywanie ręczne.

• Aby maksymalnie zwiększyć wydajność zmywarki, na- leży uruchamiać cykl zmywania po pełnym załadowan- iu urządzenia. Ładowanie zmywarki domowej w stopniu zale- canym przez producenta przyczyni się do oszczędności energii elektrycznej i wody. Informacje na temat prawidłowego ładowania naczyń w zmywarce można odnaleźć w rozdziale ŁADOWANIE KOSZY. W przypadku częściowego załadowania, zaleca się skorzystanie ze spec- jalnych opcji, jeśli są one dostępne (Połowa załadunku/ Zmywanie stre- fowe/ Wiele stref), zapełniając jedynie wybrane kosze. Nieprawidłowe lub nadmierne ładowanie zmywarki może spowodować zwiększenie zużycia mediów (np. wody, energii, czasu lub zwiększenie poziomu hałasu), co wpływa negatywnie za wydajność suszenia.

• Ręczne spłukiwanie naczyń przyczynia się do większego zużycia wody i energii elektrycznej i nie jest zalecane. DEZYNFEKCJA ZMYWARKI Aby uniknąć powstawania nieprzyjemnych zapachów i tworzenia się osadów, które mogą pojawić się w zmywarce, należy co najmniej raz w miesiącu włączyć program z wysoką temperaturą. Aby wyczyścić zmywarkę, należy wsypać/wlać jedną łyżeczkę detergentu i włączyć program bez wkładania naczyń

Jeśli urządzenie jest umieszczone w środowisku narażonym na ryzyko niskich temperatur, należy je całkowicie opróżnić z wody. Zamknij zawór wody i odłącz wąż doprowadzający wodę oraz wąż spustowy, a następnie pozwól na wypłynięcie z nich wody. Sprawdź, czy że zmięk- czacz wody jest wypełniony rozpuszczoną solą regeneracyjną w zbi- orniku soli, aby chronić urządzenie przed temperaturami aż do -20 °C. Jeżeli urządzenie było przechowywane w warunkach niskich temperatur, przed pierwszym uruchomieniem musi ono pozostać w temperaturze oto- czenia wynoszącej min. 5°C przez przynajmniej 24 godziny.

NAPEŁNIANIE DOZOWNIKA DETERGENTU

Aby otworzyć dozownik detergentu, użyć urządzenia do otwierania C. Detergent wsypywać/wlewać tylko do suchego zasobnika D. Detergent przeznaczony do mycia wstępnego wsypywać/wlewać bezpośrednio do komory zmywarki.

1. Odmierzając dawkę detergentu, należy uwzględnić in-

formacje podane powyżej, aby dodana ilość detergentu była prawidłowa. Wewnątrz dozownika D znajdują się oznaczenia ułatwiające dozowanie detergentu.

2. Przed zatrzaśnięciem pokrywy usunąć pozostałości

detergentu z krawędzi dozownika.

3. Zamknąć pokrywkę dozownika detergentu, pociągając ją w górę tak, aż

urządzenie zamykające zostanie zablokowane na swoim miejscu. Dozownik detergentu otwiera się automatycznie w odpowiednim czasie, zgod- nie z danym programem. Zastosowanie detergentów nieprzeznaczonych do użytku w zmywarkach może spowodować nieprawidłowe działanie lub uszkodzenie urządzenia. CODZIENNA EKSPLOATACJA

1. SPRAWDZENIE PRZYŁĄCZA WODY

Sprawdzić, czy zmywarka jest podłączona do instalacji wodnej i czy zawór wody jest otwarty.

2. WŁĄCZANIE ZMYWARKI

Otwórz drzwiczki i naciśnij przycisk WŁ.-WYŁ..

3. WKŁADANIE NACZYŃ DO KOSZA (patrz ŁADOWANIE KOSZY).

Wybierz najbardziej odpowiedni program, dostosowany do typu naczyń stołowych i poziomu ich zabrudzenia (patrz OPIS PROGRAMÓW), nacis- kając przyciski POPRZEDNI/NASTĘPNY. Wybierz żądane opcje (patrz OPCJE I FUNKCJE). Nie wszystkie opcje są przystosowane do wszystkich programów.

Uruchom cykl zmywania naciskając przycisk START/Pauza (dioda LED świeci) i zamykając drzwiczki w przeciągu 4 sekund. Po uruchomieniu programu urządzenie wyemituje pojedynczy sygnał dźwiękowy. Jeśli drzwiczki nie zostaną zamknięte w przeciągu 4 sekund, rozlegnie się dźwięk alarmu. W takim przypadku otwórz drzwiczki, naciśnij przycisk START/Pauza i ponownie zamknij drzwiczki w przeciągu 4 sekund.

7. KONIEC CYKLU ZMYWANIA

Koniec cyklu zmywania jest sygnalizowany przez sygnał dźwiękowy oraz za pomocą komunikatu END [KONIEC] na wyświetlaczu. Otwórz drzwiczki i wyłącz urządzenie, naciskając przycisk WŁ.-WYŁ.. Przed wyjęciem naczyń odczekaj kilka minut - aby uniknąć oparzenia. Wyjmij naczynia, zaczynając od dolnego kosza.

ZMIANA URUCHOMIONEGO PROGRAMU

Jeżeli wybrany został niewłaściwy program, można go zmienić, pod warunk- iem, że program dopiero się rozpoczął. PONOWNE USTAWIENIE maszyny: naciśnij i przytrzymaj przycisk WŁ.-WYŁ.. przez ponad 3 sekundy i maszyna się wyłączy. Na tablicy wskaźników wyświetli się komunikat „0:01”. Zamknąć drzwiczki i poczekać, aż zakończy się cykl spuszczania wody (około 1 minuty). Otworzyć drzwiczki i włączyć z powrotem urządzenie za pomocą przycisku WŁ.-WYŁ. i wybrać nowy cykl zmywania oraz żądane opcje. Uruchom cykl, naciskając przycisk START/Pauza i zamykając drzwiczki w przeciągu 4 sekund

Bez wyłączania zmywarki lekko uchyl drzwiczki, aby uniknąć rozpryskiwa- nia się wody na zewnątrz (dioda START/Pauza zaczyna migać) (Uwaga!: Gorąca para!) i umieść naczynia wewnątrz zmywarki. Otwórz drzwiczki i naciśnij przycisk START/Pauza i zamknij drzwiczki w przeciągu 4 sekund. Cykl będzie kontynuowany od momentu, w którym został przerwany

Jeżeli drzwiczki zostaną otwarte w trakcie trwania cyklu zmywania lub jeśli nastąpiła przerwa w dopływie prądu, cykl zostanie wstrzymany. Zamknij drzwiczki i JEDYNIE WÓWCZAS, GDY naciśniesz przycisk START/Pauza i zamkniesz drzwiczki w przeciągu 4 sekund, cykl będzie kontynuowany od momentu, w którym został przerwany.PLInstrukcja Codziennej Eksploatacji

Dane Programu Eko uzyskano na podstawie pomiarów wykonanych w warunkach laboratoryjnych zgodnie z normą europejską EN 60436:2020. Uwaga dla laboratoriów testowych: szczegółowe informacje dotyczące warunków testów porównawczych EN można uzyskać pod adresem: [e-mail] żadnym z tych programów nie ma potrzeby wstępnego przygotowania naczyń.*) Nie wszystkie opcje mogą być używane jednocześnie. **) Wartości podane dla innych programów niż program Eko mają charakter referencyjny. Rzeczywisty czas może się zmieniać w zależności od wielu czynników, takich jak tem- peratura i ciśnienie dopływającej wody, temperatura otoczenia, ilość detergentu, wielkość i typ załadunku oraz jego wyważenie, a także od dodatkowo wybranych opcji i kalibracji czujnika. Kalibracja czujnika może wydłużyć czas trwania programu aż o 20 min.

ODKAMIENIANIE - Alarm - Wykryto nagromadzenie kamienia na wewnętrznych elementach urządzenia. Sprawdzić, czy Ustawienie Twardości Wody ma prawidłową wartość, a sól jest obecna w pojemniku na sól (patrz PIERWSZE UŻYCIE), a następnie użyć produktu do odkamieniania (zalecana jest marka WPro) i włączyć program Samooczyszczanie. Po udanym odkamienianiu ikona nie będzie już wyświetlana. Jeśli opisane powyżej czynności nie zostaną wykonane, wydajność maszyny się pogorszy. Ostrzeżenie «Odkamienianie» zacznie mrugać, a alarm «dES» pojawi się na wyświetlaczu. Jeśli nadal nie podjęte zostanie żadne działanie, urządze- nie umożliwi włączenie jedynie pewnej ilości cykli (wskazanej podczas wy- świetlania alarmu «dES») a następnie zostanie ZABLOKOWANE, aby zapobiec uszkodzeniom elementów urządzenia, a dostępny będzie jedynie program Samooczyszczanie. Przeprowadzenie pełnego odkamieniania odblokuje urządzenie. W przypadku wyjątkowo dużych ilości kamienia, możliwe, że trzeba będzie wykonać odkamienianie dwa razy, aby było skuteczne. POWER CLEAN® - Dzięki dodatkowym silnym dyszom ta opcja zapewnia bardziej intensywne i dokładne mycie w koszu dolnym, w określonym jego obszarze. Opcja ta jest polecana do mycia garnków i patelni. (Prosimy zapoznać się z częścią dotyczącą załadunku Power Clean®). OPÓŹNIENIE - Włączenie programu można opóźnić o pewien czas, od 30 minut do 24 godzin.

1. Wybrać program i którąkolwiek z żądanych opcji. Nacisnąć przycisk

OPÓŹNIENIE (kilkukrotnie), aby opóźnić rozpoczęcie programu. Dostępna jest regulacja w zakresie od pół godziny do 24 godzin. Gdy osiągnięte zostanie ustawienie 24 godzin, wcisnąć przycisk OPÓŹNIENIE kolejny raz, aby dezaktywować funkcję OPÓŹNIENIE.

2. Wcisnąć przycisk START/Pauza i zamknąć drzwi w przeciągu 4 sek. Zegar

3. Po upływie ustawionego czasu kontrolka gaśnie, a program włącza się

automatycznie. Funkcja OPÓŹNIENIE nie może być ustawiana po włączeniu się programu. NaturalDry - to konwekcyjny system suszenia, który automatycznie otwie- ra drzwiczki podczas/po fazie suszenia, aby zapewnić doskonałe rezultaty suszenia każdego dnia. Drzwiczki można otworzyć po osiągnięciu tempe- ratury bezpiecznej dla mebli kuchennych, zatem przy użyciu opcji DEZYN- FEKCJA drzwiczki będą zablokowane. Do zmywarki dołączono specjalnie zaprojektowaną folię ochronną która pełni funkcję dodatkowej ochrony przed parą. Prosimy zapoznać się z INSTRUKCJĄ INSTALACJI, aby dowiedzieć się, jak za- montować folię ochronną. Ta funkcja jest domyślnie ustawiona jako aktyw- na, jednak można ją wyłączyć w “MENU USTAWIEŃ”. POŁOWA ZAŁADUNKU - Jeśli nie ma wielu naczyń do zmywania, używany jest program połowy załadunku, w celu oszczędzania wody, energii elektrycznej lub czasu, w zależności od wybranego programu. Należy pamiętać, aby zmniejszyć ilość detergentu. WYKRYWANIE - kiedy czujnik wykryje poziom zabrudzenia, na wyświetlaczu pojawi się animacja (około 20 min.), a długość cyklu zmywania zostanie zaktualizowana. Funkcja wykrywania służy do pomiaru poziomu zabrudzenia naczyń i jest ona obecna we wszystkich cyklach (z wyjątkiem trybu Eco), dostosowując odpowiednio program.

OPCJE można wybierać/ anulować wybór bezpośrednio po wybraniu programu, naciskając odpowiedni przycisk (jeśli jest dostępna – zapala się kontrolka) (patrz PANEL STEROWANIA). Jeśli dana opcja nie może być używana z wybranym programem (patrz TABELA PROGRAMÓW), odpowiednia dioda LED mignie szybko 3 razy i będzie słychać sygnał dźwiękowy. Opcja nie zostanie włączona. Opcja może zmienić czas lub zużycie wody lub energii dla programu. Pro- gram Opis programów Faza suszenia NaturalDry Dostępne opcje

Czas trwania programu (godz./ min)

Zużycie wody (litry/ cykl) Zużycie energii (kWh/ cykl)

Eko 50°- program jest przeznaczony do mycia naczyń o zwykłym stop- niu zabrudzenia; dla tego zastosowania jest to najbardziej wydajny pro- gram pod względem zużycia energii elektrycznej i wody oraz w takim za- stosowaniu program ten uzyskał certykat zgodności z dyrektywą unijną Ecodesign. 3:30 9,5 0,75

Intensywny Automatyczny 65° - Automatyczny program do zmywania mocno zabrudzonych garnków i talerzy. Program jest auto- matycznie dostoso- wany w zależności od poziomu zabru- dzenia. Gdy czujnik wykryje poziom zabrudzenia, na wy- świetlaczu pojawi się animacja i czas trwania cyklu zosta- nie zaktualizowany. 2:25-3:10 15,5-24,5 1,30-1,70

Mieszany Automatyczny 55° - automatyczny program do normalnie zabrudzonych naczyń z za- schniętymi resztkami jedzenia. 1:20-3:00 7,5-19,5 0,75-1,20

Szybki Automatyczny 50° - automatyczny program do średnio i lekko zabrudzonych naczyń. Cykl do co- dziennego stosowania, który zapewnia optymalne re- zultaty zmywania i suszenia w krótszym czasie. 1:00-1:50 7,5-15,5 0,70-1,10

Szybki 45° - Program należy stosować przy połowie załadunku lub lekko zabrudzonych naczyniach, na których nie zalegają resztki jedzenia. Nie ma fazy suszenia.

Kryształy 45° - Program do mycia delikatnych naczyń, które są bardziej wrażliwe na wysoką temperaturę, np. szklanki i kubeczki

Cichy 55° - Odpowiedni do zmywania w nocy. Zapewnia optymalne rezultaty zmywania i suszenia przy najniższej emisji hałasu. 3:50-4:10 10,5-14,5 0,80-1,15

Dezynfekujący 65° - Średnio lub bardzo zabrudzone naczynia, z do- datkowym działaniem antybakteryjnym. Można wykorzystywać do wy- konania czynności związanych z konserwacją zmywarki.

Mycie wstępne - Opłukiwanie naczyń przeznaczonych do późniejsze- go mycia. W tym programie nie używa się żadnego detergentu.

0:12 4,5 0,10 P10 Samoczyszczenie 65° - Program przeznaczony do przeprowadzania kon- serwacji zmywarki,tylko w przypadku gdy zmywarka jest PUSTA, z zastoso- waniem specjalnych detergentów służących do konserwacji zmywarki.

1:15 11,0 1,10 ŚWIATŁO SKIEROWANE NA PODŁOGĘ - Lampka LED świecąca na podłogę wskazuje, że zmywarka działa. Lampka pozostaje włączona podczas cyklu i wyłącza się po jego zakończeniu. Ta funkcja jest domyślnie ustawiona jako aktywna, jednak można ją wyłączyć w “MENU USTAWIEŃ”.. DODATKOWE SUSZENIE - Wyższa temperatura podczas ostatniego płukania a przedłużona faza suszenia pozwala na lepsze suszenie. Opcja DODATKOWE SUSZENI powoduje wydłużenie cyklu zmywania. ULUBIONY PROGRAM - Ulubiony program można zapisać i będzie łatwo dostępny. Znaleźć program przy użyciu przycisku POPRZEDNI/NASTĘPNY, a następnie wcisnąć i przytrzymać przycisk Ulubionego programu przez 3 sekundy. ZAWÓR WODY ZAMKNIĘTY - Alarm - Miga, gdy nie jest doprowadzana woda lub zawór wody jest zamknięty.PL

UTRZYMANIE I KONSERWACJA

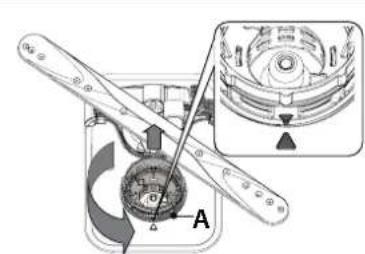

CZYSZCZENIE ZESPOŁU FILTRAZespół ltra należy regularnie czyścić, zapobiegając jego zapychaniu i za-pewniając prawidłowy odpływ ścieków.Używanie zmywarki, w której zablokowane są ltry lub zawierającej ciała obce w układzie ltrowania może spowodować nieprawidłowe działanie urządzenia, co prowadzi do obniżenia wydajności, głośnej pracy lub więk-szego wykorzystania mediów.Zespół ltra składa się z trzech ltrów, które usuwają resztki jedzenia z my-jącej wody, a następnie umożliwiają jej obieg: aby uzyskać najlepsze rezul-taty zmywania, należy utrzymywać je w czystości.Nie wolno używać zmywarki bez ltrów lub jeśli ltry są źle zamocowane.Co najmniej raz na miesiąc lub po każdych 30 cyklach zmywania należy sprawdzić zespół ltra i w razie potrzeby oczyścić go dokładnie pod bieżącą wodą za pomocą szczoteczki z nie-metalowym włosiem i postępując zgod-nie z poniższymi instrukcjami:

1. Odkręcić ltr cylindryczny A w kierunku ruchu wskazówek zegara i wy-

ciągnąć go (Rys. 1). Ważne jest, aby przy ponownym montażu ltra, dwa trójkąty pokazane na zbliżeniu, spotkały się.2. Zdjąć korek ltra B lekko naciskając boczne klapki (Rys. 2).3. Wysunąć ltr płytkowy ze stali nierdzewnej C (Rys. 3).4. W przypadku odnalezienia ciał obcych (np. potłuczonego szkła, porcela-ny, kości, pestek owoców itp.), należy je ostrożnie wyjąć.

5. Sprawdzić syfon i usunąć wszelkie resztki potraw. NIGDY NIE NALEŻY

WYJMOWAĆ osłony pompy cyklu myjącego (pokazane strzałką) (Rys. 4).Po oczyszczeniu ltrów założyć z powrotem zespół ltra i zamocować go w prawidłowym położeniu; jest to niezbędne dla utrzymania sprawnego funkcjonowania zmywarki.

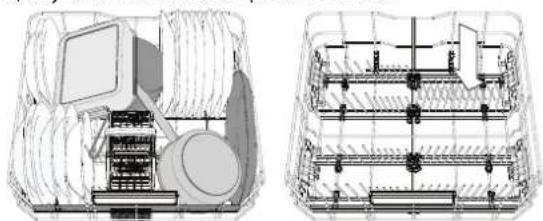

ŁADOWANIE KOSZY POJEMNOŚĆ: 14 standardowych nakryćNAJWYŻSZY KOSZ Najwyższy kosz za-pewnia strefę zmy-wania przeznaczoną do zmywania misek, kubków, a nawet du-żych talerzy i naczyń stołowych, które normalnie można za-ładować w dolnych koszach, tworząc do-datkową przestrzeń dla pozostałych naczyń.Rozdzielone ułożenie sztućców ułatwia ich wyj-mowanie po zmywaniu i zapewnia lepsze wy-suszenie.Noże i inne akcesoria o ostrych czubkach i krawędziach należy układać ostrzami skiero-wanymi w dół.GÓRNY KOSZTu należy wkładać delikatne i lekkie naczynia: szklanki, liżanki, talerzyki, małe miseczki do sa-łatek.Górny kosz jest wyposażony w podnoszone wsporniki, które mogą być używane w pozycji pionowej przy wkładaniu spodeczków/talerzy-ków deserowych lub w pozycji opuszczonej, przy wkładaniu misek i pojemników na żywność.(przykładowe załadowanie górnego kosza)Regulacja wysokości górnego koszaWysokość górnego kosza można wyregulować: wyższe położenie umożliwia umieszczenie dużych naczyń w dolnym koszu, a niższe pozwala na najwyższe ustawie-nie podnoszonych wsporników, co daje więcej miejsca u góry, a jednocześnie pozwala uniknąć stykania się z na-czyniami umieszczonymi w dolnym koszu.Górny kosz jest wyposażony w regulator wysokości górnego kosza (patrz ilustracja); bez naciskania dźwigie-nek, można łatwo podnieść kosz trzymając go za boczne części i umieszczając stabilnie w górnym położeniu.Aby przywrócić dolne położenie, nacisnąć dźwigienki A po bokach kosza i przesunąć kosz w dół.Zdecydowanie zalecamy, aby nie regulować wysokości kosza, gdy jest załadowany. NIGDY nie podnosić lub opuszczać kosza tylko z jednej strony.Składane półeczki z regulowanym położeniemBoczne składane klapy można złożyć lub rozłożyć, aby zoptymalizować ułożenie naczyń w koszyku. Kieliszki do wina można bezpiecznie umieścić, wkładając nóżkę każdego kieliszka do odpowied-niego otworu. W zależności od modelu: • aby rozłożyć klapy, należy wysunąć je do góry i obrócić lub zwolnić z zatrzasków i pociągnąć do dołu.• aby złożyć klapy, należy obrócić je i wsunąć je do dołu lub wyciągnąć do góry i zamocować do zatrzasków. DOLNY KOSZDo garnków, pokrywek, talerzy, misek do sałatek, sztućców itp. Duże tale-rze i pokrywki powinny być umieszczane z boku, aby uniknąć stykania się z ramieniem natryskowym. Dolny kosz jest wyposażony w podnoszone wsporniki, które mogą być używane w położeniu pionowym przy wkładaniu talerzy lub w położeniu poziomym, aby ułatwić wkładanie patelni i misek.(przykładowe załadowanie dolnego kosza)POWER CLEAN®System Power Clean® wykorzystuje specjalne dysze wodne znajdujące się z tyłu komory, które pozwalają na intensywne mycie bardzo zabrudzonych naczyń. Dolny kosz posiada miejsce do umieszczania dużych przedmiotów. Z tyłu kosza znajduje się specjalny wysuwany wspornik, który może być używany do podparcia patelni lub blach do piecze-nia i ustawienia ich pionowo, dzięki czemu będą zajmowały mniej miejsca.Umieszczając garnki/patelnie skierowane w stronę elementu Power Clean®, należy włączyć POWER CLEAN na panelu sterowania.Stosowanie opcji Power Clean®:1. Dostosować obszar Power Clean (G), składa-jąc tylne uchwyty w taki sposób, aby móc włożyć garnki.2. Włożyć przechylone w pionie garnki i pa-telnie w obszar Power Clean®. Garnki mu-szą być zwrócone w kierunku silnych dysz wodnych.KOSZYK NA SZTUĆCEKoszyk jest wyposażony w górne kratki, które pozwalają na lepsze roz-mieszczenie sztućców. Koszyk na sztućce powinien być umieszczany tylko w przedniej części dolnego kosza.Noże i inne akceso-ria o ostrych czubkach i krawędziach należy wkładać do koszyka na sztućce ostrzami skiero-wanymi w dół lub układać je poziomo na podnoszo-nych półeczkach, w górnym koszu.PLInstrukcja Codziennej Eksploatacji

Świeci się wskaźnik soli Zbiornik soli jest prawie pusty. Napełnij zbiornik solą (aby uzyskać więcej informacji, patrz NAPEŁNIANIE ZBIORNIKA SOLI). W razie potrzeby sprawdź ustawienie twardości wody, patrz TABELA TWARDOŚCI WODY. Wskaźnik soli miga Zbiornik soli jest pusty. Jak najszybciej napełnij zbiornik solą. Używanie urządzenia bez soli może spowodować uszkodze- nie jego podzespołów wewnętrznych. Wskaźnik płynu nabłyszczającego świeci się lub miga Dozownik płynu nabłyszczającego jest pusty. (Po ponownym napełnieniu wskaźnik płynu nabłyszcza- jącego może pozostać zapalony przez krótki czas). Ponownie napełnij dozownik płynem nabłyszczającym (aby uzyskać więcej informacji, patrz NAPEŁ- NIANIE DOZOWNIKA PŁYNU NABŁYSZCZAJĄCEGO). Wskaźnik odkamieniania świeci się lub miga; wyświetlany jest alarm „dES”. Na wewnętrznych podzespołach urządzenia osadza się kamień. Natychmiast usuń kamień z urządzenia korzystając z programu Samoczyszczenie i dostępnego na ryn- ku preparatu do usuwania kamienia (patrz OPCJE I FUNKCJE). Ponownie napełnij zbiornik solą. Sprawdź ustawienie twardości wody. Jeśli urządzenie nie zostanie odkamienione, przestanie działać. Zmywarka nie włącza się lub nie re- aguje na polecenia. Urządzenie nie zostało prawidłowo podłączone do zasilania. Włóż wtyczkę przewodu zasilającego do gniazdka. Przerwa w dopływie prądu. Ze względów bezpieczeństwa, zmywarka nie uruchomi się ponownie automatycznie po przywróce- niu zasilania. Otwórz drzwiczki zmywarki, naciśnij przycisk START/Pauza i zamknij drzwiczki w przeciągu 4 sekund. Drzwiczki zmywarki nie są zamknięte. Sworzeń NaturalDry nie jest wsunięty. Energicznie popchnij drzwiczki aż do usłyszenia “kliknięcia”. Cykl zostaje przerwany przez otwarcie drzwi przez ponad 4 sekundy. Naciśnij przycisk START/Pauza i zamknij drzwiczki w przeciągu 4 sekund. Panel sterowania nie odpowiada lub wyświetlany jest komunikat F6 E1. Wyłącz urządzenie, naciskając przycisk WŁ.-WYŁ./RESET, po około jednej minucie z powrotem je włącz i ponownie uruchom program. Jeśli problem nadal występuje, odłącz urządzenie na 1 minutę, a następnie podłącz je z powrotem. Zmywarka nie od- pompowuje wody. Na wyświetlaczu widoczny jest komu- nikat: F7 E3 lub F9 E1 Filtr jest zatkany resztkami potraw lub kamieniem. Oczyść ltr i usuń kamień z urządzenia (patrz CZYSZCZENIE ZESPOŁU FILTRA i INSTRUKCJA ODKA- MIENIANIA). Wąż odpływowy jest zagięty. Sprawdź wąż odpływowy (patrz INSTRUKCJA INSTALACJI). Rura odpływu zlewu jest zatkana. Oczyść rurę odpływu w zlewie. Zmywarka powoduje nadmier- ny hałas. Naczynia stukają się między sobą. Prawidłowo rozmieść naczynia (patrz ŁADOWANIE KOSZY). Występuje nadmierna ilość piany. Porcja detergentu nie została poprawnie odmierzona, albo detergent nie nadaje się do stosowa- nia w zmywarkach (patrz NAPEŁNIANIE DOZOWNIKA DETERGENTU). Ponownie uruchom bieżą- cy cykl poprzez WYŁĄCZENIE zmywarki, następnie włącz ją ponownie, wybierz nowy program, naciśnij przycisk START/Pauza i zamknij drzwiczki w przeciągu 4 sekund. Nie dodawaj żadnego detergentu. Naczynia nie zostały prawidłowo rozmieszczone. Prawidłowo rozmieść naczynia (patrz ŁADOWANIE KOSZY). Filtr jest zatkany resztkami potraw lub kamieniem. Oczyść zespół ltra (patrz UTRZYMANIE I KONSERWACJA). Naczynia nie są czyste. Naczynia nie zostały prawidłowo rozmieszczone. Prawidłowo rozmieść naczynia (patrz ŁADOWANIE KOSZY). Ramiona natryskowe nie mogą obracać się swo- bodnie, zaczepiają się o naczynia. Prawidłowo rozmieść naczynia (patrz ŁADOWANIE KOSZY). Sprawdzić, czy górny kosz jest w prawi- dłowym położeniu i w razie potrzeby wyreguluj (podnieś). Cykl zmywania jest zbyt delikatny. Wybierz odpowiedni cykl zmywania (patrz TABELA PROGRAMÓW). Występuje nadmierna ilość piany. Porcja detergentu nie została poprawnie odmierzona, albo detergent nie nadaje się do stosowania w zmywarkach (patrz NAPEŁNIANIE DOZOWNIKA DETERGENTU). Pokrywka przegródki na płyn nabłyszczający nie została prawidłowo zamknięta. Upewnij się, czy dozownik płynu nabłyszczającego jest zamknięty. Filtr jest zatkany resztkami potraw lub kamieniem. Oczyść ltr i usuń kamień z urządzenia (patrz CZYSZCZENIE ZESPOŁU FILTRA). Zbiornik soli jest pusty. Napełnij zbiornik soli (patrz NAPEŁNIANIE ZBIORNIKA SOLI). Jeśli zmywarka nie działa prawidłowo, należy sprawdzić czy problem można rozwiązać wykonując czynności opisane poniżej. W przypadku błędów lub problemów prosimy skontaktować się z zakładem serwisowym, którego dane kontaktowe można odnaleźć w książeczce gwaran- cyjnej. Części zamienne będą dostępne przez okres do 7 lub do 10 lat, zgodnie z określonymi wymaganiami rozporządzenia.

CZYSZCZENIE RAMION NATRYSKOWYCH

Może się zdarzyć, że resztki potraw pozostaną na ramio- nach natryskowych i będą zatykać otwory, przez które wytryskiwana jest woda. Dla- tego też zaleca się, aby od czasu do czasu sprawdzić ra- miona natryskowe i oczyścić je małą szczoteczką z nie- -metalowym włosiem. Aby usunąć spryskiwacz gór- ny, usuń go z kolektorem. Najwyższy kosz ma stałą rurę myjącą ze wszystkimi dyszami myjącymi skie- rowanymi do góry. Aby ją wyczyścić, można wysunąć półkę i pęsetą usunąć przedmioty, które mogły utknąć w dyszach. Dolne ramię natryskowe można wyjmo- wać pociągając je w górę i obracając je w kierunku przeciwnym do wskazówek ze- gara. Ponowne osadzenie ramienia natry- skowego odbywa się poprzez pociągnię- cie go w dół i obrócenie go w kierunku zgodnym z ruchem wskazówek zegara. Górne ramię natryskowe można wyj- mować wciskając je w górę i obracając je w kierunku przeciwnym do wskazó- wek zegara. Ponowne osadzenie ramie- nia natryskowego odbywa się poprzez pociągnięcie go w górę i obrócenie go w kierunku zgodnym z ruchem wska- zówek zegara.PL

Zasady, standardową dokumentację, informacje na temat zamawiania części zamiennych oraz dodatko- we informacje o produkcie można znaleźć:

• Używając kodu QR i odwiedzając naszą stronę internetową: docs.whirlpool.eu/docs

• Odwiedzając naszą stronę internetową: parts-selfservice.europeanappliances.com

• Ewentualnie można skontaktować się z naszą obsługą posprzedażową (patrz numer telefonu w książeczce gwarancyjnej). Kontaktując się z naszą obsługą posprzedażową, należy podać kody zamieszczone na tabliczce identykacyjnej produktu. Informacje o modelu można uzyskać przy pomocy kodu QR podanego na etykiecie energetycznej. Etykieta zawiera również identykator modelu, którego można użyć do znalezienia informacji na portalu rejestru pod adresem https://eprel.ec.europa.eu. IEC 436

Zmywarka nie napeł- nia się wodą. Na wyświetlaczu widoczny jest komu- nikat: H2O i się świeci; rozlega się alarm akustyczny. Brak wody w sieci wodociągowej lub zawór jest zamknięty. Sprawdź, czy woda dopływa z sieci wodociągowej lub czy zawór wody jest otwarty. Wąż dopływowy wody jest zagięty. Sprawdź wąż dopływowy (patrz INSTRUKCJA INSTALACJI). Otwórz drzwiczki zmywarki, naciśnij przycisk START/Pauza i zamknij drzwiczki w przeciągu 4 sekund. Filtr siatkowy w wężu dopływowym wody jest zapchany; niezbędne jest jego oczyszczenie. Sprawdź i oczyść ltr siatkowy w wężu dopływowym wody. Otwórz drzwiczki zmywarki, naciśnij przycisk START/Pauza i zamknij drzwiczki w przeciągu 4 sekund. Zmywarka kończy cykl przedwcześnie. Na wyświetlaczu widoczny jest komu- nikat: F8 E3 Filtr jest zatkany resztkami potraw lub kamieniem. Oczyść ltr i usuń kamień z urządzenia (patrz CZYSZCZENIE ZESPOŁU FILTRA i INSTRUKCJA ODKA- MIENIANIA). Wąż odpływowy ustawiony zbyt nisko lub odpro- wadzanie wody za pomocą syfonu do domowej sieci kanalizacyjnej. Sprawdź czy końcówka węża odpływowego jest ustawiona na odpowiedniej wysokości (patrz IN- STRUKCJA INSTALACJI). Sprawdź czy woda nie jest odprowadzana za pomocą syfonu do domowej sieci kanalizacyjnej, i w razie potrzeby zamontować przerywacz syfonu/zawór napowietrzający. Występuje nadmierna ilość piany. Porcja detergentu nie została poprawnie odmierzona, albo detergent nie nadaje się do stosowa- nia w zmywarkach (patrz NAPEŁNIANIE DOZOWNIKA DETERGENTU). Powietrze w instalacji doprowadzenia wody. Sprawdź czy w instalacji wodnej nie ma nieszczelności lub innych problemów umożliwiających dostęp powietrza. Naczynia nie są do- brze wysuszone. Brak płynu nabłyszczającego lub dawka jest zbyt mała. Upewnij się, że dozownik płynu nabłyszczającego jest napełniony (patrz NAPEŁNIANIE DOZOW- NIKA PŁYNU NABŁYSZCZAJĄCEGO). Same tabletki wielofunkcyjne do zmywarek nie zapewnią tak dobrych efektów suszenia, jak rzeczywiste używanie płynu nabłyszczającego. Naczynia zostały wyładowane po automatycznym otwarciu drzwi, ale przed faktycznym zakończe- niem cyklu. Przed rozpoczęciem rozładowywania naczyń należy upewnić się, że cykl zakończył się (patrz CO- DZIENNA EKSPLOATACJA). W celu uzyskania jeszcze lepszych rezultatów suszenia zaleca się pozo- stawienie naczyń wewnątrz zmywarki z otwartymi drzwiami przez dodatkowe 15 minut po za- kończeniu cyklu. Naczynia są ulokowane zbyt płasko. W przypadku zauważenia kałuż wody w zagłębieniach liżanek, kubków lub misek, spróbuj zała- dować naczynia (zwłaszcza w górnym koszu), tak aby zapewnić większe nachylenie, w celu umoż- liwienia ściekania większej ilości wody przed rozpoczęciem suszenia. Wybrany cykl nie posiada fazy suszenia. Prosimy sprawdzić w TABELI PROGRAMÓW, czy wybrany program jest wyposażony w fazę susze- nia. Cykl bez fazy suszenia może nie zapewniać pożądanej wydajności suszenia, dlatego zaleca się zmianę wyboru cyklu na ten, który posiada fazę suszenia. Naczynia są wykonane z tworzywa sztucznego lub materiału antyadhezyjnego. Trochę kropelek wody, pozostających na tego typu materiale, jest zjawiskiem normalnym. Naczynia i szklanki mają niebieskie smu- gi lub niebieskawe odcienie. Dozowanie płynu nabłyszczającego jest nadmier- ne. Zmień dozowanie na niższe ustawienia. Naczynia i szklanki są pokryte wapien- nym lub białawą warstwą. Zbiornik soli jest pusty. Jak najszybciej napełnij zbiornik solą. Używanie urządzenia bez soli może spowodować uszkodze- nie jego podzespołów wewnętrznych. Twardość wody jest ustawiona na zbyt niską twardość. Zwiększ ustawienie (patrz TABELA TWARDOŚCI WODY). Pokrywka zbiornika soli nie jest dokładnie zamknięta. Sprawdź i zamknij pokrywkę zbiornika soli. Zbiornik płynu nabłyszczającego jest pusty lub dozowanie płynu nabłyszczającego jest niewy- starczające. Ponownie napełnij dozownik płynem nabłyszczającym i sprawdź ustawienie dozowania (aby uzy- skać więcej informacji, patrz NAPEŁNIANIE DOZOWNIKA PŁYNU NABŁYSZCZAJĄCEGO). Zmywarka wyświetla komunikat F8E5 Zawór jest zablokowany lub uszkodzony. Jeśli to możliwe, zamknij zawór wody. Nie wyłączaj zasilania. Zadzwoń do serwisu.PLInstrukcja Codziennej Eksploatacji 31PL
