LB270 - Cave à vin LE CHAI - Notice d'utilisation et mode d'emploi gratuit

Marque	Le Chai
Modèle	LB270
Type	Cave à vin intégrable
Capacité	27 bouteilles (Bordeaux 0,75 L)
Dimensions (L × P × H)	590 × 563 × 595 mm
Poids	39 kg
Alimentation	220-240 V ~ 50 Hz
Classe climatique	N/ST (16 °C à 38 °C)
Dégivrage	Sans-givre (No-Frost)
Éclairage	LED (classe d'efficacité énergétique G)
Plage de température	5 °C à 20 °C
Zones de température	Deux zones : supérieure (5-10 °C), inférieure (10-18 °C)
Nombre de clayettes	3 clayettes (coulissantes avec butée)
Réfrigérant	R600a (isobutane, inflammable)
Garantie	5 ans (fabricant)
Pièces de rechange	Disponibles pendant 7 ans
Système anti-vibrations	Compresseur sur silents-blocs, isolation polyuréthane
Système anti-UV	Porte en verre traitée filtrant les UV
Système d'humidification	Bac d'eau à placer sous le ventilateur (selon modèle)
Installation	Intégrable, espace libre mini : 2 cm sur les côtés, 3 cm à l'arrière, 10 cm au-dessus

FOIRE AUX QUESTIONS - LB270 LE CHAI

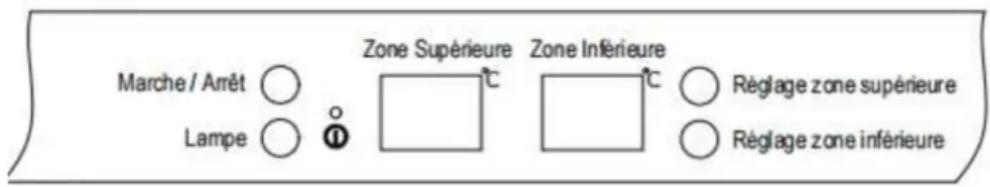

Comment régler la température dans la cave à vin LB270 ?

La cave LB270 dispose de deux zones indépendantes. Pour la zone supérieure (5-10 °C), utilisez le bouton « Réglage zone supérieure » : chaque pression diminue la température de 1 °C, et elle revient à 10 °C après 5 °C. Pour la zone inférieure (10-18 °C), utilisez le bouton « Réglage zone inférieure » de la même manière. L'affichage LED clignote pendant 5 secondes pour confirmer. Pour connaître la température actuelle, appuyez 3 secondes sur le bouton de la zone souhaitée.

Comment changer le mode d'éclairage de la cave ?

Appuyez sur le bouton « Lampe » pendant 3 secondes. Vous entendrez un bip et l'affichage gauche indiquera L1, L2 ou L3 en clignotant. L1 : lumière allumée uniquement quand la porte est ouverte (s'éteint 5 s après fermeture). L2 : lumière allumée en permanence. L3 : lumière allumée à l'ouverture, s'éteint 10 minutes après la fermeture. Chaque pression longue de 3 s change le mode cycliquement.

Comment nettoyer ma cave à vin Le Chai LB270 ?

Débranchez d'abord l'appareil. Retirez les clayettes et lavez-les à l'eau tiède avec un détergent doux (type liquide vaisselle). Rincez à l'eau javellisée et séchez soigneusement. Lavez les parois intérieures de la même façon, en insistant sur les supports de clayettes. Nettoyez le joint de porte, y compris en dessous. N'utilisez jamais de produits abrasifs ni d'éponges grattoirs. Dépoussiérez régulièrement le condenseur à l'arrière.

Faut-il dégivrer la cave LB270 ?

Non, cette cave à vin est équipée du système No-Frost (sans-givre). Elle ne produit pas de givre ni de glace, donc aucune opération de dégivrage n'est nécessaire.

Que faire si la cave ne refroidit pas assez ?

Vérifiez d'abord la température réglée : les zones supérieure et inférieure ont des plages spécifiques. Assurez-vous que la température ambiante est entre 16 °C et 38 °C (classe N/ST). Évitez d'ouvrir la porte trop souvent ou de la laisser ouverte. Vérifiez que la porte ferme bien et que le joint est étanche. Laissez un espace d'au moins 2 cm sur les côtés, 3 cm à l'arrière et 10 cm au-dessus pour une ventilation suffisante.

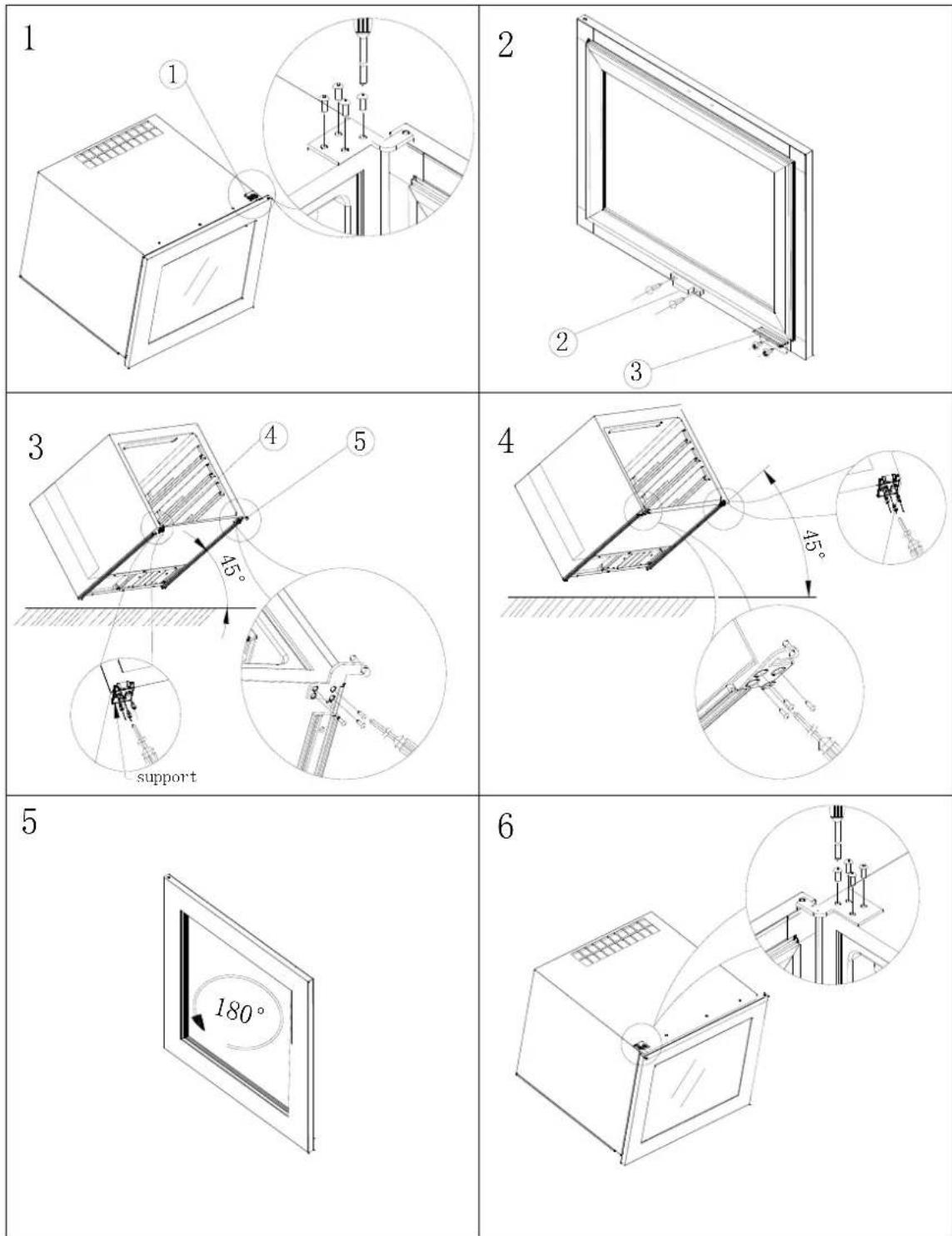

Peut-on inverser le sens d'ouverture de la porte ?

Oui, il est possible de changer le sens d'ouverture en déplaçant les charnières. Débranchez d'abord l'appareil. Suivez les étapes de la notice : retirez la charnière supérieure, l'interrupteur d'éclairage, la plaque de localisation, le support et la charnière inférieure, puis remontez de l'autre côté. Veillez à bien repositionner l'aimant intérieur de la porte (étape 6) et à ce que la porte soit alignée et le joint adhère correctement.

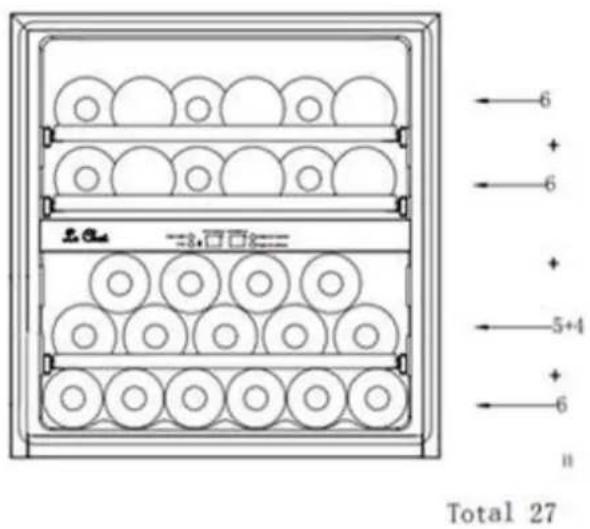

Quelle est la capacité maximale de la cave LB270 ?

La capacité maximale est de 27 bouteilles de type Bordeaux de 0,75 L. Le nombre est indicatif et peut varier selon la forme des bouteilles. Un chargement quotidien recommandé est indiqué dans la notice pour une meilleure conservation.

Comment maintenir le bon niveau d'humidité ?

Si votre modèle est équipé d'un bac d'humidification, remplissez-le aux 3/4 de sa capacité et placez-le sur la clayette sous le ventilateur au fond. Vérifiez le niveau d'eau régulièrement et ajoutez de l'eau si nécessaire. Un bon taux d'humidité évite le dessèchement des bouchons.

Quels vins puis-je stocker dans cette cave ?

Cette cave est conçue pour le stockage de vins. La zone supérieure (5-10 °C) convient aux vins blancs secs, rosés, champagnes et vins liquoreux. La zone inférieure (10-18 °C) est idéale pour les vins rouges : grands bordeaux (16-17 °C), bourgognes (15-16 °C), rouges légers (11-12 °C). Évitez les variations brutales de température. Ne stockez pas de denrées périssables.

Que faire en cas de panne ou d'erreur d'affichage ?

Si l'appareil ne fonctionne pas, vérifiez l'alimentation électrique, le disjoncteur et les fusibles. En cas d'affichage LED défectueux ou de lumière intérieure qui ne s'allume pas, contactez le service après-vente. Les réparations doivent être effectuées par du personnel qualifié. La garantie fabricant est de 5 ans et les pièces de rechange sont disponibles pendant 7 ans.

MODE D'EMPLOI LB270 LE CHAI

Présentation de l'appareil	Page 4
Avertissements et conseils importants	Page 7
Installation	Page 12
Informations spécifiques	Page 15
Utilisation	Page 19
Entretien	Page 21
Problèmes et solutions	Page 22
Changement du sens d'ouverture de la porte	Page 23
Garantie	Page 24

CARACTERISTIQUES TECHNIQUES ET ENERGETIQUES

Marque : Le Chai	Modèle LB270 / LBN270(27 bouteilles Max)	Modèle LM245 / LMN245(24 bouteilles Max)	Modèle LB555 / LBN555(50 bouteilles Max)
Alimentation	220-240V~ 50Hz
Dimension (L*P*H) (mm)	590x563x595	590x557x455	590x557x886
Poids	39kg	27kg	51kg
Dégivrage Sans-Givre
Classe climatique	N/ST: Cet appareil est conçu pour être utilisé à une température ambiante compriseentre 16°C et 38°C
Type d'installation Intégrable

Cet appareil est destiné uniquement au stockage du vin.

La fiche d'information sur le produit selon le règlement 2019/2016/UE est disponible via

Modèle	Site web	QR-code
LB270 https://eprel.ec.europa.eu/qr/647416
LBN270	https://eprel.ec.europa.eu/qr/647499
LM245 https://eprel.ec.europa.eu/qr/346231
LMN245 https://eprel.ec.europa.eu/qr/346311
LB555	https://eprel.ec.europa.eu/qr/346317
LBN555	https://eprel.ec.europa.eu/qr/346322

Cet appareil est conforme aux exigences des Directives Européennes : 2014/35/UE relative à la sécurité électrique 2014/30/UE relative à la compatibilité électromagnétique

CE

PRESENTATION DE L'APPAREIL LM 245 / LMN 245

1 – Bandeau de commande

4 – Poignée

2 - Clayettes

5 – Lumière

3 – Porte en verre

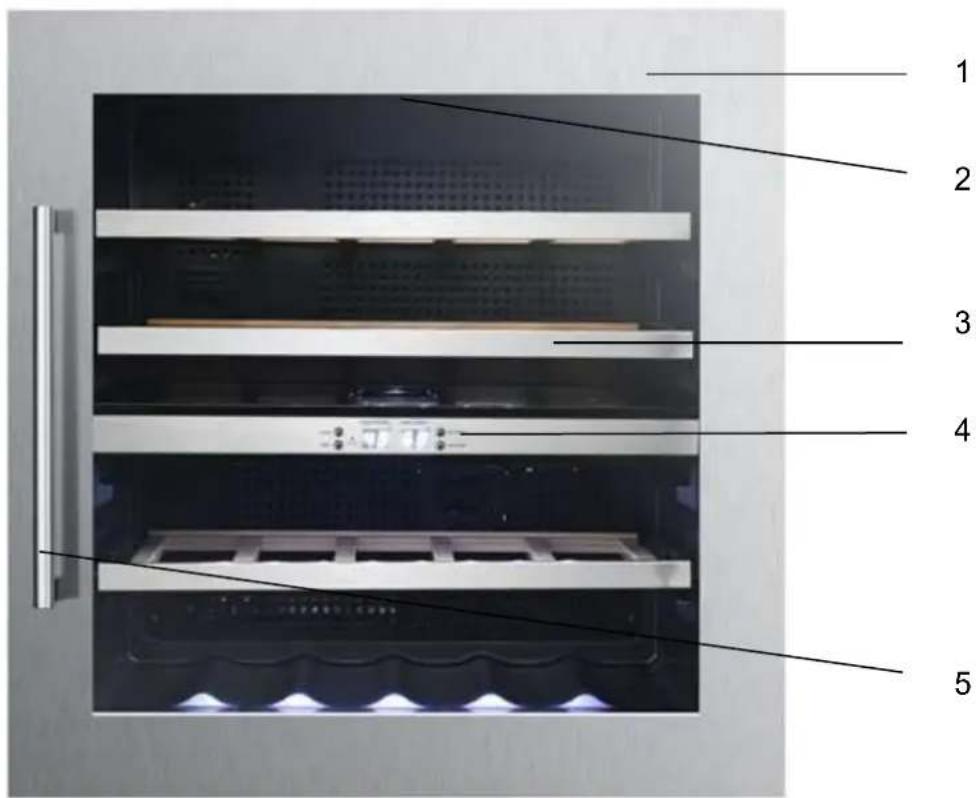

PRESENTATION DE L'APPAREIL LB 270 / LBN 270

1 2 3 4 5

1 – Porte en verre
2 - Lumière
3 - Clayettes

4 – Bandeau de commande
5 – Poignée

PRESENTATION DE L'APPAREIL LB 555 / LBN 555

1 2 3 4 5 Le Chai

1 – Porte en verre
2 - Lumière
3 - Clayettes

4 – Bandeau de commande
5 – Poignée

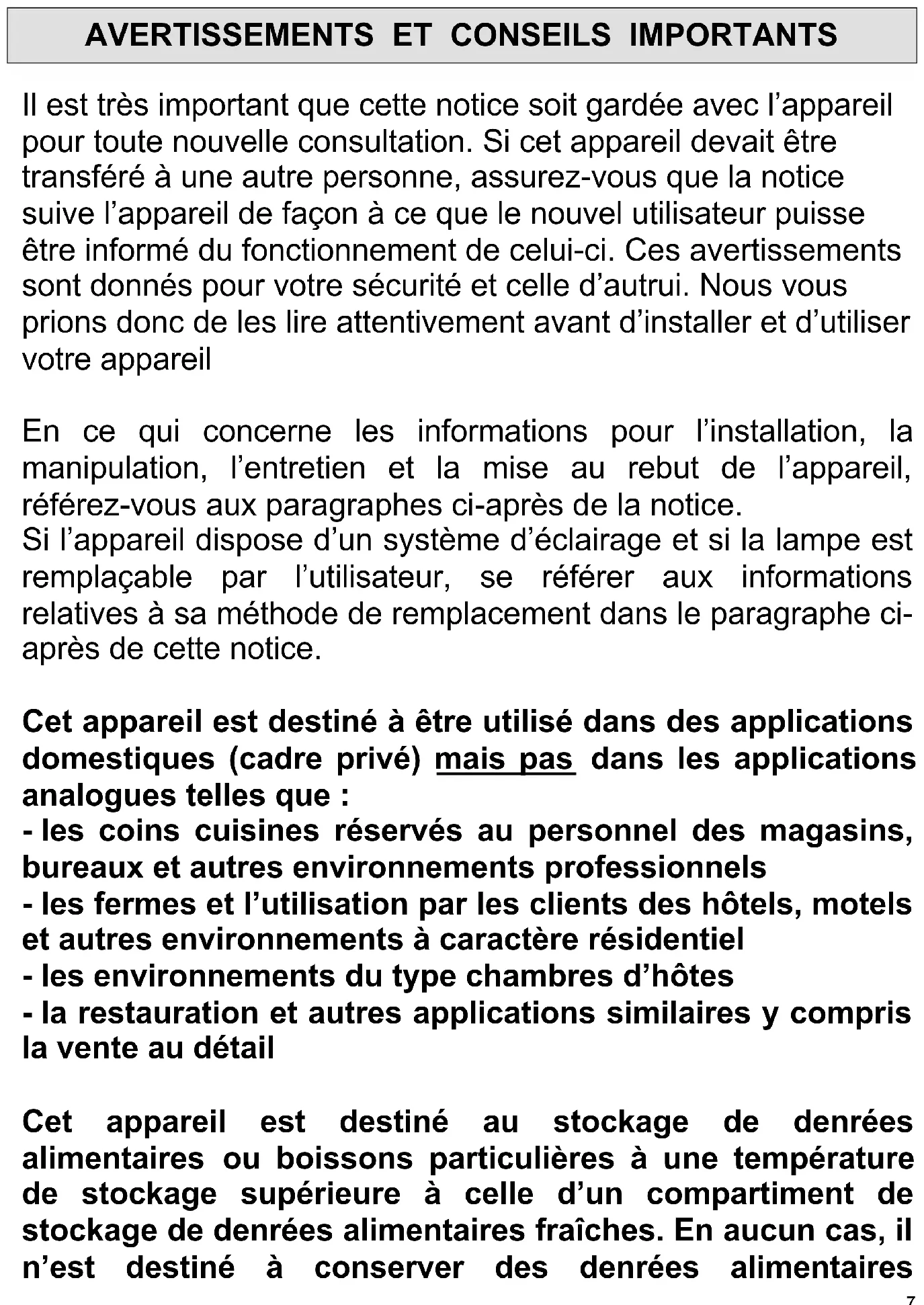

AVERTISSEMENTS ET CONSEILS IMPORTANTS

Il est très important que cette notice soit gardée avec l'appareil pour toute nouvelle consultation. Si cet appareil devait être transféré à une autre personne, assurez-vous que la notice suive l'appareil de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci. Ces avertissements sont donnés pour votre sécurité et celle d'autrui. Nous vous prions donc de les lire attentivement avant d'installer et d'utiliser votre appareil

En ce qui concerne les informations pour l'installation, la manipulation, l'entretien et la mise au rebut de l'appareil, référez-vous aux paragraphes ci-après de la notice.

Si l'appareil dispose d'un système d'éclairage et si la lampe est remplaçable par l'utilisateur, se référer aux informations relatives à sa méthode de remplacement dans le paragraphe ci-après de cette notice.

Cet appareil est destiné à être utilisé dans des applications domestiques (cadre privé) mais pas dans les applications analogues telles que :

• les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels
• les fermes et l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel
• les environnements du type chambres d'hôtes
• la restauration et autres applications similaires y compris la vente au détail

Cet appareil est destiné au stockage de denrées alimentaires ou boissons particulières à une température de stockage supérieure à celle d'un compartiment de stockage de denrées alimentaires fraîches. En aucun cas, il n'est destiné à conserver des denrées alimentaires

fraîches. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autre but que celui pour lequel il a été conçu.

Sécurité

- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

- Les enfants ne doivent pas jouer avec l'appareil.

- Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.

- Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

- Les enfants âgés de 3 à 8 ans sont autorisés à charger et décharger les appareils de réfrigération.

- Débranchez toujours la prise de courant avant de procéder à son nettoyage ; de procéder à son dégivrage ; de changer la lampe d'éclairage ; de déplacer l'appareil ou de nettoyer le sol sous l'appareil.

- MISE EN GARDE : Ne pas endommager le circuit de réfrigération.

- MISE EN GARDE : Ne pas utiliser d'appareils électriques à l'intérieur du compartiment de stockage des denrées, à moins qu'ils ne soient du type recommandé par le fabricant.

- MISE EN GARDE : Ne pas utiliser de dispositifs mécanique ou autre moyens pour accélérer le processus de dégivrage autres que ceux recommandés par le fabricant.

- MISE EN GARDE : Pour éviter tout risque dû à l'instabilité de l'appareil, celui-ci doit être fixé conformément aux instructions.

- MISE EN GARDE : Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement.

- Cet appareil est pourvu d'une connexion de terre uniquement à des fins fonctionnelles.

- Ne pas brancher l'appareil à une prise de courant non protégée contre les surcharges (fusible).

- Ne jamais utiliser de prises multiples ou de rallonge pour brancher l'appareil.

- AVERTISSEMENT: Ne pas placer de socles mobiles de prises multiples ni de blocs d'alimentation portables à l'arrière de l'appareil

- Cet appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

- Ne pas stocker dans cet appareil des substances explosives telles que des aérosols contenant des gaz propulseurs inflammables.

- AVERTISSEMENT: Lors du positionnement de l'appareil, s'assurer que le cordon d'alimentation n'est pas coincé ni endommagé.

- Après installation, vérifiez qu'il ne repose pas sur le câble d'alimentation.

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualifications similaires afin d'éviter un danger.

- Cet appareil est lourd ; faites attention lors d'un déplacement.

- Si votre appareil a été couché pendant le transport, attendre 48h avant de le mettre en fonctionnement.

- Assurez-vous que l'endroit où est posé votre appareil puisse supporter le poids de celui-ci une fois chargé (1 bouteille de 75cl est environ égal à 1,3kg).

• L'ampoule est destinée à être exclusivement utilisée dans cet appareil.
• L'ampoule ne convient pas pour l'éclairage d'une pièce d'un ménage.
• Il convient de respecter le chargement dans les compartiments indiqués dans la notice et le produit.
• Cet appareil de réfrigération ne convient pas pour la congélation de denrées alimentaire.
• Des ouvertures de la porte de manière prolongée sont susceptibles d'entraîner une augmentation significative de température des compartiments de l'appareil.
• Nettoyer régulièrement les surfaces et les systèmes d'évacuation accessibles.
• Si l'appareil de réfrigération demeure vide de manière prolongée, le mettre hors tension, en effectuer le dégivrage, le nettoyer, le sécher, et laisser la porte ouverte pour prévenir le développement de moisissures à l'intérieur de l'appareil.

Service - réparations

• Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil.
• En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuées par du personnel non-qualifié peuvent provoquer des dommages. Contactez le service après-vente de votre revendeur.
• En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuées par du personnel non-qualifié peuvent provoquer des dommages.
• En cas de panne, contactez le service après-vente de votre revendeur. Le fabriquant offre une garantie minimale à compter de la date d'achat. La durée effective est inscrite sur votre facture d'achat. De même la durée de disponibilité des pièces nécessaires à la réparation de l'appareil est disponible auprès de votre revendeur.

Frigorigène

DANGER : Risque d'incendie / Matières inflammables. Le gaz frigorigène contenu dans le circuit de cet appareil est de l'isobutane (R 600a), gaz peu polluant mais inflammable.

• Lors du transport et de l'installation de l'appareil, veiller à n'endommager aucune partie du circuit frigorifique
• N'utilisez aucun outil coupant ou pointu pour dégivrer l'appareil.
• N'utilisez aucun appareil électrique à l'intérieur de l'appareil.

Si le système de réfrigération est endommagé :

- N'utilisez pas de flamme près de l'appareil.

- Evitez les étincelles – n'allumez pas d'appareil électrique ou de lampe électrique.

- Ventilez immédiatement la pièce

Mise au rebut

Cet appareil est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques. Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européenne 2012/19/UE afin de pouvoir soit être recyclé soit démantelé afin de réduire tout impact sur

l'environnement.

Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale. Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses

Cet appareil contient des agents moussants inflammables. En fin de vie du produit, il doit être mis au rebut dans un endroit approprié, capable de recycler les réfrigérateurs. Pour cela contactez la mairie de votre domicile. En aucun cas vous ne devez jeter cet appareil sur la voie publique.

INSTALLATION

Si cet appareil, muni d'une fermeture magnétique, est destiné à en remplacer un autre muni d'une fermeture à ressort, nous vous conseillons de rendre cette dernière inutilisable avant de le mettre au rebut. Cela évitera que des enfants puissent s'y enfermer et mettre ainsi leur vie en danger.

Emplacement

• Placez votre appareil loin d'une source de chaleur (chauffage, cuisson, rayons solaires). Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +16°C et +38°C (classe N/ST). En dehors de ces limites; l'appareil ne fonctionnera plus normalement.
• Veillez à une bonne circulation de l'air à l'arrière de l'appareil, ne le plaquez pas contre un mur pour éviter les bruits dus aux vibrations. Veillez à ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entraînerait un mauvais fonctionnement et une augmentation de la consommation d'énergie.

Laissez un espace vide de 2 cm au minimum entre les murs et les parois de la cave à vin et 3 cm au minimum entre l'arrière de la cave à vin et le mur. Laissez un espace vide de 10 cm au minimum au-dessus de l'appareil.

• Cet appareil doit être installé de façon à ce que la prise de courant reste accessible. Assurez-vous après l'avoir installé qu'il ne repose pas sur le câble d'alimentation.
• Mettez l'appareil de niveau en agissant sur les 2 pieds réglables.

Encastrement

Ci-dessous les schémas d'encastrement à prendre en considération pour installer dans les meilleures conditions les appareils.

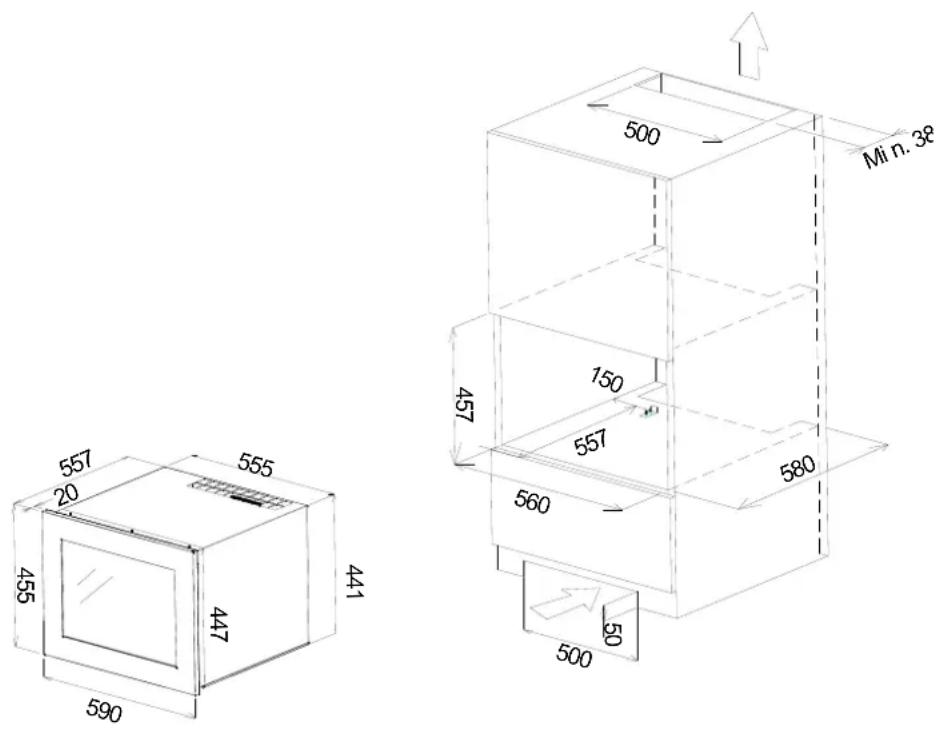

LM 245 / LMN 245

Mi n. 38 500 457 150 557 560 580 500 590 441 447 20 557 555 455

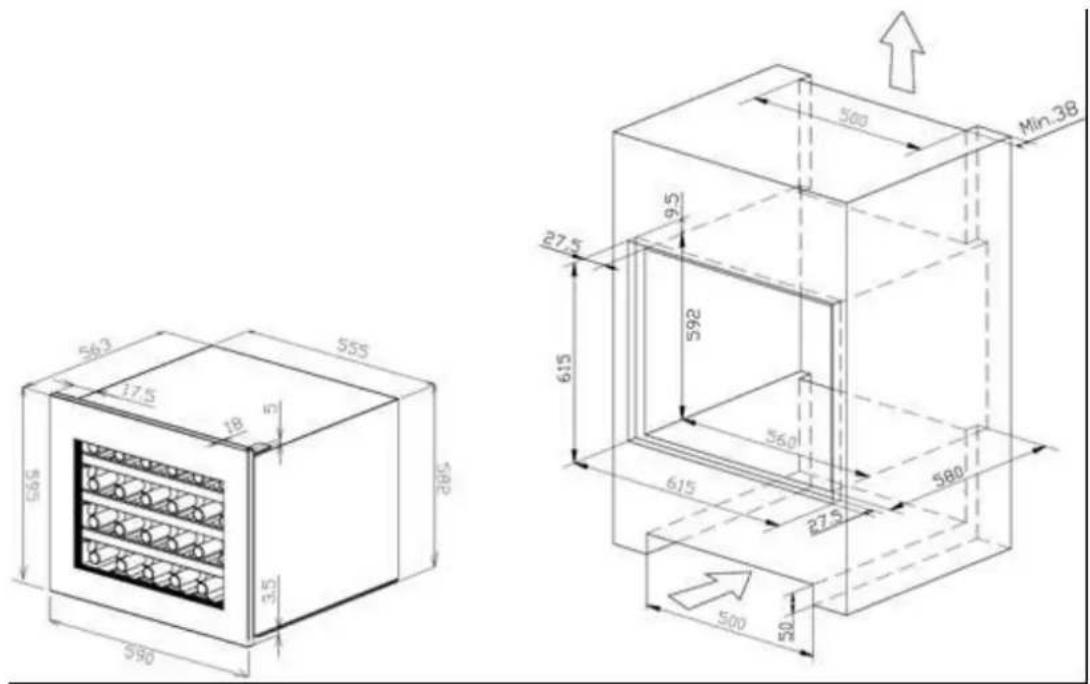

LB 270 / LBN 270

563 17.5 18 5 555 590 3.5 27.5 615 592 560 615 27.5 580 500 Min.3B 500 50

LB 555 / LBN 555

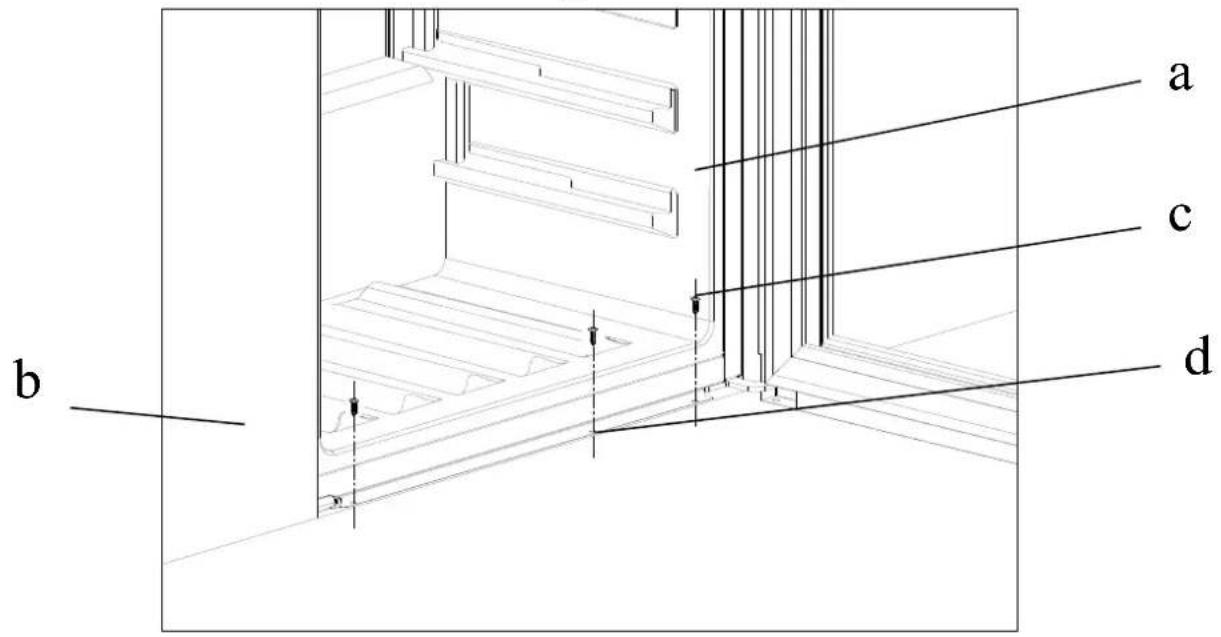

Fixation des caves dans le meuble avec les supports de fixation supérieurs et inférieurs

a c d b

1. Positionner le support de fixation (d) sous la cave (a) de manière à ce que la largeur la plus grande soit sous la cave et la plus courte à l'extérieur de la cave (schéma de coupe ci-dessous)

1.5 10.8 35 5.5

1. Installer la cave (a) dans le meuble (b) et la mettre dans la bonne position
2. Visser les vis (c) directement sur la tranche du meuble (a)

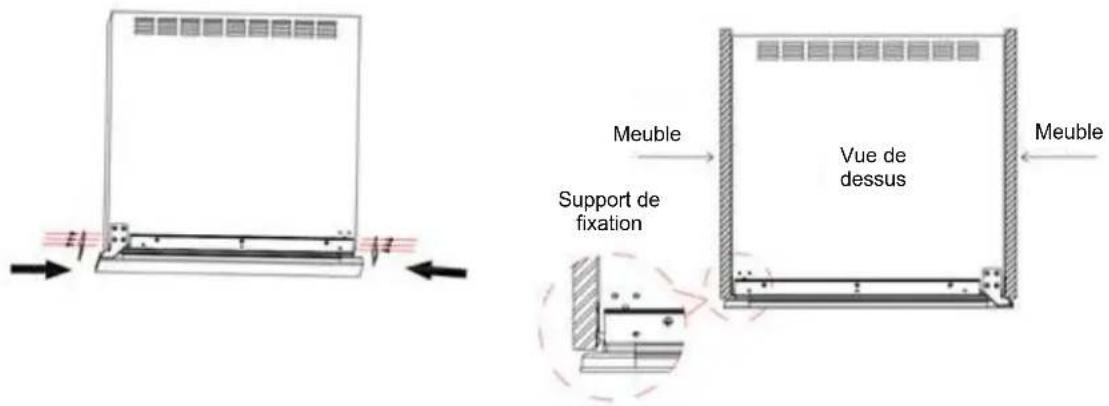

Dans le cas où il serait nécessaire de mettre aussi des supports de fixation sur les côtés, procédez comme suit :

Meuble Support de fixation Vue de dessus Meuble

1. Positionner le support de fixation sur chaque côté de cave, le fixer avec 3 vis.
2. Installer la cave dans le meuble et la mettre dans la bonne position.
3. Visser le support de fixation avec 3 vis directement sur le meuble.

Branchement au réseau

Votre appareil est prévu pour fonctionner sous une tension de 230 volts monophasée.

Il doit être raccordé à une prise murale munie d'un contact de terre et protégée par un fusible de 10A conformément à la norme NF C15-100 et aux prescriptions de votre fournisseur d'électricité.

INFORMATIONS SPECIFIQUES

• Il est recommandé d'installer votre cave à vin dans une pièce tempérée.
• Si la lumière intérieure reste allumée, veuillez noter que la température intérieure sera plus importante.
• La température à l'intérieure de la cave à vin peut fluctuer en fonction du type et du nombre de bouteilles installées.
• Afin de conserver vos vins à une température stable, éviter de laisser la porte ouverte trop longtemps.
• Ne pas installer votre cave à vin à proximité d'une source de chaleur et éviter les rayons directs du soleil.
• Pour garantir votre sécurité et ne pas altérer le vin, ne pas placer votre cave dans des lieux humides.
• Ne stocker pas de denrées alimentaires périssables dans cette cave à vin.
• La cave à vin n'est pas conçue pour être utilisé dans un garage, à l'extérieur ou en plein air.

• Les températures suivantes (approximatives) sont conseillées pour la dégustation du vin :

• Grands vins de Bordeaux – Rouges 16 – 17°C

• Grands vins de Bourgogne – Rouges 15 – 16°C
• Grands crûs de vins blancs secs 14 – 16°C
• Rouges légers, fruités, jeunes 11 – 12°C
  ○ Rosés de Provence, vins de primeur 10 – 12°C

• Blancs secs et vins de pays rouges 10 – 12°C
  ○ Vins de pays blancs 8 – 10°C
  ○ Champagnes 7 – 8°C
  ○ Vins liquoreux 6°C

• La stabilité de la température est la plus importante quand il s'agit de stocker du vin.

• L'exposition à la lumière, vibrations ou variations de température et l'humidité peuvent gâcher le vin.

Le système de climatisation

Selon l'avis des spécialistes, la température idéale de conservation des vins se situe autour de 12°C, dans une fourchette de 10° à 14 °C. Ne pas confondre avec la température de service, qui elle varie selon la spécificité de chaque type de vin de 5 à 18°C.

Il est surtout important d'éviter les variations brutales de température. Conçu par des spécialistes, pour des œnophiles, cet appareil, contrairement au simple réfrigérateur, assure électroniquement un contrôle de température moyenne constante.

Le système anti-vibrations :

Le compresseur est équipé d'amortisseurs spéciaux (les silent-blocks) et la cuve intérieure est isolée de la carrosserie par une épaisse couche de mousse de polyuréthane. Ces caractéristiques permettent d'éviter la transmission de vibrations aux vins.

Le système d'humidification :

Cet appareil est équipé d'un bac (selon modèle) qui maintient un niveau correct d'humidité. Si l'humidité est trop basse, remplissez le niveau du réservoir aux 34 de sa capacité. Vérifiez le niveau d'eau de temps en temps et ajoutez de l'eau si nécessaire. Veillez à ce que le bac contienne toujours de l'eau.

Le bac est à placer sur la clayette sous le ventilateur situé au fond afin d'apporter une humidité minimale.

Attention à contrôler le niveau d'eau si vous stockez vos vins sur une longue période et que vous ne dédiez pas l'appareil à leur mise à température de service uniquement (avec des rotations rapides de vos bouteilles).

Le système anti-UV :

La lumière accélère le vieillissement de vos vins. Dans les caves à portes pleine, les vins sont naturellement à l'abri sous réserve bien entendu d'ouvertures limitées). Ce modèle à porte verre a fait l'objet d'un traitement particulier, qui filtre les rayons ultra-violets néfastes ; les vins sont donc parfaitement à l'abri.

Dégivrage :

Ce produit ne produit pas de givre (No-Frost). Cela ne donne donc pas lieu à la formation de givre ou de glace, aucune opération n'est nécessaire pour les éliminer.

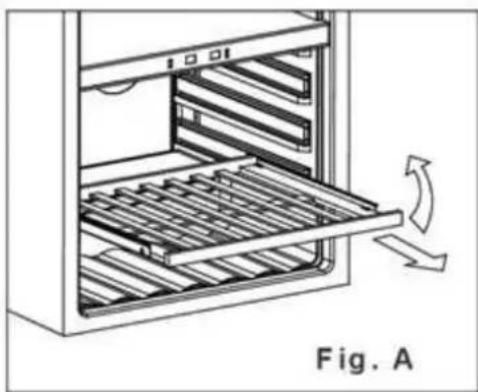

Clayettes

- Pour éviter d'endommager le joint de la porte, assurez-vous que la porte soit bien ouverte avant de tirer les clavettes pour mettre ou enlever les bouteilles.

- Pour un plus simple accès au contenu des clayettes vous devez faire glisser la clayette vers l'extérieur d'environ 1/3 cependant elles sont conçues avec une butée d'arrêt de chaque côté pour éviter que les bouteilles ne tombent.

- Pour retirer ou positionner les clayettes, inclinez la clayette comme indiqué sur le schéma et tirer ou pousser selon les cas.

En fonction des modèles les clayettes sont sur rails coulissants :

1. faire glisser au maximum vers l'avant la clayette que l'on veut sortir (Fig. A)

2. Soulever la clayette (Fig. A)

3. En tenant la clayette, la pousser, puis faire sortir les amortisseurs (Fig. B)

Les quantités maximales de chargement annoncées de bouteilles sont données à titre indicatif, ne sont pas contractuelles, elles permettent d'avoir une estimation rapide de la taille de l'appareil.

Elles correspondent à des tests effectués avec une bouteille standard ; dans la réalité, on pourrait ranger, à l'extrême, plus de bouteilles en empilage sans clayettes mais une « cave variée » se constitue d'une grande variété de l'utilisation quotidienne d'une cave limite son chargement. Vous en chargerez donc probablement un peu moins que le maxima annoncé.

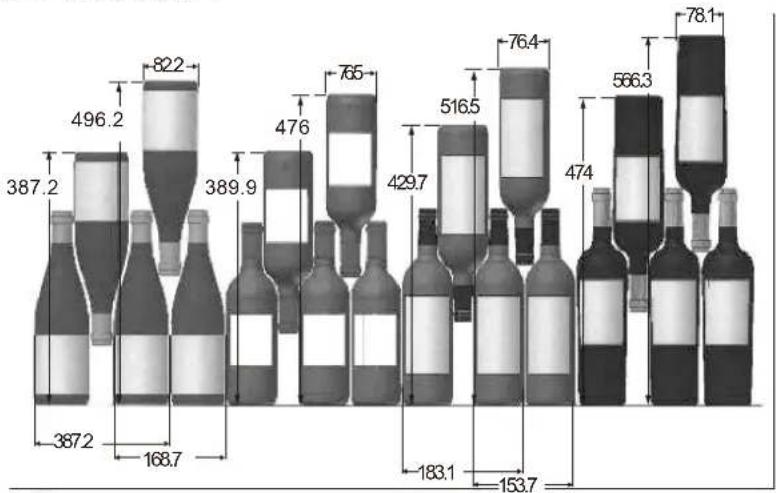

Comment garnir et tenir votre cave :

Nous voyons ici 4 sortes de bouteilles 75 cl, Bourgogne et Bordelaise, de dimensions différentes.

Il en existe de nombreux autres de toutes contenances et toutes formes.

Vous noterez les différences de rangement selon hauteur des bouteilles, diamètre et méthode de croisement.

Chargement pour les capacités maximales

Le nombre maximum d'entreposage est basé sur des bouteilles de Bordeaux standard de 0,75 litre.

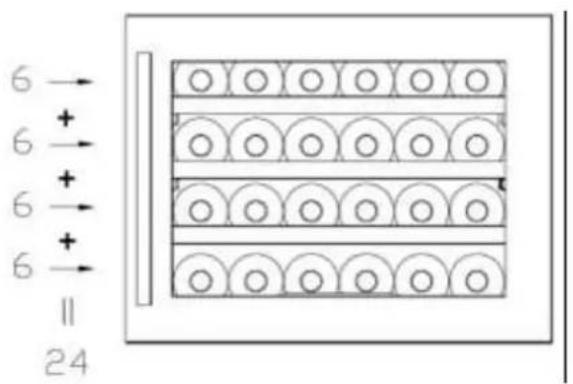

LM 245 / LMN 245 (24 bouteilles)

6 → 6 + + 6 → 6 + + 6 → II 24

LB 270 / LBN 270 (27 bouteilles)

6 + - 6 + - 5+4 + - 6 II Total 27

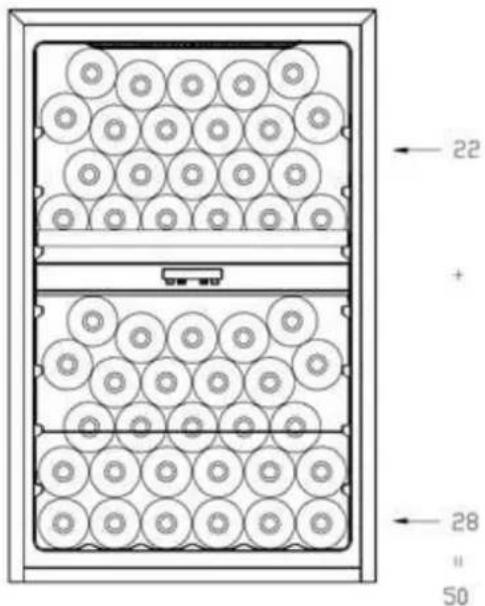

LB 555 / LBN 555 (50 bouteilles Max)*

22 + 28 50

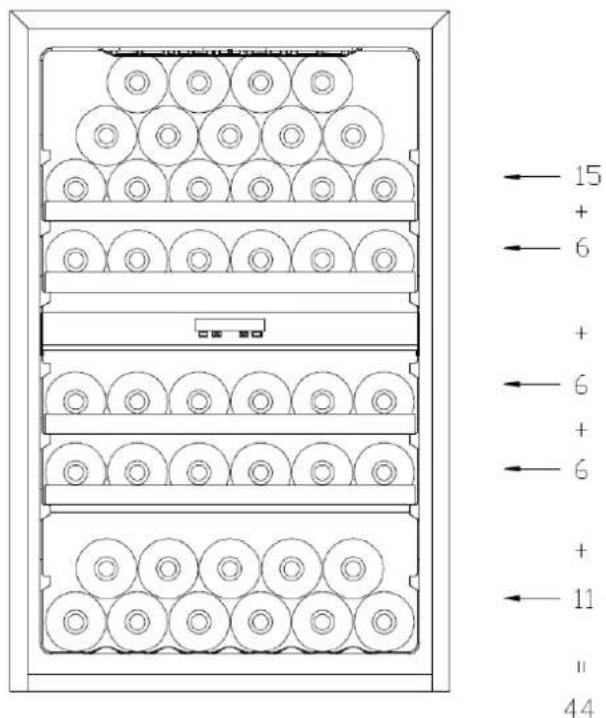

* Note : le chargement de 50 bouteilles est le chargement maximum. Il est recommandé d'utiliser le schéma ci-dessous pour un usage quotidien

15 + 6 + 6 + 6 + 11 44

Pour une meilleure conservation et éviter le gaspillage alimentaire

Pour éviter une altération du vin, il est important que la température reste stable dans la cavité, éviter d'ouvrir fréquemment la porte et de boucher les ventilations intérieures.

Pour éviter l'apparition de moisissure, veuillez éviter d'avoir trop d'humidité dans la cavité.

UTILISATION

Mise en fonctionnement

L'appareil étant convenablement installé, nous vous conseillons de nettoyer l'intérieur avec de l'eau tiède légèrement savonneuse (produit à vaisselle). N'utilisez ni produit abrasif ni poudre à récurer qui risqueraient d'abîmer les finitions.

Utilisation

ATTENTION ! Les caves à vin sont destinées uniquement au stockage et à la conservation du vin.

IMPORTANT : Votre cave à vin est idéalement adaptée pour contenir des bouteilles de style Bordeaux de 0,75 litre. Étant donné qu'elle peut contenir de plus grandes bouteilles, assurez-vous qu'elles n'empêchent pas la porte de fermer correctement.

• Vérifiez que vous pouvez fermer la porte sans toucher une bouteille avant de la fermer.
• Lorsque vous chargez plusieurs bouteilles à la fois, cela prendra plus de temps pour l'appareil d'atteindre la température désirée.
• Pour éviter d'endommager le joint de la porte, assurez-vous que la porte soit entièrement ouverte lorsque vous tirez les étagères des rails du compartiment

Réglage de la température

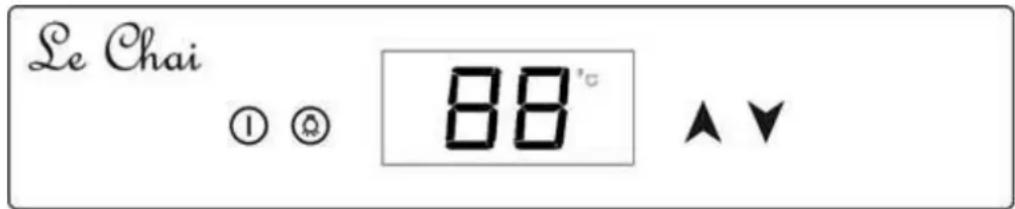

Bandeau de commande

LM 245 / LMN 245

Le Chai ① ② 88°C ▲▼

Mise en marche de l'appareil

Appuyer environ 3 secondes sur le bouton Marche/Arrêt Ⓔ

Procéder de même pour l'éteindre.

Contrôle de la température

La température intérieure est réglée par le thermostat électronique commandé par les boutons situés à l'intérieur de l'appareil.

Il est possible d'ajuster la température degré par degré; le réglage de la température s'effectue à l'aide des touches ▲ ou ▼ situées à droite de l'indicateur de température.

Après avoir sélectionné la température, l'afficheur va clignoter pendant 5 secondes, et affichera la température de consigne. Si vous souhaitez connaître la température actuelle dans la cave, il faut appuyer sur les touches ▲ et ▼ en même temps pendant 3 secondes et au bout de 5 secondes, la température de consigne se réaffichera

NOTE : de part sa construction, il y a généralement une différence de température (entre 4-6°C) entre le haut et le bas de la cave à vin. Nous vous conseillons donc de positionner en bas les bouteilles nécessitant une mise en température plus basse (vin blanc, rosé ou champagne).

La plage de température de cette cave à vin est entre 5°C et 20°C.

Pour éviter une condensation trop importante lorsque que la température ambiante est supérieure à 28°C, ne pas descendre la température en dessous de 7°C

Contrôle de la lumière

Pour allumer ou éteindre la lumière intérieure, appuyer sur le bouton Ⓞ.

La lumière (LED) est adaptée pour la conservation du vin.

Afin de réduire la consommation d'énergie, la lumière LED s'éteint automatiquement au bout de 10 minutes. Toutefois, il est conseillé d'éteindre la lumière en utilisation normale ou après chaque utilisation. Si néanmoins, vous souhaitez laisser la lumière allumée, la procédure est la suivante ; laisser appuyer sur le bouton 2 pendant au moins 5 seconds ; l'afficheur indique alors « LP ». Après quelques secondes l'afficheur revient à l'indication de température et la lumière restera allumée continuellement.

Pour revenir à l'extinction automatique de la lumière au bout de 10 minutes, laisser appuyer sur le bouton 2 pendant au moins 5 secondes ; l'afficheur indique alors « LF ». Après quelques secondes l'afficheur revient à l'indication de température et la lumière s'éteindra automatiquement.

LB 270 / LBN 270 - LB 555 / LB N555

Marche / Arrêt ○ Lampe ○ Ⓤ Zone Supérieure Zone Inférieure ○ Réglage zone supérieure ○ Réglage zone inférieure

Mise en marche de l'appareil

Appuyer environ 3 secondes sur le bouton Marche/Arrêt

Procéder de même pour l'éteindre.

Contrôle de la température

La température intérieure est réglée par le thermostat électronique commandé par les boutons situés à l'intérieur de l'appareil.

Il est possible d'ajuster la température degré par degré, le réglage de la température s'effectue à l'aide

des touches ou Réglage zone supérieure Réglage zone inférieure situées à droite de l'indicateur de température.

Chaque appuie sur le bouton « Réglage zone supérieure » fait diminuer de 1°C la température de la zone supérieure. Lorsque la température atteint la limite inférieure de 5°C, la température revient à 10°C.

Pour ajuster la température de la zone inférieure, il suffit de répéter le même procédé mais en appuyant cette fois ci sur le bouton « Réglage zone inférieure ». Lorsque la température atteint la limite inférieure de 10°C, la température revient à 18°C.

Pour connaître la température actuelle de l'appareil, il suffit d'appuyer pendant 3 secondes sur la touche « Réglage zone supérieure » ou « Réglage zone inférieure ». Le panneau d'affichage indiquera la température actuelle. Après 5 secondes, il affichera la température de réglage.

NOTE : La plage de température de cette cave à vin est entre 5°C et 10°C dans la zone supérieure et entre 10°C et 18°C dans la zone inférieure.

Pour éviter une condensation trop importante lorsque que la température ambiante est supérieure à 28°C, ne pas descendre la température en dessous de 7°C

Contrôle de la lumière

Appuyez sur le bouton "lampe" pendant trois secondes. Un son "BiP" se fait entendre. La fenêtre d'affichage de gauche indique alors "L2" (clignotant pendant 5 secondes). L'éclairage interne passe en mode "L2". Chaque fois que vous appuyez sur le bouton "lampe" pendant 3 secondes, le mode d'éclairage passe de L1-L2-L3.

• Mode L1 : La lumière s'allume lorsque la porte est ouverte, la lumière s'éteint lorsque la porte est fermée (s'éteint dans les 5 secondes).
• Mode L2 : La lumière interne reste allumée en permanence, que la porte soit ouverte ou fermée.
• Mode L3 : La lumière s'allume à l'ouverture de la porte, la lumière s'éteint 10 minutes après la fermeture de la porte (s'éteint dans les 5 secondes).

NOTE : Si l'appareil est débranché, privé de courant ou éteint, vous devez attendre 3 à 5 minutes avant de le redémarrer. Si vous tentez de redémarrer avant ce délai, le refroidisseur à vin ne démarrera pas. Lorsque vous utilisez le refroidisseur à vin pour la première fois ou que vous le redémarrez après l'avoir éteint pendant une longue période, il se peut qu'il y ait un écart de quelques degrés entre la température que vous avez sélectionnée et celle indiquée sur l'afficheur LED. Ceci est normal et est dû à la durée de l'activation. Une fois que le refroidisseur à vin aura fonctionné pendant quelques heures, tout reviendra à la normale.

ENTRETIEN

DEGIVRAGE

Ce produit ne produit pas de givre (No-Frost). Cela ne donne donc pas lieu à la formation de givre ou de glace, aucune opération n'est nécessaire pour les éliminer.

NETTOYAGE

Avant de procéder au nettoyage, débranchez l'appareil.

N'utilisez jamais de produits abrasifs ni d'éponge avec grattoir pour le nettoyage intérieur ou extérieur de votre appareil.

• Retirez tous les accessoires (clayettes, ...). Lavez-les à l'eau tiède additionnée d'un détergent doux et inodore (produit pour la vaisselle par exemple), rincez à l'eau javellisée et séchez soigneusement.
• Lavez les parois intérieures de la même façon ; soignez particulièrement les supports de clayettes
• Lavez le joint de porte sans omettre de nettoyer également sous le joint.
• Rebranchez l'appareil.

De temps en temps, dépoussiérez le condenseur à l'arrière de l'appareil ; une accumulation de poussière risquerait de diminuer le rendement de l'appareil.

En cas d'absence prolongée, videz et nettoyez l'appareil ; maintenez la porte entrouverte pendant la durée de non-utilisation.

REPLACEMENT DE LA LAMPE D'ECLAIRAGE

Cet appareil est constitué de diodes électroluminescentes (LED). Ce type de diode ne peut être changé par le consommateur. La durée de vie de ces LED est suffisante pour qu'aucun changement ne soit effectué. Si toutefois, et malgré tout le soin apporté lors de la fabrication du réfrigérateur, les LED étaient défectueuses, veuillez contacter votre Service Après-Vente pour toute intervention.

• Ce produit contient une source lumineuse de classe d'efficacité énergétique 'G'.
• La source lumineuse de ce produit ne peut être remplacée que par des personnes qualifiées.

Vous pouvez résoudre beaucoup de simples problèmes de votre cave à vin, en évitant de faire appel à votre service après-vente. Essayez avec les suggestions ci-dessous.

PROBLEME	CAUSE POSSIBLE
Pas de fonctionnement	Vérifier l'arrivée électrique de votre installationVérifier votre disjoncteurUn fusible a sauté
Pas assez de froid	Vérifier les températures demandéesLa température ambiante nécessite un réajustement des températuresLa porte est trop souvent ouverteLa porte est mal ferméeLe joint de porte n'est pas étancheIl n'y a pas assez d'espace autour de l'appareil
Pas de lumière intérieurePas d'affichage sur l'écran LCD	Contactez votre service après-vente
Il semblerait qu'un bruit important se produise	Vérifier le niveau de l'appareilVérifier qu'un papier ou qu'une partie de l'emballage ne soit pas resté coincé dans l'appareil
La porte se ferme mal	Vérifier le niveau de l'appareilLe joint est en mauvaise étatLes pieds ont « bougé »
La lumière (LED) ne s'allume pas	Le tableau de contrôle est en panneProblème des circuits imprimésProblème avec la prise d'alimentationContactez votre service après-vente
Erreur d'affichage LED	Mauvaise qualité d'affichageValeur de température n'apparait pasContactez votre service après-vente
Les ventilateurs ne fonctionnent pas	Panneau de contrôle à remplacer par votre service après-vente

CHANGEMENT DU SENS D'OUVERTURE DE LA PORTE

Vous pouvez changer le sens d'ouverture de la porte de votre appareil en déplaçant les charnières. Lors du remontage, veillez à ce que la porte soit bien alignée avec la caisse et que le joint adhère correctement.

Nous vous rappelons que le changement du sens d'ouverture de la porte doit se faire l'appareil débranché.

ATTENTION : lors du changement du sens d'ouverture de la porte, veillez à repositionner correctement l'aimant situé à l'intérieur de la porte (étape 6).

(1) Charnière supérieure, (2) Interrupteur d'éclairage de la porte, (3) Plaque de localisation, (4) Supporteur, (5) Charnière inférieure

GARANTIE

Réparations et pièces de rechange disponibles

La garantie du fabricant est applicable pour cet appareil pendant une période de 5 ans.

En cas de dysfonctionnement pendant cette période, toute demande de prise en charge doit être faite auprès du service après-vente de votre revendeur.

Hors période de garantie, toute information concernant des services de réparation professionnels ou la commande de pièces de rechange d'origine pourrait être obtenue en contactant votre revendeur

Conformément au règlement sur l'écoconception, les pièces de rechange seront disponibles pendant au moins 7 ans à compter de la date d'achat de votre appareil.

Le Chai

INSTRUCCIONES DE USO

VINOTECA DE SERVICIO Y CONSERVACION INTEGRADO

Marche / Arrêt ○ Lampe ○ Ⓞ Zone Supérieure Zone Inférieure ○ Réglage zone supérieure ○ Réglage zone inférieure

Marche / Arrêt Lampe Zone Supérieure Zone Inférieure Réglage zone supérieure Réglage zone inférieure

Si cet appareil, muni d'une fermeture magnétique, est destiné à en remplacer un autre muni d'une fermeture à ressort, nous vous conseillons de rendre cette dernière inutilisable avant de le mettre au rebut. Cela évitera que des enfants puissent s'y enfermer et mettre ainsi leur vie en danger.

Marche / Arrêt ○ Lampe ○ Ⓤ Zone Supérieure Zone Inférieure ○ Réglage zone supérieure ○ □ □ ○ Réglage zone inférieure

Control System

Marche / Arrêt ○ Lampe ○ ⓘ Zone Supérieure Zone Inférieure ○ Réglage zone supérieure ○ ○ ○ Réglage zone inférieure

Tous les papiers se recyclent, pensez au tri.

PAPIERS

À RECYCLER

Pour en savoir plus : www.quefairedemesdechets.fr
