Type de produit	Radiateur rayonnant mobile
Modèle	THRAY02A
Marque	Thomson
Puissance maximale	1500 W
Puissance minimale	750 W
Alimentation	230 V ~ 50 Hz
Classe de protection	Classe II
Indice de protection	IP24
Nombre de niveaux de puissance	2 (750 W / 1500 W)
Type de thermostat	Mécanique (réglage continu)
Protection contre la surchauffe	Oui
Interrupteur anti-basculement	Oui
Utilisation recommandée	Intérieur, locaux bien isolés
Zone d'utilisation salle de bain	Hors volumes 0, 1, 2 (NF C 15-100)
Matériau de l'élément chauffant	Aluminium
Couleur	Blanc (estimation)
Accessoires fournis	Pieds, vis de fixation
Garantie	2 ans (estimation)
Pays de fabrication	Chine (estimation)

FOIRE AUX QUESTIONS - THRAY02A THOMSON

Comment installer les pieds du radiateur ?

Retournez le radiateur, fixez les 2 pieds à l'aide des 4 vis fournies sur la base, puis redressez-le. Assurez-vous que les pieds sont montés dans le bon sens avant de mettre l'appareil en marche.

Pourquoi y a-t-il de la fumée ou une odeur lors de la première utilisation ?

Les éléments chauffants sont couverts d'une fine couche de lubrifiant de protection. Cela peut provoquer une petite quantité de fumée et d'odeur inoffensive qui disparaîtra rapidement. Assurez une bonne ventilation de la pièce.

Comment nettoyer le radiateur ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon légèrement humide pour nettoyer la surface extérieure, puis séchez avec un chiffon doux et sec. N'utilisez pas de détergents ou produits chimiques.

Quelles sont les précautions de sécurité importantes ?

Ne couvrez pas l'appareil, ne l'utilisez pas à proximité de textiles ou liquides inflammables, ne le placez pas sous une prise de courant, et maintenez-le à au moins 90 cm des murs et meubles. Surveillez les enfants.

Que faire si le radiateur ne s'allume pas ?

Vérifiez que l'appareil est branché sur une prise 230 V et que les interrupteurs sont en position de marche. Assurez-vous que l'interrupteur anti-basculement n'est pas activé (surface stable). Si le problème persiste, contactez le service après-vente.

Puis-je utiliser ce radiateur dans une salle de bain ?

Oui, mais uniquement en dehors des volumes 0, 1 et 2 définis par la norme NF C 15-100. Il doit être placé hors volume et ne pas être utilisé dans les zones humides.

Comment régler la température ?

Utilisez le bouton du thermostat : tournez dans le sens des aiguilles d'une montre pour augmenter la température, dans le sens inverse pour diminuer. Le radiateur s'arrêtera automatiquement lorsque la température souhaitée est atteinte.

Le radiateur s'éteint tout seul, pourquoi ?

Cela peut être dû à une surchauffe (protection activée) ou à un basculement (interrupteur anti-basculement). Vérifiez que l'appareil n'est pas couvert et qu'il est sur une surface stable. Si le problème persiste, laissez refroidir et réessayez.

Quelle est la consommation électrique ?

La puissance nominale est de 1500 W en mode fort et 750 W en mode faible. La consommation réelle dépend du réglage du thermostat (marche/arrêt).

Comment recycler l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les déchets ménagers. Conformément à la directive DEEE (2012/19/UE), déposez-le dans une déchetterie ou un point de collecte sélective. Renseignez-vous auprès de votre mairie.

MODE D'EMPLOI THRAY02A THOMSON

Ce produit ne peut être utilisé que dans des locaux bien isolés ou de manière occasionnelle.

CONSEILS DE SÉCURITÉ

Attention! Le radiateur ne doit être mis en marche, seulement lorsque les pieds sont parfaitement bien fixés.

1. Lire attentivement la notice avant toute première utilisation de l'appareil.
2. Le produit doit être installé en respectant les règles nationales d'installation.
3. Il est nécessaire de surveiller et d'être prudent lorsque l'appareil est à portée des enfants.
4. Cet appareil est uniquement destiné à une utilisation domestique et intérieure. Ne pas l'utiliser à l'extérieur. Utiliser l'appareil uniquement comme indiqué sur la notice.
5. Toute autre utilisation non conforme aux instructions du fournisseur pourrait causer des dommages matériels ou blesser une personne. Ne pas utiliser cet appareil à d'autres fins que celles prévues par le fabricant.
6. Utiliser ce produit dans une pièce bien aérée et ventilée. Ne pas le couvrir.
7. Ne jamais essayer d'ouvrir le produit, de démonter les boutons de commande, d'introduire des objets dans la grille de

ventilation. Le fabricant ne pourrait être tenu pour responsable.

1. Ne pas laisser ce produit sans surveillance lorsqu'il fonctionne. En cas de non-utilisation, toujours s'assurer que le produit est bien sur la position « Arrêt » et le débrancher de la prise.

2. De grandes précautions doivent être prises lors de son utilisation par ou près d'enfants ou de personnes âgées.

3. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

4. Ne pas mettre le câble sous un tapis ou tout objet lourd et ne pas couvrir.

5. Le tenir hors des points de passage afin d'éviter tout incident. Ne pas utiliser sur des surfaces instables.

6. Afin de prévenir tout risque d'incendie ou d'électrocution, il est impératif de ne pas exposer cet appareil à la pluie ou à l'humidité et de ne pas l'ouvrir. L'appareil contient des parties électriques qui pourraient vous électrocuter ou vous brûler.

7. Ne pas placer cet appareil près de textiles, surfaces ou liquides inflammables afin d'éviter tout risque de feu. Le tenir bien éloigné de toutes sources à risques

et maintenir à distance de sécurité (que ce soit de face, de l'arrière ou des côtés). Ne pas utiliser cet appareil dans des lieux tels que des garages, entrepôts où sont stockés des produits dangereux ou inflammables (peintures, essences, alcools ...).

1. L'appareil ne doit pas être placé juste en dessous d'une prise de courant.

2. Ce produit est chaud lorsqu'il fonctionne. Afin d'éviter toutes blessures ou brûlures, ne pas le toucher directement et utiliser des gants ou autre moyen.

3. Ne pas utiliser cet appareil de chauffage à proximité d'une baignoire, d'une douche ou d'une piscine.

4. Avant toute opération, vérifier que le voltage de l'appareil correspond au voltage du secteur (prise murale de 230 volts). Pour éviter tout risque d'électrocution, brancher l'appareil en emboîtant correctement les fiches dans les prises prévues à cet effet.

5. En cas de besoin d'une rallonge, vous assurer qu'elle est adaptée à la puissance de cet appareil.

6. Tant que l'appareil reste branché sur le secteur (prise murale), il n'est pas déconnecté de la source d'alimentation, même s'il est éteint.

L'appareil doit être complètement débranché avant tout nettoyage, service, maintenance ou même déplacement d'un endroit à un autre.

1. AVERTISSEMENT : Afin d'éviter une surchauffe, ne pas couvrir l'appareil de chauffage.

2. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

3. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants.

4. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

5. Les appareils ne sont pas destinés à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé.

6. Cet appareil est destiné à être utilisé dans des applications domestiques.

7. Ce logo signifie AVERTISSEMENTS: Afin d'éviter une surchauffe, ne pas couvrir l'appareil de chauffage.

1. Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.

2. Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en comprennent bien les dangers potentiels.

3. Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

4. En ce qui concerne les informations détaillées sur la manière de fixer le pieds à l'appareil de chauffage, référez-vous à la section: « MONTAGE »

5. L'appareil ne doit pas être fixé au mur et utilisé comme un appareil fixe.

ATTENTION : Surface chaude.

ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Une attention particulière doit être donnée là où les enfants et les personnes vulnérables sont présents.

Attention : Brancher l'appareil correctement et ne pas le laisser à la portée des enfants sans surveillance.

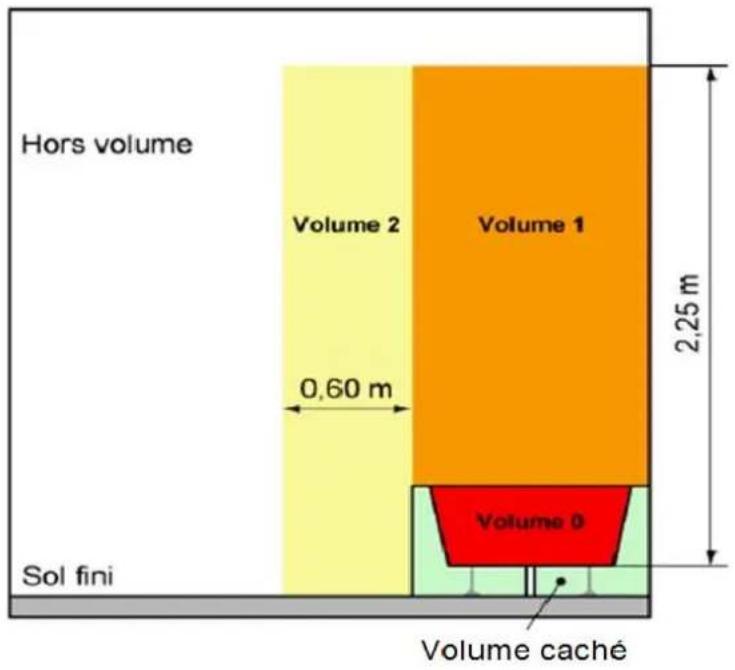

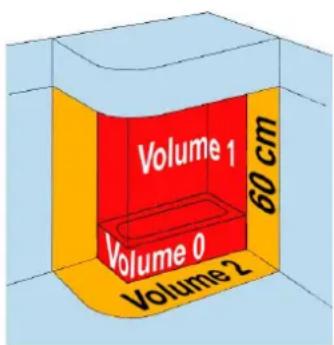

Avertissement: cet appareil peut être utilisé uniquement dans l'espace situé hors volume, c'est-à-dire en dehors des volumes 0, 1, 2, caché d'une salle de bain

conformément aux exigences de la norme française d'installation électrique NF C 15-100.

Note: Le schéma ci-dessous est donné uniquement à titre d'exemple.

Nous vous suggérons de contacter un électricien professionnel pour toute aide.

Hors volume Volume 2 Volume 1 0,60 m 2,25 m Sol fini Volume 0 Volume caché

CARACTERISTIQUES TECHNIQUES :

Radiateur rayonnant mobile	Puissance 1	Puissance 2
THRAY01A	750W	1500W

230V\~50Hz

CLASSE II

IP24

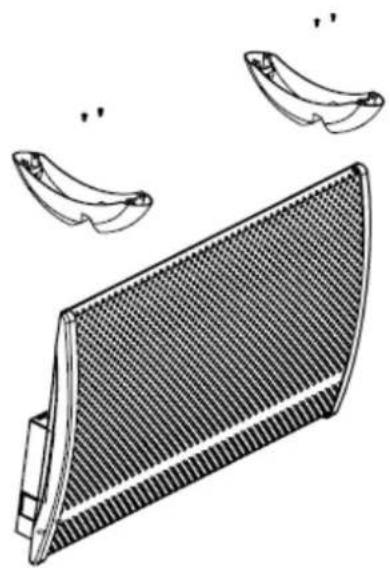

MONTAGE :

Déballer le rayonnant et les accessoires.

A. Retourner le rayonnant.
B. Fixer les 2 pieds à l'aide des 4 vis fournies sur la base de l'appareil.

C. Redresser le rayonnant.

Bien vérifier que les pieds sont montés dans le bon sens avant de le faire fonctionner.

Remarque : Les éléments chauffants de l'appareil sont couverts d'une fine couche de lubrifiant de protection, il pourrait y avoir une petite quantité de fumée et d'odeur lors de la première utilisation de l'appareil. Ceci n'est pas nocif ou dangereux et s'arrêtera rapidement.

Veuillez vous assurer qu'il y ait une ventilation suffisante de la pièce.

FONCTIONNEMENT :

• PRECAUTIONS D'UTILISATION :

1. Avant d'utiliser cet appareil, vous assurer qu'il est posé sur une surface plane et stable.
   Cet appareil est équipé d'un interrupteur anti basculement qui arrête l'appareil en cas de renversement et s'il n'est pas posé sur une surface stable.
2. Placer le rayonnant à 90 cm au moins du mur, des meubles et rideaux.
3. Vérifier que la tension de l'appareil correspond à la tension du secteur (prise murale de 230 volts).
4. Laisser refroidir le radiateur avant de le déplacer, et utiliser la poignée pour le bouger.

• UTILISATION :

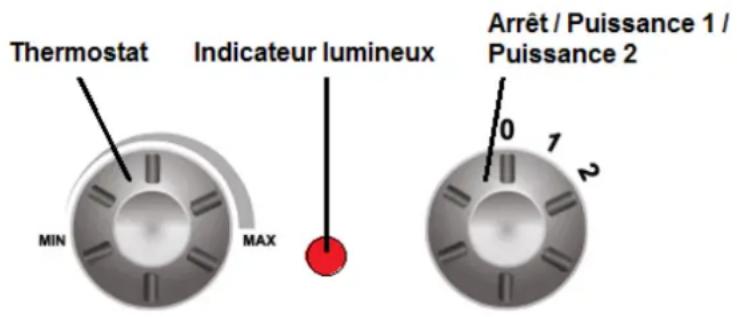

Thermostat INDicateur lumineux MIN MAX Arrêt / Puissance 1 / Puissance 2 0 7 N

1. Les interrupteurs de contrôle du thermostat et de sélection de la puissance doivent se trouver sur la position MIN et 0 ; brancher le radiateur à la prise.

2. Allumer le radiateur sur l'une des positions suivantes :

- Tourner l'interrupteur sur 1 : Puissance faible

- Tourner l'interrupteur sur 2 : Puissance forte

- Tourner l'interrupteur sur 1 : Puissance faible - Tourner l'interrupteur sur 2 : Puissance forte

1. La température ambiante peut être réglée grâce au thermostat. Tourner le bouton du thermostat dans le sens des aiguilles d'une montre pour augmenter la température, ou en sens inverse pour la diminuer, jusqu'à obtention de la température désirée.

2. Lors de la non-utilisation de ce chauffage, remettre les 2 boutons à leur position initiale : « 0 » et « MIN. », puis le débrancher.

3. Le chauffage possède un système de protection contre les surchauffes.

4. Ne jamais couvrir ou poser tout type d'objet sur le radiateur lorsqu'il fonctionne.

PRECAUTIONS D'EMPLOI ET D'ENTRETIEN :

1. Toujours débrancher l'appareil et le tenir éloigné d'une prise avant de le nettoyer.
2. Pour nettoyer la surface extérieure de l'appareil, utiliser un chiffon légèrement humide. Ensuite, bien le sécher à l'aide d'un chiffon doux et sec avant toute réutilisation.
3. N'utiliser aucun détergent ou produit chimique d'aucune sorte. N'utilisez pas de cire ou de produits qui font briller car ils pourraient réagir à la chaleur et provoquer une décoloration.
4. Lorsque l'appareil n'est pas utilisé pendant une certaine période, vous assurer qu'il est bien débranché de la prise, et le ranger dans son emballage pour le ranger plus facilement, et l'utiliser ultérieurement. Nettoyer votre radiateur comme précédemment mentionné et ôter les pieds.

Ce logo apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet rentre dans le cadre de la directive 2012/19/UE du 4 juillet 2012, relative aux déchets d'équipements électriques et électroniques (DEEE).

- La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit.

• Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés.
• En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs.
• Vous avez l'obligation d'utiliser les systèmes de collecte sélective mise à votre disposition.

La garantie ne couvre pas les pièces d'usure du produit, ni les problèmes ou les dommages résultant de:

(1) détériorations superficielles dues à l'usure normale du produit ;
(2) défauts ou détériorations dus au contact du produit avec des liquides et dus à la corrosion provoquée par la rouille ;
(3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés;
(4) toute opération impropre d'entretien, utilisation non conforme aux instructions concernant le produit ou le branchement à une tension incorrecte ;
(5) toute utilisation d'accessoires non fournis ou non approuvés par le constructeur.

La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de série du produit.

Pour en savoir plus : www.quefairedemesdechets.fr

Exigences d'informations applicables aux dispositifs de chauffage décentralisés électriques

Référence du modèle: THRAY01A
Caractéristique	Symbole	Valeur	Unité		Caractéristique	Unité
Puissance thermique					Type d'apport de chaleur, pour les dispositifs de chauffage décentralisés électriques à accumulation uniquement (sélectionner un seul type)
Puissance thermique nominale	P_nom	1,5	kW		contrôle thermique manuel de la charge avec thermostat intégré	non
Puissance thermique minimale (indicative)	P_min	0,75	kW		contrôle thermique manuel de la charge avec réception d'informations sur la température de la pièce et/ou extérieure	non
Puissance thermique maximale continue	P_max,c	1,5	kW		contrôle thermique électronique de la charge avec réception d'informations sur la température de la pièce et/ou extérieure	non
Consommation d'électricité auxiliaire					puissance thermique régulable par ventilateur	non
À la puissance thermique nominale	eI_max	1,5	kW		Type de contrôle de la puissance thermique/de la température de la pièce (sélectionner un seul type)
À la puissance thermique minimale	eI_min	0,75	kW		contrôle de la puissance thermique à un palier, pas de contrôle de la température de la pièce	non
En mode veille	eI_SB	N D	kW		contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la pièce	non
					contrôle de la température de la pièce avec thermostat mécanique	oui
					contrôle électronique de la température de la pièce	non
					contrôle électronique de la température de la pièce et programmateur journalier	non
					contrôle électronique de la température de la pièce et programmateur hebdomadaire	non
					Autres options de contrôle (sélectionner une ou plusieurs options)
					contrôle de la température de la pièce, avec détecteur de présence	non
					contrôle de la température de la pièce, avec détecteur de fenêtre ouverte	non
					option contrôle à distance	non
					contrôle adaptatif de l'activation	non
					limitation de la durée d'activation	non
					capteur à globe noir	non
Coordonnées de contact	SCHNEIDER CONSUMER GROUP12 Rue Jules Ferry, 93110 Rosny sous Bois, France

CONSERVER CES INSTRUCTIONS

Importé par SCHNEIDER CONSUMER GROUP, 12 RUE JULES FERRY, 93110 ROSNY SOUS BOIS, France THOMSON est une marque de Technicolor SA utilisée sous licence par SCHNEIDER CONSUMER GROUP.

THOMSON

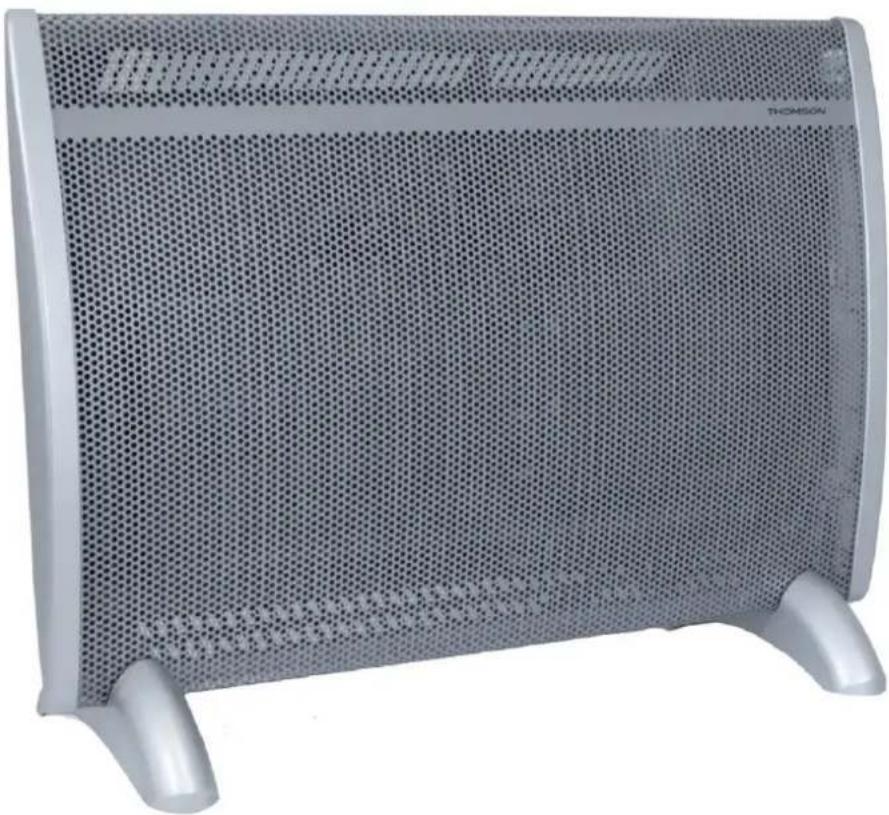

PORTABLE RADIATIVE HEATER ALUMINUM HEATING ELEMENT

THRAY01A

INSTRUCTIONS MANUAL
