Type de produit	Marteau piqueur hydraulique
Marque	Altrad
Modèle	BELLE BHB 27
Poids	27 kg
Débit d'huile	20 l/min (catégorie C) ou 30 l/min (catégorie D) avec réducteur
Pression de fonctionnement	105 - 125 bar
Pression maximale	160 bar
Nombre d'impacts	1300 impacts/min (20 l/min) ou 2150 impacts/min (30 l/min)
Énergie d'impact	85 Joules
Type d'huile hydraulique	ISO VG T32 (température < 30°C) ou ISO VG T46 (température > 30°C)
Pression du gaz de l'accumulateur	50 bar (azote)
Dimension de l'acier (burin)	32 x 160 mm
Niveau sonore	108 dB(A)
Niveau de vibrations	11,8 m/s² (à 20 l/min)
Raccords hydrauliques	1/2 BSP avec raccords rapides anti-goutte « Flat-Face »
Catégorie EHTMA	C (20 l/min) ou D (30 l/min)
Alimentation recommandée	Groupe hydraulique Midi 20/140 ou Major 30/140 selon débit
Sécurité	Lunettes, gants, casque, protections auditives, masque anti-poussière obligatoires
Entretien périodique	Vérifications hebdomadaires et tous les 3 mois ou 600 heures
Garantie	1 an (12 mois) pour l'acheteur d'origine
Pièces détachées	Utiliser exclusivement des pièces d'origine Altrad Belle

FOIRE AUX QUESTIONS - BELLE BHB 27 ALTRAD

Comment choisir le bon débit d'huile pour le BHB 27 ?

Le marteau piqueur BHB 27 peut fonctionner avec un débit de 20 l/min (catégorie C EHTMA) ou 30 l/min (catégorie D). Livré d'usine pour 30 l/min, il nécessite le remplacement du réducteur sur la conduite de retour (T) si raccordé à un groupe de 20 l/min. Utilisez le réducteur 971/99061 (3,4 mm) pour 20 l/min, et le réducteur ouvert 971/99006 pour 30 l/min.

Quelle huile hydraulique utiliser ?

Altrad Belle recommande une huile hydraulique de viscosité 20-40 cSt à température de fonctionnement. Utilisez ISO VG T32 si la température ambiante est inférieure à 30°C, et ISO VG T46 si elle est supérieure. Des huiles biodégradables sont préconisées pour l'environnement. L'huile doit avoir un indice de viscosité minimal de 100.

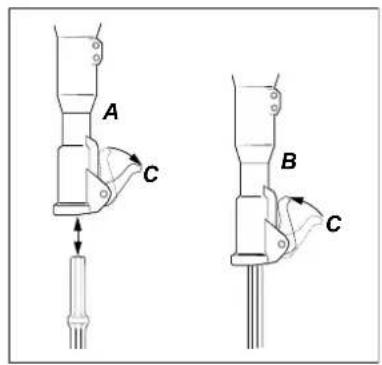

Comment remplacer l'acier (burin) ?

Avant tout remplacement, mettez l'alimentation hydraulique hors tension puis purgez la machine en actionnant le déclencheur. Baissez complètement le verrou (C), insérez le nouveau burin dans la partie avant, puis relevez le verrou en position haute. Assurez-vous que le burin est bien maintenu. Utilisez uniquement des aciers aux dimensions correctes (32x160 mm pour le BHB 27).

Quels sont les équipements de sécurité obligatoires ?

L'opérateur et toute personne à proximité doivent porter un casque de protection, des lunettes de sécurité avec protection latérale, des gants, des protecteurs d'oreilles, un masque anti-poussière et des chaussures de sécurité à embout d'acier. Portez des vêtements adaptés, attachez les cheveux longs et retirez les bijoux.

Comment purger la machine après utilisation ?

Relâchez le levier de déclenchement, puis appuyez brièvement le marteau contre la surface jusqu'à l'arrêt complet. Coupez l'alimentation hydraulique, puis actionnez le déclencheur une dernière fois pour évacuer la pression résiduelle dans les tuyaux. Débranchez les flexibles et placez les capuchons de protection sur les raccords rapides.

Quelle est la procédure de démarrage ?

1) Vérifiez que l'acier est bien inséré et verrouillé. 2) Retirez les capuchons de protection des raccords rapides et nettoyez-les si nécessaire. 3) Connectez les flexibles (P vers pression, T vers retour). 4) Placez le marteau à angle droit sur le matériau. 5) Actionnez le levier de déclenchement. Ne démarrez jamais le marteau couché au sol.

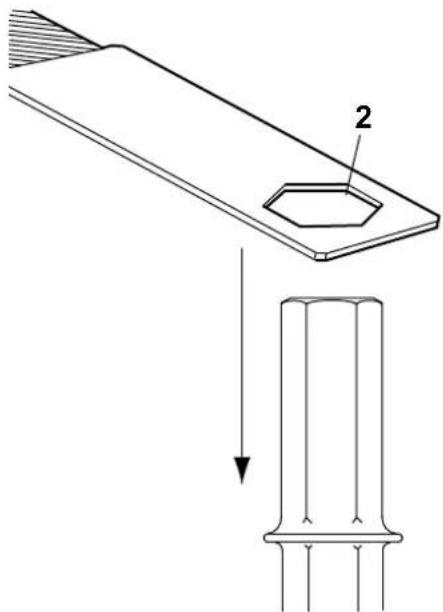

Comment vérifier l'usure du manchon de burin ?

Utilisez une jauge correspondant à la dimension de la queue de l'acier. Si la partie A de la jauge s'enfonce complètement dans le manchon B, cela signifie que le manchon est usé et doit être remplacé. Un manchon usé augmente les vibrations et réduit l'efficacité. Contrôlez-le chaque jour.

Que faire en cas de perte de puissance ?

Vérifiez d'abord le débit et la pression hydraulique avec un équipement de test. Si la pression s'accumule mais que la frappe est faible, la contre-pression est peut-être trop élevée (max 10-15 bars). Contrôlez les flexibles P et T : ne les inversez pas. Vérifiez aussi la charge de l'accumulateur (doit être à 50 bar d'azote). Un joint défectueux ou une usure interne peuvent aussi en être la cause.

Quelle est la garantie du marteau piqueur ?

Le BHB 27 est garanti 1 an (12 mois) à compter de la date d'achat pour l'acheteur d'origine. La garantie couvre les défauts de conception, matériaux et main-d'œuvre. Sont exclus : dommages par négligence, mauvaise utilisation, modifications non autorisées, usure normale, et frais de transport. Pour réclamer, contactez Altrad Belle.

Comment modifier le débit d'huile (changer de réducteur) ?

Débranchez le marteau et placez-le verticalement dans un étau. Déposez le flexible de retour (T) en récupérant l'huile. Dévissez le réducteur existant (ouvert ou 3,4 mm). Remplacez-le par le réducteur adapté (971/99061 pour 20 l/min, 971/99006 pour 30 l/min) avec un nouveau joint, et serrez à 90±2 Nm. Remontez le flexible à 50±2 Nm. N'oubliez pas de changer l'étiquette EHTMA et la plaque signalétique si nécessaire.

MODE D'EMPLOI BELLE BHB 27 ALTRAD

Nous soussignés, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK17 0EU, GB, certifions que si le produit décrit dans ce certificat est acheté chez un distributeur autorisé Belle Group au sein de la CEE, il est conforme aux normes CEE ci-après: 2006/42/CE (Cette norme remplace la norme 98/37/CE), Norme compatible pour l'électromagnisme 2004/108/CE (modifié par 89/336/EEC, 92/31/EEC & 93/68 EEC). Les déchets électriques, et d'équipement électronique 2002/96/CE, caractéristiques basse tension 2006/95/CE, BS EN ISO 12100-1:2003 Norme de sécurité des machines et des critères associés et configurés, si applicable. Les émissions de bruit sont conformes à la directive 2000/14/EC Annexe VI et 2005/88/EC pour machines , article 12, l'objet mentionné est AVT Reliability Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB

Les dossiers techniques sur les émissions sonores des machines sont détenus au siège social de BELLE GROUP à l'adresse ci-dessus.

Le Directeur Général - Pour le compte de la SOCIETE BELLE GROUP (SHEEN) UK.

Date de déclaration - 2007......

Ce manuel a été élaboré pour permettre une utilisation et un entretien du marteau piqueur hydraulique BHB Altrad Belle en toute sécurité. Ce manuel est destiné aux revendeurs et aux opérateurs de marteaux piqueurs BHB Altrad Belle.

Avant-propos

Le chapitre « Description de la machine » permet de se familiariser avec l'agencement, les commandes et les autocollants relatifs à la machine.
Le chapitre « Consignes de sécurité » explique comment utiliser la machine en toute sécurité tant pour l'opérateur que pour le public.
Le chapitre « Consignes d'utilisation » décrit la configuration et l'utilisation de la machine.
Le chapitre « Entretien et maintenance » concerne la maintenance et l'entretien général de la machine.
Le chapitre « Environnement » fournit les consignes de traitement et de recyclage des appareils inutilisables conformes au respect de l'environnement.
Le chapitre « Guide de diagnostic des pannes » fournit une aide au diagnostic en cas de problème sur la machine.
Le chapitre « Garantie » décrit en détail l'étendue de la garantie et la procédure de réclamation.
Le chapitre « Déclaration de conformité » indique les normes de conformité de la machine.

Notation utilisée.

Les textes dans ce manuel nécessitant une attention particulière sont indiqués comme suit:

ATTENTION

Danger pour le produit. Des procédures réalisées de façon incorrecte peuvent entraîner des dégâts de la machine ou des blessures.

AVERTISSEMENT

Danger pour la vie de l'opérateur.

AVERTISSEMENT

AVERTISSEMENT

Avant d'utiliser ou de réaliser une opération de maintenance sur cette machine LIRE et ÉTUDIER IMPÉRATIVEMENT ce manuel.

SAVOIR comment utiliser en toute sécurité les commandes du groupe et ce qu'il convient de faire pour assurer une maintenance sûre. (S'assurer de connaître la procédure de mise hors tension de la machine avant sa mise sous tension en cas de difficulté.)

TOUJOURS porter les équipements de sécurité adaptés garantissant votre sécurité.

Pour TOUTES QUESTIONS concernant la sécurité relative à l'utilisation ou à la maintenance de cette machine, S'ADRESSER AU SUPERVISEUR OU CONTACTER Altrad Belle [phone]

Sommaire

Comment utiliser ce manuel.... 6

Avertissement....6

Description de la machine 7

Données techniques 8

Adaptation du marteau piqueur par rapport à la source d'alimentation 9

Consignes de sécurité.... 10 - 12

Sécurité générale 13

Huile hydraulique recommandée....13

Remisage 13

Environnement 14

Vérifications avant démarrage 14

Procédure de démarrage et d'arrêt.... 14

Consignes d'utilisation....15 - 17

EHTMA - Code de pratiques 17

Entretien et maintenance 18

Guide de diagnostic des pannes 19

Garantie 19

Déclaration de conformité 21

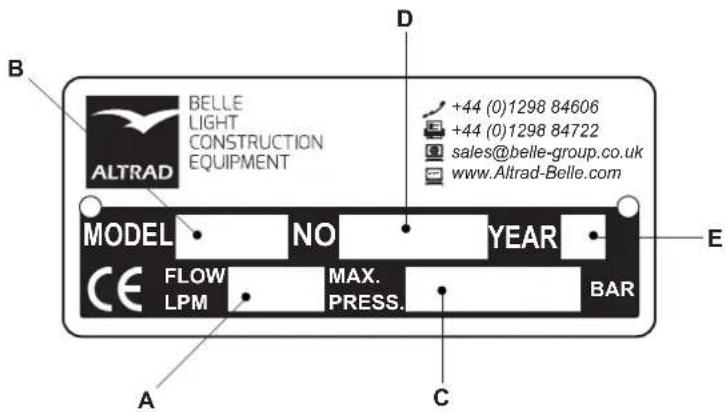

Plaque de numéro de série

A. Débit d'huile hydraulique maximum admis.
B. Modèle du marteau piqueur.
C. Pression hydraulique maximale admise.
D. Numéro de série.
E. Année de fabrication.

B BELLE LIGHT CONSTRUCTION EQUIPMENT ALTRAD MODEL NO YEAR CE FLOW MAX. BAR LPM PRESS. A C D E [phone] [phone] [e-mail] www.Altrad-Belle.com

Autocollants

A. Autocollant de modèle

Cet autocollant indique le numéro de modèle du marteau piqueur. Ex. : 'BHB 19'

B. Autocollant de niveau sonore

Cet autocollant indique le niveau sonore de la machine.

C. Autocollant CE

Cet autocollant indique la conformité de la machine aux réglementations européennes. L'autocollant ne sera pas apposé sur les machines destinées aux États-Unis.

Composants de la machine

1. =Dispositif de déclenchement
2. =Verrou de déclenchement
3. =Tête
4. Accumulateur
5. =Entrée d'huile (P*)
6. =Retour d'huile (T**) (Réducteur – Voir le chapitre 'Données =techniques')
7. Corps
8. =Partie avant
9. =Verrou de l'Acier'
10. Acier

Modèle BHB12 BHB19 BHB19 USA BHB23 BHB23 UC BHB25X
Débit hydraulique (l / min) 20 20 20 20 20 20
Réducteur	Open	Open	Open	Open	Open	Open
Poids (Kg)	14 19 19 23 23 25
Pression de fonctionnement (Bar)	70 - 90	90 - 110	90 - 110	90 - 110	90 - 110	90 - 110
Pression maximale (Bar)	160	160	160	160	160	160
Pression maximale de conduite de retour (Bar)	10 10 10 10 10 10
Catégorie EHTMA	C	C	C	C	C	C
Raccords hydrauliques	^1/_2 BSP	^1/_2 BSP	^1/_2 JIC	^1/_2 BSP	^1/_2 JIC	^1/_2 BSP
	Raccords rapides anti-goutte « Flat-Face »
Type d'huile hydraulique- En dessous de 30°C-Au-dessus de 30°C
	ISO VG T32
	ISO VG T46
Nombre d'impacts (impacts / min)	2400	1600	1600	1600	1600	1600
Force d'arrachage (Joules)	55 65 65 65 65 55
Pression du gaz de l'accumulateur (Bar)	40 40 40 40 40 40
Dimension de l'Acier (mm)	22 x 82	25 x 108	32 x 152	25 x 108	28 x 160	32 x 160
Groupe d'alimentation recommandée	Midi 20/140
Vibrations préliminaires (m/s2)	16.08	11.97	11.97	11.97	11.97	6.5
Niveau sonore (dB(A))	105	107	107	107	108	108

Modèle	BHB25	BHB27 *		BHB27X *		BHB30 USA *
Débit hydraulique (l / min)	20	20	30	20	30	20	30
Réducteur	3.8	3.4	Open	3.4	Open	3.8	Open
Poids (Kg)	25	27	27	30	30	31.5
Pression de fonctionnement (Bar)	105 - 125	105 - 125		105 - 125		105 - 125
Pression maximale (Bar)	160	160		160		160
Pression maximale de conduite de retour (Bar)	20	20		20		20	20
Catégorie EHTMA	C	C	D	C	D	C	D
Raccords hydrauliques	12 BSP	12 BSP		12 BSP		12 JIC	12 JIC
	Raccords rapides anti-goutte « Flat-Face »
Type d'huile hydraulique- En dessous de 30°C-Au-dessus de 30°C
	ISO VG T32
	ISO VG T46
Nombre d'impacts (impacts / min)	1300	1300	2150	1300	2150	1150	1850
Force d'arrachage (Joules)	85	85		85		65	65
Pression du gaz de l'accumulateur (Bar)	50	50		50		50	50
Dimension de l'Acier (mm)	32 x 160	32 x 160		32 x 160		32 x 152	32 x 152
Groupe d'alimentation recommandée	Midi20/140	Midi20/140	Major30/140	Midi20/140	Major30/140	Midi20/140	Major30/140
Vibrations préliminaires (m/s2)	11.1	11.8	18.61	8.2	6.8	10.75	16.06
Niveau sonore (dB(A))	108	108		108		108	108

Adaptation du marteau piqueur par rapport au groupe d'alimentation

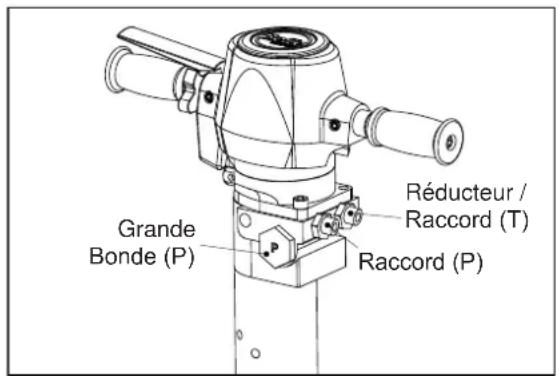

Identification des réducteurs / raccords

Les réducteurs / raccords de réservoir peuvent être facilement identifiés en appliquant la procédure suivante.

Repérer sur le marteau piqueur le côté P et le côté T du corps en identifiant la lettre gravée sur la grande bonde. Cette lettre est inscrite sur le côté du marteau piqueur comme indiqué sur le schéma. Cette inscription correspond également au réducteur / raccord se trouvant sur le même côté du marteau piqueur.

Par exemple : Sur l'image, la bonde du côté gauche du marteau piqueur indique nettement la lettre P, ainsi le raccord du côté gauche correspond à la conduite de pression et le côté droit correspond à la conduite de retour / réservoir.

P = Côté pression du marteau piqueur

T = Côté retour / réservoir du marteau piqueur

Réducteur / Raccord (T) Raccord (P) Grande Bonde (P)

AVERTISSEMENT

Le réducteur / raccord de la conduite de RÉSERVOIR ne doit être remplacé que si le raccord de la conduite de PRESSION est également remplacé, dans le cas contraire le marteau piqueur ou le groupe d'alimentation pourrait être endommagé.

BHB27, BHB27X et BHB30 USA UNIQUEMENT!!

Le marteau piqueur livré est prévu pour un débit d'huile de 30 l / min (catégorie D pour l'E.H.T.M.A.). Si le marteau piqueur doit être raccordé à un groupe d'alimentation d'un débit d'huile de 20 l / min (catégorie C pour l'E.H.T.M.A.), le réducteur / raccord de la conduite de réservoir (T) doit être remplacé :- Voir l'élément 6 dans le chapitre 'Description de la machine'.

Réducteurs / raccords

Débit d’huile	Catégorie EHTMA Numéro de pièce Dimension de réducteur Notes
20 l / min=C	971 / 99061=3,4 mm=Livré avec le marteau	piqueur (séparé)
30 l / min	D	971 / 99006	Aucun réducteur (ouvert)	Monté sur le marteau piqueur

ATTENTION

Le raccordement du marteau piqueur à un débit d'huile supérieur peut entraîner l'endommagement du groupe d'alimentation ou du marteau piqueur. NE PAS tenter de remplacer le réducteur immédiatement après utilisation, l'huile hydraulique étant chaude.

Remplacement du réducteur

1. =Débrancher le marteau piqueur du groupe d'alimentation.
2. Fixer le marteau piqueur en position verticale sur un étau ou de façon à ce que le marteau piqueur soit fermement bloqué. Ne pas le placer sur sa partie avant, il risque de basculer.
3. Déposer le tuyau flexible de la conduite de réservoir, en veillant à laisser le réducteur / raccord dans le corps du marteau piqueur. Ne pas oublier de placer un carter d'huile pour le recueil de l'huile s'écoulant du marteau piqueur. Vidanger l'huile s'écoulant du =tuyau flexible T dans le carter d'huile.
4. Desserrer le réducteur du marteau piqueur. Ne pas oublier de placer un carter d'huile pour le recueil de l'huile s'écoulant du marteau piqueur.
5. Déposer le joint de l'ancien raccord / réducteur. Monter le nouveau réducteur à l'aide du joint existant et en vérifiant que la tête interne de la clé Allen se trouvant dans le réducteur est montée en premier dans le corps du marteau piqueur. Serrer au couple de =90±2 Nm.
6. =Remonter le tuyau flexible et le serrer au couple de 50±2 Nm.
7. Rebrancher le marteau piqueur au groupe d'alimentation et vérifier qu'il n'y ait aucune fuite.

NOTE:- Si le marteau piqueur a été modifié pour un débit d'huile différent, ne pas le brancher à un groupe d'alimentation présentant un débit d'huile supérieur.

Avec le réducteur (971 / 99061), nous recommandons de remplacer l'étiquette EHTMA apposée sur le marteau piqueur par l'étiquette Catégorie C (verte) (fournie séparément avec le marteau piqueur). Le point A se rapportant à la plaque de numéro de série (voir le chapitre 'Description de la machine') doit être également modifié.

AVERTISSEMENT

Afin d'éviter tout risque de blessure ou de mort, lire ces consignes de sécurité avant d'utiliser la machine. Afficher ces consignes de sécurité sur les lieux de travail, en remettre une copie aux employés et s'assurer qu'elles soient lues par tous avant d'utiliser ou d'entretenir la machine. Respecter toutes les consignes de sécurité indiquées dans ce manuel. L'ensemble des consignes de sécurité est conforme aux lois et directives de l'Union européenne applicables. Respecter également toutes directives nationales / régionales supplémentaires. Dans les pays hors Union européenne, les prescriptions et réglementations locales valides devront également être appliquées. L'ensemble des lois et réglementations régionales supplémentaires doit être observé.

Dangers liés à l'utilisation de la machine et de l'outil

La machine peut présenter en marche des déplacements soudains et inattendus pouvant entraîner des blessures. En outre, la perte d'équilibre ou la possibilité que l'opérateur glisse représente un risque de blessure. Pour éviter tout danger :

• Veiller à conserver une position stable, les pieds bien écartés selon une distance égale à la largeur des épaules en gardant un bon équilibre .
• Bien se placer et toujours tenir la machine à deux mains.
• Ne pas démarrer la machine lorsqu'elle est couchée sur le sol.
• S'assurer que les poignées soient propres et exemptes de graisse et d'huile.

Le démarrage intempestif de la machine peut entraîner des blessures !

• Veiller à conserver les mains à distance du dispositif de marche / arrêt tant que l'on n'est pas prêt à engager le travail.

Lors de l'utilisation de la machine, l'outil de travail est soumis à de fortes contraintes et après un certain nombre d'utilisations, l'outil peut présenter des défaillances. Ces dernières peuvent être à l'origine de déplacements soudains et violents. Ces déplacements soudains et violents peuvent entraîner des blessures.

• Veiller à conserver une position stable, les pieds bien écartés selon une distance égale à la largeur des épaules en conservant un bon équilibre.
• Conserver les mains et les pieds à distance de l'outil de travail.
• Ne pas « chevaucher » la machine avec une jambe placée par-dessus la poignée au risque de blessure grave en cas de rupture soudaine de l'outil.
  • Vérifier régulièrement l'état d'usure de l'outil à la recherche de tout signe visible de dégât ou de fissure.

Une dimension incorrecte de la queue de l'outil de travail peut entraîner l'échappement ou le dérapage de l'outil en marche. Un outil de travail qui vous échappe ou qui dérape peut entraîner des blessures.

• Avant d'insérer l'outil de travail, s'assurer que les dimensions de la queue sont correctes par rapport à la machine.
• Les outils de travail sans collet de butée ne doivent pas être utilisés.

Si le dispositif de retenue de la machine n'est pas en position verrouillée, l'outil peut être projeté avec force, ce qui peut entraîner des blessures.

• Une fois l'outil de travail monté et verrouillé, la fonction de verrouillage doit être vérifiée en essayant d'extraire l'outil avec force.
• S'assurer que l'outil soit parfaitement inséré et que son dispositif de retenue soit en position verrouillée avant de démarrer la machine.
• Ne jamais diriger l'outil de travail vers soi ou un tiers.

Le démarrage de la machine lors du remplacement de l'outil de travail peut entraîner des blessures.

- Avant de remplacer l'outil, arrêter la machine, mettre l'alimentation d'huile hydraulique hors tension et purger la machine en actionnant le dispositif de marche / arrêt.

Le détachement d'un tuyau flexible hydraulique peut vous échapper et entraîner des blessures ou la mort. Pour éviter tout danger:

• Vérifier l'absence de dégât sur le tuyau flexible hydraulique et sur les raccordements.
  • Vérifier que tous les raccords hydrauliques soient correctement fixés.
• Ne jamais essayer de débrancher un tuyau flexible hydraulique sous pression. Mettre d'abord le débit d'huile hydraulique du groupe d'alimentation hors tension puis purger la machine en actionnant le dispositif de marche / arrêt.

Danger lié à l'accumulateur

La machine est équipée d'un accumulateur de pression. L'accumulateur de pression doit être uniquement chargé en azote gazeux ( N_2 )

• Seul le personnel agréé est autorisé à intervenir sur l'accumulateur.
• Ne pas intervenir sur la machine, les raccordements ou les tuyaux flexibles si le circuit hydraulique est sous pression.

NOTE ! :- Le dépassement de la pression de fonctionnement maximale de la machine peut entraîner la surcharge de l'accumulateur et par conséquent son endommagement.

- Toujours utiliser la machine selon la pression de fonctionnement correcte. Voir le chapitre « Données techniques ».

Dangers liés à la lubrification et à l'huile hydraulique

Une huile hydraulique sous haute pression, même sous forme de faibles jets peut pénétrer la peau et entraîner des lésions irréversibles

• Ne jamais rechercher des fuites d'huile directement avec la main.
• Conserver le visage à distance de toutes fuites éventuelles.
• Consulter un médecin immédiatement en cas de pénétration d'huile hydraulique dans la peau.

Toute huile hydraulique déversée peut provoquer des accidents en rendant le sol glissant et peut également altérer l'environnement.

• Manipuler l'huile hydraulique avec soin.
• Remédier à tout déversement d'huile et l'éliminer conformément aux réglementations locales de sécurité et d'environnement.

Une huile hydraulique chaude peut entraîner des brûlures.

- Ne jamais démonter la machine lorsque l'huile hydraulique est chaude.

L'huile hydraulique peut entraîner des eczémas si elle entre en contact avec la peau.

• Éviter le contact de l'huile hydraulique sur les mains.
• Toujours utiliser des gants de protection lors de manipulation d'huile hydraulique.

La graisse peut entraîner des eczémas si elle entre en contact avec la peau.

- Éviter le contact de la graisse sur les mains.

Danger lié à l'explosion et à l'incendie

Le concassage, le forage et le travail de certains matériaux peuvent produire des étincelles susceptibles d'enflammer des gaz explosifs et être à l'origine d'explosions. Les explosions peuvent entraîner des blessures ou la mort. Pour éviter ce risque d'explosion :

• Ne jamais utiliser la machine dans un environnement explosif.
• Ne pas utiliser la machine à proximité de matières, fumées ou poussières inflammables.
• S'assurer de l'absence de toute sources de gaz n'ayant pas été détectées.

Dangers liés à des éléments électriques / dissimulés

La machine n'est pas isolée électriquement. Si la machine entre en contact avec une source électrique, cela peut entraîner des blessures graves ou la mort.

• Pour éviter le risque de blessure ou de mort, ne jamais utiliser la machine à proximité d'un câble électrique ou d'une autre source d'électricité.
• S'assurer de l'absence de câbles ou autres sources d'électricité dissimulées.

Lors du concassage, des câbles et des canalisations dissimulés constituent un danger pouvant entraîner des blessures graves.

• Avant de commencer le concassage, vérifier la composition du matériau devant être travaillé.
• Rechercher tous câbles et canalisations dissimulés, par ex. canalisations d'électricité, de téléphone, d'eau, de gaz et d'égout etc.
• Si l'outil semble avoir percuté un objet dissimulé, mettre immédiatement la machine hors tension.
• S'assurer de l'absence de tout danger avant de poursuivre.

Danger lié aux projections

Lors du concassage, du forage ou du piquage, des éclats ou d'autres particules du matériau peuvent être projetés et entraîner des blessures en heurtant l'opérateur ou d'autres personnes.

- Utiliser les équipements personnels de sécurité, y compris des lunettes de sécurité résistantes aux chocs avec protection latérale pour réduire le risque de blessure par une projection.

Danger lié au bruit

Des niveaux sonores élevés peuvent entraîner une perte permanente de l'audition.

- Utiliser des protections auditives conformes aux réglementations relatives à la santé et à la sécurité au travail.

Danger lié à la silice / poussière

L'exposition à la silice cristalline (parfois appelée 'poussière de silice') provenant du concassage, forage, piquage ou d'autres activités impliquant la roche, le béton, l'enrobé ou d'autres matériaux peut entraîner la silicose (maladie pulmonaire grave), des maladies voisines de la silicose, des cancers ou la mort. La silice est un constituant majoritaire de la roche, du sable et des minerais. Pour réduire l'exposition à la silice :

• Utiliser les mesures techniques appropriées permettant de réduire la quantité de silice dans l'air et l'accumulation de poussière sur les matériels et les surfaces. Ces mesures incluent notamment : la ventilation par aspiration et des systèmes de dépoussiérage, pulvérisation d'eau et le forage humide. S'assurer de la mise en place et du maintien corrects de ces mesures.
• Porter, conserver et utiliser correctement des respirateurs particulaires approuvés si les mesures d'ingénierie seules ne sont pas suffisantes pour réduire l'exposition en dessous des niveaux admis.
• Participer au contrôle de la pollution atmosphérique, aux visites médicales et aux programmes de formation proposés par l'employeur et le cas échéant requis par la loi.
• Porter des vêtements de protection lavables et jetables sur le chantier ; se doucher et mettre des vêtements propres avant de quitter le chantier afin de réduire le risque d'exposition à la silice pour l'opérateur et toute autre personne, notamment dans les véhicules, les habitations et dans tout autre espace.
• Ne pas manger ni boire ni fumer dans des zones poussiéreuses contenant de la silice cristalline.
• Se laver les mains et le visage avant de manger, de boire ou de fumer à l'extérieur de la zone soumise à l'exposition.
• Travailler de concert avec l'employeur afin de réduire le risque d'exposition à la silice sur le chantier.

Certaines poussières, fumées ou autres matériaux dans l'air dégagés lors de l'utilisation de la machine peuvent contenir des produits chimiques reconnus par l'État de Californie comme étant à l'origine de cancers et d'anomalies congénitales ou maux reproductibles. Exemples de certains de ces produits chimiques :

• Silice cristalline et ciment et autres éléments de maçonnerie.
• Arsenic et chrome provenant du caoutchouc traité.
• Plomb provenant de peintures à base de plomb.

Pour réduire le risque d'exposition à ces produits chimiques, travailler dans un espace bien aéré et porter les équipements de sécurité approuvés comme des masques anti-poussières spécifiquement conçus pour le filtrage des particules microscopiques.

Danger lié aux modifications de la machine

Toute modification de la machine non approuvée par Altrad Belle peut entraîner des blessures graves pour l'opérateur et toute autre personne.

• La machine ne doit pas être modifiée sans l'autorisation de Altrad Belles.
• Utiliser exclusivement des pièces et accessoires d'origine approuvés par Altrad Belle.

Danger lié aux vibrations

L'utilisation normale et correcte de la machine expose néanmoins l'opérateur aux vibrations. Une exposition périodique et fréquente aux vibrations peut entraîner, contribuer à ou aggraver des blessures ou des troubles au niveau des doigts, mains, poignets, bras, épaules et / ou autres membres du corps de l'opérateur mais aussi des blessures ou troubles débilitants et / ou permanents pouvant évoluer progressivement sur des périodes de plusieurs semaines, mois ou années. Ces blessures ou troubles peuvent notamment comprendre des altérations du système sanguin, du système nerveux, des articulations et d'éventuelles autres altérations d'organes du corps humain.

En cas d'engourdissement, de fourmillement, douleur, maladresse, préhension réduite, blanchissement de la peau ou autres symptômes lors de l'utilisation de la machine ou après son utilisation, ne pas réutiliser la machine et consulter un médecin. Une utilisation continue de la machine après l'apparition de l'un de ces symptômes peut favoriser le risque d'apparition de symptômes plus sévères et / ou irréversibles.

Les consignes suivantes permettent de réduire l'exposition de l'opérateur aux vibrations :

• Laisser l'outil faire le travail. Maintenir la poignée modérément et régulièrement pour une commande correcte et un fonctionnement en toute sécurité.
• Une fois le mécanisme d'impact actionné, le seul contact du corps avec la machine doit être les mains sur les poignées. Éviter tout autre contact, notamment d'appuyer une partie du corps contre la machine ou de se pencher sur la machine pour tenter d'accroître la force d'avance. Il est également important de ne pas conserver le dispositif de déclenchement engagé lors de l'extraction de l'outil d'une surface de travail concassée.
• S'assurer que l'outil inséré soit bien entretenu (y compris l'affûtage s'il s'agit d'un outil de coupe), non usé et de dimension correcte. Des outils de travail non entretenus correctement, usés ou de dimension incorrecte exigeront davantage de temps pour effectuer la tâche (donc une période d'exposition aux vibrations plus longue) et peuvent générer ou favoriser des niveaux d'exposition aux vibrations plus élevés.
• Arrêter immédiatement le travail si la machine se met soudainement à vibrer fortement. Avant de reprendre le travail, identifier et remédier à la cause de l'augmentation des vibrations.
• Se conformer à la pression hydraulique recommandée lors de l'utilisation de la machine. Une pression hydraulique supérieure ou inférieure peut générer des niveaux de vibrations plus élevés.
• Ne pas saisir, tenir ni toucher l'outil inséré lors du fonctionnement de la machine.
• Participer aux actions de contrôle ou de surveillance relatives à la santé, aux visites médicales et aux programmes de formation proposés par l'employeur et le cas échéant requis par la loi.

NOTE!:- Voir les niveaux de bruit et de vibration de la machine indiqués dans le chapitre « Données techniques »

Sécurité générale

• Les machines et accessoires ne doivent être utilisés qu'aux fins prévues.
• Seul le personnel qualifié et formé à cet effet est autorisé à utiliser ou à entretenir la machine.
• Apprendre comment mettre la machine hors tension dans une situation d'urgence.
• Relâcher immédiatement le dispositif de marche / arrêt en cas de coupure d'alimentation.
• Toujours inspecter le matériel avant de l'utiliser. Ne pas l'utiliser en cas d'endommagement suspecté.
• Toujours faire preuve de bon sens et de jugement sûr.
• Être attentif et toujours regarder le travail effectué.
• Ne pas utiliser la machine en cas de fatigue ou sous l'influence de médicaments, d'alcool ou de toute autre substance pouvant affecter la vision, les réactions ou le jugement de l'opérateur.
• Assister aux stages de sécurité et de formation.
• Ne jamais frapper sur ou malmener un matériel.
• Conserver la machine et les outils en lieu sûr, hors de portée des enfants et verrouillée.
• S'assurer que tous les matériels raccordés et auxiliaires soient correctement entretenus.
• Des autocollants comportant des informations importantes en matière de sécurité et d'entretien de la machine sont fournis avec chaque machine.
• S'assurer de la lisibilité des autocollants.
• De nouveaux autocollants peuvent être commandés dans le catalogue des pièces de rechange.
• Veiller à interdire l'entrée des personnes non autorisées dans la zone de travail.
• Conserver le lieu de travail propre et exempt de tous corps étrangers.
• Ne jamais diriger un tuyau flexible hydraulique vers soi-même ou une autre personne

EPS (Équipements personnels de sécurité)

Toujours utiliser les équipements personnels de sécurité. Les opérateurs et toute personne situés dans la zone de travail doivent porter les équipements de sécurité, notamment et au minimum :

• Casque de protection,
  • Lunettes de sécurité,
  • Gants,
  • Protecteurs d'oreilles,
  • Masque anti-poussière,
• Chaussures de sécurité à embout d'acier.

Porter les vêtements adaptés au travail en cours de réalisation. Nouer les cheveux longs en arrière et enlever tout bijou risquant de se coincer dans les pièces mobiles de l'équipement.

Huile hydraulique recommandée

Aux fins de protection de l'environnement, Altrad Belle recommande l'utilisation d'huiles hydrauliques biodégradables.

• Viscosité (préconisée) 20-40 cSt.
• Viscosité (autorisée) 15-100 cSt.
- Indice de viscosité minimal 100.

Les huiles standard minérales ou synthétiques peuvent être utilisées. Si le marteau piqueur est utilisé en continu, la température de l'huile se stabilisera à un niveau appelé 'température de fonctionnement'. Cette dernière dépendra du type de travail et de la capacité de refroidissement du circuit hydraulique, pouvant se situer entre 20 et 40 °C (68 et 104 °F) au-dessus de la température ambiante.

Une fois la température de fonctionnement atteinte, la viscosité de l'huile doit être comprise dans les limites préconisées. L'indice de viscosité indique le rapport entre la viscosité et la température. C'est la raison pour laquelle une viscosité élevée est préconisée, l'huile peut ainsi être utilisée sur une plus grande plage de température. Le marteau piqueur ne pourra pas être utilisé si la viscosité de l'huile ne reste pas dans la zone admise ou si la température de fonctionnement de l'huile ne se maintient pas entre ÷ 20^ ( ÷ 4^ ) et 70^ (158 °F).

Remisage

• Débrancher les tuyaux flexibles du marteau piqueur de la source d'alimentation. Voir le chapitre « Procédure de démarrage et d'arrêt ».
• S'assurer du parfait état de propreté du marteau piqueur avant son remisage.
• En cas de remisage prolongé, le piston de frappe doit être protégé contre la corrosion. Cela peut s'effectuer en l'enfonçant (dans le manchon du burin) sur sa position supérieure à l'aide d'un outil placé à l'envers. Les raccords rapides étant bloqués lors du dé montage, le piston de frappe doit être appuyé en position relevée avec les tuyaux flexibles montés mais avec le groupe d'alimentation non désactivé.
• Toujours remiser la machine dans un endroit sec.

Une machine devenue inutilisable doit être traitée et détruite de façon à ce que le maximum de matériel puisse être recyclé et que les effets négatifs sur l'environnement soient réduits au minimum.

NOTE :-

Avant de mettre une machine inutilisable au rebut, l'huile hydraulique qu'elle contient doit avoir été vidée et la machine doit avoir été nettoyée. L'huile hydraulique résiduelle doit être éliminée.

Vérifications avant démarrage

Vérifications avant démarrage

Les vérifications suivantes doivent être réalisées avant chaque démarrage du marteau piqueur. Toutes ces vérifications concernent le bon fonctionnement du marteau piqueur. Certaines ont trait à la sécurité :

• Nettoyer tous les autocollants. Remplacer tout autocollant manquant ou illisible. De nouveaux autocollants peuvent être commandés dans le catalogues des pièces de rechange.
• Contrôler les tuyaux flexibles en recherchant tout signe de détérioration.
• Contrôler l'état de l'outil de travail en recherchant tout signe d'usure ou d'endommagement.
• Ne pas utiliser un outil excessivement usé ou endommagé.
  • Raccorder l'outil.
• S'assurer que les raccords hydrauliques sont propres et en parfait état de fonctionnement.
• Ne pas retourner le marteau piqueur sans l'avoir préalablement isolé de la source d'alimentation. L'outil de travail risque de s'enflammer lors de son raccordement si le marteau piqueur est branché à une source d'alimentation.
• S'assurer que la source d'alimentation prévue est compatible avec le modèle du marteau piqueur utilisé (voir le chapitre « Données techniques »). Altrad Belle recommande d'utiliser un répartiteur de débit d'huile LFD si le débit provenant de la source d'alimentation risque d'excéder le débit d'huile maximal autorisé.

Procédure de démarrage et d'arrêt

Démarrage

1) Vérifier le bon état de 'l'Acier' et son enfoncement complet dans la partie avant du marteau piqueur.
2) Vérifier que le verrou est verrouillé de façon à ce que 'l'Acier' ne puisse pas ressortir.
3) Déposer les capuchons de protection des raccords rapides.
4) Nettoyer les raccords rapides si besoin et raccorder les tuyaux flexibles attenants aux tuyaux flexibles de rallonge du groupe d'alimentation.
5) Placer le marteau piqueur à angle droit sur le matériau devant être concassé et actionner le levier de déclenchement.

Arrêt

1) Relâcher le levier de déclenchement. Appuyer le marteau piqueur contre la surface jusqu'à l'arrêt complet du marteau piqueur.
2) Couper la source d'alimentation.
3) Débrancher les tuyaux flexibles et installer les capuchons de protection sur les raccords rapides.

Consignes d'utilisation

Pour réduire le risque de blessures graves ou de mort de l'opérateur et des autres personnes, avant toute utilisation de la machine, lire le chapitre relatif aux consignes de sécurité figurant dans les pages précédentes de ce livret.

Conception et fonctionnement

La gamme des marteaux piqueurs hydrauliques manuels BHB Altrad Belle propose des marteaux piqueurs résistants et fiables conçus pour être utilisés avec les groupes d'alimentation hydrauliques Altrad Belle.

Les marteaux piqueurs manuels sont disponibles en de nombreuses dimensions avec différentes énergies d'impact et une large gamme d'outils couramment utilisés. Les marteaux piqueurs manuels sont conçus pour différentes tâches allant des petits travaux d'enrobés et de briquetage aux travaux impliquant du béton armé.

Tous les marteaux piqueurs manuels de la gamme BHB Altrad Belle sont livrés avec des tuyaux flexibles attenants d'un demi pouce avec des raccords rapides « Flat-Face » d'un demi pouce pour une connexion rapide aux groupes d'alimentation hydrauliques Altrad Belle.

Choix du marteau piqueur hydraulique correct par rapport à la tâche

Il est important de choisir la dimension correcte du marteau piqueur hydraulique en fonction du travail à effectuer.

Un marteau piqueur hydraulique trop petit signifie un temps de travail plus long.

Un marteau piqueur trop gros signifie une obligation de repositionnement fréquent fatiquant inutilement l'opérateur.

Une règle simple permet de choisir la dimension correcte du marteau piqueur hydraulique : un morceau de matériau concassé de dimension normale doit être retiré du support en 10 à 20 secondes de fonctionnement.

• Si cela se produit en moins de 10 secondes, il faut choisir un marteau piqueur hydraulique plus petit.
• Si cela se produit en plus de 20 secondes, il faut choisir un marteau piqueur hydraulique plus grand.

Installation

Tuyaux flexibles

Pour la connexion du marteau piqueur, le tuyau flexible hydraulique doit être approuvé pour une pression de fonctionnement de 200 bars (2900 psi) minimum et présenter un diamètre intérieur d'un demi pouce. Pour résister à l'usure extérieure, nous recommandons un tuyau flexible hydraulique composé de 2 couches. Le raccord du marteau piqueur marqué P (pompe) correspond à l'entrée d'huile et le raccord marqué T (réservoir) correspond à la sortie d'huile.

Raccords rapides

Les tuyaux flexibles hydrauliques d'origine Altrad Belle sont équipés de raccords rapides « Flat-Face » résistants et faciles à nettoyer. Les raccords rapides sont installés de sorte que le raccord mâle distribue l'huile et que le raccord femelle reçoive l'huile.

Pose et dépose de 'l'Acier' du marteau piqueur

Lors de la pose ou la dépose de 'l'Acier', les instructions suivantes doivent être observées :

1) Afin d'éviter tout démarrage accidentel, mettre l'alimentation d'huile hors tension. Purger la machine en appuyant sur le dispositif de marche / arrêt. Débrancher la machine de la source d'alimentation.
2) Déposer 'l'Acier' en balançant le verrou (C) en position complètement abaissée (Image A).
3) Installer 'l'Acier' en vérifiant que le verrou (C) soit en position complètement abaissée. Insérer ensuite 'l'Acier' dans le marteau piqueur comme illustré et balancer le verrou (C) en position complètement relevée (Image B).

A C B C

L'utilisation d'un outil de travail avec une queue usée entraîne une augmentation des vibrations de la machine. Pour éviter ces vibrations accrues, vérifier l'état d'usure de la queue avant d'installer l'outil de travail sur la machine.

Utiliser une jauge correspondant à la dimension de la queue de l'outil de travail. Si le trou de la jauge (2) peut être enfoncé sur la queue de l'outil de travail, cela signifie que la queue est usée et l'outil de travail doit être remplacé.

* Note:- Le jauge n'est pas fournie avec la machine.

Choix de l'outil de travail

Un outil de travail correct constitue un prérequis pour obtenir un bon fonctionnement. Pour éviter tout dégât inutile de la machine, il est important de choisir des outils de travail de haute qualité.

Le burin étroit doit être utilisé pour les travaux de démolition et de découpe dans du béton et d'autres types de matériau dur.

Le burin pointé doit être uniquement utilisé pour la formation de trous dans le béton et d'autres types de matériau dur.

Le burin large doit être utilisé dans des matériaux meubles, par exemple de l'enrobé ou sur un sol gelé.

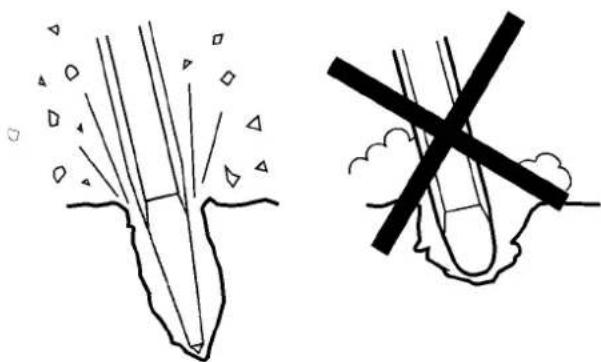

Toujours utiliser un outil affûté pour un travail efficace. Un outil usé provoque des vibrations accrues et l'opération sera plus longue.

Consignes d'utilisation

DÉBUT DE COUPE

1) Se tenir bien stable et s'assurer d'avoir placé les pieds et les mains à une distance de sécurité suffisante du marteau piqueur en marche.
2) Appuyer la machine contre la surface du support de travail avant de démarrer.
3) Ajuster la distance de concassage (A) de façon à ce que le marteau piqueur en marche ne puisse pas se coincer.
4) Ne pas essayer de couper un morceau trop grand.
5) La tentative de dégagement d'un marteau piqueur coincé en marche expose l'opérateur à des vibrations inutiles.

A

OPÉRATION

1) Laisser la machine faire le travail ; ne pas appuyer trop fort. Il est impératif de ne pas enfoncer à fond la poignée amortissant les vibrations.
2) Marteaux piqueurs hydrauliques équipés de poignées amortissant les vibrations : La force d'avance doit être adaptée de façon à enfoncer les poignées à mi-course. Le meilleur résultat d'amortissement et de limitation des vibrations est atteint dans cette position.
3) Éviter de travailler dans des matériaux extrêmement durs comme le granite et l'acier de renfort (barre d'armature), qui risque de provoquer des vibrations importantes.
4) La marche au ralenti sans outil de travail ou sans force d'avance adaptée doit être évitée.
5) En l'absence de force d'avance, le dispositif de marche / arrêt ne doit pas être actionné.
6) Vérifier régulièrement que la machine est bien lubrifiée.

EN PAUSE

1) En pause, il convient de placer la machine à distance de façon à éviter tout risque de démarrage intempestif.
2) En cas de pause prolongée ou lorsque l'on quitte le lieu de travail : Mettre l'alimentation d'huile hydraulique hors tension puis purger la machine en actionnant le dispositif de marche / arrêt.

EHTMA - Code de pratiques

CODE DE PRATIQUES DE L'ASSOCIATION EUROPÉENNE DES FABRICANTS D'OUTILS HYDRAULIQUES – DE MARTEAUX PIQUEURS HYDRAULIQUES

Avant de commencer. Se référer aux consignes d'utilisation du fabricant.

Compatibilité. Les marteaux piqueurs hydrauliques sont conçus pour fonctionner avec un débit et une pression spécifiques Les matériels fabriqués par les membres de l'EHTMA portent une étiquette d'identification triangulaire avec un codage-couleur. Vérifier que l'outil et le groupe d'alimentation portent la même étiquette d'identification avant de les utiliser. Il est impératif de ne pas raccorder des groupes d'alimentation et des outils présentant des codages de couleur différents, cette pratique étant à la fois inefficace et dangereuse.

Code des couleurs de l'EHTMA à titre indicatif :-

Classification	Code de couleur.	Débit l / min	Pression maximale en Bars
A	Jaune	5,5 – 6,5	180
B	Bleu	13,5 – 16,5	172
C	Vert	18 – 22	138
D	Marron	27 - 33	138
E	Rouge	36 – 44	138
F	Noir	45 - 55	138
G	Orange	54 - 66	138
Z	Gris	9 - 11	180

En cas de doute, consulter le fabricant de l'équipement.

Caractéristiques. Les opérateurs non familiers à l'utilisation d'outils hydrauliques doivent noter les points suivants :

1) Les marteaux piqueurs hydrauliques sont généralement plus puissants que les outils pneumatiques de poids équivalent.
2) Le corps du marteau piqueur hydraulique et des tuyaux flexibles d'alimentation seront relativement chauds lors de leur fonctionnement.
3) Ne possédant pas de système d'échappement, le marteau piqueur est généralement beaucoup plus silencieux en marche. Cela ne doit pas être considéré comme un manque de puissance.

Choix de l'Acier Il est essentiel de choisir le type et la dimension d'Acier corrects pour obtenir un rendement optimal, la longueur de la queue ainsi que les diamètres de surplat doivent notamment faire l'objet d'une attention particulière.

Recommendations :

Matériau.

Béton.

Macadam.

Enrobé.

Trav. de creusement.

Acier recommandé

Burins à lames pointées ou étroites.

Outils à lames larges tranchantes avec bords d'attaque droits.

Outils tranchants avec bords d'attaque à section mince et courbe.

Aciers de piquage et de creusage.

TOUJOURS UTILISER DES ACIERS AFFÛTÉS – Des Aciers peu tranchants augmentent les vibrations et réduisent l'efficacité.

Une maintenance régulière est nécessaire pour conserver la machine en bon état et ses bonnes performances. Respecter soigneusement les consignes d'utilisation.

Avant d'entreprendre une opération de maintenance ou de remplacer un outil de travail sur des machines hydrauliques, toujours mettre l'alimentation d'huile hors tension et purger la machine en actionnant le dispositif de marche / arrêt. Débrancher ensuite le tuyau flexible hydraulique de la machine.

• Utiliser exclusivement des pièces approuvées. Tout dégât ou défectuosité due à des pièces non approuvées ne sera pas couvert par la Garantie ni soumis à la responsabilité du produit.
• Remplacer immédiatement toutes pièces endommagées.
• Remplacer les composants usés en temps opportuns.
• Toujours nettoyer les raccords de tuyau flexible avant de procéder à un montage ou à un démontage.
• Toujours obturer les tuyaux flexibles et les raccords filetés avec des bouchons propres et étanches lors du démontage.
• Lors du nettoyage des pièces mécaniques avec un solvant, se conformer aux réglementations de santé et de sécurité au travail et s'assurer d'une aération suffisante.
  • L'inspection et l'entretien de l'accumulateur ne doivent être effectués que par un personnel certifié.
• Pour les gros entretiens de la machine, contacter Altrad Belle ou le revendeur agréé le plus proche.

NOTE ! :- La maintenance ne peut être effectuée que par un personnel dûment qualifié et compétent. Avant d'effectuer une opération de maintenance, s'assurer que la machine est en bon état et correctement positionnée au sol.

Maintenance périodique Toutes les Tous les Toutes les semaines 3 mois 600h ou chaque année
Nettoyer et inspecter la machine. √
Graisser les poignées de manœuvre avec de la silicone (uniquement les poignées de type E)	√
Contrôler les tuyaux flexibles et raccords en recherchant toute fissure ou fuite. Les remplacer si nécessaire.	√
Inspecter ‘l’Acier’ en recherchant tout signe d’usure ou de dégât. Ne pas utiliser un ‘Acier’ usé ou endommagé.	√
Vérifier l’état d’endommagement général de la machine.	√
Si la machine est équipée de poignées amortissant les vibrations, vérifier leur bon fonctionnement.	√
Vérifier la libre course des poignées (de haut en bas), elles ne doivent pas bloquer.	√
Vérifier que les ressorts ne soient pas endommagés.	√
Vérifier le serrage des écrous, boulons, vis et raccords de tuyau flexible.		√
Vérifier le manchon du burin dans la partie avant en recherchant tout signe d’usure ou de détérioration.		√
Vérifier les pièces mobiles, les joints et les boulons en recherchant toute trace d’usure ou de fissure. Les remplacer si nécessaire.			√
Vérifier le bon fonctionnement de la machine.			√

Afin de conserver les valeurs de vibration spécifiées pour la machine, il convient également de vérifier les éléments suivants: Un jeu trop important entre la queue de l'outil de travail et le manchon du burin générera des vibrations accrues. Pour éviter l'exposition à des vibrations excessives, vérifier l'état d'usure du manchon du burin chaque jour. Utiliser une jauge correspondant à la dimension de la queue de l'outil de travail. Si la partie (A) de la jauge peut être complètement enfoncée dans le manchon du burin (B), cela signifie que le manchon du burin est usé et qu'il doit être remplacé ! Voir également le chapitre « Contrôle de l'usure » pour le contrôle de la queue de l'outil de travail.

A B

Guide de diagnostic des pannes

Problème	Cause	Solution
Le marteau piqueur ne fonctionne pas. La pression ne s'accumule pas lors de = l'actionnement du dispositif de déclenchement.	Débit / pression absente ou incorrecte.	Vérifier le débit ou la pression avec un matériel d'essai.
	Tuyaux flexibles P et T interchangés. = Vérifier le raccordement. Un raccordement standard présente = un débit de l'huile à partir du raccord rapide mâle (cela signifie) = que le tuyau flexible attenant du raccordé installé avec un raccord femelle).	P du marteau piqueur
	Actionnement insuffisant de la vanne de déclenchement.	Régler le levier de déclenchement (si réglable) ou remplacer les pièces défectueuses.
	Joints défectueux dans la gorge du tiroir du logement de vanne.	Démonter, vérifier et remplacer les joints.
Le marteau piqueur ne fonctionne pas. La pressions'accumule lors de l'actionnement du dispositif de déclenchement.	Contre-pression trop élevée. = 10 à 15 bars (150 à 200 psi) mesurée au réaliser un raccord direct au réservoir. Contre-pression maxi marteau.
	Raccord rapide défectueux dans la conduite de retour.	Repérer et remplacer le raccord défectueux.
	Le piston de frappe se coince, peut-être en raison de l'épaississement du cylindre. l'amortisseur du cylindre (à l'endroit de dimension de l'alésage du cylindre). = Vérifier la viscosité de l'huile. Une huile fluide augmente le risque d'épaississement.	Pousser le marteau piqueur à fond contre l'Acier du marteau piqueur.
		Chanfreiner / polir légèrement le bord au niveau de changement de la
	Tiroir / tiroir réversible auxiliaire ou tiroir auxiliaire se coinçant facilement.	Démonter et vérifier que toutes les pièces bougent librement. Polir légèrement si nécessaire.
	Joints défectueux.	Démonter, vérifier et remplacer.
Le marteau piqueur fonctionne sans puissance ou irrégulièrement.	Débit insuffisant.	Vérifier le débit ou la pression.
	Joint défectueux.	Remplacer les joints.
	Usure, fuites internes. température de fonctionnement. = Huile fluide = augmentation des fuites internes.	Démonter, vérifier et remplacer les pièces défectueuses ou usées.
		Vérifier toute impureté de l'huile et la viscosité de l'huile à la internes.
	Charge de l'accumulateur insuffisante.	Recharger l'accumulateur.
	Diaphragme défectueux.	Remplacer le diaphragme.
Tuyaux flexibles pulsés.	Accumulateur défectueux.	Remplacer le diaphragme de l'accumulateur et le charger d'azote.
Fuite d'huile du marteau piqueur.	Joints défectueux.	Remplacer les joints.
« Acier » ressortant.	Verrou usé.	Remplacer le verrou et les goupilles cylindriques.
	Manchon de burin ou « Acier » usé.	Remplacer le manchon ou « l'Acier ».

Garantie

Le nouveau Marteau piqueur hydraulique BHB Altrad Belle est garanti pour l'acheteur d'origine pendant une période d'un an (12 mois) à compter de la date d'origine d'achat. La garantie Altrad Belle couvre les défauts de conception, de matériaux et de main d'œuvre.

Ce qui suit n'est pas couvert par la garantie Altrad Belle :

1. Dommages par négligence, mauvaise utilisation, chute ou autres dommages analogues causés par ou résultant d'un manquement de respect des consignes d'assemblage, d'utilisation ou d'entretien de l'utilisateur.
2. Modifications, ajouts ou réparations réalisées par d'autres personnes que le personnel Altrad Belle ou ses agents agréés.
3. Coûts de transport ou d'expédition à destination de et au départ de Altrad Belle ou de ses agents agréés pour réparation ou estimation dans le cadre d'une réclamation au titre de la garantie sur une machine.
4. Coûts de matériaux et / ou de main d'œuvre dans le cadre de renouvellement, réparation ou remplacement de composants pour cause d'usure normale.

Altrad Belle et / ou ses agents agréés, ses dirigeants, employés ou assureurs ne sauraient en aucun cas être tenus responsables à l'égard d'autres dommages, pertes ou frais consécutifs ou différemment en lien avec ou au motif d'une incapacité d'utilisation de la machine.

Réclamations au titre de la garantie

Toute réclamation au titre de la garantie doit être en premier lieu adressée à Altrad Belle, soit par téléphone, par télécopie, par e-mail ou par écrit.

Pour toutes réclamations au titre de la garantie:
