CS-4 - Table de mixage JTS - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Table de mixage JTS CS-4 avec 4 canaux d'entrée, égaliseur 3 bandes, et alimentation fantôme 48V.
Utilisation	Idéale pour les performances live, les enregistrements en studio et les applications de sonorisation.
Maintenance	Nettoyer régulièrement les faders et les potentiomètres, vérifier les connexions et les câbles pour éviter les interférences.
Sécurité	Utiliser uniquement avec une alimentation compatible, éviter l'exposition à l'humidité et aux températures extrêmes.
Informations Générales	Compacte et légère, la JTS CS-4 est conçue pour une portabilité facile, avec une construction robuste pour une utilisation prolongée.

FOIRE AUX QUESTIONS - CS-4 JTS

Comment puis-je connecter ma table de mixage JTS CS-4 à un ordinateur ?

Vous pouvez connecter la table de mixage JTS CS-4 à un ordinateur en utilisant un câble USB. Assurez-vous d'installer les pilotes nécessaires si votre système d'exploitation le demande.

Que faire si je n'entends pas de son lors de l'utilisation de la table de mixage ?

Vérifiez que tous les câbles sont correctement branchés et que les niveaux de volume sont suffisamment élevés. Assurez-vous également que la sortie audio de votre ordinateur ou appareil est correctement configurée.

Comment puis-je ajuster les niveaux de son sur la JTS CS-4 ?

Utilisez les faders de volume situés sur chaque canal pour ajuster les niveaux de son. Vous pouvez également utiliser les contrôles d'égalisation pour affiner le son selon vos préférences.

Y a-t-il un moyen d'enregistrer le son mixé avec la JTS CS-4 ?

Oui, vous pouvez enregistrer le son mixé en connectant la sortie de la table de mixage à un enregistreur externe ou à un ordinateur avec un logiciel d'enregistrement audio.

Comment réinitialiser ma table de mixage JTS CS-4 aux paramètres d'usine ?

Pour réinitialiser la table de mixage aux paramètres d'usine, éteignez l'appareil, puis maintenez enfoncé le bouton de réinitialisation tout en le rallumant jusqu'à ce que vous voyiez les lumières clignoter.

Quels types de microphones puis-je utiliser avec la JTS CS-4 ?

La JTS CS-4 est compatible avec la plupart des microphones dynamiques et à condensateur. Assurez-vous que le microphone est au bon niveau d'impédance pour éviter des problèmes de son.

Que faire si la table de mixage fait des bruits de fond ou des interférences ?

Vérifiez tous les câbles et connexions pour vous assurer qu'ils sont correctement branchés et en bon état. Éloignez la table de mixage des appareils électroniques qui pourraient causer des interférences.

Comment utiliser les effets intégrés de la JTS CS-4 ?

Pour utiliser les effets intégrés, sélectionnez le canal souhaité, puis ajustez le bouton d'effet pour choisir le type d'effet et le niveau d'intensité souhaité.

Est-ce que la JTS CS-4 supporte les casques audio ?

Oui, la JTS CS-4 dispose d'une sortie casque 1/4 de pouce, vous permettant de connecter des casques audio pour un monitoring direct.

Où puis-je trouver le manuel d'utilisation de la JTS CS-4 ?

Le manuel d'utilisation de la JTS CS-4 est disponible sur le site officiel de JTS ou dans la section de support de votre revendeur.

MODE D'EMPLOI CS-4 JTS

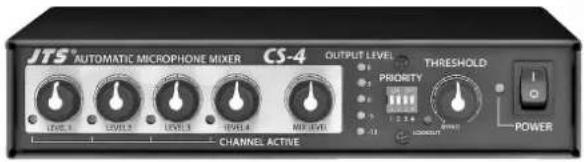

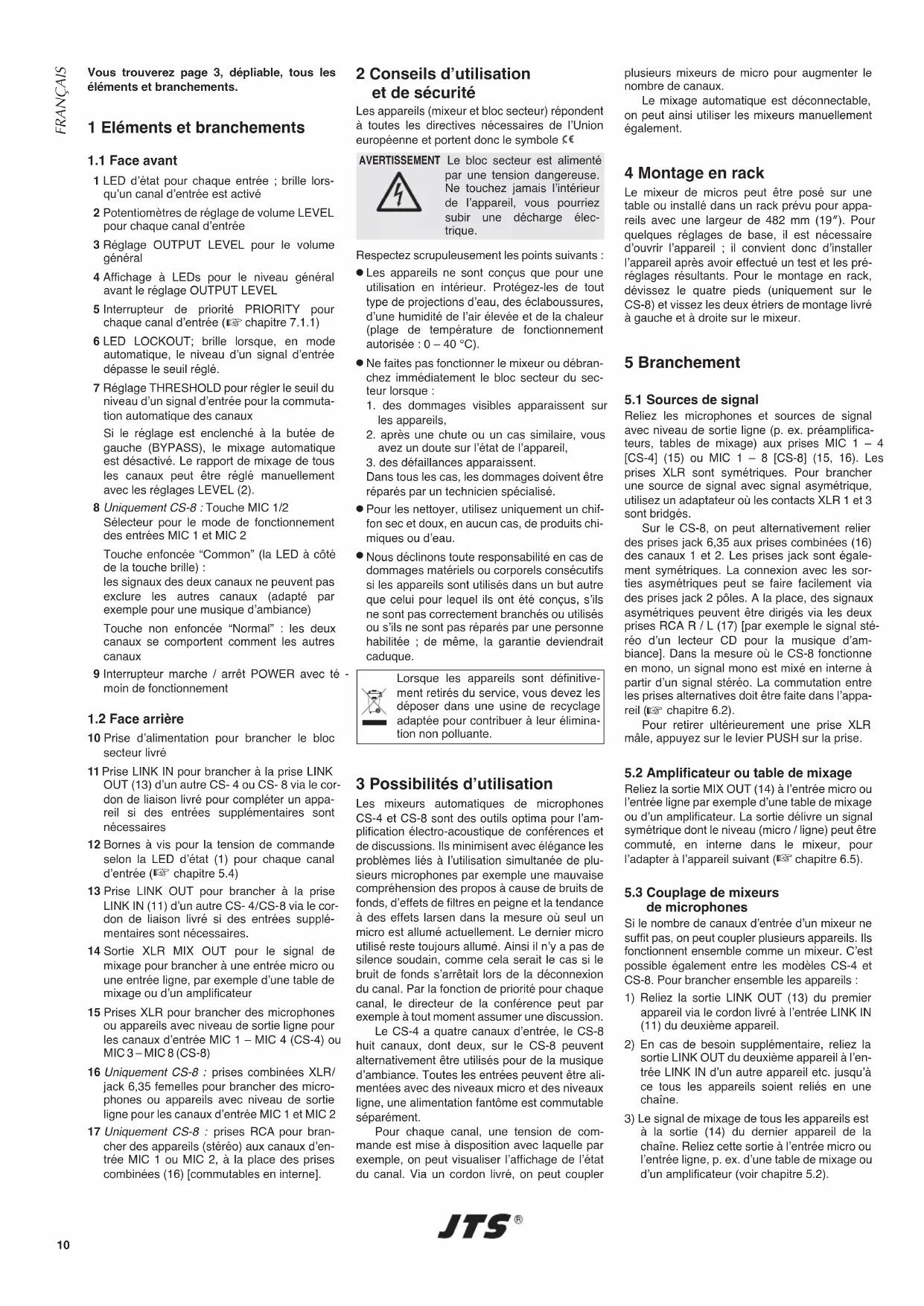

1 LED dʼétat pour chaque entrée ; brille lors- quʼun canal dʼentrée est activé 2 Potentiomètres de réglage de volume LEVEL pour chaque canal dʼentrée 3 Réglage OUTPUT LEVEL pour le volume général 4 Affichage à LEDs pour le niveau général avant le réglage OUTPUT LEVEL 5 Interrupteur de priorité PRIORITY pour chaque canal dʼentrée (

6 LED LOCKOUT; brille lorsque, en mode automatique, le niveau dʼun signal dʼentrée dépasse le seuil réglé. 7 Réglage THRESHOLD pour régler le seuil du niveau dʼun signal dʼentrée pour la commuta- tion automatique des canaux Si le réglage est enclenché à la butée de gauche (BYPASS), le mixage automatique est désactivé. Le rapport de mixage de tous les canaux peut être réglé manuellement avec les réglages LEVEL (2). 8 Uniquement CS-8 : Touche MIC 1/2 Sélecteur pour le mode de fonctionnement des entrées MIC 1 et MIC 2 Touche enfoncée “Common” (la LED à côté de la touche brille) : les signaux des deux canaux ne peuvent pas exclure les autres canaux (adapté par exemple pour une musique dʼambiance) Touche non enfoncée “Normal” : les deux canaux se comportent comment les autres canaux 9 Interrupteur marche / arrêt POWER avec té - moin de fonctionnement

10 Prise dʼalimentation pour brancher le bloc secteur livré 11 Prise LINK IN pour brancher à la prise LINK OUT (13) dʼun autre CS- 4 ou CS- 8 via le cor- don de liaison livré pour compléter un appa- reil si des entrées supplémentaires sont nécessaires 12 Bornes à vis pour la tension de commande selon la LED dʼétat (1) pour chaque canal dʼentrée (

13 Prise LINK OUT pour brancher à la prise LINK IN (11) dʼun autre CS- 4 / CS- 8 via le cor- don de liaison livré si des entrées supplé- mentaires sont nécessaires. 14 Sortie XLR MIX OUT pour le signal de mixage pour brancher à une entrée micro ou une entrée ligne, par exemple dʼune table de mixage ou dʼun amplificateur 15 Prises XLR pour brancher des microphones ou appareils avec niveau de sortie ligne pour les canaux dʼentrée MIC 1 – MIC 4 (CS-4) ou MIC 3 – MIC 8 (CS-8) 16 Uniquement CS-8 : prises combinées XLR / jack 6,35 femelles pour brancher des micro- phones ou appareils avec niveau de sortie ligne pour les canaux dʼentrée MIC 1 et MIC 2 17 Uniquement CS-8 : prises RCA pour bran- cher des appareils (stéréo) aux canaux dʼen- trée MIC 1 ou MIC 2, à la place des prises combinées (16) [commutables en interne]. 2 Conseils dʼutilisation et de sécurité Les appareils (mixeur et bloc secteur) répondent à toutes les directives nécessaires de lʼUnion européenne et portent donc le symbole . Respectez scrupuleusement les points suivants :

Les appareils ne sont conçus que pour une utilisation en intérieur. Protégez-les de tout type de projections dʼeau, des éclaboussures, dʼune humidité de lʼair élevée et de la chaleur (plage de température de fonctionnement autorisée : 0 – 40 °C).

Ne faites pas fonctionner le mixeur ou débran- chez immédiatement le bloc secteur du sec- teur lorsque :

1. des dommages visibles apparaissent sur

2. après une chute ou un cas similaire, vous

avez un doute sur lʼétat de lʼappareil,

3. des défaillances apparaissent.

Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

Pour les nettoyer, utilisez uniquement un chif- fon sec et doux, en aucun cas, de produits chi- miques ou dʼeau.

Nous déclinons toute responsabilité en cas de dommages matériels ou corporels consécutifs si les appareils sont utilisés dans un but autre que celui pour lequel ils ont été conçus, sʼils ne sont pas correctement branchés ou utilisés ou sʼils ne sont pas réparés par une personne habilitée ; de même, la garantie deviendrait caduque. 3 Possibilités dʼutilisation Les mixeurs automatiques de microphones CS-4 et CS-8 sont des outils optima pour lʼam- plification électro-acoustique de conférences et de discussions. Ils minimisent avec élégance les problèmes liés à lʼutilisation simultanée de plu- sieurs microphones par exemple une mauvaise compréhension des propos à cause de bruits de fonds, dʼeffets de filtres en peigne et la tendance à des effets larsen dans la mesure où seul un micro est allumé actuellement. Le dernier micro utilisé reste toujours allumé. Ainsi il nʼy a pas de silence soudain, comme cela serait le cas si le bruit de fonds sʼarrêtait lors de la déconnexion du canal. Par la fonction de priorité pour chaque canal, le directeur de la conférence peut par exemple à tout moment assumer une discussion. Le CS-4 a quatre canaux dʼentrée, le CS-8 huit canaux, dont deux, sur le CS-8 peuvent alternativement être utilisés pour de la musique dʼambiance. Toutes les entrées peuvent être ali- mentées avec des niveaux micro et des niveaux ligne, une alimentation fantôme est commutable séparément. Pour chaque canal, une tension de com- mande est mise à disposition avec laquelle par exemple, on peut visualiser lʼaffichage de lʼétat du canal. Via un cordon livré, on peut coupler plusieurs mixeurs de micro pour augmenter le nombre de canaux. Le mixage automatique est déconnectable, on peut ainsi utiliser les mixeurs manuellement également. 4 Montage en rack Le mixeur de micros peut être posé sur une table ou installé dans un rack prévu pour appa- reils avec une largeur de 482 mm (19″). Pour quelques réglages de base, il est nécessaire dʼouvrir lʼappareil ; il convient donc dʼinstaller lʼappareil après avoir effectué un test et les pré- réglages résultants. Pour le montage en rack, dévissez le quatre pieds (uniquement sur le CS-8) et vissez les deux étriers de montage livré à gauche et à droite sur le mixeur. 5 Branchement

5.1 Sources de signal

Reliez les microphones et sources de signal avec niveau de sortie ligne (p. ex. préamplifica- teurs, tables de mixage) aux prises MIC 1 – 4 [CS-4] (15) ou MIC 1 – 8 [CS-8] (15, 16). Les prises XLR sont symétriques. Pour brancher une source de signal avec signal asymétrique, utilisez un adaptateur où les contacts XLR 1 et 3 sont bridgés. Sur le CS-8, on peut alternativement relier des prises jack 6,35 aux prises combinées (16) des canaux 1 et 2. Les prises jack sont égale- ment symétriques. La connexion avec les sor- ties asymétriques peut se faire facilement via des prises jack 2 pôles. A la place, des signaux asymétriques peuvent être dirigés via les deux prises RCA R / L (17) [par exemple le signal sté- réo dʼun lecteur CD pour la musique dʼam- biance]. Dans la mesure où le CS-8 fonctionne en mono, un signal mono est mixé en interne à partir dʼun signal stéréo. La commutation entre les prises alternatives doit être faite dans lʼappa- reil (

Pour retirer ultérieurement une prise XLR mâle, appuyez sur le levier PUSH sur la prise.

5.2 Amplificateur ou table de mixage

Reliez la sortie MIX OUT (14) à lʼentrée micro ou lʼentrée ligne par exemple dʼune table de mixage ou dʼun amplificateur. La sortie délivre un signal symétrique dont le niveau (micro / ligne) peut être commuté, en interne dans le mixeur, pour lʼadapter à lʼappareil suivant (

de microphones Si le nombre de canaux dʼentrée dʼun mixeur ne suffit pas, on peut coupler plusieurs appareils. Ils fonctionnent ensemble comme un mixeur. Cʼest possible également entre les modèles CS-4 et CS-8. Pour brancher ensemble les appareils :

1) Reliez la sortie LINK OUT (13) du premier

appareil via le cordon livré à lʼentrée LINK IN (11) du deuxième appareil.

2) En cas de besoin supplémentaire, reliez la

sortie LINK OUT du deuxième appareil à lʼen- trée LINK IN dʼun autre appareil etc. jusquʼà ce tous les appareils soient reliés en une chaîne.

3) Le signal de mixage de tous les appareils est

à la sortie (14) du dernier appareil de la chaîne. Reliez cette sortie à lʼentrée micro ou lʼentrée ligne, p. ex. dʼune table de mixage ou dʼun amplificateur (voir chapitre 5.2). Lorsque les appareils sont définitive- ment retirés du service, vous devez les déposer dans une usine de recyclage adaptée pour contribuer à leur élimina- tion non polluante. AVERTISSEMENT Le bloc secteur est alimenté par une tension dangereuse. Ne touchez jamais lʼintérieur de lʼappareil, vous pourriez subir une décharge élec- trique.

FRANÇAIS5.4 Gestion dʼautres appareils Le statut “marche” ou “arrêt” pour chaque canal dʼentrée est indiqué avec une LED (1). Pour pouvoir gérer par exemple un témoin de fonc- tionnement sur le microphone en fonction du statut, une tension de commande est présente à la barrette VOLTAGE OUTPUT (12) pour chaque canal. Elle est de +4 V environ lorsque le canal est allumé et de 0 V en mode “arrêt”. (res- pectivement à la pince avec le numéro du canal sur la barrette générale GND). Deux circuits sont présentés page 3 en exemple, montrant comment la tension de com- mande peut être utilisée pour gérer une diode lumineuse (schéma 5) ou un relais 12 V (pour commuter des charges plus importantes, schéma 6).

5.5 Branchement secteur

Reliez le bloc secteur livré à la prise dʼalimenta- tion (10) et à une prise 230 V~ / 50 Hz. 6 Préréglages Pour effectuer les préréglages suivants (cha- pitres 6.1 à 6.5), lʼappareil doit être ouvert.

1) Avant dʼouvrir lʼappareil, veillez impérative-

ment à le débrancher du secteur.

2) Retirez les vis du couvercle du boîtier et reti-

3) Effectuez les réglages avec les interrupteurs

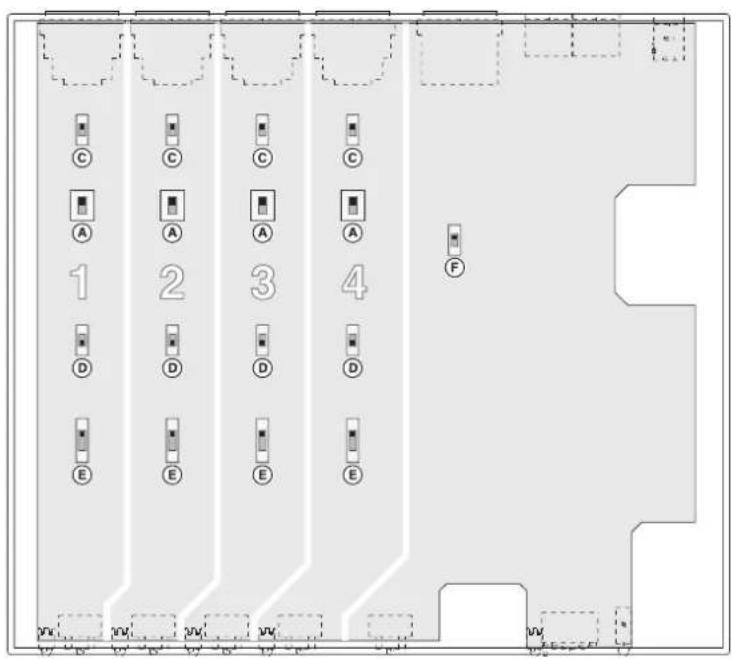

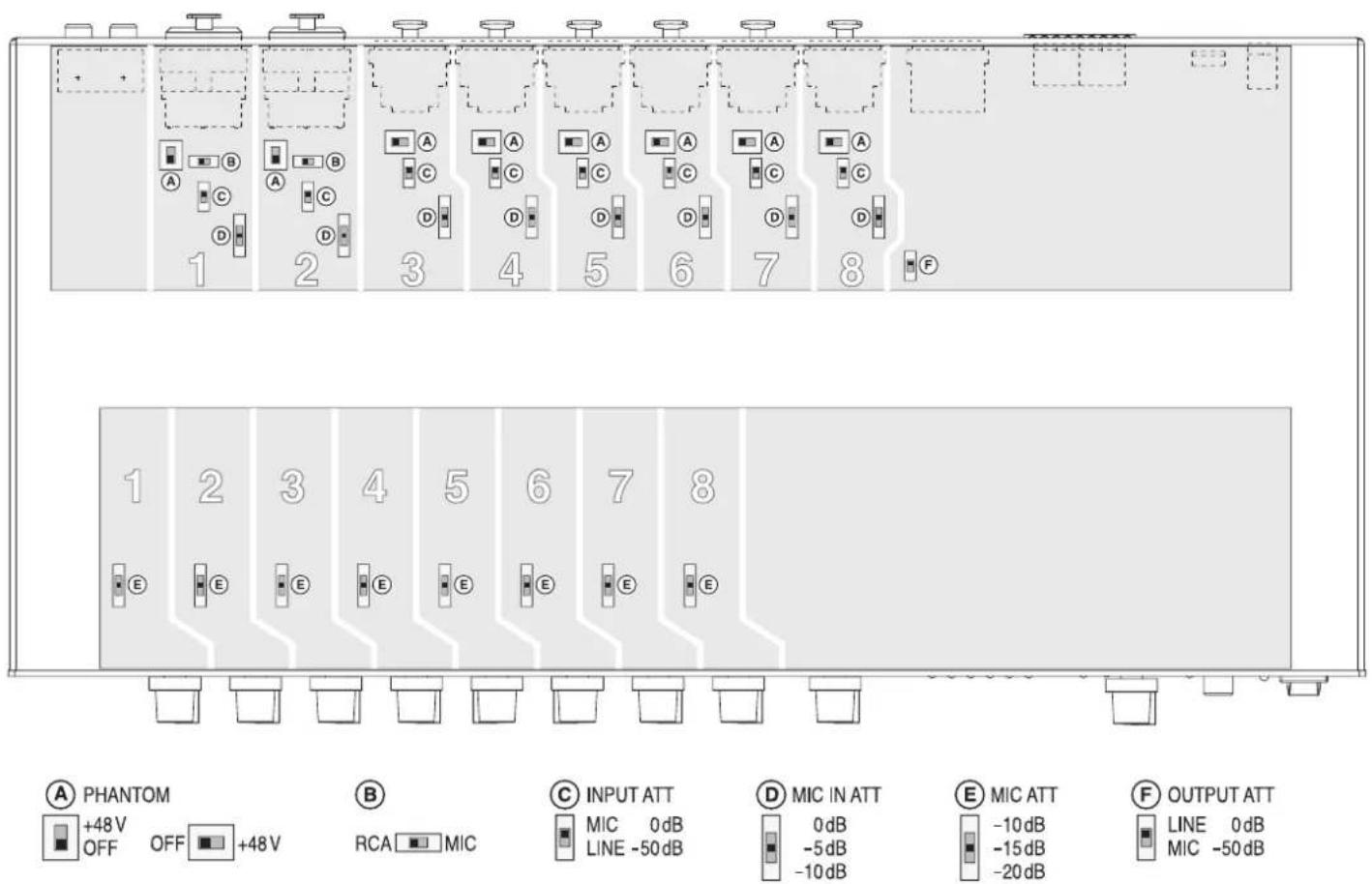

à glissières. Les schémas sur la page précé- dente de cette notice proposent une visuali- sation des interrupteurs et leurs fonctions qui sont décrites ci-dessous.

4) Une fois les réglages effectués, refixez le

couvercle et rétablissez lʼalimentation.

6.1 Alimentation fantôme

Pour les microphones nécessitant une alimenta- tion fantôme, une alimentation fantôme distincte de 12 V (CS-4) ou 48 V (CS-8) peut être commu- tée séparément pour chaque entrée. Pour ce faire, mettez lʼinterrupteur PHANTOM Ⓐ du canal correspondant sur la position “+12V” ou “+48V”. Important : si vous branchez des microphones ou autres sources de signal avec sortie asymé- trique, lʼalimentation fantôme doit être décon- nectée (position “OFF”) puisque ces appareils peuvent être endommagés.

6.2 Alternatives de branchement

(uniquement CS-8) Pour les canaux MIC 1 et MIC 2, on peut sur le CS-8 sélectionner respectivement si la prise RCA ou la prise combinée XLR / jack 6,35 doit servir dʼentrée. Pour ce faire, mettez lʼinterrup- teur correspondant Ⓑ sur la position voulue. “RCA” = RCA femelle “MIC” = prise combinée XLR / jack 6,35 femelle Important : si vous utilisez la prise RCA femelle, lʼalimentation fantôme pour cette entrée doit impérativement être déconnecté (

6.3 Sensibilité dʼentrée

Lʼinterrupteur INPUT ATT Ⓒ sert à régler la sen- sibilité dʼentrée de chaque entrée sur la source de signal utilisée. Si vous utilisez un micro- phone, mettez lʼinterrupteur sur la position “MIC 0 dB”, si vous branchez une source de signal avec niveau de sortie ligne, mettez-le sur la position “LINE

50 dB”. Un réglage précis de la sensibilité peut être effectué avec lʼinterrupteur PAD (CS-4) ou MIC IN ATT (CS-8) Ⓓ. Vous pouvez atténuer le niveau en plus de 5 dB (uniquement CS-8) ou 10 dB.

6.4 Atténuation “arrêt”

Si en mode automatique, un signal micro est verrouillé par le signal dʼun autre canal dʼentrée, le microphone nʼest pas totalement éteint, son volume est simplement réglé plus bas. Vous déterminez avec lʼinterrupteur MIC ATT Ⓔ de combien lʼatténuation du signal en mode “arrêt” doit être (atténuation 10, 15 ou 20 dB). Si vous sélectionnez un nombre plus impor- tant de micros, il est recommandé de régler une atténuation plus élevée pour diminuer le niveau de bruit de fond et ainsi atteindre une meilleure compréhension des propos. De même, le risque dʼeffets larsen diminue avec une atténuation plus élevée.

6.5 Niveau de sortie

Avec lʼinterrupteur OUTPUT ATT Ⓕ, vous pou- vez adapter le niveau de sortie à lʼentrée de lʼap- pareil audio suivant. Si vous branchez à une entrée micro, mettez lʼinterrupteur sur la position “MIC

50 dB”, si vous branchez à une entrée ligne, sur la position “LINE 0 dB”. 7 Utilisation Avant la première utilisation, mettez le réglage OUTPUT LEVEL (3) sur le minimum (butée de gauche). Allumez le mixeur micro avec lʼinter- rupteur POWER (9) ; la LED à côté de lʼinterrup- teur brille. Les LEDs dʼétat (1) des entrées brillent brièvement les unes après les autres.

7.1 Mode automatique

En mode automatique, le mixeur micro sʼallume et sʼéteint en fonction des signaux dʼentrée les canaux micro (arrêt : atténué,

Dès que le volume dʼun microphone dépasse le seuil réglé, ce canal est allumé alors que les autres canaux restent éteints. Dès que le volume du microphone allumé passe sous le seuil, le microphone peut être remplacé par un autre microphone avec un volume supérieur. Ainsi le premier micro est “exclu”, seul un canal reste allumé (sauf pour des canaux avec prio- rité,

Pour installer le mode automatique :

1) Tournez le réglage THRESHOLD (7) vers la

gauche mais sans lʼenclencher. Ainsi le seuil minimal est réglé.

2) Mettez tout dʼabord tous les réglages LEVEL

(2) sur le minimum (butée de gauche) et tous les interrupteurs PRIORITY (5) sur la position inférieure.

3) Allumez lʼinstallation amplificateur reliée à la

sortie et tournez un peu le réglage OUTPUT LEVEL (3) pour que les réglages suivants soient audibles.

4) Parlez dans le micro et tournez le réglage

LEVEL du canal correspondant jusquʼà ce que la LED LOCKOUT (6) brille pour un dis- cours de volume normal. Cela indique que le seuil réglé est dépassé et que le canal micro est allumé. Tant que le canal est allumé, sa LED dʼétat (1) brille. Tournez le réglage LEVEL jusquʼà ce que la LED “6” sur le VU-mètre MIX LEVEL (4) ne brille que pour des pointes de signal. Si elle brille en continu ou même la LED “Peak” brille (uniquement sur CS-8), le mixeur est en surcharge et le signal de sortie est distordu. Si le niveau est trop important ou trop faible pour être réglé correctement avec le réglage LEVEL, corrigez le réglage pour la sensibilité dʼentrée, si besoin (

5) Réglez les autres canaux dʼentrée de la

6) Avec le réglage OUTPUT LEVEL, réglez le

niveau de sortie du mixeur de telle sorte que lʼappareil suivant ne soit pas en surcharge.

7) Si des microphones sont allumés accidentel-

lement par des bruits de fond forts, réglez un seuil plus élevé avec le réglage THRESH - OLD.

7.1.1 Circuit prioritaire

Si un microphone doit avoir priorité (par exemple le micro du président), mettez lʼinterrupteur PRIORITY (5) correspondant sur la position supérieure “ON”. Lʼinterlocuteur peut sur ce micro prendre à tout moment la parole. Le microphone est allumé dès que le volume dépasse le seuil, que lʼon parle en même temps dans un autre micro au pas. Si la priorité doit être sélectionnée pour plu- sieurs canaux, ils peuvent être utilisés simulta- nément.

7.1.2 Mode de fonctionnement

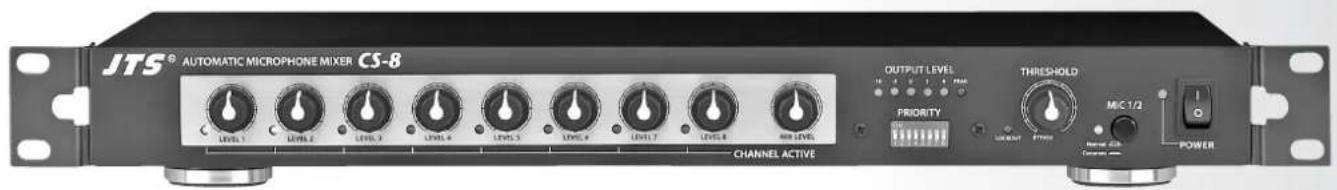

des canaux 1 et 2 (uniquement CS-8) Sur le CS-8, on peut sélectionner pour les canaux dʼentrée 1 et 2, avec la touche MIC 1/2 (8), entre deux modes de fonctionnement : “Common” (touche enfoncée, la LED à côté de la touche brille) : Les signaux des deux canaux ne peuvent pas exclure les autres canaux, ils sont atténués dès que le signal dépasse le seuil sur un autre canal. Ce mode de fonctionnement est adapté par exemple pour insérer de la musique dʼam- biance. “Normal” (touche non enfoncée, LED éteinte) : Les deux canaux se comportent comme les autres canaux.

Si le réglage THRESHOLD (7) est tourné jus- quʼà la butée de gauche, il est alors enclenché sur la position “BYPASS”, le mixage automa- tique est désactivé. Tous les canaux dʼentrée sont alors activés. Vous pouvez les mixer manuellement avec leurs réglages LEVEL (2). Avec le réglage OUTPUT LEVEL (3), vous pou- vez régler le volume total. Même lors dʼun mixage manuel il convient de surveiller la LED MIX LEVEL (4). Elle indique le niveau avant le réglage OUTPUT LEVEL. Si le niveau de mixage est trop élevé (les LEDs “6” ou “Peak” brillent souvent), il faut tourner les réglages LEVEL des canaux correspondants dans lʼautre sens pour diminuer.

7.3 Mixeurs micro couplés

Si deux ou plusieurs mixeurs micro sont reliés ensemble via les prises LINK IN (11) et LINK OUT (13), ils agissent ensemble comme un grand mixeur. A la sortie MIX OUT (14) dʼun appareil, les signaux de mixage de toute la chaîne dʼappareils reliés via la prise LINK IN sont présents. Les signaux de mixage sont redi- rigés respectivement avant le réglage OUTPUT LEVEL (3) pour que seul le niveau pour la sortie MIX OUT propre puisse être réglé.

• FRANÇAISLe seuil pour le mode automatique peut être réglé individuellement sur chaque mixeur pour ses entrées. La LED LOCKOUT (6) brille tou- jours sur les autres appareils reliés lorsque le seuil est dépassé. Si sur un mixeur, le mode automatique est désactivé (BYPASS), cela nʼin- flue pas sur la fonction automatique des autres mixeurs reliés. 8 Caractéristiques techniques Bande passante : – 20 000 Hz Taux de distorsion : < 0,06 % Rapport signal sur bruit : p. 35
• > 70 dB Entrées (sensibilité / impédance) Microphone : p. 0
• ,2 mV/ 4,7 kΩ Ligne : mV/ 20 kΩ Alimentation fantôme (commutable séparément) CS-4 : +12 V CS-8 : p. 60
• +48 V Sortie MIX OUT Tension de sortie nominale : p. 1
• V Impédance de sortie : p. 200
• Ω Configuration contact branchements XLR branchement jack 6,35 Sorties de commande : V/+4 V (arrêt / marche) Alimentation : p. 0
• via bloc secteur livré, relié à 230 V~ / 50 Hz Température fonc. : p. 0
• – 40 °C Dimensions CS-4 : p. 200
• ×44 × 212 mm (1 U) CS-8 : p. 420
• × 44 × 199 mm (1 U) Poids CS-4 : p. 1
• ,4 kg CS-8 : ,3 kg Tout droit de modification réservé. T = Signal + R = Signal p. 2

FRANÇAIS Notice dʼutilisation protégée par le copyright de MONACOR
