TG-10T - Recepteur JTS - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Récepteur JTS TG-10T
Fréquence de fonctionnement	UHF
Plage de fréquence	600 - 700 MHz
Nombre de canaux	16 canaux
Connectivité	Sortie XLR et jack 6,35 mm
Alimentation	Alimentation secteur
Dimensions	Dimensions compactes pour un montage facile
Poids	Léger pour une portabilité accrue
Utilisation recommandée	Idéal pour les performances en direct et les enregistrements
Maintenance	Vérifier régulièrement les connexions et la propreté des contacts
Sécurité	Utiliser uniquement avec des accessoires compatibles pour éviter les dommages
Informations générales	Produit conçu pour une utilisation professionnelle

FOIRE AUX QUESTIONS - TG-10T JTS

Comment puis-je configurer le JTS TG-10T pour la première fois ?

Pour configurer le JTS TG-10T pour la première fois, allumez le récepteur et réglez-le sur le même canal que votre émetteur. Assurez-vous que les deux appareils sont bien synchronisés.

Que faire si le récepteur ne capte pas le signal de l'émetteur ?

Vérifiez que l'émetteur est allumé et fonctionne correctement. Assurez-vous également que le récepteur est à portée de l'émetteur et qu'il n'y a pas d'obstacles bloquant le signal.

Comment puis-je améliorer la qualité du signal ?

Pour améliorer la qualité du signal, essayez de réduire la distance entre l'émetteur et le récepteur et éloignez-vous des sources de interférences telles que les appareils électroniques.

Le récepteur ne s'allume pas, que faire ?

Vérifiez d'abord que le récepteur est bien alimenté et que la batterie est chargée. Si le problème persiste, essayez de réinitialiser l'appareil en débranchant l'alimentation pendant quelques secondes.

Comment mettre à jour le firmware du JTS TG-10T ?

Pour mettre à jour le firmware, téléchargez la dernière version sur le site Web du fabricant, puis suivez les instructions fournies dans le manuel d'utilisation pour effectuer la mise à jour via un câble USB.

Puis-je utiliser le JTS TG-10T avec d'autres appareils ?

Le JTS TG-10T est conçu pour fonctionner avec des émetteurs et des récepteurs de la même gamme. Vérifiez la compatibilité avec d'autres appareils avant de les utiliser ensemble.

Comment réinitialiser le JTS TG-10T aux paramètres d'usine ?

Pour réinitialiser le récepteur aux paramètres d'usine, maintenez le bouton de réinitialisation enfoncé pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Le son est déformé ou grésille, que faire ?

Vérifiez les connexions audio et assurez-vous que les câbles ne sont pas endommagés. Essayez également de réduire le volume de sortie et de vérifier les réglages d'égalisation.

Où puis-je trouver le manuel d'utilisation du JTS TG-10T ?

Le manuel d'utilisation est généralement disponible sur le site Web du fabricant dans la section support ou téléchargement.

MODE D'EMPLOI TG-10T JTS

Cette notice s‘adresse aux utilisateurs sans connaissances techniques par- ticulières. Veuillez lire la notice avec attention avant le fonctionnement et conservez-la, ainsi que la liste de fré- quences jointe, pour pouvoir vous y reporter ultérieurement. 1 Possibilités d’utilisation Combiné à un ou plusieurs récepteurs TG-10R /1, l’émetteur TG-10T/1 forme un système sans fil mo- bile pour la transmission de paroles, par exemple pour des visites guidées ou des discours en plusieurs lan- gues. Pour la transmission sans fil, 16 canaux dans la plage de fréquences 863 – 865 MHz sont disponibles, parmi lesquels 3 peuvent être utilisés simultanément au plus sans se gêner réciproquement. La portée de trans mission dépend de la configuration des lieux d’uti- lisation et peut aller jusqu’à 60 m.

1.1 Conformité et autorisation

Par la présente, MONACOR INTERNATIONAL déclare que l‘émetteur TG-10T/1 et le récepteur TG-10R /1 se trouvent en conformité avec la directive 2014 / 53 / UE. Les déclarations UE peuvent être demandées auprès de MONACOR INTERNATIONAL. Le système sans fil est au- torisé pour un fonctionnement dans les pays de l‘Union européenne et de l‘A.E.L.E. sans déclaration ni taxe. 2 Conseils importants d’utilisation L’appareil répond à toutes les directives nécessaires de l’Union européenne et porte donc le symbole .

L’appareil n’est conçu que pour une utilisation en intérieur. Protégez-le de l’humidité et de la chaleur (température ambiante admissible 0 – 40 °C).

Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d’eau.

Nous déclinons toute responsabilité en cas de dom- mages corporels ou matériels résultants si l’appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s’il n’est pas correctement utilisé ou réparé par une personne habilitée ; en outre, la garantie deviendrait caduque. Lorsque l’appareil est définitivement retiré du service, vous devez le déposer dans une usine de recyclage de proximité pour contribuer à son élimination non polluante

CARTONS ET EMBALLAGE

PAPIER À TRIER 3 Alimentation L’émetteur / récepteur est alimenté par un accumulateur Lithium-ion. Avant la première utilisation, l’accumula- teur doit être chargé complètement. Pour le charger, les chargeurs JTS suivants sont disponibles : – station de charge TG-10CH2 pour charger les accus de deux appareils au plus simultanément – coffret de transport TG-10CH18 pour charger les accus de 18 appareils au plus simultanément

coffret de transport sur roulettes TG-10CH36 pour char- ger les accus de 36 appareils au plus simul ta nément. N’entreposez pas l’appareil avec un accumulateur dé- chargé, en cas de non utilisation prolongée, il convient de le recharger tous les trois mois. Tout accumulateur défectueux doit être remplacé par un technicien, car l’appareil doit être ouvert. Ne jetez pas les accumulateurs défectueux dans la poubelle domestique, déposez-les dans un container spécifique 4 Relier le microphone à l’émetteur Si vous souhaitez utiliser le microphone oreillette à la place du microphone interne (9), reliez-le à la prise MIC INPUT (1). Le microphone interne est alors déconnecté. Si besoin, placez une bonnette anti-pop sur la capsule micro. Placez l’étrier de l’oreillette sur l’oreille gauche de telle sorte que le support de lobe appuie par l’arrière contre le lobe. Vous pouvez fixer le cordon micro au vêtement avec la pince. 5 Relier l’écouteur au récepteur Pour capitonner l’écouteur, on peut le recouvrir avec la housse en mousse : mettez l’écouteur, face imprimée vers l’arrière, dans l’enveloppe non repérée, positionnez la housse autour de l’écouteur et mettez par dessus la seconde enveloppe. Le repère représente le côté de sortie du son. Reliez l’écouteur à la prise (1) et mettez-le sur le pavillon de l’oreille. Si le son doit être transmis à un appareil auditif, on peut relier la boucle à induction NL-90 (disponible en accessoire MONACOR) à la place de l’écouteur. Elle se place autour du cou et transmet le son via un champ magnétique aux appareils auditifs avec une “ bobine téléphonique”. 6 Positionnement de l’appareil sur le corps L’émetteur/ récepteur peut se fixer sur un vêtement via son étrier (5) (par exemple à la ceinture, sur une poche de pantalon) ou être porté autour du cou : tirez la boucle de fixation de la courroie via l’étrier ; en déplaçant le bouton sur la bandoulière, réglez la longueur voulue puis passez la bandoulière autour du cou. En dé- verrouillant le système de fixation,

schéma gauche), vous pouvez retirez facilement l’appareil et le remplacer par un autre. 7 Fonctionnement

1) Pour allumer les appareils du système, appuyez sur

la touche POWER (3). Le témoin de fonctionnement (4) brille en vert. S’il brille en rouge, l’accumulateur est presque vide, il convient de le recharger le plus rapidement possible. Après chaque activation de touche, l’affichage (6) indique pendant 9 secondes environ le canal de transmission réglé puis l’indication disparaît. Par une brève pression sur une touche, on peut réactiver l’affichage pendant 9 secondes environ.

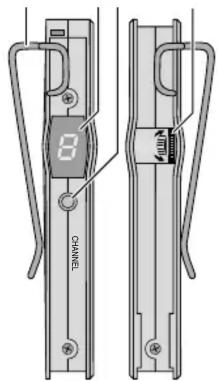

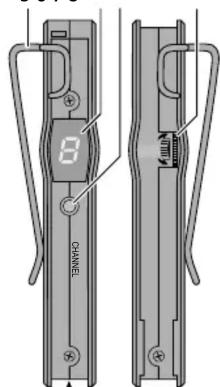

Sélectionnez le canal de transmission parmi les canaux disponibles à . L’émetteur et le récepteur (les récepteurs) du système doivent être réglés sur le même canal. Pour régler le canal, maintenez la touche CHANNEL (7) enfoncée jusqu’à ce que, sur l’affichage, un point à côté de l’indication de canal clignote. Ensuite appuyez sur la touche CHANNEL jusqu’à ce que le canal voulu soit affiché. Le canal sélectionné est mémorisé si 6 secondes environ après la dernière activation de la touche CHANNEL, le point sur l’affichage disparaît.

3) Sur l’émetteur, parlez dans le microphone interne (9)

ou dans le micro oreillette relié. Avec le réglage (8), vous pouvez régler le volume sur l’émetteur pour le signal audio émis et sur le récepteur vous pouvez régler le volume de restitution. Attention : Ne réglez jamais le volume de manière très élevée. Un volume trop élevé peut, à long terme, générer des troubles de l’audition !

Si la réception est mauvaise ou perturbée, vérifiez si : – la transmission est meilleure sur un autre canal. – la distance entre l’émetteur et le récepteur est trop grande. – des obstacles se trouvent entre les appareils pou- vant perturber le signal radio. On peut faire fonctionner en parallèle et sans inter- férences 3 systèmes TG-10. /1 au plus, émettant sur des canaux différents. En fonctionnement parallèle de plusieurs systèmes, faites attention à conserver une distance suffisante entre chacun des systèmes.

5) Pour réinitialiser un appareil en cas de dysfonction-

nements, activez la touche RESET (2) avec un objet fin, par exemple une goupille métallique. L’appareil s’éteint et peut être remis en fonction.

6) Pour éteindre, maintenez la touche POWER enfon-

cée, jusqu’à ce que le témoin de fonctionnement s’éteigne. 8 Caractéristiques techniques Plage de fréquence radio : 863 – 865 MHz (configuration des canaux

liste jointe des fréquences) Bande passante audio : 40 Hz–18 kHz Puissance d’émission : < 10 mW Micro émetteur interne : micro électret (cardioïde) Accessoires Emetteur : micro électret oreillette (om ni- direc tionnel) avec pince câble et 2bonnettes anti-pop, tour de cou Récepteur : écouteur mono dynamique avec capitonnage, tour de cou Alimentation : accu Lithium-ion, 3,7 V/ 1300 mAh Durée fonctionnement accu : jusqu’à 14 h (selon le volume) Dimensions, poids : 54 × 99 × 17 mm, 80 g Tout droit de modification réservé. TG-10R /1 Référence numérique 25.3070 TG-10T/1 Référence numérique 25.3080 Système Tour Guide 863 – 865 MHz FRANÇAISwww.jts-germany.de
