MODE D'EMPLOI CS8 JTS
Bedienungsanleitung Instruction Manual Mode d'emploi Manual de instrucciones
CS-4 CS-8
Automatischer Mikrofonmischer Automatic Microphone Mixer Mixeur automatique de microphones Mezclador de Micrófonos Automático
Nous vous souhaitons beaucoup de plaisir à utiliser cet appareil JTS. Lisez ce mode d'emploi entièrement avant toute utilisation. Uniquement ainsi, vous pourrez apprendre l'en semble des possibilités de fonctionnement de l'appareil, éviter toute manipulation erronée et vous protéger, ainsi que l'appareil, de dommages éventuels engendrés par une utilisation inadaptée. Conservez la notice pour pouvoir vous y reporter ultérieurement.
La version française se trouve page 10.
Vous trouverez page 3, dépliable, tous les éléments et branchements.

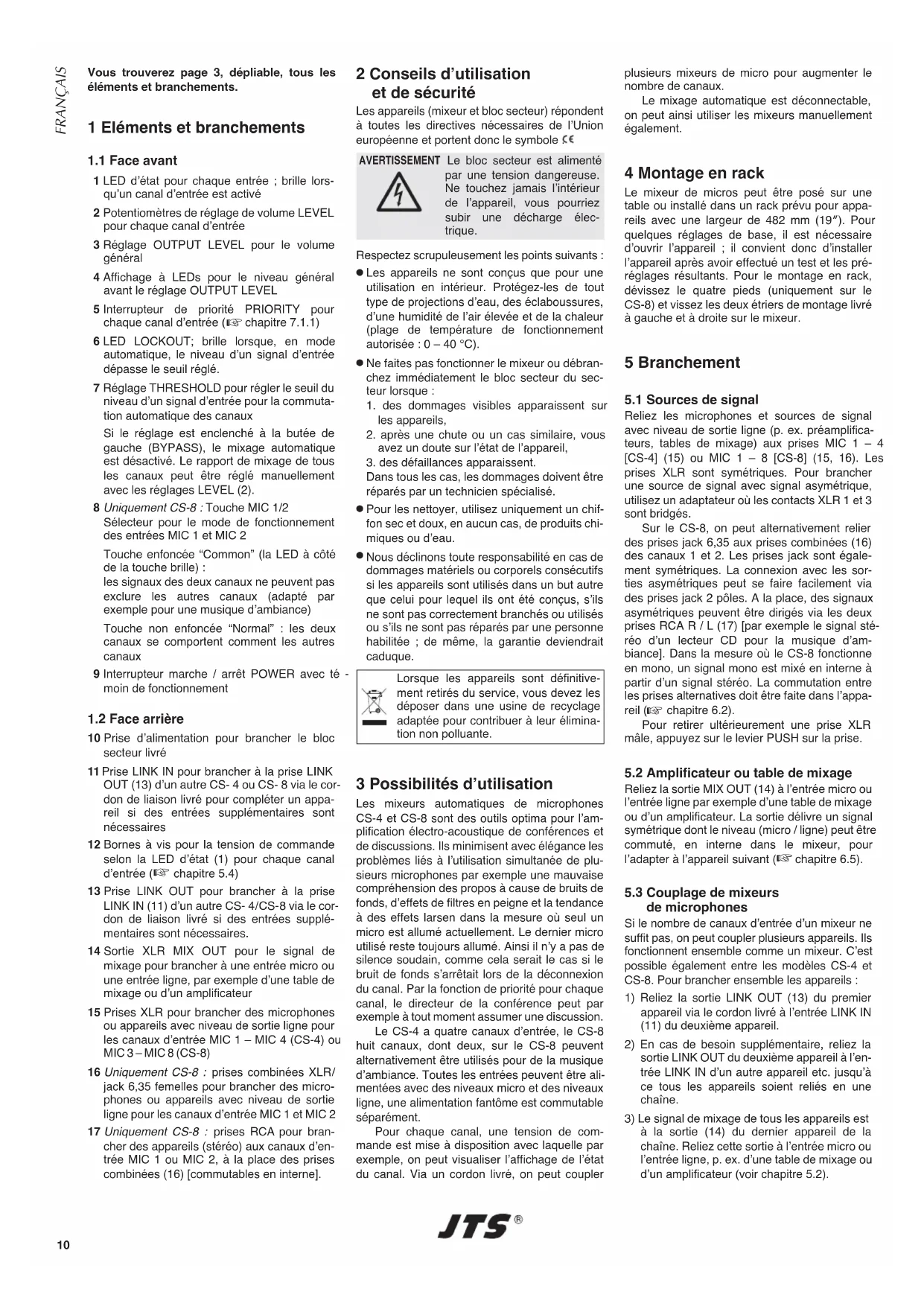

1 Eléments et branchements

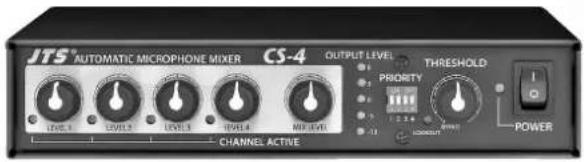

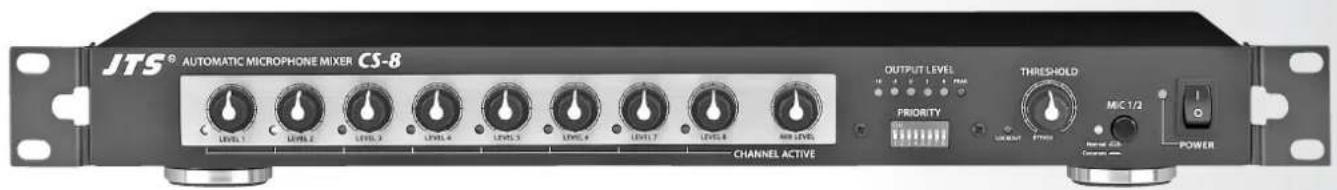

1.1 Face avant
1 LED d'état pour chaque entrée ; brille lorsqu'un canal d'entrée est activé
2 Potentiomètres de réglage de volume LEVEL pour chaque canal d'entrée
3 Réglage OUTPUT LEVEL pour le volume général
4 Affichage à LEDs pour le niveau général avant le réglage OUTPUT LEVEL
5 Interrupteur de priorité PRIORITY pour chaque canal d'entrée (chapitre 7.1.1)
6 LED LOCKOUT; brille lorsque, en mode automatique, le niveau d'un signal d'entrée dépasse le seuil réglé.
7 Réglage THRESHOLD pour régler le seuil du niveau d'un signal d'entrée pour la commutation automatique des canaux
Si le réglage est enclenché à la butée de gauche (BYPASS), le mixage automatique est désactivé. Le rapport de mixage de tous les canaux peut être réglé manuellement avec les réglages LEVEL (2).
8 Uniquement CS-8 : Touche MIC 1/2
Sélecteur pour le mode de fonctionnement des entrées MIC 1 et MIC 2
Touche enfoncée "Common" (la LED à côté de la touche brille) :
les signaux des deux canaux ne peuvent pas exclure les autres canaux (adapté par exemple pour une musique d'ambiance)
Touche non enfoncée "Normal" : les deux canaux se comportent comment les autres canaux
9 Interrupteur marche / arrêt POWER avec té - moin de fonctionnement
1.2 Face arrière
10 Prise d'alimentation pour brancher le bloc secteur livré
11 Prise LINK IN pour brancher à la prise LINK OUT (13) d'un autre CS- 4 ou CS- 8 via le cordon de liaison livré pour compléter un appareil si des entrées supplémentaires sont nécessaires
12 Bornes à vis pour la tension de commande selon la LED d'état (1) pour chaque canal d'entrée (✉ chapitre 5.4)
13 Prise LINK OUT pour brancher à la prise LINK IN (11) d'un autre CS- 4/CS-8 via le cordon de liaison livré si des entrées supplémentaires sont nécessaires.
14 Sortie XLR MIX OUT pour le signal de mixage pour brancher à une entrée micro ou une entrée ligne, par exemple d'une table de mixage ou d'un amplificateur
15 Prises XLR pour brancher des microphones ou appareils avec niveau de sortie ligne pour les canaux d'entrée MIC 1 – MIC 4 (CS-4) ou MIC 3 – MIC 8 (CS-8)
16 Uniquement CS-8 : prises combinées XLR/jack 6,35 femelles pour brancher des microphones ou appareils avec niveau de sortie ligne pour les canaux d'entrée MIC 1 et MIC 2
17 Uniquement CS-8 : prises RCA pour brancher des appareils (stéréo) aux canaux d'entrée MIC 1 ou MIC 2, à la place des prises combinées (16) [commutables en interne].
2 Conseils d'utilisation et de sécurité
Les appareils (mixeur et bloc secteur) répondent à toutes les directives nécessaires de l'Union européenne et portent donc le symbole ₽€
AVERTISSEMENT
Le bloc secteur est alimenté par une tension dangereuse. Ne touchez jamais l'intérieur de l'appareil, vous pourriez subir une décharge électrique.
Respectez scrupuleusement les points suivants :
- Les appareils ne sont conçus que pour une utilisation en intérieur. Protégez-les de tout type de projections d'eau, des éclaboussures, d'une humidité de l'air élevée et de la chaleur (plage de température de fonctionnement autorisée : 0 – 40 °C).
-
Ne faites pas fonctionner le mixeur ou débranchez immédiatement le bloc secteur du secteur lorsque :
-
des dommages visibles apparaissent sur les appareils,
- après une chute ou un cas similaire, vous avez un doute sur l'état de l'appareil,
- des défaillances apparaissent.
Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.
- Pour les nettoyer, utilisez uniquement un chiffon sec et doux, en aucun cas, de produits chimiques ou d'eau.
- Nous déclinons toute responsabilité en cas de dommages matériels ou corporels consécutifs si les appareils sont utilisés dans un but autre que celui pour lequel ils ont été conçus, s'ils ne sont pas correctement branchés ou utilisés ou s'ils ne sont pas réparés par une personne habilitée ; de même, la garantie deviendrait caduque.
Lorsque les appareils sont définitivement retirés du service, vous devez les déposer dans une usine de recyclage adaptée pour contribuer à leur élimination non polluante.
3 Possibilités d'utilisation
Les mixeurs automatiques de microphones CS-4 et CS-8 sont des outils optima pour l'amplification électro-acoustique de conférences et de discussions. Ils minimisent avec élégance les problèmes liés à l'utilisation simultanée de plusieurs microphones par exemple une mauvaise compréhension des propos à cause de bruits de fonds, d'effets de filtres en peigne et la tendance à des effets larsen dans la mesure où seul un micro est allumé actuellement. Le dernier micro utilisé reste toujours allumé. Ainsi il n'y a pas de silence soudain, comme cela serait le cas si le bruit de fonds s'arrêtait lors de la déconnexion du canal. Par la fonction de priorité pour chaque canal, le directeur de la conférence peut par exemple à tout moment assumer une discussion.
Le CS-4 a quatre canaux d'entrée, le CS-8 huit canaux, dont deux, sur le CS-8 peuvent alternativement être utilisés pour de la musique d'ambiance. Toutes les entrées peuvent être alimentées avec des niveaux micro et des niveaux ligne, une alimentation fantôme est commutable séparément.
Pour chaque canal, une tension de commande est mise à disposition avec laquelle par exemple, on peut visualiser l'affichage de l'état du canal. Via un cordon livré, on peut coupler
plusieurs mixeurs de micro pour augmenter le nombre de canaux.
Le mixage automatique est déconnectable, on peut ainsi utiliser les mixeurs manuellement également.
4 Montage en rack
Le mixeur de micros peut être posé sur une table ou installé dans un rack prévu pour appareils avec une largeur de 482 mm (19"). Pour quelques réglages de base, il est nécessaire d'ouvrir l'appareil ; il convient donc d'installer l'appareil après avoir effectué un test et les pré-réglages résultats. Pour le montage en rack, dévissez le quatre pieds (uniquement sur le CS-8) et vissez les deux étriers de montage livré à gauche et à droite sur le mixeur.
5 Branchement
5.1 Sources de signal
Reliez les microphones et sources de signal avec niveau de sortie ligne (p. ex. préamplificateurs, tables de mixage) aux prises MIC 1 – 4 [CS-4] (15) ou MIC 1 – 8 [CS-8] (15, 16). Les prises XLR sont symétriques. Pour brancher une source de signal avec signal asymétrique, utilisez un adaptateur où les contacts XLR 1 et 3 sont bridgés.
Sur le CS-8, on peut alternativement relier des prises jack 6,35 aux prises combinées (16) des canaux 1 et 2. Les prises jack sont également symétriques. La connexion avec les sorties asymétriques peut se faire facilement via des prises jack 2 pôles. A la place, des signaux asymétriques peuvent être dirigés via les deux prises RCA R / L (17) [par exemple le signal stéréo d'un lecteur CD pour la musique d'ambiance]. Dans la mesure où le CS-8 fonctionne en mono, un signal mono est mixé en interne à partir d'un signal stéréo. La commutation entre les prises alternatives doit être faite dans l'appareil (I chapitre 6.2).
Pour retirer ultérieurement une prise XLR mâle, appuyez sur le levier PUSH sur la prise.
5.2 Amplificateur ou table de mixage
Reliez la sortie MIX OUT (14) à l'entrée micro ou l'entrée ligne par exemple d'une table de mixage ou d'un amplificateur. La sortie délivre un signal symétrique dont le niveau (micro / ligne) peut être commuté, en interne dans le mixeur, pour l'adapter à l'appareil suivant (chapitre 6.5).
5.3 Couplage de mixeurs de microphones
Si le nombre de canaux d'entrée d'un mixeur ne suffit pas, on peut coupler plusieurs appareils. Ils fonctionnent ensemble comme un mixeur. C'est possible également entre les modèles CS-4 et CS-8. Pour brancher ensemble les appareils :
1) Reliez la sortie LINK OUT (13) du premier appareil via le cordon livré à l'entrée LINK IN (11) du deuxième appareil.
2) En cas de besoin supplémentaire, reliez la sortie LINK OUT du deuxième appareil à l'entrée LINK IN d'un autre appareil etc. jusqu'à ce tous les appareils soient reliés en une chaîne.
3) Le signal de mixage de tous les appareils est à la sortie (14) du dernier appareil de la chaîne. Reliez cette sortie à l'entrée micro ou l'entrée ligne, p. ex. d'une table de mixage ou d'un amplificateur (voir chapitre 5.2).
5.4 Gestion d'autres appareils
Le statut "marche" ou "arrêt" pour chaque canal d'entrée est indiqué avec une LED (1). Pour pouvoir gérer par exemple un témoin de fonctionnement sur le microphone en fonction du statut, une tension de commande est présente à la barrette VOLTAGE OUTPUT (12) pour chaque canal. Elle est de +4 V environ lorsque le canal est allumé et de 0 V en mode "arrêt". (respectivement à la pince avec le numéro du canal sur la barrette générale GND).
Deux circuits sont présentés page 3 en exemple, montrant comment la tension de commande peut être utilisée pour gérer une diode lumineuse (schéma 5) ou un relais 12 V (pour commuter des charges plus importantes, schéma 6).
5.5 Branchement secteur
Reliez le bloc secteur livré à la prise d'alimentation (10) et à une prise 230 V\~/ 50 Hz.
6 Préréglages
Pour effectuer les préréglages suivants (chapitres 6.1 à 6.5), l'appareil doit être ouvert.
1) Avant d'ouvrir l'appareil, veillez impérativement à le débrancher du secteur.
2) Retirez les vis du couvercle du boîtier et retirez le couvercle.
3) Effectuez les réglages avec les interrupteurs à glissières. Les schémas sur la page précédente de cette notice proposent une visualisation des interrupteurs et leurs fonctions qui sont décrites ci-dessous.
4) Une fois les réglages effectués, refixez le couvercle et rétablissez l'alimentation.
6.1 Alimentation fantôme
Pour les microphones nécessitant une alimentation fantôme, une alimentation fantôme distincte de 12 V (CS-4) ou 48 V (CS-8) peut être commutée séparément pour chaque entrée. Pour ce faire, mettez l'interrupteur PHANTOM Ⓐ du canal correspondant sur la position "+12V" ou "+48V".
Important : si vous branchez des microphones ou autres sources de signal avec sortie asymétrique, l'alimentation fantôme doit être déconnectée (position "OFF") puisque ces appareils peuvent être endommagés.
6.2 Alternatives de branchement (uniquement CS-8)
Pour les canaux MIC 1 et MIC 2, on peut sur le CS-8 sélectionner respectivement si la prise RCA ou la prise combinée XLR / jack 6,35 doit servir d'entrée. Pour ce faire, mettez l'interrupteur correspondant Ⓑ sur la position voulue. "RCA" = RCA femelle "MIC" = prise combinée XLR / jack 6,35 femelle
Important : si vous utilisez la prise RCA femelle, l'alimentation fantôme pour cette entrée doit impérativement être déconnecté (îchapitre 6.1).
6.3 Sensibilité d'entrée
L'interrupteur INPUT ATT © sert à régler la sensibilité d'entrée de chaque entrée sur la source de signal utilisée. Si vous utilisez un microphone, mettez l'interrupteur sur la position "MIC 0 dB", si vous branchez une source de signal avec niveau de sortie ligne, mettez-le sur la position "LINE -50 dB".
Un réglage précis de la sensibilité peut être effectué avec l'interrupteur PAD (CS-4) ou MIC IN ATT (CS-8) ①. Vous pouvez atténuer le niveau en plus de 5 dB (uniquement CS-8) ou 10 dB.
6.4 Atténuation "arrêt"
Si en mode automatique, un signal micro est verrouillé par le signal d'un autre canal d'entrée, le microphone n'est pas totalement éteint, son volume est simplement réglé plus bas.
Vous déterminez avec l'interrupteur MIC ATT ① de combien l'atténuation du signal en mode "arrêt" doit être (atténuation 10, 15 ou 20 dB).
Si vous sélectionnez un nombre plus important de micros, il est recommandé de régler une atténuation plus élevée pour diminuer le niveau de bruit de fond et ainsi atteindre une meilleure compréhension des propos. De même, le risque d'effets larsen diminue avec une atténuation plus élevée.
6.5 Niveau de sortie
Avec l'interrupteur OUTPUT ATT Ⓔ, vous pouvez adapter le niveau de sortie à l'entrée de l'appareil audio suivant.
Si vous branchez à une entrée micro, mettez l'interrupteur sur la position "MIC -50 dB", si vous branchez à une entrée ligne, sur la position "LINE 0 dB".
7 Utilisation
Avant la première utilisation, mettez le réglage OUTPUT LEVEL (3) sur le minimum (butée de gauche). Allumez le mixeur micro avec l'interrupteur POWER (9) ; la LED à côté de l'interrupteur brille. Les LEDs d'état (1) des entrées brillent brièvement les unes après les autres.
7.1 Mode automatique
En mode automatique, le mixeur micro s'allume et s'éteint en fonction des signaux d'entrée les canaux micro (arrêt : atténué, chapitre 6.4). Dès que le volume d'un microphone dépasse le seuil réglé, ce canal est allumé alors que les autres canaux restent éteints. Dès que le volume du microphone allumé passe sous le seuil, le microphone peut être remplacé par un autre microphone avec un volume supérieur. Ainsi le premier micro est "exclu", seul un canal reste allumé (sauf pour des canaux avec priorité, chapitre 7.1.1).
Pour installer le mode automatique :
1) Tournez le réglage THRESHOLD (7) vers la gauche mais sans l'enclencher. Ainsi le seuil minimal est réglé.
2) Mettez tout d'abord tous les réglages LEVEL (2) sur le minimum (butée de gauche) et tous les interrupteurs PRIORITY (5) sur la position inférieure.
3) Allumez l'installation amplificateur reliée à la sortie et tournez un peu le réglage OUTPUT LEVEL (3) pour que les réglages suivants soient audibles.
4) Parlez dans le micro et tournez le réglage LEVEL du canal correspondant jusqu'à ce que la LED LOCKOUT (6) brille pour un discours de volume normal. Cela indique que le seuil réglé est dépassé et que le canal micro est allumé. Tant que le canal est allumé, sa LED d'état (1) brille.
Tournez le réglage LEVEL jusqu'à ce que la LED "6" sur le VU-mètre MIX LEVEL (4) ne brille que pour des pointes de signal. Si elle
brille en continu ou même la LED "Peak" brille (uniquement sur CS-8), le mixeur est en surcharge et le signal de sortie est distordu.
Si le niveau est trop important ou trop faible pour être réglé correctement avec le réglage LEVEL, corrigez le réglage pour la sensibilité d'entrée, si besoin (chapitre 6.3).
5) Réglez les autres canaux d'entrée de la même manière.
6) Avec le réglage OUTPUT LEVEL, réglez le niveau de sortie du mixeur de telle sorte que l'appareil suivant ne soit pas en surcharge.
7) Si des microphones sont allumés accidentellement par des bruits de fond forts, réglez un seuil plus élevé avec le réglage THRESH OLD.
7.1.1 Circuit prioritaire
Si un microphone doit avoir priorité (par exemple le micro du président), mettez l'interrupteur PRIORITY (5) correspondant sur la position supérieure "ON".
L'interlocuteur peut sur ce micro prendre à tout moment la parole. Le microphone est allumé dès que le volume dépasse le seuil, que l'on parle en même temps dans un autre micro au pas.
Si la priorité doit être sélectionnée pour plusieurs canaux, ils peuvent être utilisés simultanément.
7.1.2 Mode de fonctionnement
des canaux 1 et 2 (uniquement CS-8)
Sur le CS-8, on peut sélectionner pour les canaux d'entrée 1 et 2, avec la touche MIC 1/2 (8), entre deux modes de fonctionnement :
"Common" (touche enfoncée, la LED à côté de la touche brille) :
Les signaux des deux canaux ne peuvent pas exclure les autres canaux, ils sont atténués dès que le signal dépasse le seuil sur un autre canal. Ce mode de fonctionnement est adapté par exemple pour insérer de la musique d'ambiance.
"Normal" (touche non enfoncée, LED éteinte) : Les deux canaux se comportent comme les autres canaux.
7.2 Mixage manuel
Si le réglage THRESHOLD (7) est tourné jusqu'à la butée de gauche, il est alors enclenché sur la position "BYPASS", le mixage automatique est désactivé. Tous les canaux d'entrée sont alors activés. Vous pouvez les mixer manuellement avec leurs réglages LEVEL (2). Avec le réglage OUTPUT LEVEL (3), vous pouvez régler le volume total.
Même lors d'un mixage manuel il convient de surveiller la LED MIX LEVEL (4). Elle indique le niveau avant le réglage OUTPUT LEVEL. Si le niveau de mixage est trop élevé (les LEDs "6" ou "Peak" brillent souvent), il faut tourner les réglages LEVEL des canaux correspondants dans l'autre sens pour diminuer.
7.3 Mixeurs micro couplés
Si deux ou plusieurs mixeurs micro sont reliés ensemble via les prises LINK IN (11) et LINK OUT (13), ils agissent ensemble comme un grand mixeur. A la sortie MIX OUT (14) d'un appareil, les signaux de mixage de toute la chaîne d'appareils reliés via la prise LINK IN sont présents. Les signaux de mixage sont redirigés respectivement avant le réglage OUTPUT LEVEL (3) pour que seul le niveau pour la sortie MIX OUT propre puisse être réglé.
Le seuil pour le mode automatique peut être réglé individuellement sur chaque mixeur pour ses entrées. La LED LOCKOUT (6) brille toujours sur les autres appareils reliés lorsque le seuil est dépassé. Si sur un mixeur, le mode automatique est désactivé (BYPASS), cela n'influe pas sur la fonction automatique des autres mixeurs reliés.
8 Caractéristiques techniques
Bande passante : ..... 35 – 20 000 Hz
Taux de distorsion : .... < 0,06 %
Rapport signal sur bruit : ... > 70 dB
Entrées (sensibilité/impédance)
Microphone : ..... 0,2 mV/ 4,7 kΩ
Ligne : 60 mV/ 20 kΩ
Alimentation fantôme
(commutable séparément)
CS-4:....+12 V
CS-8: +48 V
Sortie MIX OUT
Tension de sortie
nominale : ..... 1 V
Impédance de sortie : . . . 200 Ω
Configuration contact
branchements XLR
1 = Masse
2 = Signal +
3 = Signal -
branchement jack 6,35
T = Signal +
R = Signal -
S = Masse
Sorties de commande : .... 0 V/+4 V
(arrêt/marche)
Alimentation :....via bloc secteur
livré, relié à
230V\~/50Hz
Température fonc.: ..... 0 - 40 °C
Dimensions
CS-4: 200×44×212 mm
(1 U)
CS-8: 420 × 44 × 199 mm
(1 U)
Poids
CS-4: 1,4 kg
CS-8: 2,3 kg
Tout droit de modification réservé.
Notice d'utilisation protégée par le copyright de MONACOR® INTERNATIONAL GmbH & Co. KG.
Toute reproduction même partielle à des fins commerciales est interdite.

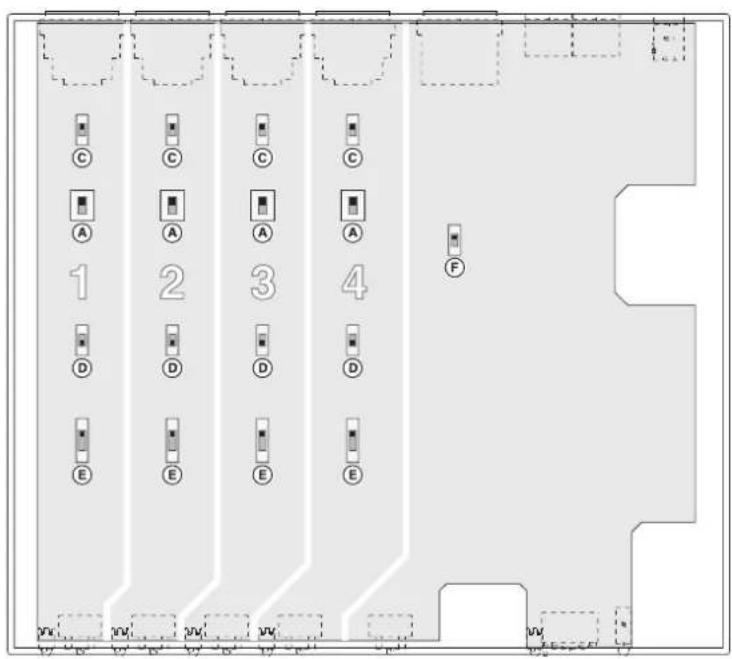

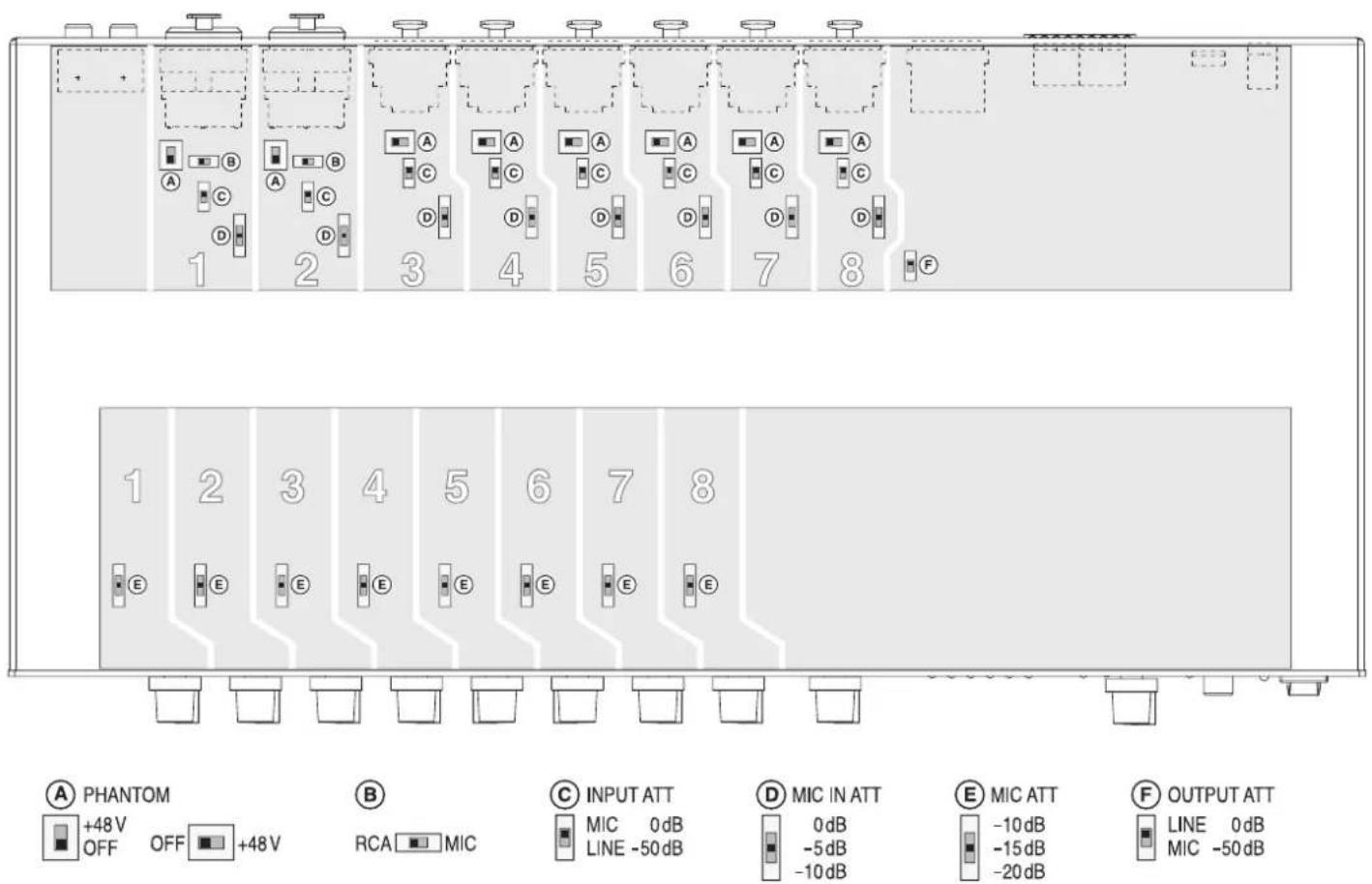

Schalter im Gerät · Switches in the Unit · Interrupteurs dans l'appareil · Interruptores del Aparato
CS-8
⑦
CS-4
⑧
