Type de produit	Four micro-ondes encastrable (over-the-range)
Marque	Whirlpool
Modèle	WMMF5930PB
Largeur totale	76 cm (30 po)
Hauteur totale	45,4 cm (17 7/8 po)
Profondeur avec porte	34 cm (12 po)
Hauteur de la cavité	23 cm (9,1 po)
Largeur de la cavité	46 cm (18,1 po)
Profondeur de la cavité	27,9 cm (11 po)
Alimentation électrique	120 V~60 Hz, 15 A ou 20 A
Type de ventilation	Recyclage (configurable en évacuation extérieure)
Charge support requise	Minimum 68 kg (150 lb) incluant le four et l'armoire
Homologations	UL, CUL, CSA
Ouverture d'armoire recommandée (largeur)	76,2 cm (30 po)
Hauteur minimale sol - dessus ouverture	167,6 cm (66 po)
Hauteur recommandée sol - dessus ouverture	183 cm (72 po)
Distance minimale mur latéral	12,7 cm (5 po)
Profondeur armoire supérieure compatible	30,5 cm à 33 cm (12 à 13 po) avec plaque fournie
Poids net approximatif	30 kg (66 lb)

FOIRE AUX QUESTIONS - WMMF5930PB WHIRLPOOL

Quelle est la largeur nécessaire pour l'armoire ?

L'ouverture de l'armoire doit avoir une largeur minimale de 76,2 cm (30 po).

Quelle est la hauteur recommandée entre le sol et le haut de l'ouverture ?

La hauteur recommandée est de 183 cm (72 po), avec un minimum de 167,6 cm (66 po).

Quel type de prise électrique est requis ?

Une prise 120 V~60 Hz protégée par un fusible de 15 A ou 20 A est nécessaire. Un disjoncteur temporisé ou un circuit dédié est recommandé.

Puis-je installer ce four micro-ondes en évacuation extérieure ?

Oui, le four est configurable en usine pour un recyclage, mais peut être adapté pour une évacuation à travers le sommet ou la paroi. Consultez le guide d'installation.

Quelles sont les dimensions intérieures de la cavité ?

La cavité mesure 23 cm (9,1 po) de hauteur, 46 cm (18,1 po) de largeur et 27,9 cm (11 po) de profondeur.

Ce modèle peut-il être installé en affleurement ?

Oui, pour certaines profondeurs d'armoire (voir le tableau des dimensions), il peut être installé en affleurement ou avec un ensemble de montage de bourrelet optionnel.

Quelle est la capacité de charge de la structure de support ?

La structure doit supporter au moins 68 kg (150 lb) incluant le four et l'armoire supérieure avec son contenu.

Y a-t-il des distances de sécurité par rapport aux murs ?

La distance minimale entre le côté charnière de la porte et un mur fixe est de 12,7 cm (5 po).

Quels sont les numéros de modèle compatibles avec cette notice ?

Les modèles incluent WMMF5930P, MMMF6030P, KMMF330P, WMMF7330R, WMMF7530R, MMMF8030P, KMMF530P, KMMF730P, JMHF730R, JMHF930R et leurs variantes.

Comment nettoyer l'intérieur du four ?

Utilisez un chiffon humide et un détergent doux. Évitez les abrasifs. Pour les résidus tenaces, faites chauffer un bol d'eau avec du citron pendant quelques minutes pour détacher les saletés.

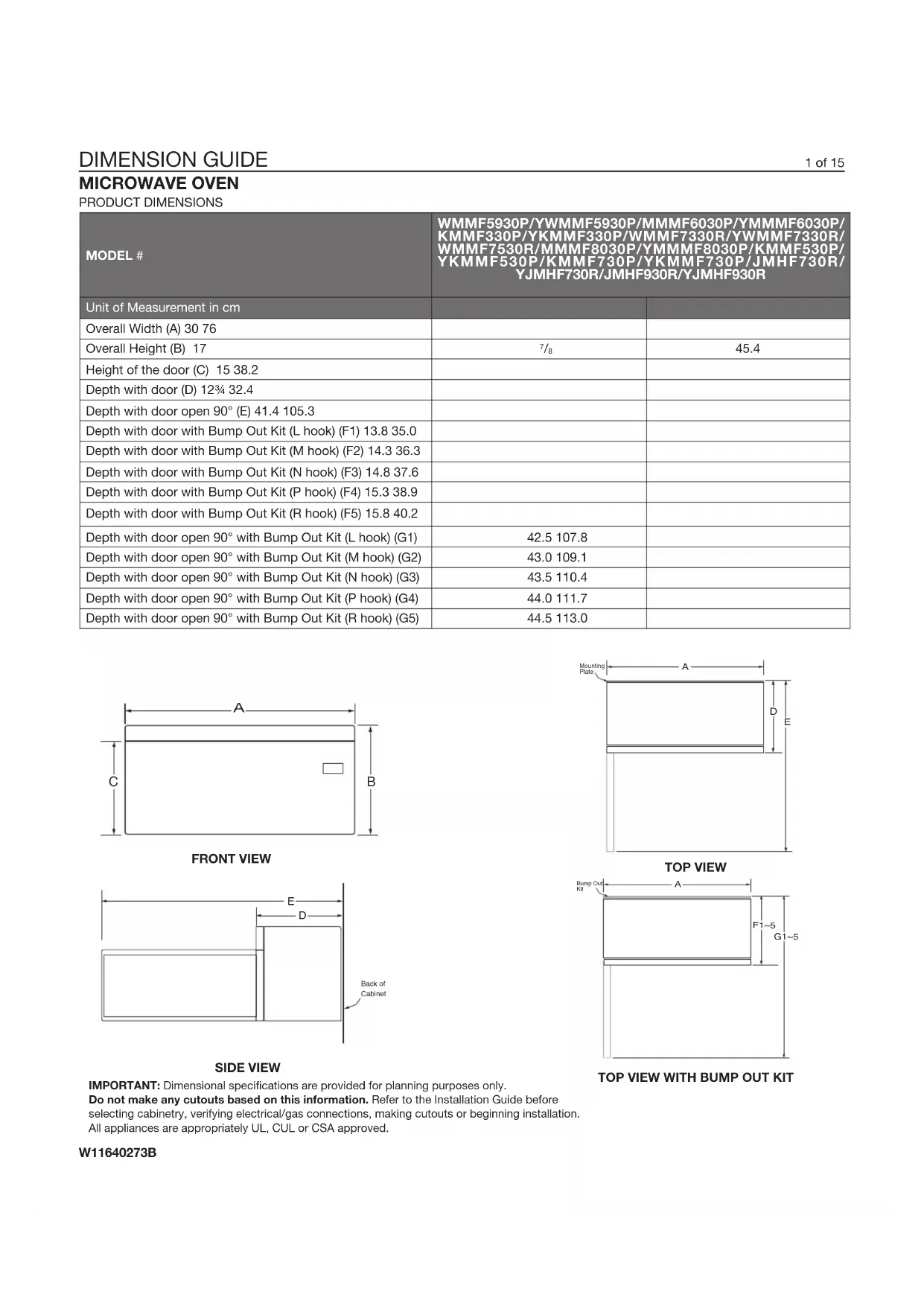

MODE D'EMPLOI WMMF5930PB WHIRLPOOL

No de modèle	WMMF5930P/YWMMF5930P/MMMF6030PYMMMF6030P/KMMF330P/YKMMF330PWMMF7330R/YWMMF7330R/WMMF7530RMMMF8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730PJMHF730R/YJMHF730R/JMHF930RYJMHF930R
Unité de mesure po cm
Largeur totale (A) 30 76
Hauteur totale (B) 17	^7/_B	45,4
Hauteur de la porte (C) 15 38,2
Profondeur avec porte (D) 12 34 32,4
Profondeur avec porte ouverte à 90° (E) 41,4 105,3
Profondeur avec porte et ensemble de montage de bourrelet (L crochet) (F1) 13,8 35,0
Profondeur avec porte et ensemble de montage de bourrelet (M crochet) (F2) 14,3 36,3
Profondeur avec porte et ensemble de montage de bourrelet (N crochet) (F3) 14,8 37,6
Profondeur avec porte et ensemble de montage de bourrelet (P crochet) (F4) 15,3 38,9
Profondeur avec porte et ensemble de montage de bourrelet (R crochet) (F5)	15,8	40,2
Profondeur avec porte ouverte à 90° et ensemble de bourrelet (L crochet) (G1)	42,5 107,8
Profondeur avec porte ouverte à 90° et ensemble de bourrelet (M crochet) (G2)	43,0 109,1
Profondeur avec porte ouverte à 90° et ensemble de bourrelet (N crochet) (G3)	43,5 110,4
Profondeur avec porte ouverte à 90° et ensemble de bourrelet (P crochet) (G4)	44,0 111,7
Profondeur avec porte ouverte à 90° et ensemble de bourrelet (R crochet) (G5)	44,5 113,0

A C B

VUE DE FACE

Plaque de montage

A D E

VUE DU DESSUS

E D Arrière de l'armoire

VUE LATÉRALE

Ensemble de montage de bourrelet

A F1~5 G1~5

VUE DU DESSUS AVEC ENSEMBLE DE MONTAGE DE BOURRELET

IMPORTANT: Les spécifications dimensionnelles sont fournies uniquement à des fins de planification.

Ne faire aucune découpe sur la base de cette information. Se référer au Guide d'installation avant de choisir une armoire,

de vérifier les connexions électriques/au gaz, d'effectuer des découpes ou de commencer l'installation.

Tous les appareils sont homologués UL, CUL ou CSA.

FOUR À MICRO-ONDES

DIMENSIONS DE CAVITÉ DU FOUR À MICRO-ONDES

No de modèle	WMMF5930P/YWMMF5930P/MMMF6030P/YMMMF6030PKMMF330P/YKMMF330P/WMMF7330R/YWMMF7330RWMMF7530R/MMMF8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730P/JMHF730RYJMHF730R/JMHF930R/YJMHF930R
Unité de mesure po cm
Hauteur de la cavité (A) 9,1 23
Largeur de la cavité (B) 18,1 46
Profondeur de la cavité (C) 11 27,9

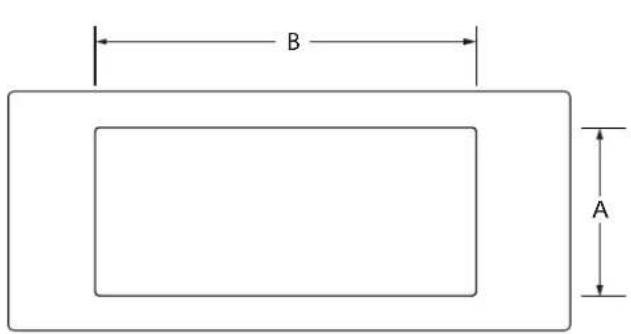

B A

VUE AVANT INTÉRIEURE DE LA CAVITÉ

C Arrière de l'armoire

VUE LATÉRALE INTÉRIEURE DE LA CAVITÉ

FOUR À MICRO-ONDES

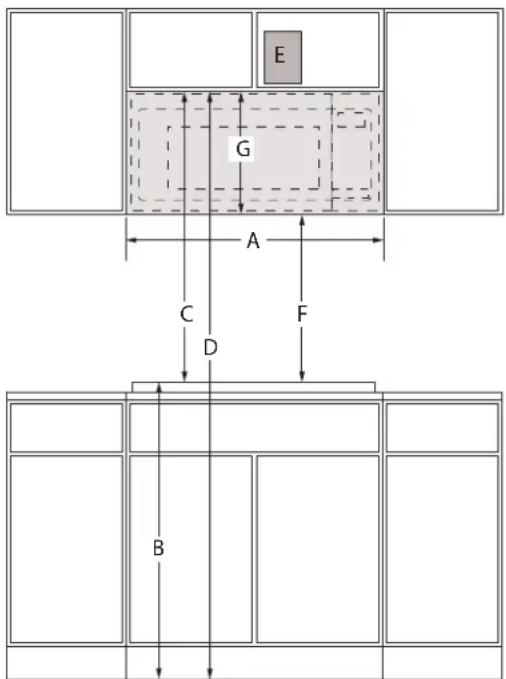

DIMENSIONS D'OUVERTURE ET DE DÉGAGEMENT

NO DE MODÈLE	WMMF5930P/YWMMF5930P/MMMF6030PYMMMF6030P/KMMF330P/YKMMF330PWMMF7330R/YWMMF7330R/WMMF7530RMMMF8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730PJMHF730R/YJMHF730R/JMHF930RJMHF930R/YJMHF930R
DIMENSIONS D'OUVERTURE ET DE DÉGAGEMENT	po cm
Largeur de l'ouverture de l'armoire (minimum) (A) 30 76,2
Hauteur typique de la surface de cuisson au sol sur la base des comptoirs de 36 po (91,4 cm. (B)	36 91,4
Hauteur typique du haut de l'armoire à la surface de cuisson basée sur des comptoirs de 36 po (91,4 cm). (C)	30 76,2
Hauteur typique du haut de l'armoire à la surface de cuisson basée sur des comptoirs de 36 po (91,4 cm). (C)	36 91,4
Hauteur minimale du sol au sommet de l'ouverture de l'armoire.(B + C = D). (D)	66 167,6
Hauteur recommandée du sol au sommet de l'ouverture de l'armoire(B + C = D). (D)	72 183
Emplacements recommandés pour la prise électrique. (E) Voir le schéma ci-dessous
Hauteur minimum du plancher au bas du four à micro-ondes (F) 12	18	30,8
Hauteur recommandée du plancher au bas du four à micro-ondes (F) 18	18	46
Hauteur minimum de la surface plane arrière (G) 18		45,8

SPÉCIFICATIONS ÉLECTRIQUES

Une source d'alimentation de 120 V CA à 60 Hz uniquement et protégée par fusible de 15 A ou 20 A est nécessaire. On recommande d'utiliser un disjoncteur temporisé ou un circuit dédié. Ne pas utiliser de câble de rallonge.

EXIGENCES D'EMPLACEMENT

La structure de support doit être capable de soutenir une charge de 150 lb (68 kg) incluant le four à micro-ondes et l'armoire supérieure, y compris son contenu.

La plaque de montage doit être fixée à au moins un montant mural de 2 po x 4 po (5,1 cm x 10,2 cm).

La distance de montage entre un mur fixe sur le côté charnière de la porte et le four à micro-ondes est de 5 po (12,7 cm).

EXIGENCES CONCERNANT L'ÉVACUATION

Le four à micro-ondes a été configuré à l'usine pour une ventilation avec recyclage.

Pour évacuer à travers le sommet ou la paroi, consulter les instructions d'installation pour plus d'informations.

FOUR À MICRO-ONDES

DIMENSIONS D'OUVERTURE ET DE DÉGAGEMENT

NO DE MODÈLE	WMMF5930P/YWMMF5930P/ MMMF6030PYMMMF6030P/ KMMF330P/YKMMF330PWMMF7330R/YWMMF7330R/WMMF7530RMMMF8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730PJMHF730R/YJMHF730R/JMHF930RYJMHF930R
Mesure de l'ouverture et du dégagement po cm
Profondeur de l'armoire supérieure (minimum – maximum) avec bourrelet* (A) 12~12,75 30,5~32,4
Profondeur de l'armoire supérieure (minimum – maximum) en affleurement* (B) 12,75~13 32,4~33
Profondeur de l'armoire supérieure (minimum – maximum)* (C) 0,5 1,27
Ce produit peut-il être installé en affleurement? En affleurement fait référence à l'appareil qui ne dépasse pas la profondeur de l'armoire. (O/N)	(A) N(B) O

*Ce four à micro-ondes est réglé en usine pour une armoire supérieure de 12 po (30,5 cm)\~13 po (33,02 cm) de profondeur, installé avec la plaque de montage fournie.

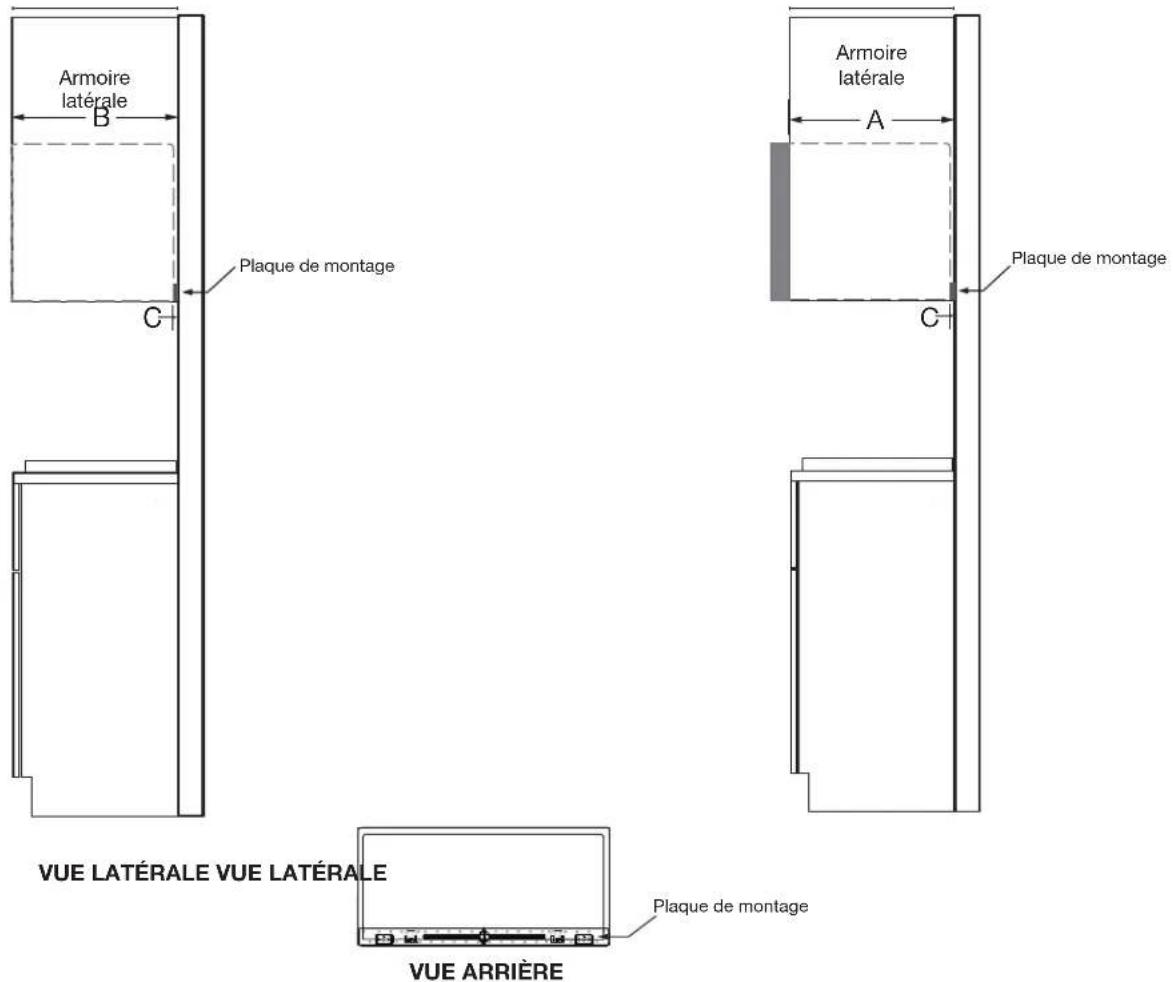

Armoire latérale B Plaque de montage C Armoire latérale A Plaque de montage C VUE LATÉRALE VUE LATÉRALE Plaque de montage VUE ARRIÈRE

IMPORTANT: Les spécifications dimensionnelles sont fournies uniquement à des fins de planification.
Ne faire aucune découpe sur la base de cette information. Se référer au Guide d'installation avant de choisir une armoire, de vérifier les connexions électriques/au gaz, d'effectuer des découpes ou de commencer l'installation.
Tous les appareils sont homologués UL, CUL ou CSA.

FOUR À MICRO-ONDES

DIMENSIONS D'OUVERTURE ET DE DÉGAGEMENT

NO DE MODÈLE	WMMF5930P/YWMMF5930PMMMF6030P/YMMMM F6030PKMMF330P/YKMMF330PWMMF7330R/YWMMF7330RWMMF7530R/MMMF8030PYMMMF8030P/KMMF530PYKMMF530P/KMMF730PYKMMF730P/JMHF730RYJMHF730R/JMHF930RYJMHF930R
DIMENSIONS D'OUVERTURE ET DE DÉGAGEMENT	po cm
Profondeur de l'armoire supérieure (minimum – maximum) en affleurement* (A1) 13 34 ~14 35~35,6
Profondeur de l'armoire supérieure (minimum – maximum) avec bourrelet* (A2) 13~13 34 33~35
Profondeur de l'armoire supérieure (minimum – maximum) en affleurement* * (B1)	14 14 ~14 12	36,2~36,8
Profondeur de l'armoire supérieure (minimum – maximum) avec bourrelet* (B2) 14~14 14 35,6~36,2
Profondeur de l'armoire supérieure (minimum – maximum) en affleurement* (C1) 14 34 ~15 37,5~38,1
Profondeur de l'armoire supérieure (minimum – maximum) avec bourrelet* (C2) 14 12 ~14 34 36,8~37,5
Profondeur de l'armoire supérieure (minimum – maximum) en affleurement* (D1) 15 14 ~15 12 38,7~39,4
Profondeur de l'armoire supérieure (minimum – maximum) avec bourrelet* (D2) 15~15 14 38,1~38,7
Profondeur de l'armoire supérieure (minimum – maximum) en affleurement* (E1) 15 34 ~16 40~40.6
Profondeur de l'armoire supérieure (minimum – maximum) avec bourrelet* (E2) 15 12 ~15 34 39,4~40
De l'arrière du four à micro-ondes à l'arrière de l'armoire ou au mur (F) 1,5~3,5 3,8~8,9
Ce produit peut-il être installé en affleurement? En affleurement fait référence à l'appareil qui ne dépasse pas la profondeur de l'armoire. (O/N)	(A1, B1, C1, D1, E1) O(A2, B2, C2, D2, E2) N

D- Profondeur de l'armoire du dessus

* Pour une armoire supérieure plus large que 13 po (33,02 cm) et d'une profondeur égale ou inférieure à 16 po (40,64 cm), installée avec l'ensemble de montage de bourrelet en option W11630300, l'ensemble de montage de bourrelet n'est pas fourni, mais peut être acheté auprès de Whirlpool®.

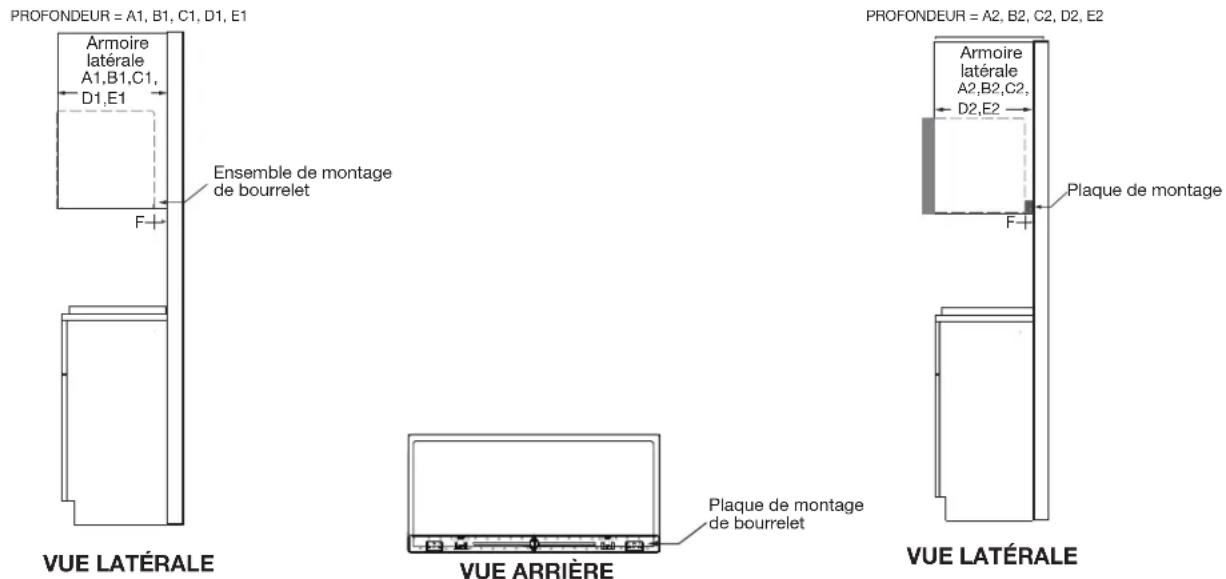

PROFONDEUR = A1, B1, C1, D1, E1 Armoire latérale A1,B1,C1, D1,E1 Ensemble de montage de bourrelet VUE LATÉRALE VUE ARRIÈRE Plaque de montage de bourrelet PROFONDEUR = A2, B2, C2, D2, E2 Armoire latérale A2,B2,C2, D2,E2 Plaque de montage VUE LATÉRALE

IMPORTANT: Les spécifications dimensionnelles sont fournies uniquement à des fins de planification.

Ne faire aucune découpe sur la base de cette information. Se référer au Guide d'installation avant de choisir une armoire, de vérifier les connexions électriques/au gaz, d'effectuer des découpes ou de commencer l'installation.

Tous les appareils sont homologués UL, CUL ou CSA.
