WMMF5930PB - Microondas WHIRLPOOL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Microondas empotrable (sobre la estufa)
Marca	Whirlpool
Modelo	WMMF5930PB
Ancho total	76 cm (30 pulg)
Altura total	45,4 cm (17 7/8 pulg)
Profundidad con puerta	34 cm (12 pulg)
Altura del interior	23 cm (9,1 pulg)
Ancho del interior	46 cm (18,1 pulg)
Profundidad del interior	27,9 cm (11 pulg)
Alimentación eléctrica	120 V~60 Hz, 15 A o 20 A
Tipo de ventilación	Recirculación (configurable para extracción al exterior)
Carga de soporte requerida	Mínimo 68 kg (150 libras) incluyendo el horno y el gabinete
Homologaciones	UL, CUL, CSA
Abertura de gabinete recomendada (ancho)	76,2 cm (30 pulg)
Altura mínima piso - parte superior abertura	167,6 cm (66 pulg)
Altura recomendada piso - parte superior abertura	183 cm (72 pulg)
Distancia mínima pared lateral	12,7 cm (5 pulg)
Profundidad gabinete superior compatible	30,5 cm a 33 cm (12 a 13 pulg) con placa incluida
Peso neto aproximado	30 kg (66 libras)

Preguntas frecuentes - WMMF5930PB WHIRLPOOL

¿Cuál es el ancho necesario para el gabinete?

La abertura del gabinete debe tener un ancho mínimo de 76,2 cm (30 pulg).

¿Cuál es la altura recomendada entre el piso y la parte superior de la abertura?

La altura recomendada es de 183 cm (72 pulg), con un mínimo de 167,6 cm (66 pulg).

¿Qué tipo de toma eléctrica se requiere?

Se requiere una toma 120 V~60 Hz protegida por un fusible de 15 A o 20 A. Se recomienda un disyuntor temporizado o un circuito dedicado.

¿Puedo instalar este horno microondas con extracción exterior?

Sí, el horno está configurado de fábrica para recirculación, pero puede adaptarse para extracción a través de la parte superior o la pared. Consulte la guía de instalación.

¿Cuáles son las dimensiones interiores del espacio?

El espacio mide 23 cm (9,1 pulg) de altura, 46 cm (18,1 pulg) de ancho y 27,9 cm (11 pulg) de profundidad.

¿Puede este modelo instalarse al ras?

Sí, para ciertas profundidades de gabinete (consulte la tabla de dimensiones), se puede instalar al ras o con un conjunto de montaje de reborde opcional.

¿Cuál es la capacidad de carga de la estructura de soporte?

La estructura debe soportar al menos 68 kg (150 libras) incluyendo el horno y el gabinete superior con su contenido.

¿Hay distancias de seguridad con respecto a las paredes?

La distancia mínima entre el lado de la bisagra de la puerta y una pared fija es de 12,7 cm (5 pulg).

¿Cuáles son los números de modelo compatibles con este manual?

Los modelos incluyen WMMF5930P, MMMF6030P, KMMF330P, WMMF7330R, WMMF7530R, MMMF8030P, KMMF530P, KMMF730P, JMHF730R, JMHF930R y sus variantes.

¿Cómo limpiar el interior del horno?

Use un paño húmedo y un detergente suave. Evite los abrasivos. Para residuos difíciles, caliente un tazón con agua y limón durante unos minutos para aflojar la suciedad.

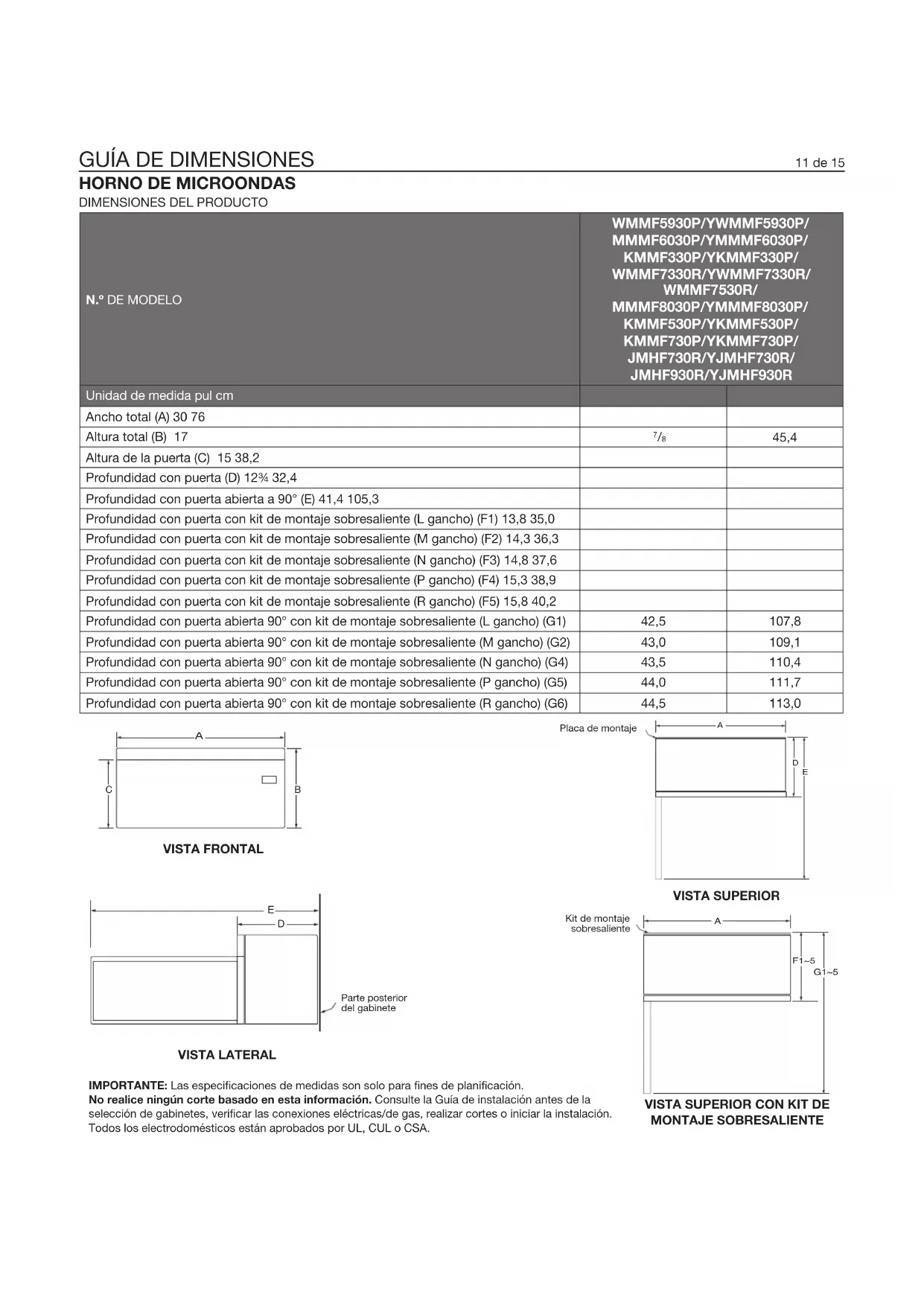

MANUAL DE USUARIO WMMF5930PB WHIRLPOOL

N.° DE MODELO	WMMF5930P/YWMMF5930P/ MMMF6030P/YMMM F6030P/ KMMF330P/YKMMF330P/ WMMF7330R/YWMMF7330R/ WMMF7530R/ MMMF8030P/YMMM F8030P/ KMMF530P/YKMMF530P/ KMMF730P/YKMMF730P/ JMHF730R/YJMHF730R/ JMHF930R/YJMHF930R
Unidad de medida pul cm
Ancho total (A) 30 76
Altura total (B) 17	^7/_8	45,4
Altura de la puerta (C) 15 38,2
Profundidad con puerta (D) 12 ^3⁄4 32,4
Profundidad con puerta abierta a 90° (E) 41,4 105,3
Profundidad con puerta con kit de montaje sobresaliente (L gancho) (F1) 13,8 35,0
Profundidad con puerta con kit de montaje sobresaliente (M gancho) (F2) 14,3 36,3
Profundidad con puerta con kit de montaje sobresaliente (N gancho) (F3) 14,8 37,6
Profundidad con puerta con kit de montaje sobresaliente (P gancho) (F4) 15,3 38,9
Profundidad con puerta con kit de montaje sobresaliente (R gancho) (F5) 15,8 40,2
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (L gancho) (G1)	42,5	107,8
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (M gancho) (G2)	43,0	109,1
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (N gancho) (G4)	43,5	110,4
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (P gancho) (G5)	44,0	111,7
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (R gancho) (G6)	44,5	113,0

A C B

VISTA FRONTAL

E D Parte posterior del gabinete

VISTA LATERAL

Placa de montaje A D E

VISTA SUPERIOR

Kit de montaje sobresaliente A F1~5 G1~5

VISTA SUPERIOR CON KIT DE MONTAJE SOBRESALIENTE

IMPORTANTE: Las especificaciones de medidas son solo para fines de planificación.

No realice ningún corte basado en esta información. Consulte la Guía de instalación antes de la selección de gabinetes, verificar las conexiones eléctricas/de gas, realizar cortes o iniciar la instalación. Todos los electrodomésticos están aprobados por UL, CUL o CSA.

HORNO DE MICROONDAS

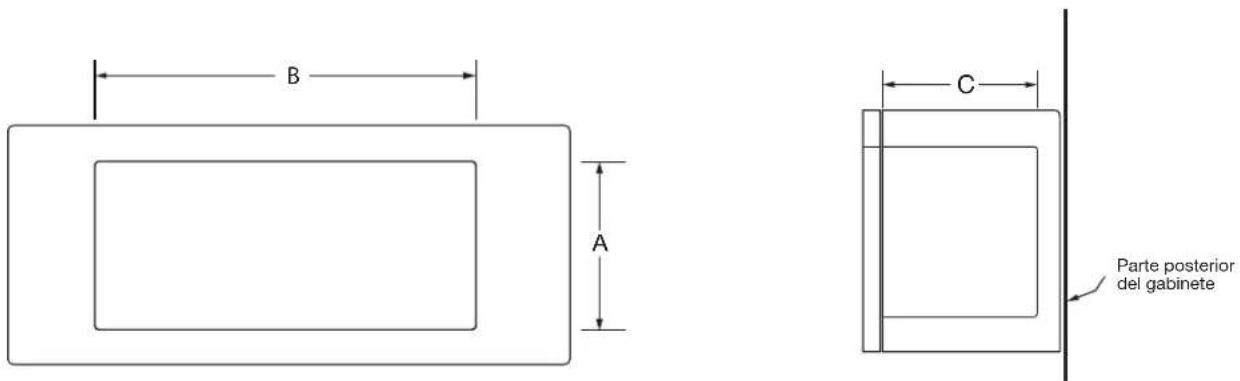

DIMENSIONES DE LA CAVIDAD INTERIOR DEL MICROONDAS

N.° DE MODELO	WMMF5930P/YWMMF5930P/MMMF6030P/YMMMF6030PKMMF330P/YKMMF330P/WMMF7330R/YWMMF7330RWMMF7530R/MMMF8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730P/JMHF730RYJMHF730R/JMHF930R/YJMHF930R
Unidad de medida pul cm
Altura de la cavidad (A)) 9,1 23
Ancho de la cavidad (B) 18,1 46
Profundidad de la cavidad (C) 11 27,9

B A C Parte posterior del gabinete

VISTA FRONTAL DE LA CAVIDAD INTERIOR VISTA LATERAL DE LA CAVIDAD INTERIOR

HORNO DE MICROONDAS

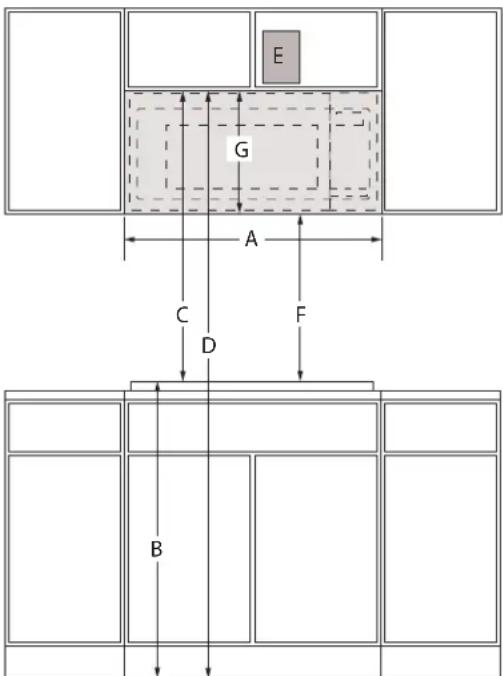

MEDIDAS DE ABERTURA/ESPACIO

N.° DE MODELO	WMMF5930P/YWMMF5930P/ MMMF6030PYMMMF6030P/KMMF330P/YKMMF330PWMMF7330R/YWMMF7330R/WMMF7530RMMM8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730PJMHF730R/YJMHF730R/JMHF930RYJMHF930R
MEDIDAS DE ABERTURA/ESPACIO	pul cm
Ancho de la abertura del gabinete (mínimo) (A) 30 76,2
Altura típica desde la superficie de cocción hasta el piso en base a encimeras de 36" (91,4 cm). (B)	36 91,4
Altura típica desde la parte superior del gabinete hasta la superficie de cocción basada en encimeras de 36" (91,4 cm). (C)	30 76,2
Altura recomendada desde la parte superior del gabinete hasta la superficie de cocción basada en encimeras de 36" (91,4 cm). (C)	36 91,4
Altura mínima desde al piso hasta la parte superior de la abertura del gabinete. (B + C = D). (D)	66 167,6
Altura recomendada desde al piso hasta la parte superior de la abertura del gabinete(B + C = D). (D)	72 183
Ubicación recomendada para la conexión eléctrica. (E) Consulte el esquema que aparece a continuación
Altura mínima del piso al fondo del horno de microondas (F) 12	18	30,8
Altura recomendada del piso al fondo del horno de microondas (F) 18	18	46
Altura mínima de la superficie posterior plana (G) 18		45,8

IMPORTANTE: Las especificaciones de medidas son solo para fines de planificación.

No realice ningún corte basado en esta información. Consulte la Guía de instalación antes de la selección de gabinetes, verificar las conexiones eléctricas/de gas, realizar cortes o iniciar la instalación.

Todos los electrodomésticos están aprobados por UL, CUL o CSA.

REQUISITOS ELÉCTRICOS

120 V, 60 Hz solo CA, se requiere suministro eléctrico con fusible de 15 A o 20 A. Se recomienda un fusible retardador o un disyuntor dedicado. No utilice un cable de extensión.

REQUISITOS DE LA UBICACIÓN

La estructura de soporte debe poder soportar 150 lb (68 kg), incluido el horno de microondas y el gabinete superior, incluido el contenido.

La placa de montaje debe sujetarse a una viga de pared de 2" x 4" (5,1 cm x 10,2 cm) como mínimo.

La distancia de montaje entre una pared fija en el lado alto de la puerta y el horno de microondas es de 5" (12,7 cm).

REQUISITOS DE VENTILACIÓN

El horno de microondas está configurado de fábrica en ventilación recirculante.

Para obtener más información para instalar la ventilación en la pared o en el techo, consulte las instrucciones de instalación.

HORNO DE MICROONDAS

MEDIDAS DE ABERTURA/ESPACIO

N.° DE MODELO	WMMF5930P/YWMMF5930P/MMMF6030PYMMMF6030P/KMMF330P/YKMMF330PWMMF7330R/YWMMF7330R/WMMF7530RMMM8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730PJMHF730R/YJMHF730R/JMHF930RYJMHF930R
Medidas de la abertura/espacio pul cm
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (A)	12~12,75 30,5~32,4
Profundidad del gabinete superior (mínimo-máximo) Al ras* (B)	12,75~13 32,4~33
Profundidad del gabinete superior (mínimo-máximo)* (C)	0,5 1,27
¿Este producto se puede instalar al ras? Al ras significa que elelectrodoméstico no sobresale del gabinete. (S/N)	(A) N(B) Y

*Este horno de microondas está configurado de fábrica para una profundidad de gabinete superior de 12" (30,5 cm)\~13" (33,02 cm), instálelo con la placa de montaje provista.

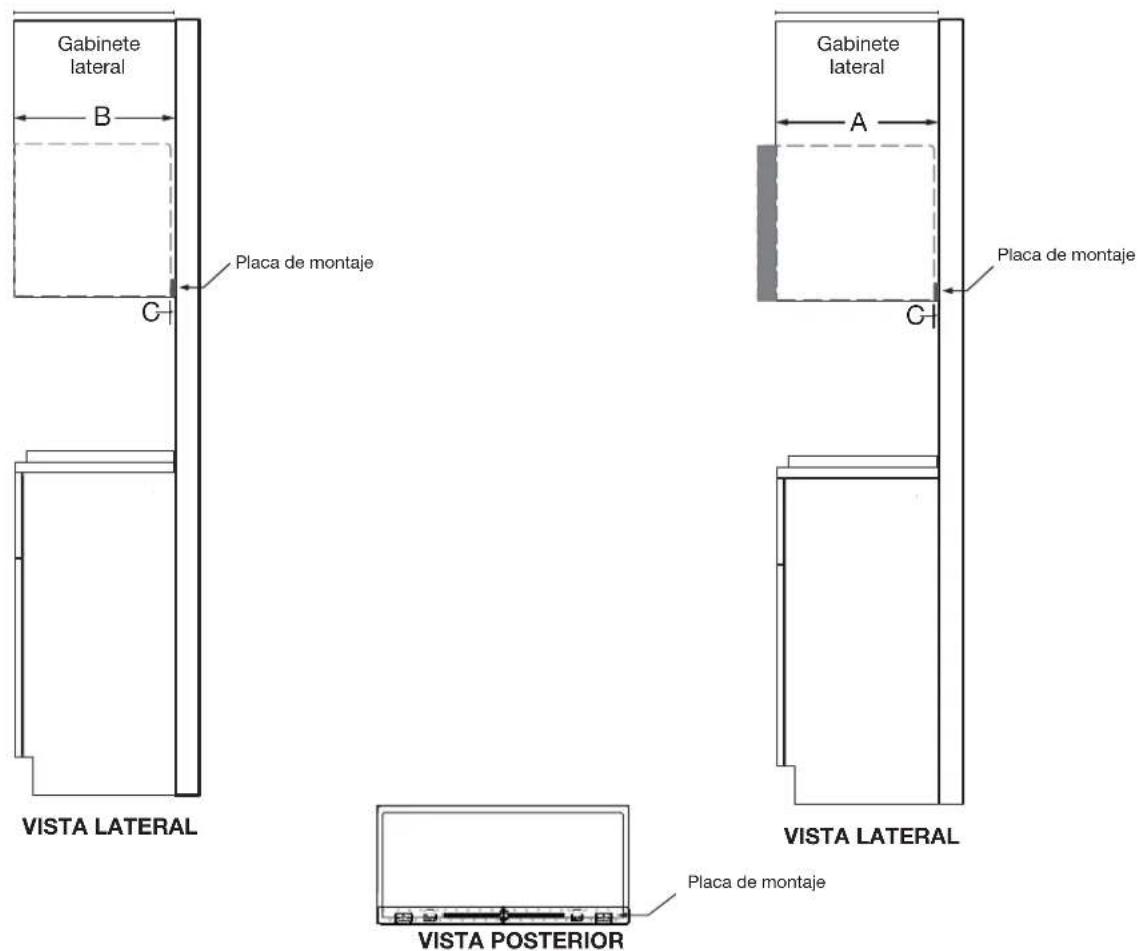

Gabinete lateral B Placa de montaje C VISTA LATERAL Gabinete lateral A Placa de montaje C VISTA LATERAL Placa de montaje VISTA POSTERIOR

IMPORTANTE: Las especificaciones de medidas son solo para fines de planificación. No realice ningún corte basado en esta información. Consulte la Guía de instalación antes de la selección de gabinetes, verificar las conexiones eléctricas/de gas, realizar cortes o iniciar la instalación. Todos los electrodomésticos están aprobados por UL, CUL o CSA.

HORNO DE MICROONDAS

MEDIDAS DE ABERTURA/ESPACIO

N.° DE MODELO	WMMF5930P/YWMMF5930P/MMMF6030PYMMMF6030P/KMMF330P/YKMMF330PWMMF7330R/YWMMF7330R/WMMF7530RMMM8030P/YMMMF8030P/KMMF530PYKMMF530P/KMMF730P/YKMMF730PJMHF730R/YJMHF730R/JMHF930RYJMHF930R
MEDIDAS DE ABERTURA/ESPACIO	pul cm
Profundidad del gabinete superior (mínimo-máximo) Al ras* (A1) 13 34 -	14 35~35,6
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (A2)	13~13 34 33~35
Profundidad del gabinete superior (mínimo-máximo) Al ras* (B1) 14 14 -	14 12 36,2~36,8
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (B2)	14~14 14 35,6~36,2
Profundidad del gabinete superior (mínimo-máximo) Al ras* (C1) 14 34 -	15 37,5~38,1
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (C2)	14 12 ~14 34 36,8~37,5
Profundidad del gabinete superior (mínimo-máximo) Al ras* (D1) 15 14 -	15 12 38,7~39,4
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (D2)	15~15 14 38,1~38,7
Profundidad del gabinete superior (mínimo-máximo) Al ras* (E1) 15 34 -	16 40~40,6
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (E2)	15 12 ~15 34 39,4~40
Parte posterior del horno de microondas a la parte posterior del gabinete o pared (F)	1,5~3,5 3,8~8,9
¿Este producto se puede instalar al ras? Al ras significa que el electrodoméstico no sobresale del gabinete. (S/N)	(A1, B1, C1, D1, E1) Y(A2, B2, C2, D2, E2) N

D-Profundidad del gabinete superior

*Para la profundidad del gabinete superior a 13" (33,02 cm) y menor o igual a 16" (40,64 cm) de profundidad del gabinete superior, instálelo con el kit de montaje sobresaliente opcional W11630300, este no se incluye, pero se puede comprar en Whirlpool®.

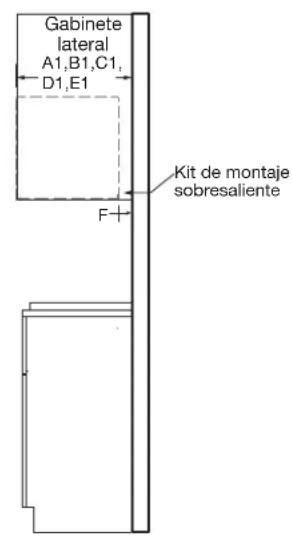

PROFUNDIDAD = A1, B1, C1, D1, E1

Gabinete lateral A1,B1,C1, D1,E1 Kit de montaje sobresaliente F+

VISTA LATERAL

Placa de montaje sobresaliente

PROFUNDIDAD = A2, B2, C2, D2, E2

Gabinete lateral A2,B2,C2, D2,E2 Placa de montaje

VISTA LATERAL

IMPORTANTE: Las especificaciones de medidas son solo para fines de planificación.

No realice ningún corte basado en esta información. Consulte la Guía de instalación antes de la selección de gabinetes, verificar las conexiones eléctricas/de gas, realizar cortes o iniciar la instalación.

Todos los electrodomésticos están aprobados por UL, CUL o CSA.
