MANUAL DE USUARIO WMMF5930PW WHIRLPOOL

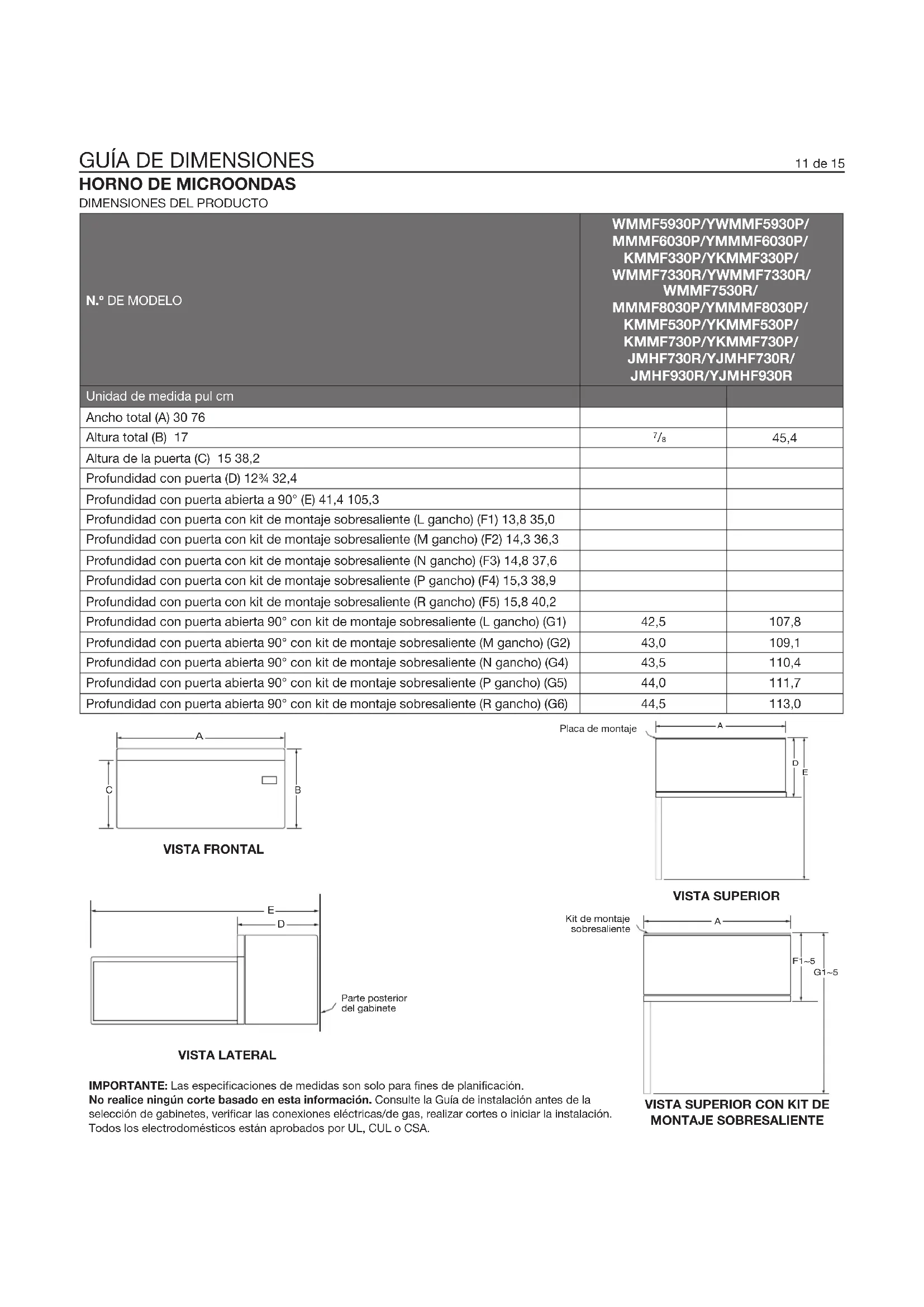

PROFONDEUR = A2, B2, C2, D2, E2GUÍA DE DIMENSIONES 11 de 15 IMPORTANTE: Las especicaciones de medidas son solo para nes de planicación. No realice ningún corte basado en esta información. Consulte la Guía de instalación antes de la selección de gabinetes, vericar las conexiones eléctricas/de gas, realizar cortes o iniciar la instalación. Todos los electrodomésticos están aprobados por UL, CUL o CSA.

45,4 Altura de la puerta (C) 15 38,2 Profundidad con puerta (D) 12¾ 32,4 Profundidad con puerta abierta a 90° (E) 41,4 105,3 Profundidad con puerta con kit de montaje sobresaliente (L gancho) (F1) 13,8 35,0 Profundidad con puerta con kit de montaje sobresaliente (M gancho) (F2) 14,3 36,3 Profundidad con puerta con kit de montaje sobresaliente (N gancho) (F3) 14,8 37,6 Profundidad con puerta con kit de montaje sobresaliente (P gancho) (F4) 15,3 38,9 Profundidad con puerta con kit de montaje sobresaliente (R gancho) (F5) 15,8 40,2 Profundidad con puerta abierta 90° con kit de montaje sobresaliente (L gancho) (G1) 42,5 107,8 Profundidad con puerta abierta 90° con kit de montaje sobresaliente (M gancho) (G2) 43,0 109,1 Profundidad con puerta abierta 90° con kit de montaje sobresaliente (N gancho) (G4) 43,5 110,4 Profundidad con puerta abierta 90° con kit de montaje sobresaliente (P gancho) (G5) 44,0 111,7 Profundidad con puerta abierta 90° con kit de montaje sobresaliente (R gancho) (G6) 44,5 113,0 VISTA SUPERIOR VISTA LATERAL

BCPlaca de montajeParte posterior del gabineteKit de montaje sobresaliente

12 de 15IMPORTANTE: Las especicaciones de medidas son solo para nes de planicación.No realice ningún corte basado en esta información. Consulte la Guía de instalación antes de laselección de gabinetes, vericar las conexiones eléctricas/de gas, realizar cortes o iniciar la instalación.Todos los electrodomésticos están aprobados por UL, CUL o CSA.

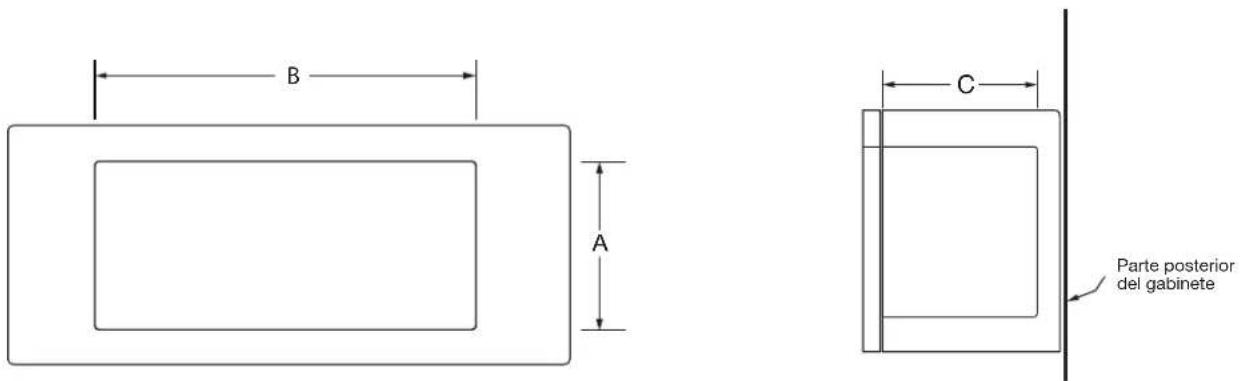

Unidad de medida pul cmAltura de la cavidad (A)) 9,1 23Ancho de la cavidad (B) 18,1 46Profundidad de la cavidad (C) 11 27,9DIMENSIONES DE LA CAVIDAD INTERIOR DEL MICROONDASVISTA FRONTAL DE LA CAVIDAD INTERIOR VISTA LATERAL DE LA CAVIDAD INTERIOR

Parte posterior del gabinete

CGUÍA DE DIMENSIONES

13 de 15 IMPORTANTE: Las especicaciones de medidas son solo para nes de planicación. No realice ningún corte basado en esta información. Consulte la Guía de instalación antes de la selección de gabinetes, vericar las conexiones eléctricas/de gas, realizar cortes o iniciar la instalación. Todos los electrodomésticos están aprobados por UL, CUL o CSA.

REQUISITOS ELÉCTRICOS

120V, 60Hz solo CA, se requiere suministro eléctrico con fusible de 15A o 20A. Se recomienda un fusible retardador o un disyuntor dedicado. No utilice un cable de extensión.

REQUISITOS DE LA UBICACIÓN

La estructura de soporte debe poder soportar 150lb (68kg), incluido el horno de microondas y el gabinete superior, incluido el contenido. La placa de montaje debe sujetarse a una viga de pared de 2" x 4" (5,1 cm x 10,2 cm) como mínimo. La distancia de montaje entre una pared fija en el lado alto de la puerta y el horno de microondas es de 5" (12,7cm).

REQUISITOS DE VENTILACIÓN

El horno de microondas está configurado de fábrica en ventilación recirculante. Para obtener más información para instalar la ventilación en la pared o en el techo, consulte las instrucciones de instalación.

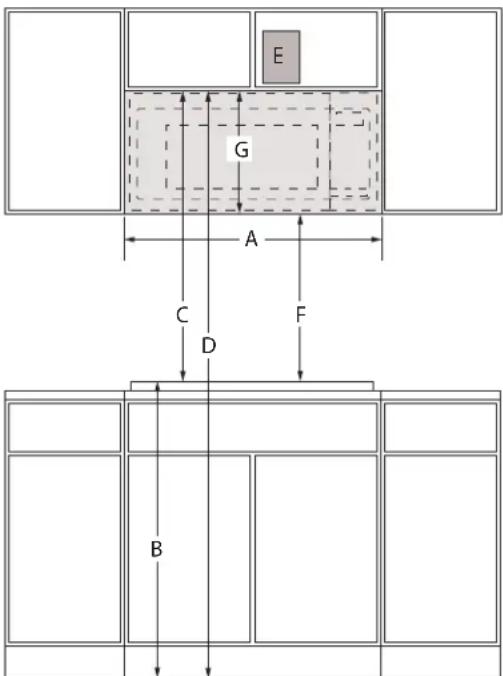

pul cm Ancho de la abertura del gabinete (mínimo) (A) 30 76,2 Altura típica desde la superficie de cocción hasta el piso en base a encimeras de 36" (91,4cm). (B) 36 91,4 Altura típica desde la parte superior del gabinete hasta la superficie de cocción basada en encimeras de 36" (91,4 cm). (C) 30 76,2 Altura recomendada desde la parte superior del gabinete hasta la superficie de cocción basada en encimeras de 36" (91,4 cm). (C) 36 91,4 Altura mínima desde al piso hasta la parte superior de la abertura del gabinete. (B + C = D). (D) 66 167,6 Altura recomendada desde al piso hasta la parte superior de la abertura del gabinete(B + C = D). (D)

Ubicación recomendada para la conexión eléctrica. (E) Consulte el esquema que aparece a continuación Altura mínima del piso al fondo del horno de microondas (F) 12

Altura mínima de la superficie posterior plana (G) 18 45,8

14 de 15IMPORTANTE: Las especicaciones de medidas son solo para nes de planicación.No realice ningún corte basado en esta información. Consulte la Guía de instalación antes de laselección de gabinetes, vericar las conexiones eléctricas/de gas, realizar cortes o iniciar la instalación.Todos los electrodomésticos están aprobados por UL, CUL o CSA.

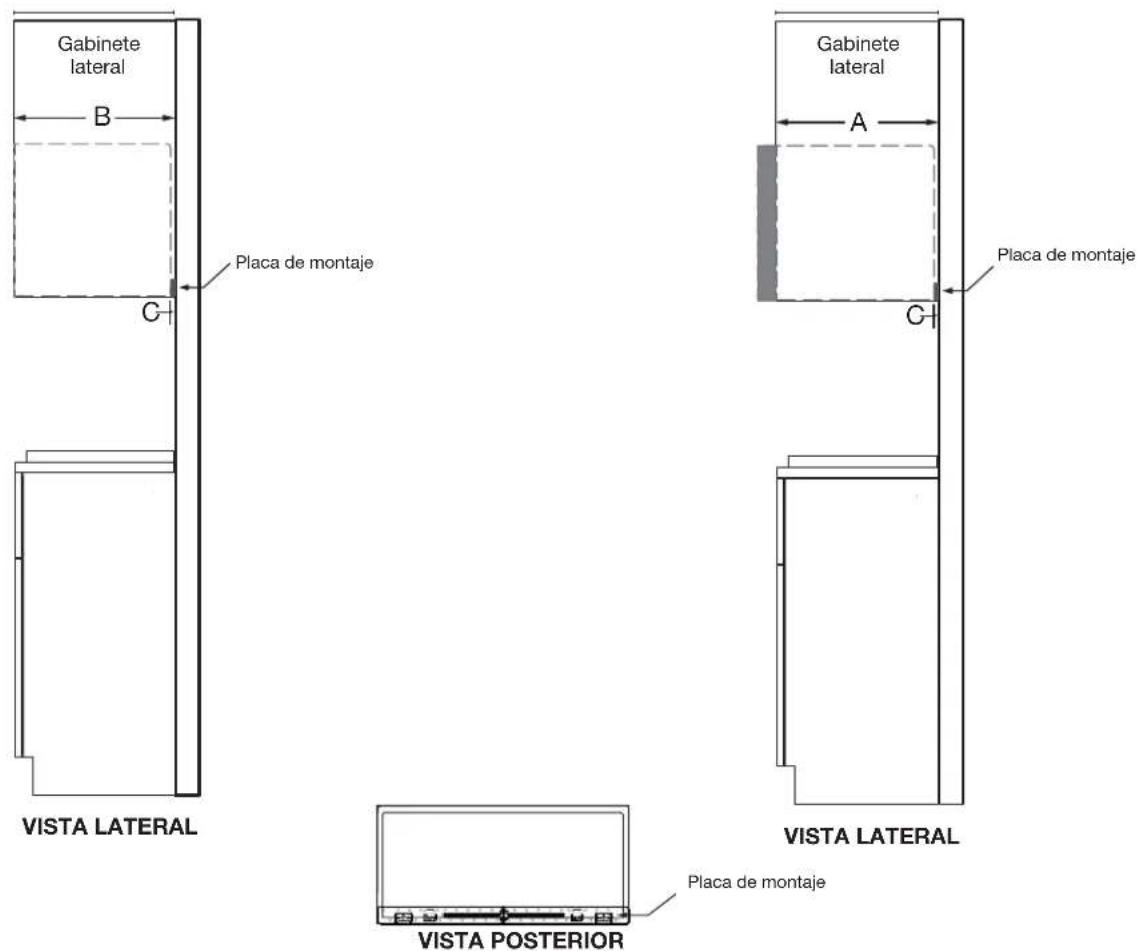

YJMHF930R Medidas de la abertura/espacio pul cmProfundidad del gabinete superior (mínimo-máximo) Sobresalir* (A) 12~12,75 30,5~32,4Profundidad del gabinete superior (mínimo-máximo) Al ras* (B) 12,75~13 32,4~33Profundidad del gabinete superior (mínimo-máximo)* (C) 0,5 1,27¿Este producto se puede instalar al ras? Al ras significa que el electrodoméstico no sobresale del gabinete. (S/N)(A) N(B) Y *Este horno de microondas está configurado de fábrica para una profundidad de gabinete superior de 12" (30,5 cm)~13" (33,02 cm), instálelo con la placa de montaje provista.VISTA POSTERIORVISTA LATERALVISTA LATERAL

Placa de montajePlaca de montajeGabinete lateralPlaca de montajeGabinete lateralGUÍA DE DIMENSIONES 15 de 15 IMPORTANTE: Las especicaciones de medidas son solo para nes de planicación. No realice ningún corte basado en esta información. Consulte la Guía de instalación antes de la selección de gabinetes, vericar las conexiones eléctricas/de gas, realizar cortes o iniciar la instalación. Todos los electrodomésticos están aprobados por UL, CUL o CSA.

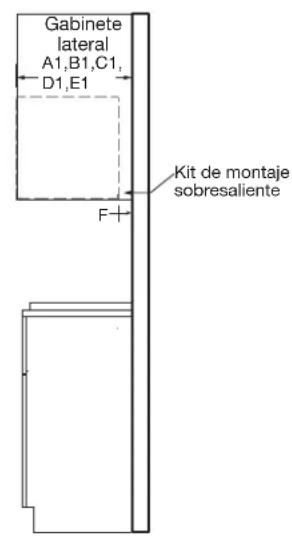

pul cm Profundidad del gabinete superior (mínimo-máximo) Al ras* (A1) 13¾~14 35~35,6 Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (A2) 13~13¾ 33~35 Profundidad del gabinete superior (mínimo-máximo) Al ras* (B1) 14¼~14½ 36,2~36,8 Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (B2) 14~14¼ 35,6~36,2 Profundidad del gabinete superior (mínimo-máximo) Al ras* (C1) 14¾~15 37,5~38,1 Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (C2) 14½~14¾ 36,8~37,5 Profundidad del gabinete superior (mínimo-máximo) Al ras* (D1) 15¼~15½ 38,7~39,4 Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (D2) 15~15¼ 38,1~38,7 Profundidad del gabinete superior (mínimo-máximo) Al ras* (E1) 15¾~16 40~40,6 Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (E2) 15½~15¾ 39,4~40 Parte posterior del horno de microondas a la parte posterior del gabinete o pared (F) 1,5~3,5 3,8~8,9 ¿Este producto se puede instalar al ras? Al ras significa que el electrodoméstico no sobresale del gabinete. (S/N) (A1, B1, C1, D1, E1) Y (A2, B2, C2, D2, E2) N D-Profundidad del gabinete superior *Para la profundidad del gabinete superior a 13" (33,02cm) y menor o igual a 16" (40,64cm) de profundidad del gabinete superior, instálelo con el kit de montaje sobresaliente opcional W11630300, este no se incluye, pero se puede comprar en Whirlpool
