MODE D'EMPLOI WMMF5930PV WHIRLPOOL

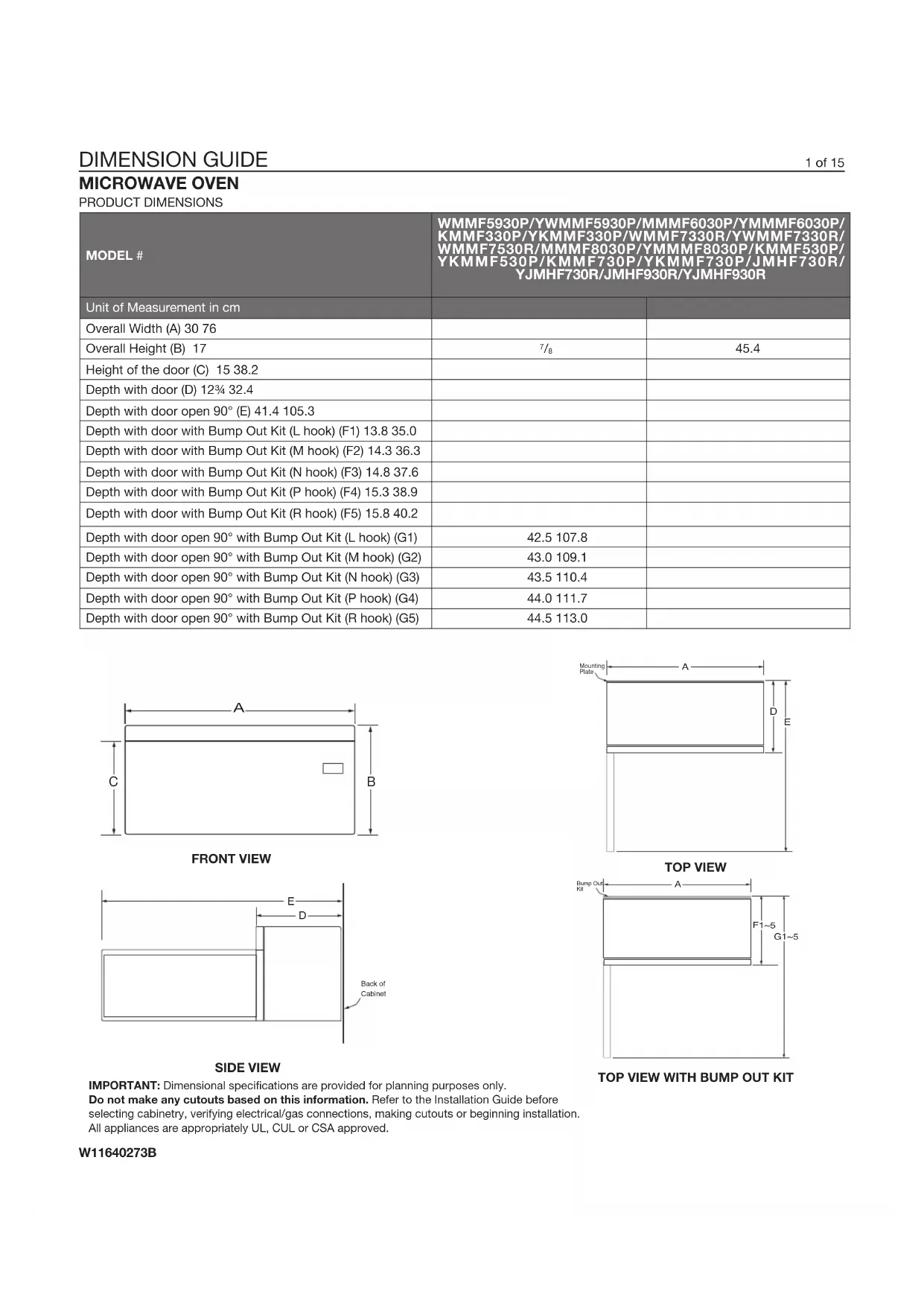

6 de 15 IMPORTANT: Les spécications dimensionnelles sont fournies uniquement à des ns de planication. Ne faire aucune découpe sur la base de cette information. Se référer au Guide d’installation avant de choisir une armoire, de vérier les connexions électriques/au gaz, d’effectuer des découpes ou de commencer l’installation. Tous les appareils sont homologués UL, CUL ou CSA. FOUR À MICRO-ONDES

YJMHF930R Unité de mesure po cm Largeur totale (A) 30 76 Hauteur totale (B) 17

45,4 Hauteur de la porte (C) 15 38,2 Profondeur avec porte (D) 12 ¾ 32,4 Profondeur avec porte ouverte à 90° (E) 41,4 105,3 Profondeur avec porte et ensemble de montage de bourrelet (L crochet) (F1) 13,8 35,0 Profondeur avec porte et ensemble de montage de bourrelet (M crochet) (F2) 14,3 36,3 Profondeur avec porte et ensemble de montage de bourrelet (N crochet) (F3) 14,8 37,6 Profondeur avec porte et ensemble de montage de bourrelet (P crochet) (F4) 15,3 38,9 Profondeur avec porte et ensemble de montage de bourrelet (R crochet) (F5) 15,8 40,2 Profondeur avec porte ouverte à 90° et ensemble de bourrelet (L crochet) (G1) 42,5 107,8 Profondeur avec porte ouverte à 90° et ensemble de bourrelet (M crochet) (G2) 43,0 109,1 Profondeur avec porte ouverte à 90° et ensemble de bourrelet (N crochet) (G3) 43,5 110,4 Profondeur avec porte ouverte à 90° et ensemble de bourrelet (P crochet) (G4) 44,0 111,7 Profondeur avec porte ouverte à 90° et ensemble de bourrelet (R crochet) (G5) 44,5 113,0

Plaque de montageArrière de l’armoireEnsemble de montage de bourrelet

7 de 15 IMPORTANT: Les spécications dimensionnelles sont fournies uniquement à des ns de planication. Ne faire aucune découpe sur la base de cette information. Se référer au Guide d’installation avant de choisir une armoire, de vérier les connexions électriques/au gaz, d’effectuer des découpes ou de commencer l’installation.Tous les appareils sont homologués UL, CUL ou CSA. FOUR À MICRO-ONDES No de modèle WMMF5930P/YWMMF5930P/MMMF6030P/YMMMF6030P KMMF330P/YKMMF330P/WMMF7330R/YWMMF7330R WMMF7530R/MMMF8030P/YMMMF8030P/KMMF530P YKMMF530P/KMMF730P/YKMMF730P/JMHF730R

YJMHF730R/JMHF930R/YJMHF930R

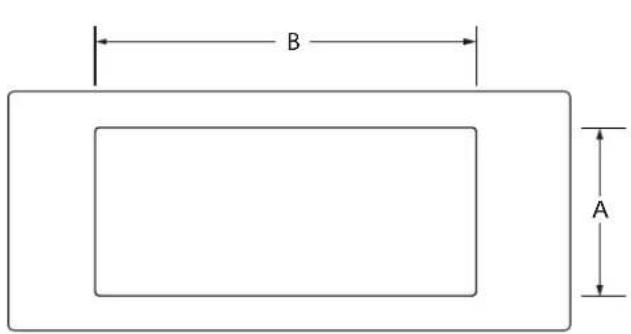

Unité de mesure po cmHauteur de la cavité (A) 9,1 23Largeur de la cavité (B) 18,1 46Profondeur de la cavité (C) 11 27,9DIMENSIONS DE CAVITÉ DU FOUR À MICRO-ONDESVUE AVANT INTÉRIEURE DE LA CAVITÉVUE LATÉRALE INTÉRIEURE DELA CAVITÉ

Arrière de l’armoire

CGUIDE DE DIMENSIONS

8 de 15 IMPORTANT: Les spécications dimensionnelles sont fournies uniquement à des ns de planication. Ne faire aucune découpe sur la base de cette information. Se référer au Guide d’installation avant de choisir une armoire, de vérier les connexions électriques/au gaz, d’effectuer des découpes ou de commencer l’installation. Tous les appareils sont homologués UL, CUL ou CSA. FOUR À MICRO-ONDES

Une source d’alimentation de 120 V CA à 60Hz uniquement et protégée par fusible de 15 A ou 20A est nécessaire. On recommande d’utiliser un disjoncteur temporisé ou un circuit dédié. Ne pas utiliser de câble de rallonge.

EXIGENCES D’EMPLACEMENT

La structure de support doit être capable de soutenir une charge de 150lb (68kg) incluant le four à micro-ondes et l’armoire supérieure, y compris son contenu. La plaque de montage doit être xée à au moins un montant mural de 2pox4po (5,1cm x 10,2cm). La distance de montage entre un mur xe sur le côté charnière de la porte et le four à micro-ondes est de 5po (12,7cm).

EXIGENCES CONCERNANT L’ÉVACUATION

Le four à micro-ondes a été conguré à l’usine pour une ventilation avec recyclage. Pour évacuer à travers le sommet ou la paroi, consulter les instructions d’installation pour plus d’informations.

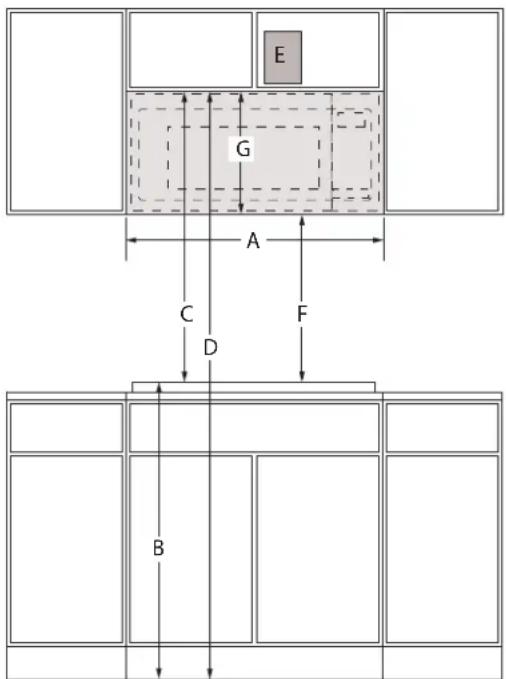

DIMENSIONS D’OUVERTURE ET DE DÉGAGEMENT po cm Largeur de l’ouverture de l’armoire (minimum) (A) 30 76,2 Hauteur typique de la surface de cuisson au sol sur la base des comptoirs de 36po (91,4cm. (B) 36 91,4 Hauteur typique du haut de l’armoire à la surface de cuisson basée sur des comptoirs de 36 po (91,4 cm). (C) 30 76,2 Hauteur typique du haut de l’armoire à la surface de cuisson basée sur des comptoirs de 36po(91,4 cm). (C) 36 91,4 Hauteur minimale du sol au sommet de l’ouverture de l’armoire. (B + C = D). (D) 66 167,6 Hauteur recommandée du sol au sommet de l’ouverture de l’armoire (B + C = D). (D)

Emplacements recommandés pour la prise électrique. (E) Voir le schéma ci-dessous Hauteur minimum du plancher au bas du four à micro-ondes (F) 12

30,8 Hauteur recommandée du plancher au bas du four à micro-ondes (F) 18

Hauteur minimum de la surface plane arrière (G) 18 45,8

9 de 15 IMPORTANT: Les spécications dimensionnelles sont fournies uniquement à des ns de planication. Ne faire aucune découpe sur la base de cette information. Se référer au Guide d’installation avant de choisir une armoire, de vérier les connexions électriques/au gaz, d’effectuer des découpes ou de commencer l’installation.Tous les appareils sont homologués UL, CUL ou CSA. FOUR À MICRO-ONDES DIMENSIONS D’OUVERTURE ET DE DÉGAGEMENT

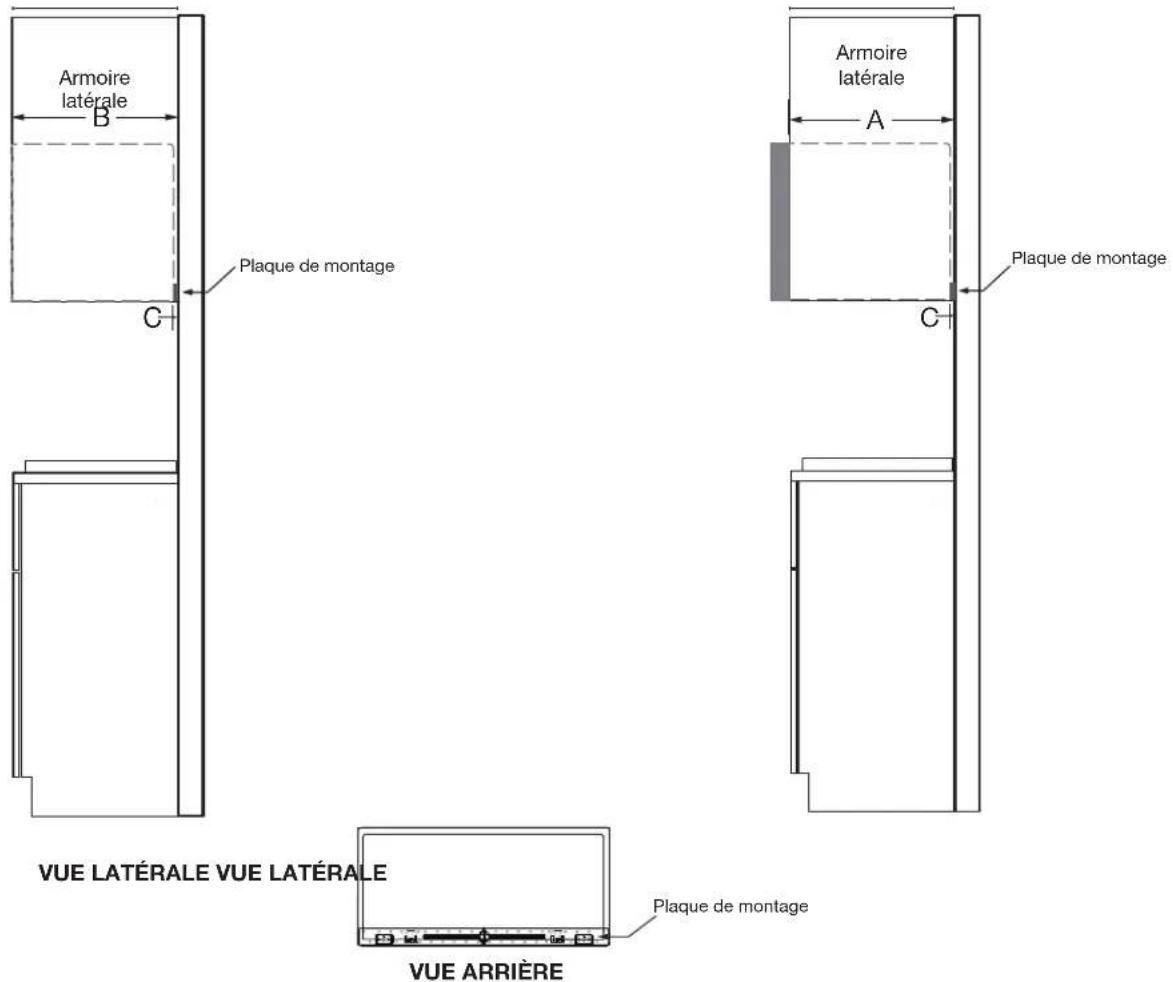

YJMHF930R Mesure de l’ouverture et du dégagement po cmProfondeur de l’armoire supérieure (minimum – maximum) avec bourrelet* (A) 12~12,75 30,5~32,4Profondeur de l’armoire supérieure (minimum – maximum) en afeurement* (B) 12,75~13 32,4~33Profondeur de l’armoire supérieure (minimum – maximum)* (C) 0,5 1,27Ce produit peut-il être installé en afeurement? En afeurement fait référence à l’appareil qui ne dépasse pas la profondeur de l’armoire. (O/N)(A) N(B) O *Ce four à micro-ondes est réglé en usine pour une armoire supérieure de 12 po (30,5 cm)~13 po (33,02 cm) de profondeur, installé avec la plaque de montage fournie.Armoire latéraleVUE ARRIÈREVUE LATÉRALE VUE LATÉRALE

Plaque de montagePlaque de montagePlaque de montageArmoire latéraleGUIDE DE DIMENSIONS 10 de 15 IMPORTANT: Les spécications dimensionnelles sont fournies uniquement à des ns de planication. Ne faire aucune découpe sur la base de cette information. Se référer au Guide d’installation avant de choisir une armoire, de vérier les connexions électriques/au gaz, d’effectuer des découpes ou de commencer l’installation. Tous les appareils sont homologués UL, CUL ou CSA. FOUR À MICRO-ONDES

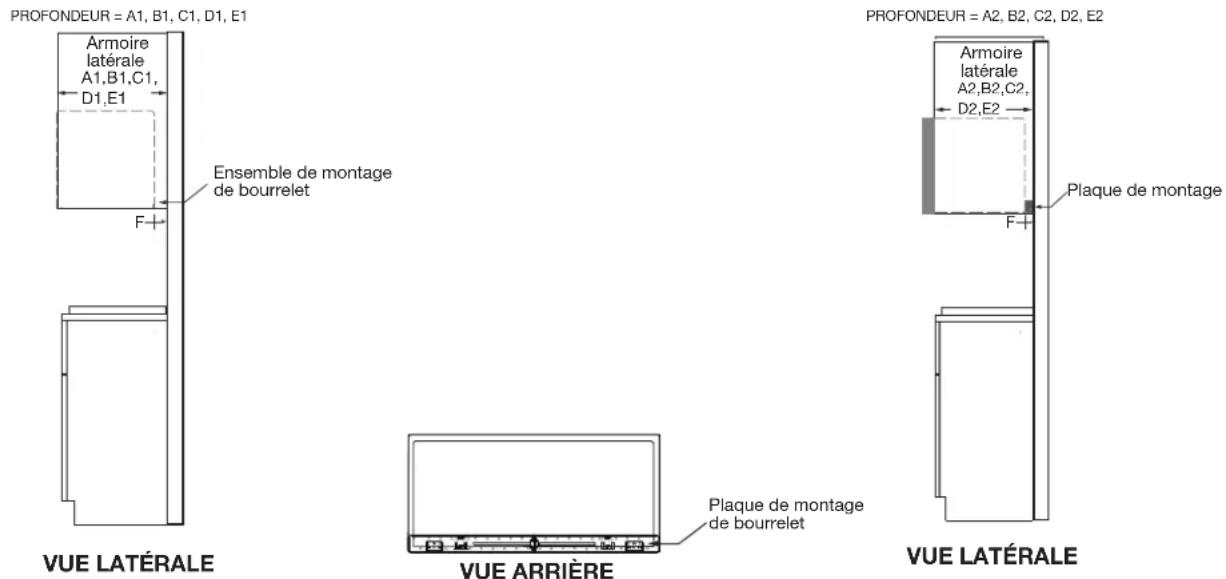

YJMHF930R DIMENSIONS D’OUVERTURE ET DE DÉGAGEMENT po cm Profondeur de l’armoire supérieure (minimum – maximum) en afeurement* (A1) 13 ¾~14 35~35,6 Profondeur de l’armoire supérieure (minimum – maximum) avec bourrelet* (A2) 13~13 ¾ 33~35 Profondeur de l’armoire supérieure (minimum – maximum) en afeurement* * (B1) 14 ¼~14 ½ 36,2~36,8 Profondeur de l’armoire supérieure (minimum – maximum) avec bourrelet* (B2) 14~14 ¼ 35,6~36,2 Profondeur de l’armoire supérieure (minimum – maximum) en afeurement* (C1) 14 ¾~15 37,5~38,1 Profondeur de l’armoire supérieure (minimum – maximum) avec bourrelet* (C2) 14 ½~14 ¾ 36,8~37,5 Profondeur de l’armoire supérieure (minimum – maximum) en afeurement* (D1) 15 ¼~15 ½ 38,7~39,4 Profondeur de l’armoire supérieure (minimum – maximum) avec bourrelet* (D2) 15~15 ¼ 38,1~38,7 Profondeur de l’armoire supérieure (minimum – maximum) en afeurement* (E1) 15 ¾~16 40~40.6 Profondeur de l’armoire supérieure (minimum – maximum) avec bourrelet* (E2) 15 ½~15 ¾ 39,4~40 De l’arrière du four à micro-ondes à l’arrière de l’armoire ou au mur (F) 1,5~3,5 3,8~8,9 Ce produit peut-il être installé en afeurement? En afeurement fait référence à l’appareil qui ne dépasse pas la profondeur de l’armoire. (O/N) (A1, B1, C1, D1, E1) O (A2, B2, C2, D2, E2) N D– Profondeur de l’armoire du dessus

• Pour une armoire supérieure plus large que 13po (33,02cm) et d’une profondeur égale ou inférieure à 16po (40,64cm), installée avec l’ensemble de montage de bourrelet en option W11630300, l’ensemble de montage de bourrelet n’est pas fourni, mais peut être acheté auprès de Whirlpool

A1,B1,C1,D1,E1 A2,B2,C2,D2,E2Plaque de montage de bourreletPlaque de montageEnsemble de montage de bourreletArmoire latéraleArmoire latérale
