Type de produit	Four micro-ondes combiné avec hotte aspirante
Marque	Whirlpool
Modèle	YWMH78519LZ
Dimensions du produit (H x L x P)	29 1/4 po (76,0 cm) x 17 1/2 po (43,5 cm) + 3/16 po (0,5 cm) x 16 1/4 po (41,3 cm) jusqu'à 1/2 po (43,2 cm) selon la porte
Alimentation électrique	120 V, 60 Hz, CA seulement, 15 ou 20 A, protégé par fusible ou disjoncteur
Puissance maximale	Non spécifié dans la notice, estimé ~1000 W (typique)
Capacité du four	Non spécifiée dans la notice, estimé ~1,9 pi³ (typique)
Capacité de support de charge	150 lb (68 kg) incluant le four et son contenu ainsi que le placard supérieur
Modes d'évacuation	Recyclage (par défaut), décharge à travers le mur ou à travers le toit
Type de conduit recommandé	Conduit rectangulaire 3 1/4 po x 10 po ou rond dia. 6 po, métallique rigide
Filtres fournis	Filtres à graisse en aluminium (et éventuellement filtres à charbon selon modèle)
Éclairage	Intégré (non précisé, mais typique pour hotte)
Sécurité	Verrouillage de sécurité enfant (non explicite dans l'extrait, mais probable)
Installation	Au-dessus d'une cuisinière électrique ou à gaz de 36 po (91,4 cm) ou moins
Espace libre requis	30 po (76,2 cm) min. entre le plan de cuisson et le micro-ondes ; 66 po (167,6 cm) du sol ; profondeur du placard 12-14 po (30,5-35,6 cm)
Pièces de rechange disponibles	Plaque de montage, registre, gabarit, ensemble de vis

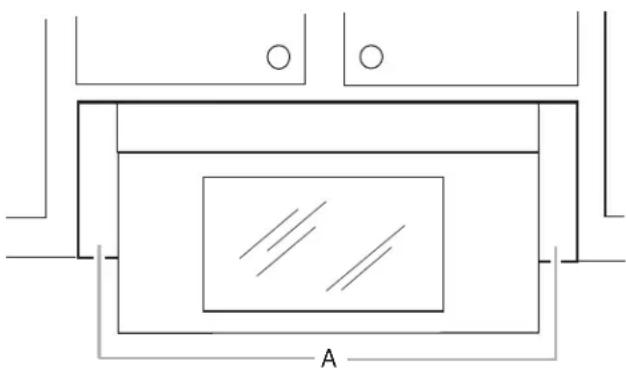

Accessoires optionnels	Trousses de panneaux de remplissage (blanc, noir, biscuit, inox, amande)
Durée de vie estimée	Non spécifiée, généralement 10-15 ans
Niveau sonore	Non spécifié
Pays de fabrication	Non spécifié (Whirlpool est une marque américaine)

FOIRE AUX QUESTIONS - YWMH78519LZ WHIRLPOOL

Quels sont les raccordements électriques nécessaires pour le Whirlpool YWMH78519LZ ?

Une prise de courant à 3 alvéoles reliée à la terre, 120 V, 60 Hz, 15 ou 20 A, protégée par fusible ou disjoncteur. Il est recommandé d'utiliser un circuit distinct.

Quel espace libre faut-il prévoir au-dessus de la cuisinière ?

La hauteur minimale entre le plan de cuisson et le micro-ondes est de 30 po (76,2 cm). La hauteur du sol recommandée est de 66 po (167,6 cm).

Puis-je installer ce micro-ondes au-dessus d'une cuisinière à gaz ?

Oui, il est conçu pour être installé au-dessus d'appareils de cuisson électriques ou à gaz de 36 po (91,4 cm) de largeur ou moins.

Comment changer le sens du ventilateur pour une évacuation extérieure ?

Le moteur du ventilateur peut être réorienté. Pour une décharge à travers le mur, orientez la sortie vers l'arrière ; pour une décharge à travers le toit, vers le haut. Suivez les instructions détaillées dans la notice.

Quels sont les modes d'évacuation disponibles ?

Recyclage (par défaut), décharge à travers le mur ou à travers le toit. Des modifications du système de ventilation sont nécessaires pour les deux derniers.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse en aluminium peuvent être lavés à la main dans de l'eau chaude savonneuse ou au lave-vaisselle. Laissez-les sécher complètement avant de les remettre en place.

Où trouver les numéros de modèle et de série ?

Ils se trouvent sur la plaque signalétique située derrière la porte du four à micro-ondes, sur le châssis avant.

Quels sont les pièces de rechange disponibles pour ce modèle ?

Les pièces de rechange incluent le registre, la plaque de montage, le gabarit pour placard supérieur, et un ensemble de vis de montage.

Puis-je utiliser un conduit flexible pour l'évacuation ?

Non, il est déconseillé d'utiliser un conduit métallique flexible. Utilisez un conduit métallique rigide pour de meilleures performances.

Comment vérifier le bon fonctionnement après installation ?

Placez 1 tasse (250 mL) d'eau dans le four, programmez 1 minute à puissance maximale et faites fonctionner le ventilateur d'extraction. Si le four ne fonctionne pas, vérifiez les fusibles, le disjoncteur et la connexion électrique.

MODE D'EMPLOI YWMH78519LZ WHIRLPOOL

Ce produit est conçu pour l'utilisation au-dessus d'appareils de cuisson électriques ou à gaz de 36 po (91,4 cm) de largeur ou moins. Voir la section « Exigences d'installation » pour d'autres remarques.

Ces instructions d'installation sont valables pour plusieurs modèles. Il se peut que l'apparence de votre propre modèle soit légèrement différente de celle montrée sur les illustrations dans ce document.

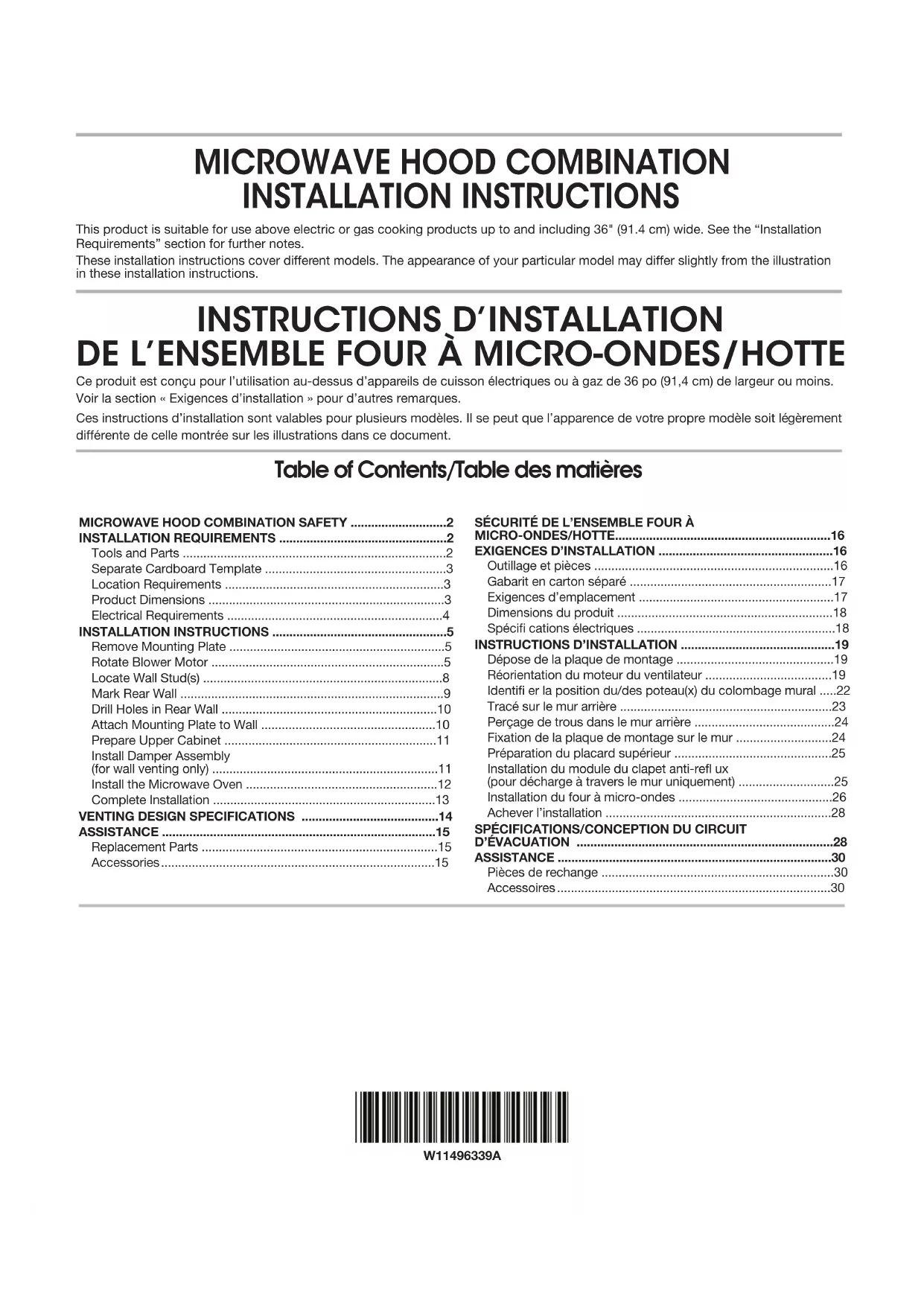

Table of Contents/Table des matières

MICROWAVE HOOD COMBINATION SAFETY ......2

INSTALLATION REQUIREMENTS ......2

Tools and Parts 2

Separate Cardboard Template ....3

Outillage et pièces ....16

Gabarit en carton séparé ....17

Exigences d'emplacement ....17

Dimensions du produit ....18

Spécifi cations électriques ....18

INSTRUCTIONS D'INSTALLATION ....19

Dépose de la plaque de montage ....19

Réorientation du moteur du ventilateur ....19

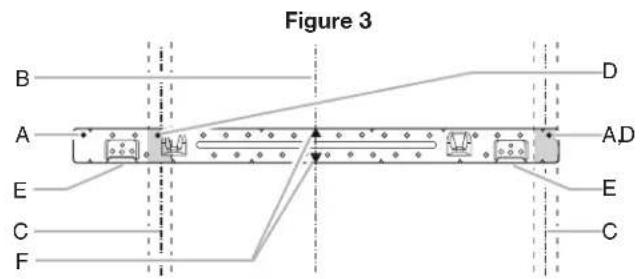

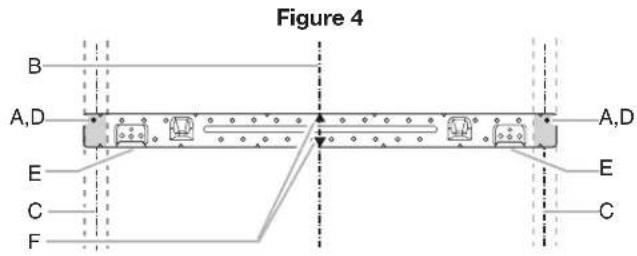

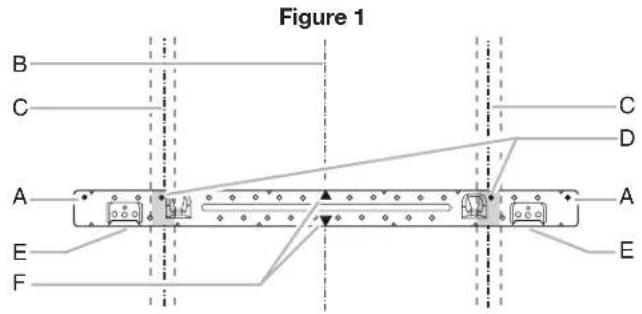

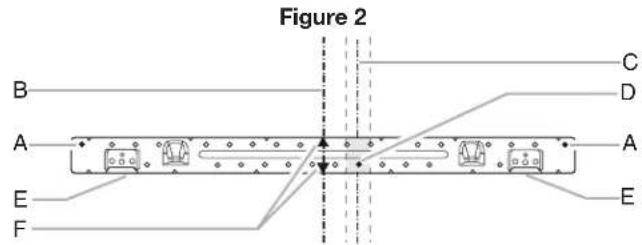

Identifi er la position du/des poteau(x) du colombage mural .....22

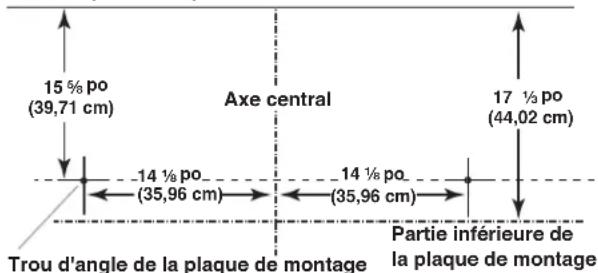

Tracé sur le mur arrière ....23

Perçage de trous dans le mur arrière ....24

Fixation de la plaque de montage sur le mur ......24

Préparation du placard supérieur ....25

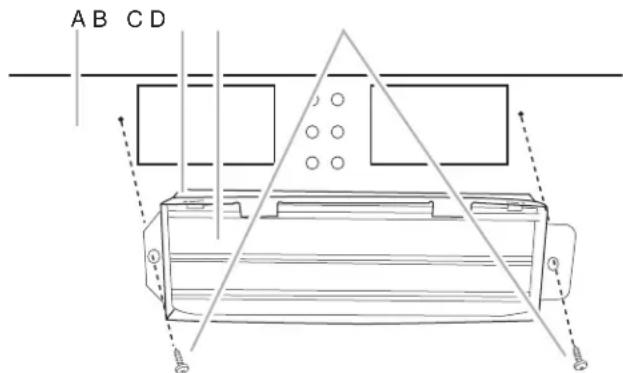

Installation du module du clapet anti-refl ux (pour décharge à travers le mur uniquement) ....25

Installation du four à micro-ondes .....26

Achever l'installation ....28

SPÉCIFICATIONS/CONCEPTION DU CIRCUIT D'ÉVACUATION ....28

ASSISTANCE ....30

Pièces de rechange ....30

Accessoires....30

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

! DANGER

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

EXIGENCES D'INSTALLATION

Outillage et pièces

Outillage nécessaire

Rassembler les outils et pièces nécessaires avant de commencer l'installation. Lire et suivre les instructions fournies avec les outils mentionnés ici.

■Mètre ruban

Crayon

■Ruban de masquage ou

Ciseaux

■Tournevis Phillips n° 2

■Tournevis Phillips n° 3 pour vis de 1/4-20 x 3 po (7,6 cm)

Perceuse

■Mèches de 3/16 po (5 mm), 3/8 po (1 cm) et 5/8 po (1,6 cm)

■Scie-cloche de 3/4 po (1,9 cm)

■Pince à coupe diagonale

■Détecteur magnétique (des poteaux de colombage)

■Clé à douille de 7/16 po (11,11 mm) (ou clé polygonale) pour vis d'ancrage de 1/4 po x 2 po (6,4 mm x 5,1 cm)

■Foret de 1 ^1/2 po (3,8 cm) de diamètre pour placard de bois ou métallique

■Scie à guichet

■Pistolet à calfeutrage et composé de calfeutrage résistant aux intempéries

■Ruban adhésif pour conduit

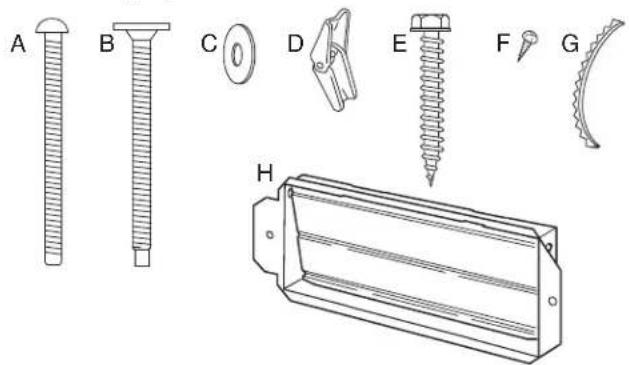

Pièces fournies

Pour la commande de pièces, voir la section « Pièces de rechange ».

REMARQUE: Les articles de quincaillerie présentés ci-dessous sont destinés à l'utilisation sur un colombage de bois. En présence d'une structure de mur différente, utiliser les organes de fi xation app opriés.

A. Vis à tête ronde de 3/16-24 x 3 po (2)
B. Vis à tête plate de 1/4-20 x 3 po (2)
C. Rondelles (2)

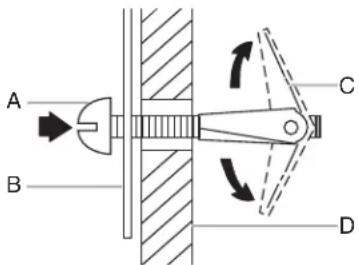

D. Écrous articulés de 3/16 po (2)
E. Vis d'ancrage de 1/4 po x 2 po (2)
F. Vis à tôle de 6 x 3/8 po (2)
G. Garniture pour trou de passage du cordon d'alimentation (1)
H. Module de clapet anti-refl ux (pour décharge à travers le mur ou le toit)

Composants non illustrés :

■Plaque de montage (fi xation à l'arrière e du four à microondes)
■Gabarit de carton (partie de l'emballage)
■Filtres à graisse en aluminium
■Filtres à charbon (selon le modèle, les fi lt es à charbon peuvent ne pas être inclus. Voir les Instructions d'utilisation.)

REMARQUE: Selon le modèle de l'appareil, le fi lt e à graisse en aluminium et le fi lt e à charbon peuvent être combinés.

Matériaux nécessaires

Composants standard pour décharge à travers le mur ou à travers le toit. Voir la section « Spécifi cations/conception d circuit d'évacuation ».

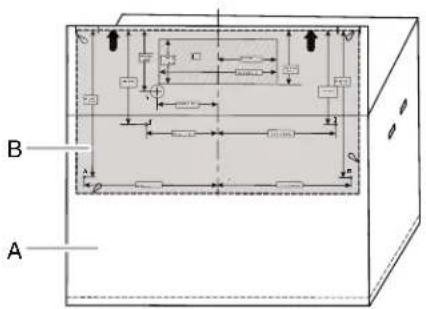

Gabarit en carton séparé

Le gabarit mural et le gabarit de l'armoire supérieure sont intégrés dans le côté arrière de la boîte en carton. Ils sont utilisés comme gabarit pour le mur arrière et gabarit pour l'armoire supérieure. Découper le long des trous perforés pour détacher le gabarit du reste de l'emballage de carton.

1. Couper le long de la ligne pointillée pour séparer le gabarit en carton du côté arrière de la boîte en carton.
2. Placer le gabarit en carton de côté et se référer à celui-ci au moment de l'installation lorsqu'il faut « Mark Rear Wall » (marquer le mur arrière) et « Prepare Upper Cabinet » (préparer l'armoire supérieure).

B A

A. Côté arrière de la boîte en carton.
B. Gabarit en carton (y compris le gabarit pour mur arrière et le gabarit pour l'armoire supérieure).

Exigences d'emplacement

Inspector l'espace où le four à micro-ondes sera installé. L'emplacement d'installation doit disposer de :

■Dimensions minimales à respecter lors de l'installation. Voir l'illustration « Dimensions à respecter lors de l'installation ».

■Au moins un poteau de colombage en bois 2 po x 4 po (5,1 x 10,2 cm), et parement de plâtre ou panneau de gypse d'épaisseur 3/8 po (1 cm) ou plus, dans l'ouverture du placard.

■Capacité de support de charge de 150 lbs (68 kg), ceci incluant le four à micro-ondes et les articles placés à l'intérieur du four à micro-ondes et du placard supérieur.

■Prise de courant électrique reliée à la terre à l'intérieur du placard supérieur. Voir la section « Spécifi cations électriques ».

REMARQUES :

■Dans le cas de l'installation du four à micro-ondes à proximité d'une paroi latérale sur le côté gauche, veiller à laisser un espace libre de 6 po (15,2 cm) ou plus entre le mur et le four à micro-ondes, pour permettre la manoeuvre d'ouverture complète de la porte.

■Certains modèles sont munisd'un epoignéédissimulée. Dans le cas de l'installation du four à micro-ondes près d'une paroi latérale sur le côté droit, laisser un espace libre de 3 po (7,6 cm) ou plus entre le mur et le four à micro-ondes pour permettre d'agripper la poignée intégrée à la porte.

■Les matériaux de certains placards et certains matériaux de construction ne sont pas conçus pour résister à la chaleur émise par le four à micro-ondes lors des opérations de cuisson. Consulter le constructeur de la maison ou le fabricant des placards pour déterminer si les matériaux utilisés pourraient subir un changement de couleur, une déstratifi cation ou d'aut es dommages.

Exigences spéciales

Pour une installation avec décharge murale seulement:

■L'ouverture découpée doit être exempte d'obstruction pour l'ajustement adéquat du conduit, et pour que le clapet antirefl ux puisse manoeuv er complètement et librement.

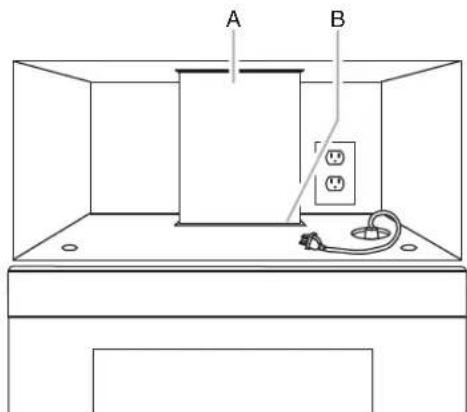

Pour une installation avec décharge à l'extérieur à travers le toit seulement:

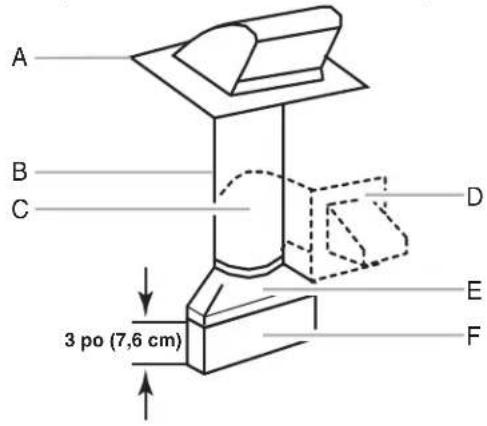

■Si l'on utilise un raccord de transition rectangulaire/rond, on doit disposer d'un espace libre de 3 po (7,6 cm) au-dessus du four à micro-ondes pour que la lame du clapet anti-refl ux puisse manoeuver complètement et librement. Voir l'illustration « Raccord de transition rectangulaire/rond » à la section « Spécifi cations/conception du ci cuit d'évacuation ».

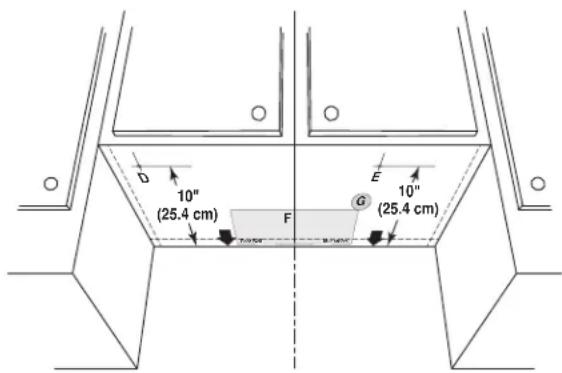

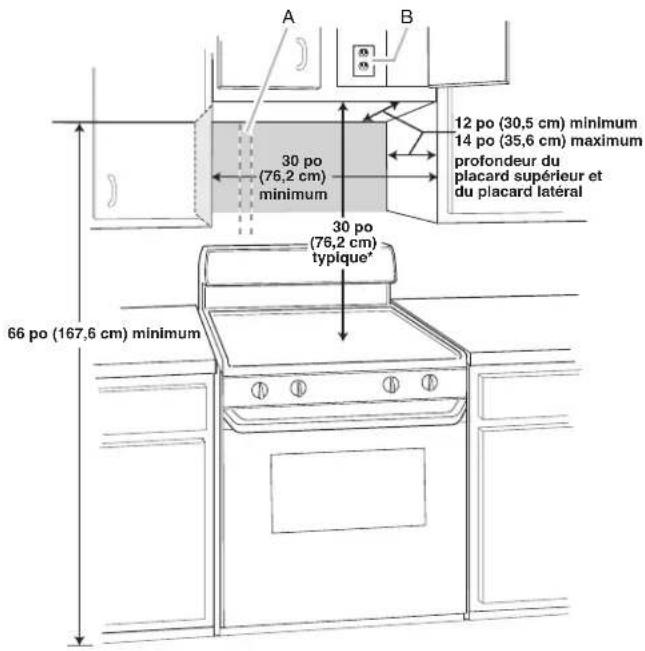

Dimensions à respecter lors de l'installation

REMARQUE : La prise de courant à 3 alvéoles reliée à la terre doit être située à l'intérieur du placard supérieur. Voir la section « Spécifi cations électriques ».

A B 12 po (30,5 cm) minimum 14 po (35,6 cm) maximum profondeur du placard supérieur et du placard latéral 30 po (76,2 cm) minimum 30 po (76,2 cm) typlique* 66 po (167,6 cm) minimum

A. Poteau du colombage mural de 2 po x 4 po B. Prise à 3 alvéoles reliée à la terre

*30 po (76,2 cm) est typique pour une hauteur d'installation de 66 po (167,6 cm). Les dimensions exactes peuvent varier en fonction du type de cuisinière/table de cuisson se trouvant endessous.

REMARQUE : Pour garantir de bons résultats, ne pas obstruer l'ouverture d'évacuation supérieure. Si la profondeur des armoires est de plus de 14 po (35,6 cm), mais pas plus de 15 po (38,1 cm), utiliser l'ensemble de montage de bourrelet pour remplacer la plaque de montage sur le mur. L'ensemble de montage de bourrelet (numéro de pièce W11185746) n'est pas fourni, mais peut être acheté de Whirlpool.

12 po ≤ PLUS PROFOND ≤ 14 po Plaque de montage 1 barre

14 po ≤ PLUS PROFOND ≤ 15 po Support de montage de bourrelet

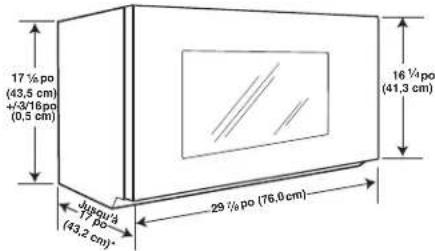

Dimensions du produit

17 ½ po (43,5 cm) +3/16 po (0,5 cm) 16 ¼ po (41,3 cm) Jukqu'à ½ po (43,2 cm)* 29 ¼ po (76,0 cm)

*La profondeur totale du produit varie légèrement selon la conception de la porte.

Spécifi cations électriques

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

Observer les dispositions de tous les codes et règlements en vigueur.

Nécessaire :

■Une alimentation électrique de 120 V, 60 Hz, CA seulement, 15 ou 20 A, protégée par un fusible ou un disjoncteur.

Recommandé :

■Un fusible temporisé ou un disjoncteur temporisé.
■Un circuit distinct exclusif à ce four à micro-ondes.

INSTRUCTIONS DE LIAISON À LA TERRE

■ Pour tout appareil ménager connecté par un cordon de courant électrique :

Il faut que le four à micro-ondes soit relié à la terre. En cas de court-circuit électrique, la liaison à la terre réduit le risque de choc électrique car le courant électrique dispose d'un itinéraire direct d'acheminement à la terre.

Le four à micro-ondes est doté d'un cordon de courant électrique qui comporte un fil de liaison à la terre, avec broche de liaison à la terre. On doit brancher la fiche sur une prise de courant convenablement installée et reliée à la terre.

AVERTISSEMENT : L'utilisation incorrecte du dispositif de liaison à la terre peut susciter un risque de choc électrique. L'utilisateur qui ne comprend pas bien les instructions de liaison à la terre, ou qui n'est pas certain que le four à micro-ondes soit convenablement relié à la terre, devrait consulter un électricien ou un technicien qualifié.

Ne pas utiliser un câble de rallonge. Si le cordon de courant électrique est trop court, demander à un électricien ou un technicien qualifié d'installer une prise de courant à proximité du four à micro-ondes.

CONSERVEZ CES INSTRUCTIONS

INSTRUCTIONS D'INSTALLATION

Dépose de la plaque de montage

Selon votre modèle, la plaque de montage peut se trouver soit dans l'emballage en mousse, soit fi xée à l'arrière du four à micro-ondes.

REMARQUE : Couvrir la surface de travail pour éviter de l'endommager.

1. Retirer de la cavité du four à micro-ondes tous les articles qui peuvent s'y trouver.
2. Si la plaque de montage est fi xée sur la partie arrière du four à micro-ondes, la retirer et la mettre de côté.
3. Utiliser du ruban adhésif pour immobiliser la porte fermée du four à micro-ondes afi n qu'elle ne puisse pas s'ouvrir duran la manipulation du four.

REMARQUE : Pour éviter d'endommager le four à micro-ondes, ne pas prendre prise sur la porte ou la poignée de la porte durant la manipulation du four à micro-ondes.

Réorientation du moteur du ventilateur

Le four à micro-ondes a été confi guré à l'usine pou une installation avec recyclage de l'air. Pour la décharge de l'air aspiré à travers le mur ou à travers le toit, on doit modifi er le système de ventilation du fou.

REMARQUE : Si le produit est destiné à être utilisé avec recyclage de l'air, ne pas tenir compte de cette section. Conserver le module du clapet pour le cas où une autre méthode d'évacuation serait utilisée ultérieurement ou dans le cas où le four à micro-ondes serait réinstallé ultérieurement en un autre endroit, avec décharge à l'extérieur à travers le mur ou à travers le toit.

Pour une installation avec décharge murale seulement

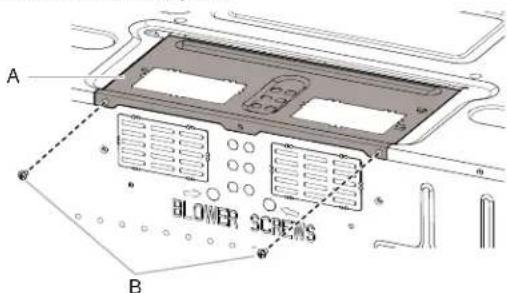

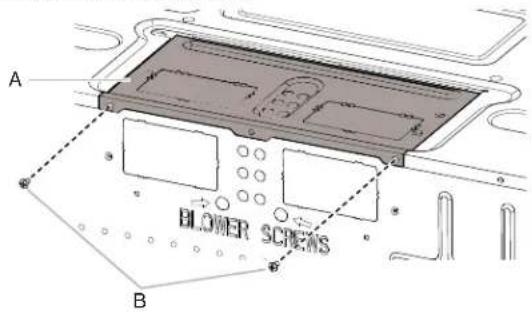

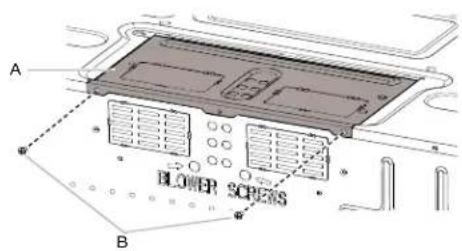

1. Ôter les vis fi xant la plaque de support du clapet à la partie arrière du four à micro-ondes et les garder pour plus tard.

A BLOWER SCREENS B

A. Plaque de support du clapet anti-refl ux B. Vis

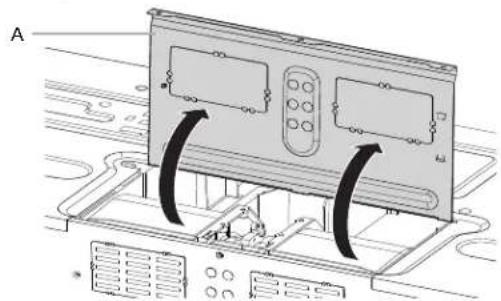

1. Tourner et maintenir la plaque de support du clapet à la verticale, comme illustré.

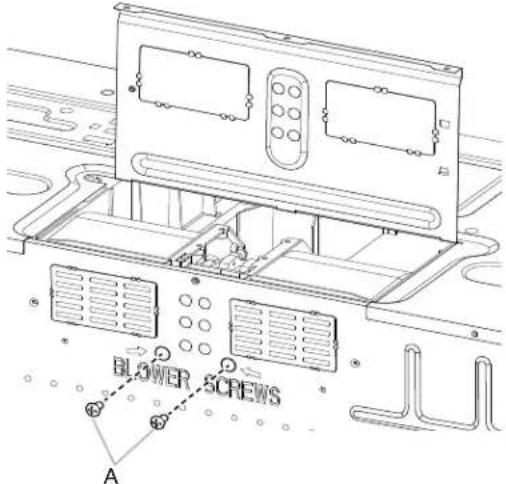

1. Retirer deux vis de ventilateur fi xant le moteur du ventilateur au four à micro-ondes et les garder pour plus tard.

BLOWER SCREWS A

A. Vis du ventilateur (dans des trous encastrés)

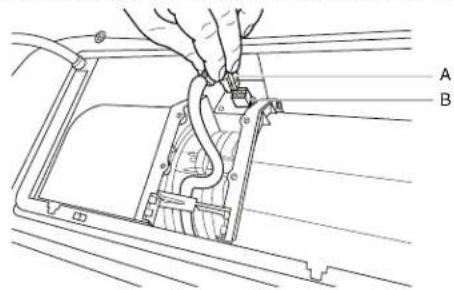

1. Débrancher le fi l du moteur de ventilateur du connecteur.

A. Fil du moteur de ventilateur B. Connecteur

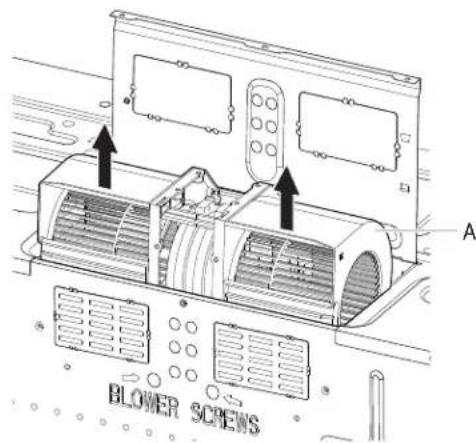

1. Sortir le moteur du four à micro-ondes et le garder pour plus tard.

A BLOWER SCRENS

A. Moteur du ventilateur

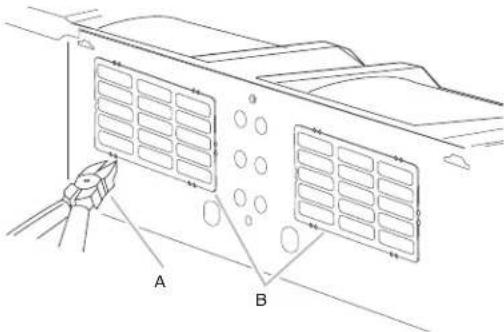

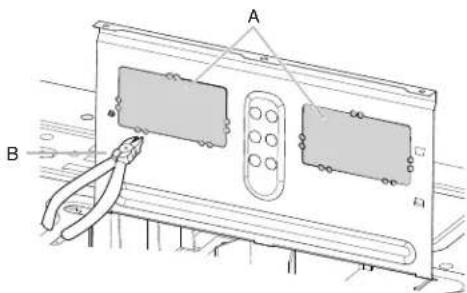

1. Utiliser une pince coupante pour découper doucement les points de fixation rectangulaires des couvercles de fermeture.

A B

A. Pince coupante diagonale
B. Couvercles de fermeture rectangulaire du clapet

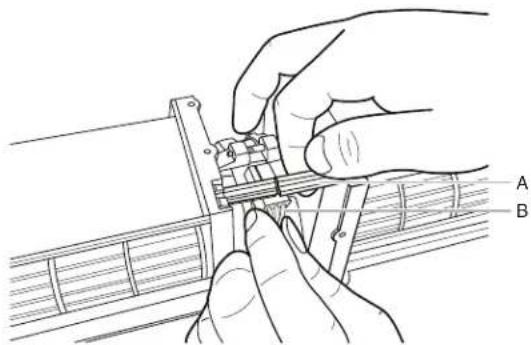

1. Tenir le fi I du moteur, placer le fi I à travers le pont du moteur de ventilateur.

A. Pont du moteur de ventilateur
B. Fil du moteur de ventilateur

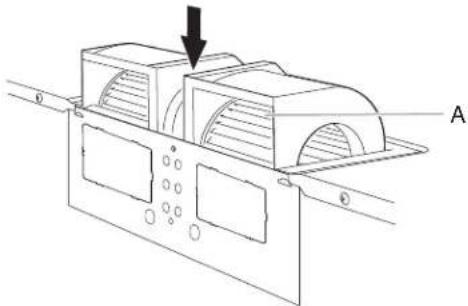

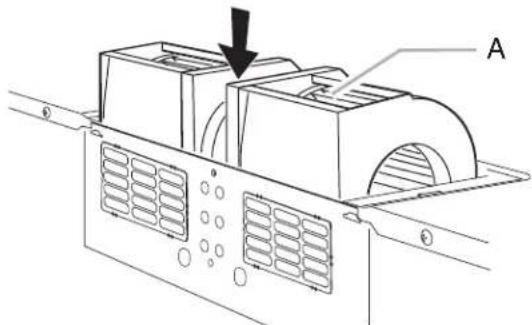

1. Abaisser le moteur de ventilateur pour le réinsérer dans le four à micro-ondes. L'orifi ce de sortie fait face vers l'arrière du four à micro-ondes.

A. Orifi ce de sortie

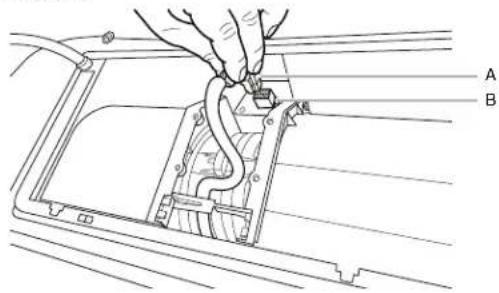

1. Rebrancher le fi I du moteur de ventilateur dans le connecteur.

A B

A. Fil du moteur de ventilateur
B. Connecteur

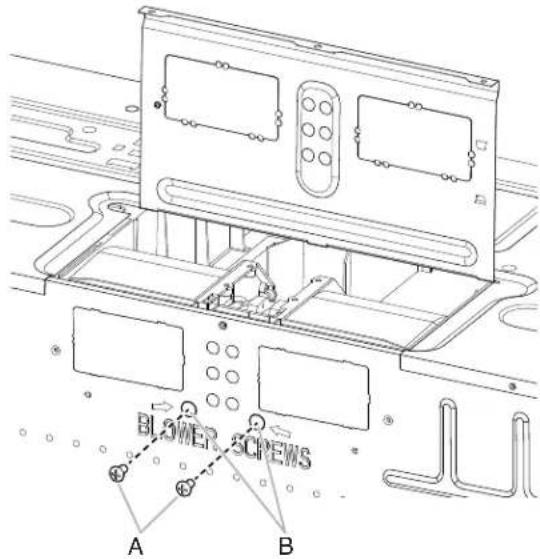

1. Fixer de nouveau les deux vis du ventilateur dans les trous encastrés situés à l'arrière du four à micro-ondes.

BLower Screws A B

A. Vis
B. Trous encastrés

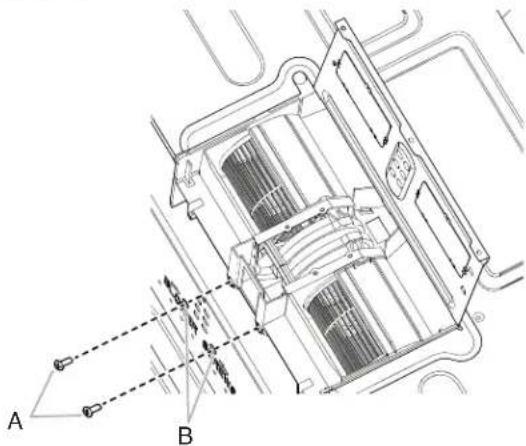

1. S'assurer que les deux vis sont bien fi xées dans les trous de vis du moteur de ventilateur pour que le moteur ne puisse pas bouger.

A. Vis
B. Trous de vis du moteur de ventilateur

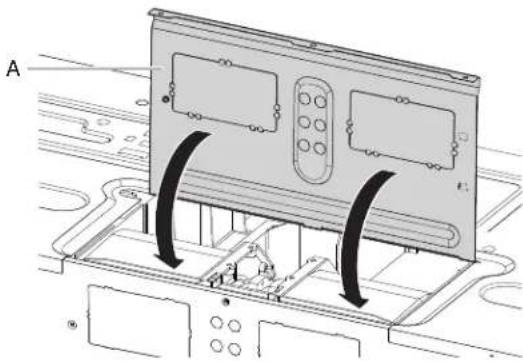

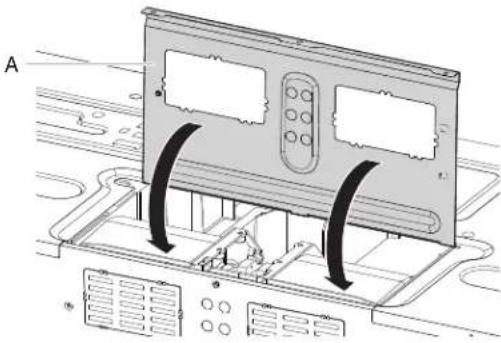

1. Remettre la plaque de support du clapet à sa position horizontale d'origine.

A

A. Plaque de support du clapet

1. Fixer la plaque de support du clapet à l'aide des deux vis qui ont été retirées à l'étape 1.

A BLOWER SCRENS B

A. Plaque de support du clapet B. Vis

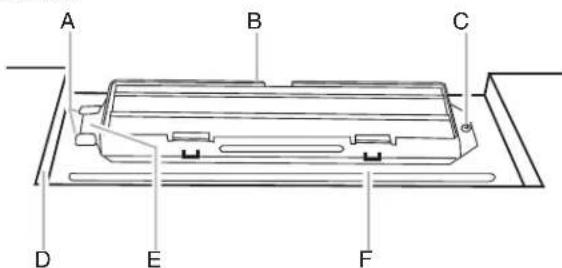

Pour une installation avec décharge à l'extérieur à travers le toit seulement

1. Répéter l'étape 1 de « Pour une installation avec décharge murale seulement ».
2. Répéter l'étape 2 de « Pour une installation avec décharge murale seulement ».
3. Répéter l'étape 3 de « Pour une installation avec décharge murale seulement ».
4. Répéter l'étape 4 de « Pour une installation avec décharge murale seulement »
5. Répéter l'étape 5 de « Pour une installation avec décharge murale seulement »
6. Utiliser une pince coupante diagonale pour découper doucement les couvercles du conduit rectangulaire aux perforations du clapet antiretour

A. Couvercles de fermeture rectangulaire B. Pince coupante diagonale

1. Abaisser le moteur de ventilateur pour le réinsérer dans le four à micro-ondes. Les orifi ces de sortie font face vers le haut du four à micro-ondes.

A. Orifi ce de sorti

IMPORTANT: Si le moteur du ventilateur n'est pas positionné avec le côté plat orienté vers l'arrière du four à micro-ondes (comme illustré), le rendement sera médiocre.

1. Rebrancher le fi I du moteur de ventilateur dans le connecteur.
2. Fixer de nouveau les deux vis du ventilateur dans les trous encastrés situés à l'arrière du four à micro-ondes.
3. S'assurer que les deux vis sont bien fi xées dans les trous de vis du moteur de ventilateur pour que le moteur ne puisse pas bouger.
4. Remettre la plaque de support du clapet à sa position horizontale d'origine.

A

A. Plaque de support du clapet

1. Fixer la plaque de support du clapet à l'aide des deux vis qui ont été retirées à l'étape 1.

A BLOWER SCREENS B

A. Plaque de support du clapet B. Vis

Identifi er la position du/des poteau(x) du colombage mural

REMARQUE : S'il n'y a aucun poteau du colombage mural dans la zone délimitée par l'ouverture dans le placard supérieur, ne pas installer le four à micro-ondes.

Voir les illustrations à la section « Confi gurations possibles d colombage mural ».

1. Utiliser un détecteur magnétique pour localiser dans l'ouverture les rives du/des poteau(x) du colombage mural.
2. Marquer la position du centre de chaque poteau du colombage, et tracer l'axe de chaque poteau à l'aide d'un fi I à plomb.oir les illustrations à la section « Confi gurations possibles du colombage mural ».

Confi gurations possibles du colombage mural

Les illustrations ci-dessous présentent des exemples de configurations préférées d'installation avec la plaque de montage.

Aucun poteau du colombage à la position des trous d'angle

Aucun poteau du colombage à la position des trous d'angle

Si le poteau de colombage mural se trouve à 6 po (15,2 cm) ou moins de l'axe central vertical (voir la section « Tracé sur le mur arrière »), seule une installation sans décharge à l'extérieur (recyclage) ou une installation avec décharge par le toit peut être réalisée.

Un trou d'angle face à un poteau du colombage mural

Deux trous d'angle face à des poteaux du colombage mural

A. Trous d'angle (sur la plaque de montage)
B. Axe vertical central de l'ouverture dans le placard
C. Axes centraux de poteau du colombage
D. Trous pour vis d'ancrage
E. Pattes de support
F. Repères centraux sur la plaque de montage

Tracé sur le mur arrière

Le four à micro-ondes doit être fi xé sur au moins un poteau d colombage mural, et de préférence sur deux poteaux; on utilise pour cela au moins une vis d'ancrage, et de préférence deux vis.

1. Utiliser un mètre ruban; déterminer et marquer clairement la position de l'axe central vertical de l'ouverture.

A

A. Axe central

1. Aligner le marquage central du gabarit de carton avec l'axe central sur le mur, en faisant attention qu'il soit bien de niveau et que le haut du gabarit de carton soit bien positionné bout à bout avec le bas de l'armoire.

REMARQUES :

■Si le bord avant de l'armoire supérieure est plus bas que le bord arrière, abaisser le gabarit de carton de manière à ce que son sommet soit au même niveau que le bord avant de l'armoire.
■Si le gabarit de carton est endommagé ou inutilisable, mesurer et inscrire les dimensions sur le mur, comme décrit à l'étape 4.

A C D B

A. Mur arrière
B. Gabarit de carton
C. Le sommet du gabarit de carton doit être aligné avec le bord avant de l'armoire.
D. Rive avant du placard supérieur

1. Tout en maintenant le gabarit de carton en place, marquer l'emplacement des deux trous dans les coins inférieurs et tracer une ligne horizontale en travers du bord inférieur du gabarit de carton. Ils correspondent aux trous d'extrémités de la plaque de montage ainsi qu'au bord inférieur.

2. Ôter le gabarit de carton et vérifi er les points de marquage:

Fond du placard supérieur

15 % po (39,71 cm) 14 ½ po (35,96 cm) 14 ½ po (35,96 cm) 17 ½ po (44,02 cm) Trou d'angle de la plaque de montage Axe central Partie inférieure de la plaque de montage

■L'axe de la rive inférieure doit être situé à 17 13 po (44,02 cm) de la partie inférieure du placard supérieur et doit être d'aplomb.

■Les trous d'angle doivent être situés à 15 ^5/8 po (39,71 cm) de la rive inférieure du placard supérieur et doivent être alignés les uns avec les autres. Chacun doit être situé à 14 ^1/6 po (35,96 cm) de l'axe central.

1. Une fois les brides de support orientées vers l'avant (voir les illustrations de la section « Iden n de la positio du/des poteau(x) du colombage mural »), aligner le tracé du centre de la plaque de montage avec l'axe central sur le mur, en s'assurant que sa rive inférieure est alignée avec l'axe horizontal tracé à l'étape trois et que les trous d'angle sont correctement indiqués. S'assurer que la plaque de montage est d'aplomb.
2. Tout en maintenant la plaque de montage en place, trouver l'axe central/les axes centraux des poteaux du colombage marqué(s) à l'étape deux de la section « Iden n d la position du/des poteau(x) du colombage mural », et marquer la position d'au moins une, et de préférence deux, trou(s) à travers la plaque de montage - le plus près possible de l'axe central/des axes centraux de chaque poteau du colombage. Voir les u es 1, 2 et/ou 3 de la section « Confi guration possibles du colombage mural » à la section « Iden n d la position du/des poteau(x) du colombage mural ». Les trous à utiliser de préférence sont ceux qui sont marqués en noir dans les zones grisées.
3. Conserver la plaque de montage à part.

Pour une installation avec décharge murale seulement

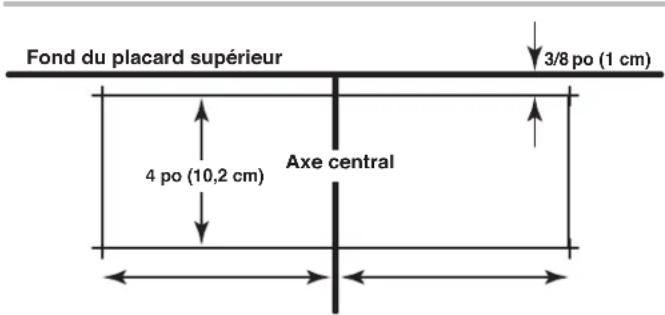

Fond du placard supérieur 3/8 po (1 cm) 4 po (10,2 cm) Axe central

1. Marquer un point sur l'axe central à 3/8 po (1 cm) au-dessous de la rive inférieure du placard supérieur.
2. Utiliser un mètre ruban; marquer un point à 6 po (15,2 cm) de chaque côté de l'axe central.
3. Marquer un point à 4 po (10,2 cm) au-dessous de la marque tracée à l'étape 8.
4. Utiliser une règle; tracer deux lignes horizontales entre les marques tracées aux étapes 8 et 10.
5. Tracer deux lignes verticales à partir des marques faites à l'étape 9 à l'aide d'un fi l à plomb pour obtenir un octangle complet de 12 po x 4 po (30,5 x 10,2 cm). Ce rectangle délimite la zone à découper pour le passage du conduit d'évacuation.
6. Découper un trou de 3/4 po (19 mm) dans un coin de la zone à découper.
7. À l'aide d'une scie à guichet, découper la zone à découper pour le passage du conduit d'évacuation.

Perçage de trous dans le mur arrière

En plus de la fi xation sur au moins un poteau du colombage, o doit également fi xer la plaque de montage sur le mur au nivea des deux trous d'angle. Si la position des trous d'angle ne coïncide pas avec celle des poteaux du colombage mural, utiliser deux vis à tête ronde de 3/16-24 x 3 po avec écrou articulé; s'il y a un trou d'angle en coïncidence avec le poteau de colombage, utiliser une vis d'ancrage et une vis à tête ronde de 3/16-24 x 3 po avec écrou articulé; si les deux trous coïncident avec les poteaux de colombage mural, utiliser deux vis d'ancrage. On présente cidessous trois confi gurations d'installation.

Aucun poteau du colombage à la position des trous d'angle (Figures 1 et 2)

1. Percer des trous de 5/8 po (16 mm) à travers le mur à l'emplacement des deux trous d'angle marqués à l'étape 3 de la section « Tracé sur le mur arrière ».
2. Percer un ou plusieurs trous de 3/16 po (5 mm) dans le(s) poteau(x) de colombage mural à l'emplacement du/des trou(s) d'angle marqué(s) à l'étape 6 de la section «Tracé sur le mur arrière ». Voir les fi gures 1 et 2 du paragraphe « Confi gurations possibles d u colombage mural » à la sectio « Identifi cation de la position du/des poteau(x) du colombag mural ».

Poteau du colombage mural à un trou d'angle (Figure 3)

1. Percer un trou de 3/16 po (5 mm) à travers le poteau de colombage mural à l'emplacement du trou d'angle marqué à l'étape 3 dans « Tracé sur le mur arrière ».
2. Si l'on souhaite fi xer l'appareil sur un second poteau du colombage mural, percer un trou de 3/16 po (5 mm) dans le poteau du colombage mural à l'emplacement de l'autre trou marqué à l'étape 6 dans « Tracé sur le mur arrière ». Voir la fi gure 3 dans le paragraphe « Confi gurations possibles d colombage mural » à la section « Identifi cation de la positio du/des poteau(x) du colombage mural ».
3. Percer un trou de 5/8 po (16 mm) à travers le mur au niveau de l'autre trou d'angle.

Poteaux du colombage mural aux deux trous d'angle (Figure 4)

1. Percer des trous de 3/16 po (5 mm) à travers les poteaux ducolombage mural à l'emplacement des trous d'angle marqués à l'étape 3 dans « Tracé sur le mur arrière ».

Fixation de la plaque de montage sur le mur

REMARQUE : Fixer la plaque de montage sur le mur, dans les deux trous d'angle percés dans les poteaux du colombage et/ou à travers le panneau de gypse à l'aide de vis à tête ronde de 3/16-24 x 3 po avec écrou articulé ou vis d'ancrage de 1/4 x 2 po.

Voir les illustrations du paragraphe « Confi gurations possible du colombage mural » à la section « Identifi cation de la positio du/des poteau(x) du colombage mural ».

Aucun poteau du colombage à la position des trous d'angle (Figures 1 et 2)

REMARQUE : La plaque de montage doit être fi xée sur le mur e sur au moins un poteau de colombage, ainsi qu'aux deux angles.

1. Alors que les pattes de support de la plaque de montage sont orientées vers l'avant, insérer des vis à tête rondede 3/16-24 x 3 po dans les deux trous d'angle de la plaque de montage.

2. Engager un écrou articulé sur chaque vis par l'arrière de la plaque de montage. Veiller à disposer de suffi sammen d'espace pour que les écrous articulés puissent traverser le panneau de gypse et se déployer à l'intérieur de la cavité murale.

A B C

A. Vis à tête ronde de 3/16-24 x 3 po
B. Plaque de montage
C. Écrou articulé à ressort

1. Positionner la plaque de montage sur le mur.
2. Pousser les deux vis avec écrou articulé à travers le panneau de gypse; visser les vis à la main pour vérifi er que chaque écrou articulé s'est déployé et prend appui contre le panneau de gypse.

A B C D

A. Vis à tête ronde de 3/16-24 x 3 po
B. Plaque de montage
C. Écrou articulé à ressort
D. Panneau de gypse

1. Insérer la/les vis d'ancrage dans le/les trou(s) percé(s) dans le(s) poteau(x) de colombage mural à l'étape 2 du paragraphe « Aucun poteau du colombage à la position des trous d'angle » de la section « Perçage des trous dans le mur arrière ».
2. Contrôler l'alignement de la plaque de montage; veiller à établir un bon aplomb.
3. Serrer solidement toutes les pièces d'ancrage (vis et boulons).

Poteau du colombage mural à un trou d'angle (Figure 3)

1. Alors que les pattes de support de la plaque de montage sont orientées vers l'avant, insérer une vis à tête ronde de 3/16-24 x 3 po dans le trou d'angle coïncidant avec le trou de 5/8 po (16 mm) percé à l'étape 3 du paragraphe « Poteau du colombage mural à un trou d'angle » de la section « Perçage des trous dans le mur arrière ».
2. Engager un écrou articulé sur la vis par l'arrière de la plaque de montage. Veiller à disposer de suffi samment d'espac pour que l'écrou articulé puisse traverser le panneau de gypse et se déployer à l'intérieur de la cavité murale.
3. Positionner la plaque de montage sur le mur.
4. Pousser la vis avec écrou articulé à travers le panneau de gypse; visser la vis à la main pour vérifi er que chaque écrou articulé s'est déployé et prend appui contre le panneau de gypse.
5. Insérer une vis d'ancrage dans le trou d'angle restant.

6. Si l'on souhaite fi xer également l'appareil sur un second poteau du colombage mural, insérer une vis d'ancrage dans l'autre trou percé à l'étape 2 du paragraphe « Poteau du colombage mural à un trou d'angle » de la section « Perçage des trous dans le mur arrière ».

7. Contrôler l'alignement de la plaque de montage; veiller à établir un bon aplomb.

8. Serrer solidement la/les vis d'ancrage et le boulon.

Poteaux du colombage mural aux deux trous d'angle (Figure 4)

1. Positionner la plaque de montage sur le mur.
2. Insérer les vis d'ancrage dans les deux trous d'angle.
3. Contrôler l'alignement de la plaque de montage; veiller à établir un bon aplomb.
4. Serrer solidement les vis d'ancrage.

Préparation du placard supérieur

1. Interrompre l'alimentation électrique.
2. Retirer tout le contenu du placard supérieur.
3. Placer le gabarit en carton contre le bas de l'armoire supérieure, s'assurer que la ligne centrale du gabarit s'aligne avec la ligne médiane verticale sur le mur arrière.

Les fl èches cor espondant au mur arrière doivent être contre le mur arrière, pour qu'on puisse obtenir l'alignement des trous découpés dans le placard supérieur avec les trous situés au sommet du four à micro-ondes.

REMARQUE :

■Si le mur situé derrière le micro-ondes comporte un revêtement mural partiel (par exemple, un dosseret à carreaux), s'assurer que les flèches cor espondant au mur arrière s'alignent avec la partie la plus épaisse du mur arrière (par exemple, l'épaisseur des carreaux plutôt que le panneau de gypse).

1. Veiller à laisser un espace de 10 po (25,4 cm) entre le mur arrière et les points « D » et « E » sur le gabarit.

D 10" (25.4 cm) F E 10" (25.4 cm) G

1. Percer le trou de diamètre 1 12 po (3,8 cm) dans la zone circulaire grisée « G » du gabarit. Ce trou est utilisé pour le passage du cordon d'alimentation.

REMARQUE : Si le placard supérieur est métallique, la bague de cordon d'alimentation nécessite d'être installée autour du trou de passage du cordon d'alimentation – voir l'illustration.

A B

A. Placard métallique
B. Garniture du trou de passage du cordon d'alimentation

1. Percer des trous de 3/8 po (1 cm) aux points « D » et « E » du gabarit. Ces trous sont utilisés pour le passage de deux vis de 1/4-20 x 3 po avec rondelle, utilisées pour la fixation du fou à micro-ondes contre le placard supérieur.

Pour une installation avec décharge à l'extérieur à travers le toit seulement :

1. Découper un trou de 3/4 po (1,9 cm) dans un coin de la zone ombree rectangulaire « F » sur le gabarit de carton.
2. À l'aide d'une scie à guichet, découper la zone rectangulaire.

Installation du module du clapet anti-refl ux

(pour décharge à travers le mur uniquement)

1. Vérifi er que la lame du clapet anti- efl ux manoeuv e librement et s'ouvre complètement.
2. Positionner le module du clapet anti-refl ux sur la face arrière e du four à micro-ondes afi n que la cha nière de la lame du clapet anti-refl ux soit positionnée dans la partie supérieur e, et que la lame du clapet anti-refl ux s'ouv e sans toucher le four à micro-ondes.

A B C D

A. Face arrière du four à micro-ondes
B. Module du clapet anti-refl ux
C. Lamp du clapet anti-refl ux
D. Vis à tôle de 6 x 3/8 po (2)

1. Fixer le clapet antiretour à l'aide de deux vis à tôle de 6 x 3/8 po.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer le four à micro-ondes.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

IMPORTANT: Le côté du four à micro-ondes où se trouve le module de commande est le plus lourd. Manipuler le four à microondes délicatement.

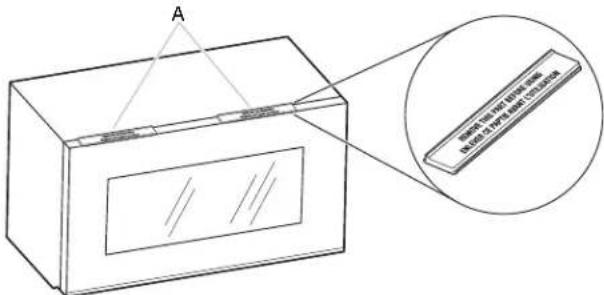

1. Retirer les deux cales d'espacement fi xées au-dessus de la grill de ventilation avant d'utiliser le four à micro-ondes.

A. Cales d'espacement (2)

REMARQUE: Selon le modèle, il pourrait ne pas y avoir de cales d'espacement. S'il n'y a pas de cales d'espacement, commencer à l'étape 2.

1. Placer une rondelle sur chaque vis à tête plate de 1/4-20 x 3 po; placer les vis à l'intérieur du placard supérieur, à proximité des trous de 3/8 po (1 cm).
2. Vérifi er que la porte du four à micro-ondes est fermée, et qu'elle est immobilisée par du ruban adhésif.

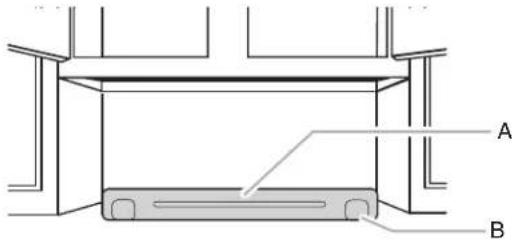

1. Faire intervenir deux personnes ou plus pour soulever le four à micro-ondes et le suspendre aux pattes de support situées en bas de la plaque de montage.

REMARQUE : Pour éviter d'endommager le four à micro-ondes, ne pas prendre prise sur la porte ou la poignée de la porte durant les manutentions du four à micro-ondes.

A B

A. Plaque de montage
B. Pattes de support

1. Alors que l'avant du four à micro-ondes est encore incliné, enfi ler le co don d'alimentation à travers le trou de passage percé dans le fond du placard supérieur.

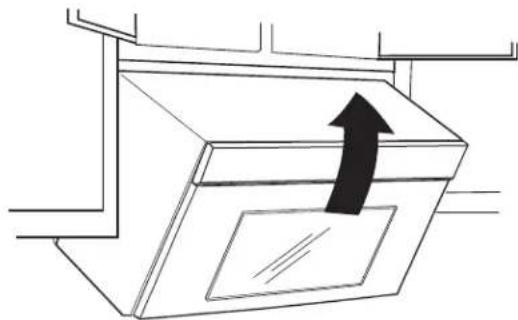

1. Redresser le four à micro-ondes vers le placard supérieur.

REMARQUE : En cas d'évacuation à travers le mur, veiller à ce que le clapet anti-refl ux s'insè e facilement dans le conduit dans l'ouverture du mur.

1. Pousser le four à micro-ondes contre la plaque de montage; maintenir le four en place.

REMARQUE : Si aucun autre ajustement de la position du four à micro-ondes n'est nécessaire, omettre les étapes 7-9.

1. Si un ajustement est nécessaire, faire pivoter le four à microondes vers le bas. Faire intervenir deux personnes ou plus pour soulever le four à micro-ondes et le dégager de la plaque de montage; placer le four à part sur une surface couverte.

2. Desserrer les vis de la plaque de montage. Ajuster la plaque de montage et resserrer les vis.

3. Répéter les étapes 3-6.

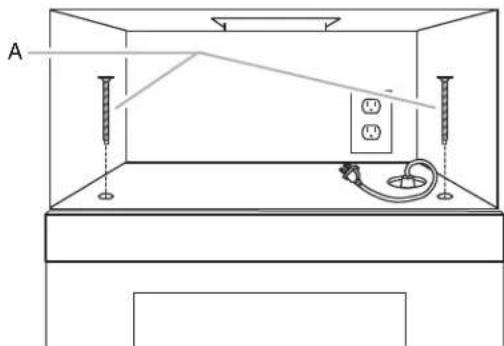

4. Alors que le four à micro-ondes est centré, et tandis qu'au moins une personne le maintient en place, insérer les vis à travers le placard supérieur et dans le four à micro-ondes. Serrer les vis jusqu'à ce qu'il ne reste aucun espace entre le placard supérieur et le four à micro-ondes.

REMARQUES:

■Certaines confi gurations du placa d supérieur nécessitent l'emploi de vis plus longues ou plus courtes que 3 po (7,6 cm). Acheter les vis nécessaires plus longues ou plus courtes dans une quincaillerie locale.

■Un serrage excessif des vis peut provoquer une déformation (gauchissement) du sommet du four à micro-ondes. Pour éviter un gauchissement, on peut ajouter des cales d'appui en bois (fournies par l'installateur). L'épaisseur des cales doit correspondre à l'épaisseur de l'espace résiduel entre le fond du placard supérieur et le four à micro-ondes.

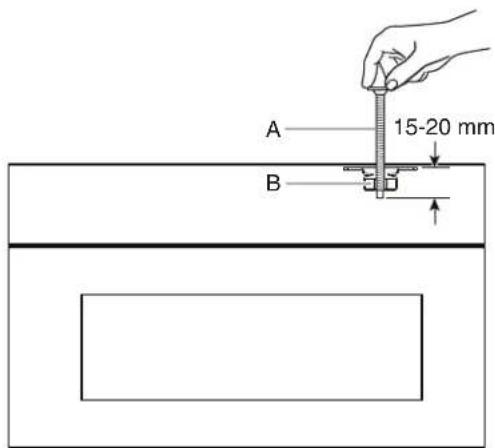

REMARQUE : Afi n d'éviter d'endommager l'écrou de montage, visser d'abord les boulons dans les trous d'écrou de montage à la main jusqu'en profondeur de 15 à 20 mm en veillant à ce que les boulons s'enfi lent correctement. Serrer ensuite les boulons à l'aide d'un outil.

A 15-20 mm B

A. Boulon

B. Écrou de montage

Pour une installation avec décharge à l'extérieur à travers le toit seulement

1. Insérer le module du clapet anti-refl ux à travers l'ouvertu e découpée dans le placard supérieur, de telle manière que la patte longue du module du clapet anti-refl ux puisse glisse sous les pattes d'arrimage relevées de la plaque de support du clapet. Fixer ensuite à l'aide d'une vis à tôle de 6 x 3/8 po.

REMARQUE : Il n'est pas possible d'installer la vis si le module du clapet anti-refl ux n'est pas positionné comme on le voit su l'illustration.

A B C D E F

A. Pattes d'arrimage relevées
B. Module du clapet anti-refl ux
C. Vis à tôle de 6 x 3/8 po
D. Ouverture découpée dans le placard supérieur
E. Patte longue
F. Plaque de support du clapet

1. Connecter le conduit d'évacuation au module du clapet anti-refl ux.

A B

A. Conduit d'évacuation
B. Module du clapet anti-refl ux (sous le conduit d'évacuation)

Achever l'installation

1. Installer les fi It es. Voir les Instructions d'utilisation pour la mise en place des fi It es.

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

1. Brancher le four à micro-ondes sur une prise à trois alvéoles reliée à la terre.

2. Reconnecter la source de courant électrique.

3. Contrôler le fonctionnement du four à micro-ondes : placer sur le plateau rotatif 1 tasse (250 mL) d'eau, et programmer une période de cuisson de 1 minute à la puissance maximale (100 %). Faire fonctionner le ventilateur d'extraction pour tester son fonctionnement.

4. Si le four à micro-ondes ne fonctionne pas :

■Déterminer si un fusible est grillé ou si un disjoncteur s'est déclenché. Remplacer le fusible ou réenclencher le disjoncteur. Si le problème persiste, appeler un électricien.

■Vérifi er que le co don d'alimentation est correctement branché sur une prise de courant à trois alvéoles reliée à la terre.

■Pour l'information relative au dépannage, consulter les Instructions d'utilisation.

L'installation est maintenant terminée.

Conserver ces instructions d'installation pour une éventuelle réutilisation future

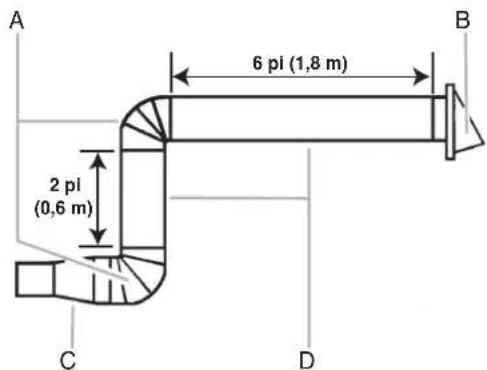

SPÉCIFICATIONS/CONCEPTION DU CIRCUIT D'ÉVACUATION

Cette section présente de l'information de référence uniquement, à l'intention des architectes/concepteurs et constructeurs.

REMARQUES :

■Les matériaux du circuit d'évacuation nécessaires à l'installation ne sont pas fournis avec l'ensemble four à micro-ondes/hotte.

■ On déconseille l'emploi d'un conduit métallique flexible.

■Pour éviter d'éventuelles détériorations du produit, veiller à ce que l'air aspiré soit déchargé à l'extérieur (sauf dans le cas d'une installation avec recyclage). Veiller à ce que l'air aspiré ne soit pas déchargé dans un espace fermé dissimulé : cavités murales ou un plafond, grenier, vide sanitaire ou garage.

Recommandations pour une installation optimale du circuit d'évacuation:

■Utiliser une bouche de décharge (murale ou sur toit) comportant un clapet anti-refl ux à l'arrière e.

■Utiliser un conduit métallique rigide.

■Utiliser l'itinéraire d'acheminement le plus direct; minimiser la longueur du circuit et le nombre de coudes pour obtenir un fonctionnement effi cace.

■Utiliser des conduits de taille uniforme.

■Assurer l'étanchéité de toutes les jointures du système d'évacuation avec du ruban adhésif pour conduits.

■Utiliser un composé de calfeutrage pour assurer l'étanchéité autour de la bouche de décharge (murale ou sur toit).

■Ne pas connecter ensemble deux raccords coudés, pour optimiser la performance de la hotte.

Dans le cas d'une décharge à travers le mur, veiller à disposer d'un espace libre suffi sant à l'intérieur du mur pour que le clape anti-refl ux puisse manoeuv er librement.

Dans le cas d'une décharge à travers le toit, si on doit utiliser un raccord de transition (rectangulaire/rond), veiller à disposer d'un espace libre d'au moins 3 po (7,6 cm) entre le sommet du four à micro-ondes et le raccord de transition. Voir l'illustration « Raccord de transition rectangulaire/rond ».

Décharge à travers le toit

Bouche de décharge sur toit

Décharge à travers le mur Bouche de décharge murale

Raccord de transition rectangulaire/rond

REMARQUE : On doit disposer d'un espace libre de 3 po (7,6 cm) ou plus entre le sommet du four à micro-ondes et le raccord de transition rectangulaire/rond pour que le clapet anti-refl ux puiss manoeuvrer librement et complètement.

A B C D E F 3 po (7,6 cm)

A. Bouche de décharge sur toit
B. Conduit rond de dia 6 po (15,2 cm) minimum
C. Coude (pour décharge murale uniquement)
D. Bouche de décharge murale
E. Raccord de transition rectangulaire/rond de 3 14 po x 10 po à dia 6 po (8,3 x 25,4 cm to 15,2 cm)
F. Raccord d'extension, hauteur de 3 po (7,6 cm) minimum

Raccords standard recommandés

Les longueurs équivalentes suivantes doivent être utilisées pour calculer la longueur du circuit d'évacuation. Voir les exemples dans la section « Longueur recommandée du circuit d'évacuation ».

A

B

C

D
E

A. Raccord de transition rectangulaire/rond : 3 1/4 po x 10 po à 6 po = 5 pi (8,3 x 25,4 cm à 15,2 cm = 1,5 m)
B. Bouche de décharge sur toit : 3 1/4 po x 10 po = 24 pi (8,3 x 25,4 cm = 7,3 m)
C. Coude à 90° : 3 1/4 po x 10 po = 25 pi (8,3 x 25,4 cm = 7,6 m)
D. Coude à 90°: 6 po = 10 pi (15,2 cm = 3 m)
E. Bouche de décharge murale : 3 1/4 po x 10 po = 40 pi (8,3 x 25,4 cm = 12,2 m)
F. Coude à 45° : 6 po = 5 pi (15,2 cm = 1,5 m)
G. Coude plat à 90°: 3 ¼ po x 10 po = 10 pi (8,3 x 25,4 cm = 3 m)

Longueur recommandée du circuit d'évacuation

On doit utiliser un conduit rectangulaire de 3 ¼ po x 10 po (8,3 x 25,4 cm), ou un conduit rond de dia. 6 po (15,2 cm).

La longueur totale du circuit d'évacuation, ceci incluant les sections de conduit rectilignes, coude(s), raccords de transition et bouche de décharge murale ou sur toit, ne doit pas dépasser l'équivalent de 140 pi (42,7 m) quel que soit le type de conduit. Voir la section «Raccords standard recommandés» pour les équivalences de longueurs.

Pour optimiser la performance, ne pas utiliser plus de trois coudes à 90°.

Pour calculer la longueur équivalente du système nécessaire, totaliser les valeurs de longueur équivalente pour tous les composants utilisés dans le circuit. Voir les exemples suivants:

Circuit d'évacuation de 3 ¼ po x 10 po (8,3 x 25,4 cm) = longueur totale 73 pi (22,2 m)

A 6 pi (1,8 m) 2 pi (0,6 m) C B

A. Un coude à 90° de 3 ¼ po x 10 po (8,3 x 25,4 cm) = 25 pi (7,6 m)
B. Un bouche de décharge murale = 40 pi (12,2 m)
C. Sections de conduit rectiligne de 2 pi (0,6 m) + 6 pi (1,8 m) = 8 pi (2,4 m)

Circuit d'évacuation de dia. 6 po (15,2 cm) = longueur totale 73 pi (22,2 m)

A 6 pi (1,8 m) 2 pi (0,6 m) C D B

G

A. Deux coudes à 90° = 20 pi (6,1 m)
B. Un bouche de décharge murale = 40 pi (12,2 m)
C. Un raccord de transition conduit rectangulaire/conduit rond = 5 pi (1,5 m)
D. Sections de conduit rectiligne 2 pi (0,6 m) + 6 pi (1,8 m) = 8 pi (2,4 m)

Si le circuit d'évacuation existant est fait de conduit rond, on doit utiliser un raccord de transition de conduit rectangulaire à conduit rond. De plus, on devra utiliser une extension de conduit rectangulaire de 3 po (7,6 cm) entre le module du clapet anti-refl ux et le raccord de transition rectangulaire/rond pour éviter toute entrave à la manoeuvre du clapet anti-refl ux.

ASSISTANCE

Appeler le marchand local autorisé ou le centre de service agréé. Lors de l'appel, vous aurez besoin des numéros de modèle et de série du four à micro-ondes. Les deux numéros peuvent être trouvés sur la plaque signalétique située derrière la porte du four à micro-ondes, sur le châssis avant du four à micro-ondes.

Si une assistance supplémentaire est nécessaire, composer le numéro sans frais ou consulter notre site Web indiqué dans le Guide d'utilisation.

Pièces de rechange

S'il est nécessaire de remplacer n'importe quel élément du matériel d'installation, contactez-nous au numéro sans frais indiqué dans les Instructions d'utilisation.

Vous trouverez ci-après une liste des pièces de rechange disponibles. Vous aurez besoin du numéro de modèle situé sur la partie avant face à l'ouverture du four à micro-ondes, derrière la porte.

■Registre
■Plaque de montage
■Gabarit pour placard supérieur
■Ensemble de vis de montage (incluant les pièces A-G présentées à la section « Pièces fournies » à la section « Outillage et pièces »)

Accessoires

Des trousses de panneaux de remplissage sont disponibles auprès du marchand; les utiliser lors de l'installation de ce four à micro-ondes dans une ouverture de 36 po (91,4 cm) ou 42 po (106,7 cm) de large. Les panneaux de remplissage sont vendus par paire. La largeur de chaque panneau est de 3 po (7,6 cm).

A. Panneaux de remplissage

Trousse de panneau de remplissage numéro

8171336 Blanc

8171337 Noir

8171338 Biscuit

8171339 Acier inoxydable

99403 Amande

Consulter le marchand local autorisé ou le centre de service agréé pour les détails.

Remarques
