Type de produit	Table de cuisson à induction
Marque	NEFF
Modèle	T66YYY4C0
Dimensions (L x P x H)	Environ 60 x 52 x 5 cm (standard)
Poids	Environ 12 kg
Alimentation	230 V / 400 V, classe de protection I
Type de foyer	Induction
Nombre de foyers	4 (estimation)
Fonctions principales	Cuisson par induction avec zones flexibles
Nettoyage	Nettoyer avec un chiffon humide après refroidissement
Sécurité	Aimants permanents, distance de 10 cm pour implants, arrêt automatique
Installation	Encastrée, nécessite ventilation, distance minimale 65 mm sous tiroir
Raccordement électrique	Par un professionnel agréé, câble fourni jusqu'à 2,20 m
Documents fournis	Notice d'utilisation (32 pages), schéma de raccordement
Garantie	Garantie constructeur (se référer aux conditions)

FOIRE AUX QUESTIONS - T66YYY4C0 NEFF

Quelle est la distance minimale à respecter avec un stimulateur cardiaque ?

L'appareil contient des aimants permanents. Les personnes portant un implant électronique doivent respecter une distance minimale de 10 cm avec l'appareil.

Puis-je installer la table de cuisson au-dessus d'un four ?

Oui, à condition que la distance entre la partie supérieure du plan de travail et la façade du four soit de 30 mm et que la distance entre le four et la table de cuisson soit d'au moins 5 mm.

Quel type de raccordement électrique est nécessaire ?

L'appareil est de classe de protection I et nécessite une prise avec conducteur de protection. Le raccordement doit être effectué par un professionnel agréé selon le schéma fourni.

Puis-je utiliser un câble d'alimentation plus long ?

Utilisez uniquement le câble fourni ou un câble du service après-vente. Des câbles jusqu'à 2,20 m sont disponibles.

Comment nettoyer la table de cuisson ?

Nettoyez la surface avec un chiffon humide après refroidissement. N'utilisez pas de produits abrasifs.

Que faire si l'affichage indique 'L400u E500B' ?

Cette erreur signifie que l'appareil n'est pas correctement raccordé. Débranchez l'alimentation et vérifiez le branchement du câble selon le schéma.

Quelle épaisseur minimale pour le plan de travail ?

Le plan de travail doit être résistant à la chaleur (au moins 90 °C) et supporter une charge d'environ 60 kg. Pour les plans minces, utilisez un renfort.

Puis-je installer la table de cuisson au-dessus d'un tiroir ?

Oui, en respectant une distance de 65 mm entre la surface du plan de travail et la partie supérieure du tiroir pour assurer la ventilation.

Quel type de joint utiliser pour l'étanchéité ?

N'utilisez pas de silicone. Pour les plans de travail carrelés, utilisez un joint en silicone thermorésistant pour les joints du carrelage.

Comment démonter l'appareil si nécessaire ?

Débranchez l'appareil du réseau électrique, puis poussez la table de cuisson par le bas pour la dégager. Ne faites pas levier avec des outils.

MODE D'EMPLOI T66YYY4C0 NEFF

Lisez attentivement cette notice.
- Seul un spécialiste/agree est autorisé à brancher l'appareil.
- Une installation, une ouverture de l'appareil, un raccordement ou un montage incorrectly annulent la validité de la garantie du produit.
- Avant toute intervention sur l'appareil, coupez l'alimentation électrique.
- Àprous l'installation, s'assurer que l'utilisateur n'a aucun accès aux pieces électriques.
N'utilisez jamais cet apparéil dans un batau ou un vehicule.

Installation en toute sécurité

Respectez les consignes de sécurité lorsqu'ellesignées cet apparéil.

La sécurité de l'appareil à l'utilisation est garantie s'il a été incorpore conformément aux instructions de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé.

AVERTISSEMENT - Danger : magnétisme !

L'appareil contient des aimants permanents.
Ceux-ci peuvent influer sur des implants
électroniques, par ex. des stimulateurs
cardiaques ou des pompes à insuline.

Les personnes portant un implantélectronique doivent donc respecter une distance minimum de 10~cm avec l'appareil.

AVERTISSEMENT - Risque de blessure!

Les pieces accessibles lors de l'installation peuvent partager des arêtes vives et provoquer des coupures.

• Portez des gants de protection

Conseils concernant le branchement électrique

Respectez les conseils suivant pour pouvoir effectuer le branchement électrique de l'appareil en toute sécurité.

• Seul un spécialiste agreeé ou un technician de service spécifique formé est habilité à raccorder l'appareil. La personne doit être agrée conformément aux reglementations locales du pays et de la compétie d'électricité.
• Raccorder l'appareil à une installation fixe et des sectionneurs correspondants doivent être installés conformément aux prescriptions d'installation.
• Le fabricant decline toute responsabilité pour des dérangements ou dommages eventuels dus à une installation électrique incorrecte.

Type de connexion

• Cet apparéil est conforme à la classe de protection 1. Par conséquent, utiliser l' apparéil uniquement avec une prise à conducteur de protection.

Cordon d'alimentation

Le cordon d'alimentation peut être raccordé à la prise de raccordement de la table de cuisson ou être joint à l'appareil.

• Vous trouvrez les valeurs de raccordement requises sur la plaque signalétique et sur le schéma de raccordement.
  Utiliser uniquement le cable de raccordement fourni avec l'appareil ou fourni par le service après-venture. Si vous avez besoin d'un cable plus long, contactez le service après-venture. Des cordons d'alimentation secteur jusqu'à 2,20 m de longueur sont disponibles.

Conseils concernant les meubles d'encastrement

• Vous pouvez installer la table à induction uniquement via des tiroirs ou des jours à ventilation force. Ne pas installer de réfrigerateur, de lave-vaisse, de four non ventilé ou de lave-linge sous la table de cuisson.
  S'assurer que les meubles d'encastrement résistant à la chaleur jusqu'àau moins 90^

Plan de travail

Respecter les recommendations du fabricant du plan de travail.

• A plat, à l'horizontal, stable.
  Le plan de travail dans lequel vous integrez l'appareil doit pouvoir supporter une charge d'environ 60~kg

Pour des plans de travail minces, utiliser un matériel de renforcement résistant à la chaleur et à l'humidité.
- Verifier la planéité de la table de cuisson une fois qu'elle est montée.

Hotte

La distance entre la hotte et la table de cuisson doit etre au moins égale à la distance indiquée dans les instructions de montage de la hotte.

Préparation des meubles d'encastrement

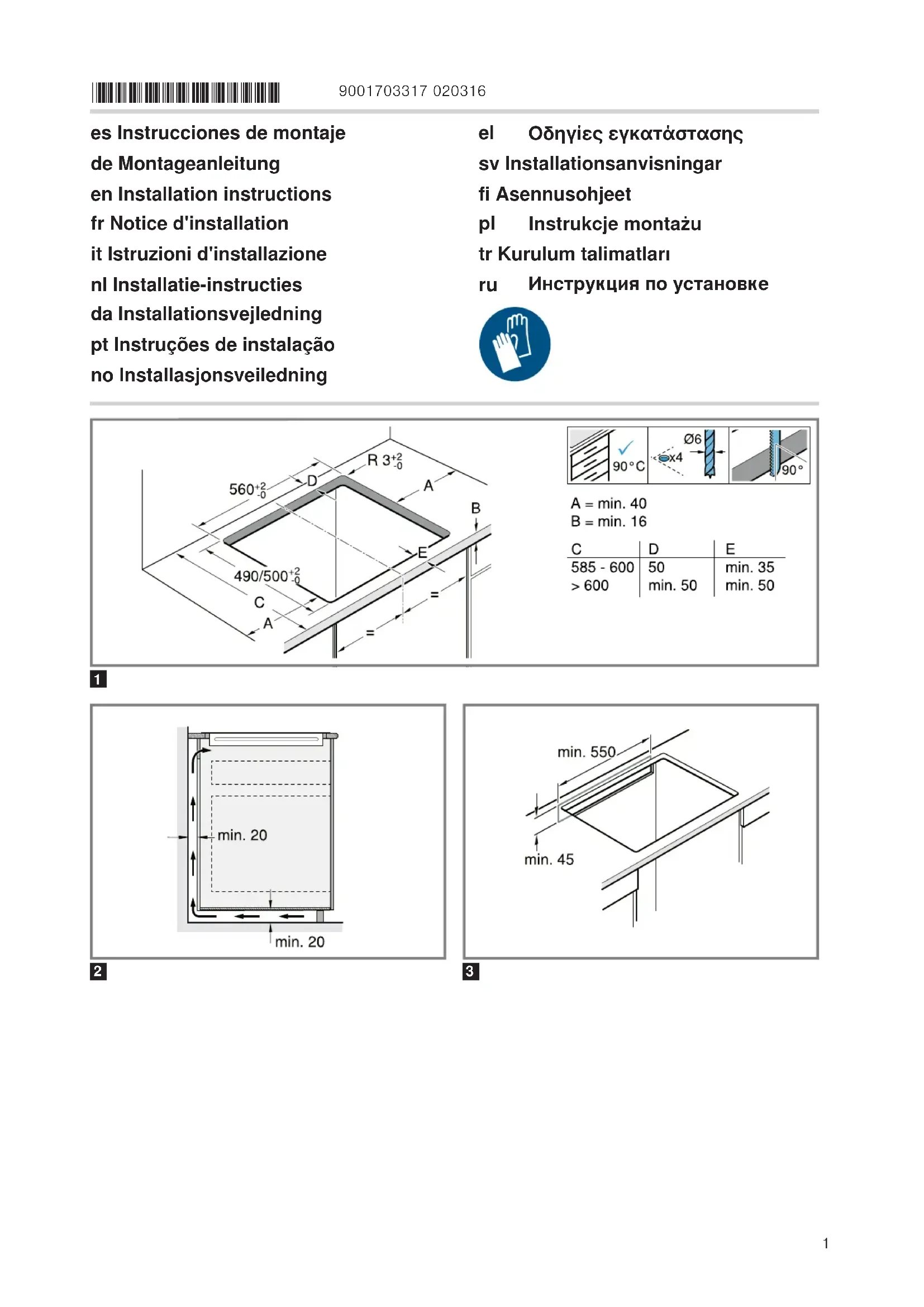

1. Marquer la découpe des meubles selon le croquis de montage.

2. Veiller à ce que l'angle du chant de la découvert par rapport au plan de travail soit de 90^ . Fig. 1

3. Éliminer les copeaux après les travaux de découpe.

4. Sceller les chants de découverte de façon thermostable.

Ventilation

Afin de garantir un fonctionnement correct de l'appareil, la table de cuisson doit être suffisamment ventilée. La ventilation dans la partie inférieure de l'appareil requiert une amende d'air frais suffisante. Par conséquent, adapter si nécessaire le mobilier à cette fin.

1. Respecter une distance minimale entre l'arrière du meuble et la paroi de la cuisine.

$$ \rightarrow \text {F i g .} 2 $$

1. Dégager une ouverture en haut à l'arrière du meuble.

$$ \rightarrow \text {F i g .} 3 $$

1. Si la distance minimale de 20 m n'est pas respectee a l'arriere du meuble, creer une ouverture au fond.

$$ \rightarrow \text {F i g .} 4 $$

1. Ne pas fermer le socle inférieur de façon hermétique.

Remarque: Si vous monter l'appareil dans un ilot de cuisson ou à un autre emplacement non décrit, veiller à une ventilation ajustée de la table de cuisson.

Montage au-dessus d'un tiroir

• Afin d'assurer une bonne ventilation, la distance entre la surface du plan de travail et la partie supérieure du tiroir doit être de 65 mm.

Fig. 5

Montage au-dessus d'un four

Pour garantir une bonne ventilation, la distance entre la partie supérieure du plan de travail et la surface de la façade du four doit être de 30 mm et la distance minimale entre le four et la table de cuisson doit être de 5 mm.
- Consultez les instructions de montage du four si vous doivent agrandir la distance entre la table de cuisson et le four.

Fig. 6

Poser le cordon d'alimentation dans la prise de raccordement

Condition: Pour les apparèils sans bloc secteur prémonté.

1. Retourner la table de cuisson et placer un chiffon ou une autre surface sur le fond de l'emballage pour éviter toute rayure.

$$ \rightarrow F i g. \mathbf {7} $$

1. Soulever le chapeau de la prise de raccordement à l'aide d'un tournevis.

$$ \rightarrow F i g. \quad 8 $$

1. Desserrer la vis de fixation et soulever le collier de serrage à l'aide d'un tournevis.

$$ \rightarrow \text {F i g .} 9 $$

1. Effectuer le raccordement à la prise de raccordement uniquement conformément à la figure :

$$ \begin{array}{l} \rightarrow \text {F i g .} 1 0 \ - B N: m a r r o n \ - B U: b l e u \ - G N / Y E: j a n e \text {e t} \ - \text {B K}: \text {n o i r} \ - G Y: \text {g r i s} \ \end{array} $$

Remarque: Lorsque vous effectuer le raccordement selon le schéma de raccordement 2L/2N, il convient de modifier la disposition des points de façon correspondante au schéma de raccordement.

1. Avec le raccordement du cable, serrer les vis de la prise de raccordement correctement.
2. Fixer le cordon d'alimentation avec le collier de serrage et serrer les vis de fixation.

$$ \rightarrow \text {F i g .} \quad 1 1 $$

1. Placer les cables dans la partie centrale de la prise de raccordement. Fermer le chapeau de la prise de raccordement.
2. Si le cordon d'alimentation interfere avec le tiroir, fixer le cable à la partie inférieure de la table de cuisson à l'aide du serre-cable joint.

$$ \rightarrow \text {F i g .} 1 2 $$

Monter les barrettes de fixation

Monter les barrettes de fixation dans le meuble.

$$ \rightarrow \text {F i g .} 1 3 $$

• Coller les barrettes de fixation sur le plan de travail en pierre. Utiliser une colle thermofusible appropriée pour le collage de métaux et de pierre, résistante à la température d'au moins 90^ .
• Ne pas utiliser de silicone pour le joint d'étanchéité.
• Si des barrettes de fixation sont déjà montées, les retiret et en monter de nouvelles.
• En cas de plans de travail carreles, utiliser les alésages taraudés inférieurs.

Mise en place de la table de cuisson

1. Introduire la table de cuisson dans la découverte.

$$ \rightarrow \text {F i g .} \quad 1 4 $$

1. En cas de plans de travail carreles,étanchéifier les joints du carrelage avec un joint en silicone.

Remarque: Ne pas plier ou coincer le cable de rac-cordement et l'eligner d'arêtes coupantes et d'elèments chauds.

Branchement de l'appareil

Condition: Respecter les valeurs de raccordement figurant sur la plaque signalétique.

1.Procedure au raccordement uniquement selon le schema de raccordement:

$$ \begin{array}{l} \rightarrow \text {F i g .} 1 5, \rightarrow \text {F i g .} 1 6 \ - B N: m a r r o n \ - \mathrm {B U}: \text {b l e u} \ - G N / Y E: j a n e \text {e t} \ - \text {B K}: \text {n o i r} \ - G Y: \text {g r i s} \ \end{array} $$

Remarque : Selon le type de raccordement, vous nevez modifier eventuèlement les bornes fournies par l'usine. Pour ce faire, vous nevez eventuelle

ment raccourcir les bornes et enlever la matière isolante pour utiliser une borne reliant deux câbles.
2. Vérifier l' état de fonctionnement : si l'affichage de l'appareil L400u E500Baraîc cette signifie qu'il n'est pas correctement raccordé. Debrancher l'appareil de l'alimentation secteur et vérifier le branchement du cable d'alimentation au réseau électrique.

Combinaisons speciales

Si vous installez la table de cuisson au-dessus d'un four d'une autre marque, utilisez un plateau vapeur en bois.

→Fig.17

Démonter l'appareil

ATTENTION!

Les outils risquent endommager l'appareil.

• Ne jamais extraire l'appareil en faisant levier.
• Debrancher l'appareil du réseau électrique.
• Faire partager la table de cuisson en la poussant par le bas.
