Produkttyp	Induktionskochfeld
Marke	NEFF
Modell	T66YYY4C0
Abmessungen (B x T x H)	Ca. 60 x 52 x 5 cm (Standard)
Gewicht	Ca. 12 kg
Stromversorgung	230 V / 400 V, Schutzklasse I
Kochfeldart	Induktion
Anzahl der Kochzonen	4 (Schätzung)
Hauptfunktionen	Induktionskochen mit flexiblen Zonen
Reinigung	Nach dem Abkühlen mit einem feuchten Tuch reinigen
Sicherheit	Dauermagnete, Abstand von 10 cm zu Implantaten, automatische Abschaltung
Installation	Einbau, Belüftung erforderlich, Mindestabstand 65 mm unter Schublade
Elektrischer Anschluss	Durch einen autorisierten Fachmann, mitgeliefertes Kabel bis 2,20 m
Mitgelieferte Dokumente	Gebrauchsanleitung (32 Seiten), Anschlussplan
Garantie	Herstellergarantie (siehe Bedingungen)

Häufig gestellte Fragen - T66YYY4C0 NEFF

Welcher Mindestabstand zu einem Herzschrittmacher ist einzuhalten?

Das Gerät enthält Dauermagnete. Personen mit elektronischen Implantaten müssen einen Mindestabstand von 10 cm zum Gerät einhalten.

Kann ich das Kochfeld über einem Backofen installieren?

Ja, sofern der Abstand zwischen der Oberseite der Arbeitsplatte und der Ofenfront 30 mm beträgt und der Abstand zwischen Ofen und Kochfeld mindestens 5 mm beträgt.

Welcher elektrische Anschluss ist erforderlich?

Das Gerät ist der Schutzklasse I und benötigt eine Steckdose mit Schutzleiter. Der Anschluss muss von einem autorisierten Fachmann gemäß dem mitgelieferten Schaltplan durchgeführt werden.

Kann ich ein längeres Netzkabel verwenden?

Verwenden Sie nur das mitgelieferte Kabel oder ein Kabel des Kundendienstes. Kabel bis zu 2,20 m sind erhältlich.

Wie reinige ich das Kochfeld?

Reinigen Sie die Oberfläche nach dem Abkühlen mit einem feuchten Tuch. Verwenden Sie keine Scheuermittel.

Was tun, wenn das Display 'L400u E500B' anzeigt?

Dieser Fehler bedeutet, dass das Gerät nicht richtig angeschlossen ist. Trennen Sie die Stromversorgung und überprüfen Sie den Kabelanschluss gemäß dem Schaltplan.

Welche Mindeststärke für die Arbeitsplatte?

Die Arbeitsplatte muss hitzebeständig (mindestens 90 °C) sein und eine Last von ca. 60 kg tragen. Bei dünnen Platten verwenden Sie eine Verstärkung.

Kann ich das Kochfeld über einer Schublade installieren?

Ja, unter Einhaltung eines Abstands von 65 mm zwischen der Arbeitsplattenoberfläche und der Oberseite der Schublade zur Gewährleistung der Belüftung.

Welche Art von Dichtung für die Abdichtung verwenden?

Verwenden Sie kein Silikon. Bei gefliesten Arbeitsplatten verwenden Sie eine hitzebeständige Silikonfuge für die Fliesenfugen.

Wie baue ich das Gerät bei Bedarf aus?

Trennen Sie das Gerät vom Stromnetz, schieben Sie dann das Kochfeld von unten heraus, um es zu lösen. Verwenden Sie keine Werkzeuge zum Hebeln.

BEDIENUNGSANLEITUNG T66YYY4C0 NEFF

• Lesen Sie diese Anleitung sorgfältig.
• Nur eine konzessionierte Fachkraft darf das Gerät anschließen.
• Eine unsachgemäß Installation, Öffnung des Geräts, Verbindung oder Montage führt zum Verlust der Gültigkeit der Produktgarantie.
  Vor der Durchführung jeglicher Arbeiten die Stromzufuhr abstellen.
• Nach der Installation sicherstellen, dass der Benutzer keinen Zugang zu den elektrischen Bauteilen hat.
• Nie diesen Gerät in Booten oder Fahrzeugen verwenden.

Sichere Montage

Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installatur ist für das einwandfrei Funktionen am Aufstellungssort verantwortlich.

WARNING - Gefahr durch Magnetismus!

Das Gerät enthalt Permanentmagnete. Diese können elektronische Implantate, z. B. Herzschrittmacher oder InsulnPumpen beeinflussen.

• Personen mit elektronischen Implantaten müssen 10 cm Mindestabstand zum Gerät einhalten.

WARNING - Verletzungsgefahr!

Teile, die während der Montage zugänglich sind, können scharfkantig sein und zu Schnittverletzungen führen.

Schutzhandschuhe tragien

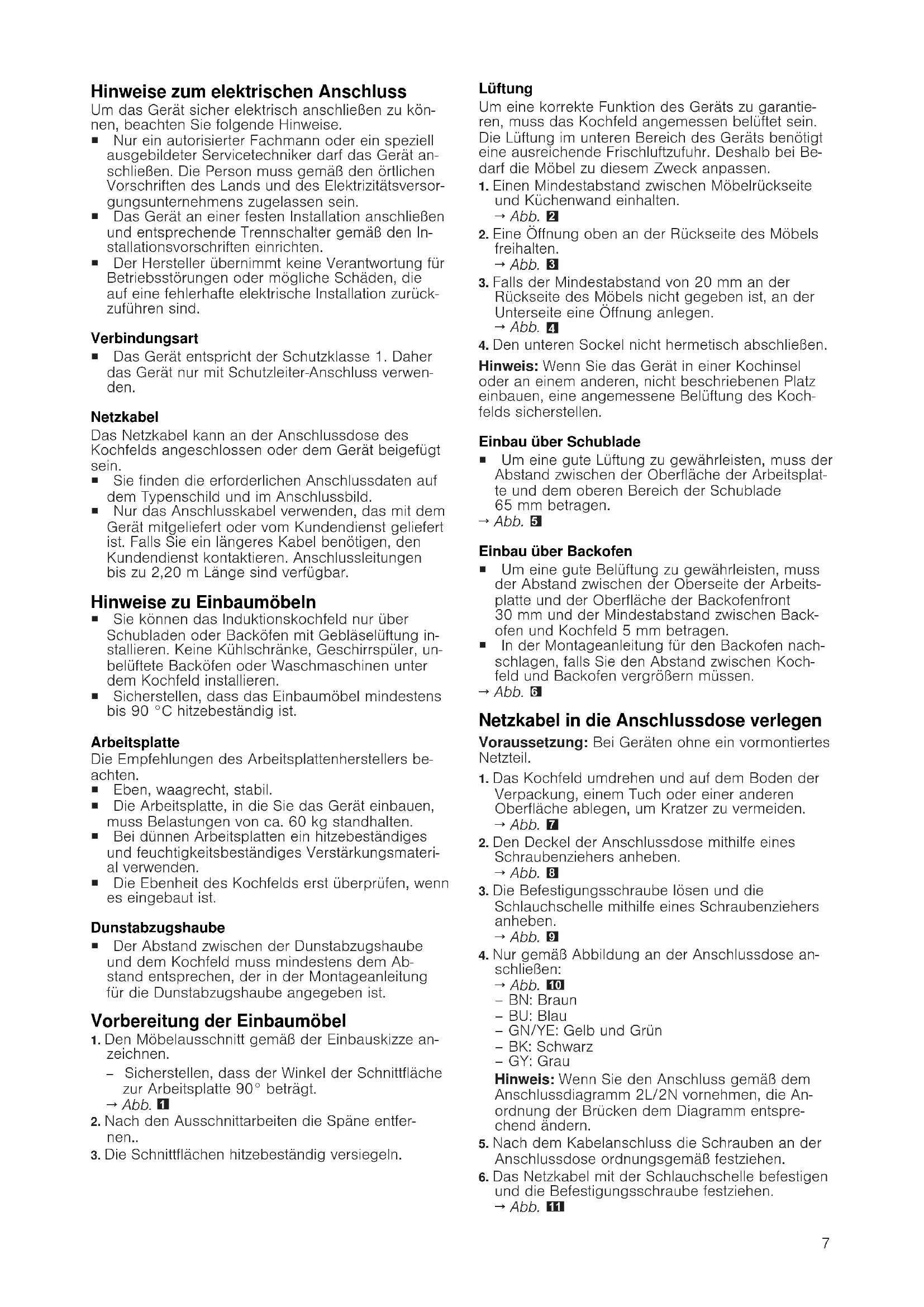

Hinweise zum elektrischen Anschluss

Um das Gerät sichere elektrisch anschließen zu konnen, beachten Sie folgende Hinweise.

• Nur ein autorisierter Fachmann oder ein speziell ausgegebildeter Servicetechniker darf das Gerät anschlieben. Die Person muss gemäß den örtlichen Vorschriften des Lands und des Elektrizitätsversorgungsunternehmens zugelassen sein.
  Das Gerät an einer festen Installation anschließen und entsprechende Trennschalter gemäß den Installationsvorschriften einrichten.
• Der Hersteller übernimmt keine Verantwortung für Betriebsstörungen oder mögliche Schäden, die auf eine fehlerhafte elektrische Installation zurückzuführren sind.

Verbindungsart

Das Gerat entspricht der Schutzklasse 1. Daher das Gerat nur mit Schutzleiter-Anschluss verwenden.

Netzkabel

Das Netzkabel kann an der Anschlussdose des Kochfelds angeschlossen oder dem Gerät beigefegt sein.

• Sie finden die erforderlichen Anschlussdaten auf dem Typenschild und im Anschlussbild.
• Nur das Anschlusskabel verwenden, das mit dem Gerät mitgeliefert oder vom Kundendienst gefelwert ist. Falls Sie ein längeres Kabel benötigen, den Kundendienst kontaktieren. Anschlussleitungen bis zu 2,20 m Lange sind verfügbar.

Hinweise zu Einbaumöbeln

• Sie können das Induktionskochfeld nur über Schubladen oder Backofen mit Geblaseiluftung installieren. Keine Kuhlschränke, Geschirrspuler, unbeluftete Backofen oder Waschmaschinen unter dem Kochfeld installmenten.
• Sicherstellen, dass das Einbaumöbel mindestens bis 90^ hitzebestandig ist.

Arbeitsplatte

Die Empfehlungen des Arbeitsplattenherstellers beachten.

Eben,waagrecht,stabil.
Die Arbeitsplatte, in die Sie das Gerät einbauen, muss Belastungen von ca. 60 kg standhalten.
- Bei dūnnen Arbeitsplatten ein hitzebeständiges und feuchtigkeitsbeständiges Verständungsmaterial verwenden.
Die Ebenheit des Kochfelds erst überprüfen, wenn es eingebaut ist.

Dunstabzugshaube

Der Abstand zwischen der Dunstabzugshaube und dem Kochfeld muss mindestens dem Abstand entsprechen, der in der Montageanleitung für die Dunstabzugshaube angegeben ist.

Vorbereitung der Einbaumöbel

1. Den Mobelausschnitt gemäß der Einbauskizze an-zeichnen.

2. Sicherstellen, dass der Winkel der Schnittfläche zur Arbeitsplatte 90^ beträgt. Abb. 1

3. Nach den Ausschnittarbeiten die Späne entfernen..

4. Die Schnittflächen hitzebeständig versiegeln.

Luftung

Um eine korrekte Funktion des Geräts zu garanti- ren, muss das Kochfeld angemessen beluftet sein. Die Luftung im unteren Bereich des Geräts benötigt eine ausreichende Frischluftzufuhr. Deshalb bei Bedarf die Möbel zu diesen Zweck anpassen.

1. Einen Mindestabstand zwischen Möbelrückseite und Kuchenwand einhalten.

$$ \rightarrow A b b. \quad 2 $$

1. Eine Öffnung offen an der Rückseite des Möbels freihalten.

$$ \rightarrow A b b. \quad 3 $$

1. Falls der Mindestabstand von 20~mm an der Rückseite des Mobels nicht gegeben ist, an der Unterseite eine Öffnung anlagen.

$$ \rightarrow A b b. \quad 4 $$

1. Den unteren Sockel nicht hermetisch abschreiben.

Hinweis: Wenn Sie das Gerät in einer Kochinsel oder an einem anderen, nicht beschriebenen Platz einbauern, eine angemessene Belüfung des Kochfelds sicherstellen.

Einbau über Schublade

Um eine gute Lufung zu gewährleisten, muss der Abstand zwischen der Oberfläche der Arbeitsplatte und dem oberen Bereich der Schublade 65mm betragen.

$$ \rightarrow A b b. 5 $$

Einbau über Backofen

Um eine gute Belüfung zu gewährleisten, muss der Abstand zwischen der Oberseite der Arbeitsplatz und der Oberfläche der Backofenfront 30 mm und der Mindestabstand zwischen Backofen und Kochfeld 5 mm betragen.
In der Montageanleitung für den Backofen nachschlagen, falls Sie den Abstand zwischen Kochfeld und Backofen vergroßern müssen.

$$ \rightarrow A b b. ⑥ $$

Netzkabel in die Anschlussdose verlegen

Voraussetzung: Bei Geräten ohne ein vormontiertes Netzteil.

1. Das Kochfeld umdrehen und auf dem Boden der Verpackung, einem Tuch oder einer anderen Oberfläche ablegen, um Kratzer zu vermeiden.

$$ \rightarrow A b b. \quad 7 $$

1. Den Deckel der Anschlussdose mithilfe eines Schraubenziehers anheben.

$$ \rightarrow A b b. \quad 8 $$

1. Die Befestigungsschraube offen und die Schlauchschelle mithilfe eines Schraubenziehers anheben.

$$ \rightarrow A b b. \quad \mathbf {g} $$

1. Nur gemäß Abbildung an der Anschlussdose anschlieBen:

→Abb. 10
- BN: Braun
- BU: Blau
- GN/YE: Gelb und Grün
- BK: Schwarz
- GY: Grau

Hinweis: Wenn Sie den Anschluss gemäß dem Anschlussdiagramm 2L/2N vornehmen, die Anordnung der Brücken dem Diagramm entsprechend ändern.

1. Nach dem Kabelanschluss die Schrauben an der Anschlussdose ordnungsgemäß festziehen.
2. Das Netzkabel mit der Schlauchschelle befestigen und die Befestigungsschraube festziehen.

$$ \rightarrow A b b. \quad 1 1 $$

1. Die Kabel in den mittleren Bereich der Anschlussdose verlegen. Den Deckel der Anschlussdose schreiben.
2. Wenn das Netzkabel mit der Schublade interferiert, das Kabel mit dem beigeführten Kabelbinder an der Unterseite des Kochfelds befestigen. Abb. 12

Halteschienen montieren

Die Halteschienen im Mobelstück montieren.

Die Halteschienen auf die Stein-Arbeitsplatte kleben. Einen Schmelzklebstoff verwenden, der für die Verklebung von Metall und Stein geeignet ist und eine Temperaturbestandigkeit von mindestens 90^ hat.
- Kein Silikon zum Abdichten verwenden.
- Wenn bereits Halteschieren angebracht sind, diese entfernen und neue anbringen.
- Bei gefliesten Arbeitsplatten die unteren Gewindebohrungen verwenden.
Abb. 13

Kochfeld einsetzen

1. Das Kochfeld in den Ausschnitt einsetzen. Abb. 14
2. Bei gefliesten Arbeitsplatten die Fliesenfugen mit Silikonkautschuk abdichten.

Hinweis: Das Anschlusskabel nicht knicken oder einklemmen und von scharfen Kanten und freiBen Teilen fernhalten.

Gerät anschließen

Voraussetzung: Die Anschlussdaten auf dem Typenschild beachten.

1. Nur gemäß Anschlussdiagramm anschließen:

→Abb.15,→Abb.16
- BN: Braun
- BU: Blau
- GN/YE: Gelb und Grün
BK: Schwarz
- GY: Grau

Hinweis: Je nach Anschlussart mussen Sie eventuell die Anordnung der vom Werk gelieferten Klemmen verändern. Dafür mussen Sie eventuell die Klemmen kürzen und die Isolierung entfern, um eine Klemme einsuzetzen, die zwei Kabel verbindet.

1. Betriebsbereitschaft prufen: Wenn in der Anzeige des Geräts 408d 605scheir, ist es nicht richtig angeschlossen. Das Gerät von der Stromversorgung trennen und den Anschluss des Stromkabels an das Stromnetz prufen.

Spezielle Kombinationen

Wenn Sie das Kochfeld über einem Backofen einer anderen Marke einbauen, einen Zwischenboden aus Holz verwenden.

Abb. 17

Gerät demontieren

ACHTUNG!

Werkzeuge können das Gerät beschädigen.

• Nie das Gerät von oben hersaushebeln.

• Das Gerät vom Stromnetz trennen.

• Das Kochfeld von unter herausdrücken.
