Tipo de producto	Placa de cocción por inducción
Marca	NEFF
Modelo	T66YYY4C0
Dimensiones (An x Pr x Al)	Aprox. 60 x 52 x 5 cm (estándar)
Peso	Aprox. 12 kg
Alimentación	230 V / 400 V, clase de protección I
Tipo de zona de cocción	Inducción
Número de zonas de cocción	4 (estimación)
Funciones principales	Cocción por inducción con zonas flexibles
Limpieza	Limpiar con un paño húmedo después de enfriar
Seguridad	Imanes permanentes, distancia de 10 cm para implantes, apagado automático
Instalación	Empotrada, requiere ventilación, distancia mínima 65 mm debajo del cajón
Conexión eléctrica	Por un profesional autorizado, cable suministrado de hasta 2,20 m
Documentos incluidos	Manual de instrucciones (32 páginas), esquema de conexión
Garantía	Garantía del fabricante (consultar condiciones)

Preguntas frecuentes - T66YYY4C0 NEFF

¿Cuál es la distancia mínima que se debe respetar con un marcapasos?

El aparato contiene imanes permanentes. Las personas que llevan un implante electrónico deben mantener una distancia mínima de 10 cm con el aparato.

¿Puedo instalar la placa de cocción encima de un horno?

Sí, siempre que la distancia entre la parte superior de la encimera y el frontal del horno sea de 30 mm y que la distancia entre el horno y la placa sea de al menos 5 mm.

¿Qué tipo de conexión eléctrica se necesita?

El aparato es de clase de protección I y necesita una toma con conductor de protección. La conexión debe ser realizada por un profesional autorizado según el esquema suministrado.

¿Puedo usar un cable de alimentación más largo?

Use únicamente el cable suministrado o un cable del servicio posventa. Hay cables de hasta 2,20 m disponibles.

¿Cómo limpiar la placa de cocción?

Limpie la superficie con un paño húmedo después de enfriar. No use productos abrasivos.

¿Qué hacer si la pantalla muestra 'L400u E500B'?

Este error significa que el aparato no está correctamente conectado. Desconecte la alimentación y verifique la conexión del cable según el esquema.

¿Cuál es el espesor mínimo para la encimera?

La encimera debe ser resistente al calor (al menos 90 °C) y soportar una carga de aproximadamente 60 kg. Para encimeras delgadas, use un refuerzo.

¿Puedo instalar la placa de cocción encima de un cajón?

Sí, respetando una distancia de 65 mm entre la superficie de la encimera y la parte superior del cajón para asegurar la ventilación.

¿Qué tipo de junta usar para el sellado?

No use silicona. Para encimeras alicatadas, use una junta de silicona termorresistente para las juntas del alicatado.

¿Cómo desmontar el aparato si es necesario?

Desconecte el aparato de la red eléctrica, luego empuje la placa desde abajo para liberarla. No haga palanca con herramientas.

MANUAL DE USUARIO T66YYY4C0 NEFF

Indicaciones generales

Lea atentamente estas instrucciones. - Solo un profesional autorizado puede conectar el dispositivo. - Una instalación, apertura del aparato, conexión o montaje inadecuado supone la pérdida de validez de la garantía del producto. - Desconectar la alimentación eléctrica antes de realizar cualquier tipo de trabajo.

• Después de realizar la instalación se debe asegurar que el usuario no pueda acceder a ningún componente eléctrico.
• No instalar este aparato en barcos o vehículos.

Montaje seguro

Tener en cuenta estas indicaciones de seguridad al montar el aparato.

Solamente un montaje profesional conforme a las instrucciones de montaje puede garantizar un uso seguro del aparato. El instalador es responsable del funcionamiento perfecto en el lugar de instalación.

ADVERTENCIA - Peligro: magnetismo!

El aparato contiene imanes permanentes. Estos pueden repercutir en el correcto funcionamiento de implantes electrónicos como marcapasos o bombas de insulina.

Las personas con implantes electrónicos deben mantener una distancia mínima de 10 cm respecto al aparato.

ADVERTENCIA - Riesgo de lesiones!

Las piezas que estén accesibles durante el montaje pueden tener los bordes afilados o causar cortes al tocarlas.

Llevar guantes protectores

Indicaciones relativas a la conexión eléctrica

Para conectar eléctricamente el aparato de forma segura, consultar estas indicaciones.

• Solo un profesional autorizado o un técnico del Servicio de Asistencia Técnica con formación específica puede conectar el aparato. Se tendrá que regir por las disposiciones de la compañía abastecedora de electricidad de la zona.
• El aparato debe ser conectado a la instalación fija y deben ser incorporados medios de desconexión a la instalación fija de acuerdo a las reglamentaciones de la instalación. El fabricante no asume responsabilidad alguna por fallos de funcionamiento o posibles daños derivados de una mala instalación eléctrica.

Tipo de conexión

El aparato pertenece a la clase de protección 1. Por esta razón, solo puede utilizarse conectado a una conexión con conductor de toma a tierra.

Cable de alimentación

Puede estar conectado en la caja de conexión de la placa de cocción o suministrado con el aparato.

• Los datos de conexión necesarios están indicados en la placa de características y en los esquemas de conexión.
• Utilizar únicamente el cable de conexión suministrado con el aparato o por el Servicio de Asistencia Técnica. En caso de necesitar un cable de mayor longitud, contacte con el Servicio de Asistencia Técnica. Disponible hasta 2,20 m.

Indicaciones relativas al mueble de montaje

Las placas de inducción solo pueden ser instaladas sobre cajones u hornos con ventilación forzada. Debajo de la placa de cocción no se pueden instalar frigoríficos, lavavajillas, hornos sin ventilación, lavadoras o secadoras. - Asegurarse de que el mueble empotrado es resistente a una temperatura de 90 °C como mínimo.

Encimera

Siga las recomendaciones del fabricante de la encimera.

• Plana, horizontal, estable.
• La encimera donde se instale el aparato debe ser resistente a pesos de 60 kg aprox.
• En encimeras finas, utilizar un material de refuerzo resistente al calor y a la humedad.
• La planitud de la placa de cocción solo debe comprobarse una vez instalada en el hueco de encastre.

Campana extractora

• La distancia mínima entre la campana extractora y la placa de cocción debe ser al menos la distancia indicada en las instrucciones de montaje de la campana de extracción.

Preparación de los muebles de montaje

1. Marcar el hueco del mueble según el esquema de montaje.
2. Asegurar de que el ángulo de la superficie de corte en relación con la encimera sea de 90° . → Fig. 1
3. Retirar las virutas de los trabajos de corte.
4. Sellar las superficies de corte con material resistente al calor.

Ventilación

Para asegurar un correcto funcionamiento del aparato se debe tener en cuenta una adecuada ventilación de la placa de cocción. El ventilador situado en la parte inferior del aparato debe aspirar suficiente caudal de aire fresco por lo que los muebles deben estar adaptados para tal propósito.

1. Una separación mínima entre la parte trasera del mueble y la pared de la cocina. → Fig. 2
2. Una abertura en la parte superior de la pared trasera del mueble. → Fig. 3
3. En el caso de no tener una separación mínima de 20 mm en la parte trasera del mueble, se deben realizar una abertura en la parte inferior del mismo. → Fig. 4
4. No cerrar el zócalo inferior herméticamente.

Nota: Si el aparato se instala en isla u otro tipo de instalación no descrita, es imprescindible asegurar la correcta ventilación de la placa de cocción.

Montaje sobre cajón

• Para asegurar una buena ventilación, la distancia entre la parte superior de la encimera y la parte superior del cajón debe ser de 65 mm. → Fig. 5

Montaje sobre horno

• Para asegurar una buena ventilación, la distancia entre la parte superior de la encimera y la parte superior del frontal del horno debe ser de 30 mm, y la distancia mínima entre el horno y la placa de cocción debe ser de 5 mm.
• Consulte las indicaciones de montaje del horno por si fuera necesario aumentar la distancia entre la placa de cocción y el horno.

→ Fig. 6

Colocar el cable de alimentación en la caja de conexión

Requisito: En aparatos sin cable de conexión premontado.

1. Dar la vuelta a la placa de cocción y colocarla sobre la misma base del embalaje, sobre un paño o superficie apta para evitar rayaduras.

→ Fig. 7

1. Levantar la tapa de la caja de conexión con la punta de un destornillador.

→ Fig. 8

1. Quitar el tornillo de sujeción y levantar la abrazadera con la punta de un destornillador.

→ Fig. 9

1. Conectar exclusivamente según el esquema de conexión de la caja de conexión:

→ Fig. 10 - BN: Marrón - BU: Azul - GN/YE: Verde y amarillo - BK: Negro - GY: Gris

Nota: Si se realiza la conexión de acuerdo al esquema 2L/2N, se deben modificar la disposición de los puentes siguiendo el esquema de conexión.

1. Asegúrese de que los tornillos de la caja de conexión queden apretados después de realizar la conexión de los cables.
2. Fijar el cable de alimentación con la abrazadera y colocar el tornillo de sujeción.

→ Fig. 11

1. Alojar adecuadamente los cables en la zona central de la caja de conexión. Cerrar la tapa de la caja de conexión.
2. En caso de que el cable de alimentación interfiera con el cajón, fijar el cable con la brida adjunta a la base de la placa de cocción.

→ Fig. 12

Instalar los raíles de sujeción

• Instalar los raíles de sujeción en el mueble.
• En encimeras de piedra, PEGAR los raíles. Utilizar cola adhesiva termoestable que sea apropiada para unir metal y piedra y que sea resistente a una temperatura como mínimo de 90 °C.
• No utilizar silicona para tapar las juntas.
• Si hay instaladas unas guías de sujeción, quitarlas e instalar las guías nuevas.
• En encimeras alicatadas usar los agujeros de rosca inferiores. → Fig. 13

Colocar la placa de cocción.

1. Encajar la placa en el hueco. → Fig. 14
2. En encimeras alicatadas sellar las juntas entre los azulejos con caucho de silicona.

Nota: No doblar ni aplastar el cable de conexión y mantenerlo alejado de bordes afilados y partes calientes.

Conectar el aparato a la red eléctrica.

Requisito: Tener en cuenta los datos de conexión indicados en la placa de características.

1. Conectar exclusivamente según el esquema de conexión:

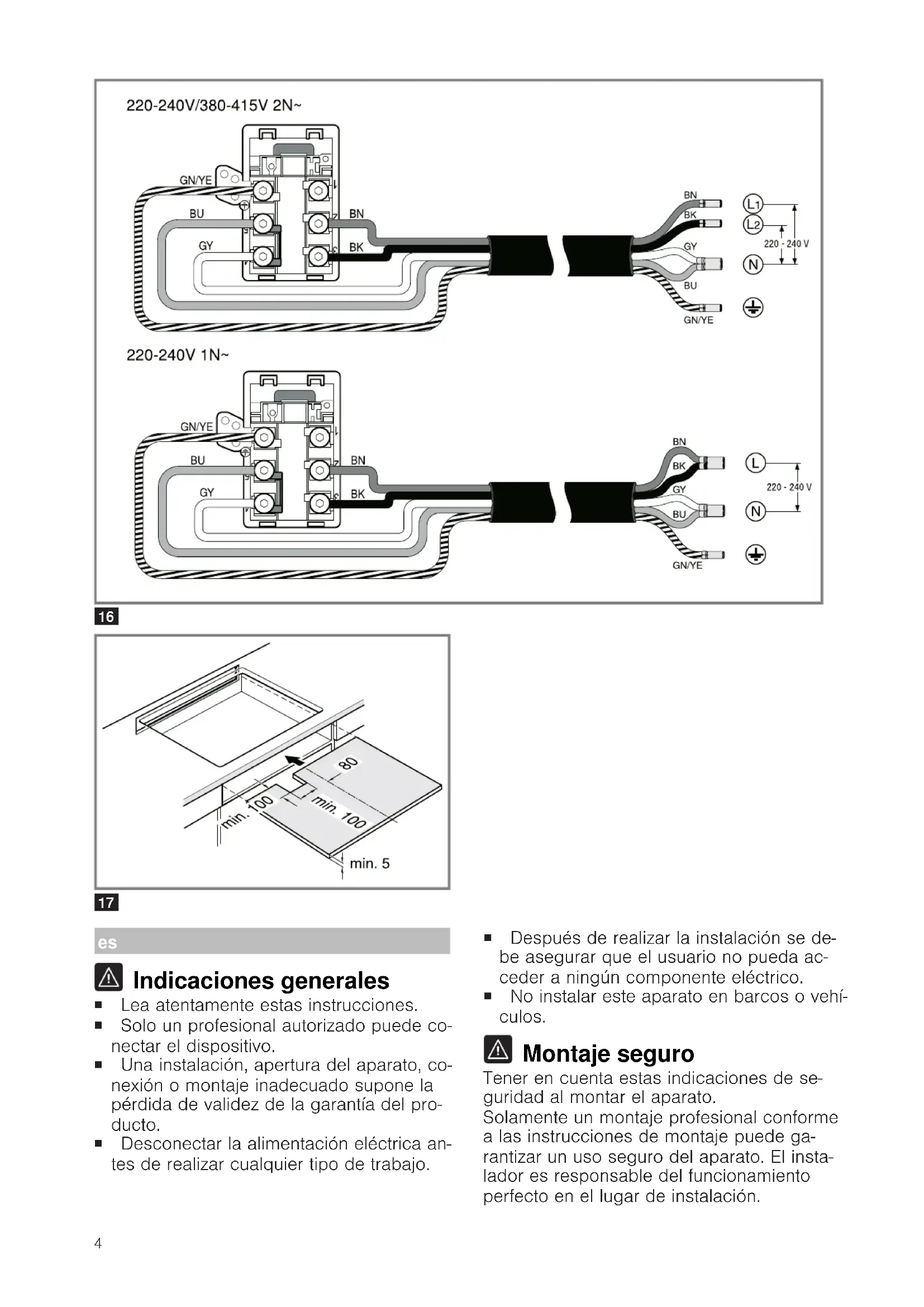

→ Fig. 15, → Fig. 16 - BN: Marrón - BU: Azul - GN/YE: Verde y amarillo - BK: Negro - GY: Gris

Nota: Según el tipo de conexión puede ser necesario modificar la disposición de los terminales suministrados por fábrica. Para ello será necesario CORTAR los terminales y eliminar el aislante necesario para colocar un terminal que una dos cables.

1. Comprobar el funcionamiento: si el panel indicador del aparato aparece 4000 Esotica que está mal conectado. Desconectar el aparato de la red y comprobar la instalación del cable de alimentación.

Combinaciones especiales

Solo en el caso de instalar la placa de cocción sobre un horno de distinto fabricante, utilizar un soporte intermedio de madera.

→ Fig. 17

Desmontar el aparato; ¡ATENCIÓN!

Las herramientas pueden dañar el aparato.

No hacer palanca con el aparato desde arriba hacia abajo. 1. Desconectar el aparato de la red eléctrica. 2. Extraer la placa de cocción ejerciendo presión desde abajo.

de

Indicaciones generales

Respete estas indicaciones de seguridad cuando monte el aparato.

AVISO - Peligro: magnetismo!

El aparato incluye imanes permanentes. Estos pueden afectar implantes electrónicos, por ejemplo, marcapasos o bombas de insulina.

Notas relativas a muebles para encastrar
