BRUGSANVISNING T66YYY4C0 NEFF

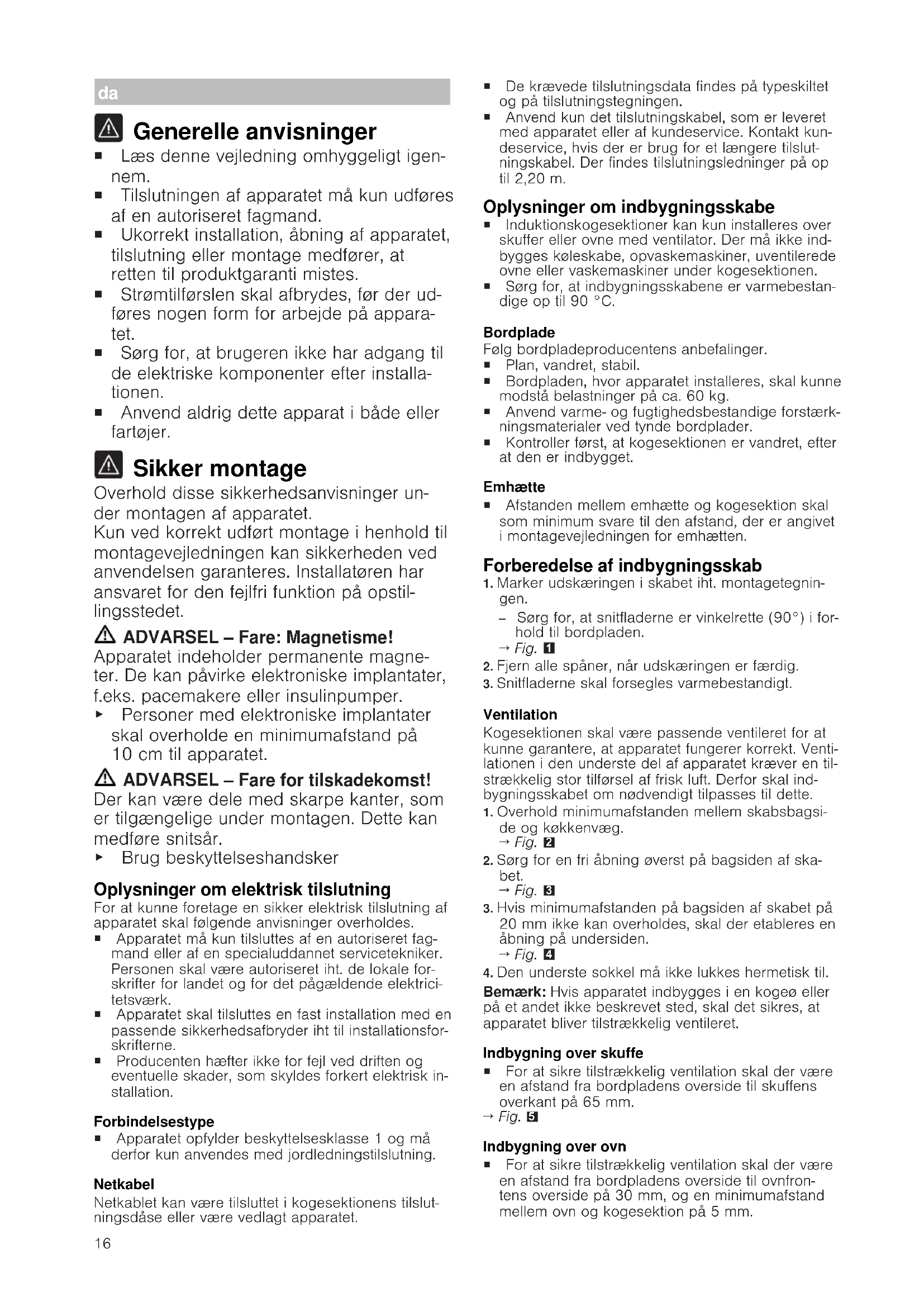

Generelle anvisninger ¡ Læs denne vejledning omhyggeligt igen- nem. ¡ Tilslutningen af apparatet må kun udføres af en autoriseret fagmand. ¡ Ukorrekt installation, åbning af apparatet, tilslutning eller montage medfører, at retten til produktgaranti mistes. ¡ Strømtilførslen skal afbrydes, før der ud- føres nogen form for arbejde på appara- tet. ¡ Sørg for, at brugeren ikke har adgang til de elektriske komponenter efter installa- tionen. ¡ Anvend aldrig dette apparat i både eller fartøjer. Sikker montage Overhold disse sikkerhedsanvisninger un- der montagen af apparatet. Kun ved korrekt udført montage i henhold til montagevejledningen kan sikkerheden ved anvendelsen garanteres. Installatøren har ansvaret for den fejlfri funktion på opstil- lingsstedet. ADVARSEL‒Fare: Magnetisme! Apparatet indeholder permanente magne- ter. De kan påvirke elektroniske implantater, f.eks. pacemakere eller insulinpumper. ▶ Personer med elektroniske implantater skal overholde en minimumafstand på 10cm til apparatet. ADVARSEL‒Fare for tilskadekomst! Der kan være dele med skarpe kanter, som er tilgængelige under montagen. Dette kan medføre snitsår. ▶ Brug beskyttelseshandsker Oplysninger om elektrisk tilslutning For at kunne foretage en sikker elektrisk tilslutning af apparatet skal følgende anvisninger overholdes. ¡ Apparatet må kun tilsluttes af en autoriseret fag- mand eller af en specialuddannet servicetekniker. Personen skal være autoriseret iht. de lokale for- skrifter for landet og for det pågældende elektrici- tetsværk. ¡ Apparatet skal tilsluttes en fast installation med en passende sikkerhedsafbryder iht til installationsfor- skrifterne. ¡ Producenten hæfter ikke for fejl ved driften og eventuelle skader, som skyldes forkert elektrisk in- stallation. Forbindelsestype ¡ Apparatet opfylder beskyttelsesklasse 1 og må derfor kun anvendes med jordledningstilslutning. Netkabel Netkablet kan være tilsluttet i kogesektionens tilslut- ningsdåse eller være vedlagt apparatet. ¡ De krævede tilslutningsdata findes på typeskiltet og på tilslutningstegningen. ¡ Anvend kun det tilslutningskabel, som er leveret med apparatet eller af kundeservice. Kontakt kun- deservice, hvis der er brug for et længere tilslut- ningskabel. Der findes tilslutningsledninger på op til 2,20m. Oplysninger om indbygningsskabe ¡ Induktionskogesektioner kan kun installeres over skuffer eller ovne med ventilator. Der må ikke ind- bygges køleskabe, opvaskemaskiner, uventilerede ovne eller vaskemaskiner under kogesektionen. ¡ Sørg for, at indbygningsskabene er varmebestan- dige op til 90°C. Bordplade Følg bordpladeproducentens anbefalinger. ¡ Plan, vandret, stabil. ¡ Bordpladen, hvor apparatet installeres, skal kunne modstå belastninger på ca. 60kg. ¡ Anvend varme- og fugtighedsbestandige forstærk- ningsmaterialer ved tynde bordplader. ¡ Kontroller først, at kogesektionen er vandret, efter at den er indbygget. Emhætte ¡ Afstanden mellem emhætte og kogesektion skal som minimum svare til den afstand, der er angivet i montagevejledningen for emhætten. Forberedelse af indbygningsskab

1. Marker udskæringen i skabet iht. montagetegnin-

2. Fjern alle spåner, når udskæringen er færdig.

3. Snitfladerne skal forsegles varmebestandigt.

Ventilation Kogesektionen skal være passende ventileret for at kunne garantere, at apparatet fungerer korrekt. Venti- lationen i den underste del af apparatet kræver en til- strækkelig stor tilførsel af frisk luft. Derfor skal ind- bygningsskabet om nødvendigt tilpasses til dette.

1. Overhold minimumafstanden mellem skabsbagsi-

2. Sørg for en fri åbning øverst på bagsiden af ska-

3. Hvis minimumafstanden på bagsiden af skabet på

20mm ikke kan overholdes, skal der etableres en åbning på undersiden.

4. Den underste sokkel må ikke lukkes hermetisk til.

Bemærk:Hvis apparatet indbygges i en kogeø eller på et andet ikke beskrevet sted, skal det sikres, at apparatet bliver tilstrækkelig ventileret. Indbygning over skuffe ¡ For at sikre tilstrækkelig ventilation skal der være en afstand fra bordpladens overside til skuffens overkant på 65mm.

Indbygning over ovn ¡ For at sikre tilstrækkelig ventilation skal der være en afstand fra bordpladens overside til ovnfron- tens overside på 30mm, og en minimumafstand mellem ovn og kogesektion på 5 mm.17 ¡ Læs ovnens montagevejledning, hvis afstanden mellem kogesektion og ovn skal forøges.

Forlægning af netkabel til tilslutningsdåsen Krav:Ved apparater uden en formonteret netdel.

1. Vend kogesektionen om, og læg den på bunden

af emballagen, på et stykke stof eller en anden overflade, hvor den ikke bliver ridset.

2. Løft låget på tilslutningsdåsen lidt ved hjælp af en

3. Skru befæstigelsesskruen ud, og løft spændebån-

det ved hjælp af en skruetrækker.

– BN: Brun – BU: Blå – GN/YE: Gul og grøn – BK: Sort – GY: Grå Bemærk:Hvis tilslutningen foretages iht. tilslut- ningsdiagram 2L/2N, skal kortslutningsbøjlerne også ændres iht. kortslutningsbøjlerne i diagram- met.

5. Sørg for, at skruerne i tilslutningsdåsen bliver kor-

rekt tilspændt efter kabeltilslutningen.

6. Fastgør netkablet med spændebåndet, og spænd

befæstigelsesskruen til.

7. Placer kablerne i midterområdet af tilslutningsdå-

sen. Luk tilslutningsdåsens låg.

8. Hvis netkablet kommer i vejen for skuffen, kan det

fastgøres på undersiden af kogesektionen med den medfølgende kabelbinder.

Montage af holdeskinner ▶ Monter holdeskinnerne på skabet. ‒ Lim holdeskinnerne fast på sten-bordplader. Brug en smeltelim, som er beregnet til limning af metal og sten, og som har en temperaturbe- standighed på mindst 90°C. ‒ Der må ikke anvendes silikone til aftætning.‒ Fjern eventuelle eksisterende befæstigelses- skinner, og placer derefter de nye. ‒ Brug de underste gevindhuller ved bordplader med flisebelægning.

Isætning af kogesektion

1. Sæt kogesektionen ned i udskæringen.

2. Ved flisebelagte bordplader skal flisernes fuger

tætnes med silikonegummi. Bemærk:Tilslutningskablet må ikke knækkes, kom- me i klemme eller føres over skarpe kanter eller var- me dele. Tilslutning af apparat Krav:Overhold tilslutningsdata på typeskiltet.

1. Må kun tilsluttes iht. tilslutningsdiagrammet:

– BN: Brun – BU: Blå – GN/YE: Gul og grøn – BK: Sort – GY: Grå Bemærk:Afhængigt af tilslutningsmåden, skal klemmernes placering fra fabrikkens side eventu- elt ændres. Hertil skal klemmerne eventuelt afkor- tes og afisoleres for at anbringe en klemme, der forbinder to kabler.

2. Kontroller, om apparatet er driftsklart: Hvis indika-

torerne på apparatet , eller vises, er det ikke korrekt tilsluttet. Afbryd strømforsyningen til apparatet, og kontroller strømkablets tilslutning til strømnettet. Specielle kombinationer Hvis kogesektionen indbygges over en ovn af et an- det mærke, skal der anvendes en mellembund af træ.

Afmontage af apparat BEMÆRK! Værktøj kan beskadige apparatet. ▶ Apparatet må ikke løftes ud oppefra med et værk- tøj.

1. Afbryd apparatets forbindelse til strømnettet.

3. Dersom det ikke er mulig med en minsteavstand

4. Sokkelen nederst må ikke lukkes hermetisk.

henhold til figuren:
