Suerte - Poêle PANADERO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à bois
Marque	PANADERO
Modèle	Suerte
Hauteur	990 mm
Largeur	500 mm
Profondeur	445 mm
Poids	113 kg
Puissance nominale	8 kW
Rendement	78,5 %
Volume de chauffe approximatif	200 m³
Longueur maximale des bûches	50 cm
Diamètre de sortie de fumée	150-153 mm
Distance de sécurité aux matériaux combustibles	60 cm
Matériau du corps	Acier de 5 mm
Matériau de la vitre	Vitrocéramique résistant à 750 °C
Type de grille	Fonte
Température des fumées	314 °C
Émission de CO	0,10 %
Tirage minimum	12 Pa
Débit massique des fumées	6,5 g/s
Combustible recommandé	Bois sec (humidité < 20 %) et briquettes de bois
Alimentation	Manuelle (chargement intermittent)
Garantie	5 ans (pièces, hors frais de transport)
Pièces non couvertes par la garantie	Vitre, grille fonte, vermiculite, poignées

FOIRE AUX QUESTIONS - Suerte PANADERO

Quel type de bois utiliser ?

Utilisez du bois sec avec un taux d'humidité inférieur à 20 %. Le bois humide (50-60 %) produit peu de chaleur, encrasse la vitre et les conduits. Vous pouvez aussi utiliser des briquettes de bois pressé.

Comment allumer le poêle ?

Utilisez du papier, des pastilles d'allumage et des brindilles. Ouvrez complètement les tirages d'air (primaire et secondaire). Une fois le feu bien pris, ajoutez 2 morceaux de bois de 1,5 à 2 kg puis ajustez les tirages.

Quelles sont les distances de sécurité à respecter ?

Le poêle doit être installé à au moins 60 cm des matériaux combustibles (meubles, rideaux, etc.). Le sol doit être non inflammable ou protégé par une plaque dépassant de 15 cm sur les côtés et 30 cm devant.

Comment nettoyer la vitre ?

Nettoyez la vitre quotidiennement avec un nettoyant spécial pour vitre de poêle. N'utilisez jamais d'eau. Ne nettoyez jamais lorsque le poêle est en fonctionnement.

À quelle fréquence faut-il entretenir le poêle ?

Nettoyez régulièrement les conduits de fumée et le tiroir à cendres. Faites effectuer un entretien professionnel au début de chaque saison de chauffe.

Que faire en cas d'incendie de cheminée ?

Fermez immédiatement les tirages d'air pour réduire l'arrivée d'oxygène, puis contactez les secours (pompiers).

Puis-je brûler du charbon ou des déchets ?

Non, seul le bois et les briquettes de bois sont autorisés. Ne brûlez jamais de déchets ménagers, plastiques, produits gras ou charbon : cela pollue et encrasse le conduit.

Que faire si la vitre se casse ?

La vitre en vitrocéramique est une pièce d'usure non couverte par la garantie. Contactez votre revendeur pour commander une vitre de rechange adaptée.

Comment régler la puissance du poêle ?

Utilisez les deux tirettes sous le poêle : celle de droite commande l'air primaire, celle de gauche l'air secondaire. Pour réduire la puissance, fermez partiellement les tirages. Pour une combustion lente, laissez juste une légère ouverture.

Quelle est la garantie du poêle Suerte ?

La garantie est de 5 ans à compter de la date d'achat, couvrant les pièces défectueuses (hors transport). Ne sont pas couverts : vitre, grille fonte, vermiculite et poignées.

MODE D'EMPLOI Suerte PANADERO

Le bois: une énergie écologique

Le bois est une énergie renouvelable qui répond aux défis énergétiques et environnementaux du 21 ^ème siècle.

Tout au long de sa vie, un arbre pousse grâce à la lumière du soleil, l'eau, les sels minéraux et le CO2. Il accumule de manière naturelle l'énergie solaire et nous offre l'oxygène indispensable à la vie.

La quantité de CO2 qui se dégage pendant la combustion du bois n'est pas supérieure à celle qui serait émise lors de sa décomposition naturelle. Nous sommes donc devant un type d'énergie qui respecte le cycle naturel de millions d'années. La combustion du bois n'augmente pas le CO2 dans l'environnement, c'est une énergie écologique qui ne participe pas à l'effet de serre.

Avec nos poêles, le bois se brûle proprement et ne laisse aucun résidu. La cendre du bois représente un engrais de haute qualité, riche en sels minéraux.

En achetant un poêle à bois, vous aidez l'environnement, vous aurez un chauffage économique et vous pourrez apprécier ce spectacle des flammes qu'aucun autre type de chauffage peut offrir.

Vous venez d'acquérir un produit de la marque PANADERO, nos poêles non seulement requierent un entretien adéquat mais également une installation conforme à la législation en vigueur. Nos produits sont conformes à la norme européenne EN 13240:2001 et A2:2004 mais il est très important que le consommateur sache utiliser correctement son poêle selon les conseils que nous vous indiquons. Pour cette raison, avant d'installer notre produit vous devrez lire rigoureusement ce manuel et suivre nos instructions d'utilisation et d'entretien.

POSITION DU CONDUIT DE FUMEE

- Placer le premier tuyau dans la sortie de fumée du poêle et continuez dans cette même position avec les autres tuyaux.

- Mettre un chapeau sur le dernier tuyau si celui ci se trouve à l'extérieur.

INSTALLATION

- Vous avez acheté un poêle à bois dont la chambre à combustion est revêtue de vermiculite. Ne pas enlever ces pièces en vermiculite.

- Il est nécessaire de respecter les réglementations nationales, régionales et locales sur l'utilisation des appareils et des combustibles lors de l'installation du poêle.

- L'installation doit être le plus verticale possible, en évitant l'utilisation de coudes ou déviations. Si l'installation se raccorde à un conduit de cheminée de maçonnerie, il est conseillé qu'elle soit munie de tubes jusqu'à la sortie extérieure. Dans le cas où l'installation soit seulement munie de tubes, il est conseillé qu'elle ait au moins 3 mètres linéaires.

- Attention: l'installation de ce poêle à bois doit être effectuée par un professionnel qualifié. Ne pas obstruer les ouvertures d'aération. Attention: ce poêle doit être installé dans une pièce aérée et bien ventilée. Il est conseillé d'avoir au moins une fenêtre qui puisse s'ouvrir, dans la même pièce où sera installée le poêle.

- Les tuyaux doivent être scellés avec un mastic réfractaire pour empêcher que la suie produite par la combustion ne coule par les joints.

- Ne pas placer le poêle près de murs combustibles. Le poêle doit être installé sur un sol non inflammable, dans le cas contraire, une plaque devra être installée sous l'appareil, elle devra couvrir la superficie du poêle et dépasser de 15 cm. sur les côtés et 30 cm. sur la partie de devant.

- Pendant le fonctionnement, éloignez du poêle, toute matière pouvant être altérée par la chaleur: meubles, rideaux, papiers, vêtements, etc... La distance de sécurité minimum à matériaux combustibles est celle indiquée à la dernière page de ce manuel.

- Il est important de prévoir le facil accès pour le nettoyage de l'appareil, du conduit de fumée et de la cheminée. Si vous pensez placer votre poêle près d'un mur non inflammable, nous vous conseillons de laisser une distance minimum pour faciliter les opérations de nettoyage.

- Ce poêle n'est pas fait pour être installé dans un système de cheminée comparti avec d'autres appareils.

- L'appareil doit être installé sur un sol ayant une capacité de portée adéquate. Si la construction ne répond pas à cette exigence, il faudra adopter les mesures nécessaires (par exemple en installant une plaque de distribution de charge).

COMBUSTIBLE

• Utilisez comme combustible du bois sec, en veillant à ce qu'il ne dépasse pas 20% le degré d'humidité. Sachez, qu'un bois ayant 50% ou 60% d'humidité ne chauffe pas, il a une très mauvaise combustion, il crée beaucoup de goudron, il dégage une vapeur d'eau excessive et il produit des sédements excessifs dans l'appareil, la vitre et les conduits de fumée. Vous pouvez également utiliser des briquettes de bois préssé.
• Allumez le feu avec des pastilles prévues à cet effet, ou avec l'aide de papier et brindilles. N'utilisez jamais d'alcool à brûler ou de produits similaires.
• Ne brûlez pas de déchets ménagers, matières plastiques ou de produits gras qui polluent l'environnement et provoquent des risques de feu de cheminée par encrassement du conduit.

FONCTIONNEMENT

• Lors des premiers allumages, il est normal que de la fumée se dégage. Cela est dû à ce que certains composants de la peinture anticalorifique brûlent en même temps que s'adhère le pigment au poêle. Nous conseillons d'aérer abondamment la pièce jusqu'à ce que cela disparaîtse.
• Le poêle n'est pas prévu pour fonctionner «porte ouverte».
• Cet appareil est prévu pour fonctionner de manière discontinue avec des temps de recharge de combustible.
• Pour l'allumage du poêle il est recommandé d'utiliser du papier, des pastilles d'allumage et des brindilles. Une fois que le feu commence à fonctionner, ajoutez pour la première charge deux morceaux de bois de 1,5 à 2 Kg. Pendant cette phase d'allumage, les tirages d'air doivent être complètement ouverts.
• Une fois que le feu commence à prendre de l'intensité, régler l'intensité du feu en fermant plus ou moins les tirages d'air.
• Pour atteindre la puissance nominale de l'appareil vous devez utiliser une quantité approximative de 1,8 Kg. de bois en intervalles 45 min.

Vous ne devez pas recharger de combustible votre appareil avant que la charge antérieure ne se soit consummée et qu'il reste seulement le lit de braises nécessaire à la reprise de la combustion.

• Pour arriver à une combustion au ralenti vous devrez régler l'intensité du feu par les tirages d'air. Ceux-ci devront rester toujours libres d'accès pour permettre une bonne circulation de l'air de combustion.
• Il est normal que le joint en fibre de verre se désintègre. Bien que le poêle puisse fonctionner sans le joint, nous vous recommandons de le changer chaque saison.
• Le tiroir sert à retirer les cendres. Videz le régulièrement sans attendre qu'il se remplisse trop afin d'éviter que se détériore la grille.

Sachez que jusqu'à 24 heures après, les cendres peuvent être encore chaudes.

- N'ouvrez pas la porte de l'appareil brusquement afin déviter que la fumée ne sorte. N'ouvrez jamais la porte sans avoir ouvert avant le registre. Ouvrez la porte seulement quand vous

devez charger le poêle avec le combustible adéquat.

- La vitre, les pièces en laiton et l'appareil en general peuvent atteindre des températures élevées, attention aux risques de brûlures lors de l'utilisation. Pour manipuler ces pièces, utilisez le gant fourni avec le poêle.

- Tenez éloignés les jeunes enfants pour éviter des brûlures lors de l'utilisation.

- Si le démarrage du poêle cause certains problèmes (Inter-saison, cheminée froide...). Vous pouvez allumer un feu d'appel avec du papier froissé ce qui aidera à mettre en marche le poêle.

- Dans le cas de surchauffe, fermez le tirage d'air pour réduire l'intensité du feu.

- Dans le cas de mauvais fonctionnement, fermez le tirage d'air et consultez le fabricant.

- Pour obtenir les meilleures prestations de l'appareil, lors de l'allumage commencer par ouvrir seulement l'air primaire et lorsque le feu est bien vif (1 ou 2 minutes) fermer la plus grande partie de l'air primaire en laissant une très légère ouverture et ainsi laisser une combustion très lente.

- Si vous deposez du bois dans le range-bûches, celui-ci ne doit pas être en contact la partie supérieure

ENTRETIEN

- Un nettoyage quotidien de la vitre permet d'éviter le dépôt de suie sur le verre. Utilisez pour cela un nettoyant spécial vendu dans le commerce. N'utilisez jamais d'eau. Ne tentez jamais de nettoyer votre poêle en fonctionnement.

- Il est aussi très important de nettoyer régulièrement les conduits de fumée de l'appareil et vous devrez vous assurer l'absence de bloquage avant de remettre en marche l'appareil après une période prolongée de non allumage.

- Chaque début de saison, il est important qu'un professionnel réalise l'entretien de votre installation.

- Dans le cas d'un incendie de cheminée, si vous le pouvez, fermez les tirages d'air et contactez immediatement les autorités.

- Toute pièce de rechange doit être recommandée par le fabricant.

- La fibre de verre qui est utilisée pour les jjoints peut se dégrader avec le temps. Dans le cas ou cela se produirait, il faudrait alors procéder à son remplacement.

GARANTIE

Cet appareil est un produit de qualité qui a été fabriqué avec le plus grand soin. Si malgré tout, vous constatiez une anomalie, commencez par demander conseil au revendeur. Si ce dernier n'est pas en mesure de vous solutionner le problème, il nous contactera et, si la situation l'exige nous enverra l'appareil. Le délai de garantie étant de cinq ans à compter de la date d'achat, nous nous engageons à remplacer gratuitement les pièces défectueuses pendant ce délai. Néanmoins les frais de transport sont à la charge du client.

Étant donné que ce dispositif a été testé par un laboratoire agréé, ne sont pas couverts par la garantie les pièces suivantes:

• Vitre
• La grille en fonte
• Vermiculite
• Poignées (de la porte et tirage)

A l'intérieur de l'emballage se trouve une fiche de contrôle de qualité, nous vous prions de la remettre au revendeur en cas de réclamation.

MESURES ET CARACTERISTIQUES

• Hauteur 990 mm
• Largeur 500 mm
• Profondeur 445 mm
• Poids 113 Kg
• Porte entrée bois....432 x 337 mm
• Sortie fumée 150-153 mm
• Corps en acier de 5 mm.
• Grille en fonte
• Peinture résistante à 800 °C
• Vitre vitrocéramique 750 °C

• Bûches jusqu'à 50 cm

• Puissance nominale 8 kW

• Rendement 78.5%
• Emission de CO 0.10%
• Tirage minimum de la cheminée pour puissance nominale .... 12 Pa
• Débit massique des fumées .....6.5 g/s
• Température des fumées 314°
• Distance par rapport aux materiaux combustibles adjacents .... 60 cm
• Volume de chauffe (aprox.) ..... 200 m ^3

EN 13240: 2001 & A2: 2004	HIJO DE MIGUEL PANADERO P.I. CAMPOLLANO AVENIDA 5 ^a , 13-15 02007 ALBACETE -SPAIN
POÊLE A BOIS “SUERTE/HELSINKI”......18POÊLE INDEPENDANT A COMBUSTIBLE SOLIDE CERTIFICATE N 39-11540-T-8 DECLARATION DES PERFORMANCES ...... 18150 L' ORGANISME NOTIFIE ...... 1015
Puissance calorifique ...... 8 kW Rendement énergétique ...... 78.5 % Emission de CO par les produits de combustion ...... 0.10 % Temperatures des produits de combustion 314 °C Distance par rapport aux matériaux combustibles ...... 60 cm Concentration de poussières a 13% O2..30 mg/Nm ^3 Type de combustible ...... Bois et briquettes

-les extracteurs d'air utilisés dans le même espace que les appareils, peuvent causer des problèmes.

-Dans la partie situé en dessous du poêle, à l'intérieur du bûcher se trouvent deux tirettes, celle de droite sert pour le tirage primaire et celle de gauche pour le tirage secondaire. Si l'on tire vers soit, le tirage s'ouvrira et l'entrée d'air sera plus importante.

-Toute modification sur l'appareil doit être autorisée par le fabricant.
-Ne pas utiliser des combustibles liquides, ni du charbon, seulement du bois et des briquettes de bois.
-Cet appareil n'est pas conçu pour être inséré dans un mur
-Les opérations d'entretien sont à réaliser par un technicien compétant
-La chambre de combustion et le compartiment du cendrier doivent rester fermés pour éviter le refoulement des fumées, sauf lors de l'allumage, du chargement ou de l'enlèvement des résidus.

ADDENDUM AU MARQUAGE CE

• Cet appareil ne peut pas s'installer sur un conduit de cheminée desservant plusieurs appareils.
• Utiliser exclusivement les combustibles recommandés.
• Cet appareil fonctionne de façon intermittente.

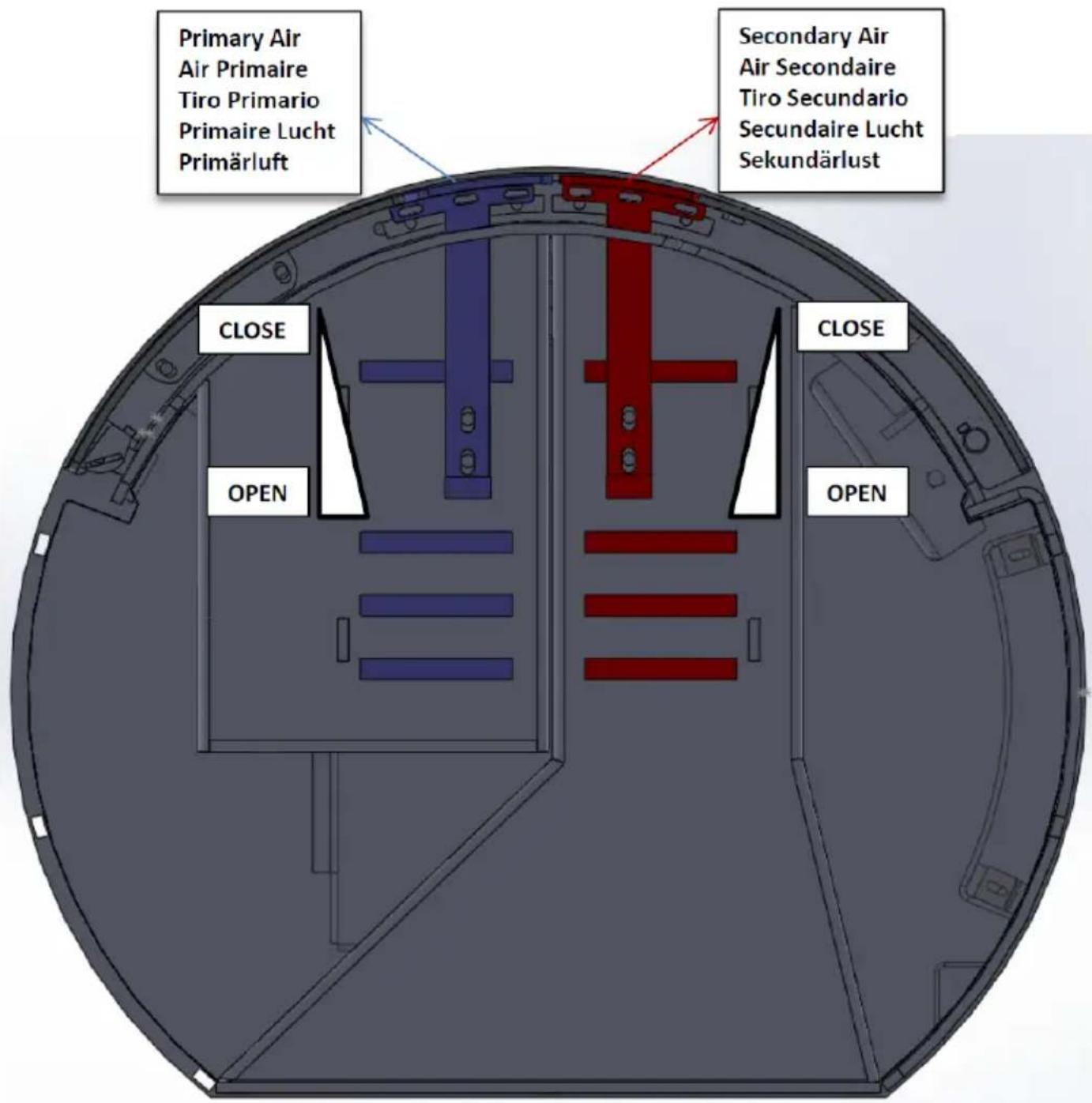

Primary Air Air Primaire Tiro Primario Primaire Lucht Primärluft CLOSE OPEN Secondary Air Air Secondaire Tiro Secundario Secundaire Lucht Sekundärlust CLOSE OPEN

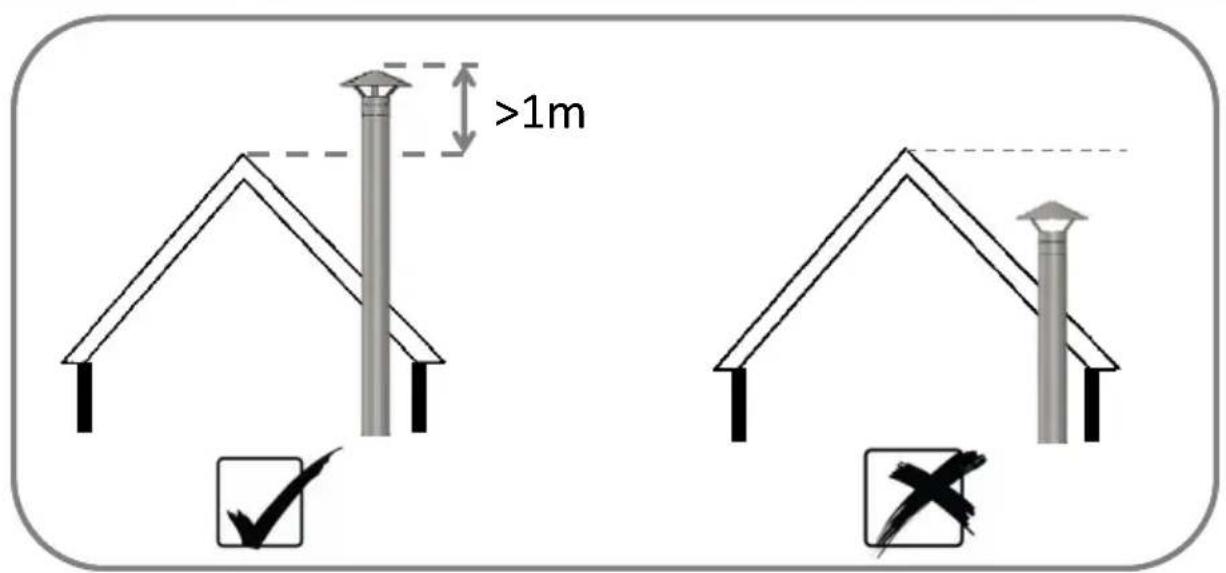

>1m

Royaume de Belgique

SPF Santé publique, Sécurité de la Chaîne alimentaire et Environnement, Direction générale de l'Environnement

AR 12 octobre 2010 réglementant les exigences minimales de rendement et les niveaux des émissions des polluants des appareils de chauffage alimentés en combustible solide

Fabricant:
Nom du fabricant	PANADERO DENIA SL
Adresse du fabricant	AVENIDA 5 NORTE 13-1502007 ALBACETE SPAIN
Nom de son mandataire établi dans la Communauté européenne	PANADERO DENIA SL

Produit(s):
Type de combustible Renouvable
Type of products Poêle alimenté en combustible solide
Puissance 8 KW
Modèle SUERTE
Type 18150
N° CE PANADERO DENIA S.L.

Niveaux d'émission:
CO Continuous	% or mg/Nm3	NBN EN 13240
CO Non Continuous	10 % or mg/Nm3	NBN EN 13240
PM Continuous	% or mg/Nm3	NBN EN 13240
PM Non Continuous	26 % or mg/Nm3	NBN EN 13240
EFF Continuous	% NBN EN 13240
EFF Non Continuous	78.5 % NBN EN 13240
informations supplémentaires :
le nom de l'organisme agréé	STROJIRENSKY ZKUSEBNI USTAV Laboratorium
Rapport N°	39-11540-8
les coordonnées de la personne habilité à signer la déclaration	Miguel PANADERO
le lieu et la date de la déclaration	10-06-2018 ALBACETE
Informations environnementales concernant les combustibles solides recommandés	Utilisez comme combustible du bois sec, en veillant à ce qu'il ne dépasse pas 20% le degré d'humidité. Sachez, qu'un bois ayant 50% ou 60% d'humidité ne chauffe pas, il a une très mauvaise combustion, il crée beaucoup de goudron, il dégage une vapeur d'eau excessive et il produit des sédements excessifs dans l'appareil, la vitre et les conduits de fumée. Vous pouvez également utiliser des briquettes de bois préssé.
Informations environnementales concernant les combustibles solides non-recommandés	Ne brûlez pas de déchets ménagers, matières plastiques ou de produits gras qui polluent l'environnement et provoquent des risques de feu de cheminée par encrassement du conduit.

Nous certifions par la présente que la série des appareils spécifiée ci-après est conforme au modèle type décrit dans la déclaration de conformité CE, qu'elle est fabriquée et mise sur le marché conformément aux exigences définies dans l'arrêté royal du 12 octobre 2010 réglementant les exigences minimales de rendement et les niveaux des émissions de polluants des appareils de chauffage alimentés en combustible solide.

Miguel PANADERO PANADERO PANADERO DENIA S. CIF 8-02186016 PI Campiellano-audia P. Neme n° 13-75 02007 ALONATE SPAIN

Königreich Belgien
