Suerte - Frigideira PANADERO - Manual de utilização gratuito

Tipo de produto	Fogão a lenha
Marca	PANADERO
Modelo	Suerte
Altura	990 mm
Largura	500 mm
Profundidade	445 mm
Peso	113 kg
Potência nominal	8 kW
Rendimento	78,5 %
Volume de aquecimento aproximado	200 m³
Comprimento máximo das toras	50 cm
Diâmetro de saída de fumaça	150-153 mm
Distância de segurança a materiais combustíveis	60 cm
Material do corpo	Aço de 5 mm
Material do vidro	Vitrocerâmica resistente a 750 °C
Tipo de grelha	Ferro fundido
Temperatura dos fumos	314 °C
Emissão de CO	0,10 %
Tiragem mínima	12 Pa
Fluxo mássico dos fumos	6,5 g/s
Combustível recomendado	Lenha seca (umidade < 20 %) e briquetes de madeira
Alimentação	Manual (carregamento intermitente)
Garantia	5 anos (peças, exceto custos de transporte)
Peças não cobertas pela garantia	Vidro, grelha de ferro fundido, vermiculita, maçanetas

Perguntas frequentes - Suerte PANADERO

Que tipo de lenha usar?

Use lenha seca com um teor de umidade inferior a 20 %. A lenha úmida (50-60 %) produz pouco calor, suja o vidro e os dutos. Você também pode usar briquetes de madeira prensada.

Como acender o fogão?

Use papel, pastilhas de acendimento e gravetos. Abra completamente as entradas de ar (primário e secundário). Depois que o fogo pegar bem, adicione 2 pedaços de lenha de 1,5 a 2 kg e ajuste as entradas.

Quais são as distâncias de segurança a serem respeitadas?

O fogão deve ser instalado a pelo menos 60 cm de materiais combustíveis (móveis, cortinas, etc.). O piso deve ser não inflamável ou protegido por uma placa que se estenda 15 cm nas laterais e 30 cm na frente.

Como limpar o vidro?

Limpe o vidro diariamente com um limpador especial para vidro de fogão. Nunca use água. Nunca limpe quando o fogão estiver em funcionamento.

Com que frequência deve-se fazer a manutenção do fogão?

Limpe regularmente os dutos de fumaça e a gaveta de cinzas. Faça uma manutenção profissional no início de cada estação de aquecimento.

O que fazer em caso de incêndio na chaminé?

Feche imediatamente as entradas de ar para reduzir a entrada de oxigênio, e entre em contato com os bombeiros.

Posso queimar carvão ou lixo?

Não, apenas lenha e briquetes de madeira são permitidos. Nunca queime lixo doméstico, plásticos, produtos gordurosos ou carvão: isso polui e suja o duto.

O que fazer se o vidro quebrar?

O vidro vitrocerâmico é uma peça de desgaste não coberta pela garantia. Entre em contato com seu revendedor para encomendar um vidro de reposição adequado.

Como ajustar a potência do fogão?

Use as duas alavancas sob o fogão: a da direita controla o ar primário, a da esquerda o ar secundário. Para reduzir a potência, feche parcialmente as entradas. Para uma combustão lenta, deixe apenas uma leve abertura.

Qual é a garantia do fogão Suerte?

A garantia é de 5 anos a partir da data de compra, cobrindo peças defeituosas (exceto transporte). Não são cobertos: vidro, grelha de ferro fundido, vermiculita e maçanetas.

MANUAL DE UTILIZADOR Suerte PANADERO

INSTRUÇÕES DE UTILIZAÇÃO E MANUTENÇÃO p. 20

A lenha: uma energia ecológica

A lenha é uma energia renovável que responde às exigências energéticas e de meio-ambiente do século XXI.

Ao longo da sua vida, uma árvore cresce graças à luz solar, à água, aos sais minerais e ao CO2. Acumula, de forma natural, a energia do sol e dá-nos o oxigénio indispensável para a vida.

A quantidade de CO2 que se liberta durante a combustão da lenha não é superior à que se emitiria através da sua decomposição natural. Portanto, estamos perante um tipo de energia que respeita o ciclo natural de milhões de anos. A combustão da lenha não aumenta o CO2 no meio-ambiente, pelo que é uma energia ecológica que não contribui para o efeito de estufa.

Nas nossas salamandras a lenha queima-se de forma limpa, sem deixar resíduos. A cinza da lenha é um adubo de alta qualidade, rico em sais minerais. Ao comprar uma salamandra de lenha está a ajudar o meio-ambiente, terá um aquecimento económico e desfrutará do espectáculo das chamas que nenhum outro tipo de aquecimento pode oferecer.

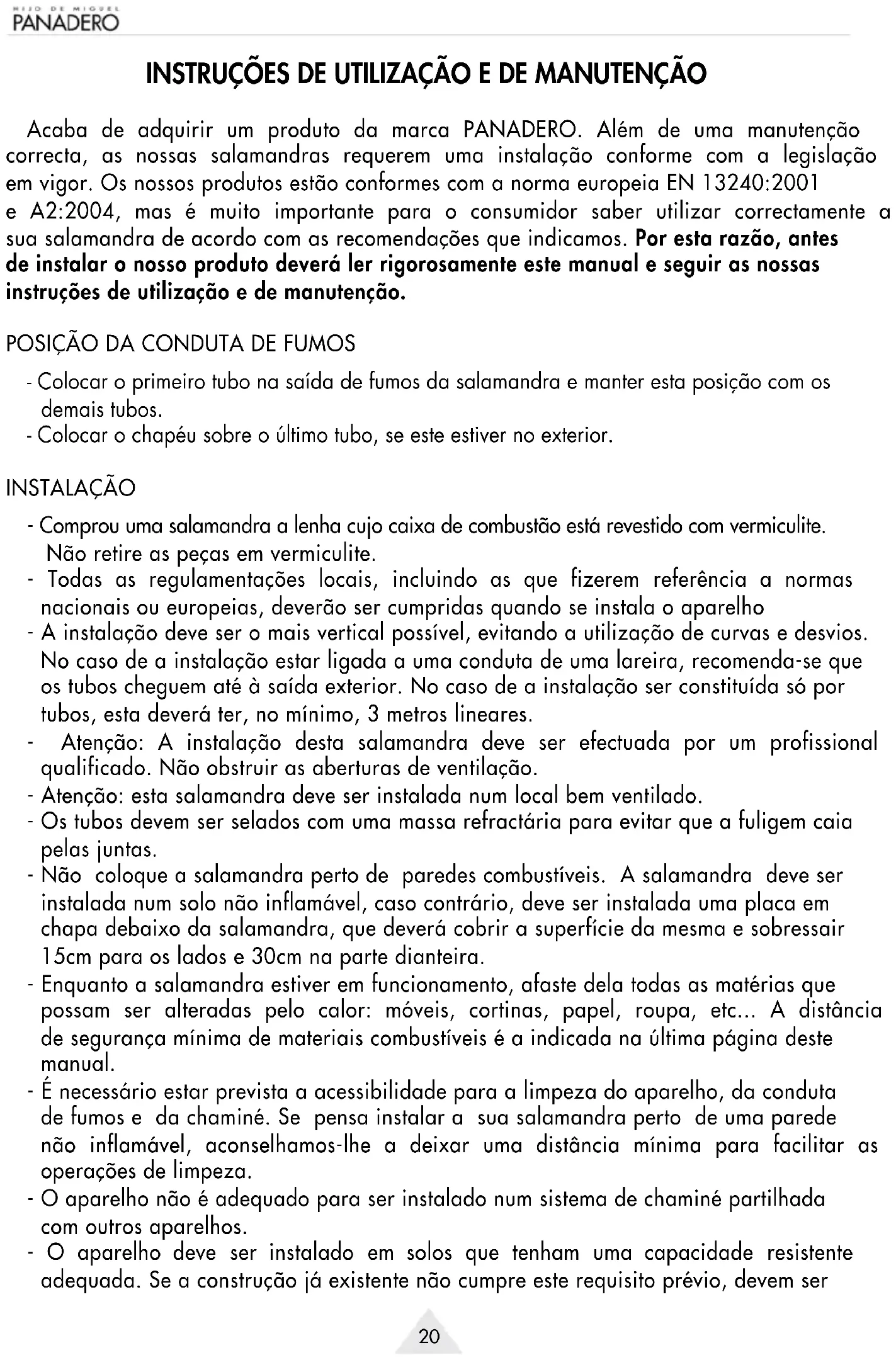

INSTRUÇÕES DE UTILIZAÇÃO E DE MANUTENÇÃO

Acaba de adquirir um produto da marca PANADERO. Além de uma manutenção correcta, as nossas salamandras requerem uma instalação conforme com a legislação em vigor. Os nossos produtos estão conformes com a norma europeia EN 13240:2001 e A2:2004, mas é muito importante para o consumidor saber utilizar correctamente a sua salamandra de acordo com as recomendações que indicamos. Por esta razão, antes de instalar o nosso produto deverá ler rigorosamente este manual e seguir as nossas instruções de utilização e de manutenção.

POSIÇÃO DA CONDUTA DE FUMOS

- Colocar o primeiro tubo na saída de fumos da salamandra e manter esta posição com os demais tubos.

- Colocar o chapéu sobre o último tubo, se este estiver no exterior.

INSTALAÇÃO

- Comprou uma salamandra a lenha cujo caixa de combustão está revestido com vermiculite. Não retire as peças em vermiculite.

- Todas as regulamentações locais, incluindo as que fizerem referência a normas nacionais ou europeias, deverão ser cumpridas quando se instala o aparelho

- A instalação deve ser o mais vertical possível, evitando a utilização de curvas e desvios. No caso de a instalação estar ligada a uma conduta de uma lareira, recomenda-se que os tubos cheguem até à saída exterior. No caso de a instalação ser constituída só por tubos, esta deverá ter, no mínimo, 3 metros lineares.

- Atenção: A instalação desta salamandra deve ser efectuada por um profissional qualificado. Não obstruir as aberturas de ventilação.

- Atenção: esta salamandra deve ser instalada num local bem ventilado.

- Os tubos devem ser selados com uma massa refractária para evitar que a fuligem caia pelas juntas.

- Não coloque a salamandra perto de paredes combustíveis. A salamandra deve ser instalada num solo não inflamável, caso contrário, deve ser instalada uma placa em chapa debaixo da salamandra, que deverá cobrir a superfície da mesma e sobressair 15cm para os lados e 30cm na parte dianteira.

- Enquanto a salamandra estiver em funcionamento, afaste dela todas as matérias que possam ser alteradas pelo calor: móveis, cortinas, papel, roupa, etc... A distância de segurança mínima de materiais combustíveis é a indicada na última página deste manual.

- É necessário estar prevista a acessibilidade para a limpeza do aparelho, da conduta de fumos e da chaminé. Se pensa instalar a sua salamandra perto de uma parede não inflamável, aconselhamos-lhe a deixar uma distância mínima para facilitar as operações de limpeza.

- O aparelho não é adequado para ser instalado num sistema de chaminé partilhada com outros aparelhos.

- O aparelho deve ser instalado em solos que tenham uma capacidade resistente adequada. Se a construção já existente não cumpre este requisito prévio, devem ser

adoptadas as medidas adequadas (por exemplo, uma placa de distribuição de carga) para cumpri-lo.

COMBUSTÍVEL

• Utilize como combustível lenha seca, procurando que a mesma não exceda um grau de humidade de 20%. Tenha em conta que lenha com 50% ou 60% de humidade não aquece, tem uma combustão muito má, cria muito alcatrão, liberta vapor de água excessivo e produz sedimentos excessivos no aparelho, vidro e conduta de fumos. Também pode utilizar briquetes de lenha prensada.
• Acenda o lume com pastilhas existentes para esta finalidade ou com a ajuda de papel e pequenos paus de madeira. Nunca utilize para acender álcool ou produtos similares.
• Não queime resíduos domésticos, matérias plásticas ou produtos com gordura que contaminem o meio-ambiente e possam provocar risco de incêndios por obstrução da conduta.

FUNCIONAMENTO

- Durante as primeiras vezes que acende o lume é normal que se produza fumo. Isto deve-se ao facto de se queimarem certos componentes da pintura anti-calórica, ao mesmo tempo que o pigmento adere à própria salamandra. Por isso, recomenda-se a ventilação abundante da sala até que tal desapareça.

• A salamandra não foi feita para funcionar com a porta aberta.
• O aparelho foi pensado para trabalhar de forma intermitente, com intervalos de recarga de combustível.
• Para pôr a salamandra em funcionamento, recomenda-se a utilização de papel, pastilhas e ripas de madeira. Uma vez que o fogo comece a surgir, deve-se introduzir no primeiro carregamento dois troncos de 1,5 a 2 Kg. de peso. Neste processo, as saídas de ar da salamandra têm de estar totalmente abertas. Se for necessário, também pode ajudar, ao início, abrir a gaveta das cinzas.
• Uma vez que o lume tenha adquirido intensidade, feche totalmente a gaveta das cinzas (se foi aberta anteriormente) e regule a intensidade do lume fechando em maior ou menor medida as saídas de ar.
• Para conseguir a potência nominal desta salamandra deve colocar uma quantidade de lenha aproximada de 1,8 Kg. de peso em intervalos de 45 min.

Não se deve recarregar o aparelho até que não se tenha consumido a carga anterior e só reste a reserva de brasas.

• Para conseguir uma combustão lenta, deve regular a intensidade do lume com as saídas de ar. Estas terão de estar sempre desbloqueadas para permitir o fornecimento de ar para a combustão.
• É normal que depois das primeiras vezes em que se acendeu a salamandra as peças de latão adquiram uma cor acobreada.
• É normal que com o uso a junta de fibra de vidro, do vidro, se desfaça. Apesar de a salamandra poder funcionar sem esta junta, recomenda-se que a mesma seja substituída periodicamente.
• A gaveta inferior serve para retirar as cinzas. Evvazie-a frequentemente, sem esperar que se encha demasiado, para evitar que se danifique a grelha. Tenha cuidado com a cinza que até

24 horas depois pode continuar quente.

- Não abra a porta do aparelho de forma brusca com o fim de evitar a saída de fumo. Nunca abra a porta da salamandra sem previamente abrir a saída de ar. Abra a porta só com o fim de recarregar com o combustível adequado.

- O vidro, as peças de latão e o aparelho em geral podem alcançar temperaturas muito elevadas, cuidado com os riscos de queimaduras. Para manipular tais peças, utilize a luva junta com a salamandra.

- Manter afastadas as crianças para evitar queimaduras durante a utilização.

- Se o arranque apresenta problemas (temporada intermédia, chaminé fria, etc.) pode-se acender o lume de chamada com papel amachucado, o que facilita o início do funcionamento da salamandra.

- No caso de sobreaquecimento, feche as saídas de ar para reduzir a intensidade do lume.

- No caso de mau funcionamento, feche as saídas de ar e consulte o fabricante.

- Para obter as melhores prestações do aparelho, depois de ligar, abra apenas o ar primário e assim que o fogo estiver vivo (1 ou 2 minutos), feche a maior parte do ar primário, deixando apenas uma abertura muito pequena para permitir uma combustão lenta.

- Se colocar troncos no depósito de lenha, estes não podem tocar na parte superior do armazém de lenha

MANUTENÇÃO

- Convém limpar periodicamente o vidro para evitar que os restos de fuligem o escureçam. No comércio existem produtos de limpeza especiais para isso. Não utilize nunca água. Nunca tente limpar a sua salamandra quando estiver em funcionamento.

- Também é importante limpar periodicamente as ligações de condutas de fumo do aparelho e deverá comprovar a ausência de obstrução antes de voltar a acender o aparelho, depois de um período prolongado sem funcionar. Em cada início de temporada é importante que um profissional realize uma manutenção à sua instalação.

- Em caso de incêndio na chaminé, se puder, feche as saídas de ar e contacte imediatamente as autoridades.

- Qualquer peça sobresselente que necessite tem de ser recomendada por nós.

- A fibra de vidro usados nas articulações çõlem sofrer degrada ao longo do tempo. Se este for o caso, quando isso ocorrer, você deve substituí-lo com uma nova fibra de vidrio

GARANTIA

Esta salamandra é um produto de alta qualidade, fabricada com grande esmero. Se, apesar disso, surgir algum defeito, consulte primeiro o seu distribuidor. Se ele não puder solucionar o problema, entre em contacto connosco e, se necessário, envie-nos a salamandra. A nossa empresa substitui gratuitamente qualquer peça defeituosa durante cinco anos a partir da data da compra. Os gastos de transporte, contudo, estão por conta do cliente.

Uma vez que este dispositivo foi testado por um laboratório certificado não são cobertos pela garantia os seguintes componentes:

• Crystal
• Grill Fundição
• Vermiculite
• Hardware

No interior da embalagem, encontrará uma ficha de controlo da qualidade. Solicitamos que a remeta ao distribuidor em caso de reclamação.

MEDIDAS E CARACTERÍSTICAS

• Altura 990 mm
• Largura 500 mm
• Profundidade......445 mm
• Peso 113 Kg
• Porta entrada lenha .....432 x 337 mm
• Saída fumos 150-153 mm
• Corpo em aço de 5 mm.
• Grelha de ferro fundido
• Pintura anti-calórica resistente a 800 °C
• Vidro vitrocerâmico 750 °C

• Troncos até 50 cm

• Potência calórica nominal 8 kW

• Rendimento 78.5%
• Emissão de CO 0.10 %
• Saída na chaminé para potência nominal 12 Pa
• Caudal em massa de fumos ..... 6.5 g/s
• Temperatura dos fumos 314°C
• Distância mínima de materiais combustíveis 60 cm
• Volume de aquecimento (aprox.) 200 m ^3

EN 13240: 2001 & A2: 2004	HIJO DE MIGUEL PANADERO P.I. CAMPOLLANO AVENIDA 5 ^a , 13-15 02007 ALBACETE -SPAIN
SALAMANDRA DE LENHA “SUERTE/HELSINKI”...1.8 SALAMANDRA INDEPENDENTE PARA COMBUSTÍVEL SÓLIDO CERTIFICATE N 39-11540-T-8 DECLARAÇÃO DE DESEMPENHO ..... 18150 ORGANISMO NOTIFICADO ..... 1015
Potência nominal..... 8 kW Rendimento.....78.5 % Emissão de CO nos produtos de combustão 0.10 % Temperatura dos fumos..... 314 °C Distancia mínima de materiais combustíveis 60 cm Tipos de combustível..... Lenha e briquetes
