Tone Master Twin Reverb - Ampli guitare FENDER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ampli guitare numérique modélisant un Twin Reverb à lampes
Marque	Fender
Modèle	Tone Master Twin Reverb
Puissance de sortie	200 W RMS dans 4 Ω (simule 85 W lampe)
Haut-parleurs	2 x Jensen N-12K 12" en néodyme, 8 Ω
Canaux	Normal et Vibrato (avec réverb et trémolo)
Entrées	4 entrées (2 par canal) : 1 MΩ (entrée 1) et 136 kΩ (entrée 2)
Sorties	Sortie ligne XLR symétrique avec simulation de baffle (OFF/1/2)
Contrôles	Volume, Treble, Middle, Bass, Bright, Reverb, Speed, Intensity, Output Power
Sélecteur de puissance	5W, 7W, 12W, 22W, 40W, 85W (pleine puissance)
Fonctions	Mute, Ground lift, Mise à jour firmware via USB
Alimentation	100-240 VAC, 50/60 Hz, 450 W max
Dimensions (L x H x P)	66,4 x 51,4 x 26,3 cm
Poids	15 kg
Accessoires inclus	Pédalier à 2 contacteurs, housse de protection, cordon d'alimentation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Respecter les tensions indiquées. Débrancher avant tout nettoyage. Utiliser le cordon d'alimentation fourni.
Pièces détachées et réparabilité	Pièces disponibles auprès des revendeurs Fender agréés. Mises à jour firmware via USB.
Informations générales	Reproduction numérique du son et de la puissance d'un Fender Twin Reverb à lampes.

FOIRE AUX QUESTIONS - Tone Master Twin Reverb FENDER

Comment brancher ma guitare sur le Tone Master Twin Reverb ?

Branchez votre guitare dans une des entrées Normal ou Vibrato. Utilisez l'entrée 1 pour un niveau maximal, l'entrée 2 pour un son plus sombre (-6 dB).

Comment utiliser l'effet de réverbération ?

Tournez le bouton REVERB sur la face avant pour régler le niveau. Vous pouvez activer/désactiver l'effet avec le pédalier fourni.

Comment réduire la puissance de sortie pour jouer à faible volume ?

Utilisez le sélecteur OUTPUT POWER sur la face arrière. Choisissez parmi 5W, 7W, 12W, 22W, 40W ou pleine puissance 85W.

Comment enregistrer silencieusement avec l'ampli ?

Activez la fonction MUTE (bouton S) pour couper le haut-parleur tout en conservant la sortie XLR BALANCED LINE OUT active. Le témoin devient orange.

Comment connecter l'ampli à un système de sonorisation ?

Utilisez la sortie XLR BALANCED LINE OUT (X). Réglez le niveau avec le bouton NIVEAU (V) et sélectionnez la simulation de baffle avec CABINET SIM (U). Utilisez GROUND LIFT (W) en cas de ronflette.

Comment mettre à jour le firmware de l'ampli ?

Connectez un câble USB au port situé sous l'embase d'alimentation. Rendez-vous sur fender.com/firmware/support et suivez les instructions.

Quel pédalier est fourni avec l'ampli ?

Le pédalier Tone Master à 2 contacteurs (réf. 7716005000) permet d'activer/désactiver la réverb et le trémolo. Branchez-le sur la prise FOOTSWITCH (Y).

Que signifient les différents réglages du cabinet sim ?

Le sélecteur CABINET SIM propose trois options : OFF (pas de simulation), 1 et 2 qui sont des réponses impulsionnelles (IR) de combinaisons haut-parleur/micro différentes.

Comment nettoyer et entretenir l'ampli ?

Débranchez l'ampli. Nettoyez le boîtier avec un chiffon doux et sec. Évitez les produits chimiques. Rangez-le dans la housse fournie.

L'ampli est-il compatible avec une tension étrangère ?

Oui, l'ampli est compatible avec les tensions de 100V à 240V (50/60 Hz). Vérifiez simplement que la prise est adaptée.

MODE D'EMPLOI Tone Master Twin Reverb FENDER

L'ampli Tone Master Twin Reverb, à l'aide d'une technologie numérique de pointe, a été conçu pour remplir une seule tâche : reproduire avec la plus grande précision le son et la puissance d'un véritable ampli à lampes Twin Reverb 85 watts. Grâce à un ampli de puissance numérique hautes performances de 200 watts couplé à deux haut-parleurs Jensen® N-12K en néodyme monté dans un baffle en pin raisonnant, le son cristallin, la puissance et la dynamique d'un véritable Twin Reverb sont reproduits de manière pratiquement indiscernable de l'original, sans lampes. Et même en offrant ces incroyables caractéristiques, le Tone Master Twin Reverb ne pèse que la moitié du poids du véritable Twin tout-lampes.

La face avant propose les mêmes réglages que la version originale à lampes, y compris les effets de réverbe et de trémolo qui ont faits la renommée de Fender. Sur la face arrière, vous trouverez des fonctionnalités plus modernes et pratiques : un sélecteur de puissance de sortie (puissance max et cinq réglages atténués), une sortie ligne XLR symétrique avec simulations de baffle basées sur la réponse impulsionnelle (IR), une fonction mute très utile pour couper le son ou lors d'une session d'enregistrement, un port USB pour mise à jour du firmware et bien plus encore.

Enregistrez votre Tone Master Twin Reverb en ligne sur start.fender.com.

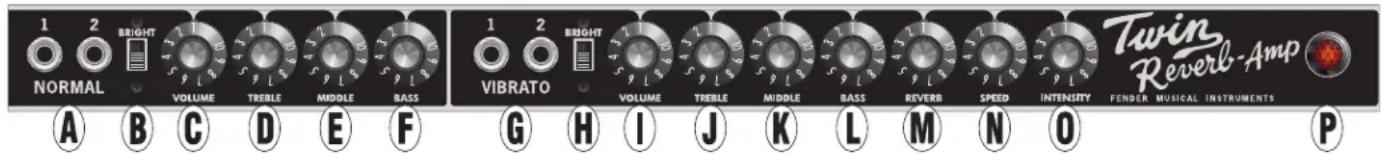

RÉGLAGES

A. ENTRÉES DU CANAL NORMAL: Connectez-y votre instrument. Le niveau de l'entrée Normal 1 est maximal ; la sensibilité de l'entrée Normal 2 est atténuée (-6 dB), ce qui permet d'obtenir un son légèrement plus sombre et une réponse plus claire avec les instruments à gain élevé.
B. BOUTON BRIGHT (CANAL NORMAL): Accentuation des hautes fréquences du canal Normal.
C. VOLUME (CANAL NORMAL): Permet de régler le volume des deux entrées du canal Normal.
D. TREBLE (CANAL NORMAL): Permet de régler les aigus des deux entrées du canal Normal.
E. MIDDLE (CANAL NORMAL): Permet de régler les médiums des deux entrées du canal Normal.
F. BASS (CANAL NORMAL) : Permet de régler les basses des deux entrées du canal Normal.
G. ENTRÉES DU CANAL VIBRATO: Connectez votre instrument à ces entrées afin d'utiliser l'effet de "vibrato" (trémolo) intégré à l'ampli. Le niveau de l'entrée Vibrato 1 est maximal ; la sensibilité de l'entrée Vibrato 2 est atténuée (-6 dB), ce qui permet d'obtenir un son légèrement plus sombre et une réponse plus claire avec les instruments à gain élevé.
H. BOUTON BRIGHT (CANAL VIBRATO): Accentuation des hautes fréquences du canal Vibrato.

I. VOLUME (CANAL VIBRATO): Permet de régler le volume des deux entrées du canal Vibrato.
J. TREBLE (CANAL VIBRATO): Permet de régler les aigus des deux entrées du canal Vibrato.
K. MIDDLE (CANAL VIBRATO): Permet de régler les médiums des deux entrées du canal Vibrato.
L. BASS (CANAL VIBRATO): Permet de régler les basses des deux entrées du canal Vibrato.
M. REVERB: Permet de régler le niveau de la réverbe. L'effet est coupé lorsque ce réglage est au minimum. Vous pouvez également activer/désactiver la réverbe avec le pédalier à deux contacteurs fourni.
N. SPEED: Permet de régler la vitesse de l'effet de "vibrato" (trémolo).
O. INTENSITY: Permet de régler la profondeur de l'effet de "vibrato" (trémolo). L'effet est coupé lorsque ce réglage est au minimum. Vous pouvez également activer/désactiver le vibrato avec le pédalier à deux contacteurs fourni.
P. TÉMOIN LUMINEUX: Ce témoin s'allume en rouge lorsque l'ampli est sous tension et clignote en rouge et orange lorsque l'ampli est en cours de chauffe. En mode MUTE (S), il s'allume en orange.

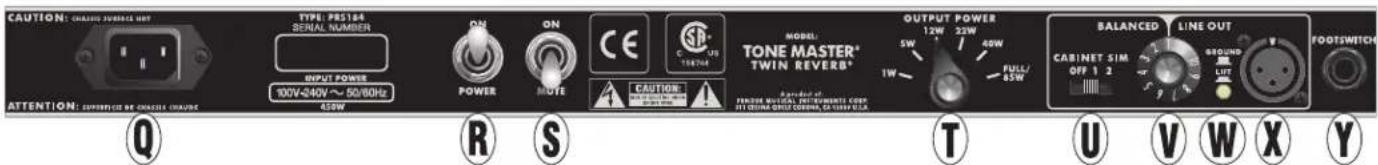

FACE ARRIÈRE

Q. EMBASE D'ALIMENTATION: Connectez le cordon d'alimentation fourni à cette embase et à une prise secteur dont les caractéristiques correspondent à celles indiquées à côté de l'embase. Compatible avec les tensions de 100V à 240V.
R. POWER: Permet de mettre l'ampli sous/hors tension.
S. MUTE: Permet de couper le son de l'ampli. En mode MUTE, la sortie niveau ligne XLR demeure active pour une utilisation silencieuse sur scène ou en studio, et le TÉMOIN LUMINEUX (P) est allumé en orange.
T. OUTPUT POWER : Ce sélecteur permet d'utiliser la pleine puissance de l'ampli (85 watts) ou de choisir parmi 5 puissances atténuées afin d'adapter le volume en fonction de la pièce ou de la salle. Réglez d'abord le volume sur la face avant pour obtenir la réponse souhaitée (grâce à l'émulation des lampes) puis le niveau général avec le sélecteur OUTPUT POWER.
U. CABINET SIM: Lorsque vous utilisez la sortie XLR BALANCED LINE OUT (X), ce sélecteur propose trois rendus sonores différents : le premier est neutre, sans émulation de haut-parleur (OFF); les deux autre sont des émulation à réponse impulsionnelle (IR) de différentes combinaisons de haut-parleurs et de placements de micro (1 et 2).

V. NIVEAU DE LA SORTIE BALANCED LINE OUT: Permet de régler le niveau de la sortie XLR BALANCED LINE OUT (X) pour correspondre au niveau d'entrée (ligne ou micro) du système externe utilisé (par exemple, un système de sonorisation ou d'enregistrement).
W. GROUND LIFT: Lors de l'utilisation de la sortie XLR BALANCED LINE OUT (X), ce bouton peut éliminer les bruits parasites causés par la connexion à un équipement non relié à la terre.
X. SORTIE XLR BALANCED LINE OUT: Permet la connexion à des appareils ou systèmes externes (par exemple, un système de sonorisation ou d'enregistrement). Cette sortie demeure active lorsque l'ampli fonction en mode MUTE (S).
Y. FOOTSWITCH: Permet de connecter le pédalier fourni afin d'activer/désactiver la réverbe et le trémolo.
Z. PORT USB (NON INDIQUÉ): Pour mettre à jour le firmware, utilisez le port USB situé dans le renfoncement en-dessous de l'embase d'alimentation. Connectez-vous à fender.com/firmware/support pour mettre à jour régulièrement le firmware afin d'améliorer votre ampli Tone Master.

CARACTÉRISTIQUES TECHNIQUES

CE

TYPE PR 5184

PUISSANCE NÉCESSAIRE 450W (max)

PUISSANCE EN SORTIE

200W dans 4 Ω (simule la puissance d'un ampli à lampe 85W)

IMPÉDANCES D'ENTRÉE Entrée 1 (pour les deux canaux) : 1M

Ω Entrée 2 (pour les deux canaux) : 136k

0

IMPÉDANCE DE LA SORTIE XLR LINE OUT 600

0

HAUT-PARLEUR

2 x Jensen ^* N-12K 12" en néodyme, 8Ω (REF 7715526000)

PÉDALIER

Tone Master à 2 contacteurs (foumi, REF 7716005000)

HOUSSE DE PROTECTION

Dimensions adaptées (fournie, REF 0050250000)

DIMENSIONS ET POIDS

Largeur: 66,4 cm

Hauteur: 51,4 cm

Profondeur: 26,3 cm

Poids: 15 kg

Les caractéristiques du produits sont sujettes à modification sans préavis.

TONE MASTER® TWIN REVERB®
