'68 Custom Pro Reverb - Ampli guitare FENDER - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil '68 Custom Pro Reverb FENDER au format PDF.
| Marque | Fender |
| Modèle | '68 Custom Pro Reverb |
| Type de produit | Ampli guitare à lampes |
| Puissance de sortie | 40 W RMS sur 4 Ω ou 8 Ω, 5 % THD, 1 kHz |
| Consommation électrique | 270 W |
| Haut-parleur | 12" Celestion® Neo Creamback (8 Ω) |
| Lampes de préamplification | 3 × 12AX7A, 2 × 12AT7 |
| Lampes de puissance | 2 × 6L6GC |
| Impédance d'entrée | 1 MΩ (entrée 1), 136 kΩ (entrée 2) |
| Impédance de sortie | 4 Ω ou 8 Ω selon configuration haut-parleur |
| Canaux | Mono avec réverbération et trémolo intégrés |
| Commandes | Volume, Bright, Treble, Middle, Bass, Reverb, Speed, Intensity |
| Effets intégrés | Réverbération à ressort, Trémolo (Vibrato) |
| Pédalier inclus | Oui, à deux boutons (réverbération/vibrato) |
| Fusible | F3.15AL 250 V (100V-120V), F1.6AL 250 V (220V-240V) |
| Dimensions (L × H × P) | 56,8 cm × 43,81 cm × 23,8 cm |
| Poids | 15,91 kg (35 lbs) |
| Accessoires fournis | Pédalier, enveloppe de protection, cordon d'alimentation |
| Fabrication | Fabriqué au Mexique |
| Garantie | Garantie constructeur, enregistrement sur start.fender.com |
FOIRE AUX QUESTIONS - '68 Custom Pro Reverb FENDER
Questions des utilisateurs sur '68 Custom Pro Reverb FENDER
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Ampli guitare au format PDF gratuitement ! Retrouvez votre notice '68 Custom Pro Reverb - FENDER et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil '68 Custom Pro Reverb de la marque FENDER.
MODE D'EMPLOI '68 Custom Pro Reverb FENDER
La série des amplis '68 Custom est devenue une gamme extrêmement populaire parmi les guitaristes qui aiment le son classique des amplis Fender associé à des réglages de tonalité qui trouvent un écho chez les musiciens d'aujourd'hui.
La '68 Custom Pro Reverb s'inspire du modèle original de 40 W et améliore sa portabilité et sa flexibilité tonale en réduisant la taille et le poids de l'enceinte, en passant au format mono et un seul haut-parleur de 12" et en ajoutant une commande des tonalités médium. Cet ampli raffiné et modernisé a la taille et le volume parfaits pour presque tous les concerts et peut être la plate-forme idéale pour les pédaliers.
- Circuit à lampes Pro Reverb modifié
- Canal mono avec commandes de tonalité polyvalentes et interrupteur lumineux
-
Rétroaction négative réduite pour une plus grande sensibilité tactile
-
Étage de sortie avec deux lampes 6L6GC
- Étage de pré amplification avec trois lampes 12AX7A et deux lampes 12AT7
• Supports de lampe soudés à la main - Transformateurs Schumacher conçus sur mesure (comme les originaux)
• Puissance de sortie de 40 watts - Haut-parleur 12" Celestion® Neo Creamback pour des tonalités plus expressives et un poids réduit
- Réverbération originale à lampe Fender « type ressort »
- Trémolo original à lampe Fender (« vibrato »)
- Habillage cosmétique Silver Panel style 1968 avec garniture en aluminium entourant un tissu acoustique argent-turquoise
- Pédalier de style vintage à deux boutons pour commande de la réverbération / du vibrato
- Enveloppe de protection
Enregistrez en ligne votre ampli '68 Custom Pro Reverb sur start.fender.com.

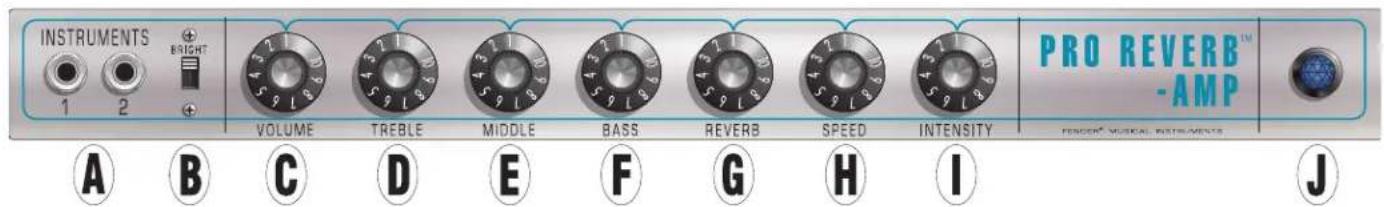

PANNEAU DE COMMANDE
A. INPUTS : 2 prises jack de connexion des instruments en entrée. L'entrée 1 conserve le niveau de sensibilité de l'instrument. L'entrée 2 a une sensibilité plus faible (-6 dB) pour une réponse plus nette des instruments à haut rendement et pré amplifiés.
B. BRIGHT : Commutateur d'amplification des aigus avec effet diminuant au fur et à mesure que le volume (bouton C) augmente.
C. VOLUME : Bouton de contrôle général du volume.
D. TREBLE : Bouton de réglage des tonalités aigues.
E. MIDDLE: Bouton de réglage des fréquences moyennes.
F. BASS : Bouton de réglage des fréquences basses.
G. REVERB : Bouton de contrôle du niveau de l'effet de réverbération. Aucun effet de réverbération n'est produit quand le bouton est complètement tourné vers la gauche. L'effet de réverbération peut également être activé et désactivé à l'aide du pédalier à deux boutons.
H. SPEED : Bouton de contrôle de la vitesse de l'effet de trémolo. Le trémolo peut également être activé et désactivé à l'aide du pédalier à deux boutons.
I. INTENSITY : Bouton de contrôle de la profondeur de l'effet de trémolo. Aucun effet de trémolo n'est produit quand le bouton est complètement tourné vers la gauche.
J. TÉMOIN LUMINEUX EN FORME DE GEMME : Indicateur lumineux, allumé lorsque l'amplificateur est sous tension.

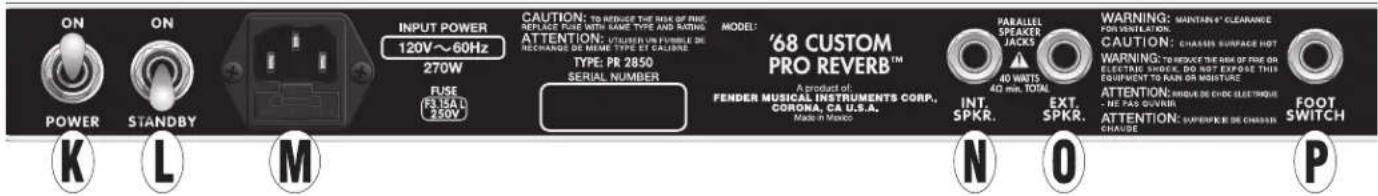

PANNEAU ARRIÈRE
K. ON/POWER : Interrupteur de mise sous tension et d'arrêt de l'amplificateur.
L. ON/STANDBY : Interrupteur qui coupe la sortie du haut-parleur lorsque l'ampli est sous tension. Mettre l'interrupteur en position STANDBY pendant les 60 premières secondes suivant la mise sous tension (interrupteur K) pour prolonger la durée de vie des lampes. De la même façon, positionnez cet interrupteur sur STANDBY au lieu d'éteindre l'ampli pendant les courtes pauses afin de prolonger la durée de vie des lampes et éviter leur délai de préchauffage à la reprise du jeu.
M. ENTRÉE D'ALIMENTATION CEI / FUSIBLE : Raccordez l'amplificateur à l'aide du cordon d'alimentation fourni à une prise électrique mise à la terre et alimentée par un courant électrique dont la tension et la fréquence sont conformes aux spécifications (INPUT POWER). Pour contrôler ou remplacer le
fusible, débranchez le cordon d'alimentation et soulevez le capot du porte-fusible situé sous l'entrée de l'alimentation. Remplacez le fusible uniquement par un autre fusible du même type et de même calibre.
N. INTERNAL SPEAKER : Prise jack pour haut-parleur intégré 8 Ω. Si vous connectez un autre haut-parleur à cette prise, celui-ci doit avoir une impédance de 8 Ω si seule cette prise jack est utilisée.
O. EXTERNAL SPEAKER : Prise jack pour haut-parleur extérieur 8 Ω en parallèle. Ce haut-parleur extérieur doit avoir une impédance de 8 Ω. La sortie passe automatiquement à 4 Ω quand un haut-parleur extérieur est connecté.
P. FOOTSWITCH : Prise jack pour connexion du pédalier à deux boutons.
Pour les questions et le dépannage, contactez un spécialiste Fender au : 1-800-856-9801 (sans frais aux États-Unis) ou 1-480-596-7195 (International)
CARACTÉRISTIQUES
CE
TYPE PR2850
PUISSANCE Consommation : 270 W Sortie : 40 W RMS sur 4 Ω ou 8 Ω, 5 % THD, 1 kHz
IMPÉDANCE D'ENTRÉE 1 MΩ (entrée 1) 136 kΩ (entrée 2)
IMPÉDANCE DE SORTIE 4 Ω ou 8 Ω
HAUT-PARLEUR
LAMPES
FUSIBLE
ACCESSOIRES
DIMENSIONS
POIDS
Un haut-parleur 12" Celestion® Creamback (8 Ω)
Deux lampes 6L6GC (alimentation)
F3.15AL 250 V (modèles 100V-120V)
Pédalier à deux boutons (PN 0994058000)
Largeur : 56,8 cm (22.36")
15,91 kg (35 lbs.)
trois lampes 12AX7A (préampli)
F1.6AL 250 V (modèles 220V-240V)
Enveloppe de protection (PN 7720329000)
Hauteur : 43,81 cm (17.25")
deux 12AT7 (préampli)
Profondeur : 23,8 cm (9.37")
Les caractéristiques du produit peuvent être modifiées sans notice préalable.
