Apollo P20 - Projecteur ULTIMEA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur multimédia
Marque	ULTIMEA
Modèle	Apollo P20
Résolution native	Full HD (1920x1080)
Luminosité	5000 lumens (estimation)
Rapport de projection	1,1 m à 3,88 m pour 35 à 120 pouces
Correction trapézoïdale	Manuelle (verticale et horizontale)
Mise au point	Manuelle (molette)
Source lumineuse	LED (estimation)
Durée de vie de la lampe	Environ 30 000 heures (estimation)
Connectivité	HDMI (x2), AV, USB, sortie audio 3,5 mm
Bluetooth	Oui (intégré pour enceinte)
Haut-parleur intégré	Oui (mono)
Alimentation	100-240 V CA, 50/60 Hz
Dimensions (approx.)	20 x 15 x 8 cm
Poids (approx.)	1,0 kg
Accessoires inclus	Télécommande (piles non incluses), câble HDMI, câble AV, câble d'alimentation, guide rapide
Entretien	Nettoyer l'objectif avec un chiffon doux et sec. Éviter la poussière et les rayures.
Consignes de sécurité	Ne pas obstruer les ventilations. Distance minimale du corps : 20 cm pour la conformité RF.
Pièces détachées / réparabilité	Télécommande et câbles disponibles en option. Pas de réparation par l'utilisateur.

FOIRE AUX QUESTIONS - Apollo P20 ULTIMEA

Comment connecter un Fire TV Stick au projecteur Apollo P20 ?

Branchez la clé TV sur le secteur à l'aide du câble USB. Branchez la clé sur le port HD du projecteur. Sélectionnez la source HD dans les paramètres. Utilisez la télécommande du Fire TV Stick pour naviguer.

Comment régler la distorsion trapézoïdale ?

Utilisez le bouton Distorsion trapézoïdale sur le projecteur ou la télécommande. Ajustez manuellement en déplaçant le projecteur : si le côté gauche de l'image est plus large, avancez le côté gauche du projecteur.

Comment faire la mise au point de l'image ?

Tournez lentement la molette de mise au point située sur l'objectif jusqu'à obtenir une image nette. La molette est marquée 'Point de la caméra'.

Comment connecter un périphérique Bluetooth ?

Dans le menu principal, sélectionnez BT et appuyez sur OK. Activez le Bluetooth. Sélectionnez le périphérique à connecter dans la liste des appareils détectés.

Quelle est la distance de projection recommandée ?

La distance minimale est de 1,1 m pour un écran de 35 pouces, et maximale de 3,88 m pour 120 pouces. La taille d'écran recommandée est de 40 à 80 pouces.

Comment nettoyer l'objectif du projecteur ?

Utilisez un chiffon doux et sec (microfibre) pour essuyer délicatement l'objectif. N'utilisez pas de produits liquides ou abrasifs. Évitez de toucher l'objectif avec les doigts.

Peut-on fixer le projecteur au plafond ?

Oui, le projecteur peut être monté au plafond à l'aide d'un support de plafond (non inclus). Utilisez la fixation prévue sous l'appareil. Consultez le guide d'installation pour les instructions de montage.

Que faire si le projecteur n'affiche aucun signal ?

Vérifiez que le câble (HDMI/AV) est correctement branché. Appuyez sur le bouton Source de la télécommande ou du projecteur pour sélectionner la bonne entrée (HD1, HD2, AV, USB). Assurez-vous que l'appareil source est allumé.

Comment lire des fichiers depuis une clé USB ?

Branchez la clé USB sur le port USB du projecteur. Appuyez sur le bouton Source, sélectionnez USB. Naviguez dans les dossiers pour choisir un fichier (vidéo, musique, photo) et appuyez sur OK pour lire.

Comment réinitialiser le projecteur aux paramètres d'usine ?

Cette option n'est pas explicitement décrite dans la notice. En général, accédez au menu Réglages (Settings) et cherchez 'Réinitialisation' ou 'Restaurer les paramètres par défaut'. Si indisponible, débranchez l'alimentation 10 secondes.

MODE D'EMPLOI Apollo P20 ULTIMEA

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développe-ment économique Canada applicables aux appareils radio exempts de licence. Lexploitation est autorisée aux deux conditions suivantes :

(1) L'appareil ne doit pas produire de brouillage;

(2) L'appareil doit accepter tout brouillage radioélectrique subi, même sile brouillage est susceptible d'en compromettre le fonctionnement.

Le présent appareil est conforme Après examen de ce matériel aux conformité ou aux limites d'intensité de champ RF, les utilisateurs peuvent sur l'exposition aux radiofréquences et compliance d'acquérir les informations correspondantes. La distance minimale du corps à utiliser le dispositif est de 20cm.

Vous préféreriez un tutoriel vidéo?

Vidéo de conseil d'installation et manuels d'utilisation sur le site web ULTIMEA.

support.ultimea.com

@Ultimea_Official

[phone] (US) Mon-Fri Bam-Spm (PST) [phone] (EU) Mon-Fri Bam-Spm (CET)

IMPORTANT: Avant toute utilisation du projecteur, veuillez lire ce guide d'installation. Pour de plus amples informations, veuillez consulter le manuel d'utilisation en ligne. Votre produit pourra être différent des figures de cette feuille, mais les instructions sont les mêmes.

Remarque: Du fait des protocoles Type-C, les appareils androïdes ne peuvent pas être raccordés par câble USB ou HD.

1 Liste des accessoires

Apollo P20

Télécommande (Piles non incluses)

Guide (s) d'utilisation rapide

Câble AV

Câble HD

Câble d'alimentation

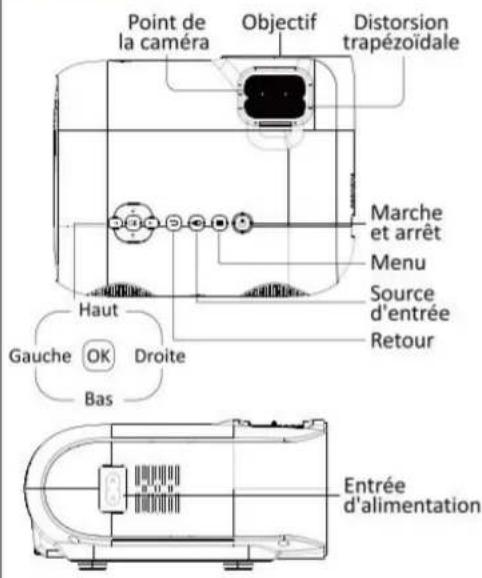

2 Produit

Point de la caméra Objectif Distorsion trapézoïdale Marche et arrêt Menu Source d'entrée Retour Haut Gauge OK Droite Bas Entrée d'alimentation

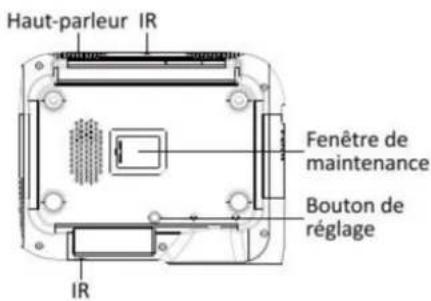

Haut-parleur IR Fenêtre de maintenance Bouton de réglage IR

HD Sortie audio Entrée AV USB

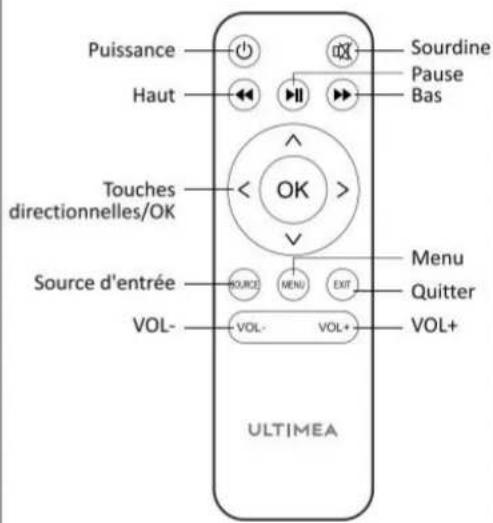

3 Télécommandes

Puisance Haut Sourdine Pause Bas Touches directionnelles/OK OK Source d'entrée VOL- SOURCE MENU EXIT Menu Quitter VOL+ VOL- VOL+ ULTIMEA

4 Configuration rapide

4.1 Marche / Arrêt

Branchez le câble d'alimentation secteur, cliquez sur le bouton d'alimentation sur le panneau de commande de la machine ou sur la télécommande et le projecteur commencera à fonctionner.

4.2 Installation du projecteur

Vous pouvez opter pour un positionnement horizontal ou une installation sur support.

Installation horizontale Fixation sur support

1Support de plafond pour projection frontale	3Support de plafond pour projection arrière
2Support de table pour projection frontale	4Support de table pour projection arrière

L'écran de projection peut être joué de 35" à 120". L'écran de projection recommandé est 40" à 80". L'obscurité ambiante améliore la clarté des images projetées.

1.1m 3.88m 43° 153°

La distance entre l'Apollo P20 et la surface de projection doit être au minimum de 1,1 mètre (35 pouces) et au maximum de 3,88 mètres (120 pouces).

5 Réglage de l'image du projecteur

5.1 Veuillez régler lentement la molette pour faire la mise au point sur la photo.

POINT DE LA CAMERA

5.2 Régler l'image projetée sur l'écran

Vérifiez les réglages horizontaux et verticaux de l'écran.

6 Correction de la distorsion trapézoïdale

1. Réglez la distorsion trapézoïdale du projecteur pour ajuster la forme des images.

1. Réglez le positionnement du projecteur. Lorsque le côté gauche de l'image est plus large, déplacez le côté gauche du projecteur correspondant à l'image vers l'avant; lorsque le côté droit de l'image est plus large, déplacez le côté droit du projecteur correspondant à l'image vers l'avant.

7 Source d'entrée

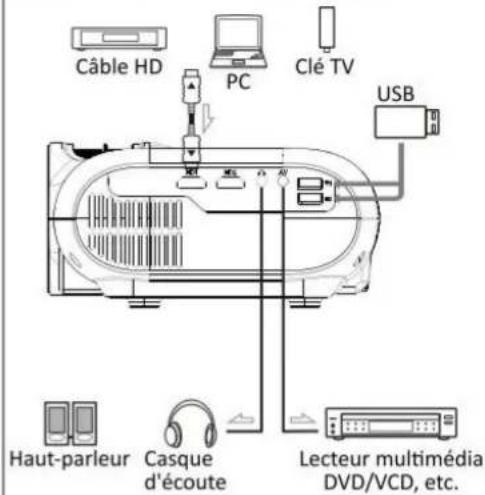

7.1 Connexion filaire aux appareil

Câble HD PC Clé TV USB Haut-parleur Casque d'écoute Lecteur multimédia DVD/VCD, etc.

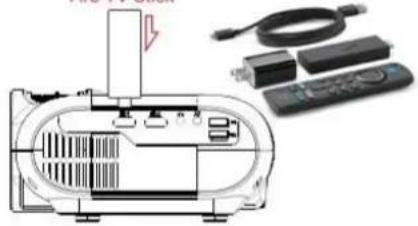

7.2 Connexion du Fire TV Stick

Comment connecter le Fire TV stick au projecteur ?:

1. Branchez la clé TV sur le secteur à l'aide du câble USB.
2. Branchez la clé sur le port HD du projecteur.
3. Choisissez l'option HD dans les paramètres du projecteur.
   Le contenu du Fire TV stick s'affiche sur l'écran de projection. Utilisez la télécommande du Fire TV stick pour sélectionner et diffuser votre contenu.

Fire TV Stick

Étape 1: Connectez le projecteur et l'appareil avec un câble HD.

Étape 2: Appuyez et maintenez le bouton → Source du projecteur ou de la télécommande pour entrer dans l'interface de la source d'entrée.

Étape 3: Choisissez HD, appuyez sur OK pour entrer, appuyez sur la touche retour pour quitter et revenir à l'interface principale du projecteur.

HD1 HD2 AV USB

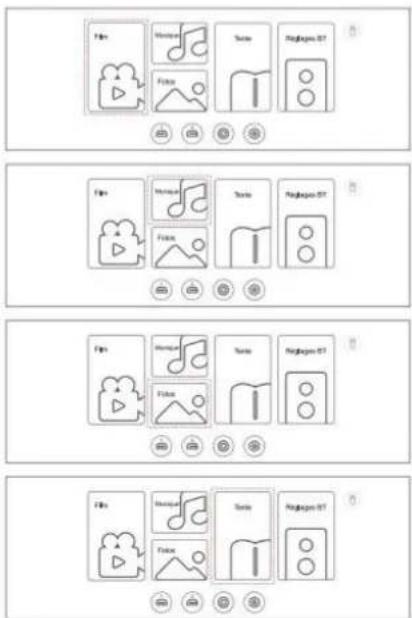

7.4 Modo USB

Étape 1: Connectez le projecteur à la prise USB.
Étape 2: Appuyez et maintenez le bouton → Source du projecteur ou de la télécommande pour entrer dans l'interface de la source d'entrée.
Étape 3: Sélectionnez USB et appuyez sur OK pour accéder à l'interface du module.
Étape 4: Sélectionnez le film correspondant, Les modules Musique, et Image du type de fichier, et appuyez sur OK pour entrer dans l'interface de fichier.
Étape 5: Sélectionnez le fichier à lire dans l'interface de fichier et appuyez sur OK pour sélectionner la lecture.
Étape 6: Appuyez sur la touche retour pour quitter et revenir à l'interface principale du projecteur.

Étape 1: Connectez le projecteur et l'appareil avec le câble AV.

Étape 2: Maintenez enfoncée la touche → Source du projecteur ou de la télécommande pour accéder à l'interface de la source d'entrée.

Étape 3: Sélectionnez AV, appuyez sur OK pour valider, appuyez sur la touche retour pour quitter et revenir à l'interface principale du projecteur.

HD1 HD2 AV USB

8 Réglages BT

1. Allumez et entrez dans le menu principal du projecteur, sélectionnez BT et cliquez sur le bouton OK pour confirmer.

File Music Music Playbox 3D

1. Activez BT et sélectionnez le signal BT qui doit être connecté.

Reglages BT ON Test1234 0=0 Test5678 0=0

Profitez bien de votre nouveau projecteur!
