58G085 - Chargeur de batterie Graphite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de batterie
Marque	Graphite
Modèle	58G085
Tension d'alimentation	230 V CA
Fréquence	50 Hz
Puissance maximale	160 W
Tension de charge	21,5 V CC (par voie)
Courant de charge maximal	3000 mA (par voie)
Type de batterie compatible	Lithium-ion (Li-Ion) Energy+
Nombre de voies de charge	2 (chargeur double)
Indicateur de charge	LED verte (secteur), LED rouge (en charge), LED verte (chargée)
Protection	Électronique anti-surcharge et anti-surchauffe
Classe de protection	II
Plage de température ambiante	4°C - 40°C
Temps de charge batterie 58G001	45 min
Temps de charge batterie 58G004	90 min
Temps de charge batterie 58G001 (autre capacité)	135 min
Poids	0,700 kg
Entretien	Nettoyer avec un chiffon sec ; ne pas utiliser d'eau ni de solvants
Réparabilité	Réparations par service agréé uniquement
Recyclage	Collecte sélective ; ne pas jeter avec les déchets ménagers
Année de fabrication	2020

FOIRE AUX QUESTIONS - 58G085 Graphite

Quels types de batteries puis-je charger avec le chargeur Graphite 58G085 ?

Le chargeur 58G085 est conçu exclusivement pour les batteries lithium-ion (Li-Ion) du système Energy+. N'utilisez pas d'autres types de batteries.

Puis-je charger deux batteries de capacités différentes en même temps ?

Oui, le chargeur double permet de charger deux batteries simultanément, même si elles ont des niveaux de décharge ou des capacités différents. Chaque batterie a sa propre signalisation LED indépendante.

Que signifient les voyants LED sur le chargeur ?

Lorsque le chargeur est branché au secteur, une LED verte s'allume. Lorsqu'une batterie est insérée, la LED devient rouge pendant la charge. Une fois la batterie complètement chargée, la LED redevient verte.

Le chargeur s'éteint-il automatiquement quand la batterie est chargée ?

Non, le chargeur ne s'éteint pas automatiquement. La LED verte reste allumée tant que le chargeur est branché. Il est recommandé de débrancher le chargeur après la charge.

Puis-je laisser le chargeur branché en permanence ?

Il est conseillé de débrancher le chargeur lorsqu'il n'est pas utilisé pour des raisons de sécurité et d'économie d'énergie. La notice indique de débrancher le chargeur après utilisation.

Comment nettoyer le chargeur ?

Utilisez un chiffon sec pour nettoyer le chargeur. N'utilisez jamais d'eau, de liquides ou de solvants, car ils pourraient endommager l'appareil.

Où puis-je faire réparer mon chargeur s'il tombe en panne ?

Toutes les réparations doivent être effectuées par un service agréé du fabricant. N'essayez pas de démonter ou de réparer le chargeur vous-même.

Quelles sont les précautions de sécurité à respecter ?

N'exposez pas le chargeur à l'humidité ou à l'eau. Ne l'utilisez pas sur une surface inflammable. Vérifiez l'état du câble et de la fiche avant chaque utilisation. Gardez-le hors de portée des enfants.

Comment dois-je stocker le chargeur ?

Conservez le chargeur dans un endroit sec, à l'abri de l'humidité, hors de portée des enfants. Débranchez-le avant de le ranger.

Comment recycler le chargeur en fin de vie ?

Ne jetez pas le chargeur avec les déchets ménagers. Apportez-le dans un centre de recyclage ou suivez les consignes de collecte sélective de votre municipalité.

MODE D'EMPLOI 58G085 Graphite

Indications de sécurité concernant le chargeur de batterie

a) Le présent matériel n'est pas destiné à être utilisé par les personnes (dont les enfants) à capacité physique, émotionnelle ou psychique réduite, ou par les personnes n'ayant pas d'expérience ni de connaissance du matériel, à moins que cela ne se déroule sous la surveillance ou conformément à l'instruction d'emploi du matériel, transmise par les personnes responsables de leur sécurité.
b) Il faut prêter attention à ce que les enfants ne jouent pas avec le matériel.
c) Le chargeur ne doit pas être exposé à l'action de l'humidité ni de l'eau. La pénétration d'eau dans un chargeur augmente le risque d'électrocution. Le chargeur ne peut être utilisé que dans des locaux secs.
d) Avant toute opération de maintenance ou de nettoyage du chargeur, débranchez-le du secteur.
e) Ne pas utiliser le chargeur placé sur un support inflammable (papier, textiles, par exemple) ou à proximité de substances inflammables. En raison de l'augmentation de la température du chargeur pendant le processus de charge, il existe un risque d'incendie.
f) Vérifiez l'état du chargeur, du câble et de la fiche avant chaque utilisation. En cas d'endommagement - n'utilisez pas le chargeur. N'essayez pas de démonter le chargeur. Toutes les réparations doivent être confiées à un service de réparation agréé. Une installation incorrecte du chargeur peut provoquer une électrocution ou un incendie.
g) Les enfants et les personnes ayant une déficience physique, émotionnelle ou mentale et toute autre personne dont l'expérience ou les connaissances sont insuffisantes pour utiliser le chargeur dans le respect de toutes les règles de sécurité ne peuvent pas utiliser le chargeur sans la surveillance d'une personne tierce responsable. Sinon, l'outil pourrait être manipulé incorrectement et des blessures pourraient en résulter.
h) Lorsque le chargeur n'est pas utilisé, le débrancher du secteur.
i) Respectez toutes les notices de charge, ne chargez pas la batterie à une température hors de la plage spécifiée dans le tableau des caractéristiques dans la notice d'emploi. Une charge inappropriée ou en température non conforme peuvent endommager une batterie et augmenter le danger d'incendie.

Réparation :

a) Ne réparez pas un chargeur endommagé. La réparation d'une batterie ne peut être réalisée que par son producteur ou dans un atelier de réparation agréé.
b) Un chargeur usé doit être fourni au centre chargé de recyclage de ce type de déchets.

Explication des symboles utilisés

1. Lire la notice d'emploi, respecter les avertissements, les consignes de sécurité y contenus !
2. Protéger le chargeur contre l'humidité et la pluie.
3. Deuxième classe de protection.
4. Le chargeur est destiné à être utilisé dans des locaux secs.
5. Recyclage
6. Collecte sélective.

COMPOSITION ET UTILISATION

Les chargeurs 58G002 et 58G085 sont dédiés uniquement à charger des batteries au lithium-ion (Li-Ion) du système Energy+. Les chargeurs sont alimentés depuis le secteur domestique 230V, grâce à quoi, ils sont des équipements assurant des paramètres de chargements stables.

Un système électronique avec contrôle automatique du courant protège la batterie contre la surcharge et la surchauffe. Le chargement de la batterie s'arrête automatiquement lorsque la batterie est complètement chargée.

UTILISATION CONFORME À LA DESTINATION

Le modèle 58G085 est un chargeur double, ce qui signifie qu'il peut être utilisé pour charger 1 ou à la fois 2 batteries. Il est interdit de placer dans le chargeur des batteries autres que celles recommandées. Toute utilisation du chargeur non conforme à la description ci-dessus peut entraîner des dommages et entraîner un court-circuit, un incendie, un choc électrique, etc.

Lors de la charge des batteries dans le chargeur 58G085, chaque batterie a sa propre signalisation indépendante (diode LED) du processus de charge. Une batterie chargée plus tôt peut être retirée du chargeur pendant que l'autre batterie est encore en charge. Cette situation peut se produire lorsque les batteries placées dans le chargeur sont déchargées à des degrés divers ou de capacités différentes.

DESCRIPTION DES PAGES GRAPHIQUES

Le numérotage ci-dessous se réfère aux éléments de l'outil présentés en pages graphiques de la présente notice.

1. Diodes LED

* Des différences entre la figure et le produit peuvent se présenter.

TRAVAIL / RÉGLAGES

PROCESSUS DE LA CHARGE

• Après avoir branché le chargeur dans la prise secteur (230 V CA), une diode verte (1) s'allumera sur le chargeur, signalant la connexion de la tension.

• Après avoir placé la batterie dans le chargeur, le voyant rouge (1) du chargeur s'allumera, en indiquant que la batterie est en cours de charge.

• Après avoir chargé la batterie, la diode (1) du chargeur est allumée verte.

• Le chargeur ne s'éteint pas automatiquement lorsque la batterie est complètement chargée. La diode verte du chargeur restera allumée jusqu'à ce qu'il soit débranché de la source d'alimentation.

CONDUITE ET ENTRETIEN

ENTRETIEN ET CONSERVATION

• Il est recommandé de nettoyer le matériel directement après chaque utilisation.
• Pour son nettoyage ni l'eau ni d'autres liquides ne peuvent pas être utilisés.
• L' chargeur électrique doit être nettoyé un chiffon de tissu sec.
• N'utiliser jamais de produits de nettoyage ni de solvants pour ne pas abimer les pièces qui sont fabriquées en matières plastiques.
• Le chargeur doit être toujours conservé dans un endroit sec, hors de la portée des enfants.

Tous les défauts doivent être réparés par le service agréé du fabricant.

PARAMÈTRES TECHNIQUES

DONNÉES SIGNALÉTIQUES

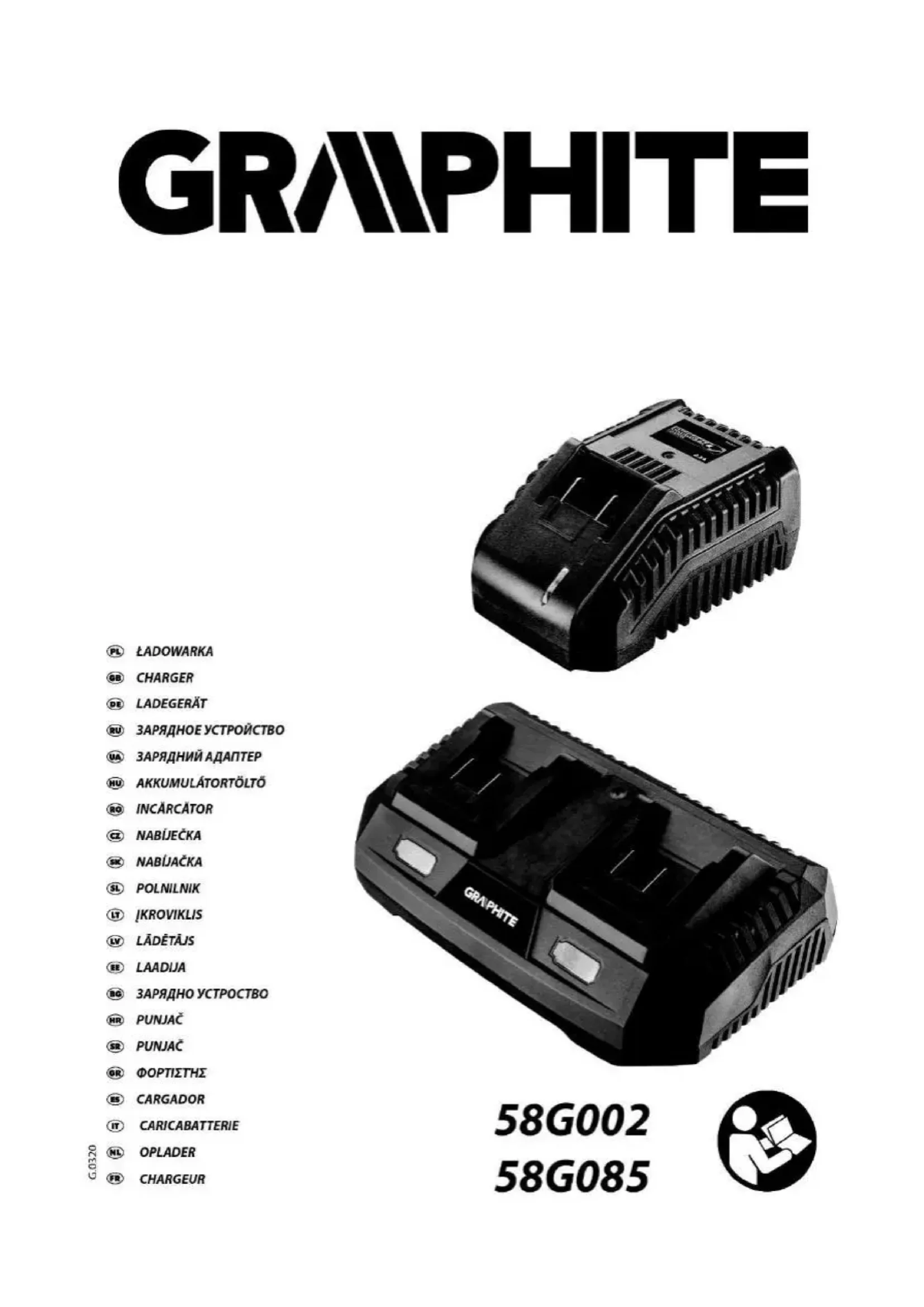

Chargeur du système Energy+ 58G002, 58G085
Paramètre	Valeur
Type de chargeur	58G002	58G085
Tension d'alimentation	230 V AC	230 V AC
Fréquence d'alimentation	50 Hz	50 Hz
Puissance maximale :	65 W	160 W
Tension de charge	22 V DC	21,5 V CC / 21,5 V CC
Courant de charge maximal	2300 mA	3000 mA / 3000 mA
Plage de températures ambiantes	4°C - 40°C	4°C - 40°C
Temps de charge de batterie 58G001	60 min	45 min
Temps de charge de batterie 58G004	120 min	90 min
Temps de charge de batterie 58G001	180 min	135 min
Classe de protection	II	II
Masse	0,300 kg	0,700 kg
Année de fabrication	2020	2020

PROTECTION DE L'ENVIRONNEMENT

Les produits alimentés électriquement ne peuvent pas être jetés ensemble avec les déchets domestiques, mais ils doivent être soumis au recyclage et à la récupération dans des établissements spécialisés. L'information sur le recyclage du produit sera fournie par le vendeur ou par les autorités des autonomies locales. Un matériel électrique ou électronique usé contient des substances non indifférentes pour le milieu naturel. Un matériel non soumis au recyclage constitue un danger potentiel pour l'environnement et la santé des humains.

* Le constructeur se réserve le droit d'introduire des modifications.
