Typ produktu	Ładowarka akumulatorów
Marka	Graphite
Model	58G085
Napięcie zasilania	230 V AC
Częstotliwość	50 Hz
Maksymalna moc	160 W
Napięcie ładowania	21,5 V DC (na kanał)
Maksymalny prąd ładowania	3000 mA (na kanał)
Kompatybilny typ akumulatora	Litowo-jonowy (Li-Ion) Energy+
Liczba kanałów ładowania	2 (ładowarka podwójna)
Wskaźnik ładowania	Zielona dioda LED (zasilanie), czerwona dioda LED (ładowanie), zielona dioda LED (naładowana)
Zabezpieczenie	Elektroniczne zabezpieczenie przed przeładowaniem i przegrzaniem
Klasa ochronności	II
Zakres temperatury otoczenia	4°C - 40°C
Czas ładowania akumulatora 58G001	45 min
Czas ładowania akumulatora 58G004	90 min
Czas ładowania akumulatora 58G001 (inna pojemność)	135 min
Waga	0,700 kg
Konserwacja	Czyścić suchą szmatką; nie używać wody ani rozpuszczalników
Naprawialność	Naprawy wyłącznie w autoryzowanym serwisie
Recykling	Selektywna zbiórka; nie wyrzucać z odpadami domowymi
Rok produkcji	2020

Często zadawane pytania - 58G085 Graphite

Jakie rodzaje akumulatorów mogę ładować za pomocą ładowarki Graphite 58G085?

Ładowarka 58G085 jest przeznaczona wyłącznie do akumulatorów litowo-jonowych (Li-Ion) systemu Energy+. Nie używaj innych typów akumulatorów.

Czy mogę ładować dwa akumulatory o różnych pojemnościach jednocześnie?

Tak, ładowarka podwójna pozwala na ładowanie dwóch akumulatorów jednocześnie, nawet jeśli mają różne poziomy rozładowania lub pojemności. Każdy akumulator ma własne niezależne wskazanie LED.

Co oznaczają diody LED na ładowarce?

Gdy ładowarka jest podłączona do sieci, zapala się zielona dioda LED. Po włożeniu akumulatora dioda zmienia kolor na czerwony podczas ładowania. Po pełnym naładowaniu akumulatora dioda ponownie staje się zielona.

Czy ładowarka wyłącza się automatycznie po naładowaniu akumulatora?

Nie, ładowarka nie wyłącza się automatycznie. Zielona dioda LED pozostaje zapalona, dopóki ładowarka jest podłączona do sieci. Zaleca się odłączenie ładowarki po zakończeniu ładowania.

Czy mogę pozostawić ładowarkę podłączoną na stałe?

Zaleca się odłączenie ładowarki, gdy nie jest używana, ze względów bezpieczeństwa i oszczędności energii. Instrukcja wskazuje, aby odłączyć ładowarkę po użyciu.

Jak czyścić ładowarkę?

Użyj suchej szmatki do czyszczenia ładowarki. Nigdy nie używaj wody, płynów ani rozpuszczalników, ponieważ mogą uszkodzić urządzenie.

Gdzie mogę naprawić ładowarkę, jeśli ulegnie awarii?

Wszelkie naprawy muszą być wykonywane przez autoryzowany serwis producenta. Nie próbuj samodzielnie demontować ani naprawiać ładowarki.

Jakie środki ostrożności należy zachować?

Nie wystawiaj ładowarki na wilgoć lub wodę. Nie używaj jej na łatwopalnej powierzchni. Sprawdź stan kabla i wtyczki przed każdym użyciem. Trzymaj z dala od dzieci.

Jak przechowywać ładowarkę?

Przechowuj ładowarkę w suchym miejscu, z dala od wilgoci, poza zasięgiem dzieci. Odłącz ją przed schowaniem.

Jak zutylizować ładowarkę po zakończeniu eksploatacji?

Nie wyrzucaj ładowarki razem z odpadami domowymi. Oddaj ją do punktu recyklingu lub postępuj zgodnie z zasadami selektywnej zbiórki w swojej gminie.

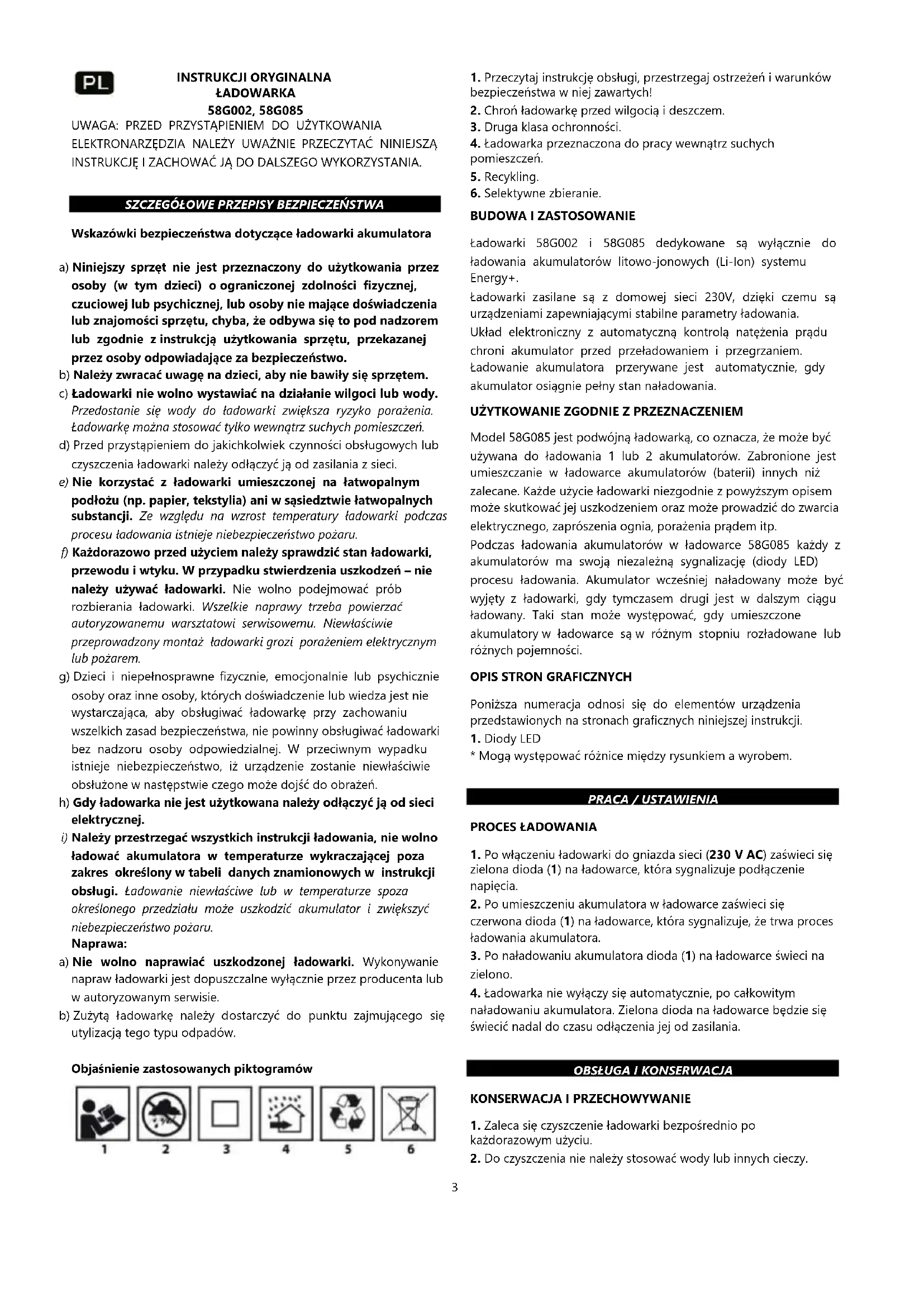

INSTRUKCJA OBSŁUGI 58G085 Graphite

Wskazówki bezpieczeństwa dotyczące ładowarki akumulatora

a) Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub osoby nie mające doświadczenia lub znajomości sprzętu, chyba, że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za bezpieczeństwo.
b) Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem.
c) Ładowarki nie wolno wystawiać na działanie wilgoci lub wody. Przedostanie się wody do ładowarki zwiększa ryzyko porażenia. Ładowarkę można stosować tylko wewnątrz suchych pomieszczeń.
d) Przed przystąpieniem do jakichkolwiek czynności obsługowych lub czyszczenia ładowarki należy odłączyć ją od zasilania z sieci.
e) Nie korzystać z ładowarki umieszczonej na łatwopalnym podłożu (np. papier, tekstylia) ani w sąsiedztwie łatwopalnych substancji. Ze względu na wzrost temperatury ładowarki podczas procesu ładowania istnieje niebezpieczeństwo pożaru.
f) Każdorazowo przed użyciem należy sprawdzić stan ładowarki, przewodu i wtyku. W przypadku stwierdzenia uszkodzeń – nie należy używać ładowarki. Nie wolno podejmować prób rozbierania ładowarki. Wszelkie naprawy trzeba powierzać autoryzowanemu warsztatowi serwisowemu. Niewłaściwie przeprowadzony montaż ładowarki grozi porażeniem elektrycznym lub pożarem.
g) Dzieci i niepełnosprawne fizycznie, emocjonalnie lub psychicznie osoby oraz inne osoby, których doświadczenie lub wiedza jest nie wystarczająca, aby obsługiwać ładowarkę przy zachowaniu wszelkich zasad bezpieczeństwa, nie powinny obsługiwać ładowarki bez nadzoru osoby odpowiedzialnej. W przeciwnym wypadku istnieje niebezpieczeństwo, iż urządzenie zostanie niewłaściwie obsłuzone w następstwie czego może dojść do obrażeń.
h) Gdy ładowarka nie jest użytkowana należy odłączyć ją od sieci elektrycznej.
i) Należy przestrzegać wszystkich instrukcji ładowania, nie wolno ładować akumulatora w temperaturze wykraczającej poza zakres określony w tabeli danych znamionowych w instrukcji obsługi. Ładowanie niewłaściwe lub w temperaturze spoza określonego przedziału może uszkodzić akumulator i zwiększyć niebezpieczeństwo pożaru.
a) Nie wolno naprawiać uszkodzonej ładowarki. Wykonywanie napraw ładowarki jest dopuszczalne wyłącznie przez producenta lub w autoryzowanym serwisie.
b) Zużyta ładowarkę należy dostarczyć do punktu zajmującego się utylizacją tego typu odpadów.

Naprawa:

Objaśnienie zastosowanych piktogramów

1. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa w niej zawartych!
2. Chron ładowarkę przed wilgocią i deszczem.
3. Druga klasa ochronności.
4. Ładowarka przeznaczona do pracy wewnątrz suchych pomieszczeń.
5. Recykling.
6. Selektywne zbieranie.

BUDOWA I ZASTOSOWANIE

Ładowarki 58G002 i 58G085 dedykowane są wyłącznie do ładowania akumulatorów litowo-jonowych (Li-Ion) systemu Energy+.

Ładowarki zasilane są z domowej sieci 230V, dzięki czemu są urządzeniami zapewniającymi stabilne parametry ładowania.

Układ elektroniczny z automatyczną kontrolą natężenia prądu chroni akumulator przed przeładowaniem i przegrzaniem. Ładowanie akumulatora przerywane jest automatycznie, gdy akumulator osiągnie pełny stan naładowania.

UŻYTKOWANIE ZGODNIE Z PRZEZNACZENIEM

Model 58G085 jest podwójną ładowarką, co oznacza, że może być używana do ładowania 1 lub 2 akumulatorów. Zabronione jest umieszczanie w ładowarce akumulatorów (baterii) innych niż zalecane. Każde użycie ładowarki niezgodnie z powyższym opisem może skutkować jej uszkodzeniem oraz może prowadzić do zwarcia elektrycznego, zaprószenia ognia, porażenia prądem itp.

Podczas ładowania akumulatorów w ładowarce 58G085 każdy z akumulatorów ma swoją niezależną sygnalizację (diody LED) procesu ładowania. Akumulator wcześniej naładowany może być wyjęty z ładowarki, gdy tymczasem drugi jest w dalszym ciągu ładowany. Taki stan może występować, gdy umieszczone akumulatory w ładowarce są w różnym stopniu rozładowane lub różnych pojemności.

OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych niniejszej instrukcji.

1. Diody LED

* Mogą występować różnice między rysunkiem a wyrobem.

PRACA / USTAWIENIA

PROCES LADOWANIA

1. Po włączeniu ładowarki do gniazda sieci (230 V AC) zaświeci się zielona dioda (1) na ładowarce, która sygnalizuje podłączenie napięcia.
2. Po umieszczeniu akumulatora w ładowarce zaświeci się czerwona dioda (1) na ładowarce, która sygnalizuje, że trwa proces ładowania akumulatora.
3. Po naładowaniu akumulatora dioda (1) na ładowarce świeci na zielono.
4. Ładowarka nie wyłączy się automatycznie, po całkowitym naładowaniu akumulatora. Zielona dioda na ładowarce będzie się świecić nadal do czasu odłączenia jej od zasilania.

OBSŁUGA I KONSERWACJA

KONSERWACJA I PRZECHOWYWANIE

1. Zaleca się czyszczenie ładowarki bezpośrednio po każdorazowym użyciu.

2. Do czyszczenia nie należy stosować wody lub innych cieczy.

3. Ładowarkę należy czyścić za pomocą suchego kawałka tkaniny.

4. Nie używać żadnych środków czyszczących ani rozpuszczalników, gdyż mogą one uszkodzić części wykonane z tworzywa sztucznego.
5. Ładowarkę zawsze należy przechowywać w miejscu suchym, niedostępnym dla dzieci.

Wszelkiego rodzaju usterki powinny być usuwane przez autoryzowany serwis producenta.

PARAMETRY TECHNICZNE

DANE ZNAMIONOWE

Ładowarka systemu Energy+ 58G002, 58G085
Parametr	Wartość
Typ ładowarki	58G002	58G085
Napięcie zasilania	230 V AC	230 V AC
Częstotliwość zasilania	50 Hz	50 Hz
Moc maksymalna	65 W	160 W
Napięcie ładowania	22 V DC	21,5 V DC / 21,5 V DC
Max. prąd ładowania	2300 mA	3000 mA / 3000 mA
Zakres temperatury otoczenia	4^ - 40^	4^ - 40^
Czas ładowania akumulatora58G001	60 min	45 min
Czas ładowania akumulatora58G004	120 min	90 min
Czas ładowania akumulatora58G086	180 min	135 min
Klasa ochronności	II	II
Masa	0,300 kg	0,700 kg
Rok produkcji	2020	2020

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzuc wraz z domowymi odpadkami, lecz oddać je do utyli w odpowiednich zakładach. Informacji na temat utyli udzieli sprzedawca produktu lub miejscowe wład. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojetne dla środowiska naturalneg Sprzęt nie poddany recyclingowi stanowi potencj zagrożenie dla środowiska i zdrowia ludzi.

* Zastrzega się prawo dokonywania zmian.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

Warunki gwarancji oraz opis postępowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej.

Serwis Centralny GTX Service Sp. z o.o. Sp.k.

ul. Pograniczna 2/4 tel. [phone]

02-285 Warszawa e-mail [e-mail]

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych

dostępna na platformie internetowej gtxservice.pl

Zeskanuj QR kod i wejdź na gtxservice.pl
