Type de produit	Interrupteur électrique connecté pour volet roulant
Marque	EVE
Modèle	Shutter Switch
Alimentation	230 V ~, 50/60 Hz
Puissance maximale connectée	750 VA
Courant de charge max	6 A (5 A par canal)
Bornes de raccordement	Fil rigide 1,5 mm²
Dimensions boîte d'encastrement requises	Ø 68 mm, profondeur min. 35 mm
Température ambiante de fonctionnement	-10 °C à +50 °C
Humidité ambiante de fonctionnement	85 % max., sans condensation
Indice de protection	IP20
Plage de fréquences	2 402 à 2 480 MHz (BLE) / 2 405 à 2 480 MHz (Thread)
Puissance RF maximale	12 dBm (EIRP)
Compatibilité	Apple HomeKit, Matter, Thread
Fonctions principales	Commande de volet roulant (monter/descendre), configuration via app Eve, commande vocale, contrôle manuel
Installation	Nécessite un électricien qualifié, fil de neutre obligatoire, installation en boîte d'encastrement
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux, ne pas utiliser de produits abrasifs
Sécurité	Couper le circuit avant installation, risque de choc électrique, utilisation domestique uniquement
Code de configuration Matter	Imprimé au dos du manuel, à conserver précieusement

FOIRE AUX QUESTIONS - Shutter Switch EVE

Dois-je couper le courant avant d'installer Eve Shutter Switch ?

Oui, il est impératif de couper le circuit au tableau électrique avant toute intervention. Vérifiez l'absence de tension en actionnant l'ancien interrupteur.

Eve Shutter Switch nécessite-t-il un fil de neutre ?

Oui, l'appareil doit être connecté à un fil de neutre (N, généralement bleu). Sans fil de neutre, l'installation est impossible.

Quelle est la puissance maximale supportée par canal ?

Chaque canal supporte un courant max de 5 A, avec un total de 6 A pour l'ensemble. La puissance totale ne doit pas dépasser 750 VA.

Comment configurer Eve Shutter Switch avec l'app Eve ?

Ouvrez l'app Eve, appuyez sur 'Ajouter un accessoire' et suivez les instructions. Utilisez le code Matter imprimé au dos du manuel pour l'associer.

Que faire si la LED ne clignote pas en vert après la configuration manuelle ?

Vérifiez que les étapes ont été suivies correctement : appuis longs sur les angles, montée/descente complète du volet. Si le problème persiste, réinitialisez l'appareil.

Puis-je utiliser Eve Shutter Switch avec Alexa ou Google Home ?

Eve Shutter Switch est compatible avec Apple HomeKit et Matter. Pour Alexa ou Google Home, vérifiez la compatibilité via Matter ou une plateforme tierce.

Comment réinitialiser Eve Shutter Switch ?

Retirez le bouton à bascule gauche, puis appuyez sur les deux boutons de gauche simultanément pendant 10 secondes. La LED indiquera la réinitialisation.

Quel type de boîte d'encastrement est nécessaire ?

Une boîte d'encastrement de diamètre 68 mm et de profondeur minimale 35 mm est requise.

Est-il possible de commander le volet manuellement ?

Oui, vous pouvez actionner le volet en appuyant directement sur les boutons à bascule de l'Eve Shutter Switch.

Comment nettoyer Eve Shutter Switch ?

Utilisez un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager l'appareil.

MODE D'EMPLOI Shutter Switch EVE

Découverte d'Eve Shutter Switch

• Tension: 230 ~V, 50 / 60 ~Hz
• max. charge connectée : 750 VA
• max. courant de charge: 6 A (max. 5 A par canal)
• Bornes de raccordement : fil rigide 1,5 mm²
• Dimensions de la boîte d'encastrement : Ø 68 mm, 35 mm de profondeur min.
• Température ambiente: -10 °C à + 50 °C
• Humidité en fonctionnement : 85 % max., sans condensation
• Indice de protection : IP20
• Plage de fréquences : 2 402 à 2 480 MHz (BLE) / 2 405 à 2 480 MHz (Thread)
• Puissance RF: max. 12 dBm (EIRP)

Prise en main

AVERTISSEMENT: risque de chocoléctrique!

Le branchement, l'installation et la configuration d'Eve Shutter Switch doivent être effectués par un électricien qualifié. Avant derialcder à l'installation,verifiez que le circuit n'est pas alimenté en electricite!

Eve Shutter Switch permits the commuter directment of charges electriques permanentes dont la tension d'alimentation est d'environ 230 V. Eve Shutter Switch is conçu pour un usage domestique et pour les installations fixes de même nature. Avant l'installation, vérifie que ce produit est adapté à l'usage voulu en consultant les données techniques et les conditions de fonctionnement.

Eve Shutter Switch ne doit pas etre utiliser avec des dispositifs medicaux ou d'autres
appareils susceptibles de mettre en danger la vie de personnes ou d'animaux, ou de
causer des degats matériels.

Installation : préparation

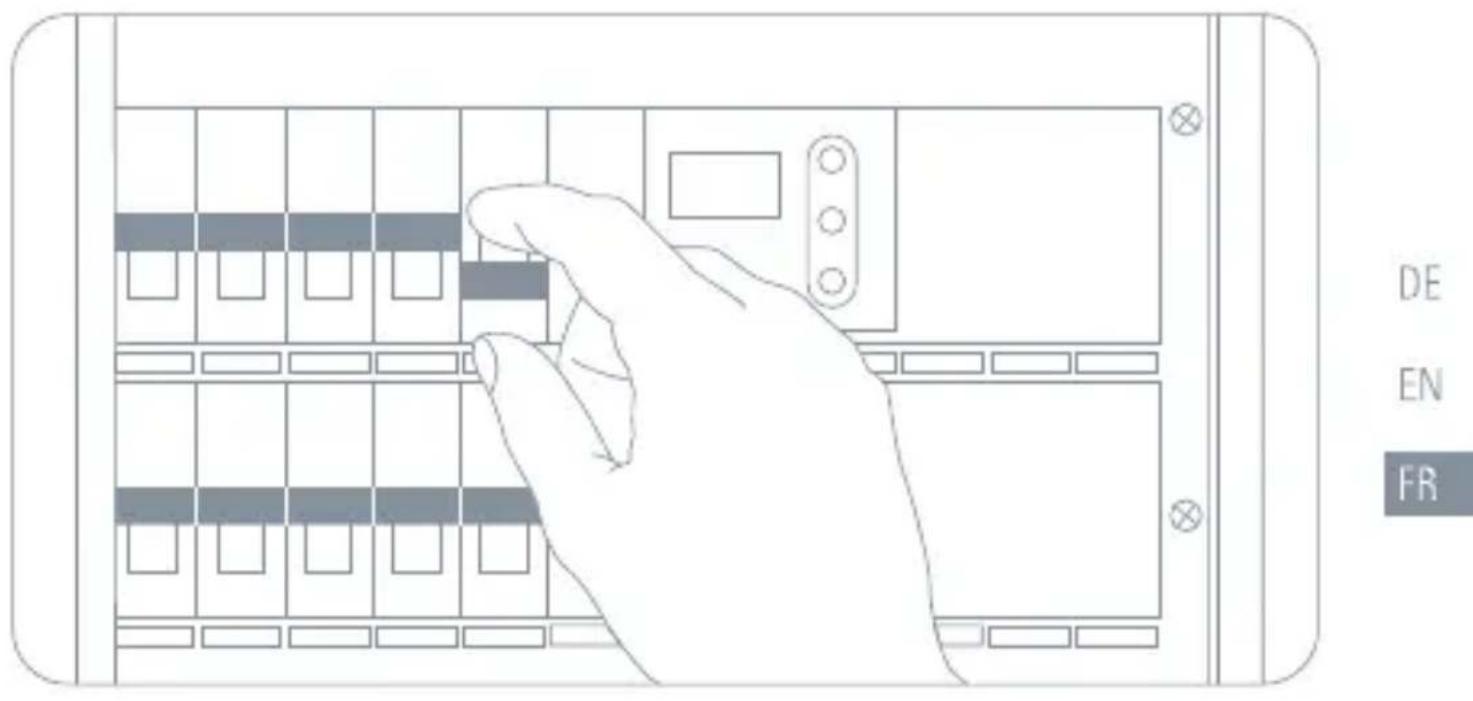

Sur votre tableau électrique, coupez le circuit branché à l'interrupteur de votre volet. Actionnez l'interrupteur du volet à plusieurs reprises pour vérifier qu'aucun courant ne passé.

Installation

① Démontez l'interrupteur de volet existant

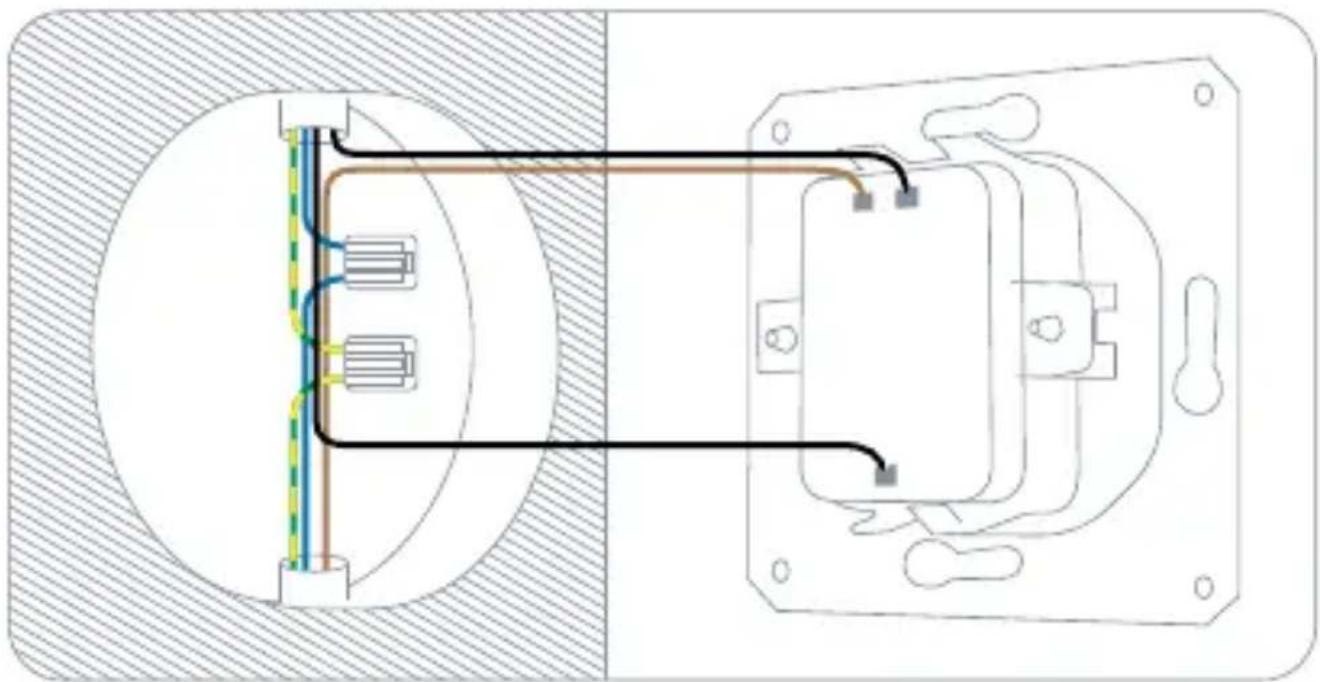

Dévissez l'interrupteur de volet existant et sortez-le de la boîte d'encastrement. Notez les branchements et prenez-les en photo si nécessaire. Vous pouvez généralement identifier le fil transportant le courant (L) et le fil menant au volet en regardant le sens d'arrivée des cables dans la boîte d'encastrement. Vous verrez peut-être aussi une inscription sur l'ancien interrupteur de volet.

Eve Shutter Switch ne peut être installé que si la boîte d'encastrement comporte un fil de neutre (N, généralement bleu).

DE

EN

FR

Notez bienquel fil est branché à l'entrée de votre ancien interrupteur de volet (L), par exemple en y apposant un ruban adhésif. Debranchez ensuite les fils existants et retirez l'ancien interrupteur de volet.

Monterlevolet
Baisserlevolet

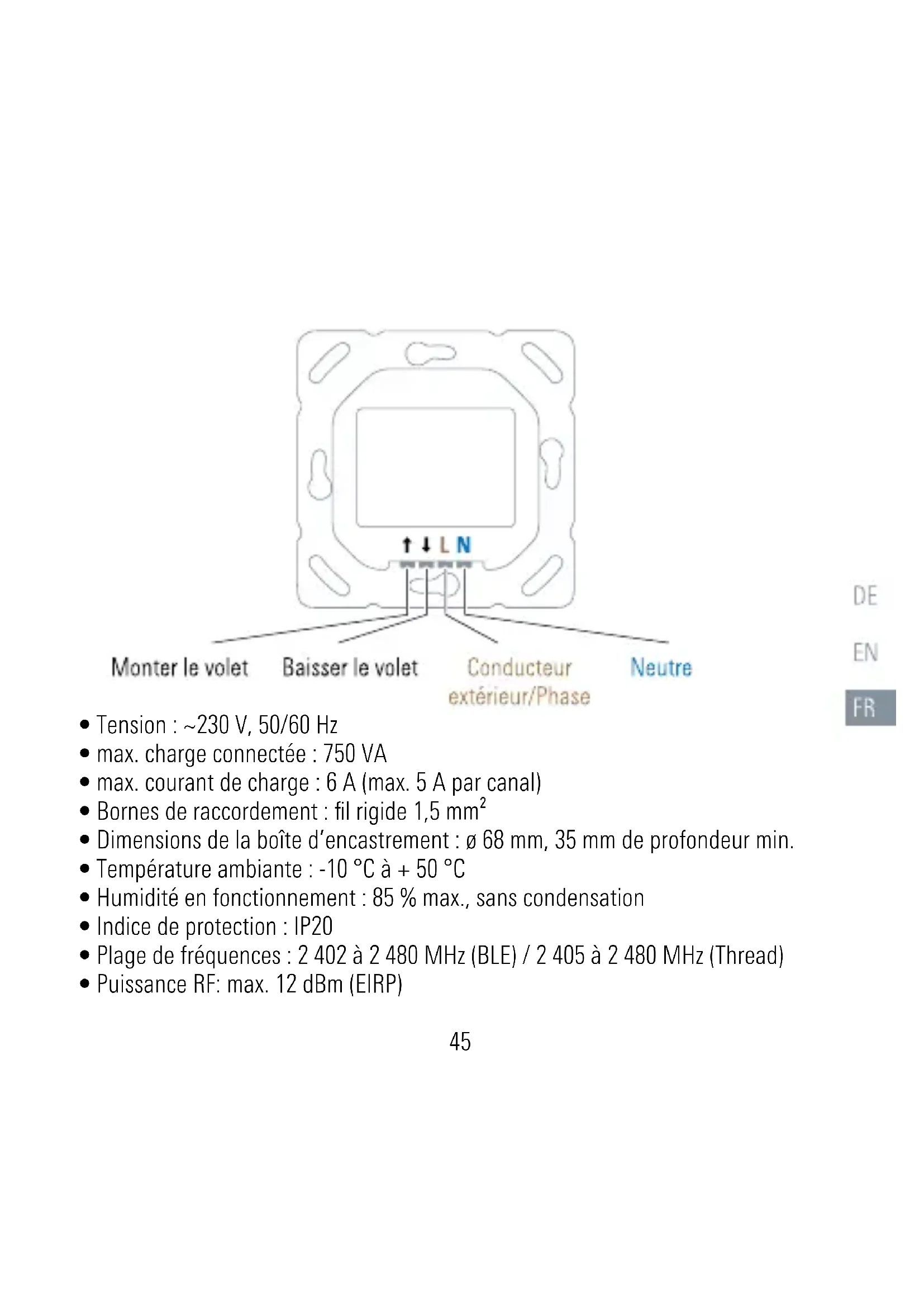

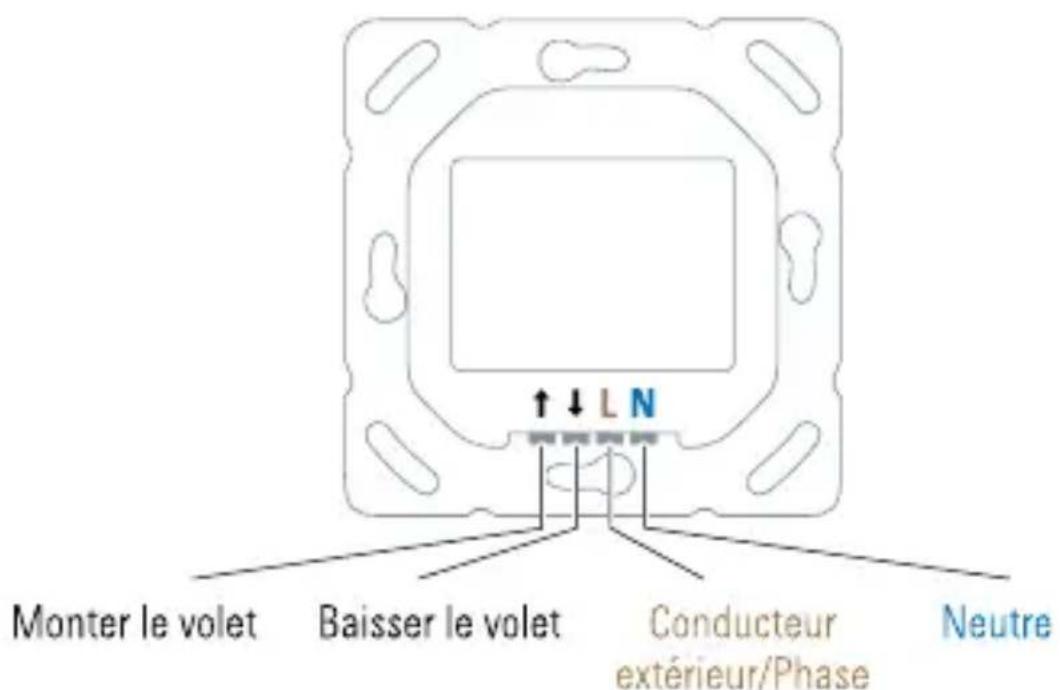

L: conducteur extérieur/phase (fil transporteant le courant)
N: fil de neutre

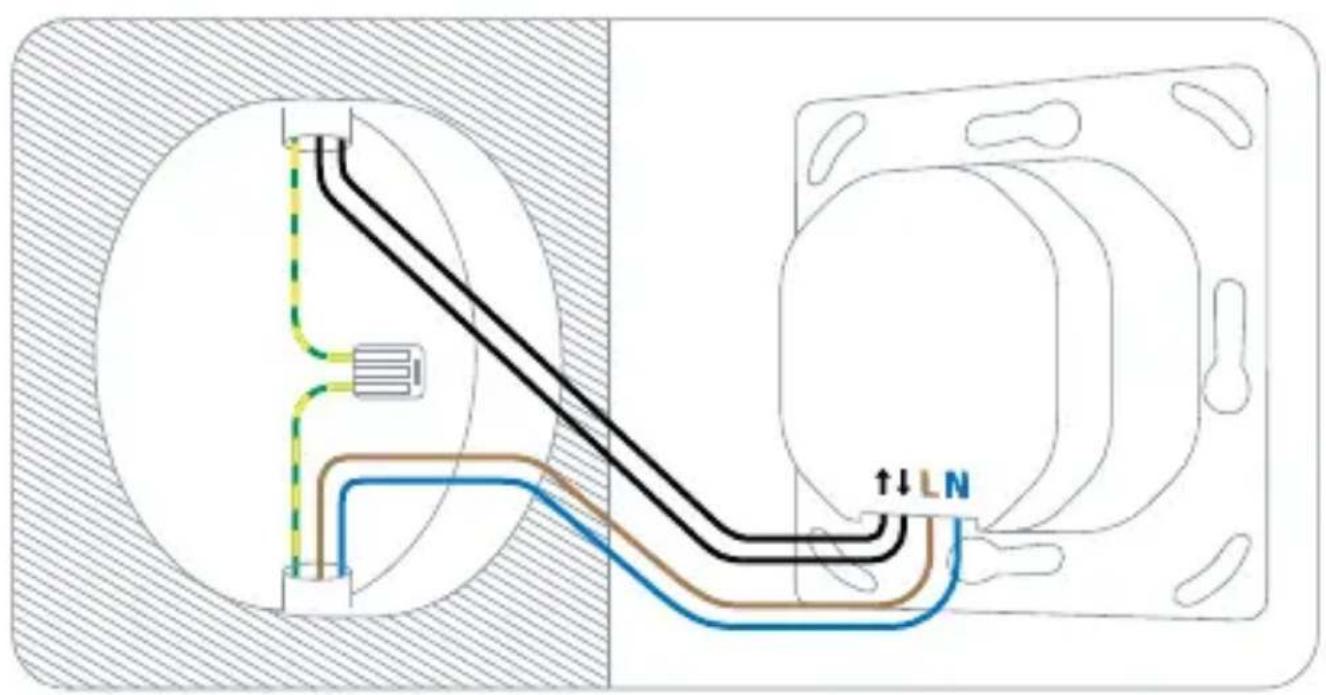

Eve Shutter Switch doit etre branché a un fil de neutre. Si la boite d'encastrement n'a pas de fil de neutre, elle n'est pas compatible avec Eve Shutter Switch.

Il n'est pas nécessaire de brancher Eve Shutter Switch à un conducteur de protection ou à un fil de terre (PE, généralement vert et jaune).

DE

EN

FR

Installation

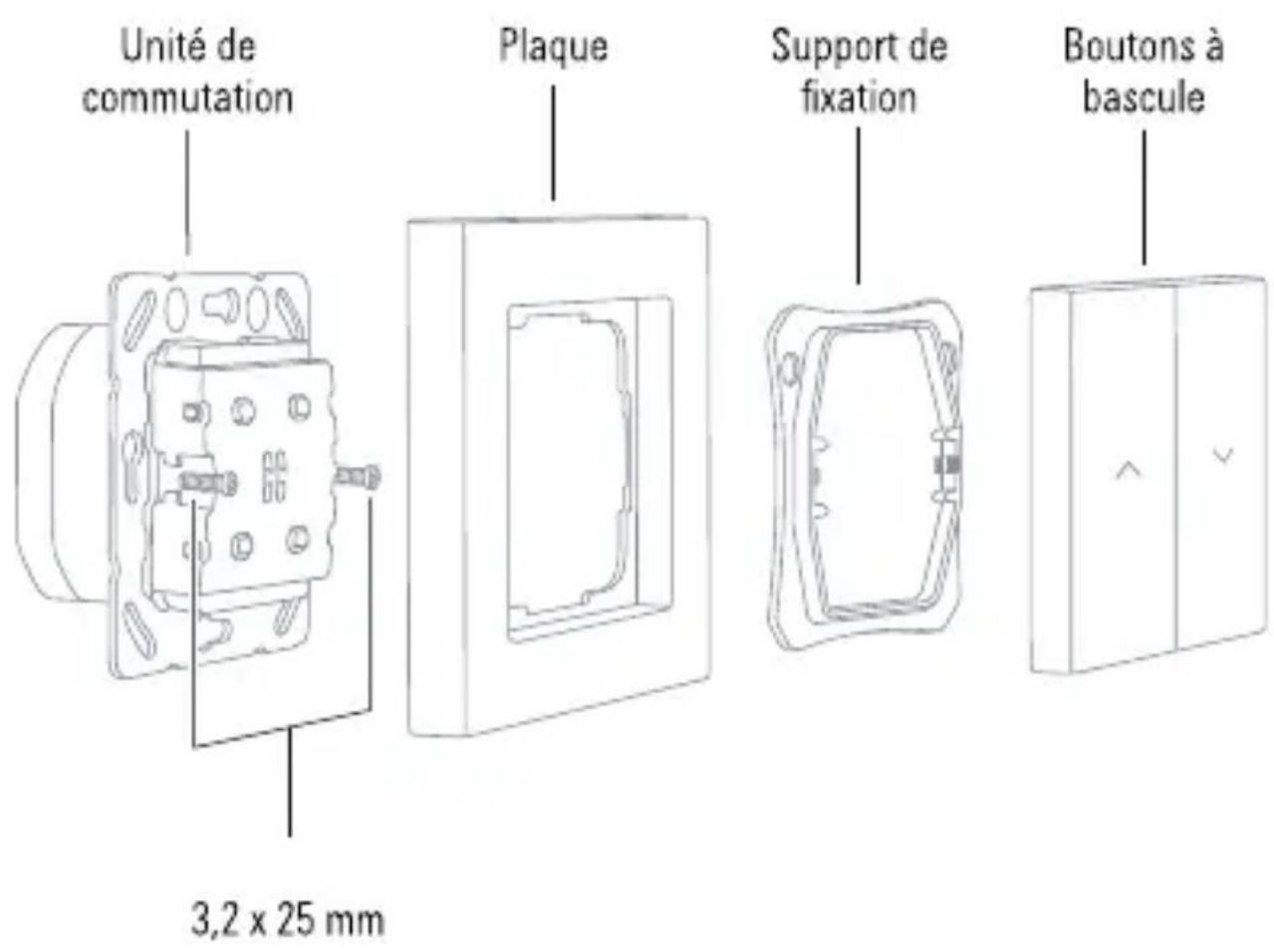

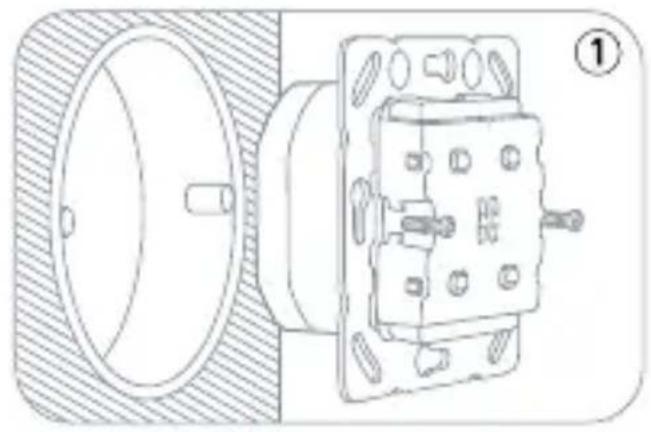

1 Insérez l'unité de commutation dans la boîte d'encastrement et fixez-le au moyen des vis 3,2 x 25 mm fournies.

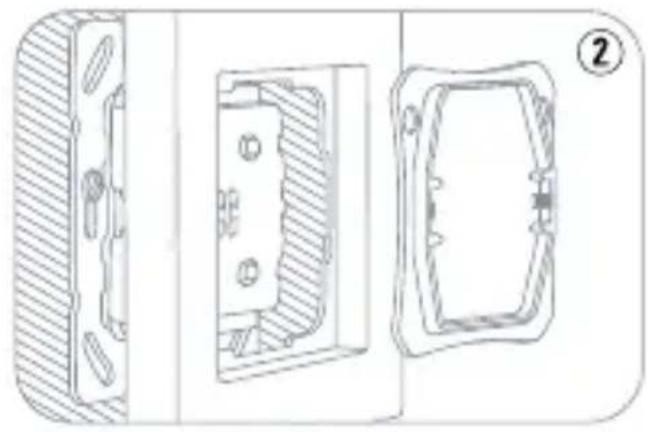

2 Placez la plaque fournie ou celle de votrechioix sur le dispositif d'alimentation, puis mettez en place le support de fixation.

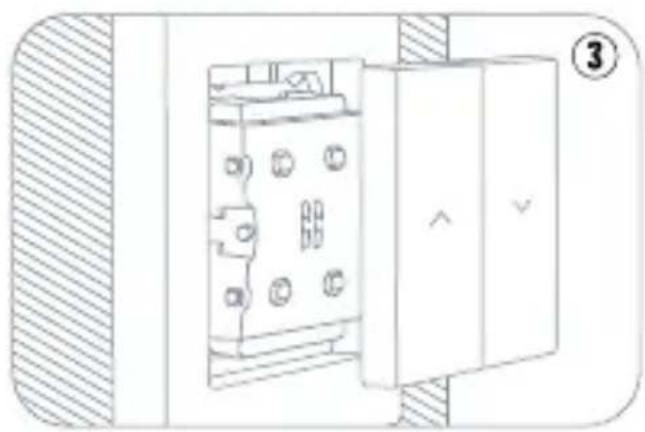

3 Emboitez les boutons a bascule.

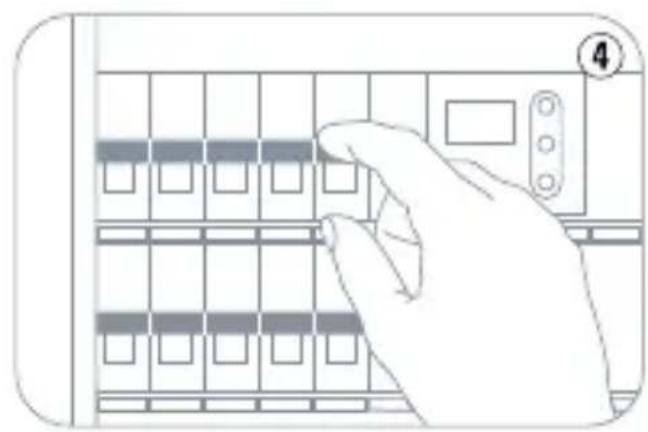

4 Au niveau de votre tableau électrique, remettez sous tension le circuit alimentant l'interrupteur de volet. Vous devriez alors pouvoir actionner le volet en appuyant sur Eve Shutter Switch.

Configuration dans l'app Eve

Accédez à Eve Shutter Switch via l'app Eve, ou avec les apps ou assistants vocaux de vos plates-formes préférentes. Vérifiéz que vous disposez bien d'un routeur de cordure Thread compatible dans votre logement.

Les fonctionnalités disponibles peuvent dépendre de la plate-forme que vous utilisez. Pour en savoir plus, rendez-vous sur evehome.com/eve-shutter-switch

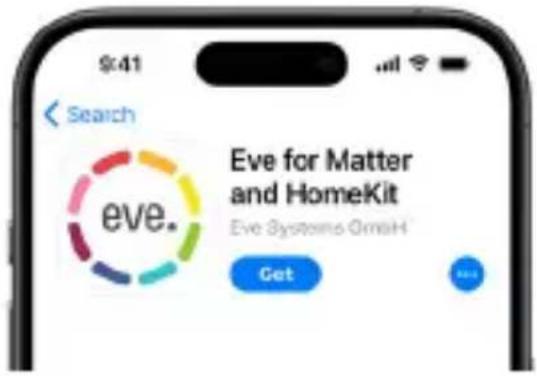

Ouvrez l'app Eve, puis appuyez sur Ajouter un accessoire. Eve vous guide alors tout au long du processus de configuration.

Si vous avez déjà configuré Eve, ouvre les réglages d'Eve, puis ajoutez Eve Shutter Switch.

Pour ajouter Eve Shutter Switch, utilisez le code Matter imprimé au dos de ce manuel. Conservez en lieu sur votre code de configuration Matter.

Configuration manuelle

Si vous avez ajoute Eve Shutter Switch à une plate-forme qui n'est pas gérée dans l'app Eve, vous pouvez la configurer directement sur votre Eve Shutter Switch.

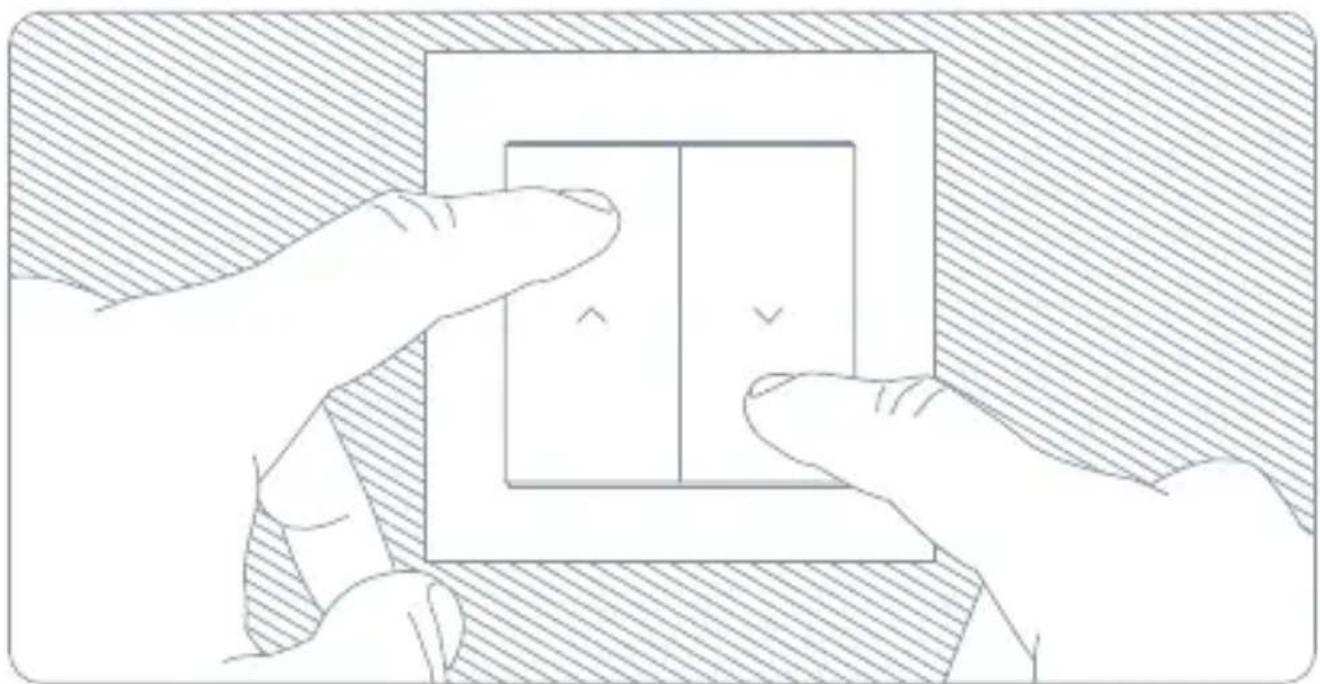

1 Activez le mode de configuration : appuyez pendant trois secondes sur les enjoliveurs d'interrupteur au niveau des angles supérieur gauche et inférieur droit, puis relâchéz-les dés que la LED clignote en jaune et en bleu.
2 Faites remonter le volet roulant: s'il n'est pas encore complètement remonté, appuyez de manière prolongée sur la flèche vers le haut pour l'ouvrir entièrement.
3 Réglez la position haute : appuyez à nouveau pendant trois secondes sur les enjoliveurs d'interrupteur au niveau des angles supérieur gauche et inférieur droit, puis relâchez-les dés que la LED clignote en jaune et en bleu.
4 Faites descendre le volet roulant: appuyez de manière prolongée sur la flèche vers le bas pour baiser entièrement le volet roulant, puis relâché des que le volet ne rouge plus.
⑤ Réglez la position basse : appuyez une nouvelle fois pendant trois secondes sur les,enjoliveurs d'interrupteur au niveau des angles supérieur gauche et inférieur droit, puis relâchez-les dés que la LED clignote en jaune et en bleu.

6 Faites remonter le volet roulant: une fois la position basse définie, appuyez de manière prolongée sur la flèche vers le haut pour faire à nouveau remonter le volet roulant.
7 Quittez le mode de configuration : relâchez la flèche vers le haut quand le volet ne rouge plus, puis appuyez une dernière fois sur les,enjoliveurs d'interrupteur au niveau des angles supérieur gauche et inférieur droit pour quitter le mode de configuration. Si la configuration s'est bien déroulée, la LED clignote en vert.

Profitez-en bien!

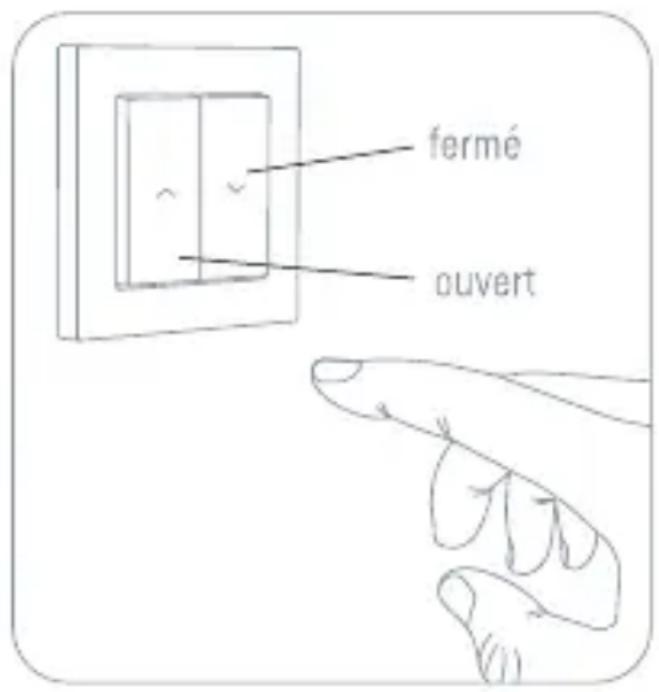

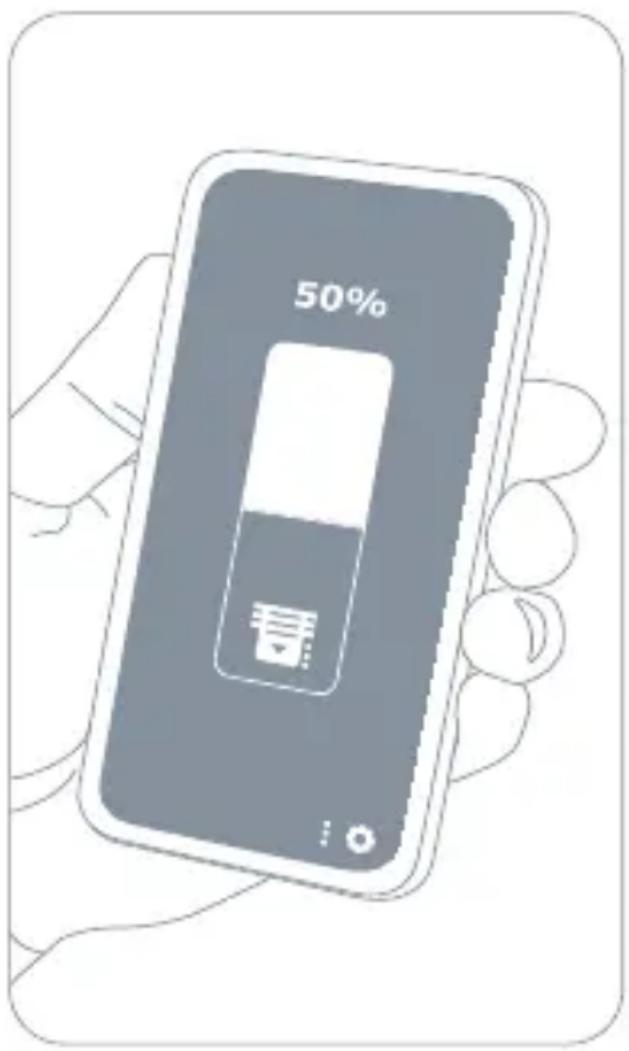

Pour actionner votre volet, utiliser l'app ou une commande vocale.

Vous pouvez également l'actionner directement en appuyant sur Eve Shutter Switch.

Réinitialisation

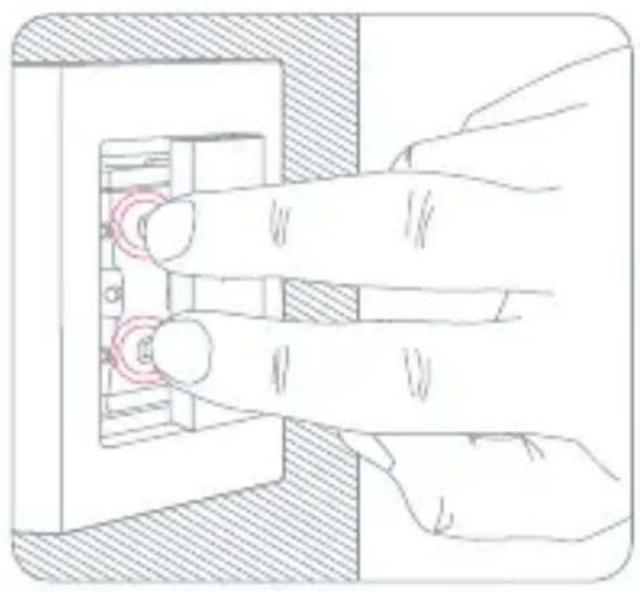

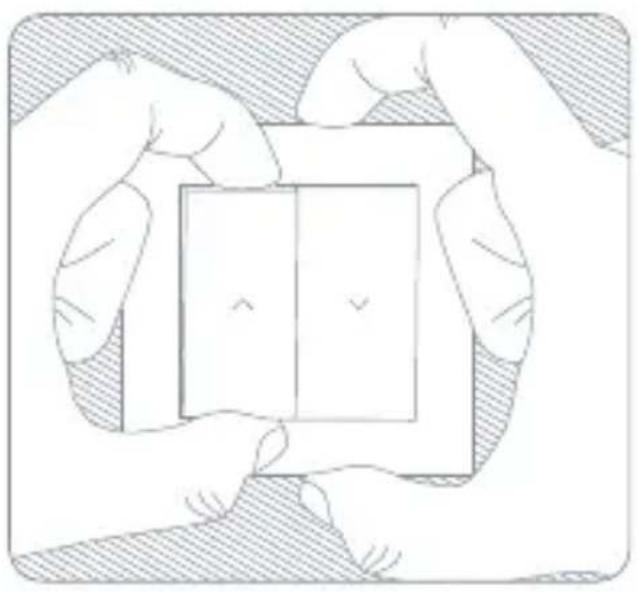

① Retirez le bouton à bascule gauche en le tirant vers le bas à partir de la partie haute.

2 Appuyez sur les deux boutons de gauche simultanement pendant 10 secondes.

DE EN FR

Démontage

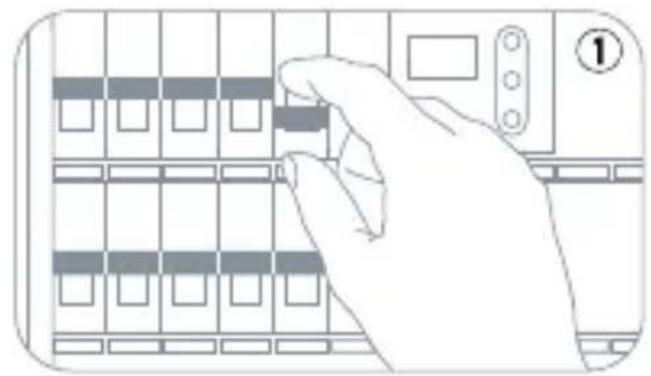

① Sur votre tableau électrique, coupez le circuit branché à votre interrupteur de volet.

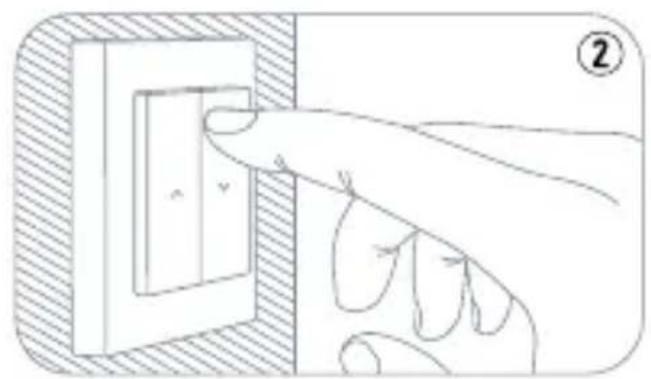

2 Vérifiez que le circuit n'est pas sous tension, en actionnant Eve Shutter Switch à plusieurs reprises.

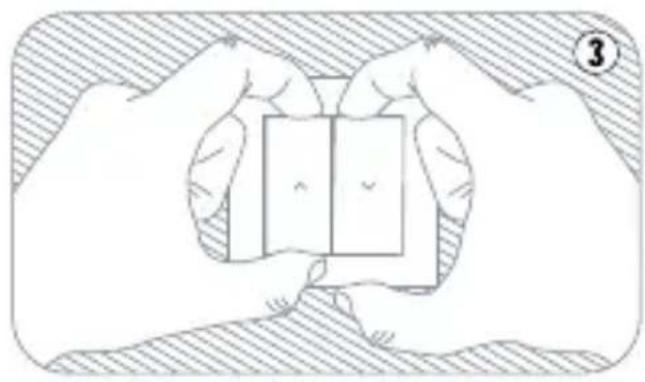

3 Retirez les boutons à bascule en les tirant vers le bas à partir de la partie haute.

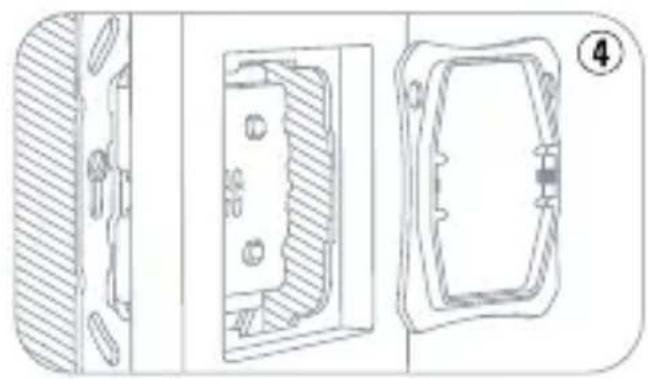

4 Puis retirez le support de fixation et la plaque.

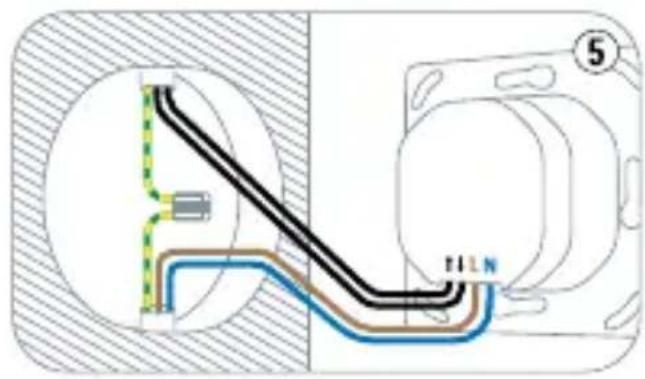

5 Youou pouze alors retirer l'unité de communication de la boite d'encastrement et débrancher les fils.

Satisfait?

Écrire un avis et en parler à vos amis

Pour garder le contact et en savior plus :

Facebook

Consulter notre base de connaissances ou contacter notre equipe d'assistance

help.evehome.com

evehome.com/contact

Cet apparéil respecte les exigences générales de la directive 2014/53/UE et les dispositions complémentaires correspondantes. La déclaration de conformité est téléchargeable à l'adresse www.evehome.com/doc.

Eve Systems GmbH, Rotkreuzplatz 1, 80634 München, Germany www.evehome.com Product: 10ECI1751 · Model: 20ECI1701 B · Part: Part: 51ECI1752

eve shutter switch ③

Conservez en lieu sur votre code de configuration Matter. Ce code est indispensable pour ajouter Eve à votre domicile, et personne d'autre que vous ne connait ce code.
