Type de produit	Interrupteur variateur intelligent
Marque	EVE
Modèle	Dimmer Switch
Alimentation	120 V CA, 60 Hz
Puissance max (LED)	150 W / 1,25 A
Puissance max (incandescence/tungstène)	600 W / 5 A
Puissance max (MLV)	300 VA
Puissance max (halogène)	600 W / 5 A
Puissance min	3 W
Technologie sans fil	Thread (Matter)
Compatibilité	Apple HomeKit, Google Home, Amazon Alexa
Fonctions principales	Variation de luminosité, contrôle à distance, programmations, statistiques
Installation	Nécessite fil neutre, remplace interrupteur unipolaire ou va-et-vient
Matériau	Plastique ignifugé
Couleur	Blanc
Dimensions (approx.)	4,5 x 4,5 x 4,5 cm
Poids (approx.)	100 g
Entretien	Nettoyer avec un chiffon sec et doux
Sécurité	Couper le courant au disjoncteur avant installation ; utiliser un interrupteur à entrefer pour les interventions
Réparabilité	Pièces détachées non disponibles ; contacter le service client EVE
Garantie	2 ans (selon pays)
Contenu de la boîte	Eve Dimmer Switch, enjoliveur, plaque de finition, bornes de connexion
Informations générales	Fonctionne avec un routeur de bordure Thread ; pas de cloud Eve, respect de la vie privée

FOIRE AUX QUESTIONS - Dimmer Switch EVE

Quels sont les prérequis pour installer Eve Dimmer Switch ?

L'installation nécessite un fil neutre dans le boîtier, un interrupteur unipolaire ou va-et-vient existant, et un routeur de bordure Thread compatible. L'alimentation doit être coupée au disjoncteur avant toute manipulation.

Puis-je utiliser Eve Dimmer Switch avec un variateur mécanique existant ?

Non, Eve Dimmer Switch remplace complètement l'interrupteur existant. Il ne doit pas être connecté à un autre variateur.

Comment ajouter Eve Dimmer Switch à mon réseau Thread/Matter ?

Après installation, ouvrez l'application Eve (ou l'application de votre plateforme), scannez le code de configuration Matter fourni avec l'appareil, et suivez les instructions pour l'associer à votre routeur de bordure.

Que faire si la lumière ne s'allume pas après l'installation ?

Vérifiez que l'alimentation est rétablie, que le câblage est correct (neutre, ligne, charge), et que l'ampoule est compatible (minimum 3 W). Consultez le guide d'installation pour le câblage va-et-vient.

Quelle est la puissance maximale supportée par Eve Dimmer Switch ?

Pour les LED : 150 W / 1,25 A. Pour les ampoules à incandescence/tungstène et halogènes : 600 W / 5 A. Pour les transformateurs MLV : 300 VA. La charge minimale est de 3 W.

Est-il compatible avec les ampoules connectées (Philips Hue, etc.) ?

Eve Dimmer Switch est conçu pour varier des ampoules classiques. Les ampoules connectées doivent être contrôlées via leur propre application. Il est déconseillé de combiner un variateur intelligent avec des ampoules connectées.

Comment réinitialiser Eve Dimmer Switch ?

Pour réinitialiser, maintenez enfoncé le bouton du capteur pendant 10 secondes jusqu'à ce que le voyant clignote. Consultez la notice pour plus de détails.

Puis-je utiliser Eve Dimmer Switch sans fil neutre ?

Non, l'appareil nécessite un fil neutre pour fonctionner. Si votre boîtier d'interrupteur n'en contient pas, Eve Dimmer Switch n'est pas compatible à cet emplacement.

Eve Dimmer Switch fonctionne-t-il avec HomeKit, Google Home ou Alexa ?

Oui, grâce à la technologie Thread et Matter, il est compatible avec Apple HomeKit, Google Home et Amazon Alexa via un routeur de bordure adapté.

Comment nettoyer Eve Dimmer Switch ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Ne pulvérisez pas de liquide directement sur l'interrupteur.

MODE D'EMPLOI Dimmer Switch EVE

Eve Dimmer Switch nécessite un fil de neutre et remplace un interrupteur unipolaire ou un va-et-vient. Il ne doit être utilisé qu'avec des câbles en cuivre ou recouverts de cuivre, dans des locaux secs et en intérieur.

En cas de doute ou de difficultés pour installer Eve Dimmer Switch, renseignez-vous auprès d'un électricien qualifié. Ce produit doit être installé et/ou utilisé conformément aux normes et réglementations électriques applicables.

120 V CA ; min. 3 W, max. 150 W/1,25 A (LED) ; max. 600 W/5 A (incandescence/tungstène) ; 300 VA (MLV) ; max. 600 W/5 A (halogène)

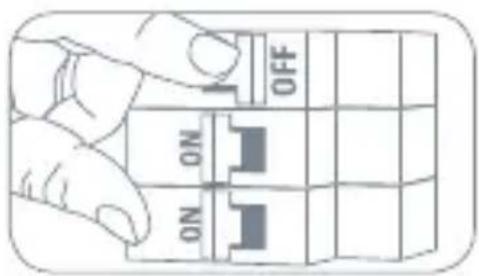

Coupez l'alimentation au niveau du disjoncteur commandant l'interrupteur. Vérifiez que l'alimentation est coupée, en éteignant puis rallumant à plusieurs reprises l'interrupteur existant.

OFF ON ON

Prise en main

2

Démontez la plaque de finition existante ainsi que l'interrupteur. Ne poursuivez l'installation que si le boîtier de l'interrupteur contient bien un fil neutre (généralement blanc).

Si vous avez besoin d'identifier les fils de ligne et de charge, rétablissez le courant au niveau du disjoncteur, puis utilisez un volt-mètre pour déterminer quel fil se connecte à la source (ligne) et quel fil se connecte à l'appareil (charge). Coupez à nouveau le courant au niveau du disjoncteur. Étiquetez les fils de ligne et de charge avec du ruban adhésif.

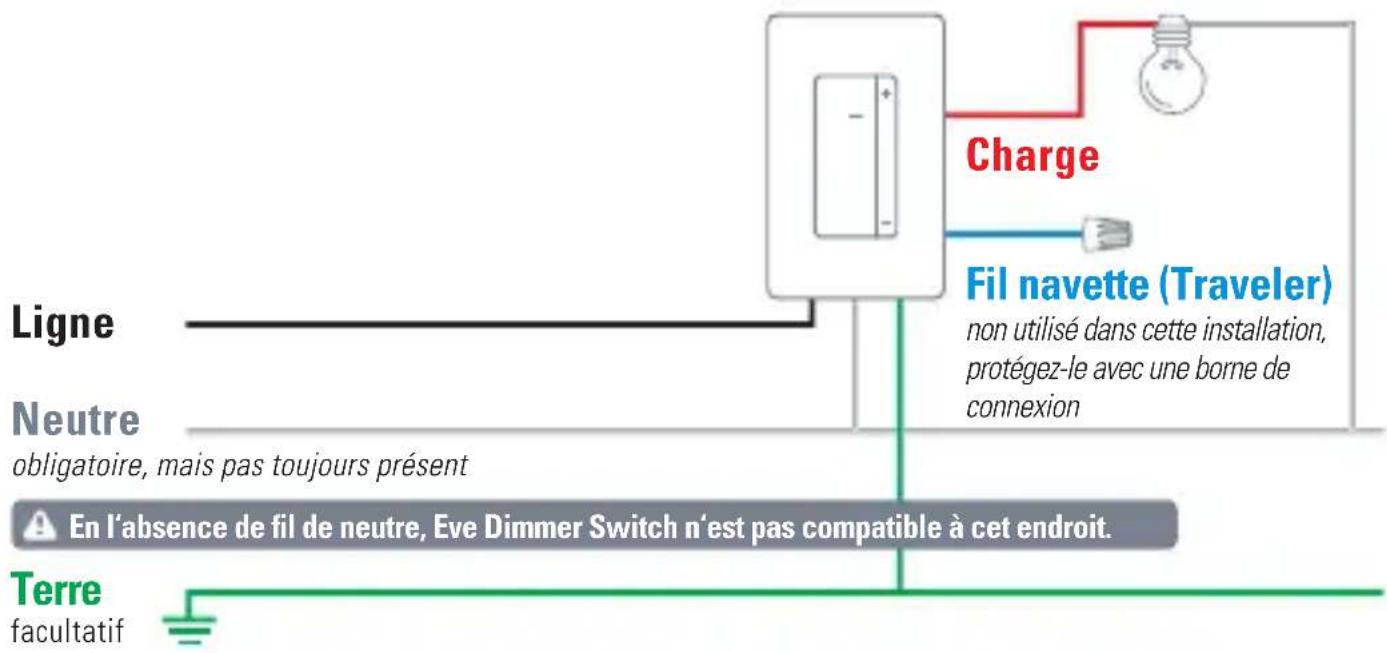

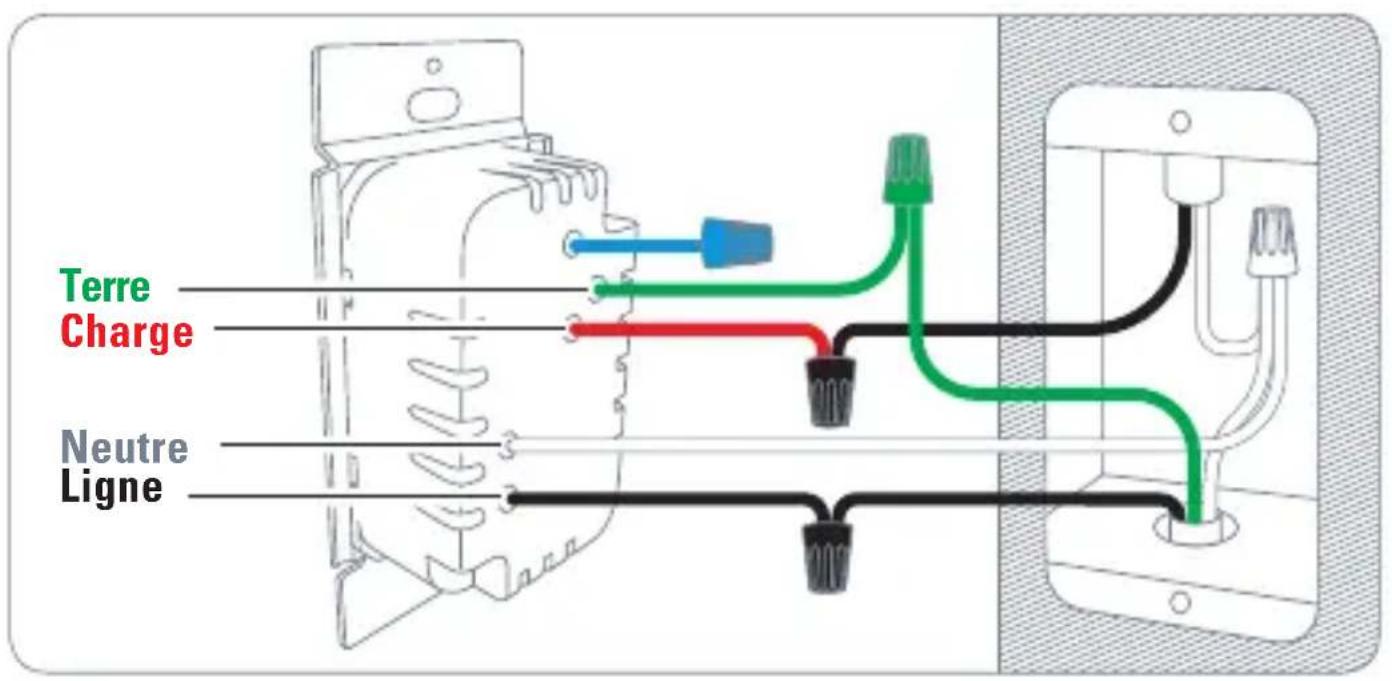

③ Remplacer un interrupteur unipolaire

Charge Fil navette (Traveler) non utilisé dans cette installation, protégez-le avec une borne de connexion Ligne Neutre obligatoire, mais pas toujours présent En l'absence de fil de neutre, Eve Dimmer Switch n'est pas compatible à cet endroit. Terre facultatif

Prise en main

Terre Charge Neutre Ligne

Prise en main

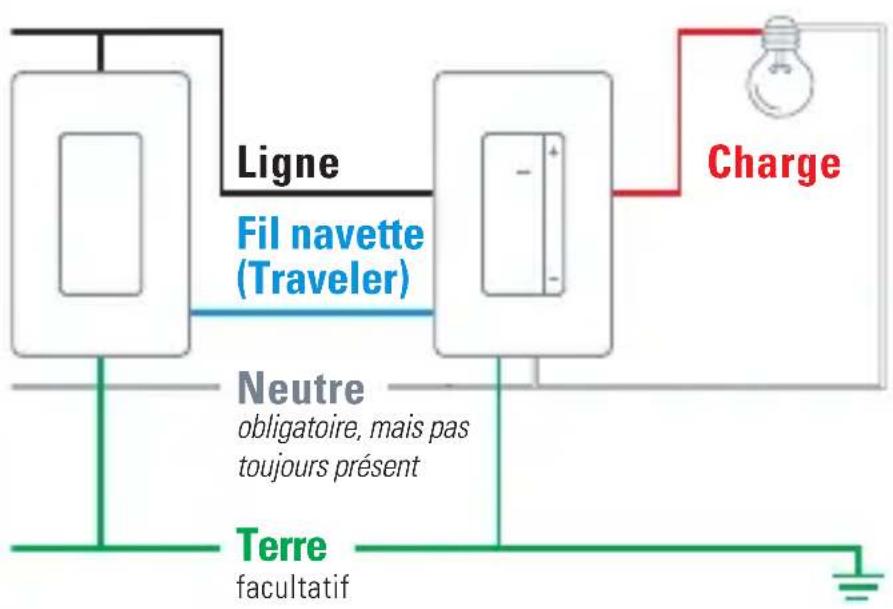

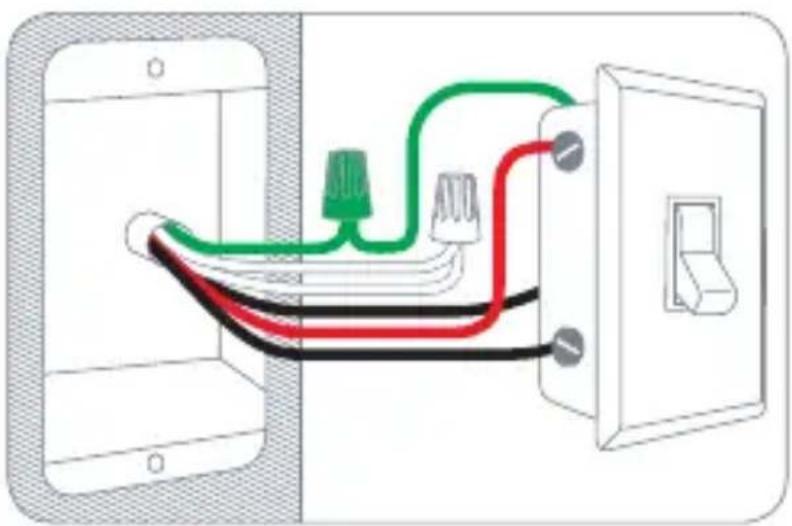

④ Replace a 3-way switch

Dans une installation comprenant un interrupteur va-et-vient, Eve Dimmer Switch ne peut être installé qu'à l'endroit où le fil de charge se connecte au luminaire. L'autre interrupteur de l'installation doit être un interrupteur conventionnel.

En l'absence de fil de neutre, Eve Dimmer Switch n'est pas compatible à cet endroit.

Ligne Fil navette (Traveler) Charge Neutre obligatoire, mais pas toujours présent Terre facultatif

Prise en main

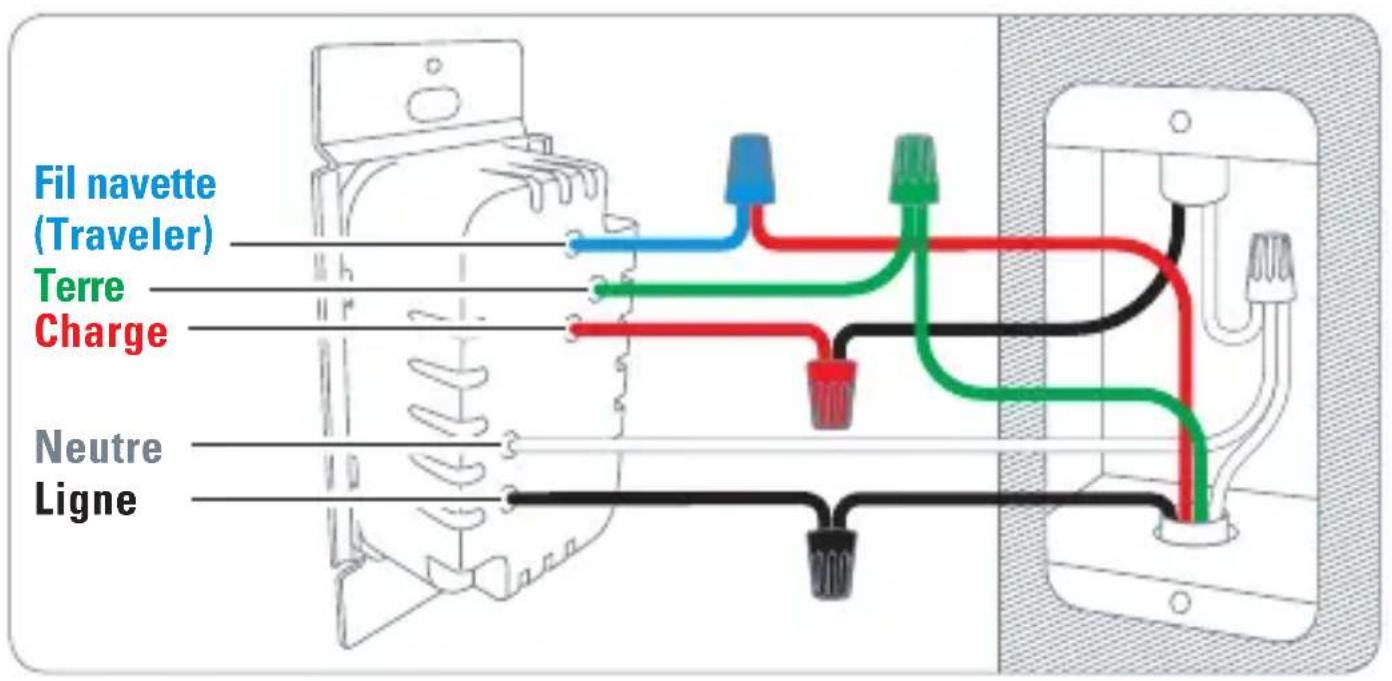

Fil navette (Traveler) Terre Charge Neutre Ligne

Prise en main

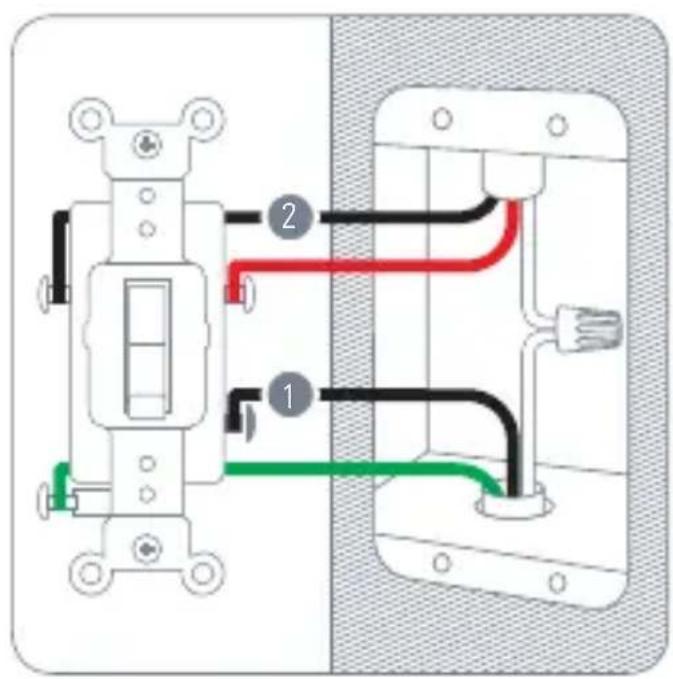

⑤ Vérifier le câblage

Vous devrez peut-être modifier le câblage de l'interrupteur va-et-vient pour que les deux interrupteurs soient reliés à la ligne de façon permanente. Avant l'intervention, utilisez le disjoncteur et un voltmètre pour vérifier qu'aucun courant ne circule.

Repérez le fil de ligne 1, qui est généralement fixé avec une vis de couleur différente ou à une borne appelée Common (Commun). Débranchez ce fil.

À l'aide de sa couleur, identifiez le fil navette, 2 qui n'est pas branché au fil bleu d'Eve Dimmer Switch. Débranchez également ce fil.

Utilisez une borne de connexion et le fil supplémentaire inclus 3 pour raccorder la ligne aux deux interrupteurs : pour l'interrupteur va-et-vient, connectez le fil supplémentaire à la borne d'origine (vis de couleur différente/borne Common) et au fil noir (ligne). Côté Eve Dimmer Switch, raccordez le fil navette libre au fil noir (ligne).

Laissez le fil navette 4 qui se branche à l'entrée bleue d'Eve Dimmer Switch connecté à l'une des bornes navette de l'interrupteur va-et-vient.

Prise en main

Fixez Eve Dimmer Switch 4 au mur.

7

Vissez l'enjoliveur 5a et clipez la plaque de finition 5b. Vous pouvez aussi utiliser votre plaque de finition existante.

8

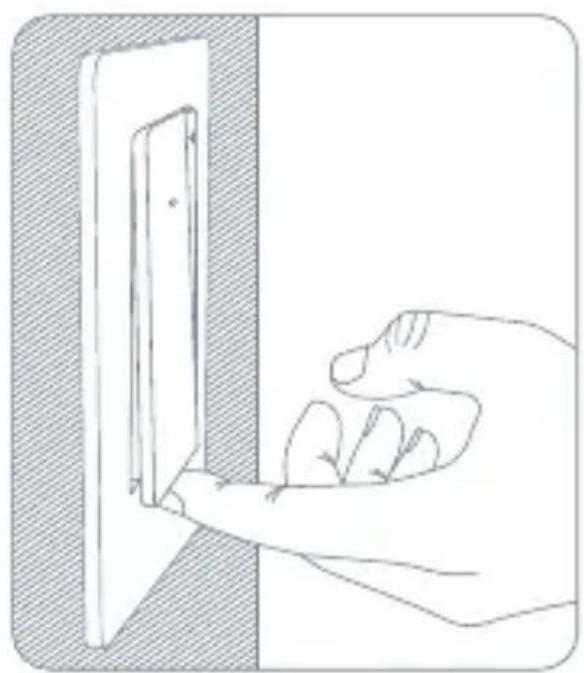

Rétablissez le courant au niveau du disjoncteur qui commande l'interrupteur. Appuyez sur Eve Dimmer Switch. En principe, le luminaire s'allume.

Prise en main

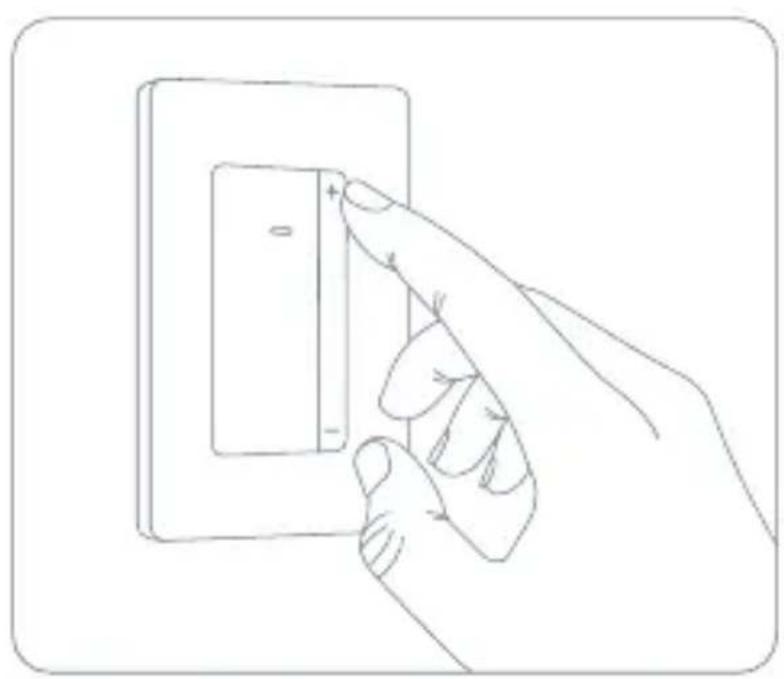

Utilisez les boutons Plus et Moins du variateur pour augmenter ou réduire la luminosité.

10

Appuyez à nouveau sur le bouton du capteur pour éteindre la lumière.

Prise en main

Quand vous remplacez le luminaire ou l'ampoule, utilisez l'interrupteur à entrefer pour empêcher tout contact accidentel avec les fils sous tension. En cas de travaux électriques plus importants, coupez le courant au niveau du disjoncteur.

Prise en main

Ajoutez Eve Dimmer Switch à la plate-forme de votre choix et vérifiez que vous disposez bien d'un routeur de bordure Thread compatible dans votre logement.

BUILT ON THREAD REQUIRES BORDER ROUTER

Pour en savoir plus, consultez la page evehome.com/hub

Profitez-en bien

Consultez des statistiques de temps et de durée

Configurez des programmes

Configurez Eve Dimmer Switch et adaptez-le aux caractéristiques de votre charge

Accédez Eve Dimmer Switch via l'app Eve, ou avec les apps ou assistants vocaux de vos plate-formes préférées. Les fonctionnalités disponibles peuvent dépendre de la plate-forme que vous utilisez. Pour en savoir plus, rendez-vous sur evehome.com/eve-dimmer-switch

Profitez-en bien

100% Privacy

Pas de cloud Eve

Pas d'inscription

Pas de pistage

Aconçu pour protéger votre vie privée, Eve ne recueille pas vos données personnelles en vous forçant à configurer un compte ou à enregistrer des appareils. Aucun cloud Eve ni autre appareil propriétaire ne peut accéder à vos données personnelles.

Pour en savoir plus, consultez la page evehome.com/fr/vie-privee

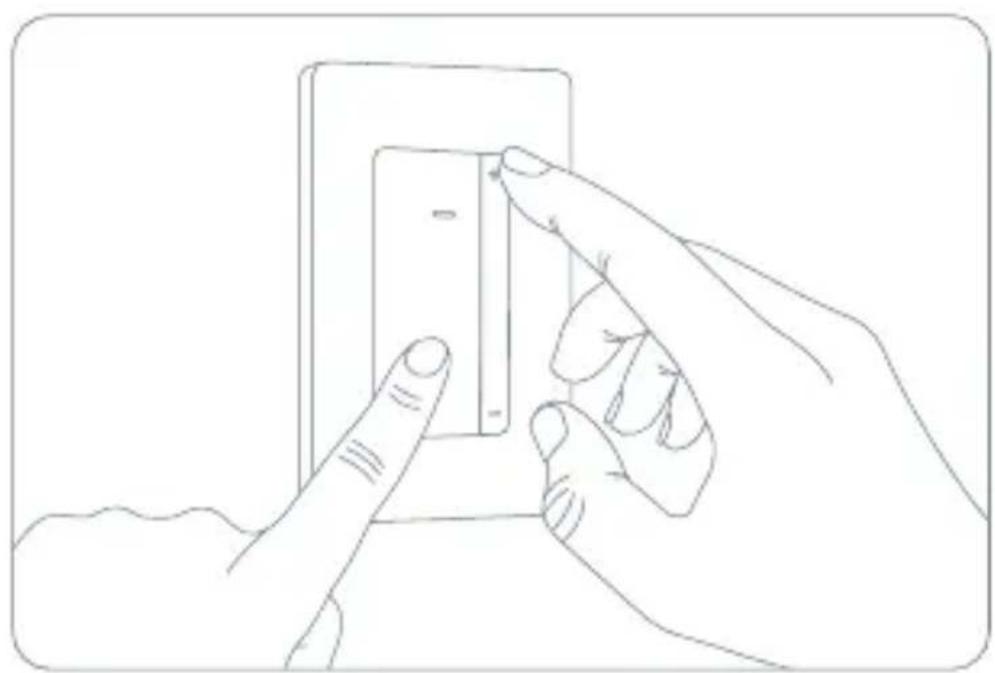

Réinitialisation

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Cet équipement est conforme aux CNR-102 d'Industrie Canada. Cet équipement doit être installé et utilisé avec une distance minimale de 20 centimètres entre le radiateur et votre corps. Cet émetteur ne doit pas être co-localisée ou opérant en conjonction avec autre antenne ou émetteur.

Happily connected? • Satisfait ?

Write a review and tell your friends Écrire un avis et en parler à vos amis

Stay in touch and discover more via: Pour garder le contact et en savior plus :

Something amiss? • Un problème ?

Reach out now:

Contactez-nous!

Consulter notre base de connaissances ou contacter notre équipe d'assistance

help.evehome.com

evehome.com/contact

eve dimmer switch ⏻

Conservez en lieu sûr votre code de configuration Matter. Ce code est indispensable pour ajouter Eve au réseau de votre domicile, et personne d'autre que vous ne connaît ce code.
