Produkttyp	Vernetzter elektrischer Schalter für Rollladen
Marke	EVE
Modell	Shutter Switch
Stromversorgung	230 V ~, 50/60 Hz
Maximale Anschlussleistung	750 VA
Maximaler Laststrom	6 A (5 A pro Kanal)
Anschlussklemmen	Starre Leitung 1,5 mm²
Erforderliche Abmessungen der Unterputzdose	Ø 68 mm, Mindesttiefe 35 mm
Betriebsumgebungstemperatur	-10 °C bis +50 °C
Betriebsumgebungsfeuchte	max. 85 %, ohne Kondensation
Schutzart	IP20
Frequenzbereich	2.402 bis 2.480 MHz (BLE) / 2.405 bis 2.480 MHz (Thread)
Maximale HF-Leistung	12 dBm (EIRP)
Kompatibilität	Apple HomeKit, Matter, Thread
Hauptfunktionen	Rollladensteuerung (auf/ab), Konfiguration über Eve App, Sprachsteuerung, manuelle Steuerung
Installation	Erfordert einen qualifizierten Elektriker, Neutralleiter erforderlich, Installation in Unterputzdose
Wartung und Reinigung	Mit einem trockenen, weichen Tuch reinigen, keine scheuernden Mittel verwenden
Sicherheit	Stromkreis vor Installation unterbrechen, Risiko eines Stromschlags, nur für den Hausgebrauch
Matter-Konfigurationscode	Auf der Rückseite der Anleitung gedruckt, gut aufbewahren

Häufig gestellte Fragen - Shutter Switch EVE

Muss ich vor der Installation des Eve Shutter Switch den Strom abschalten?

Ja, es ist zwingend erforderlich, den Stromkreis im Sicherungskasten vor jedem Eingriff zu unterbrechen. Überprüfen Sie die Spannungsfreiheit durch Betätigen des alten Schalters.

Benötigt der Eve Shutter Switch einen Neutralleiter?

Ja, das Gerät muss an einen Neutralleiter (N, normalerweise blau) angeschlossen werden. Ohne Neutralleiter ist die Installation nicht möglich.

Welche maximale Leistung wird pro Kanal unterstützt?

Jeder Kanal unterstützt einen maximalen Strom von 5 A, insgesamt 6 A. Die Gesamtleistung darf 750 VA nicht überschreiten.

Wie konfiguriere ich den Eve Shutter Switch mit der Eve App?

Öffnen Sie die Eve App, tippen Sie auf 'Zubehör hinzufügen' und folgen Sie den Anweisungen. Verwenden Sie den auf der Rückseite der Anleitung gedruckten Matter-Code, um ihn zu koppeln.

Was tun, wenn die LED nach manueller Konfiguration nicht grün blinkt?

Überprüfen Sie, ob die Schritte korrekt befolgt wurden: langes Drücken an den Ecken, vollständiges Hoch-/Herunterfahren des Rollladens. Wenn das Problem weiterhin besteht, setzen Sie das Gerät zurück.

Kann ich den Eve Shutter Switch mit Alexa oder Google Home verwenden?

Der Eve Shutter Switch ist kompatibel mit Apple HomeKit und Matter. Für Alexa oder Google Home überprüfen Sie die Kompatibilität über Matter oder eine Drittanbieterplattform.

Wie setze ich den Eve Shutter Switch zurück?

Entfernen Sie den linken Kippschalter, drücken Sie dann gleichzeitig beide linken Tasten für 10 Sekunden. Die LED zeigt das Zurücksetzen an.

Welche Art von Unterputzdose ist erforderlich?

Eine Unterputzdose mit einem Durchmesser von 68 mm und einer Mindesttiefe von 35 mm ist erforderlich.

Ist es möglich, den Rollladen manuell zu steuern?

Ja, Sie können den Rollladen durch direktes Drücken der Kippschalter des Eve Shutter Switch bedienen.

Wie reinige ich den Eve Shutter Switch?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine chemischen oder scheuernden Mittel, die das Gerät beschädigen könnten.

BEDIENUNGSANLEITUNG Shutter Switch EVE

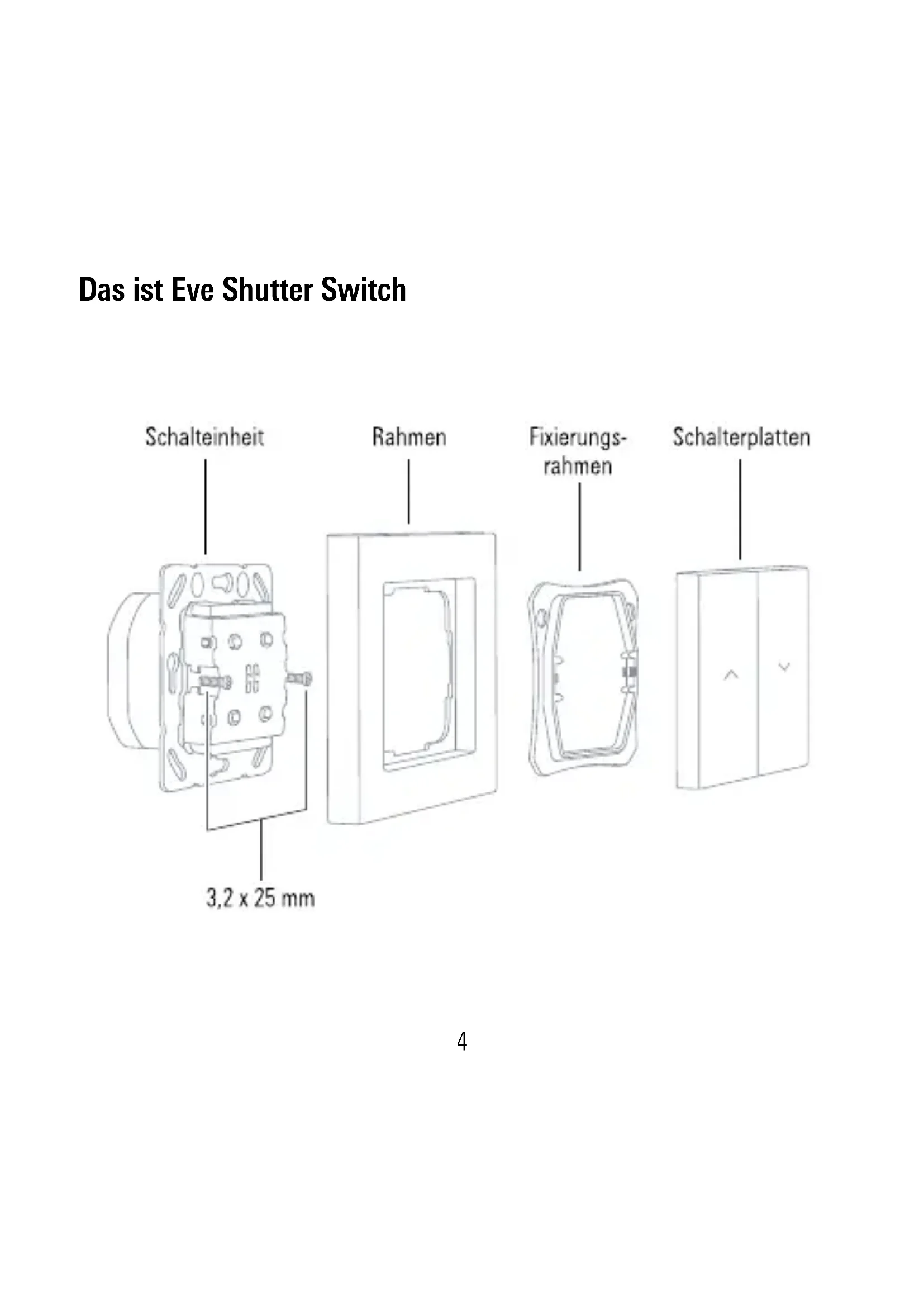

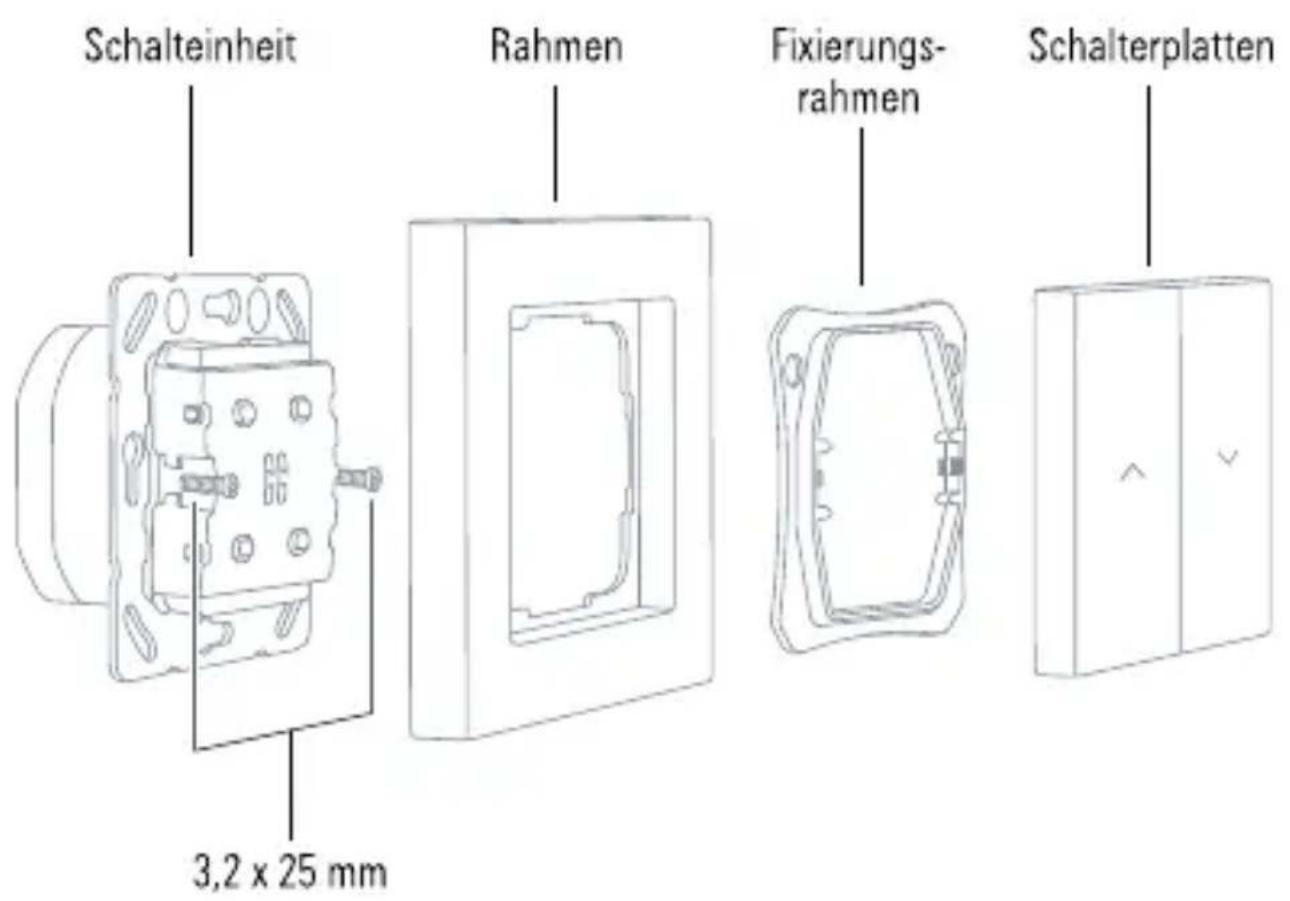

Das ist Eve Shutter Switch

• Spannung: 230 V 50/60 Hz
  Max Anschlussleistung: 750 VA
• Max Laststrom: 6 A (max. 5 A pro Kanal)
• Anschlussklemmen: 1,5 ~mm^2 starrer Draht
• Unterputzdosenmaß: 68 mm, min. 35 mm Tiefe
• Umgebungstemperatur: -10 °C bis 50 °C
• Betriebsluftfeuchtigkeit: max. 85% rH, nicht kondensierend
  Schutzart:IP20
• Frequenzbereich: 2402 - 2480 MHz (BLE) / 2405 - 2480 MHz (Thread)
• Funkleistung: max. 12 dBm (EIRP)

Erste Schritte

ACHTUNG - Gefahr eines Stromschlages!

Anschluss, Montage und Inbetriebnahme von Eve Shutter Switch)dufen nur durch eine autorisierte Elektrofachkraft erfolgen. Vor Installation ist die Anlage spannungsfrei zu schalten!

Eve Shutter Switch dient dem direkten Schalten fest angeschlossener elektrischer Verbraucher mit einer Versorgungsspannung von 230V . Hierzu zahlen insbesondere Antriebsmotoren fur Rolländern, nicht jedoch elektrische Heizungen, Arbeitsmaschinen jeglicher Art und Steckdosen.

Eve Shutter Switch wurde zum Einsatz im Haushalt und in ähnlichen ortsfesten Installationen entwickelt. Vor Installation ist die Eignung anhand der technischen Daten und der Einsatzbedingungen zu überprüfen.

Eve Shutter Switch darf nicht eingesetzt werden in Verbindung mit lebenserhaltenden Geräten oder mit Verbrauchern, die zu Gefahren für Leib oder Leben von Menschen und Tieren oder zu Gefahren für Sachwerte führen können.

Installation - Vorbereitung

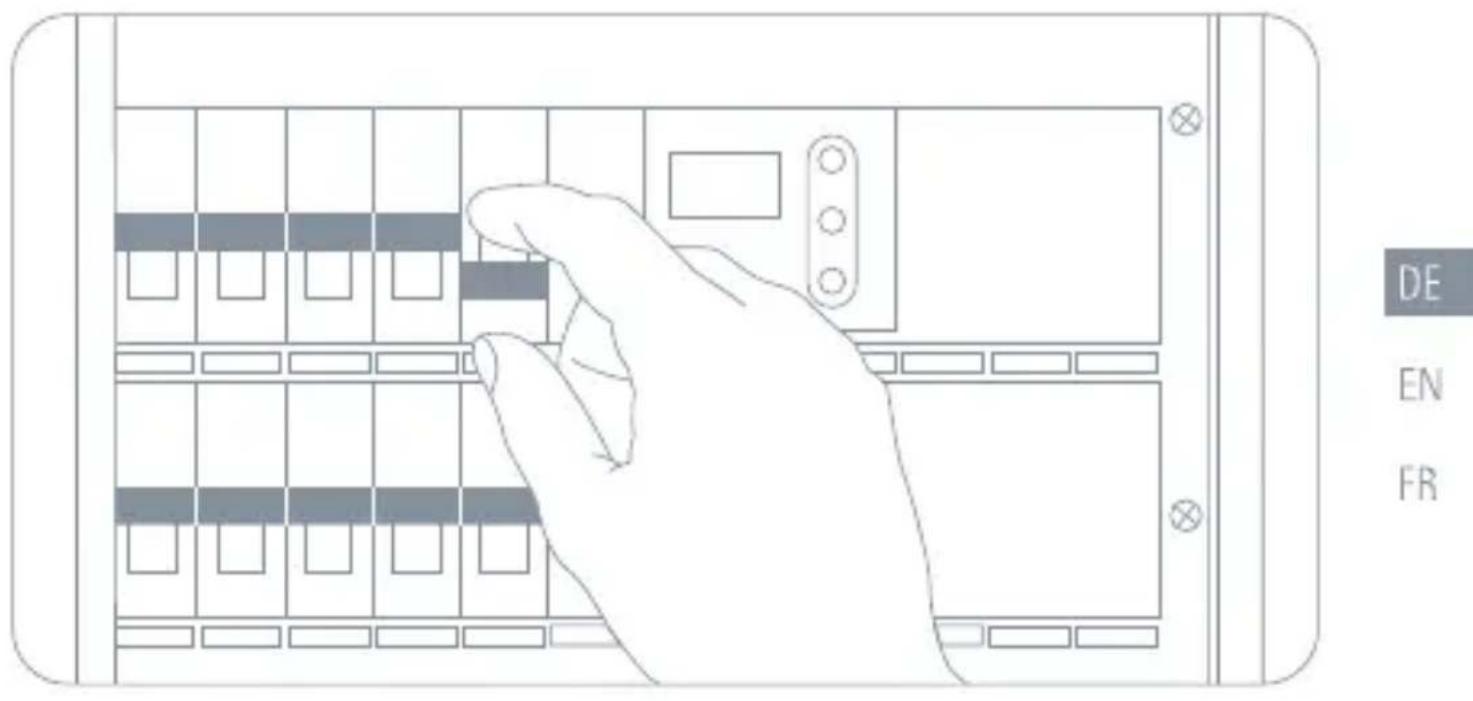

Schalte die Sicherung des Stromkreises deiner Rolladensteuerung in seinem Sicherungskosten ab. Stelle sicher, dass kein Strom fließt, indem du deinen bestehenden Rolladenschalter eineige Male betätigst.

Installation

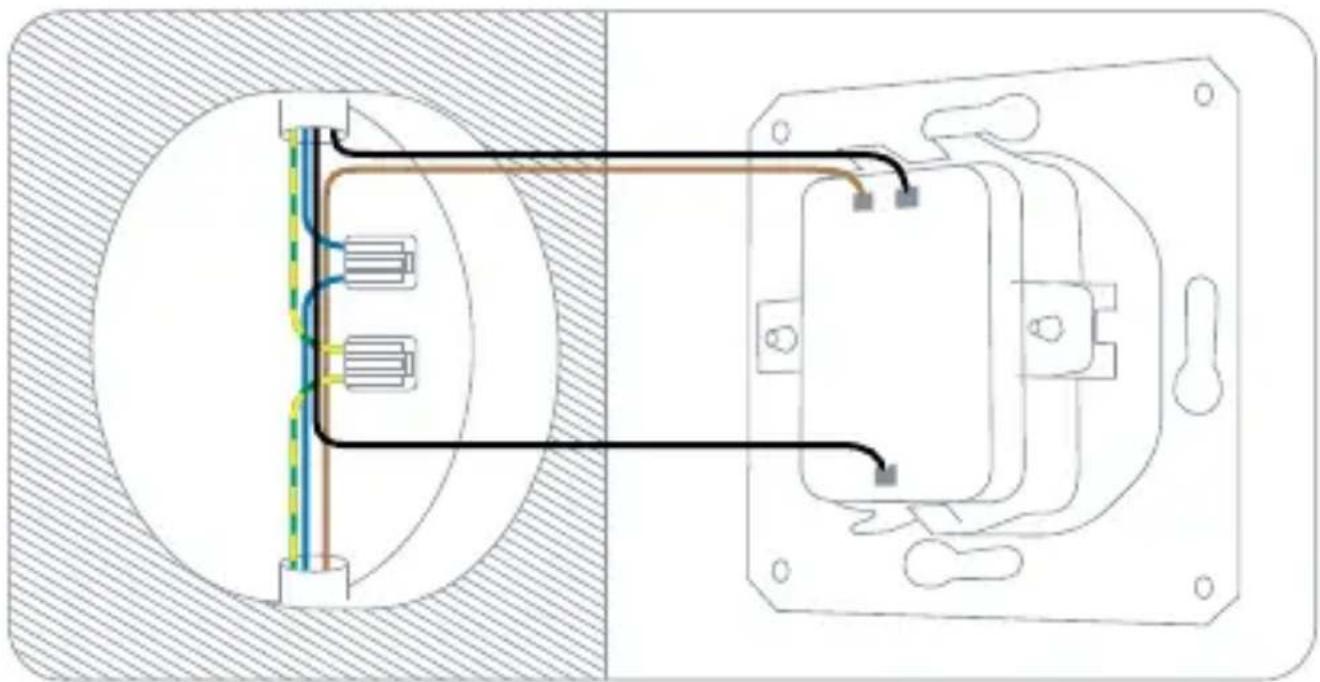

① Entferne deinen aktuellen Rolladenschalter

Löse deinen bestehenden Rolladenschalter undziehe ihn hereus. Beachte die momentane Verdrahtung und mache bei Bedarf ein Foto von dieser. Üblicherweise erkennst du an der Richtung, aus der die Kabel in die Dose gefuhrt sind, sowie an der Beschriftung deines alten Rolladenschalters, welche Leitung der stromfuhrende Eingang (L) ist und welche zum Antrieb führt.

Die Installation von Eve Shutter Switch kann nur erfolgen, wenn in deiner Dose ein Neutraleiter (N), üblicherweise blau) vorhanden ist.

Merke dir, welche Leitung mit dem Eingang deines alten Rolladenschalters (L) verbunden ist, etwa durch Markierung mit einem Klebeband. Lose dann die bestehende Verdrahtung und entferne deinen alten Rolladenschalter.

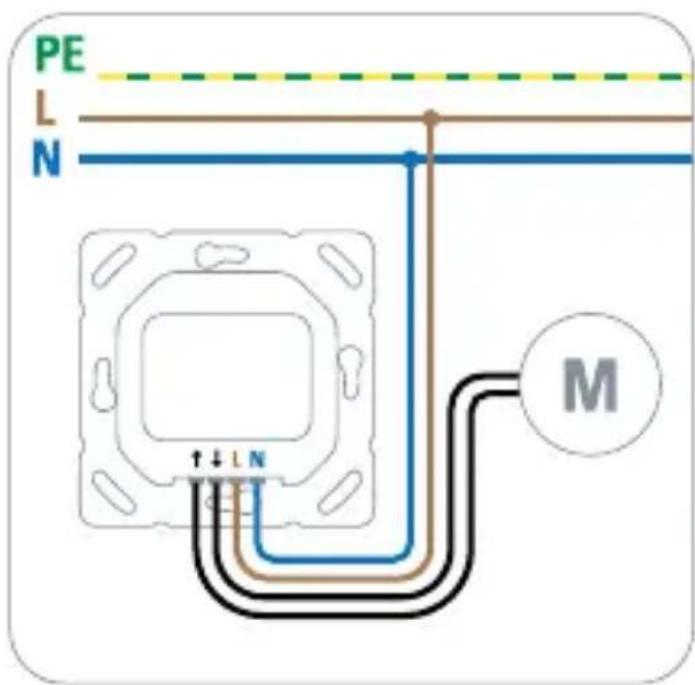

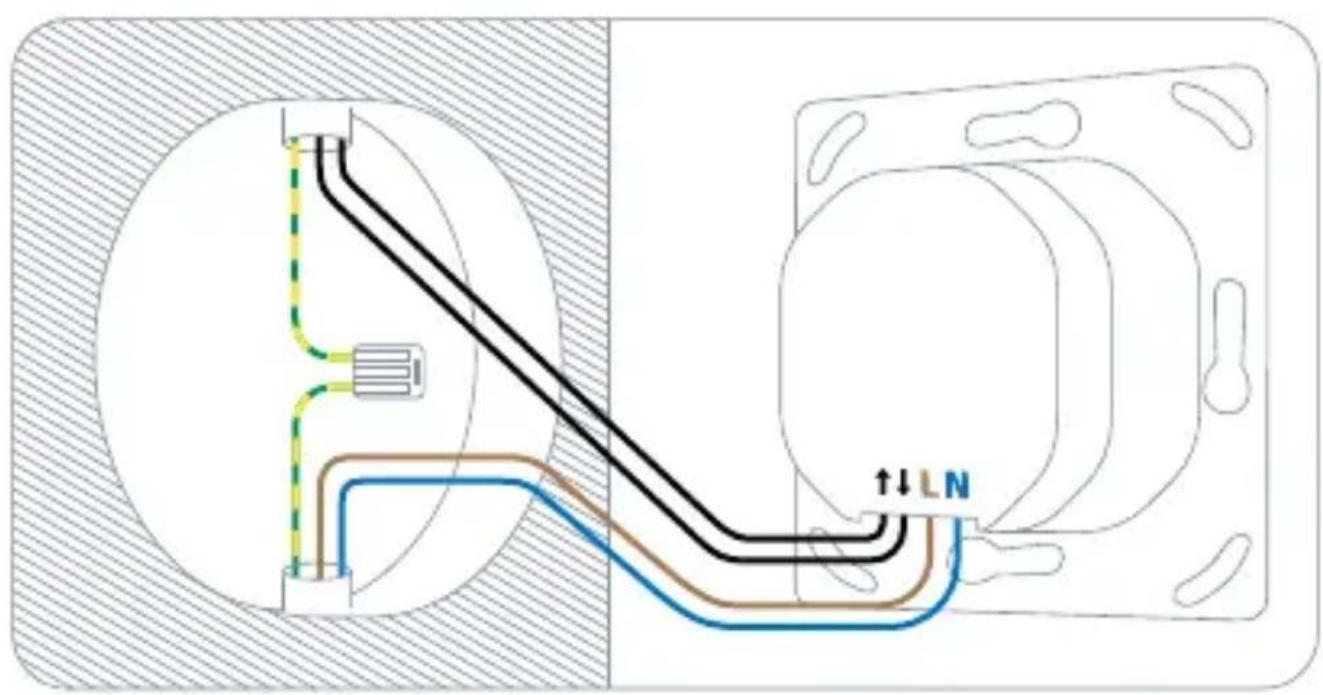

② Schließe Eve Shutter Switch an

Eve Shutter Switch benötigt keine Verbindung zum Schutzleiter / Erdung (PE, üblicherweise grün/gelb).

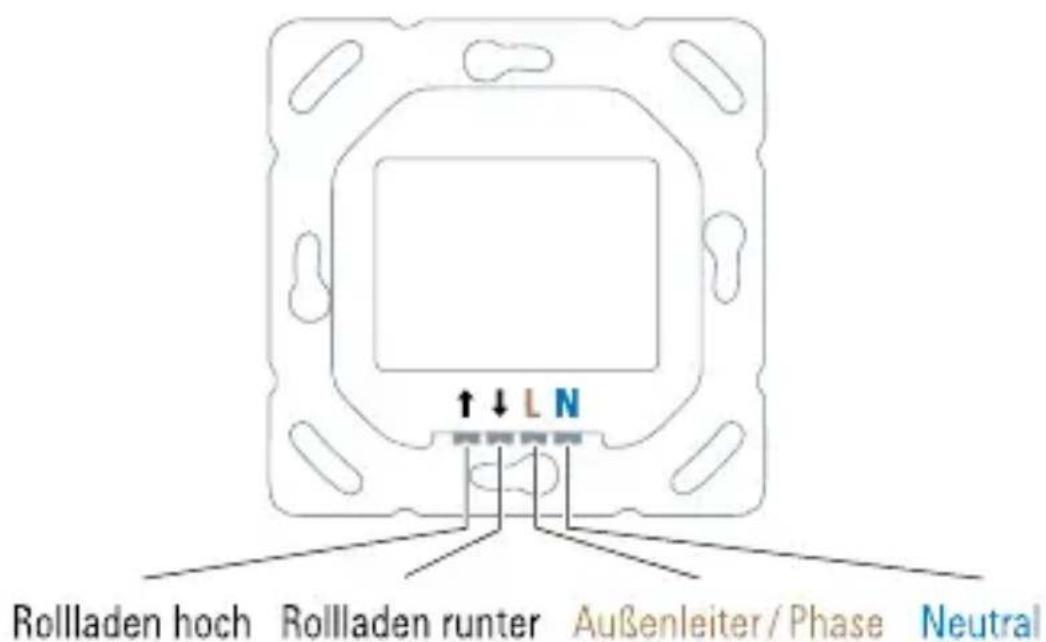

• N: Neutralleiter Eve Shutter Switch benötigt den Anschluss eines Neutralleiters. Falls kein Neutralleiter in der Dose vorhanden ist, kann Eve Shutter Switch an dieser Stelle nicht eingesetzt werden.

-1:Rolladen hoch
Rolladen runter
L: Außenleiter / Phase (stromfuhrende Leitung)

DE

EN

FR

Montage

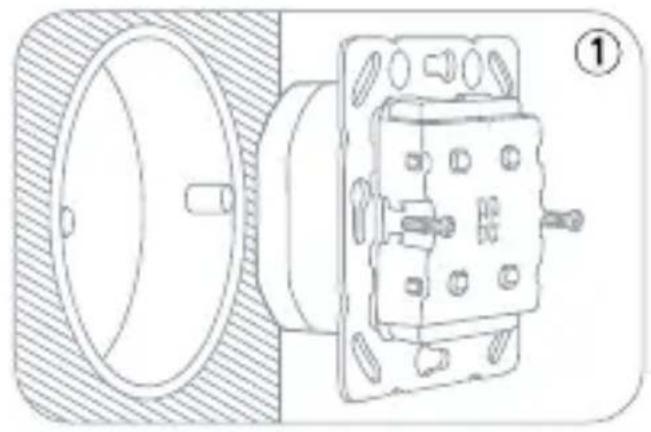

① Setze die Schalteinheit in die Unterputzdose und befestige diese mit den mit gefelferten Schrauben (3,2 x 25 mm).

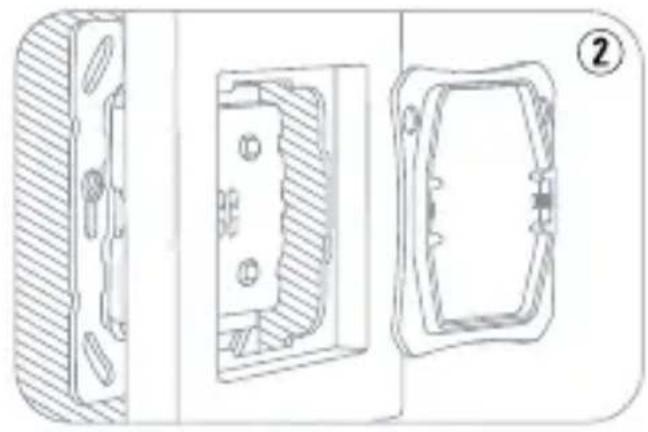

② Platziere den mitgelieferten oder deinen vorherigen Rahmen auf der Schalteinheit und befestige den Fixierungsrahmen.

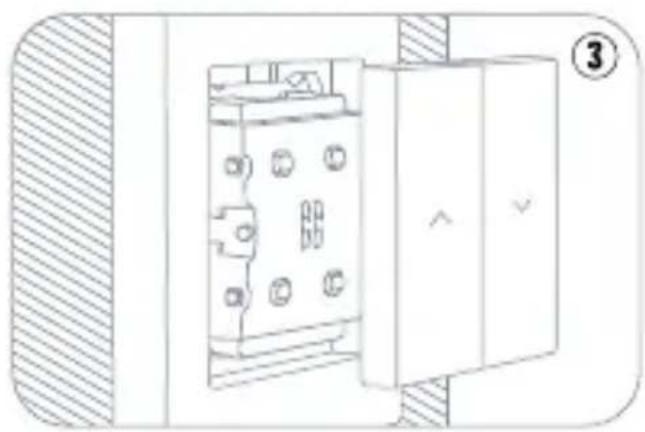

3 Drücke abschließlich die Schalterplatten auf die Schalteinheit.

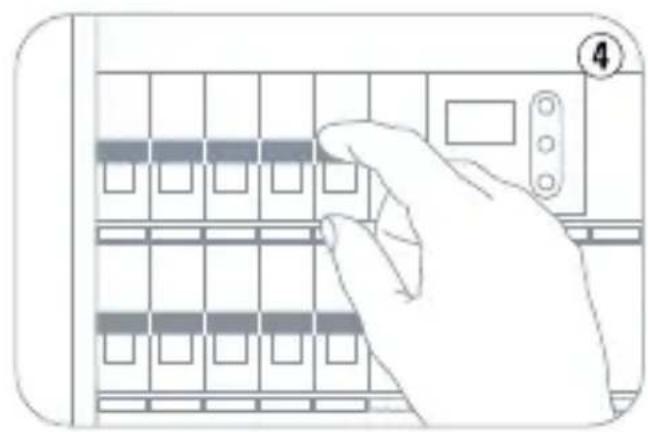

4 Schalte die Sicherung des Stromkreises deines Rolladenschalters in deinem Sicherungskasten wieder ein. Du kannst denen Rolladen nun mit Eve Shutter Switch steuern.

DE

EN

FR

Einrichtung in der Eve App

Eve Shutter Switch kann mit der Eve-App oder mit Apps und Sprachassistentendeiner bevorzugten Plattformen genutzt werden. Stelle sicher, dass du einen kompatiblen Thread Border Router besitzt. Mehr dazu auf evehome.com/hub

Abhängig von deiner Plattform konnen sich die Produkteigenschaften unterscheiden, siehe evehome.com/eve-shutter-switch

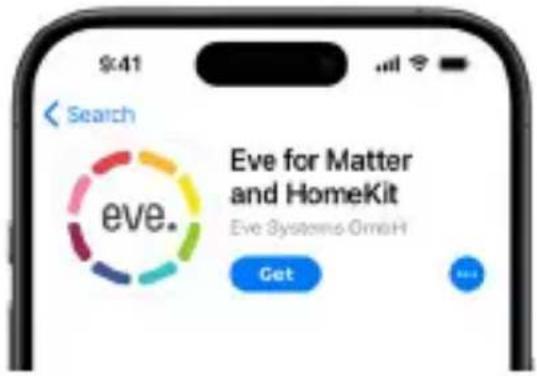

Öffne die Eve-App und tippe auf Zubehör hinzufügen. Eve wird dich nun durch den Installationsprozess leiten.

Wenn du Eve bereits zuvor eingerichtet hast, öffne die Eve-Einstellungen und füge Eve Shutter Switch hinzu.

Nutze zum Hinzufügen von Eve Shutter Switch den Matter-Code auf der Rückseite dieser Anleitung. Bewahre denen Matter-Code an einem sicheren Platz auf.

Manuelle Einrichtung

Wenn du Eve Shutter Switch zu einer Plattform ohne Unterstützung in der Eve-App hinzugefügt hast, kannst du diese direkt an Eve Shutter Switch einstellen.

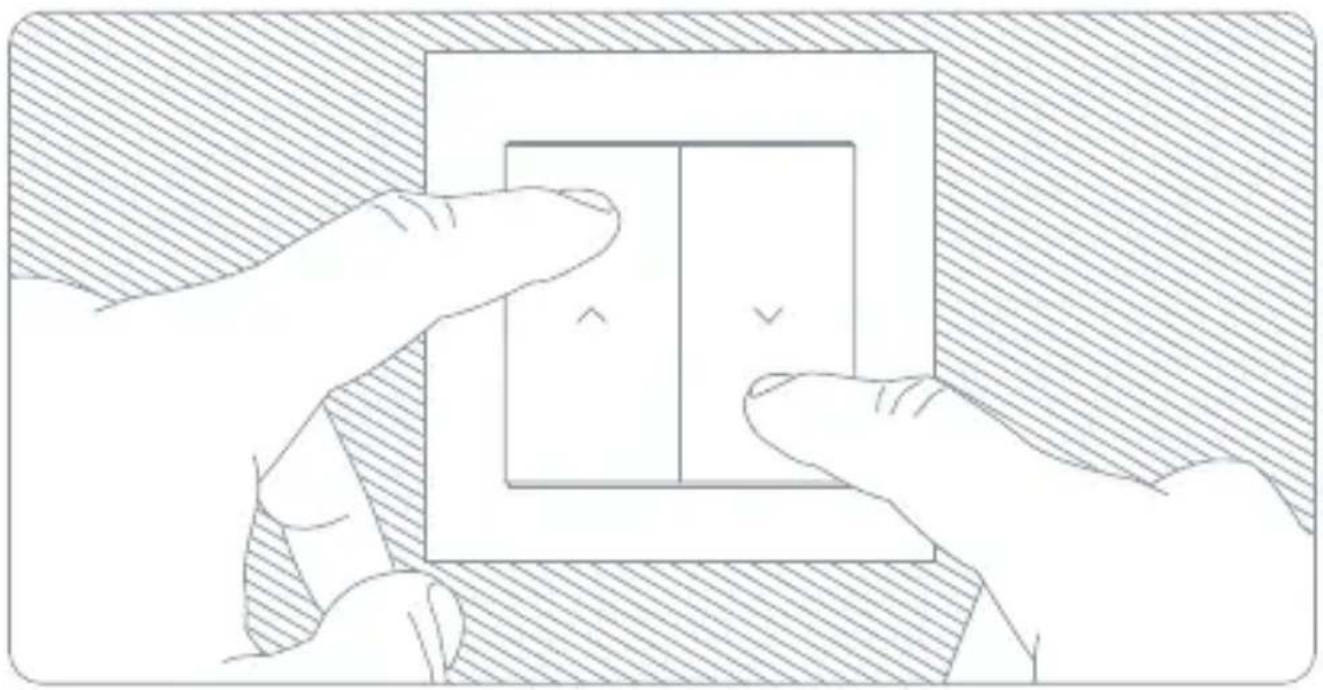

① Einrichtungsmodus aktivieren: Halte die Schalterplatteniben links und unter rechts 3 Sekunden lang gedrückt und lasse sie los, sobald die LED gelb und blau blinkt.
2 Rolladen hochfahren: Wenn der Rolladen noch nicht vollständig hochgefahren ist, halte jetzt die Taste mit dem Aufwärtspfeil gedrückt, umihn ganz zu öffnen.
Obere Position einstellen: Halte die Schalterplatten oben links und unter rechts erneut 3 Sekunden lang gedrückt und lasse sie los, sobald die LED gelb und blau blinkt.
④ Rolladen herunterfahren: Halte nun die Taste mit dem Abwärtspfeil gedrück, um den Rolladen ganz herunterzufahren, und lasse sie los, sobald sich der Rolladen nicht mehr bewegt.
5 Untere Position einstellen: Halte die Schalterplatten oben links und unter rechts wie zuvor 3 Sekunden lang gedrückt und lasse sie los, sobald die LED gelb und blau blinkt.

⑥ Rolladen wieder hochfahren: Ist die andere Position eingestellt, halte die Taste mit dem Aufwärtspfel gedrückt, um den Rolladen wieder hochzufahren.
⑦ Einrichtungsmodus beenden: Lasse die Taste los, wenn sich der Rolladen nicht mehr bewegt, und drücke ein letztes Mal die Schalterplatten oben links und unter rechts, um den Einrichtungsmodus zu beenden. War die Einrichtung erfolgreich, blinkt die LED grün.

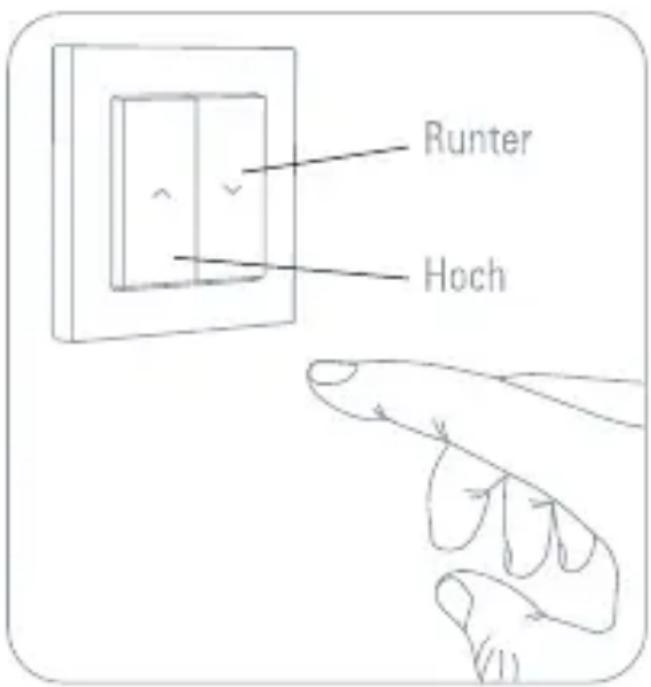

Viel Spaß

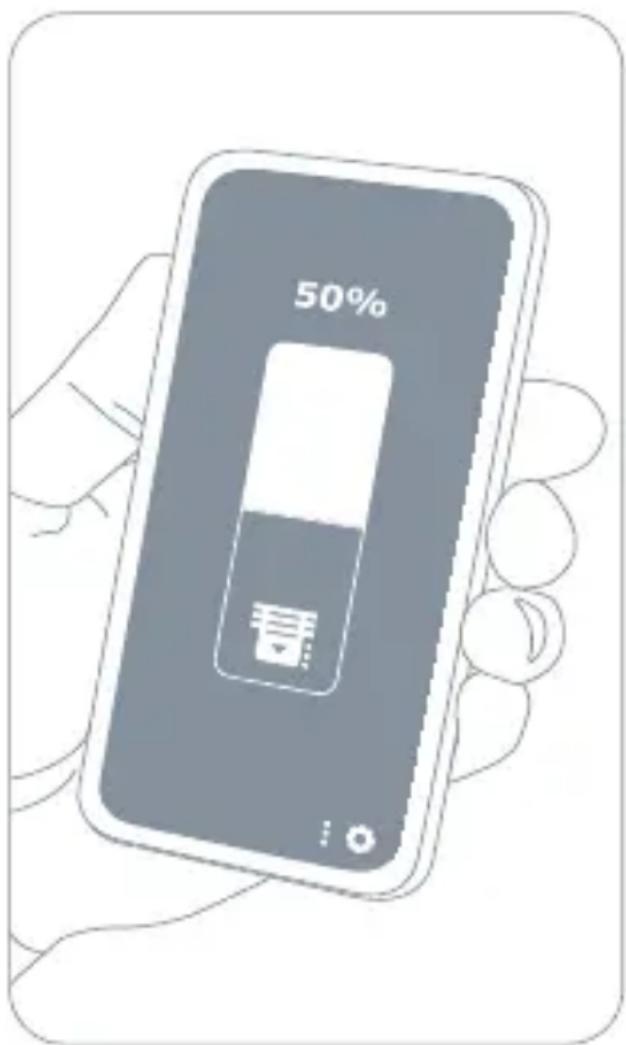

Steuere deinen Rolladen über die App oder mit deiner Stimme.

Du kannst deinen Rolladen auch direkt mit Eve Shutter Switch schalten.

Zurücksetzen

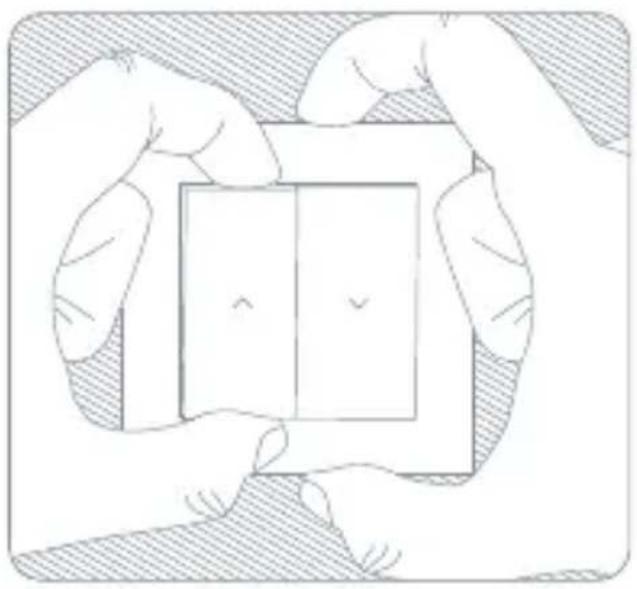

1 Entferne die linke Schalterplatte, indem du diese Schalterplatte vorsichtig an der Oberkante nach unten ziehst.

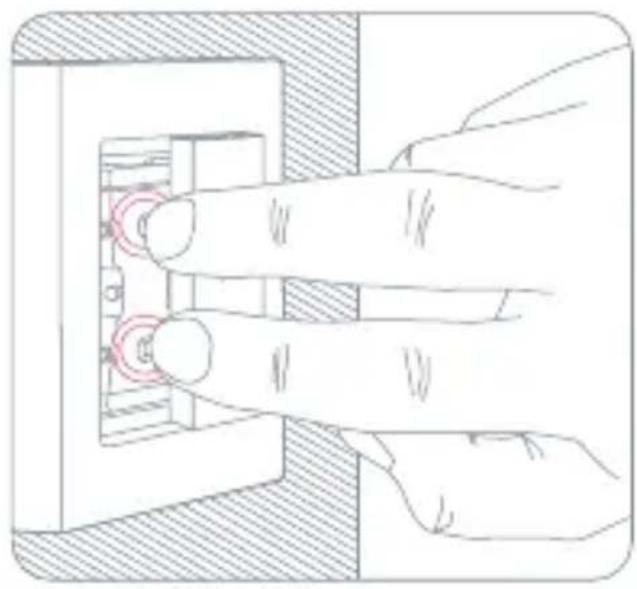

2 Drücke gleichzeitig die beiden linken Taster für 10 Sekunden.

Demontage

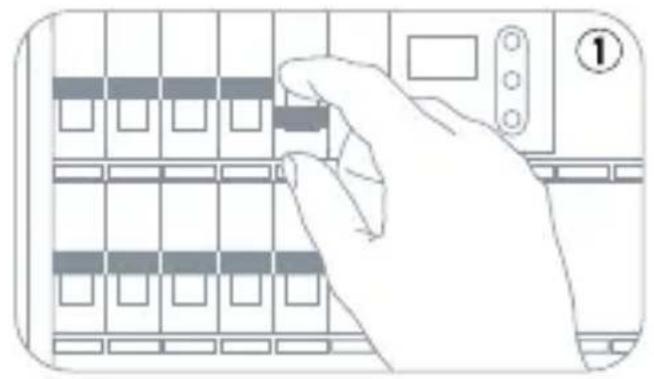

① Schalte die Sicherung des Stromkreises deines Lichtschalters in seinem Sicherungskosten ab.

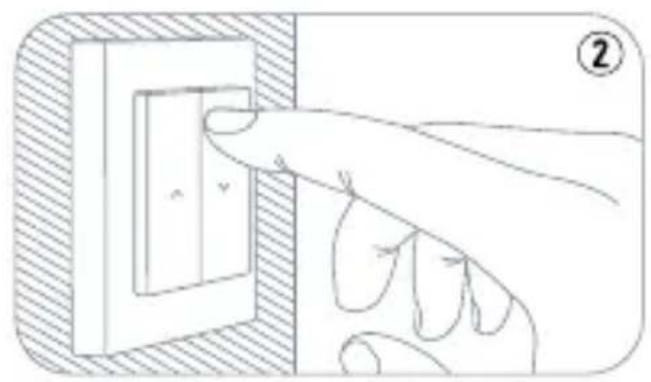

2 Stelle sicher, dass kein Strom fließt, indem du Eve Shutter Switch einzel Male betätigst.

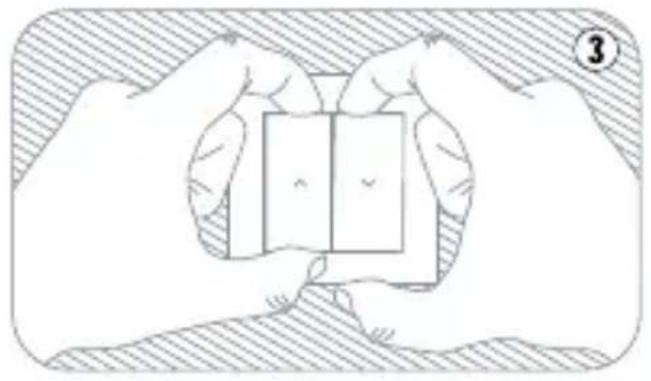

3 Entferne die Schalterplatten, indem du die Schalterplatten vorsichtig an der Oberkante nach untenziehst.

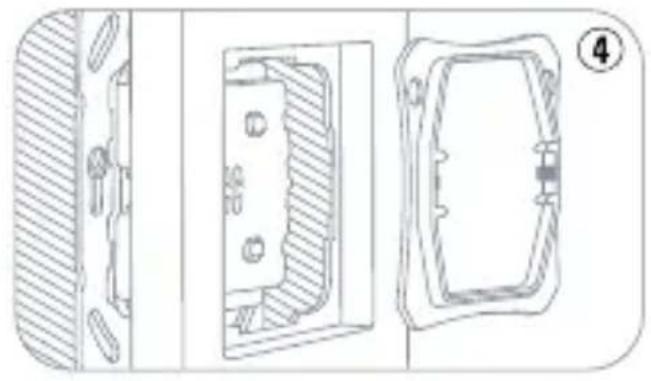

4 Entferne den Fixierungsrahmen und siehe den Rahmen ab.

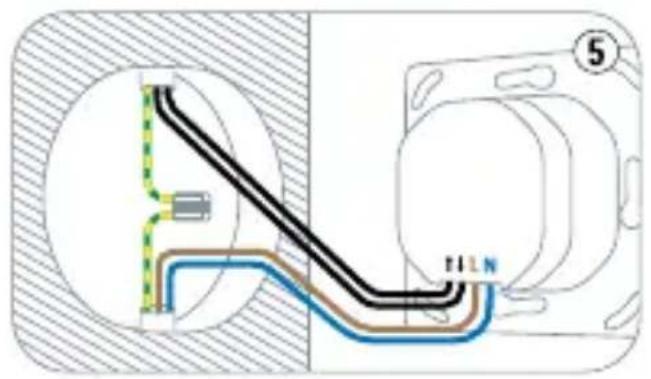

5 Du kannst nun die Schalteinheit aus deiner Unterputzdose entfernen und die Leitungen offen.

Videoanleitung

www.evehome.com/install-shutterswitch

Alles bestens?

Schreiben eine Rezension und erzahle deinen Freunden von Eve Bleibe auf dem Laufenden und entdecke mehr:

Läuft es nicht ganz rund?

Melde dich bei uns! Besuche unsere Knowledge Base oder wende dich an unser Support-Team

help.evehome.com

evehome.com/contact

Rechtliche Hinweise · Legal Information · Informations legales

Dieses Gerät entspricht den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EC. Die Konformitätserklärung steht unter www.evehome.com/doc zum Download zur Verfügung.

Bewahre deinen Matter-Code an einem sicheren Platz auf. Du benötigstihn, um Eve zu ihrem Zuhause hinzuzufügen. Niemand außer dir kennt diesen Code.
