Type de produit	Thermomètre à infrarouge à double laser
Marque	Klein Tools
Modèle	IR5
Plage de mesure	-30°C à 400°C (-22°F à 752°F)
Rapport distance-cible	12:1
Émissivité ajustable	0,10 à 1,00
Lasers d'acquisition de cible	Double laser, Classe II (FDA et IEC)
Affichage	ACL rétroéclairé blanc
Résolution d'affichage	0,1°C / 0,1°F
Unités de mesure	°C / °F réglables
Fonctions de mesure	MAX, MIN, MOY (AVG), DIFF, maintien des données, balayage automatique
Alarmes de température	Haute et basse avec désactivation sonore
Arrêt automatique	Oui
Alimentation	1 pile 9V
Autonomie de la pile	Environ 10 heures avec laser et rétroéclairage
Dimensions	173 x 115 x 47 mm (6,83 x 4,53 x 1,85 po)
Poids	279 g (9,84 oz) avec piles
Protection contre les chutes	2 m (6,6 pi)
Température de fonctionnement	0°C à 50°C (32°F à 122°F)
Température d'entreposage	-20°C à 60°C (-4°F à 140°F)
Humidité de fonctionnement	< 85 % (sans condensation)
Altitude maximale	2000 m (6562 pi)
Réponse spectrale	8000 à 14000 nm
Délai de réponse	< 250 ms
Entretien	Nettoyer avec chiffon non pelucheux, lentille avec air comprimé ou alcool à friction
Garantie	Consultez le site web : www.kleintools.com/warranty

FOIRE AUX QUESTIONS - IR5 Klein Tools

Comment mesurer une température avec le Klein Tools IR5 ?

Visez l'objet avec l'appareil, actionnez la gâchette et maintenez-la enfoncée pendant au moins deux secondes. Relâcher la gâchette affiche la température en mode HOLD. Les lasers aident à cibler la zone de mesure.

Quelle est la plage de mesure du thermomètre IR5 ?

La plage de mesure est de -30°C à 400°C (ou -22°F à 752°F).

Comment ajuster l'émissivité sur l'IR5 ?

Appuyez sur le bouton SET jusqu'à ce que l'icône d'émissivité clignote. Utilisez les boutons de contrôle ▲/▼ pour régler la valeur de 0,10 à 1,00 en fonction de la surface mesurée.

Le laser est-il dangereux ?

Le laser est de Classe II : ne dirigez jamais le faisceau dans les yeux, cela peut provoquer des dommages permanents. Évitez de regarder directement le faisceau.

Comment changer la pile de l'IR5 ?

Ouvrez le compartiment à pile en tirant sur le couvercle. Retirez la pile 9V usagée, insérez une nouvelle pile 9V et refermez le couvercle. Remplacez la pile dès que l'icône de pile faible apparaît.

Comment nettoyer le thermomètre IR5 ?

Essuyez l'appareil avec un chiffon non pelucheux propre. Pour la lentille, utilisez de l'air comprimé ou un coton-tige avec de l'eau ou de l'alcool à friction. Assurez-vous que la lentille soit sèche avant utilisation.

Quels sont les modes de mesure disponibles ?

Après une mesure, appuyez sur le bouton de mode pour parcourir : MAX (maximum), MIN (minimum), AVG (moyenne), DIFF (différence) et sortie du menu.

Comment activer ou désactiver le rétroéclairage ?

Appuyez brièvement sur le bouton de contrôle (▲) pour allumer ou éteindre le rétroéclairage. L'icône correspondante apparaît à l'écran.

Que signifie le message 'OL' ou '-OL' sur l'écran ?

Cela indique que la température mesurée est en dehors de la plage de mesure de l'appareil (OL = au-dessus, -OL = en dessous).

Comment régler les alarmes de température haute et basse ?

Appuyez sur SET pour accéder aux paramètres. Utilisez les boutons de contrôle pour définir les limites haute (Hi) et basse (Lo). L'alarme sonore peut être activée/désactivée dans le même menu.

MODE D'EMPLOI IR5 Klein Tools

www.kleintools.com/warranty

DISPOSAL / RECYCLE

www.kleintools.com/warranty

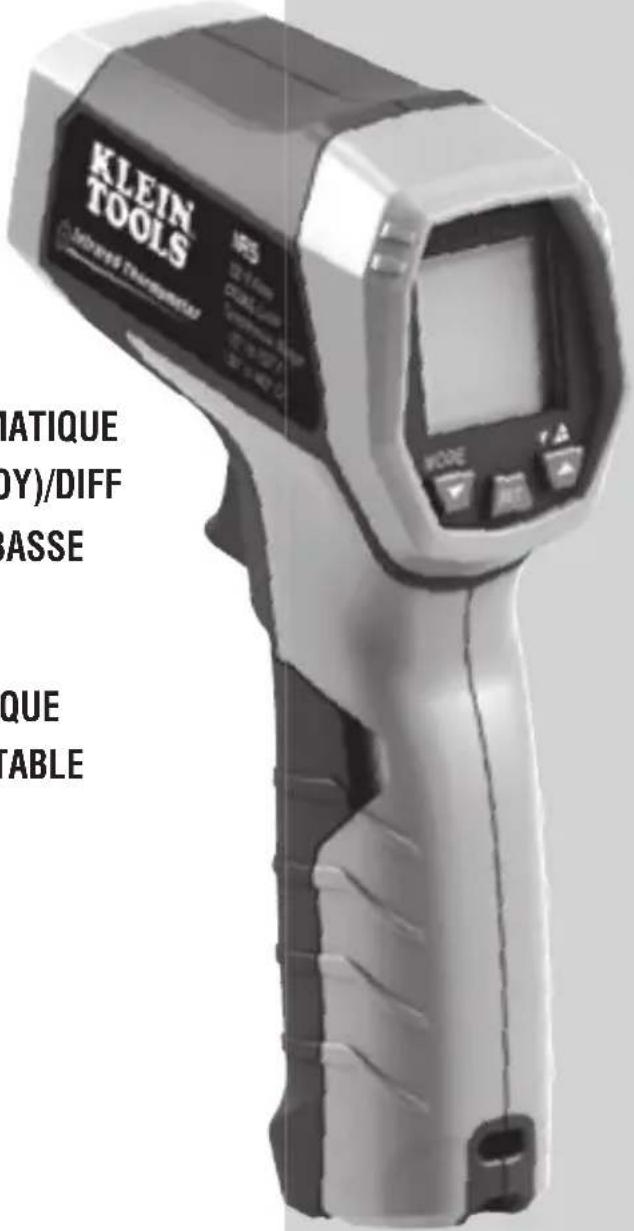

Thermomètre à infrarouge à double laser

• ACQUISITION DE LA CIBLE À DOUBLE LASER
• RAPPORT DISTANCE-CIBLE DE 12:1
• BALAYAGE AUTOMATIQUE
• MAX/MIN/AVG (MOY)/DIFF
• ALARME ÉLEVÉE/BASSE
• AFFICHAGE RÉTROÉCLAIRÉ
• ARRÊT AUTOMATIQUE
- ÉMISSIVITÉ AJUSTABLE

-22° - 752°F

-30^- 400^

2m

KLEIN TOOLS®

CE

CARACTÉRISTIQUES GÉNÉRALES

L'IR5 de Klein Tools est un multimètre à infrarouge à acquisition de la cible à double laser de qualité professionnelle. Il offre une vaste plage de mesure, un rapport distance-cible étroit, un double laser d'acquisition de la cible et plusieurs modes de calculs pratiques convenant à différentes applications de mesure de la température.

• Altitude de fonctionnement : 2000 m (6562 pi)
  • Humidité relative : < 85 % (sans condensation)
• Température de fonctionnement : 0 °C à 50 °C (32 °F à 122 °F)
• Température d'entreposage : -20 °C à 60 °C (-4 °F à 140 °F)
• Plage de mesure : -30 °C à 400 °C (-22 °F à 752 °F)
• Unités : réglable en degrés Fahrenheit et Celsius
• Émissivité : 0,10 à 1,00 (ajustable)
• Résolution optique (rapport distance-cible) : 12:1
• Dimensions : 173 x 115 x 47 mm (6,83 x 4,53 x 1,85 po)
• Poids : 279 g (9,84 oz) en tenant compte des piles
• Type de pile : une pile de 9 V
• Durée de vie de la pile : (estimation en fonction d'une pile zinc-carbone de 9 V) 10 heures d'utilisation consécutive avec le laser et le rétroéclairage activés.

• Affichage : rétroéclairage ACL blanc
- Résolution d'affichage : 0,1 °C (0,1 °F)
- Étalonnage : précis pendant un an
• Lasers : FDA et IEC Classe II
- Normes : certifié conforme aux normes IEC EN 61326-1:2006, EN 608251:1994 + A2 : 2001 + A1 : 2002
- Niveau de pollution : 2
• Protection contre les chutes : 2 m (6,6 pi)
- Environnement électromagnétique : IEC EN 61326-1. Cet équipement répond aux exigences pour une utilisation dans des environnements électromagnétiques ordinaires et contrôlés comme les zones résidentielles, les locaux commerciaux et les sites industriels légers.

Les caractéristiques techniques peuvent faire l'objet de modifications.

CARACTÉRISTIQUES TECHNIQUES DE MESURE

• Délai de réponse: <250ms
- Enregistrement des données en mémoire: oui
• Maximum/Minimum/Moyenne/Différentiel: oui
- Réponse spectrale: 8000 à 14000nm

≥0°C (≥32°F)	±2°C (±4°F) ou ±2% (selon la valeur la plus élevée)
<0°C (<32°F)	±(2,2°C + 0,2°C par degré sous 0°C)±(4°F + 0,2°F par degré sous 32°F)

- Répétabilité: ±0,8% de lecture ou ±1°C (±2°F) (selon la valeur la plus élevée)

- Coefficient de correction de température: ±0,1°C par °C (±0,2°F par °F), ou ± 0,2% de lecture (selon la valeur la plus élevée) lorsque la température ambiante est supérieure ou inférieure à la plage de température 21-25°C (70-77°F).

Les caractéristiques techniques peuvent faire l'objet de modifications.

⚠ AVERTISSEMENTS

Pour garantir une utilisation et un entretien du multimètre sécuritaires, suivez ces instructions. Le non-respect de ces avertissements peut entraîner des blessures graves, voire la mort.

• Ne dirigez pas le faisceau de laser directement dans les yeux, car des dommages permanents à la vue pourraient survenir.
• N'utilisez pas l'appareil si son boîtier est endommagé de quelque manière que ce soit.
• Remplacez la pile dès que l'indicateur de piles faibles apparaît.
• Faites réparer l'appareil immédiatement s'il se comporte anormalement.
• Soyez vigilant quant aux lectures sur les matériaux réfléchissants, puisque l'appareil peut indiquer une température plus froide que la réalité (voir la section Émissivité).
• Évitez d'utiliser l'instrument près de champs électromagnétiques puissants.

PRATIQUES SÉCURITAIRES

Cet appareil est conçu pour les professionnels qui comprennent les risques inhérents à leur métier. Même si cet appareil ne présente pas de dangers prévisibles mis à part celui représenté par son laser d'acquisition de la cible, les objets que vous mesurez ainsi que l'environnement dans lequel ils se trouvent peuvent comporter des dangers. Voici les pratiques sécuritaires courantes à adopter lorsque vous travaillez à proximité d'environnements aux températures critiques:

• Respectez les procédures d'entretien du fabricant lors de l'entretien de l'équipement;
• Avant d'utiliser multimètre pour déterminer si une zone est sécuritaire, vérifiez le bon fonctionnement du multimètre en mesurant la valeur de température connue d'un objet comparable à celui que vous souhaitez mesurer;
• Entretenez votre multimètre à infrarouge adéquatement et étalonnez-le régulièrement.

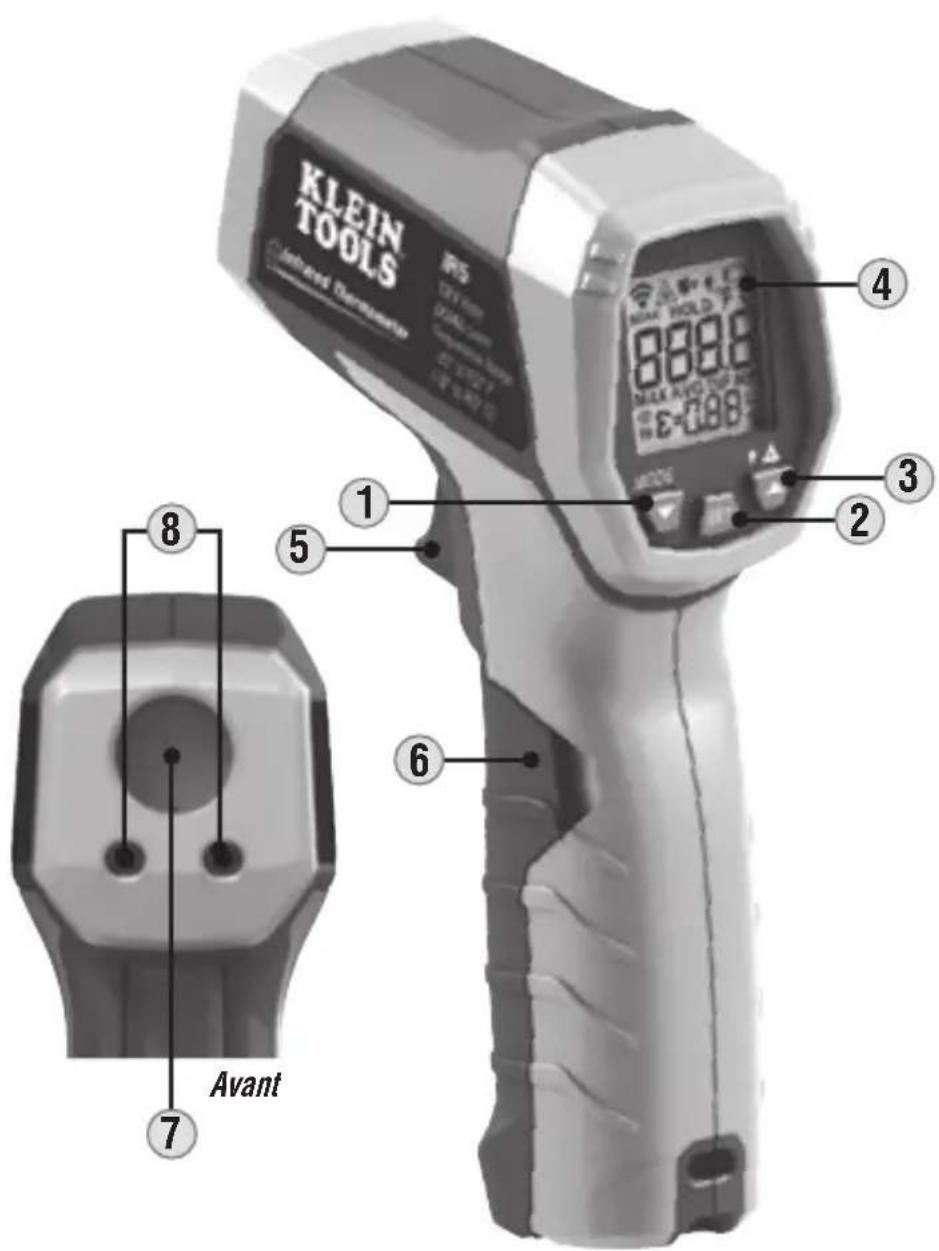

CARACTÉRISTIQUES DÉTAILLÉES

REMARQUE : Ce multimètre ne contient aucune pièce réparable par l'utilisateur.

1. Bouton de contrôle : sélectionne le mode et parcourt les menus vers le bas
2. Bouton SET : définit la sélection
3. Bouton de contrôle : active/désactive les lasers d'acquisition de la cible, active/désactive le rétroéclairage, parcourt les menus vers le haut
4. Écran ACL
5. Déclencheur
6. Porte du compartiment à pile
7. Capteur de température à infrarouge
8. Lasers d'acquisition de la cible

SYMBOLES À L'AFFICHAGE ACL

HOLD

°F °C

MAX AVG DIF MIN

ε=0.88

Indicateur de la mesure en cours

Lasers d'acquisition de la cible activés

Rétroéclairage activé

Maintien des données

Indicateur de pile faible

Indicateur de l'échelle de température active

Indicateur du mode de mesure

Émissivité

Indicateurs des limites minimale et maximale de température

Activation/désactivation des alarmes sonores de limite de température

INSTRUCTIONS D'UTILISATION

MESURE DE LA TEMPÉRATURE

Pour prendre des mesures avec l'IR5, visez l'objet à mesurer avec l'appareil, actionnez la gâchette ⑤ et maintenez-la enfoncée pendant au moins deux secondes. Relâcher la gâchette active l'enregistrement des données en mémoire. HOLD apparaîtra sur l'écran et la mesure y sera affichée. Si la mention OL ou -OL apparaît à la suite d'une mesure à l'écran, cela signifie que la température en surface de l'objet mesuré est supérieure ou inférieure à la plage de mesure de l'appareil.

L'IR5 possède un double laser ⑧ qui aide à viser la zone à mesurer. La distance entre les deux lasers sur la surface de l'objet mesuré équivaut approximativement au diamètre de l'aire de mesure circulaire dans lequel le capteur à infrarouge récolte des données. Les aires de mesure éloignées de l'appareil sont plus larges que celles qui sont à proximité.

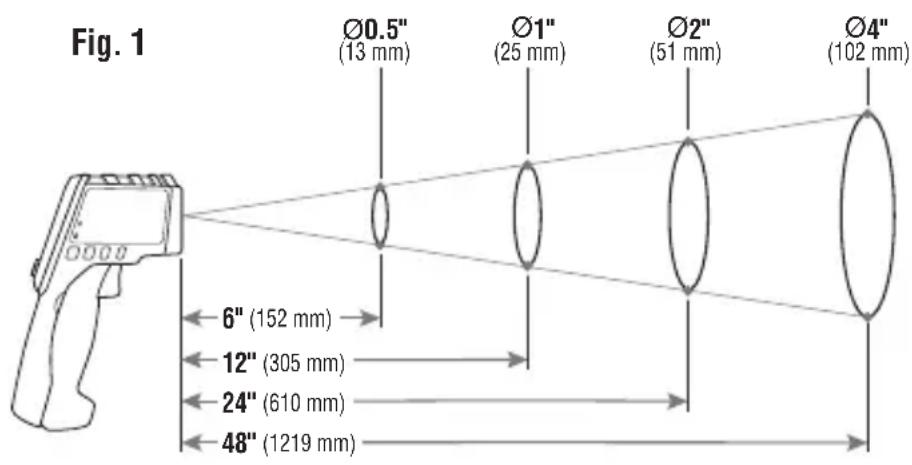

Le multimètre à infrarouge est configuré avec une résolution optique (rapport distance-cible) de 12:1. Le rapport distance-cible définit la taille de l'aire de mesure selon la distance entre le point de mesure et le capteur à infrarouge ⑦. Les diamètres typiques de l'aire de mesure en fonction de la distance entre l'appareil et la zone cible sont présentés ci-dessous pour les systèmes optiques 12:1 (Fig. 1).

Rapport distance-cible

LASERS D'ACQUISITION DE LA CIBLE

Les lasers d'acquisition de la cible ⑧ peuvent être activés et désactivés en appuyant longtemps sur le bouton de contrôle ③. Lorsqu'ils sont activés, l'icône des lasers " * " est visible sur l'écran.

INSTRUCTIONS D'UTILISATION

RÉTROÉCLAIRAGE

Le rétroéclairage peut être activé et désactivé en appuyant brièvement sur le bouton de contrôle ③. Lorsqu'il est activé, l'icône de rétroéclairage est visible sur l'écran.

SÉLECTION DES MODES

Pendant la prise de mesure, l'appareil prélève continuellement des échantillons de l'objet mesuré. Après la prise de mesure, appuyez à plusieurs reprises sur le bouton de contrôle du mode ① pour basculer d'un des modes suivants à un autre :

• la valeur de température maximale mesurée (MAX);
• la valeur de température moyenne mesurée (AVG);
• la différence entre les valeurs maximale et minimale mesurées (DIFF);
• la valeur de température minimale mesurée (MIN);
• sortie du menu MODE en appuyant une fois de plus sur le bouton de contrôle.

PARAMÈTRES

Les paramètres ajustables par l'utilisateur peuvent être définis à l'aide du bouton de contrôle SET ②. Appuyez sur SET ② pour accéder au menu des paramètres. Les pressions subséquentes sur ce bouton vous feront parcourir les options suivantes :

• émissivité : sert à régler la valeur numérique de l'émissivité afin qu'elle corresponde à la surface mesurée (voir la section EMISSIVITE ci-dessous). Lorsque ce paramètre est sélectionné, l'icône d'émissivité clignote à l'écran;
• unités : sert à passer des °C (degrés Celsius) aux °F (degrés Fahrenheit). Lorsque ce paramètre est sélectionné, l'icône °C ou °F clignote à l'écran pour indiquer l'échelle de température actuellement employée;
• désactivation du son des alarmes de limite de température : sert à activer ou désactiver des alarmes sonores de limite. Lorsque ce paramètre est sélectionné, l'icône sonore clignote à l'écran. Lorsque les alarmes sont activées, les icônes Elevée Hi et Basse Lo sont visibles. Lorsque les alarmes sont désactivées, ces mêmes icônes disparaissent;
• paramètre de limite maximale de température : sert à définir une valeur numérique pour la limite maximale de température. Lorsque ce paramètre est sélectionné, l'icône Elevée Hi clignote à l'écran;
• paramètre de limite minimale de température : sert à définir une valeur numérique pour la limite minimale de température. Lorsque ce paramètre est sélectionné, l'icône Basse Lo clignote à l'écran.

Peu importe le paramètre sélectionné, les boutons de contrôle ① et ③ ajustent les paramètres vers le haut ou vers le bas. Ils servent également à sélectionner des unités, à activer ou désactiver les alarmes et à ajuster vers le haut ou vers le bas les valeurs numériques des paramètres respectifs.

INSTRUCTIONS D'UTILISATION

ÉMISSIVITÉ

L'émissivité est une mesure de la capacité d'une surface à émettre de l'énergie thermique par radiation. Différents types de surfaces (métaux, maçonnerie, bois, etc.) émettent de l'énergie thermique par radiation à des niveaux d'efficacité variés. Par conséquent, ces matériaux possèdent des coefficients d'émissivité différents qui doivent être pris en compte pour obtenir des mesures exactes avec un multimètre à infrarouge.

L'émissivité du IR5 peut être ajustée de 0,10 à 1,00 pour assurer l'exactitude des mesures de température sur la majorité des types de matériaux. En règle générale, les surfaces claires réfléchissantes comme le chrome et les tableaux blancs possèdent une émissivité beaucoup plus faible que celle des matériaux noirs mats.

À titre indicatif seulement, le tableau ci-dessous peut servir à estimer l'émissivité de nombreux types de matériaux différents. Il est à noter que l'émissivité des surfaces varie en fonction d'un grand nombre de paramètres comme le fini de la surface, la température, la forme de l'objet, etc.

Ce tableau ne devrait donc servir que de guide.

Matériel Émissivité
Asphalte 0,93
Brique rouge 0,93
Brique grise 0,75
Porcelaine 0,92
Argile cuite 0,91
Béton brut 0,94
Tissu en coton 0,77
Verre poli 0,92-0,94
Granite 0,45
Gravier 0,28
Glace lisse 0,97
Marbre blanc poli 0,56
Peinture noire 0,96
Caoutchouc durci 0,94
Bois 0,80-0,90
Cuivre mat 0,22
Tôle d'aluminium commerciale	0,09
Acier laminé à froid	0,75-0,85

Vous trouverez une liste complète de valeurs d'émissivité à l'adresse https://www.kleintools.com/emissivity.

ENTRETIEN

REPLACEMENT DE LA PILE

Lorsque l'indicateur L'estaffiché à l'écran ACL, il est nécessaire de remplacer la pile.

1. Ouvrez le compartiment à pile ⑥ en tirant sur le couvercle aux encoches, en l'éloignant de la gâchette.
2. Retirez la pile morte de 9 V et jetez-la de façon adéquate.
3. Insérez une nouvelle pile de 9 V et replacez le couvercle du compartiment à pile en vous assurant qu'il s'enclenche correctement.

NETTOYAGE

Assurez-vous d'éteindre le multimètre, puis essuyez-le à l'aide d'un linge non pelucheux propre. N'utilisez pas de nettoyant abrasif ou de solvant. Assurez-vous de garder en tout temps la lentille du capteur propre. Au besoin, retirez les débris meubles des lentilles à l'aide d'air comprimé propre. Les lentilles peuvent aussi être nettoyées à l'aide d'un chiffon doux ou d'un coton-tige et uniquement avec de l'eau ou de l'alcool à friction. Les lentilles doivent être complètement sèches avant de servir à nouveau.

RANGEMENT

Retirez la pile lorsque vous prévoyez ne pas utiliser le multimètre pendant une longue période. N'exposez pas l'appareil à des températures élevées ou à un taux d'humidité élevé. Après une période de stockage dans des conditions extrêmes (hors des limites mentionnées dans la section Caractéristiques générales), laissez le multimètre revenir à des conditions d'utilisation normales avant de l'utiliser.

GARANTIE

www.kleintools.com/warranty

MISE AU REBUT/RECYCLAGE

Ne pas mettre l'appareil et ses accessoires au rebut. Ces articles doivent être éliminés conformément aux règlements locaux. Pour de plus amples renseignements, consultez les sites www.epa.gov ou www.erecycle.org.
