WPX3600 - Nettoyeur haute pressio WESTINGHOUSE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Nettoyeur haute pression à essence
Marque	Westinghouse
Modèle	WPX3600
Pression maximale	3600 psi (248 bar)
Débit	2,7 GPM (10,22 L/min)
Température d'eau max.	40 °C (104 °F)
Longueur du tuyau haute pression	10,6 m (35 pi)
Capacité du réservoir de détergent	3 L (0,8 gal)
Moteur	212 cm³, 4 temps
Type de démarrage	Recul (lanceur à rappel)
Capacité du réservoir de carburant	3,6 L (0,95 gal)
Carburant recommandé	Essence sans plomb 87-93 octane (max 10 % éthanol)
Capacité d'huile moteur	500 ml (SAE 10W-30)
Bougie d'allumage	F7TC (écartement 0,60-0,80 mm)
Buses incluses	0°, 15°, 25°, 40°, savon (noire)
Certifications	EPA
Fonctions principales	Nettoyage haute pression, injection de détergent, rinçage
Sécurité	Arrêt moteur, verrou de gâchette, soupape de décharge thermique
Entretien	Vidange huile moteur et pompe, nettoyage filtre à air, entretien bougie, vidange carburant
Pièces détachées	Buses, tuyau HP, pistolet, lance, filtre à air, bougie, joints
Alimentation	Essence (moteur thermique)
Assistance	Téléphone : 1-855-944-3571, email : [e-mail]

FOIRE AUX QUESTIONS - WPX3600 WESTINGHOUSE

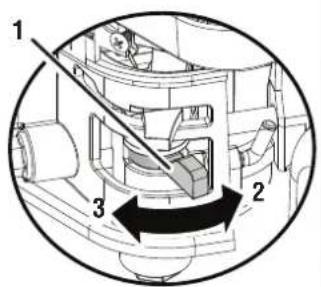

Comment démarrer le nettoyeur haute pression Westinghouse WPX3600 ?

Assurez-vous que l'alimentation en eau est ouverte et que le moteur contient de l'huile. Ouvrez le robinet de carburant, placez le starter sur CHOKE si le moteur est froid, puis tirez lentement sur la poignée de démarrage jusqu'à sentir une résistance, puis tirez rapidement. Une fois démarré, placez le starter sur RUN.

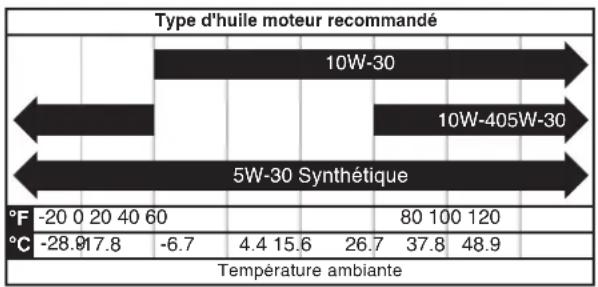

Quel type d'huile moteur utiliser ?

Utilisez de l'huile SAE 10W-30 de qualité. La capacité est d'environ 500 ml. Vérifiez le niveau avec la jauge et ne remplissez pas excessivement.

Quelle essence utiliser ?

Utilisez de l'essence sans plomb propre et fraîche avec un indice d'octane de 87 à 93. Ne pas utiliser E15 ou E85. Le mélange d'éthanol est limité à 10 % maximum.

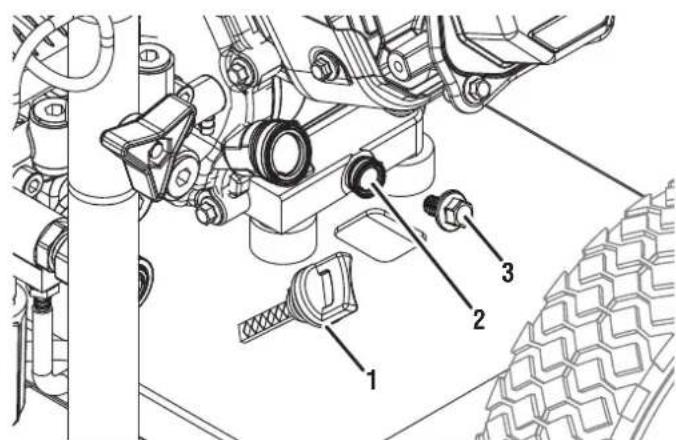

Comment changer l'huile moteur ?

Placez l'appareil sur une surface plane, laissez le moteur refroidir. Placez un bac sous le boulon de vidange, retirez-le avec une clé de 10 mm, laissez l'huile s'écouler, puis remettez le boulon. Remplissez avec 500 ml d'huile SAE 10W-30 par le goulot de remplissage.

Comment nettoyer les buses de pulvérisation ?

Détachez la buse de la lance. Utilisez l'outil de nettoyage fourni pour déloger les particules. Rincez à l'eau claire pour éliminer les débris.

Quelle est la durée de garantie ?

La garantie est couverte sous réserve d'enregistrement du produit. Pour plus de détails, contactez le service client au 1-855-944-3571 ou visitez westinghouse.com.

Comment ranger l'appareil pour l'hiver ?

Vidangez le réservoir de carburant et le carburateur. Ajoutez un antigel pour camping-car dans la pompe. Rangez dans un endroit sec et à l'abri du gel. Assurez-vous que tous les tuyaux sont vidés et secs.

Que faire si le moteur ne démarre pas ?

Vérifiez que le robinet de carburant est ouvert, qu'il y a du carburant, que le starter est en bonne position, que la bougie est connectée et propre. Si le problème persiste, consultez le manuel pour d'autres causes possibles.

Puis-je utiliser de l'eau chaude ?

Non, utilisez uniquement de l'eau froide. L'eau chaude endommagerait la pompe et annulerait la garantie. La température d'entrée ne doit pas dépasser 40 °C (104 °F).

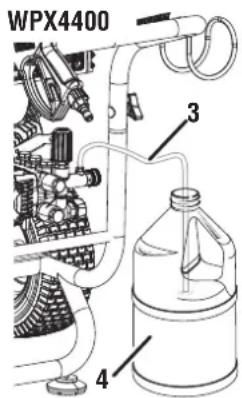

Comment utiliser le détergent ?

Remplissez le réservoir de détergent avec une solution adaptée. Installez la buse noire (savon) sur la lance. Démarrez le moteur et appuyez sur la gâchette pour appliquer. Après utilisation, rincez le système en plaçant le tuyau d'aspiration dans de l'eau propre.

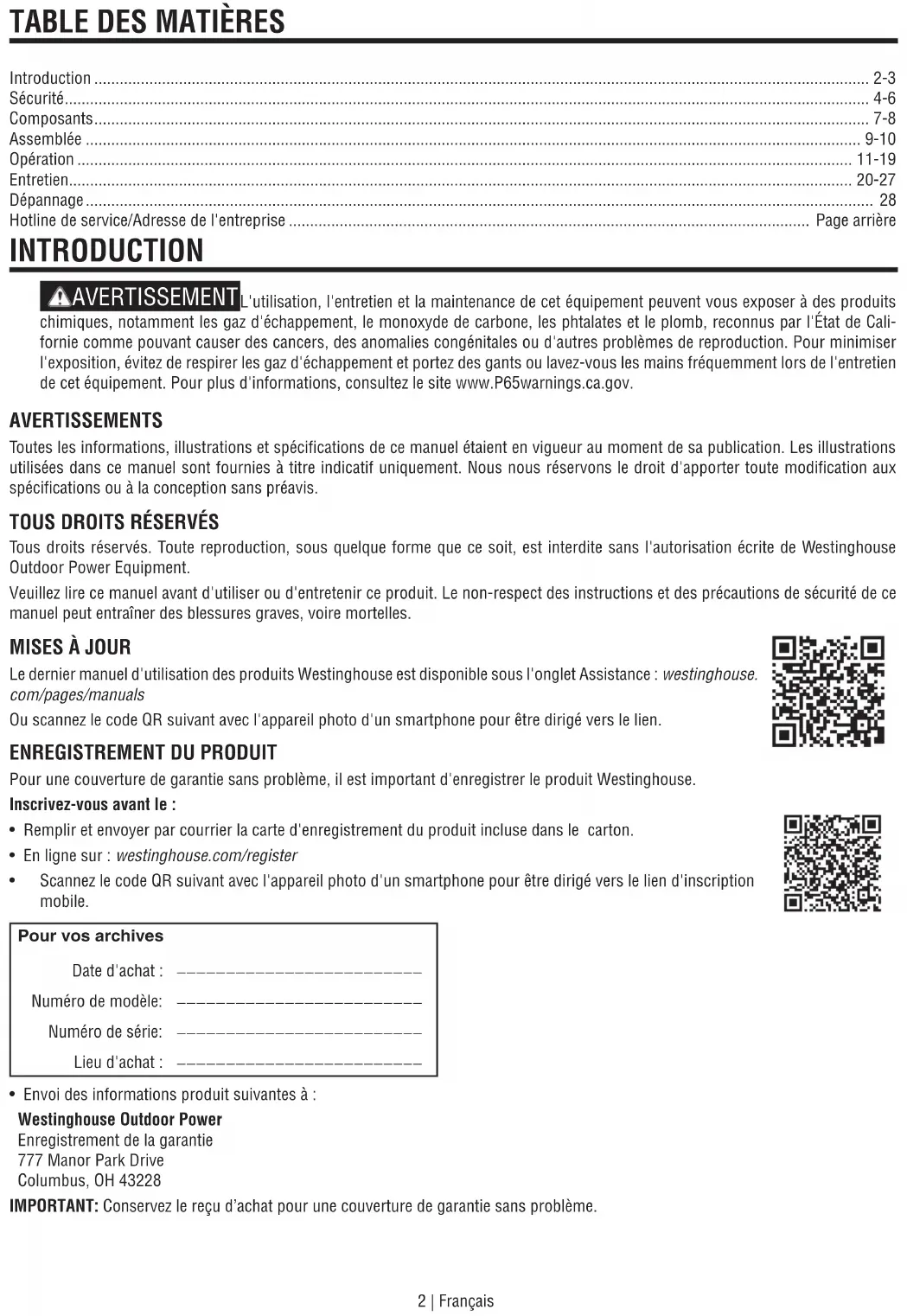

MODE D'EMPLOI WPX3600 WESTINGHOUSE

Introduction 2-3
Sécurité 4-6
Composants 7-8
Assemblée 9-10
Opération 11-19
Entretien 20-27
Dépannage 28
Hotline de service/Adresse de l'entreprise Page arriere

INTRODUCTION

A VERTISSEMENT

L'utilisation, l'entretien et la maintenance de cet équipement peuvent vous exposer à des produits z d'échévement, le monoxyde de carbone, les phtalates et le plomb, reconnus par l'État de Calis des cancers, des anomalies congenitales ou d'autres problèmes de reproduction. Pour minimiser les gaz d'échévement et portez des gants ou lavez-vous les mains fréquemment lors de l'entretien d'informations, consultez le site www.P65 warnings.ca.gov.

AVERTISSEMENTS

Toutes les informations, illustrations et specifications de ce manuel etait en vigueur au moment de sa publication. Les illustrations utilisées dans ce manuel sont fournies à titre indicatif uniquement. Nous nous réservons le droit d'apporter toute modification aux specifications ou à la conception sans préavis.

TOUS DROITS RÉSERVÉS

Tous droits réservés. Toute reproduction, sous quelque forme que ce soit, est interdite sans l'autorisation écrite de Westinghouse Outdoor Power Equipment.

Veuillez dire ce manuel avant d'utiliser ou d'entretenir ce produit. Le non-respect des instructions et des précautions de sécurité de ce manuel peut entraîner des blessures graves, voir mortelles.

MISES A JOUR

Le dernier manuel d'utilisation des produits Westinghouse est disponible sous l'onglet Assistance : westinghouse. com/pages/manuals

Ou scannez le code QR suivant avec l'appareil photo d'un smartphone pour etre dirigé vers le lien.

ENREGISTREMENT DU PRODUIT

Pour une couverture de garantie sans probleme, il est important d'enregistrre le produit Westinghouse.

Inscrivez-vous avant le :

• Remplir et envoyer par courrier la carte d'enregistrement du produit incluse dans le carton.
• En ligne sur: westinghouse.com/register
• Scanneze le code QR suivant avec l'appareil photo d'un smartphone pour etre dirigé vers le lien d'inscription mobile.

Pour vos archives

Date d'achat:

Numero de modulo:

Nombre de série:

Lieud'achat:

• Envoi des informations produit suivantes à :

Enregistrement de la garantie

IMPORTANT: Conservé le reçu d'achat pour une couverture de garantie sans problème.

Caraclérisiques WPX3600 WPX3800 WPX4400
Pression (psi/bar) : 3600/248 3800/262 4400/303
Débit (GPM/LPM) : 2,7/10,22 3,6 / 13,63 4,2 / 15,9
Température de l'eau (ou F/ ou C): 104	ou /40 ou Max 104	ou /40 ou Max 104	ou /40 ou Max
Longueur du tuyau (pi/m) : 35/10,6 35/10,6 50/15,24
Capacité du réservoir de savon (gal/l/oz) : 0,8/3/101	0,8/3/101 N / A
Cylindrée du moteur (cm3) : 212	274	420
Type de départ :	Recul	Recul	Recul
Capacité de carburant (gal/l) :	0,95 gal/3,6 L	1,32 gal/5 L	1,72 gal/6,5 L
Type de carburant :	87-93 octane*	87-93 octane*	87-93 octane*
Capacité d'huile (ml) :	500 ml	700 ml	1000 ml
Type d'huile:	SAE 10W-30	SAE 10W-30	SAE 10W-30
Bougie:	F7TC	F7TC	F7TC
Écartement des bougies d'allumage :	0,024-0,032 po (0,60-0,80 mm)	0,024-0,032 po (0,60-0,80 mm)	0,024-0,032 po (0,60-0,80 mm)
Buses :	0°, 15°, 25°, 40°, Savon	0°, 15°, 25°, 40°, Savon	0°, 15°, 25°, 40°, Savon
Certifications:	EPA	EPA	EPA

• Teneur en éthanol de 10 % ou moins. N'utilisez pas d'E15 ni d'E85.

AVIS

Ce produit est concu et homologué pour un fonctionnement continu à des températures ambiantes allant

jusqu à 40 °C (104 °F). Si nécessaire, il peut être utilisé à des températures comprises entre -15 °C (5 °F) et 50 °C (122 °F) pendant de courtes périodes. Si le produit est exposé à des températures hors de cette plage pendant le stockage, il doit être ramené à cette température avant utilisation. Ce produit doit toujours être utilisé à l'extérieur, dans un endroit bien ventilé et loin des portes, fenêtres et autres ouvertures d'aération.

La puissance maximale diminuè d'environ 3,5 % pour chaque 1 000 pieds au-dessus du niveau de la mer et diminuera également d'environ 1 % pour chaque 10^ (6 °C) au-dessus de la température ambiente de 60^ (16 °C).

AVIS

Merci d'avoir choisi Westinghouse ! VEUILLEZ LIRE CE TICKET AVANT DE RETOURNER CE PRODUIT, QUELLE

QUE SOIT LA RAISON.

Si vous avez une question ou rencontres un problème avec votre achat Westinghouse, appelez-nous au 1-855-944-3571 pour parler à un agent.

CONSERVEZ CE MANUEL POUR RÉFERENCE ULTÉRIEURE.

Envoyez-nous un courriel à [e-mail] ou appelez le 1-855-944-3571

DEFINITIONS DE SECURITE

Les termes DANGER, AVERTISSEMENT, ATTENTION et AVIS sont utilisés tout au long de ce manuel pour souligner des informations importantes. Assurez-vous que la signification de ces consignes de sécurité est connue de toute personne utilisant l'appareil, effectuant son entretien ou se trouvant à proximé.

Ce symbole d'alerte de sécurité apparait avec la plupart des consignes de sécurité. Il signifie « Attention ! Soyez vigilants, la sécurité est en jeu ! » Veuillez dire et respecter le message qui suit le symbole d'alerte de sécurité.

DANGER Indique une situation dangereuse qui, si elle n'est pas evitee, entrainera la mort ou des blessures graves.

A VERTISSEMENT Indique une situation dangereuse qui, si elle n'est pas evitée, pourrait entrainer la mort ou des blessures graves.

4 PRUDENCE Indique une situation dangereuse qui, si elle n'est pas evitée, pourrait entraîner des blessures mineures ou modérées.

AVIS Indique une situation qui peut cause des dommages à l'appareil, aux biens personnes et/ou à l'environnement, ou provoquer un mauvais fonctionnement de l'équipment.

NOTE: Indique une procédure, une pratique ou une condition qui doit être suivie pour que l'unité fonctionne de la manière prévue.

SYMBOLES DE SECURITE

Suivez toutes les informations de sécurité contenues dans ce manuel d'utilisation ainsi que les informations figurant sur l'étiquetage du produit.

SYMBOL	DESCRIPTION
!	Symbole d'alerte de sécurité
	Risque d'électrocution
	Risque d'asphyxie
	Risque de brûlure. Ne pas toucher les surfaces chaudes.
	Risque de chocoléctrique
	Risque d'accendie
	Maintenir une distance de sécurité
	Risque d'injection. Ne pas diriger le jet d'eau vers des personnes ou des animaux.
	Rebond. Tenez fermement le pistolet pulvérisa-teur.
	Risque de levage
	Lire les instructions du fabricant
	Portez une protection pour les yeux et les oreilles

DANGER MONOXYDE DE CARBONE - L'utilisation de ce produit à l'intérieur peut être mortelle en quelques minutes. N'utilise ce produit qu'à l'extérieur, dans un endroit bien aéré.

N'utilisez pas le produit à l'intérieur d'un bathtub, y compris un garage, une cave, un vide sanitaire, un hangar, une enceinte ou un compartment. Ne laissez pas les gaz d'échévement pénétrer dans un espace confiné par les fenêtres, les portes, les événents ou toute autre ouverture.

SECURITE DU CARBURANT

DANGER

Risque d'incendie et d'explosion.
L'essence est hautement explosive et inflammable et peut provoquer de graves brûlures, voir la mort.
- En cas d'incendie du au gaz, n'essayez pas d'eteindre la flamme si le robinet du réservoir est ouvert. L'introduction d'un extincteur dans un nettoyeur haute pression dont le robinet est ouvert pourrait creer un risque d'explosion.
- Le gaz a une odeur particuliere, ce qui aidera à détecter rapidement les fuites potentielles.
- Les vapeurs de gaz peuvent provoquer un incendie si elles s'enflament.
- L'essence est un irritant pour la peau et doit être nettoyée immédiatement si elle entre en contact avec la peau.
- L'essence et les vapeurs d'essence sont extrémement inflammables et explosives dans certaines conditions.
- Faites TOUJOURS le plein du nettoyeur haute pression à l'extérieur, dans un endroit bien aéré.
- NE JAMAIS retiretier le bouchon du réservoir lorsque le moteur tourne.
- Ne faites jamais le plein du nettoyeur haute pression lorsque le moteur tourne. Coupez toujours le moteur et laissez le nettoyeur refroidir pendant au moins deux minutes avant de faire le plein.
- Remplissez le réservoir de carburant uniquement avec de l'essence.
- Tenez les étincelles, les flammes nues ou toute autre forme d'inflammation ( comme une allumette, une cigarette, une source d'électricité statique) à l'écart lors du ravitationnement.
- Ne replisssez JAMAIS excessivement le réservoir. Laissez suffisamment d'espace pour que le carburant puisse se dilater. Un replissage excessif peut provoquer un débordement soudain d'essence et un contact de l'essence renversée avec des surfaces chaudes.
- Le carburant renversé peut s'enflammer. En cas de déversement, essuyez immédiatement tout déversement. Jetez le chiffon correctement. Laissez secher la zone de carburant renversée avant d'utiliser le nettoyeur haute pression.
- Portez des lunettes de protection pendant le ravitationnement.
N'tutilisez JAMAIS d'essence comme agent de nettoyage.
- Entreposez tous les recipients contenant de l'essence dans un endroit bien ventilé, loin de tout combustible ou source d'inflammation.
- Vérifiez s'il y a des fuites de carburant après le ravitatillagement.
- Ne faites jamais fonctionner le moteur si une fuite de carburant est détectée.
- Conserve le carburant dans un réseau approuve pour l'essence.
- Ne fumez pas lorsque vous replisssez le nettoyeur haute pression d'essence.
- Ne laïsez pas le réservoir de gaz déborder lors du replissage.

• Arrêtez le moteur et laissez-le refroidir pendant deux minutes avant d'ajouter de l'essence ou de l'huile au nettoyeur haute pression.
• Essuyez le carburant renversé sur l'appareil.
  N'essayez jamais de brûler le carburant renversé.
• Entreposez tous les recipients contenant de l'essence dans un endroit bien ventilé, loin de tout combustible ou source d'inflammation.

PRECAUTIONS GENÉRALES DE SECURITÉ

• Ne pas utiliser lorsque vous estes fatigué ou sous l'influence de drogues, d'alcool ou de medicaments.
• Portez toujours des lunettes de sécurité ou des lunettes de protection avec protections laterales et, si nécessaire, une protection faciale complète ainsi qu'une protection auditive complète lorsque vous utilise ce produit.
• Sivoussyousentezmalade,étourdioufaiblependantl'utilisation du nettoyeur haute pression,sortezIMMEDIATEMENTaI'air libre.Consultezunmedecin,car you pourriezetre intoxique au monoxyde de carbone.
• Utiliser uniquement à l'EXTERIEUR et loin des fenêtres, des portes et des bouches d'aération, conformément aux recommandations des Centres pour le contrôle et la prévention des maladies du Département de la Santé et des Services sociaux des États-Unis. Des habitations particulières et/ou des conditions de vent particulières peuvent nécessiter une distance supplémentaire.
• Pendant l'utilisation et le rangement, maintenez un espace libre d'au moins 1,5 m'aufour du nettoyeur haute pression, y compris en hauteur. Laissez-le refroidir au moins 30 minutes avant de le ranger. La chaleur dégagée par le silencieux et les gaz d'échéppement peut être suffisamment élevée pour provoquer de graves brûlures et/ou enflammeter des objets combustibles.
• Ne touche pas le silencieux ni le moteur. Ils sont très chauds et peuvent provoquer de graves brûlures. Ne place pas de parties du corps ni de matérielaxinflammables ou combustibles dans le trajet direct du pot d'échéppement.
• Retirez toujours de l'appareil tous les outils ou autres équipements de service utilisés pendant l'entretien avant de l'utiliser.
• Évitez tout contact cutané avec l'huile moteur ou l'essence. Portez des vêtements et équipements de protection. Lavez toute peu exposée à l'eau et au savon.

DANGER

Risque d'injection ou de blessure. Les

jets haute pression peuvent être dangereux en cas de mauvaise utilisation. NE PAS diriger le jet vers des personnes, des animaux, des apparciels électriques ou la machine elle-même. Orienter TOUJOURS le pistolet vers une direction sure. À chaque arrêt du moteur, appuyer sur la gâchette du pistolet pour relâcher la pression.

DANGER

Ne pulvérisez JAMAIS de liquides in

flammables et n'utilisez JAMAIS le nettoyeur haute pression dans des zones contenant des poussieres, des liquides ou des vapeurs combustibles. N'utilisez JAMAIS cet apparil dans un bâtiment fermé ou a proximé d'un environnement explosif.

• Les roues sont uniquement destinées au transport manuel. Elles ne convennent pas au remorquage du nettoyeur haute pression, que ce soit sur route ou hors route.

AVERTISSEMENT

Le contact avec une source

d'alimentation électricque peut provoquer une décharge électricque ou des brûlures. Ne jamais vaporiser en direction ou à proximé d'une source d'alimentation ou d'une prise électricque.

• NE JAMAIS débrancher le tuyau de refoulement haute pression de la machine lorsque le système est sous pression.
• NE PAS laisser l'eau de la pompe geler. Consultez la section « Rangement » du manuel pour connaître les instructions concernant le remisage hivernal.
• Si I'eau a gelé dans le nettoyeur haute pression, décongelez-le dans une pierce chaude avant de démarrer.
• Utilisez le nettoyeur haute pression uniquement pour les usages prévus. Utiliser uniquement sur des surfaces planes.
• N'exposez PAS le nettoyeur haute pression à une humidité excessive, à la poussière ou à la saleté.
• NE LAISSEZ AUCUN matérielau bloquer les fentes de refroidissement.
  N'utilisez PAS le nettoyeur haute pression si l'appareil produit des étincelles, fume, émet des flammes ou vibre excessivement.
  Lors du demarrage du nettoyeur haute pression :
• Ne faites JAMAIS fonctionner l'appareil à sec. Assurez-vous que l'arrivee d'eau est complètement ouverte avant de faire fonctionner l'appareil.
• NE PAS verser d'eau chaude sur ou dans la pompe ; les pieces internes seront endommagées et la garantie sera annulée. Utilisez UNIQUEMENT de l'eau froide.
  Utiliser uniquement sur une surface plane.
  Assurez-vous qu'il y a un drainage ajustat pour evacuer I'eau.
  Assurez-vous que le bouchon du réservoir de carburant, le filtre à air, la bougie d'allumage, les conduites de carburant et le système d'échéppement sont correctement en place.
• Side l'essence est renversée sur le réservoir, laissez-la s'évaporer complètement avant de l'utiliser.
  Lors du transport ou de I'entretien du nettoyeur haute pression :
• Debranchez le cordon d'allumage pour éviter tout démarrage accidentel.
  Lors du stockage du nettoyeur haute pression :

• Conserver à l'écart des étincelles, des flammes nues, des veilléesuses, de la chaleur et de toute autre source d'inflammation.

• Ne stockez pas d'essence à proximé de jours, de chauffe-eau ou de tout autre apparéil produitant de la chaleur ou doté d'un allumage automatique.

AVIS

L'eau sous haute pression peut endommag

er les surfaces fragiles. Effectuez toujours un essai sur une zone peu visible pour comprendre les risques de dommages.

AVERTISSEMENT

'utilisation de nettoyeurs

haute pression peut creer des surfaces de marche humides. Lors de l'utilisation d'un nettoyeur haute pression, la force exercée par le pistonlet peut provoquer des instabilités et des chutes.

AVERTISSEMENT

Le jet à haute pression peut pouser des objets.

• NE JAMAIS laisser les enfants utiliser un nettoyeur haute pression ou jour à proximé.
• NE JAMAIS laisser le pistolet pulverisateur sans surveillance pendant que la machine est en marche ou jusqu'à ce que le moteur soit étant et que la pression soit relachée du pistolet pulverisateur.
• NE JAMAIS réparer le tuyau haute pression, le replacer.
• NE JAMAIS réparer les fuites de connexions avec du produit d'étanchéité, remplaçer les joints toriques endommages.

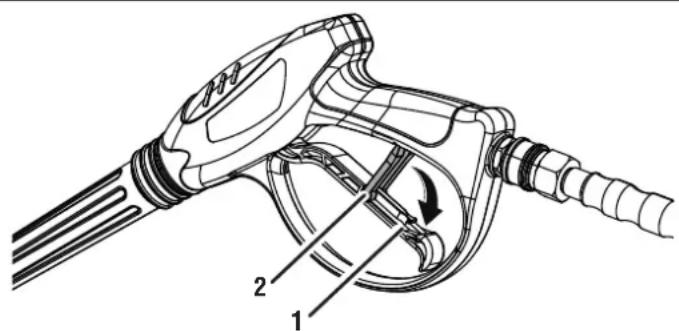

• N'utilisez JAMAIS un pistolet pulvérisateur avec un verrou de gachette endommagé ou modifié.
• NE JAMAIS: verrouiller la gachette en position ouverte/pulvérisation.
• Gardez TOUJOURS le tuyau haute pression connecté au pistolet pulverisateur et à la pompe pendant l'utilisation.
  Assurez-vous TOUJOURS que la buse du pistolet pulverisateur est correctement fixe à la lance.
• Portez TOUJOURS des lunettes de sécurité lorsqu'elles vous utilisez cet équipement. Elles couvrent les cotés, le haut et le bas des yeux. Ne confonde pas lunettes de sécurité et lunettes de protection.
• NE PAS utiliser sur une surface surélevée où un rebond pourrait entraîner une chute grave.
• Saisissez TOUJOURS le pistolet à deux mains pour éviter toute blessure potentielle due à la pression élevée du pistolet.

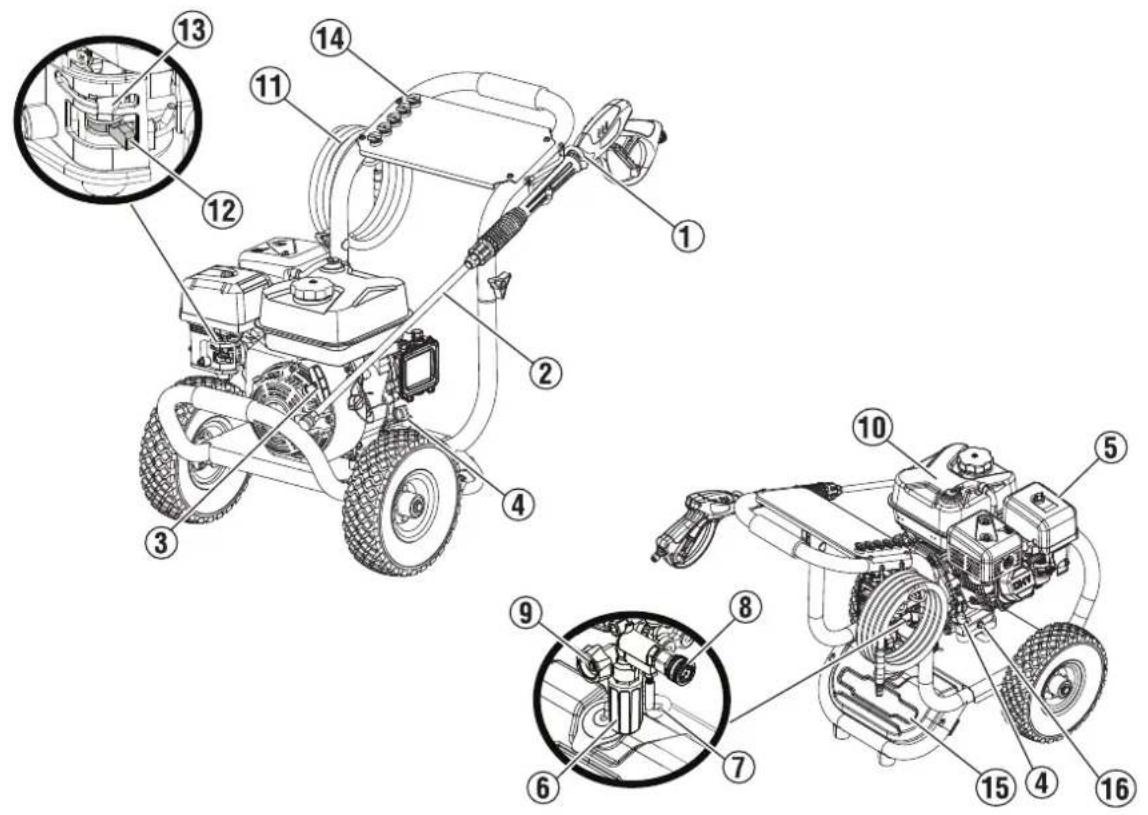

COMPRENDRE LE NETTOYEUR HAUTE PRESSION

Voir la figure 1.

Pour réduire le risque de blessure et de défaillance du produit, lisez et comprendez les informations contenues dans ce manuel d'utilisation ainsi que les informations figurant sur l'étiquetage du produit.

PISTOLETÀ PEINTURE

Utilisez le pistolet pulverisateur et la lance pour contrcler et diriger le jet d'eau.

SOUPAPE DE DÉCHARGE THERMIQUE

Lorsque I'eau atteint 125^ F, I'eau chaude sera évacuée de la pompe sur le sol pour aider à prévenir les dommages internes à la pompe.

DÉMARREUR À RAPPEL

Tirez pour démarrer le moteur.

JAUGE D'HUILE

Dévissez la jauge d'huile pour inspector les niveaux d'huile et ajouter de l'huile si nécessaire.

POMPE

Génére une haute pression.

POIGNEE

Utilisez la poignée lors du transport de l'appareil.

TUYAU HAUTE PRESSION

Le tuyau haute pression fourni avec cet apparéil est léger, flexible et durable. Lorsqu'il n'est pas utilisé, il peut être range sur son support.

SORTIE HAUTE PRESSION

Raccord pour le tuyau haute pression.

ENTRÉE D'EAU

Raccord pour tuyau d'arrosage.

RÉSERVOIR À CARBURANT

Remplissez avec de l'essence sans plomb ordinaire. Ne remplissez pas trop.

INTERRUPTEUR MARCHE/ARRÉT DU CARBURANT

Active et désactive l'alimentation en carburant du moteur.

ÉTOUFFER

Prépare un moteur froid pour le démarrage.

BUSES

Des buses de differentes tailles sont inclues avec cet apparéil et peuvent être utilisées pour différentes applications de nettoyage.

RÉSERVOIR DE DÉTERGENT

(WPX3600 et WPX3800 unique)

Siphonne le détergent dans le jetasse pression et s'active automatiquement à l'utilisation de la buse à savon noir. Àutiliser uniquement avec un détergent compatible avec un nettoyeur haute pression.

BOUCHON DE VIDANGE D'HUIL

Utilisé pour vidanger l'huile moteur.

INTERRUPTEUR MARCHE/ARRÉT DU MOTEUR

Placez l interrupteur sur la position ON avant d'utiliser le demarreur a rappel. Placez-le sur la position OFF pour arreter le moteur.

RACCORD CANNELÉ POUR TUYAU DE DÉTERGENT

Connecte le réserve de détergent à la pompe.

FIG.1 WPX3600 et WPX3800

WPX4400

1 - Pistol à peinture
2 - Lance de pistol
3 - Démarreur à rappel
4 - Jauge d'huile/goulot de replissage
5 - Filtre à air
6 - Pompe

7 - Raccord cannelé pour tuyau de détergent
8 - Sortie haute pression
9 - Entreed eau
10 - Réservoir de carburant
11 - Tuyau haute pression
12 - Interrupteur marche/arrêt du carburant

13 - Etouffer
14 - Buses
15 - Reservoir de détergent (WPX3600/ WPX3800)
16 - Bouchon de vidange d'huile
17 - Interrupteur marche/arrêt du moteur

CONTENU DU CARTON

PRUDENCE

Risque lié au poids. Demandez toujours de l'aide pour soulever le nettoyeur haute pression.

Ouvrez soigneusement le carton.
- Retirez et conservez le contenu du carton.
- Retirez et jetez le plateau d'emballage.
Recyclez ou eliminez correctement les materiaux d'emballage.

LISTE INCLUSE
ARTICLE QUANTITÉ
Bouteille d'huile 10W-30 1
Entonnoir 1
Pistolet à peinture 1
Lance de pistonlet pulvérisateur 1
Poingnée 1
Tuyau haute pression 1
Stabilisateur de montage 1
Outil de nettoyage de buse 1
Buse de pulverisation 5
Écrou, M8 1
Support supérieur du pistonlet pulvérisateur	1
Rivet pouvoir 1
Support inférieur du pistonlet pulvérisateur	1
Boulon, M6 1
Écrou, M6 1
Rondelle 2
Jauge d'huile de pompe	1
clé Allen	1
Clé de montage	1

Si des pieces manquent, contactez notre equipe de service à [e-mail] ou appelez le 1-855-944-3571.

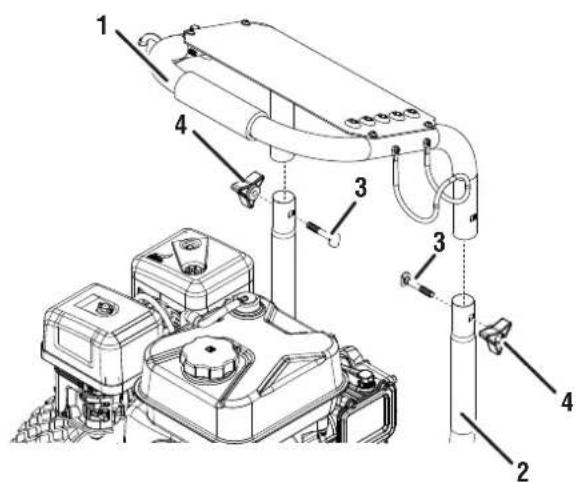

INSTALLER LA POIGNEE

Voir la figure 2.

• La poignée est livrée en position de rangement. Avant utilise, place-la en position de fonctionnement.
• Tournez la poignée de façon à ce qu'elle soit orientée à l'opposé du nettoyeur haute pression. Installez-la sur le cadre inférieur
• Insérez le boulon dans le cadre et fixez-le avec le bouton de la poignée.

FIG. 2

1 - Poignée
2 - Cadre inférieur
3 - Boulon
4 - Bouton de poignée

CONNECTER LES SUPPORTS DE POIGNÉE

Voir la figure 3.

Connectez le support du pistolot pulverisateur et le support du tuyau haute pression sur la poignee a l'aide de la clé de montage et des boulons.

INSTALLER LE SUPPORT DE PISTOLET SUPERIEUR

Voir la figure 4.

Depuis I'avant de I'appareil, utilisez la cie Allen et la cie de montage (fournies) pour retirer le boulon, les rondelles et I'ecrou supérieurs droits. Remetez-les en place avec le support supérieur du pistonlet. Depuis I'arriere de I'appareil, installez le rivet pouvoir comme illustré.

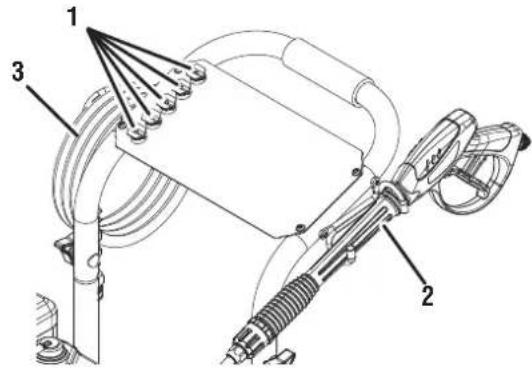

BUSES D'INSERTION

Voir la figure 4.

insrez les buses colorées dans les supports correspondants sur le dessus du nettoyeur haute pression (WPX3600 illustré). Placez la gachette et le tuyau dans leurs supports de rangement prevus a cet effet.

FIG. 3

1 - Support de pistolet pulverisateur
2 - Support de tuyau haute pression
3 - boulons

FIG. 4

1 - Porte-buses
2 - Poignée de déclenchement
3 - Tuyau

INSTALLER LA JAUGE DE LA POMPE

Voir la figure 5.

Ce nettoyeur haute pression est livre avec un bouchon d'huile temporaire sur la pompe. Il doit être retire et remplace par la jauge de la pompe. Le niveau d'huile doit être suffisant en sortie d'usine et atteindre le point rouge sur levoyant.

Assurez-vous que le nettoyeur haute pression est sur une surface stable et plane.
- Localisez la jauge de la pompe dans les pieces détachées.
- Localisez le bouchon temporaire sur la pompe.
- Desserrez et retirez le capuchon temporaire et jetez-le.
- Insérez la jauge dans la pompe. Veillez à ne pas fausser le filetage. Ne serrez pas trop fort.

FIG.5

1-Bouchon d'huile temporaire
2 - Jauge de pompe

CONNECTER LA LANCE AU PISTOLET PULVERISATEUR

Voir la figure 6.

• Enoncez la lance dans le pistolet et tournez dans le sens des aiguilles d'une montre pour serrer. Ne serrez pas trop fort.
  Tirez doucement sur la lance pour vous assurer qu'elle est bien fixe.

RACCORDEMENT DU TUYAU HAUTE PRESSION AU PISTOLET PULVERISATEUR

Voir la figure 7.

Tirez le collier du tuyau haute pression vers l'arriere et poussez fermement le raccord du tuyau sur le pistonlet pulverisateur.
- Vissez le collier sur le pistolet pulverisateur et serrez fermement.

NOTE: Veillez à ne pas endommager les filetages du pistolet pulverisateur, car cela pourrait provoquer une fuite du pistolet pendant l'utilisation.
Tirez doucement sur le tuyau pour vous assurer qu'il est bien fixe.

FIG. 6

1 - Pistol à peinture
2 - Lance

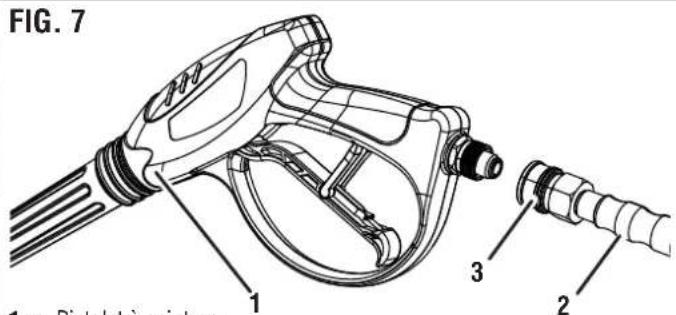

FIG. 7

1 - Pistol à peinture
2 - Tuyau haute pression
3 - Collier

RACCORDEMENT DU TUYAU HAUTE PRESSION AU NETTOYEUR HAUTE PRESSION

Voir la figure 8.

• Déroulez et redressez le tuyau haute pression pour éliminer les courbures ou les pliures.
  Tirez le collier du tuyau haute pression vers l'arriere et poussez fermement le racord du tuyau dans la sortie filtée du nettoyeur haute pression.
• Vissez le collier sur la sortie et serrez fermement.

NOTE: Veilz à ne pas endommager les filetages de la sortie, car cela pourrait provoquer une fuite de l'appareil pendant l'utilisation.

Tirez doucement sur le tuyau pour vous assurer qu'il est bien fixe.

1 - Tuyau haute pression
2 - Sortie haute pression

FIG. 8

RACCORDEMENT D'UN TUYAU D'ARROSAGE AU NETTOYEUR À HAUTE PRESSION

Voir la figure 9.

Respectez la reglementation locale lors du raccordement du nettoyeur haute pression a une alimentation en eau. Certaines juridictions peuvent interdire le raccordement direct au réseau d'eau potable afin d'eviter tout risque de return de produits chimiques dans le réseau. Les raccordements via un dispositif anti-retour ou un réservoir de recupération sont generalement autorisés.

AVIS L'eau utilise dans cet apparieil doit provenir d'un reseau d'eau. NE PAS utilisec cet apparieil avec I'eau d'un lac, d'une piscine, d'un etang, etc. JAMAIS utilise de I'eau chaude avec ce produit.

• Fermez complètement le robinet d'eau.
• Déroulez et redressez le tuyau d'arrosage pour éliminer les courbures ou les plis.
• Faites couler de l'eau dans le tuyau pendant quelques secondes pour éliminer les débris, puis fermez à nouveau le robinet.
• Inspectez la crépine à l'intérieur de l'arrivée d'eau pour déceler tout dommage ou obstruction. Nettoyez-la ou remplacez-la si nécessite. JAMAIS connecter un tuyau d'arrosage sans le grillage en place.
• Insérez le tuyau d'arrosage dans l'arrivée d'eau.
• Vissez le collier d'entrée du tuyau d'arrosage. Serrez fermement.

FIG.9

1 - Tuyau d'arrosage
2 - Arrivée d'eau

AVIS Ouvrez always l'arrivee d'eau avant de mettre le nettoeur haute pression sous tension. Faire fonctionner la pompe a sec endommagera les composants internes et rendra le nettoeur haute pression inutilisable.

AJOUT D'HUILE / INSPECTION DE L'HUILE

Voir la figure 10.

AVIS N'essayez pas de lancer ou de demarrer le moteur avant d'avoir effectue un entretien régulier avec I'huile recommandée. Ne pas ajouter d'huile moteur avant le démarrage pourrait endommager gravement le moteur.

FIG. 10

1-Bouchon/jauge d'huile
2 - Zone hachurée

12 | Français

AVIS

L'utilisation d'huile pour moteur à 2 temps ou d'autres types d'huile nonapprovés peut entraîner de graves虑, auquel qui ne sont pas couverts par la garantie.

L'huile moteur recommendée pour une utilisation normale est l'huile 10W-30. Si vous utilisez le nettoyeur haute pression a des températures extrêmes, consultez le tableau suivant.

• Sur une surface plane, retirez laJAuge d'huile.

NOTE: Une jauge d'huile et un goulot de remplissage sont situés de chaque côte de l'appareil. Chacun d'eux peut servir à inspector ou à ajouter de l'huile.

• À l'aide de l'huile fournie et de l'embout d'entonnoir, ajoutez de l'huile dans le goulot de replissage d'huile.

NOTE: Comme il peut rester de l'huile résiduelle d'usine dans le moteur, ajoutez de l'huile progressivement pour éviter de tropreimplir le moteur. Consultez la section « Vérification du niveau d'huile moteur » de la section « Entretien »

• Remettez la jauge d'huile en place et serrez-la à la main.

EXIGENCES EN MATIÈRE D'ESSENCE

AVIS

N'utilisez pas de carburant E15 ou E85 dans ce produit. Les dommages au moteur ou à l'équipment causés

érimé ou l'utilisation de carburants non homologues (teils que les mélanges d'éthanol E15 ou E85) ne sont pas garantie. Utilisez uniquement de l'essence sans plomb contenant jusqu'à 10% d'éthanol.

Utilisez TOUJOURS de l'essence PROPRE, FRAICHE et sans plomb (87 - 93 octanes) dans cet appariel. N'utilisez JAMAIS d'essence ANCIENNE, PÉRIMÉE ou CONTAMINÉE.
- Jusqu'à 10% d'ethanol (gasohol) sont acceptables (lorsquils sont disponibles; un carburant sans ethanol est recommendé).
N'UTILISEZ PAS de E85 ou E15.
N'UTILISEZ PAS de mélange gazole.
- NE PAS modifier le moteur pour qu'il fonctionne avec des carburants alternatifs.
- NE PAS faire le plein à l'intérieur.
- NE PAS creator d'etincelle ou de flamme pendant le ravitatillage.

AJOUT D'ESSENCE

Voir les figures 11-12.

DANGER Risque d'incendie et d'explosion. Ne replissez pas excessivement le réserve de carburant. Remplisse uniquement jusqu'au fond du goulot de replissage. Un replissage excessif peut provoquer un déversement de carburant sur le moteur et provoquer un incendie ou une explosion.
DANGER Risque d'incendie et d'explosion. Ne faites jamais le plein du nettoyeur haute pression lorsque le moteur tourne. Coupe toudjours le moteur et laissez le nettoyeur refroidir deux minutes avant de faire le plein.
AVERTISSEMENT Risque d'incendie et d'explosion. N'utilise jamais un bidon d'essence, un réserve d'essence ou tout autre element combustible cassé, coupé, déchiré ou endommagé.

AVIS

AVIS Remplissez le reservoir uniquement avec un bidon d'essence homologue. Assurez-vous que l'intérieur du bidon est propre et en bon etat afin d'eviter toute contamination du systeme d'alimentation.

• Éteignez le nettoyeur haute pression et laissez-le refroidir pendant au moins deux minutes avant de faire le plein.
• Placez le nettoyeur haute pression sur un sol plat dans un endroit bien aéré.
• Nettoyez la zone autour du bouchon du réservoir et retirez le bouchon lentement.
• Ajoutez lentement le carburant recommandé. Ne remplissez pas trop. Remplissez uniquement jusqu'au bord supérieur du filtré à carburant visible dans le goulot de remplissage.
• Installé le bouchon du réservoir et serrez-le jusqu'à entendre un clinc.

AVIS Le carburant peut endommager la peinture et le plastique. Soyez prudent lorsque vous replisssez le réservoir. Les dommages causés par du carburant renversé ne sont pas couverts par la garantie.

AVIS

du réservoir.

Nettoyez le filtre a carburant avant et après chaque ravitallement. Retirez-le en le comprinant légèrement lors de son retrait

1-Bouchon de réservoir
FIG. 12

1-Bouchon deréservoir
2 - Filtré d'écran
3 - Niveau de carburant maximum

UTILISATION D'UN STABILISATEUR DE CARBURANT

L'ajout d'un stabilisateur de carburant (non inclus) prolonge la durée de vie du carburant et prévient la formation de dépôts susceptibles d'obstruer le système d'alimentation. Suivez les instructions du fabricant.

Avant de faire le plein du nettoyeur haute pression, melangez toujours la quantite appropriee de stabilisateur de carburant a l'essence dans un bidon homologue. Faites fonctionner le nettoyeur haute pression pendant deux minutes pour permettre au stabilisateur de traiter I'ensemble du systeme d'alimentation.

EMPLACEMENT DU NETTOYEUR HAUTE PRESSION

DANGER Risque d'asphyxie. N'utilisez jamais le nettoyeur haute pression dans un espace clos. Les gaz d'échémpement du moteur contiennent du monoxyde de carbone, un gaz mortel en quelques minutes. N'utilisez le nettoyeur haute pression qu'à l'extérieur, loin des fenêtres, des portes et des bouches d'aération. Placez le nettoyeur haute pression dans un endroit bien ventilé. NE placez PAS le nettoyeur haute pression à proximate d'une bouche d'aération ou d'une prise d'air, ou les gaz d'échévement pourraient être aspirés dans des espaces occupés ou confinés. Tenez compte du vent et des courants d'air lors de l'in-stationnement du nettoyeur haute pression.

Ce nettoyeur haute pression doit etre place a au moins 1,5 m (5 pi) de tout materiaiu combustible. Prevoyez un degagement d'au moins 0,91m (3 pi) de chaque cotedu nettoyeur haute pression pour permettre un refroidissement et un entretien adequats.

AVANT DE DEMARRER LE MOTEUR

Confirmez que:

• Le nettoyeur haute pression est placé dans un endroit approprié.
  L'unité est sur une surface sèche, plane et de niveau.
• Le moteur est rempli d'huile.

DÉMARRAGE DU MOTEUR

Voir les figures 13 à 15.

AVERTISSEMENT Portez tous jours des lunettes de securite ou des lunettes de protection avec protections laterales et, si necess-saire, une protection faciale complete ains qu'une protection auditive complete lorsque vous utilise ce produit.

AVIS Faire fonctionner l'appareil pendant plus d'une minute sans pulveriser d'eau provoque une accumulation de chaleur dans la pompe. Si la pompe surchauffe, une soupape de sécurité thermique s'ouvre pour evacuer I'eau chaude. Faire fonctionner I'appareil sans pulveriser d'eau peut endomager les composants de la pompe et annuler la garantie.

Ouvrez l'alimentation en eau.
Appuyez sur la gachette du pistolot pulverisateur pour purger l'air de la pompe et du tuyau. Cette operation peut prendre plusieurs minutes.
- Ne démarrez pas le moteur tant qu'un jet d'eau régulier ne s'écoule pas de la buse.
- Tournez l'interrupteur du moteur sur la position ON.
- Tournez le robinet de carburant sur la position ON.
- Si le moteur est froid, déplacez le levier du starter sur la position CHOKE.
Tirez lentement sur le cordon de demarrage jusqu'ao ce que you sentiez une risistance, puis tirez rapidement.

NOTE: Si le moteur démarre brievement puis s'arrête, appuyez sur la gachette du pistolet pulverisateur pour relacher la pression avant d'essayer de redémarrer le moteur.

• Une fois le moteur demarré, placez le starter en position RUN. Laissez le moteur chauffer légerement avant de l'utiliser.

FIG. 13

1 - Levier de carburant
2 - Sur
3 - Désactivé

FIG. 14

1 - Étouffer
2 - Courir
3 - Commencer

ARRÉT DU NETTOYEUR À HAUTE PRESSION

Pendant le fonctionnement normal, procedede que siuit pour arreter le nettoyeur haute pression :

• Engagez le verrouillage de la gachette du pistolet pulverisateur en position de sécurité.
• Déplacez l'interrupteur OFF/ON du moteur sur la position OFF.
• Fermez le robinet de carburant.
• Coupe l'alimentation en eau.
• Déverrouillez la gachette et appuyez sur la gachette pendant 15 secondes pour dépressuriser le système.
• Debranche le tuyau d'arrosage de l'arrivée d'eau.
• Effectuez toutes les étapes de la section APRÉS CHAQUE UTILISATION de ce manuel.

EN CAS D'URGENCE

En cas d'urgence et si le nettoyeur haute pression doit être arrêtérapidement, poussez immédiatement l'interrupteur de commande du moteur en position OFF.

UTILISATION DU PISTOLET PULVERISATEUR

Voir la figure 16.

AVERTISSEMENT

Tenez le pistolet et la lance à deux mains (une main pour appuyer sur la gachette et l'autre pour z pas le contrôle du pistolet, car vous pourriez vous blesser ou blesser d'autres personnes.

• Démarrez le nettoyeur haute pression.
• Relâchéz le verrou de sécurité en le poussant vers le bas dans la fente de la gâchette.
• Appuyez sur la gachette et maintenez-la enfoncée pour démarrer le début d'eau.
• Relâchéz la gâchette pour arrêté le début d'eau.
• Verrouillez la gachette en la poussant jusqu'à sa position d'origine.

1 - Déclenchement
2 - Verrou de sécurité

FIG. 16

NOTE: Appuyez sur la gachette pour vous assurer qu'elle est verrouillée et qu'elle ne bougera pas. Gardez toujours le pistolet pulverisateur verrouillé lorsqu'il n'est pas utilisé.

SELECTION DES BUSES

Le raccord rapide sur la lance de pulverisation permet de changer de buse pendant que le nettoyeur haute pression fonctionne.

AVERTISSEMENT

Verrouillez toujours la gachette avant de changer une buse.

AVIS Utilisez uniquement les buses fournies avec les nettoyeurs haute pression. L'utilisation d'autres buses peut affecter les performances et annuler la garantie. Pour obtenir des buses de rechange, appelez le [phone].

CHANGER LA BUSE

Voir la figure 17.

Retirez le collier de raccordement rapide à l'extrémité de la lance. Insérez la buse, puis relâchez le collier. Tirez sur la buse pour vous assurer qu'elle est bien fixée.

1 - Collier à connexion rapide
2 - Ajutage

FIG. 17

SÉLECTION DES BUSES
Savon 40° 25° 15° 0° Doux Abrasif	LAVAGE HAUTE PRESSION				LAVAGE BASSE PRES- SION
	ROUGE JAUNE VERT BLANC				SAVON
	0°	15°	25°	40°
Béton, brique, maçonnerie	!	!	✓	✓	✓
Revêtement, gouttières, maison	X	!	!	✓	✓
Clôture, terrasse, patio	X	!	!	✓	✓
Équipement de pelouse et de jardin, Bateaux, camping-cars X		!	!	✓	✓
✓ Buse recommendée Utiliser avec précaution X Ne pas utiliser

CONSEILS DE PULVÉRISATION

Pour la plupart des nettoyages, maintenez la buse à une distance de 20 à 61 cm (8 à 24 po) de la surface à nettoyer.
- La surface à nettoyer peut être endommagée si la pulverisation est trop proche, en particulier avec des buses à haute pression.
Lorsque you commencce a pulveriser, commencez plus loin et rapproche-z-vous pour eviter d'endommager la surface.
- Pour éviter d'endommager les pneus, laissez au moins 15cm (6 po) entre un pneu et la buse.

UTILISATION DU DÉTERGENT

Voir la figure 18.

L'utilisation de détergents peut réduire considérablement le temps de nettoyage et faciliter l'élimination des taches tenaces. De nombreux détergents sont spécialement concus pour un nettoyage spécifique au nettoyeur haute pression. Le détextent est dilue à environ 1:12 par le système d'injection de la pompe.

AVIS Utilisez uniquement des detergents concus pour les nettoyeurs haute pression. Ces detergents sont aussi epais que I'eau.

L'utilisation de détergents plus écais, comme du liquide vaiselle, risque d'obstruer le système d'injection de produits chimiques. N'utilise pas de détergents menagers, d'accides, de bases, d'eau de Javel, de solvants, de matières inflammables ni de solutions industriielles, car ils peuvent endommager la pompe ou cause des dommages matériels.

Préparez la solution nettoyante selon les instructions figurant sur le flacon. Testez toujours sur une zone peu visible avant de commencer. Vous pouvez nettoyer efficacement les surfaces en combinant l'action chimique des déterments avec un rincege haute pression. Sur les surfaces verticales, appliquez le déterment en commençant par le bas et en remontant. Cette méthode évite que le déterment ne glisse et ne laisse des traces. Commencez le rincege haute pression par le bas et remontez. Pour les taches particulièrement tenaces, utilisez unerosse en complément des déterments et du rincege haute pression.

• Pour WPX3600 et WPX3800, f Remplissez le réservoir de détergent avec une solution de nettoyage.
  Pour WPX4400, Fixe le tuyau du siphon au connecteur du nettoyeur haute pression. Inserez le tuyau du siphon dans le flacon de solution de nettoyage.
• Installez la buse de détergent (noire) sur la lance. Le détergent ne sera aspié par la pompe que lorsque la buse noire sera fixée à l'extrémité de la lance.
  Assurez-vous que l'alimentation en eau est ouverte. Démarrez le moteur. Appuyez sur la gachette pour pulveriser la solution détergente.

AVIS N'utilisez JAMAIS d'eau de Javel dans le réservoir de détergent. Cela endommagerait la pompé et annulerait la garantie.

• Appliquez le savon par mouvements longs et réguliers. Laissez agir 3 à 5 minutes avant de rincer. Ne laissiez pas le savon sécher sur la surface avant de rincer. Réappliquez du savon si nécessaire pour maintainir une surface humide et permettre au savon de pénétrer.

FIG. 18

1 - Solution de nettoyage
2 - Reservoir de détergent

3 - Tuyau de siphon
4 - Bouteille de détergent

SYSTEME DE RINGAGE DE DETERGENT

Le système d'aspiration du détergent peut être rince en retirant le tube d'aspiration du réservoir ou de la bouteille de détergent et en le plaçant dans unseau d'eau propre. Sur les modèles WPX3600 et WPX3800, n'effectuez le rincage du système que lorsque le réservoir de détergent est vide.

• Pour WPX3600 et WPX3800, avec l'alimentation en eau OUVERTE, la buse noire connectee à la lance du pistolot pulverisateur et le moteur en marche, débranchez le tube d'aspiration du bas du réservoir de détergent.
• Pour WPX4400, avec l'alimentation en eau OUVERTE, la buse noir connectee à la lance du pistolet pulverisateur et le moteur en marche, retirez le tuyau siphon du flacon de détergent.
• Placez le tube d'aspiration dans unseau d'eau propre, desengagez le verrou de la gachette, puis appuyez sur la gachette du pistolet pulverisateur pour rincer le système.
• Pour WPX3600 et WPX3800, verrouillez la gachette puis réinstallé le tube d'aspiration sur le réservoir de détergent.

APRÉS CHAQUE UTILISATION

• Verrouillez la gâchette du pistolet pulverisateur.
• Coupe le moteur, puis coupe l'alimentation en eau.
• Déverrouillez la gachette et appuyez sur la gachette pendant 15 secondes pour dépressuriser le système.
• Laissez refroidir le nettoyeur haute pression.
• Debranchez le tuyau haute pression et le tuyau d'arrivée d'eau.
• Vidangez les tuyaux, le pistolet pulverisateur et la rallonge de buse.
• Enclenchez le verrouillage de la gachette sur le pistolet pulverisateur.
• Essuyez toute l'eau restante avec un chiffon propre et sec.
• Pendant que le nettoyeur haute pression est eteint, tirez sur la poignee de rappel 5 a 6 fois. Cela devrait eliminer la majeure partie du liquide restant dans la pompe.
• Rangez le nettoyeur haute pression dans un endroit propre et sec.

TRANSPORT

PRUDENCE Risque lie au poids. Demandez toujours de l'aide pour soulever le nettoyeur haute pression.

• Laissez le nettoyeur haute pression refroidir pendant au moins 30 minutes avant de le transporter.
• Utilisez uniquement le chassin fixe pour soulever l'appareil ou fixer des dispositifs de retenue tels que des cordes ou des sangles d'arrimage. N'essayez pas de soulever ou de fixer le nettoyeur haute pression en le tenant par ses autres composants.
• Maintenez l'appareil à niveau pendant le transport pour minimiser les risques de fuite de carburant ou, si possible, vidangez le carburant ou faites tournier le moteur jusqu'à ce que le réservoir de carburant soit vide avant le transport.
• Les roues du nettoyeur haute pression sont uniquement destinées au transport manuel. Elles ne convennent pas au remorquage, que ce soit sur route ou hors route.

PRUDENCE Risque d'incendie. Ne renversez pas le nettoyeur haute pression et ne le placez pas sur le cote. Du carburant ou de I'huile pourraient fuir et endommager le nettoyeur haute pression.

CALENDRIER D'ENTRETIEN

A VERTISSEMENT Debranchez le capuchon de la bougie d'allumage de la bougie d'allumage lorsque vous effectuez l'entretien du nettoyeur haute pression.

Un entretien régulier amélioreras performances et prolongera la durée de vie du nettoyeur haute pression. Respectez les intervalles horaires ou calendaires, selon la première éventualité. Un entretien plus fréquent est nécessaire en cas d'utilisation dans des conditions difficiles, comme indiqué ci-dessous.

Avant chaque utilisation
	Inspector le moteur et pomper l'huile
	Inspector le filtré d'entrée d'eau et le joint
	Nettoyer autour de la prise d'air et du silencieux
Après les 5 premières heures
	Changer l'huile moteur
Après les 20 premières heures
	Changer l'huile de la pompe
Toutes les 50 heures ou chaque saison
	Filtre à air propre
	Changer l'huile moteur en cas de fonctionnement sous force charge ou dans des environnements chauds
	Nettoyer le pare-étincelles
Toutes les 100 heures ou chaque saison
	Inspector/nettoyer le pare-étincelles
	Inspector/nettoyer la bougie d'allumage
	Inspector/régler le jeu des soupapes*
Toutes les 300 heures
	Remplacer la bougie d'allumage
	Remplacer le filtré à air

• Pour éviter tout risque de blessure corporelle ou d'endommagement de l'appareil, il est recommendé d'effectuer la tâche de maintenance dans un centre de service agrée Westinghouse (non couvert par la garantie).

NETTOYAGE DU NETTOYEUR HAUTE PRESSION

APRUDENCE NE PAS asperger d'eau le nettoyeur haute pression. L'eau pourrait contaminer le système d'alimentation et pénétrer dans le moteur par les fentes de refroidissement, l'endommageant ainsi.

• Utilisez un chiffon humide pour nettoyer les surfaces extérieures du nettoyeur haute pression.
• Utilisez une Brosse à poils deux pour éliminer la saleté et l'huile.
• Utilisez un compresseur d'air (25 PSI) pour éliminer la saleté et les débris du nettoyeur haute pression.
• Inspectez toutes les bouches d'aération et les fentes de refroidissement pour vous assurer qu'elles sont propres et dégagées.

NETTOYAGE DES BUSES DE PULVERISATION

Voir la figure 19.

Detache z buse de la lance. Utilisez l'outil de nettoyage fourni pour déloger les particules presents dans la buse. Rincez à l'eau.

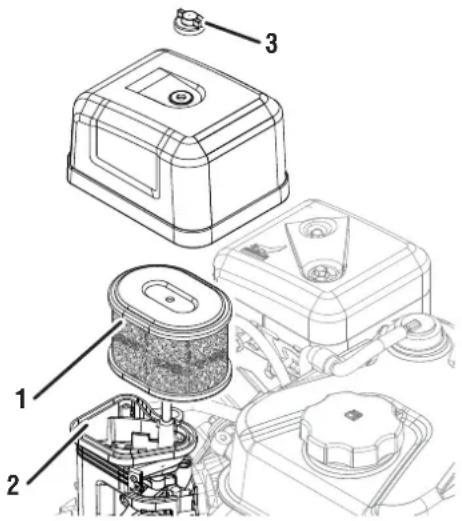

NETTOYAGE DU FILTRÉ À AIR

Voir la figure 20.

AVERTISSEMENT Risque d'incendie. N'utilise jamais d essence ni d'autres solvants inflammables pour nettoyer le filtré à air.

Le filtré à air doit être nettoyé toutes les 50 heures d'utilisation ou tous les six mois (la fréquence doit être augmentée si le nettoyeur haute pression est utilisé dans un environnement poussièux).

• Placez le nettoyeur haute pression sur une surface plane et laisseze le moteur refroidir pendant plusieurs minutes.
• Devissez la vis moletée située sur le dessus du filtre à air. Retirez l'écrou papillon, puis retirez le filtre à air.
• Utilisez de l'air compré pour nettoyer le filtré à air de l'intérieur vers l'extérieur.

NOTE: L'élement extérieur en mousse du filtre à air n'est pas concu pour être retire. S'il est déchéré, remplacez le filtre à air.

FIG. 19

FIG. 20

1 - Filtre à air
2 - Ensemble de filtré à air
3 - Écroupapillon

VERIFICATION DU Niveau D'HUIL MOTEUR

Voir la figure 21.

PRUDENCE

Eviter tout contact cutané avec l'huile moteur. Porter des vêtements et équipements de protection. Laver toute peauon.

AVIS

Utilisez toujours l'huile moteur spécifique. Le non-respect de cette consigne peut entrainer une usure accélérée et/ou réduire la moteur.

Lorsque you utilisez le nettoyeur haute presion dans des conditions extrimes, sales, poussiereuses ou par temps extrement chaud, changez I'huile plus frquemment.

La température ambiente influence les performances de l'huile moteur. Adaptez le type d'huile moteur en fonction des conditions météorologiques.

Inspectez le niveau d'huile moteur avant chaque utilisation.

• Placez le nettoyeur haute pression sur une surface plane et laissez le moteur refroidir pendant plusieurs minutes.
• Avec un chiffon humide, nettoyez autour de la jauge d'huile.

NOTE: Une jauge d'huile et un goulot de remplissage sont situés de chaque cote de l'appareil. Chacun d'eux peut servir à inspector ou à ajouter de l'huile.

• Retirez la jauge d'huile et essuyez-la.
  Vissez la jauge a fond dans le goulot de replissage d'huile. Retirez-la et vérifie que le niveau d'huile est dans la plage de fonctionnement sécuritaire.
  Si le niveau est bas, ajoutez progressivement I'huile moteur recommandee et verifiez a nouveau jusqu'a ce que le niveau se situe entre les repres L et H de la jauge. NE PAS replir excessivement. Si le niveau depasse le repere H de la jauge, vidangez I'huile pour ramener le niveau a ce repere.
• Remettez la jauge d'huile en place et serrez-la à la main.

CHANGEMENT D'HUILE MOTEUR

Voir la figure 21.

Lorsque you utilisez le nettoeur haute presion dans des conditions extrimes, sales, poussiereuses ou par temps extrement chaud, changez I'huile plus frquemment. Changez I'huile lorsque le moteur est encore chaud.

• Placez le nettoyeur haute pression sur une surface plane et laissez le moteur refroidir pendant plusieurs minutes.
• À l'aide d'un chiffon humide, nettoyez le pourtour de la jauge d'huile. Retirez la jauge et essuyez-la.
• Placez un bac à huile (ou un réciplient approprié) sous le boulon de vidange d'huile.
• À l'aide d'une clé de 10 mm, retirez le boulon de vidange d'huile et laisssez l'huile s'écouler.
• Installez le boulon de yidange d'huile et serrez-le fermement.
• Versez lentement l'huile dans le goulot de replissage jusqu'à ce que le niveau se situe entre les repères L et H de laJAuge. Arretez-vous fréquement pour vérifier le niveau d'huile. NE PAS trop complir.

Capacité maximale d'huile : 20 oz (0,6 litre)

• Installez la jauge d'huile et serrez à la main.

AVIS Ne polluez pas. Suivez les directives de l'EPA ou d'autres organismes gouvernementaux pour I'elimination appropriée des matieres dangereuses. Consultez les autorités locales ou un centre de recupération.

1-Bouchon/jauge d'huile
2 - Trou de drainage
3 - Boulon de vidange d'huile

FIG. 21

CHANGEMENT D'HUILDE DE LA POMPE

Voir la figure 22.

Après 20 heures d'utilisation, changez l'huile de la pompe à eau. Par la suite, il est conseilé de la changer une fois par an. Pour ce faire, utilisez seulement SAE85W-90.

NOTE: La capacité d'huile de ces unités est d'environ 230 à 250 ml.

• Placez un récipient sous la pompe pour récapérer l'huile usagée.
• Desserrez et retirez le boulon de vidange à six pans creux (8 mm dans le WPX3600/3800; et 17 mm dans le WPX4400. La douille n'est pas incluse.)
• Laissez l'huile s'écouler complètement dans le recipient.
• Remettez le boulon de vidange en place et serrez-le fermement. Ne pas fausser le filtage.
• Remplissez l'huile jusqu'à repère rouge situé dans la fenêtre de détction d'huile.

ENTRETIEN DES BOUGIES D'ALLUMAGE

Voir la figure 23.

Inspectez et nettoyez la bougie toutes les 100 heures d'utilisation ou tous les six mois. Remplacez-la après 300 heures d'utilisation ou tous les ans.

• Placez le nettoyeur haute pression sur une surface plane et laissez le moteur refroidir.
• Retirez le capuchon de bougie d'allumage en tirant fermement dessus directement hors du moteur.
• Nettoyez la zone autour de la bougie d'allumage.
• Retirez la bougie d'allumage à l'aide de la clé à douille pour bougie d'allumage fournie.

AVIS

N'applique jamais de charge latereale et ne déplacez jamais la bougie laterealement lorsque vous la retirez.

• Inspectez la bougie. Remplacez-la si les electrodes sont piquées, brûlées ou si l'isolant est fissure. Utilisez uniquement une bougie de rechange recommende.

Remplacement recommandé des bouygés d'allumage

Westinghouse Numéro de modèle	Torché RDC
WPX3600/3800/4400 F7TC BP7ES

• Mesure l'ecartement des electrodes de la bougie à l'aide d'une jauge d'épaissur à fil. Si nécessaire, corrigez l'écartement en pliant soigneusement l'électrode latérale.
  Écartement des bougies : 0,024-0,032 po (0,60-0,80 mm)
• Installlez soigneusement la bougie d'allumage en la serrernt a la main, puis serrez-la de 3/8 à 1/2 tour supplémentaire avec la clé à bougie.
  Fixez le capuchon de la bougie d'allumage.

1 - Boulon de vidange de la pompe à huile
2 - Jauge de pompe à huile

FIG. 23

1 - Bougie
2 - capuchon de bougie d'allumage

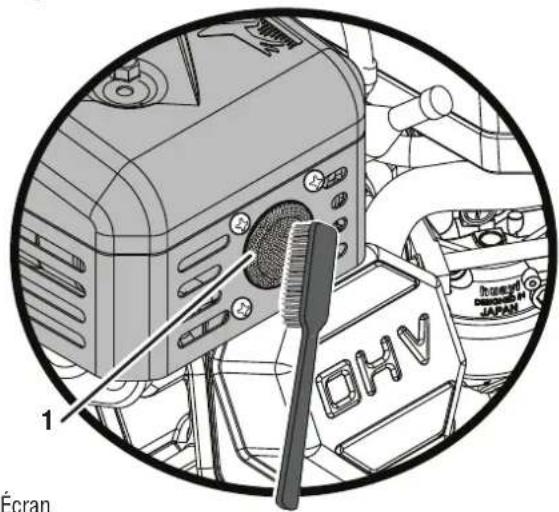

SERVICE DE PARE-ÉTINCELLES

Voir les figures 24-25.

Laissez le silencieux refroidir complètement avant d'entretenir le pare-étincelles. Inspectez et nettoyez le pare-étincelles toutes les 100 heures d'utilisation ou à chaque saisson. Un nettoyage insuffisant du pare-étincelles peut entraîner une dégradation des performances du moteur.

• Placez le nettoyeur haute pression sur une surface plane.
  Retirez soigneusement les depots de carbone du pare-etincelles à l'aide d'unerosse metallique. Le pare-etincelles doit etre intact Remplaceze-le s'il est endommagé.

FIG. 24

1 - Pare-etincelles
2 - Écran
3 - Support
4 - Vis

FIG. 25

1 - Carburatour
2 - Vis de vidange

VIDANGE DU FLOTTEUR

Voir la figure 26.

• Tournez le robinet du réservoir de carburant sur la position OFF.
• Localisez la vis de vidange au bas de la cuve du flotteur du carburateur.
• Placez un écipient à essence approprié sous la vis de vidange pour récapérer le carburant vidange.
• Desserrez la vis de vidange du bol du flotteur et laissez le carburant s'ecouler. Resserrez la vis de vidange du bol du flotteur.

FIG. 26

VIDANGE DU RÉSERVOIR DE CARBURANT

Voir la figure 27.

Si you stocke z le nettoeur haute presion pendant plus de six mois, vidangez le reservoir de carburant pour eviter la separation du carburant, la deterieration et les depots dans le systeme de carburant.

• Vidangez le bol du flotteur.
• Devissez le bouchon du réservoir. Retirez le filtré à carburant en le comprimant légèrement lors de son retrait du réservoir.
• À l'aide d'une pompe à essence manuelle (non fournie), siphonnez l'essence du réservoir dans un bidon homologué. N'utilise PAS de pompe électrique.
• Réinstallé le filtré à carburant et le bouchon du réservoir de carburant.
• Retirez la bougie d'allumage.
• Versez une cuillere à café d'huile moteur dans le cylindre et tirez sur la poignée de recul jusqu'à partir une résistance. À ce stade, le piston remonte sa course de compression et les deux soupapes sont fermées. Ranger le moteur dans cette position permet d'éviter la corrosion interne. Remettez la poignée de recul en place délicatement.
• Remettez la bougie en place. Laissez le capuchon de bougie débranché pour éviter tout demarrage accidentel.

1-Bouchon dereservoir
2 - Siphon
3 - Bougie

FIG.27

JEU AUX SOUPAPES

Voir les figures 28-29.

AVIS

L'inspection et le réglage du jeu des soupapes doivent être effectuels lorsque le moteur est froid.

• Retirez le cache-culbuteur et retirez delicatement le joint. Si le joint est déchéré ou endommage, il doit être remplace.
• Retirez la bougie d'allumage pour que le moteur puisse tourner plus facilement.
• Faites tourner le moteur jusqu'au point mort haut (PMH) en tirant lentement sur la poignee de rappel. En regardant par l'orifice de la bougie, le piston doit etre en haut (les deux soupapes sont fermées).
• Les deux culbuteurs doivent être desserrés au PMH lors de la course de compression. Dans le cas contraire, faites pivoter le moteur de 360^ .
• Insérez une jauge d'épaissur entre le culbuteur et le la tige de soupape pour mesurer le jeu des soupapes.

soupape d'admission soupape

d'échéppement

Jeu des soupapes	0,0031 - 0,0047 po (0,08 -0,12 mm)	0,0051 - 0,0067 po (0,13 -0,17 mm)
Couple 8-12 Nm	8-12 Nm

• Si un réglage est nécessaire, maintenez le pivot du culbuteur et desserrez l'écrou de réglage du pivot.
• Tournez le pivot du culbuteur jusqu'à obtenir le jeu spécifique. Maintenez le pivot du culbuteur et resserrez l'écrou de réglage du pivot au couple spécifique.

Couple:106 pouces-livres (12Nm)

• Effectuez cette procEDURE pour l'autre vanne.
• Installez le joint, le couvercle du culbuteur et la bougie d'allumage.

FIG. 28

1 - Joint
2 - Cache culbuteur
3 - boulons

FIG. 29

1 - Vis de réglage
2 - Contre-écrou
3 - Jauge d'erreur
4-Culbuteur
5 - Tige de soupape
6 - Tige de poussée

INSTALLER LA POIGNEE POUR LE STOCKAGE

Voir la figure 30.

• Retirez le bouton et le boulon.
  Inversez la poignee pour qu'elle soit orientee vers le nettoyeur haute pression. Remettez-la en place sur le cadre inférieur.
• Insérez le boulon dans le cadre et fixez-le avec le bouton de la poignée.

1 - Poignée
2-Cadre inférieur
3 - Boulon
4 - Bouton de poignée

FIG. 30

STOCKAGE

Une préparation de stockage ajusté est nécessaire pour un fonctionnement sans problème et une longévité du nettoyeur haute pression.

AVIS

L'essence stockée pendant seulement 30 jours peut se déterminer et entraîner la formation degomme, de vernis

et d'accumulations corrosives dans les conduites et les conduits de carburant, ainsi que dans le moteur. Cette accumulation corrosive restreint le début de carburant, ce qui peut empêcher le démarriage du moteur après un stockage prolongé. L'utilisation d'un stabilisateur de carburant augmente considérablement la durée de conservation de l'essence. Il est recommendé d'utiliser ce stabilisateur à peu temps. Suivez les instructions du fabricant.

AVERTISSEMENT Ne jamais ranger un nettoyeur haute pression avec du carburant dans le réservoir à l'intérieur ou dans un endroit mal ventilé où les vapeurs peuvent enter en contact avec une source d'inflammation telle qu'une veilssue d'une cuisine, d'un chauffe-eau, d'une sechuse ou de tout autre apparéil à gaz, ou une étincelle provenant d'un apparéil électrique.

DURÉE DE STOCKAGE	PROCÉTURE RECOMMANDÉE
Moins d'un mois Aucun	service requis.
2 à 6 mois	Remplissez d'essence fraîche et ajou- tez du stabilisateur d'essence. Vidan- gez la cuve du carburateur.
6 mois ou plus	Vidangez le réservoir de carburant et la cuve du flotteur du carburateur.

STOCKE MOINS DE 30 JOURS

• Laissez le nettoyeur haute pression refroidir pendant au moins 30 minutes avant de le ranger.
  Essuyez le nettoyeur haute pression avec un chiffon humide. Nettoyez les évents de refroidissement du silencieux.
• Rangez le nettoyeur haute pression dans un endroit bien aéré, propre et sec, à l'abri des étincelles, des flammes nues, des veilleuses, de la chaleur et de toute autre source d'inflammation, comme les zones ou sont utilisés des moteurs électriques produitant des étincelles ou des outils électriques. Rangez-le à l'abri de la lumière directe du soleil.
• Ne stockez pas le nettoyeur haute pression ou l'essence à proximite de jours, de chauffe-eau ou de tout autre apparéil produit de la chaleur ou doté d'un allumage automatique.

STOCKÉ PENDANT PLUS DE 30 JOURS

Meme un carburant correctement stabilise peut laisser des residus et provoquer de la corrosion s'il est laissé trop longtemps. Si vous ne nettoyez pas le nettoyeur haute pression pendant deux à six mois, vidangez la cuve du flotteur pour éviter l'accumulation de gomme et de vernis dans le carburateur.

STOCKAGE HIVERNAL

Assurez-vous que le tuyau du nettoyeur haute pression est complètement sec avant de le ranger pour l'hiver. Pour prévenir la corrosion et empêcher la pompe à eau de geler, ajoutez un antigel RV (non toxique) ou un produit de protection de pompe similaire spécifique concu pour les nettoyeurs haute pression. Suivez les instructions du fabricant.

PROBLÈME CAUSE POSSIBLE CORRECTION
Le moteur ne démarre pas.	Robinet de carburant en position OFF. Tournez le robin	de carburant sur la position ON.
	Pas de carburant. Ajoutez du carburant.
	Starting dans la mauvaise position. Régler le starter.
	Fil de bougie d'allage desserré. Fixez le capuchon de la bougie d'allage.	la bougie d'allage.
	Bougie d'allage défectueuse. Remplacer la bougie d'allumage.	allumage.
	Carburant périmé ou eau dans le carburant.	Vidanger le carburant et le remplaçer par du carburant frais.
	Filtre à air sale. Nettoyer ou remplacer le filtre à air.
Le moteur s'accute soudaientement.	En panne d'essence. Ajoutez du carburant.
	Faible niveau d'huile. Inspectez l'huile et ajoutez-en si l'huile est bas.	niveau est bas.
Le moteur tourne de manière irrégulière.	Starter dans la mauvaise position. Régler le starter.
	Faible niveau d'huile. Inspectez l'huile et ajoutez-en si l'huile est bas.	niveau est bas.
	Carburant périmé ou eau dans le carburant.	Vidanger le carburant et le remplaçer par du carburant frais.
	Bougie d'allage défectueuse. Remplacer la bougie d'allumage.	allumage.
L'unité n'atteint pas la haute pression.	Approvisionnement en eau restreint.	Inspectez les tuyaux pour détecter les fuites, les blocages et les plis.
	Tuyau d'arrosage trop petit. Utilisez un tuyau de 5/8 pa	(15,9 mm) ou plus.
	Pas assez d'eau d'entrée. Ouvrez complètement l'arrivee d'eau du tuyau d'arrosage. Inspectez les tuyaux pour détecter les fuites, les obstructions et les piures.
La pression de pulverisation varie.	Mauvaise alimentation en eau d'entrée.
	Le filtre d'entrée du tuyau d'arrosage est obstrué. Retiriez le tuyau d'arrosage et nettoyez le filtre.
	La buse de pulverisation est restreinte.	Éliminez les particules avec l'outil de nettoyage des buses.
	Entrée d'air dans la pompe.	Vérifie que tous les tuyaux et raccords sont bien fixés. L'alimentation en eau étant ouverte, coupez le moteur et purgeze la pompe en appuyant sur la gachette jusqu'à ce qu'un jet d'eau régulier s'écoulé.
Impossible de tirer sur la poignée du démarre à rappel.	Pression de la pompe.	Appuyez sur la gachette du pistonlet pulverisateur pour relâcher la pression.
Le lavage au détergent à bassé pression ne fonctionne pas.	Mauvaise buse installée sur la lance de pulverisation.	Le détergent ne fonctionne qu'avoc une buse noire (basse pression). Installez la buse noire. Si elle est manquante, remplacez-la.
	Le détergent est trop écais.	Utilisez un détergent spécifique conçu pour le nettoyeur haute pression.
	Le tuyau de détergent n'est pas connecté à la pompe.	Inspectez les raccords des tuyaux.
	La buse de pulverisation est obstruée. Nettoyer la buse des débris.
	Le tuyau de détergent est bouché.	Retiriez le tuyau de détergent et nettoyez-le. Remettez-le en place.
	Blocage à l'intérieur de la valve de détergent de la pompe.	Appuyez et relâchezrapidément la gachette du pistonlet pulverisateur 4 à 5 fois pour nettoyer la valve de détergent.
Fuites au niveau du racord du tuyau d'arrosage.	Raccords lâches. Serrer les raccords.
	Rondelle en caoutchouc manquante/usée.	Inspectez les rondelles d'admission d'eau du tuyau et de la pompe. Remplacez-les si elles sont manquantes ou usées.
Fuite au niveau de la lance du pistolet pulverisateur.	Raccords lâches.	Inspectez les joints toriques usés ou les connexions desserrées.
	Rondelles en caoutchouc manquantes/usées.	Retirze la lance et/ou le tuyau haute pression. Inspectez et remplacez les rondelles si nécessaire.
