FOIRE AUX QUESTIONS - MCR-S-1/5-UI-DCI-NC Phoenix Contact

Comment installer le Phoenix Contact MCR-S-1 ?

Pour installer le Phoenix Contact MCR-S-1, suivez les instructions fournies dans le manuel d'installation. Assurez-vous que l'appareil est déconnecté de toute source d'alimentation avant de commencer l'installation.

Quelles sont les spécifications techniques du Phoenix Contact MCR-S-1 ?

Le Phoenix Contact MCR-S-1 a une tension d'entrée de 24 V DC, une plage de mesure de 0 à 100 mA et une précision de mesure de ±0,5 %.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement alimenté et que les connexions sont sécurisées. Si l'appareil ne s'allume toujours pas, testez l'alimentation avec un multimètre.

Comment calibrer le Phoenix Contact MCR-S-1 ?

Pour calibrer l'appareil, suivez la procédure de calibration décrite dans le manuel d'utilisation. Assurez-vous d'utiliser des sources de référence précises pour obtenir des résultats fiables.

Quels types de signaux le Phoenix Contact MCR-S-1 peut-il mesurer ?

Le Phoenix Contact MCR-S-1 peut mesurer des signaux analogiques tels que des courants et des tensions, selon les spécifications techniques.

Comment interpréter les résultats de mesure ?

Les résultats de mesure sont affichés sur l'écran de l'appareil. Consultez le manuel pour comprendre les unités et les échelles de mesure utilisées.

Y a-t-il des problèmes courants à surveiller avec le MCR-S-1 ?

Les problèmes courants incluent des erreurs de mesure dues à des connexions lâches, des interférences électromagnétiques et une mauvaise calibration. Assurez-vous que toutes les connexions sont sécurisées et que l'appareil est installé dans un environnement approprié.

Comment contacter le support technique de Phoenix Contact ?

Vous pouvez contacter le support technique de Phoenix Contact via leur site web ou par téléphone. Les informations de contact sont disponibles dans le manuel de l'utilisateur.

MODE D'EMPLOI MCR-S-1/5-UI-DCI-NC Phoenix Contact

1. Avant la mise en service ....28
2. Description 29
3. Schéma Bloc 29
4. Branchement électrique et utilisation
   4.1. Branchement électrique ....30
   4.2. Mise en service 30
   4.3. Diagramme fonctionnel pour la configuration ....31
   4.4. Progiciel (Adaptateur) 36
5. Exemples d'application ....37
6. Caractéristiques techniques....38
7. Annexe
   7.1. Code de commande 66

Indice Página

0...9,5 A bis 0...55 A (MCR-S-10-50-...).

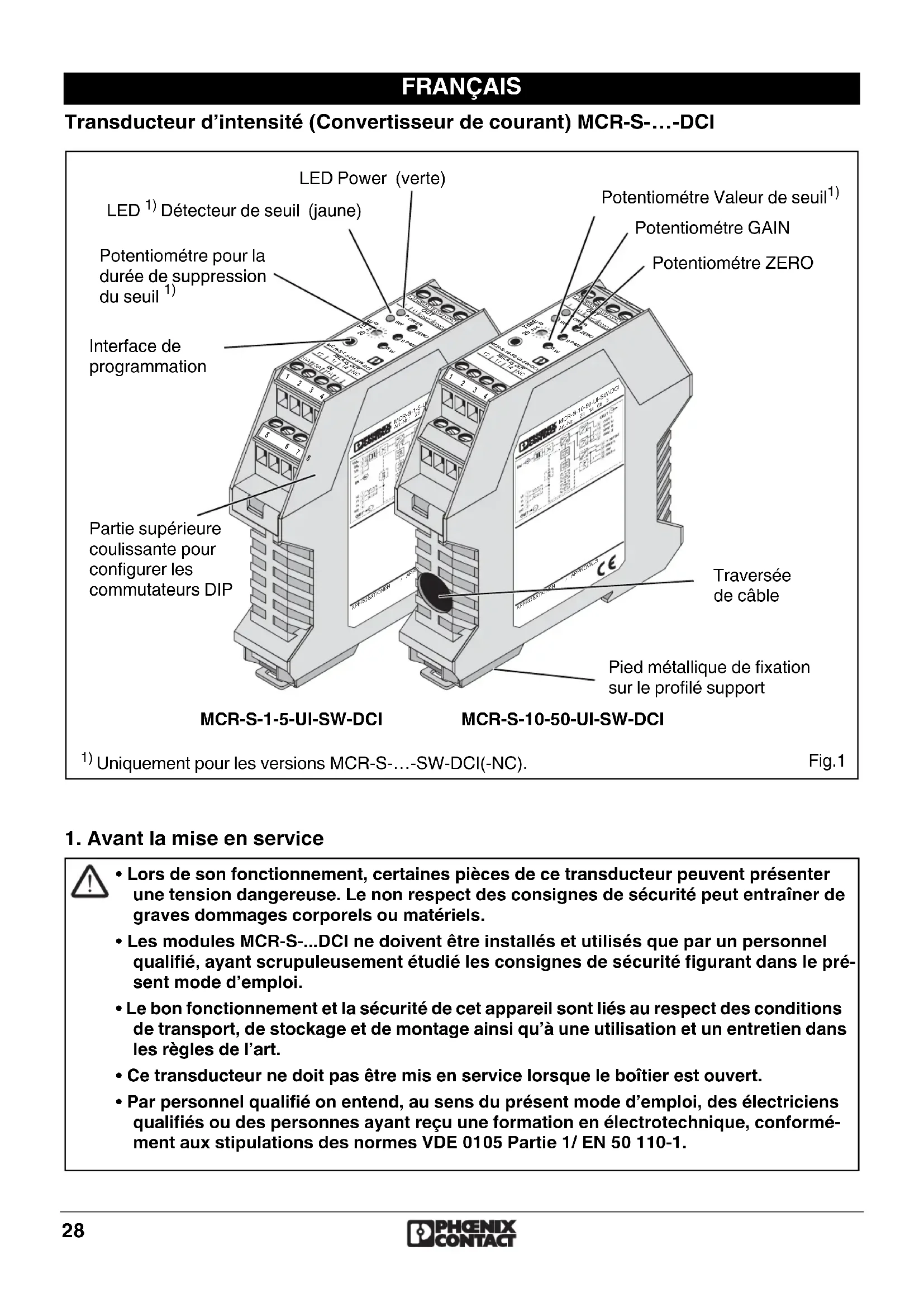

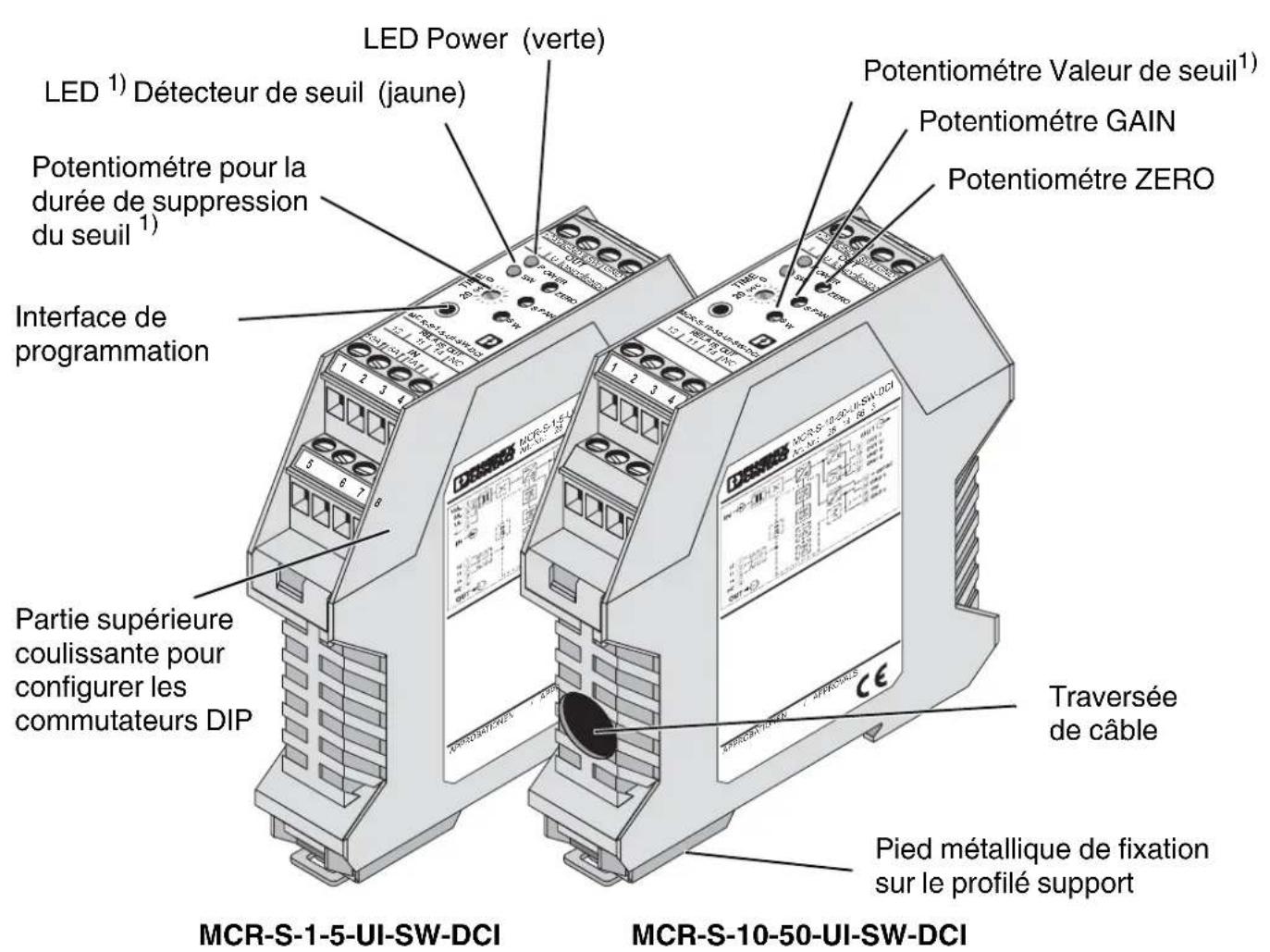

Transducteur d'intensité (Convertisseur de courant) MCR-S-...-DCI

1) Uniquement pour les versions MCR-S-...-SW-DCI(-NC).

Fig.1

1. Avant la mise en service

• Lors de son fonctionnement, certaines pièces de ce transducteur peuvent présenter une tension dangereuse. Le non respect des consignes de sécurité peut entraîner de graves dommages corporels ou matériels.
• Les modules MCR-S-...DCI ne doivent être installés et utilisés que par un personnel qualifié, ayant scrupuleusement étudié les consignes de sécurité figurant dans le présent mode d'emploi.
• Le bon fonctionnement et la sécurité de cet appareil sont liés au respect des conditions de transport, de stockage et de montage ainsi qu'à une utilisation et un entretien dans les règles de l'art.
• Ce transducteur ne doit pas être mis en service lorsque le boîtier est ouvert.
• Par personnel qualifié on entend, au sens du présent mode d'emploi, des électriens qualifiés ou des personnes ayant reçu une formation en électrotechnique, conformément aux stipulations des normes VDE 0105 Partie 1/ EN 50 110-1.

2. Description

Les transducteurs actifs MCR-S-...-DCI convertissent des courants continus, alternatifs ou déformés de 0... 0,2 A à 0...11 A (MCR-S-1-5-...-DCI) et de 0...9,5 A à 0...55 A (MCR-S-10-50-...-DCI) en signaux analogiques normalisés.

A la sortie, on obtient les signaux analogiques normalisés 0(4)...20 mA, 0(2)...10 V, ±10 V, 0(1)...5 V, ±5 V avec un sens de fontionnement direct (p.ex. 0...10 V) ou inversé (p.ex. 10...0 V).

Les versions à détecteur de seuil (MCR-S-...-SW-DCI) existent, en option, avec une sortie de commande à transistor PNP (80 mA) ou à relais (2 A).

2.1. Mode de fonctionnement

Le raccordement des blocs de jonction d'entrée (MCR-S-1-5-...-DCI), ou l'introduction du conducteur parcouru par le courant dans le transducteur (MCR-S-10-50-...-DCI), génère un flux magnétique dans un tore enroulé circulaire.

Un capteur de Hall saisit la densité du flux magnétique, laquelle est convertie en une tension proportionnelle au courant d'entrée (tension de Hall). Un convertisseur de valeurs efficaces réelles monté en aval permet de mesurer des courants continus, alternatifs ou déformés. Le signal est ensuite renforcé et restitué à la sortie sous forme de signal analogique proportionnel en vue de son traitement ultérieur.

2.2. Versions

La présente notice est valable pour les versions suivantes du transducteur d'intensité:

Type	Référence	Plage de mesure	Fonction valeur de seuil
MCR-S-1-5-UI-DCI 2814634 0...0,2 A		à0...11 A	non	1)
MCR-S-1-5-UI-DCI-NC 2814715	non			2)
MCR-S-1-5-UI-SW-DCI 2814650	oui			1)
MCR-S-1-5-UI-SW-DCI-NC 2814731	oui			2)
MCR-S-10-50-UI-DCI 2814647 0...9,5 A		à0...55 A	non	1)
MCR-S-10-50-UI-DCI-NC 2814728	non			2)
MCR-S-10-50-UI-SW-DCI	2814663 oui			1)
MCR-S-10-50-UI-SW-DCI-NC	2814744 oui			2)

1) Le module est configuré sur la base du code de commande, d'après les données de l'utilisateur.
2) Le module est livré dans sa configuration standard.

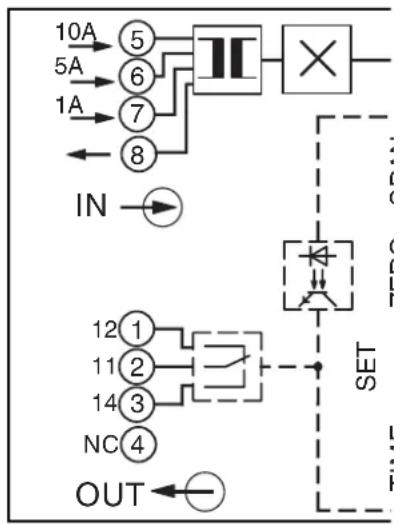

3. Schéma Bloc

4. Branchement électrique et utilisation

4.1. Branchement électrique

- Pour utiliser ce transducteur électrique, il convient de respecter les spécifications nationales en vigueur applicables à la pose et à la sélection des lignes électriques.

Les points suivants concernent uniquement MCR-S-10-50-... :

• La ligne de mesure traversant le module doit être équipée au moins de l'isolation de base.
• Y : la tension de phase ne doit pas dépasser 300 V AC ou DC par rapport à la terre, sur la ligne de mesure.
• : avec un courant alternatif triphasé, la tension de ligne ne doit pas dépasser 519,6 V.

Affectation des connexions:

Bloc de jonction Description
1uniq. modules SW (=à détecteur de seuil) : (12) Contact ouverture
2	uniq. modules SW : (11) Contact central
3	uniq. modules SW : (14) Contact fermeture
4
BJ 5 - 8 uniquement pour MCR-S-1-5-...-DCI:
5Entrée 10 A
6Entrée 5 A
7Entrée 1 A
8Masse de référence pour entrée 1, 5 ou 10 A
9Sortie courant
10Sortie tension
11Masse de référence pour sortie courant ou tension
12Masse de référence pour sortie courant ou tension
13Tension de service (+24 V DC)
14Masse de référence pour la tension de service
15uniq. modules SW : Sortie à transistor
16uniq. modules SW : Masse de référence pour sortie transistor

4.2. Mise en service

Avant la mise en service, s'assurer que les données de configuration du module correspondent aux impératifs de la mesure.

Pour un module préconfiguré, les données de la configuration sont indiquées sur le côté droit du boîtier. Pour les autres modules, la configuration par défaut est celle qui figure sous "7.1. Code de commande".

Si la configuration souhaitée ne correspond pas à celle indiquée sur l'étiquette du boîtier ou à la configuration standard par défaut, il convient de se reporter au point suivant "Diagramme fonctionnel pour la configuration".

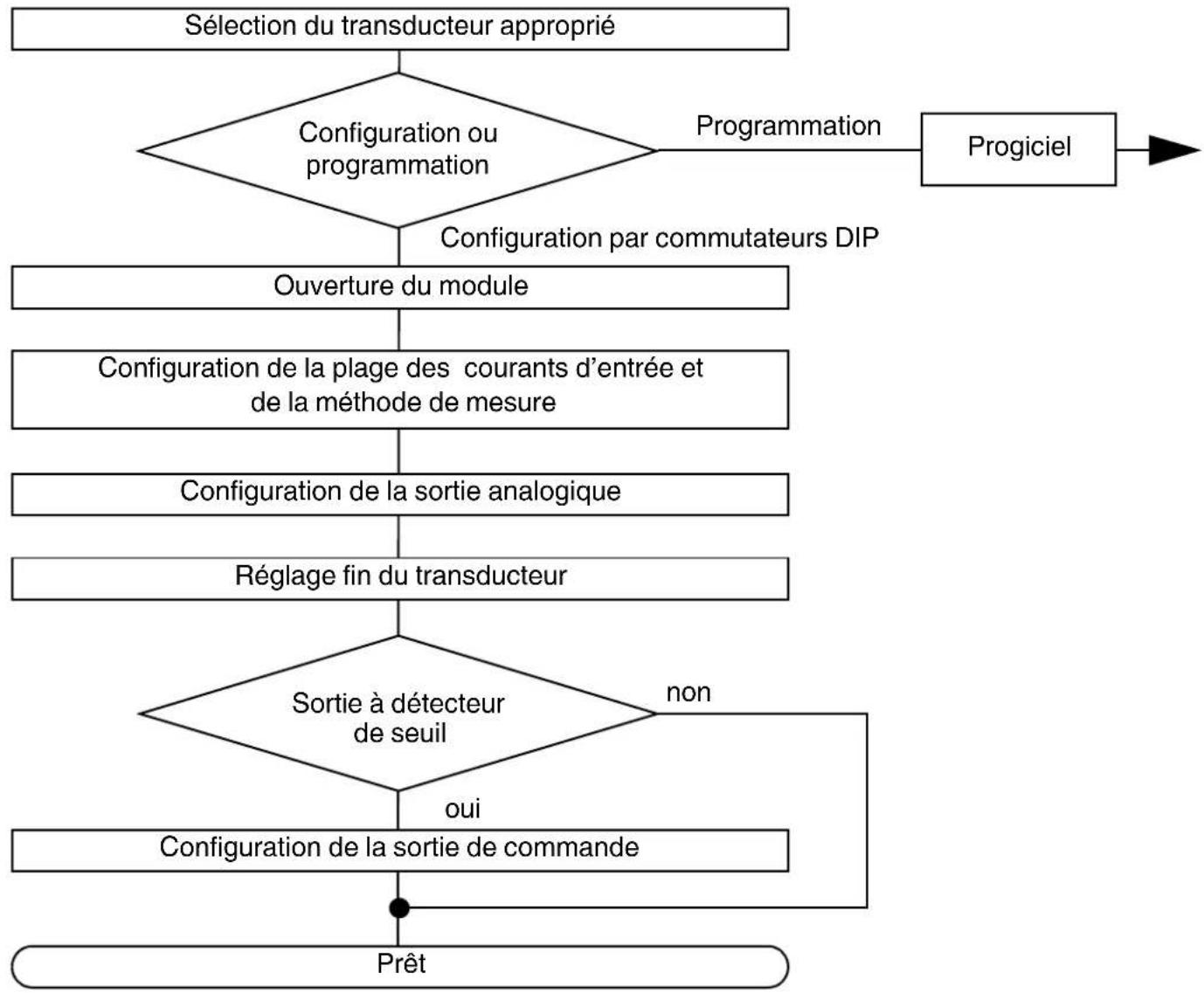

4.3. Diagramme fonctionnel pour la configuration

4.3.1. Sélection du transducteur approprié

Pour choisir le module approprié, on se reportera à "2.2. Versions" ou à "7.1. Code de commande".

En principe, ce choix dépend de la grandeur mesurée:

0...0,2 A à 0...11 A (MCR-S-1-5-...) ou

0...9,5 A à 0...55 A (MCR-S-10-50-...).

En cas de doute, on choisira toujours la plus grande plage de mesure possible.

Ensuite, pour chaque type de module, il existe une version avec une sortie à transistor ou à relais (MCR-S-...-SW-DCI).

4.3.2. Configuration ou programmation

Avec le logiciel MCR/PI-CONF-WIN, vous pouvez programmer librement le transducteur. La programmation est expliquée dans le manuel joint au logiciel. Ce logiciel convivial fonctonne sous tous les systèmes d'exploitation Windows courant.

A côté de la programmation, le paramétrage du module peut aussi être réalisé à l'aide de commutateurs DIP et de potentiomètres.

La procédure de configuration est décrite ci-après:

4.3.3. Ouverture du module

Prenez des mesures contre les décharges électrostatiques!

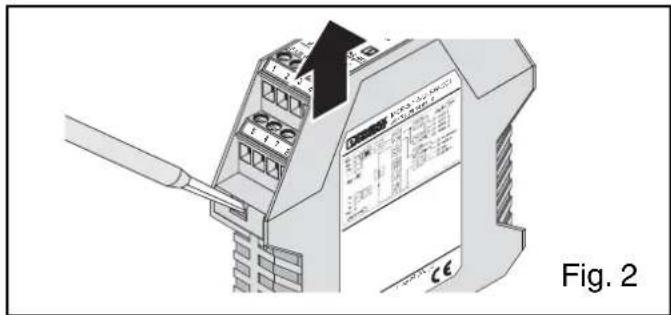

A l'aide d'un tournevis, déverrouillez de chaque côté la partie supérieure du boîtier avec l'électronique. Vous pouvez maintenant la faire coulisser d'environ 3 cm.

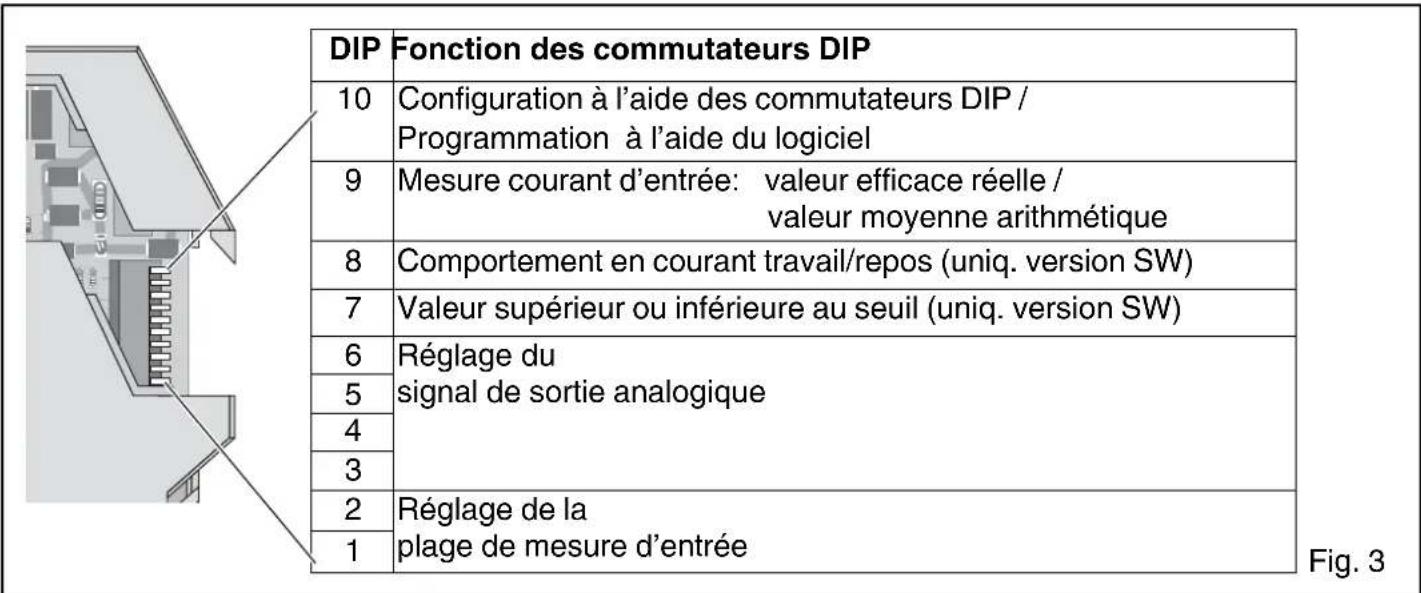

En plaçant le commutateur DIP 10 sur le mode configuration (Commutateur DIP 10 sur "OFF") tous les potentiomètres sont mis à l'état "actif".

Configuration par: DIP 10
Commutateurs DIP OFF
Logiciel (Commutateurs DIP (1-9) et position des potentiomètres indifférents)	ON

4.3.4. Configuration de la plage de courant d'entrée et de la méthode de mesure

(Réglage grossier à l'aide des commutateurs DIP)

Vous pouvez choisir: valeur efficace réelle ou valeur moyenne arithmétique!

Présélection du principe de mesure à l'aide du commutateur DIP 9:

Principe de mesure DIP 9
valeur efficace réelle	AC et DC sans reconnaissance signe polar.	OFF
valeur moyenne arithmétique	DC avec reconnaissance signe de polarité	ON

Valeur efficace réelle:

Selon la définition, la valeur efficace d'un courant alternatif correspond à la valeur permanente résultant des valeurs instantanées du courant, qui, dans une résistance ohmique, produit le même travail thermique qu'un courant continu de même grandeur. Valeur efficace réelle signifie simplement que les courants déformés et mixtes sont également saisis.

Valeur moyenne arithmétique:

La valeur moyenne arithmétique sert à mesurer des courants continus ou à filtrer le pourcentage continu d'un courant mixte. L'utilisation de cette valeur pour un courant alternativ symétrique conduirait à l'obtention d'une valeur de mesure égale à "0".

La valeur moyenne arithméthique permet de restituer à la sortie des courants continus bipolaires sous forme de signaux analogiques.

Exploitation optimale des plages de mesure

Plage de mesureMCR-S-1-5-...DCI	Potent. gain:- 25 %	Plage nomin.*:0 %	Potent. gain:+ 25 %	DIP 1 DIP 2
Entrée 1 A:0...0,2 A à 0...1,1 A	0...0,75 A	0...1,00 A	0... 1,10 A	OFF	OFF
	0...0,48 A	0...0,65 A	0... 0,81 A	OFF	ON
	0...0,30 A	0...0,40 A	0... 0,50 A	ON	OFF
	0...0,18 A	0...0,25 A	0... 0,31 A	ON	ON
Entrée 5 A:0...0,94 A à 0...5,5 A	0...3,75 A	0...5,00 A	0... 5,50 A	OFF	OFF
	0...2,43 A	0...3,25 A	0... 4,06 A	OFF	ON
	0...1,50 A	0...2,00 A	0... 2,50 A	ON	OFF
	0...0,94 A	0...1,25 A	0... 1,56 A	ON	ON
Entrée 10 A:0...4,87 A à 0...11 A	0...7,50 A	0...10,0 A	0... 11,00 A	OFF	OFF
	0...4,87 A	0 ... 6,5 A	0 ... 8,12 A	OFF	ON

Plage de mesureMCR-S-10-50-...DCI	Potent. gain:- 25 %	Plage nomin.*:0 %	Potent. gain:+ 25 %	DIP 1 DIP 2
0...9,5 A à 0...55 A	0...37,5 A	0...50,0 A	0... 55,0 A	OFF	OFF
	0...24,4 A	0...32,5 A	0... 40,6 A	OFF	ON
	0...15,0 A	0...20,0 A	0... 25,0 A	ON	OFF
	0...9,38 A	0...12,5 A	0... 15,6 A	ON	ON

* La plage nominale est étalonnée!

4.3.5. Configuration de la sortie analogique

		DIP 3	DIP 4	DIP 5	DIP 6
Sortie	0...20 mA	OFF	OFF	OFF	OFF	OFF
	20... 0 mA	OFF	OFF	OFF	ON	ON
	4...20 mA	OFF	OFF	ON	OFF	OFF
	20... 4 mA	OFF	OFF	ON	ON	ON
	0...10 V	OFF	ON	OFF	OFF	OFF
	10... 0 V	OFF	ON	OFF	ON	ON
	0... 5 V	OFF	ON	ON	OFF	OFF
	5... 0 V	OFF	ON	ON	ON	ON
	1... 5 V	ON	OFF	ON	OFF	OFF
	5... 1 V	ON	OFF	ON	ON	ON
	-10... 10 V	ON	ON	OFF	OFF	OFF
	10...-10 V	ON	ON	OFF	ON	ON
	-5... 5 V	ON	ON	ON	OFF	OFF
	5... -5 V	ON	ON	ON	ON	ON

4.3.6. Configuration de la sortie détecteur de seuil

Le réglage de la sortie à transistor ou à relais des versions à détecteur de seuil

(MCR-S-...-SW-DCI) se fait après avoir étalonné la plage de mesure d'entrée et la sortie analogique.

Réglage du seuil:

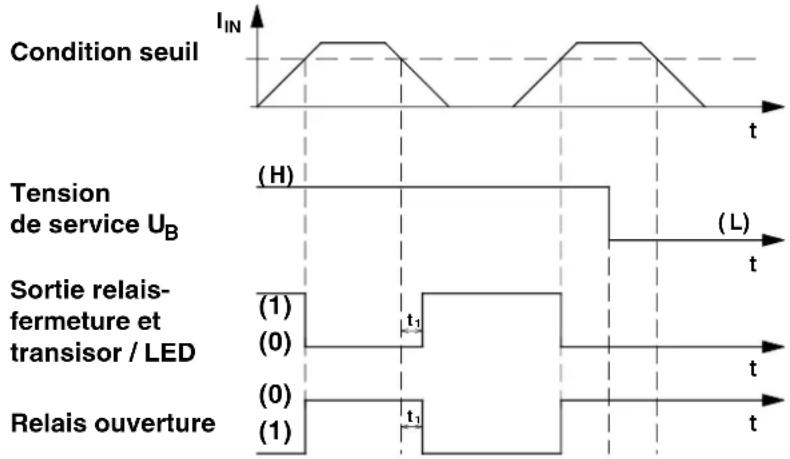

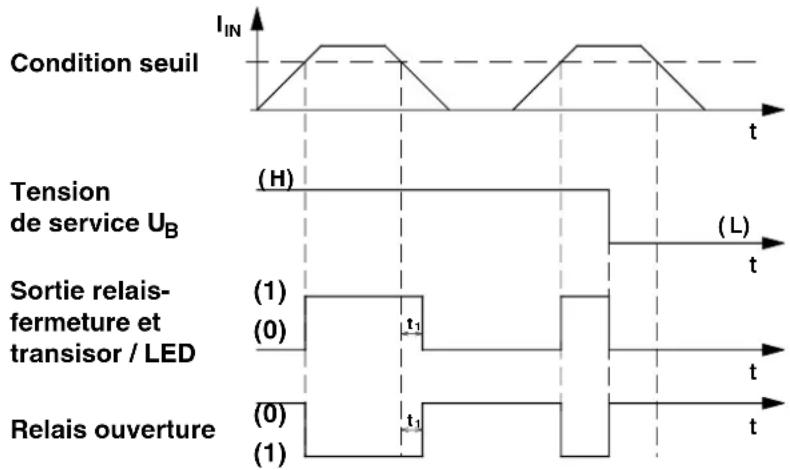

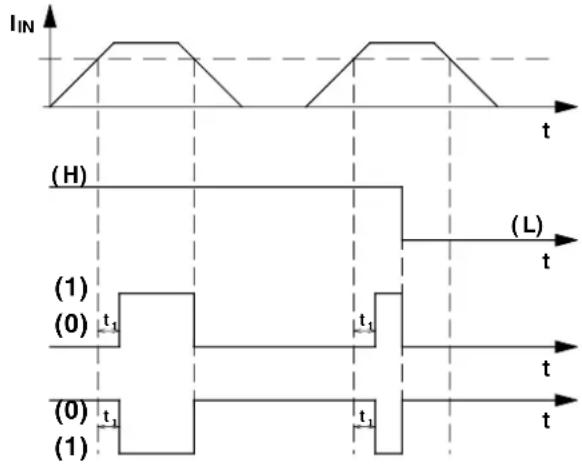

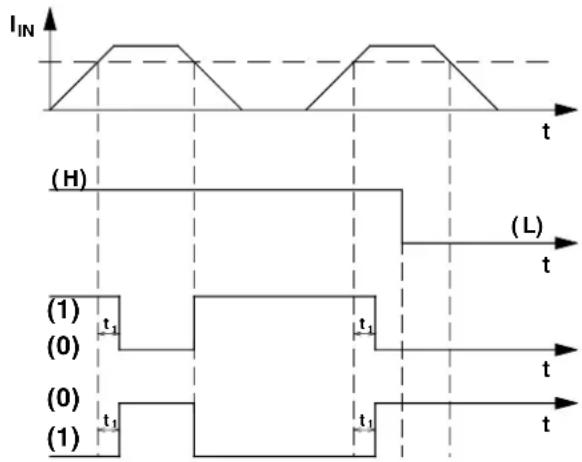

Le graphique ci-contre (figura 4, p. 43) illustre quatre possibilités de commutation de la sortie à transistor ou à relais. L'identification des comportements en service se fait en fonction du principe courant de repos / de travail et du déclenchement pour une valeur inférieure ou une valeur supérieure au seuil.

Selon les besoins, on réglera le comportement en service à l'aide des commutateurs DIP 7 et 8.

Diagramme fonctionnel	Comportement en service de la sortie relais / transistor	DIP 7	DIP 8
Figure 1	A commande courant travail pour valeur sup. au seuil	OFF	OFF
Figure 2	A commande courant travail pour valeur inf. au seuil	ON	OFF
Figure 3	A commande courant repos pour valeur sup. au seuil	OFF	ON
Figure 4	A commande courant repos pour valeur inf. au seuil	ON	ON

1) À commande par courant de travail pour valeur supérieure au seuil

2) À commande par courant de travail pour valeur inférieure au seuil

3) À commande par courant de repos pour valeur supérieure au seuil

4) À commande par courant de repos pour valeur inférieure au seuil

(0) ≅ Contact fermeture et transistor ouverts / contact ouverture fermé / LED éteinte
(1) ≡ Contact fermeture et transistor fermés / contact ouverture ouvert / LED allumée
t_1 réglage à l'aide du logiciel et des potentiomètres. Fig.4

4.3.7. Réglage fin du transducteur

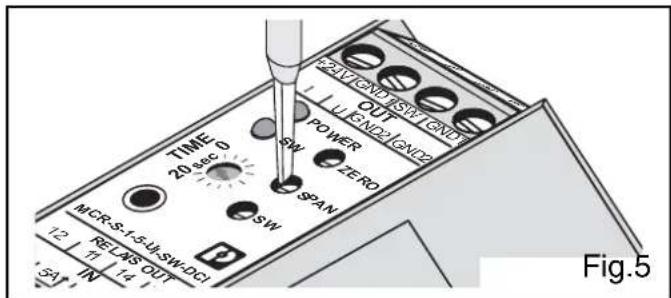

Après avoir procédé au réglage grossier de la plage du courant d'entrée et présélectionné le signal de sortie, il faut fermer le module et le raccorder aux lignes de signaux et à la tension de service conformément au chapitre "4.1. Branchement électrique".

L'allumage de la LED verte (témoin tension de service) indique la présence de la tension de service de 20...30 V DC.

ATTENTION :

En installant le MCR-S-1-5-...-DCI veillez à utiliser le BJ d'entrée du signal correspondant à votre plage de mesure !

Plaged’entréedu signal	Bloc dejonctiond’entrée	Bloc dejonctionpour la mass
1 A 7	8
5 A 6	8
10 A 5	8

Avant de procéder à l'étalonnage, respecter un temps de préchauffage du module de 2 minutes.

4.3.7.1. Sortie analogique

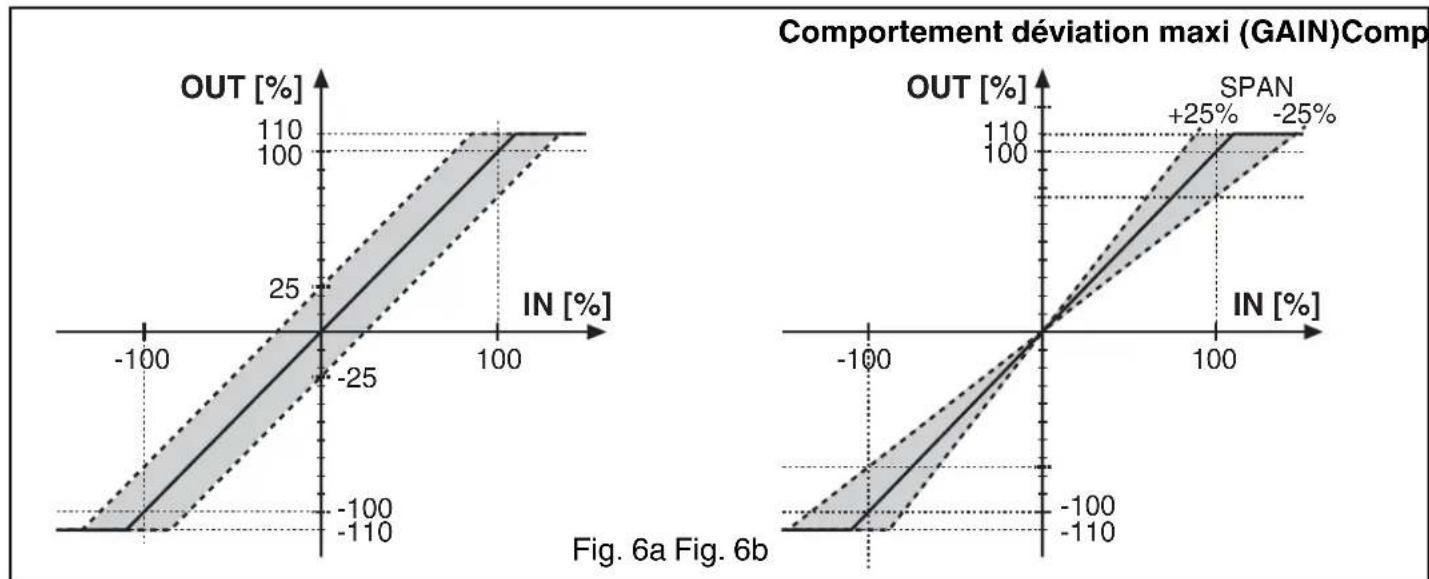

Les comportements ZERO et GAIN (±25%) sont illustrés dans les graphiques ci-dessous:

• Potentiomètre ZERO pour

l'étalonnage de l'origine.

• Potentiomètre GAIN pour

l'étalonnage de la déviation maxi.

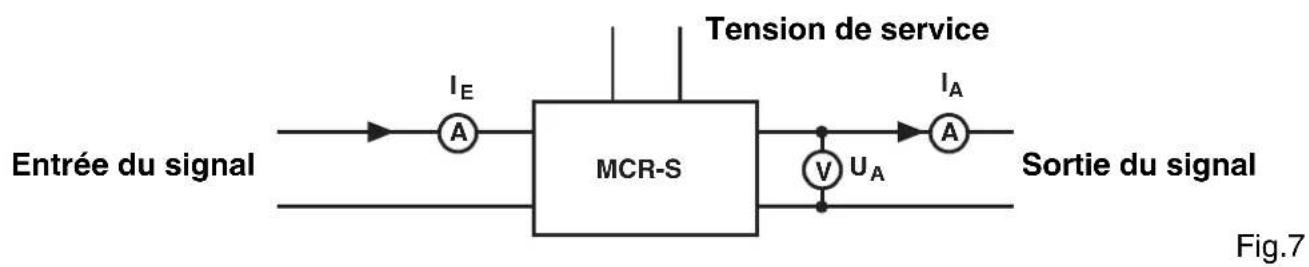

Structure de l'étalonnage:

• Après avoir raccordé la tension de service et les lignes de signaux, il faut étalonner l'origine (ou Offset). Pour cela, il ne doit pas y avoir de signal en entrée ( I_E = 0 ).
• La sortie analogique doit correspondre à un signal de sortie présélectionné dans le tableau du chapitre 6.3.5. Toute inexactitude doit être compensée à l'aide du potentiomètre ZERO.

- Pour étalonner la déviation max. de la plage de mesure, il faut, autant que possible, utiliser par défaut un courant de la valeur de la déviation max. Si cela n'est pas possible, on utilisera l'une des formules suivantes:

Exemple: Le transducteur doit être configuré sur la base des valeurs suivantes :

Plage de mesure d'entrée: 0...5 A I ME = 5 A

Plage de mesure de sortie: 0...20 mA I _0 = 0 mA I MA = 20 mA

Courant constant spécifié p. la configuration : I_E=3A

$$ \boxed { \begin{array}{c} I _ {A} = I _ {0} + \left(\frac {I _ {E}}{I _ {M E}} * (I _ {M A} - I _ {0})\right) \ U _ {A} = U _ {0} + \left(\frac {I _ {E}}{I _ {M E}} * (U _ {M A} - U _ {0})\right) \end{array} } $$

Le courant de sortie calculé doit être étalonné sur I_A = 12 mA à l'aide du potentiomètre GAIN.

Si l'on utilise la sortie tension, m la même procédure d'étalonnage est requise.

4.3.7.2. Sortie valeur de seuil

On spécifie pour le module un courant par défaut correspondant à la valeur de seuil.

Placer le potentiomètre TIME sur "0 s" et tourner le potentiomète SW en suivant la procédure d'étalonnage suivante (selon l'illustration 4, page 34):

• Figure 1: Tourner le potentiomètre SW jusqu'à ce que la LED SW s'allume.
• Figure 2: Tourner le potentiomètre SW jusqu'à ce que la LED SW s'éteigne.
• Figure 3: Tourner le potentiomètre SW jusqu'à ce que la LED SW s'éteigne.
• Figure 4: Tourner le potentiomètre SW jusqu'à ce que la LED SW s'allume.

Afin d'éviter que l'étage de sortie binaire ne commute sous l'effet d'une surintensité transitoire, on réglera un temps de suppression du seuil à l'aide du potentiomètre TIME. Si la surintensité dure plus longtemps que le temps de suppression réglé, le comportement de commutation présélectionné sera activé. La plage de réglage possible est comprise entre 0 et 20 secondes.

Lorsque la LED jaune du détecteur de seuil s'allume (témoin d'état relais et transistor) le contact fermeture du contact inverseur est fermé et son contact ouverture ouvert. Le ransistor est rendu conducteur.

4.4. Progiciel (Adaptateur)

La programmation du module peut se faire, à la place de la configuration à l'aide des commutateurs DIP, au moyen du logiciel MCR/PI-CONF-WIN (Réf. 2814799).

Ce logiciel offre les fonctions suivantes:

• Entrée de tous les paramètres de configuration dans le calculateur
• Mise en mémoire des paramètres entrés, depuis le calculateur dans le transducteur
• Vidage (déchargement) des paramètres présents dans le module
• Enregistrement des paramètres sous une unité de votre choix
• Création d'une étiquette latérale
• Impression des paramètres programmés du module
• Affichage sous forme de diagramme à barres
• Fonction Monitoring
• Possibilité d'entrer des caractéristiques utilisateur

Le programme peut être exécuté sous Windows 95™, 98™, ME™, NT™, 2000™ et XP™.

Pour relier le calculateur au transducteur, on se sert d'un convertisseur d'interface MCR-TTL/RS232-E (Réf. 2814388). Ce convertisseur est équipé d'un connecteur stéréo à cliquet d'un côté pour le raccordement au transducteur et d'un connecteur SUB-D femelle à 25 pôles de l'autre pour le raccordement au calculateur. Il convient en outre de prévoir, côté calculateur, un câble d'adaptation pour passer du connecteur SUB-D 25 pôles à celui à 9 pôles (Réf. 2761295).

5. Exemples d'application

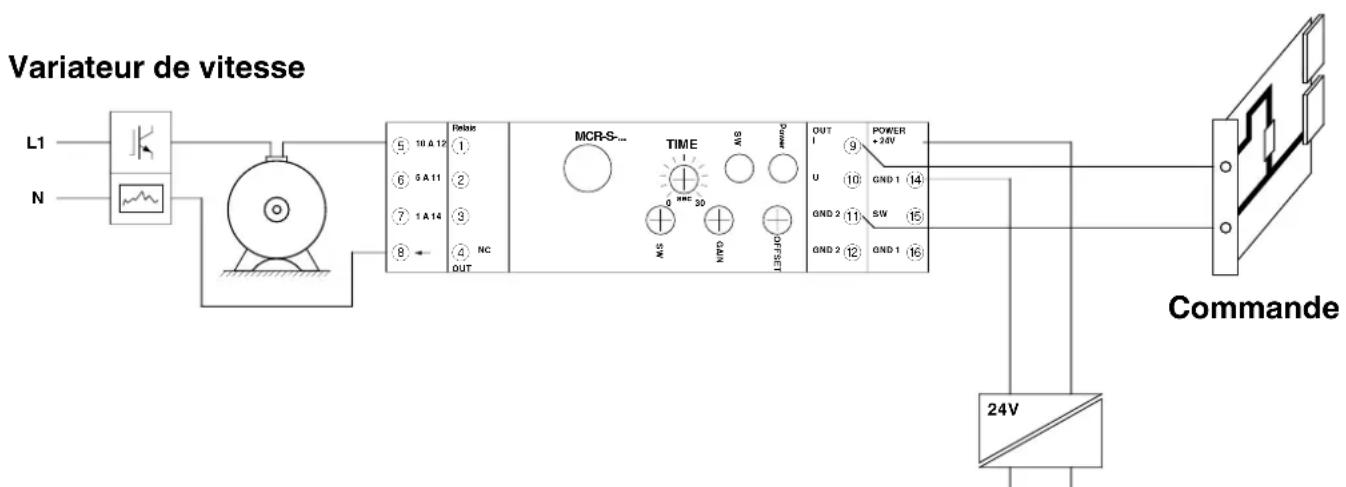

5.1. Mesure de courants d'un moteur

En utilisant des Modules MCR-S dans une ou plusieurs phases du moteur, il est possible de réaliser ce que l'on appelle un monitoring (surveillance) de moteur (Fig.8).

Le transducteur MCR est en mesure d'envoyer à la commande ou au personnel chargé de la maintenance des signaux normalisés appropriés.

Grâce à la valeur efficace réelle, il est à même de mesurer des courants continus, alternatifs ou déformés. Il peut même saisir des courants haute intensité jusqu'à 400 Hz.

Tension secteur
Fig.8

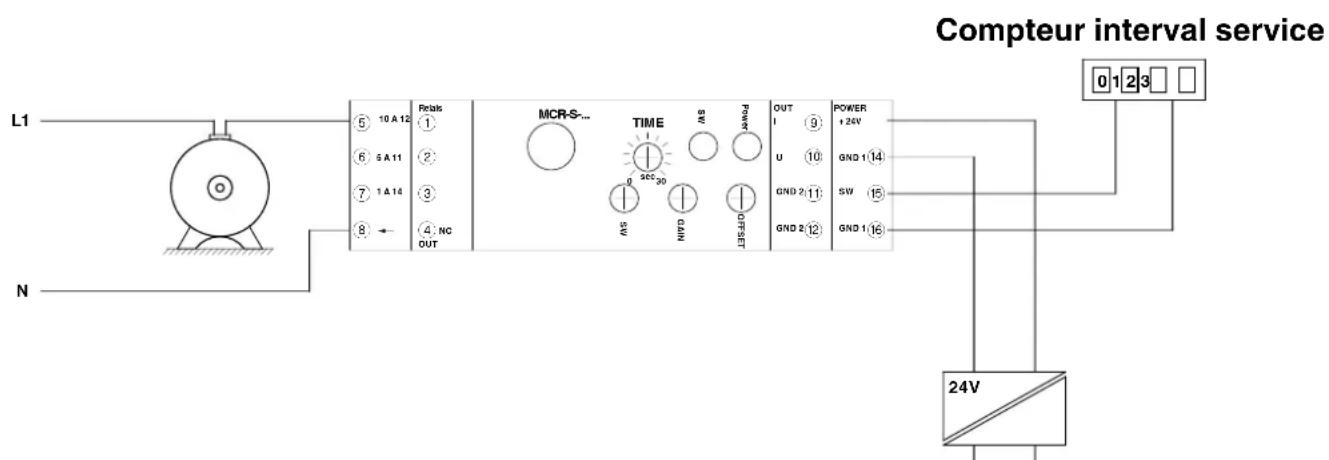

5.2. Daisie de pointes de charge du courant moteur

Les gros moteurs industriels doivent être révisés et entretenus à intervalles réguliers.

En installant un transducteur MCR dans une phase de l'alimentation du moteur, il devient par exemple possible d'utiliser la sortie relais/transistor pour générer des impulsions qui peuvent être saisies facilement par un compteur (Fig.9). Le personnel chargé du servicve peut alors opérer une maintenance efficace sur la base des démarrages et des pointes de charge, d'après le nombre des dépassements (maintenance préventive conditionnelle).

Tension secteur
Fig.9

5.3. Surveillance de systèmes d'éclairage

On peut utiliser les transducteurs de courant MCR pour surveiller les éléments d'éclairage.

En cas de dépassement, vers le haut ou le bas, de l'intensité du courant d'un circuit après le temps d'enclenchement supprimé, il y a un défaut dans le circuit de l'éclairage. Si le circuit tombe en panne, cet état peut être signalé à une unité de commande, et le système de secours est mis en marche. Cette même procédure peut être utilisée pour d'autres appareils consommateurs d'énergie.

1. Caractéristiques techniques

Type / Réf. MCR-S-1-5-UI-... MCR-S-10-50-UI-...
MCR-S-...-UI-DCI/...	2814634	2814647
MCR-S-...-UI-DCI-NC	2814715	2814728
MCR-S-...-UI-SW-DCI/...	2814650	2814663
MCR-S-...-UI-SW-DCI-NC	2814731	2814744
Entrée mesure
Courant d'entrée (courants continus, alternatifs ou déformés)	0...0,2 A à 0...11 A 0...9,5 A à 0...55 A
Plage de fréquence pour grandeurs alternatives	15 Hz ... 400 Hz	15 Hz ... 400 Hz
Mode de raccordement BJ à vis	2,5 mm^2	Connexion enfichée 10,5 mm
Surintensité max. perm. admis. 2 x l	Nom	fonction du conducteur enfiché
Surintensité max. admis. 1 s 20 x l	Nom
Sortie
Courant de sortie / Charge 0(4)...20 mA / < 500 Ω
Tension de sortie / Charge 0(2)...10 V/ > 10 kΩ	0(1)...5 V/ > 10 kΩ±10 V, ±5 V/ > 10 kΩ≤ 500 Ω / ≥ 500 Ω
Sortie de commande uniq. version ...-SW-...
Sortie à relais 1 inverseur
Matériel du contact AgSnO, or dur
Tension de commut. max. 30 V AC/36 V DC	1)
Intensité max. admissible	50 mA 1)
Sortie à transistor	Sortie PNP
Intensité max. transistor	80 mA
Tension de sortie si évènement	1 V en dessous tension alim.
Réglage valeur de seuil	1% à 110%
Temps de suppression	0,1 ... 20 s
Affichage d'état	LED jaune
Autres caractéristiques	MCR-S-1-5-UI-...	MCR-S-10-50-UI-...
Tension d'alimentation 20...30 V DC	20...30 V DC
Consom. courant (sans charge)	env. 40 mA (version SW: env. 50 mA)
Erreur de transmission de la valeur nominale de la plage dans les conditions nominales :	< 0,5%	< 0,5%
Plage de mesure	0...1 A / 5 A / 10 A	0...50 A
Courbe de réponse de la valeur nominale de la plage de mesure	2 %	0,8 %
Forme du signal d'entrée	50 Hz-Sinusoïdale	50 Hz-Sinusoïdale
Méthode de mesure	valeur efficace réelle	valeur efficace réelle
Température ambiante	23 °C	23 °C
Tension d'alimentation	24 V DC	24 V DC
Coefficient de température	typ. 0,025%/K	typ. 0,025%/K
Vitesse de mesure AC	5 mesures / s	5 mesures / s
	40 mesures / s	40 mesures / s

1. Caractéristiques techniques

Isolement sécurisé• E/S (analog.), E/S (relais) 2), E/S (transistor), E/A	selon EN 50 178, EN 61 010:300 V AC par rapport à la terre 3)
Tension d'essai:• E/S (analog.), E/S (relais), E/S (transistor), E/A• S (analog.) / S (relais), S (relais) / S (transistor)• S (analog.) / S (transistor), S (analog.) / A	4 kV, 50 Hz, 1 min.4 kV, 50 Hz, 1 min.500 V, 50 Hz, 1 min.
Catégorie de surtension III
Degré de pollution 2
Température ambiante Service Stockage	-20 °C à +60 °C-40 °C à +85 °C
Temps de préchauffage > 2 min.
Signal "Prêt" LED verte
Degré de protection IP20
Emplacement / Montage indifférent
Dimensions (I / H / P) en mm 22,5 / 99 / 114,5
Section des conducteurs 0,2 - 2,5 mm	2 (AWG 24-14)
Matériau du boîtier Polyamide PA, non renforcé

1) En cas de dépassement des valeurs maxi. indiquées, la couche d'or sera endommagée! Il faudra par la suite utiliser les tensions et courants de commutation max. suivants: 250 V AC/DC; 2A.
2) E ≅ Entrée / S ≅ Sortie / A ≅ Alimentation
3) Convient pour des mesures dans les résaux triphasés 400 V AC.

Conformité / Homologations C€

Conformité à la directive basse tension 2006/95/CE
Conformité	à la directive CEM	2004/108/CE
Immunité	selon	EN 61000-6-2
Emission	selon	EN 61000-6-4

Homologation UL

PROCESS CONTROL EQUIPMENT FOR HAZARDOUS LOCATIONS

LISTED 31ZN

Cl. I, Zn. 2, AEx nC IIC T6 / Ex nC IIC T6

A) Les équipements électriques conviennent uniquement aux applications en atmosphères explosibles (classe I, division 2, groupe A,B,C,D) et non aux applications en atmosphères non explosibles.
B) Le remplacement des composants peut remettre en cause l'utilisation en atmosphères explosibles (classe I, division 2/zone 2).
C) Le retrait ou l'enfichage des équipements électriques est autorisé seulement lorsque l'alimentation en tension est désactivée ou que l'on a créé une atmosphère non explosive !
