BT-TS 1500 U - Scie électrique EINHELL - Notice d'utilisation et mode d'emploi gratuit

Marque	Einhell
Modèle	BT-TS 1500 U
Type de produit	Scie à table électrique
Tension d'alimentation	230 V ~ 50 Hz
Puissance	1500 W (S6 40%)
Vitesse à vide	5700 min⁻¹
Lame de scie	∅ 250 x 30 mm, 24 dents en carbure
Hauteur de coupe max (90°)	75 mm
Hauteur de coupe max (45°)	48 mm
Dimensions de la table	640 x 446 mm
Dimensions table supplémentaire	640 x 250 mm (gauche/droite)
Raccord d'aspiration	∅ 36 mm
Poids net	24,3 kg
Poids brut	27,5 kg
Dimensions de l'emballage	730 x 590 x 335 mm
Code-barres	4006825 541304
Protection de lame	Avec dispositif d'évacuation des éclats
Guide parallèle	Avec rail en aluminium et loupe pour échelle
Guide transversal	Avec échelle d'angle
Réglages	Angle et hauteur de lame
Élargissements de table	2 pièces
Poussoir	Avec serre-joint
Accessoires optionnels	Lames 48, 60, 80 dents

FOIRE AUX QUESTIONS - BT-TS 1500 U EINHELL

Comment changer la lame de la scie BT-TS 1500 U ?

Débranchez l'appareil. Retirez le protecteur de lame. Utilisez une clé pour desserrer l'écrou de la lame. Remplacez la lame et resserrez l'écrou. Remontez le protecteur. Consultez la notice pour plus de détails.

Comment régler la hauteur de coupe ?

Tournez la molette de réglage de hauteur située sur le côté de la machine. La hauteur maximale est de 75 mm à 90° et 48 mm à 45°.

Comment régler l'angle de la lame ?

Desserrez le levier de blocage d'angle. Inclinez la lame selon l'angle souhaité (0 à 45°) et resserrez le levier. Utilisez l'échelle d'angle pour plus de précision.

Comment utiliser le guide parallèle ?

Fixez le guide parallèle sur la table. Ajustez la distance par rapport à la lame à l'aide de la loupe et de l'échelle. Serrez-le fermement avant de couper.

Quel type de lame utiliser en remplacement ?

Utilisez des lames TCT de diamètre 250 mm avec alésage 30 mm. Einhell propose des lames 24, 48, 60 et 80 dents en accessoires.

Comment brancher un aspirateur sur la scie ?

Connectez le tuyau d'aspiration (diamètre 36 mm) au raccord d'aspiration situé à l'arrière de la machine. Cela réduit la poussière lors de la coupe.

Quelles sont les mesures de sécurité importantes ?

Toujours porter des lunettes de protection et des gants. Utilisez le protège-lame et le poussoir pour les petites pièces. Ne jamais retirer les dispositifs de sécurité.

Comment nettoyer la scie après utilisation ?

Débranchez l'appareil. Aspirez la sciure de la table et du compartiment lame. Nettoyez les guides avec un chiffon sec. Vérifiez l'état de la lame régulièrement.

La scie peut-elle couper des matériaux autres que le bois ?

Elle est conçue principalement pour le bois. Avec une lame adaptée, vous pouvez couper des plastiques tendres. Consultez la notice pour les matériaux autorisés.

Où trouver les accessoires et pièces de rechange ?

Les accessoires (lames, etc.) sont disponibles auprès des revendeurs Einhell ou en ligne. Référez-vous aux numéros d'article indiqués dans la notice.

MODE D'EMPLOI BT-TS 1500 U EINHELL

Abstract geometric logo with white letter 'E' on red background (no text or symbols)

Einhell

BLUE

BT-TS 1500 U

Table Saw

Art.-No. 43.407.53

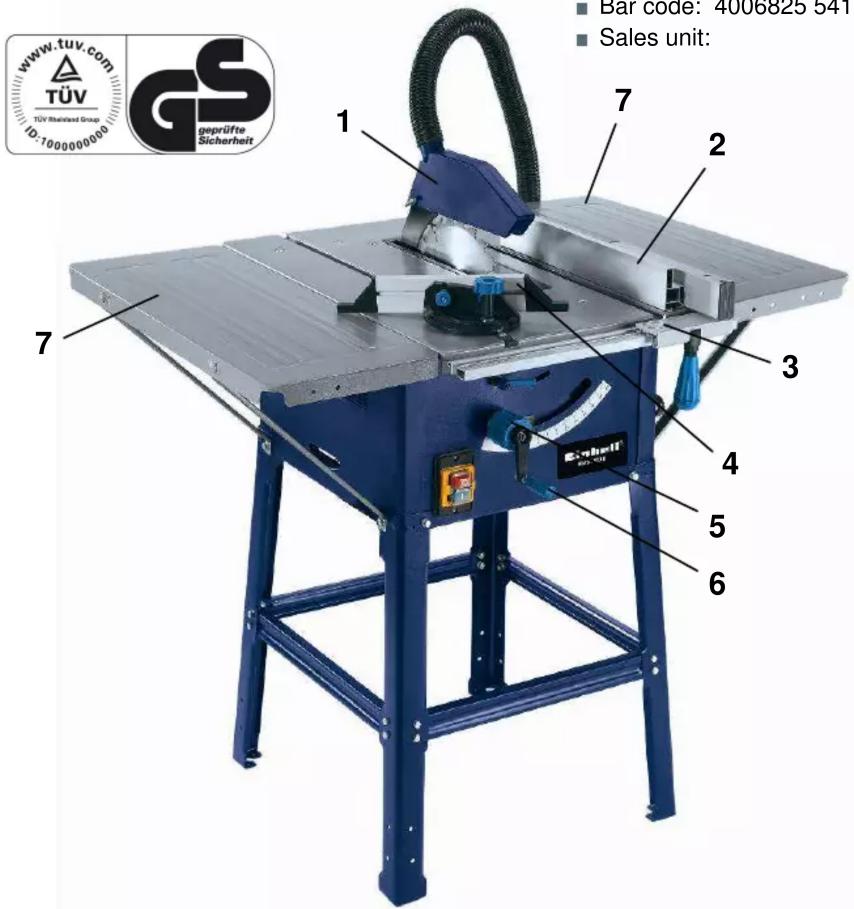

Features

■ Saw blade protection with splinters exhaust device (1)
■ Parallel guide with aluminium rail (2)
■ Loupe for number scale (3)
■ Push stick with clamp
■ Cross fence with angle scale (4)

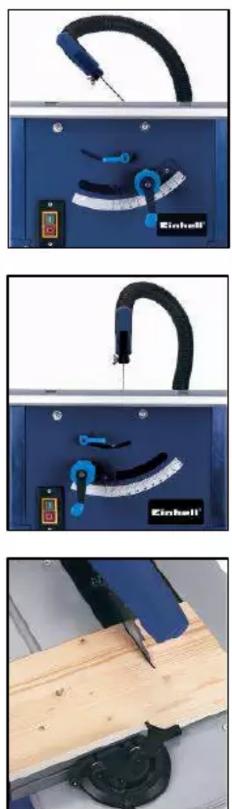

■ Saw blade angle adjustment (5)
■ Saw blade height adjustment (6)
■ 2x table broadening (7)
■ Powder-coated housing
■ Carbide tipped saw blade

Technical Data

■ Mains: 230 V \~ 50 Hz
■ Power: 1,500 W S6 40%
■ Idle speed: 5,700 min -1
■ TCT saw blade / teeth: ∅ 250 x ∅ 30 mm 24 teeth
■ Cutting height max. 90° / 45°: 75 mm / 48 mm
■ Table size: 640 x 446 mm
■ Size additional table (left/right): 640 x 250 mm
■ Connection dust extraction: ∅ 36 mm
■ Net weight: 24.3 kg
■ Gross weight: 27.5 kg
- Packing dimensions: 730 x 590 x 335 mm
■ Bar code: 4006825 541304
■ Sales unit: 1 pc

As special accessories available:

TCT saw blade

250 x 30 mm 24 T

TCT saw blade

250 x 30 mm 48 T

TCT saw blade

250 x 30 mm 60 T

Art.-No.: 43.111.10

Bar code: 4006825 431223

Art.-No.: 43.111.11

Bar code: 4006825 431230

Art.-No.: 43.111.13

Bar code: 4006825 503166

TCT saw blade PRO

250 x 30 mm 80 T, Alu case

TCT saw blade PRO

250 x 30 mm 80 T

Art.-No.: 45.021.52

Bar code: 4006825 538922

Art.-No.: 45.021.53

Bar code: 4006825 538939
