Type de produit	Scie circulaire sur table
Marque	Einhell
Modèle	BT-TS 1500
Référence	43.407.72
Alimentation	230 V ~ 50 Hz
Puissance nominale / S6 (40%)	1 200 W / 1 500 W
Vitesse à vide	5 700 min⁻¹
Lame de scie (diamètre × alésage × épaisseur)	∅ 250 × ∅ 30 × 2,8 mm
Nombre de dents de la lame	24
Hauteur de coupe max. à 90°	73 mm
Hauteur de coupe max. à 45°	65 mm
Dimensions de la table principale	630 × 445 mm
Dimensions des tables supplémentaires (x2)	620 × 250 mm chacune
Diamètre de raccordement d'aspiration	35 mm
Poids net / brut	25,0 kg / 27,4 kg
Dimensions du colis	680 × 570 × 350 mm
Fonctions principales	Protection lame avec éjection des éclats, guide parallèle avec rail aluminium, loupe pour échelle numérique, poussoir avec serre-joint, guide transversal avec échelle d'angle, réglage d'angle et de hauteur de lame, cadre inférieur anti-basculement, extensions de table
Caractéristiques supplémentaires	Boîtier laqué poudre, lame carbure, aspiration des poussières
Entretien et nettoyage	Nettoyer régulièrement la lame et les guides, aspirer la sciure, lubrifier les parties mobiles
Sécurité	Protection lame réglable, dispositif anti-basculement, poussoir inclus
Pièces détachées disponibles	Lames TCT 24, 36, 48, 60 dents (réf. 43.111.10, 45.020.37, 43.111.11, 43.111.13)

FOIRE AUX QUESTIONS - BT-TS 1500 EINHELL

Comment régler la hauteur de la lame ?

Utilisez la molette de réglage de hauteur (repère 8). Tournez-la pour monter ou descendre la lame. La hauteur maximale à 90° est de 73 mm et à 45° de 65 mm.

Comment changer la lame de la scie ?

Débranchez l'appareil. Retirez le capot de protection. Bloquez l'arbre de la lame à l'aide de la clé fournie. Dévissez l'écrou central, retirez l'ancienne lame et installez la nouvelle en respectant le sens de rotation. Revissez l'écrou et remettez le capot.

Comment utiliser le guide parallèle ?

Fixez le guide parallèle (repère 2) sur la table à l'aide des molettes. Réglez la distance par rapport à la lame à l'aide de l'échelle et de la loupe (repère 3). Serrez les molettes pour bloquer le guide.

Quelle est la puissance de la scie ?

La puissance nominale est de 1 200 W. En service intermittent S6 (40% de temps de coupe), elle peut atteindre 1 500 W.

Quels accessoires sont disponibles en option ?

Des lames TCT supplémentaires avec différents nombres de dents : 24 dents (réf. 43.111.10), 36 dents (45.020.37), 48 dents (43.111.11) et 60 dents (43.111.13).

Comment brancher l'aspiration des poussières ?

Raccordez un aspirateur externe à la buse d'extraction de diamètre 35 mm située à l'arrière de la machine. Utilisez l'adaptateur fourni si nécessaire.

Quelles sont les dimensions de la table ?

La table principale mesure 630 x 445 mm. Les deux tables supplémentaires (gauche et droite) mesurent chacune 620 x 250 mm, ce qui porte la surface totale à environ 1,27 m².

Quel est le poids de la machine ?

Le poids net est de 25,0 kg et le poids brut (avec emballage) de 27,4 kg.

À quelle vitesse tourne la lame ?

La vitesse à vide est de 5 700 tr/min.

Comment nettoyer la scie ?

Débranchez la machine. Utilisez un aspirateur ou une brosse pour enlever la sciure. Nettoyez la lame avec un chiffon humide et un détergent doux. Lubrifiez les guides et les mécanismes de réglage avec une huile légère.

MODE D'EMPLOI BT-TS 1500 EINHELL

Abstract geometric logo design with white letter 'E' on red background (no text or symbols)

Einhell

BLUE

BT-TS 1500

Table Saw

Art.-No. 43.407.72

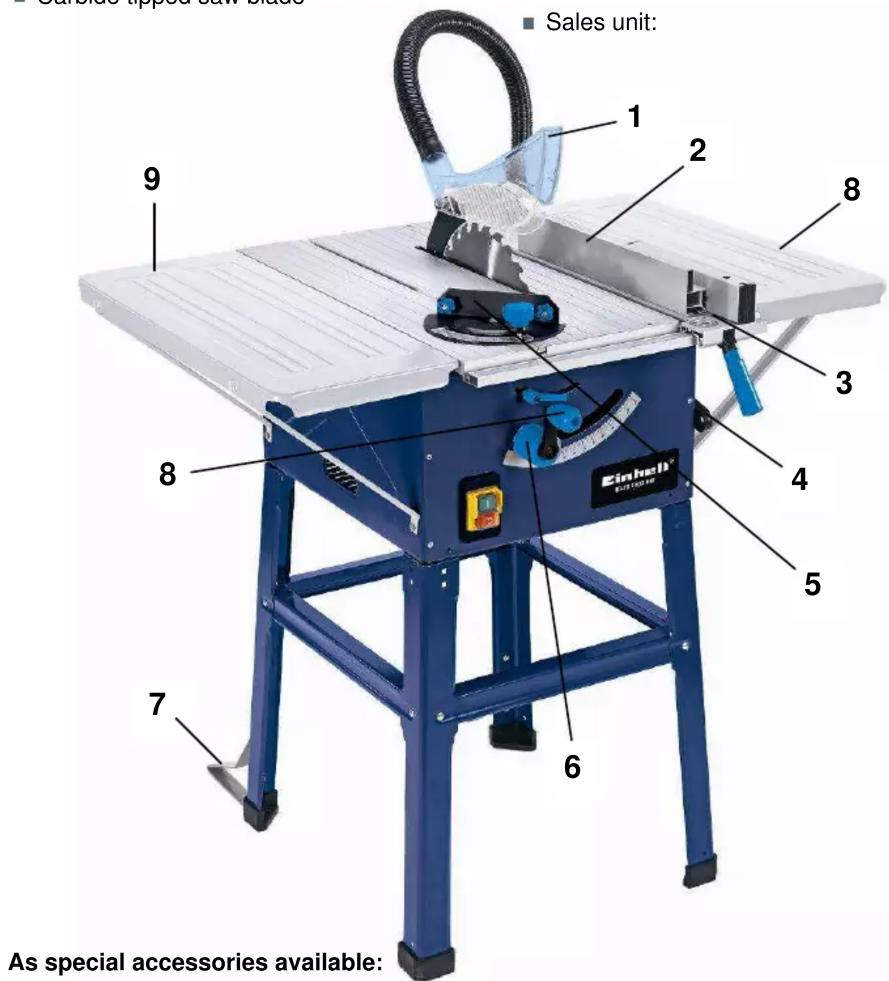

Features

■ Saw blade protection with splinters exhaust device (1)
■ Parallel guide with aluminium rail (2)
■ Loupe for number scale (3)
■ Push stick with clamp (4)
■ Cross fence with angle scale (5)
■ Saw blade angle adjustment (6)
■ Under frame with tilting protection (7)
■ Saw blade height adjustment (8)
■ 2x table broadening (9)
■ Powder-coated housing
■ Carbide tipped saw blade

Technical Data

■ Mains: 230 V \~ 50 Hz
■ Power: 1,200 W (1,500 W S6 40%)
■ Idle speed: 5,700 min
■ TCT saw blade / teeth: ∅ 250 x ∅ 30 x 2.8 mm / 24 teeth
■ Cutting height max. 90° / 45°: 73 mm / 65 mm
■ Table size: 630 x 445 mm
■ Size additional table (left/right): 620 x 250 mm
■ Connection dust extraction: ∅ 35 mm
■ Net weight: 25.0 kg
■ Gross weight: 27.4 kg
■ Packing dimensions: 680 x 570 x 350 mm
■ Bar code: 4006825 562521
■ Sales unit: 1 pc

Sears & Apparel: Cam Blades Sales unit: 1 2 8 3 4 5 6 7 8 9 Einhell® As special accessories available:

TCT saw blade

250 x 30 mm 24 T

TCT saw blade

250 x 30 mm 48 T

Art.-No.: 43.111.10

Bar code: 4006825 431223

Art.-No.: 43.111.11

Bar code: 4006825 431230

TCT saw blade

250 x 30 mm 36 T

TCT saw blade

250 x 30 mm 60 T

Art.-No.: 45.020.37

Bar code: 4006825 456141

Art.-No.: 43.111.13

Bar code: 4006825 503166
