Blues Junior IV - Ampli guitare FENDER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur pour guitare électrique
Marque	Fender
Modèle	Blues Junior IV
Dimensions (H x L x P)	41 cm x 46 cm x 25 cm
Poids	14,1 kg
Alimentation	Secteur, consommation 180 W, tension adaptée (voir plaque arrière)
Puissance de sortie	15 W RMS sous 8 Ω
Impédance d'entrée	1 MΩ
Haut-parleur	1 × Celestion® A-TYPE 12" (31 cm), 8 Ω
Lampes de préamplification	3 × 7025/12AX7A/ECC83
Lampes de sortie	2 × EL84/6BQ5
Réglages	INPUT, VOLUME, FAT (switch), TREBLE, BASS, MIDDLE, MASTER, REVERB
Fonctions spéciales	Reverb à ressort, Boost FAT activable par pédalier
Entrées	1 × jack 6,35 mm (INPUT)
Sorties	1 × jack haut-parleur 8 Ω, 1 × jack pédalier
Accessoires inclus	Pédalier à 1 contacteur (réf. 0994049000)
Housse de protection (optionnelle)	Réf. 0054912000
Sécurité	Fusible interne (remplacement par technicien agréé), plaque anti-vibration
Entretien et nettoyage	Débrancher avant entretien ; confier le remplacement des lampes et du fusible à un technicien agréé

FOIRE AUX QUESTIONS - Blues Junior IV FENDER

Comment brancher ma guitare à l'amplificateur Blues Junior IV ?

Branchez simplement votre guitare dans l'entrée INPUT située sur la face avant à l'aide d'un câble jack 6,35 mm. Assurez-vous que l'ampli est éteint avant de brancher.

Comment régler le son pour obtenir une saturation naturelle ?

Augmentez le bouton VOLUME pour saturer le préampli, puis ajustez le MASTER pour le volume général. Utilisez les réglages TREBLE, BASS et MIDDLE pour affiner le timbre. Activez le switch FAT pour plus de gain et de sustain.

Que fait le bouton FAT et comment l'utiliser ?

Le bouton FAT accentue le gain du préampli pour obtenir plus de distorsion et de sustain. Appuyez dessus pour l'activer. Vous pouvez également utiliser un pédalier externe connecté au jack PÉDALIER pour l'activer au pied.

Puis-je utiliser un pédalier pour activer le FAT ?

Oui, un pédalier à 1 contacteur (réf. 0994049000) est inclus. Branchez-le dans le jack PÉDALIER à l'arrière. Lorsque le pédalier est connecté, le switch FAT sur la face avant est désactivé.

Comment remplacer les lampes EL84 ?

Les lampes de sortie EL84 doivent être remplacées par un technicien agréé. Notez les références et le code couleur (BLEU, BLANC ou ROUGE) des lampes d'usine pour choisir des lampes compatibles. Utilisez des lampes de même nombre (de 1 à 10) et de la même couleur pour éviter une re-polarisation.

Quel type de haut-parleur est intégré ?

Le Blues Junior IV est équipé d'un haut-parleur Celestion® A-TYPE de 12 pouces (31 cm) avec une impédance de 8 Ω.

Quelles sont les dimensions et le poids de l'ampli ?

L'amplificateur mesure 41 cm de hauteur, 46 cm de largeur et 25 cm de profondeur. Son poids est de 14,1 kg.

Comment entretenir mon amplificateur ?

Débranchez toujours l'ampli avant tout nettoyage. Utilisez un chiffon sec et doux. Pour les lampes ou le fusible interne, faites appel à un technicien agréé. La plaque anti-vibration sur les lampes de sortie doit être remise en place après remplacement.

Que faire si l'ampli ne s'allume pas ?

Vérifiez que le cordon secteur est bien branché et que la prise fonctionne. Si le fusible interne a sauté (cause probable), ne le remplacez pas vous-même. Confiez l'appareil à un technicien agréé pour diagnostic et réparation.

Puis-je connecter une enceinte externe ?

Oui, vous pouvez connecter une enceinte externe de 8 Ω via le jack SPEAKER à l'arrière. Assurez-vous qu'une charge de 8 Ω est toujours branchée lorsque l'ampli est sous tension pour éviter tout dommage.

MODE D'EMPLOI Blues Junior IV FENDER

Le Blues Junior IV est un ampli de 15 watts faisant figure de référence depuis très longtemps. C'est le compagnon idéal de tout guitariste nomade grâce à un son chaleureux et des caractéristiques versatiles, comme sa Reverb à ressort.

Caractéristiques :

• Circuit de préamplification modifié pour un son plus ample
• Reverb à ressort au son plus doux
• Haut-parleur Celestion® A-TYPE de 12"
• Pédalier à 1 contacteur inclus permettant d'activer un boost des médiums
  • Poignée avec renforts en acier
• Potentiomètres à pointeur couleur ivoire
• Texture et graphismes du panneau de réglages améliorés
• Protection du haut-parleur en tissus à l'aspect vieilli

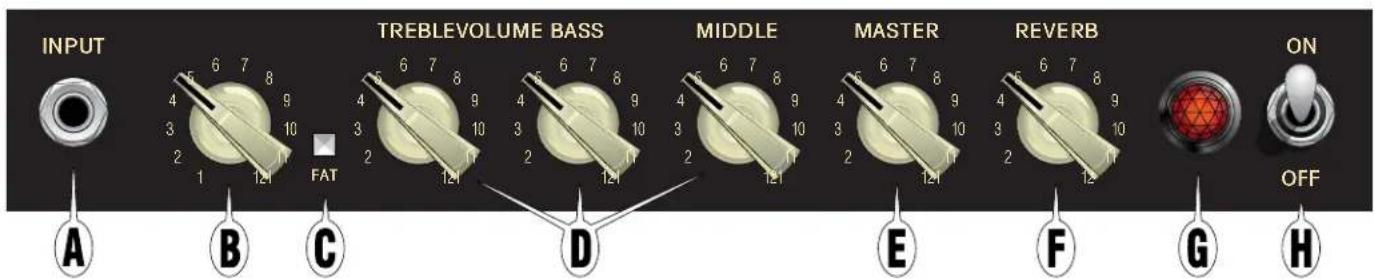

RÉGLAGES

A. INPUT: Reliez votre guitare à cette entrée.
B. VOLUME: Détermine le gain du préampli. Montez le Volume pour obtenir plus de distorsion et de Sustain. Baissez le réglage de Volume pour obtenir un son plus clair.
C. FAT: Appuyez sur la touche pour accentuer le gain du préampli et obtenir plus de distorsion et de Sustain. Vous pouvez utiliser un pédalier pour activer/désactiver la fonction FAT Boost au pied. Voir section (J) en page 7.
D. TREBLE/BASS/MIDDLE: Réglages de timbre du son de guitare.

E. MASTER: Volume sonore général de l'amplificateur. Utilisez le bouton MASTER pour régler le volume de l'amplificateur après avoir réglé le bouton VOLUME (déterminant le taux de saturation du préamplificateur.
F. REVERB: Détermine le niveau de la réverbération.
G. TÉMOIN LUMINEUX: S'allume lorsque l'amplificateur est sous tension.
H. INTERRUPTEUR ON/OFF: Place l'ampli sous/hors tension.

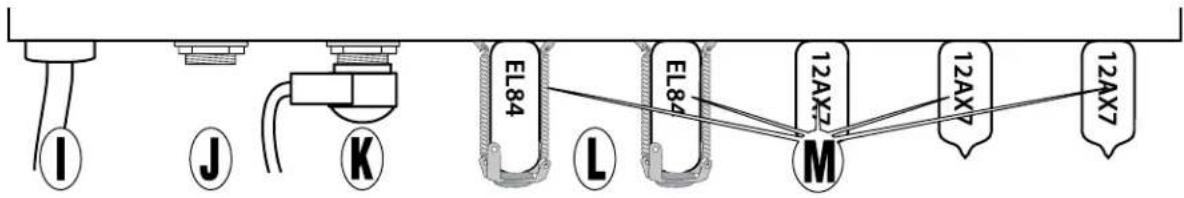

FACE ARRIÈRE

I. CORDON SECTEUR: Reliez la fiche à une prise secteur avec terre, dont la tension et la fréquence correspondent aux valeurs sérigraphiées à l'arrière de l'amplificateur.
J. JACK DE PÉDALIER: Connectez un pédalier pour activer/désactiver le circuit FAT Boost. La touche FAT (C) de face avant est inopérante lorsque vous connectez le pédalier.
K. JACK SPEAKER: Permet la connexion du haut-parleur interne ou d'une enceinte externe de 8Ω. Vous devez avoir une charge de 8Ω connectée en permanence à la sortie Jack Speaker lorsque l'ampli est sous tension pour lui éviter tout dommage.
L. PLAQUE ANTI-VIBRATION: Une plaque anti-vibration (gris clair) est installée sur les lampes de sortie pour minimiser leur vibration et la microphonie qui se développe avec leur usure. Cette plaque est compatible avec toutes les lampes de sortie du Blues Junior IV.
M. LAMPES: L'amplificateur Blues Junior IV est équipé des meilleures lampes, en provenance de divers fabricants dans le monde entier. Du fait du manque d'homogénéité dans l'offre disponible, le type de lampe utilisé dans chaque ampli peut changer sans préavis.

Lorsque vous remplacez les lampes EL84, prenez le temps de noter les références indiquées sur les lampes d'usine fournies avec l'amplificateur. Par exemple, la famille des

EL84, regroupe (entre autres) les modèles: GT-EL84-R, GT-EL84-S, ST-EL84-R, etc. L'installation d'un type différent nécessite des réglages effectués par un technicien qualifié pour éviter toute dégradation des performances et toute usure prématurée des lampes.

De plus, nos techniciens Fender testent et regroupent nos lampes de sortie EL84 selon les performances mesurées sur les bancs de mesure. Les lampes ainsi sélectionnées sont ainsi marquées de 1 à 10 ainsi qu'avec une couleur par famille, BLEU, BLANC ou ROUGE. Il est vivement conseillé d'utiliser une paire d'EL84 avec les mêmes références de couleur et de nombre que les lampes d'usine. Vous pouvez cependant utiliser des lampes dans la même famille de couleur dont le nombre de 1 à 10 varie de plus ou moins 1 par rapport à la valeur indiquée sur les lampes d'usine, sans avoir à re-polariser l'étage de sortie de l'amplificateur.

Si vous avez des questions, consultez votre revendeur ou votre réparateur Fender.

N. FUSIBLE (NON REPRÉSENTÉ): Dans le cas peu probable d'une défaillance électrique, le Blues Junior IV est protégé par un fusible interne. Si l'appareil cesse de fonctionner, confiez-le à un technicien agréé pour qu'il remplace le fusible et répare la cause de la défaillance électrique.

CARACTÉRISTIQUES TECHNIQUES

TYPE PR 295

CONSOMMATION ÉLECTRIQUE 180W

PUISSANCE DE SORTIE

15W efficace minimum dans 8Ω avec une distorsion harmonique totale de 5%, à 1 kHz

IMPÉDANCE D'ENTRÉE 1 MΩ

LAMPES

Préamplificateur 3 – 7025/12AX7A/ECC83

Étage de sortie 2 – EL84/6BQ5

FUSIBLE Interne (ne peut pas être remplacé par l'utilisateur)

HAUT-PARLEUR 1 Celestion® A-TYPE haut-parleur de 31 cm (12 pouces), 8Ω

PÉDALIER 1 contacteur au pied de commutation de la fonction FAT (réf. 0994049000)

HOUSSE DE PROTECTION (OPTIONNELLE) Housse spécifique (réf. 0054912000)

DIMENSIONS

Hauteur: 41 cm

Largeur: 46 cm

Profondeur: 25 cm

POIDS

14,1 kg

Les caractéristiques du produit sont soumises à modifications sans préavis.

Blues -Junior™ IV
