Pro Junior IV - Ampli guitare FENDER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ampli guitare à lampes
Marque	Fender
Modèle	Pro Junior IV LTD
Puissance de sortie	15 W RMS sous 8 Ω (5% distorsion à 1 kHz)
Impédance d'entrée	1 MΩ
Haut-parleur	Jensen® P10R de 10 pouces (25 cm), 8 Ω
Lampes de préamplification	2 x 7025/12AX7A/ECC83
Lampes de sortie	2 x EL84/6BQ5
Consommation électrique	70 W
Dimensions (H x L x P)	35,6 x 38,1 x 22,2 cm
Poids	9,1 kg
Réglages	Volume, Tone, interrupteur marche/arrêt
Connectiques	Entrée jack 6,35 mm, sortie HP interne/externe 8 Ω, cordon secteur
Revêtement	Tweed laqué avec protection haut-parleur tissu vintage années 50
Poignée	Cuir
Protection	Fusible interne (remplacement par technicien agréé)
Housse de protection (optionnelle)	Référence 0054913000
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Brancher sur une prise avec terre ; ne pas ouvrir ; risque de choc électrique. Confier toute réparation à un technicien qualifié.
Pièces détachées et réparabilité	Lampes disponibles chez revendeurs agréés ; fusible interne remplacé par technicien ; plaque anti-vibration incluse.

FOIRE AUX QUESTIONS - Pro Junior IV FENDER

Comment brancher ma guitare sur l'ampli Pro Junior IV ?

Branchez votre guitare dans l'entrée INPUT (A) à l'avant de l'ampli. Utilisez un câble jack 6,35 mm standard.

Comment allumer l'ampli et régler le volume ?

Mettez l'interrupteur ON/OFF (E) sur la position marche. Le témoin lumineux (D) s'allume. Tournez la commande VOLUME (B) pour ajuster le niveau sonore et le gain.

Que faire si l'ampli ne s'allume pas ?

Vérifiez d'abord le cordon secteur et la prise. Si l'ampli reste inerte, le fusible interne a peut-être grillé. Confiez-le à un technicien agréé pour remplacer le fusible et diagnostiquer la panne.

Puis-je utiliser un haut-parleur externe ?

Oui, le jack SPEAKER (G) permet de connecter une enceinte externe de 8 Ω. Assurez-vous qu'une charge de 8 Ω soit toujours branchée lorsque l'ampli est sous tension.

Comment nettoyer l'ampli ?

Débranchez l'ampli avant tout nettoyage. Utilisez un chiffon doux et sec pour dépoussiérer le tweed et les parties chromées. N'utilisez pas de produits chimiques ou abrasifs.

Quand faut-il remplacer les lampes ?

Les lampes s'usent avec le temps. Si le son devient faible, bruyant ou si l'ampli ne fonctionne plus, faites remplacer les lampes par un technicien. Utilisez de préférence des paires d'EL84 appariées (même couleur et numéro).

Puis-je remplacer les lampes moi-même ?

Le remplacement des lampes demande des précautions. Retirez la plaque anti-vibration (H) et remplacez chaque lampe par une de même référence. Après remplacement, il est recommandé de faire vérifier le réglage par un technicien.

Quelle est la puissance de l'ampli ?

Le Pro Junior IV délivre 15 W RMS sous 8 Ω. Cette puissance convient pour la maison, les répétitions et les petites scènes.

Comment obtenir un son clair ou saturé ?

Pour un son clair, baissez le VOLUME (B). Pour plus de gain et d'overdrive, montez le volume. Le circuit modifié offre une progression progressive du clair à la saturation avec des graves serrés.

Où trouver des pièces détachées ?

Les lampes et accessoires (housse, plaque anti-vibration) sont disponibles chez les revendeurs Fender agréés. Pour les fusibles et réparations, contactez un technicien Fender.

MODE D'EMPLOI Pro Junior IV FENDER

Le Pro Junior IV LTD est un petit ampli 15 watts simple et épuré idéal pour tout guitariste nomade, doté d'un excellent son typique des lampes et d'une réponse dynamique remarquable.

Caractéristiques:

• Revêtement en Tweed laqué et protection du haut-parleur en tissus vintage de style années 50
• Poignée en cuir
• Panneau de réglages chromé avec témoin de mise sous tension vintage de type Jewel
• Haut-parleur Jensen® P10R de 10" pour un son plus brillant
• Circuit de volume modifié pour une progression plus progressive entre le son clair et l'overdrive
• Un son overdrive avec des graves plus serrés

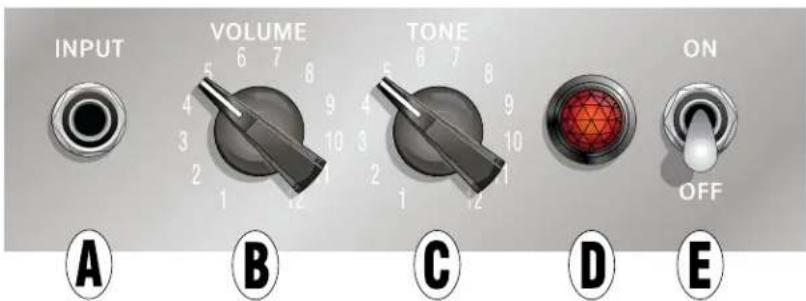

RÉGLAGES

A. INPUT: Reliez votre guitare à cette entrée.
B. VOLUME: Détermine le gain du préampli. Montez le VOLUME pour obtenir plus de distorsion et de Sustain. Baissez le réglage de VOLUME pour obtenir un son plus clair.

C. TONE: Modifie le timbre de l'amplificateur.
D. TÉMOIN LUMINEUX: S'allume lorsque l'amplificateur est sous tension..
E. INTERRUPTEUR ON/OFF: Place l'ampli sous/hors tension.

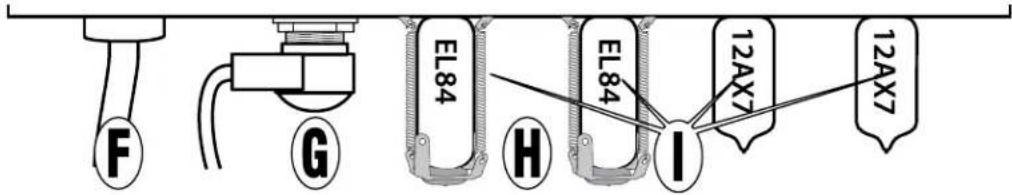

FACE ARRIÈRE

F. CORDON SECTEUR: Reliez la fiche à une prise secteur avec terre, dont la tension et la fréquence correspondent aux valeurs sérigraphiées à l'arrière de l'amplificateur.
G. JACK SPEAKER: Permet la connexion du haut-parleur interne ou d'une enceinte externe de v. Vous devez avoir una chargede 8Ω connectée en permanence à la sortie jack speaker lorsque l'ampli est sous tension pour lui éviter tout dommage.
H. PLAQUE ANTI-VIBRATION: Une plaque anti-vibration (gris clair) est installée sur les lampes de sortie pour minimiser leur vibration et la microphonie qui se développe avec leur usure. Cette plaque est compatible avec toutes les lampes de sortie du Pro Junior IV LTD.
I. LAMPES: L'amplificateur Pro Junior IV LTD est équipé des meilleures lampes, en provenance de divers fabricants dans le monde entier. Du fait du manque d'homogénéité dans l'offre disponible, le type de lampe utilisé dans chaque ampli peut changer sans préavis.

Lorsque vous remplacez les lampes EL84, prenez le temps de noter les références indiquées sur les lampes d'usine fournies avec l'amplificateur. Par exemple, la famille des EL84, regroupe (entre autres) les modèles: GT-EL84-R,

GT-EL84-S, ST-EL84-R, etc. L'installation d'un type différent nécessite des réglages effectués par un technicien qualifié pour éviter toute dégradation des performances et toute usure prématurée des lampes.

De plus, nos techniciens Fender testent et regroupent nos lampes de sortie EL84 selon les performances mesurées sur les bancs de mesure. Les lampes sélectionnées sont marquées de 1 à 10 ainsi qu'avec une couleur par famille, BLEU, BLANC ou ROUGE. Il est vivement conseillé d'utiliser une paire d'EL84 avec les mêmes références de couleur et de nombre que les lampes d'usine. Vous pouvez cependant utiliser des lampes dans la même famille de couleur dont le nombre de 1 à 10 varie de plus ou moins 1 par rapport à la valeur indiquée sur les lampes d'usine, sans avoir à re-polariser l'étage de sortie de l'amplificateur.

Si vous avez des questions, consultez votre revendeur ou votre réparateur Fender.

J. FUSIBLE (NON REPRÉSENTÉ): Dans le cas peu probable d'une défaillance électrique, le Pro Junior IV LTD est protégé par un fusible interne. Si l'appareil cesse de fonctionner, confiez-le à un technicien agréé pour qu'il remplace le fusible et répare la cause de la défaillance électrique.

CARACTÉRISTIQUES TECHNIQUES

TYPE PR 257

CONSOMMATION ÉLECTRIQUE 70W

PUISSANCE DE SORTIE

15W efficace minimum dans 8Ω avec une distorsion harmonique totale de 5%, à 1 kHz

IMPÉDANCE D'ENTRÉE 1 MΩ

LAMPES Préamplificteur 2 lampe 7025/12AX7A/ECC83

Étage de sortie 2 lampes EL84/6BQ5

FUSIBLE Interne (ne peut pas être remplacé par l'utilisateur)

HAUT-PARLEUR 1 haut-parleur Jensen® P10R de 25 cm (10 pouces), 8Ω

HOUSSE DE PROTECTION (OPTIONNELLE) Housse spécifique (référence 0054913000)

DIMENSIONS

Hauteur 35,6 cm

Largeur 38,1 cm

Profondeur 22,2 cm

POIDS 9,1 kg

Les caractéristiques du produit sont soumises à modifications sans préavis.

Pro-Junior™ IV LTD
