Marque	Suevia
Modèle	348
Type de produit	Commutateur horaire pour montage encastré
Catégorie	Commutateur
Dimensions (hauteur x largeur x profondeur)	70 x 81 x 33 mm
Diamètre	53 mm
Poids	Environ 150 g
Tension d'alimentation	230 V AC
Fréquence	50 Hz
Puissance de commutation	10 (2) A, 250 V, cos φ = 1, 2200 W
Consommation propre	1,6 VA
Type de moteur	Moteur synchrone
Nombre de contacts programmables	48 curseurs de commutation non volatiles
Durée minimale de commutation	30 minutes
Type de sélecteur	Auto/Arrêt/Marche
Montage	Encastré dans boîte d'encastrement, 3 connexions de câble nécessaires
Fonctions principales	Programmation horaire journalière, commutation automatique, arrêt/marche manuel, réglage simple
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Débrancher l'alimentation avant toute intervention. Installation par un électricien qualifié recommandée.
Pièces détachées et réparabilité	Les pièces de rechange sont disponibles auprès du service après-vente. Réparation par un professionnel.
Informations générales	Conçu pour une utilisation en intérieur. Température de fonctionnement : 0°C à 40°C (estimation).

FOIRE AUX QUESTIONS - 348 Suevia

Comment régler l'heure sur le commutateur horaire Suevia 348 ?

Tournez le cadran de l'horloge dans le sens des aiguilles d'une montre jusqu'à ce que l'heure actuelle soit alignée avec le repère. Le commutateur est équipé d'un mécanisme d'horloge synchrone qui se met à jour automatiquement lorsqu'il est alimenté.

Comment programmer les créneaux horaires de commutation ?

Le commutateur utilise 48 curseurs de commutation (tabs) disposés autour du cadran. Chaque curseur correspond à 30 minutes. Pour programmer, abaissez les curseurs correspondant aux plages horaires où vous souhaitez que le commutateur soit en position marche. Les curseurs relevés correspondent à la position arrêt.

Que signifient les positions du sélecteur Auto/Arrêt/Marche ?

Le sélecteur à trois positions permet : Auto: le commutateur suit le programme horaire programmé. Arrêt: le commutateur reste en position arrêt en permanence (charge coupée). Marche: le commutateur reste en position marche en permanence (charge alimentée).

Quelle est la durée minimale de commutation ?

La durée minimale de commutation est de 30 minutes. Chaque curseur représente un intervalle de 30 minutes. Vous pouvez programmer des durées multiples de 30 minutes.

Comment installer le commutateur dans une boîte d'encastrement ?

Avant l'installation, coupez l'alimentation électrique. Connectez les trois fils conformément au schéma de câblage fourni (phase, neutre, charge). Encastrez le commutateur dans la boîte d'encastrement standard (∅ 53 mm) et fixez-le à l'aide des vis fournies. Replacez le couvercle.

Que faire si le commutateur ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique (230 V AC). Assurez-vous que le sélecteur est en position Auto ou Marche. Vérifiez que les curseurs sont correctement programmés. Si le problème persiste, contactez le service après-vente.

Le commutateur peut-il commander des charges inductives ?

Oui, le commutateur est conçu pour des charges inductives jusqu'à 2 A (cos φ = 1) et résistives jusqu'à 10 A. Pour les charges inductives, respectez les limites de courant et de puissance (2200 W max).

Comment réinitialiser le programme ?

Pour réinitialiser le programme, relevez tous les curseurs de commutation en position arrêt. Vous pouvez ensuite reprogrammer selon vos besoins. Il n'y a pas de réinitialisation électronique.

Puis-je utiliser ce commutateur pour un chauffe-eau ?

Oui, à condition que la puissance du chauffe-eau ne dépasse pas 2200 W (10 A). Vérifiez également que le chauffe-eau est compatible avec une commande par minuterie. Pour les chauffe-eau à accumulation, c'est généralement adapté.

Où puis-je trouver la notice complète ?

La notice complète au format PDF est disponible en téléchargement gratuit sur notice-facile.com pour le modèle Suevia 348. Vous pouvez également demander une traduction dans votre langue.

MODE D'EMPLOI 348 Suevia

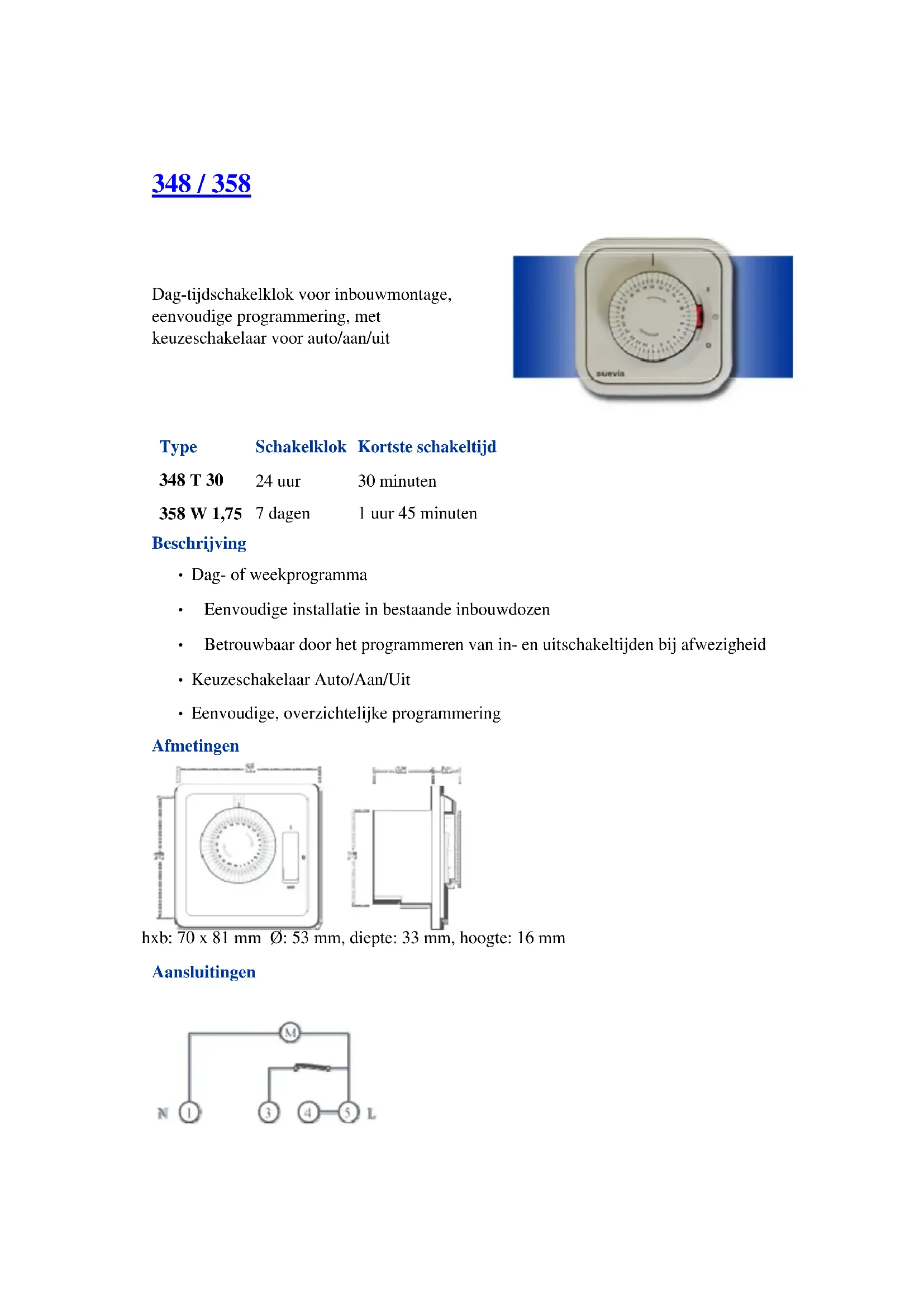

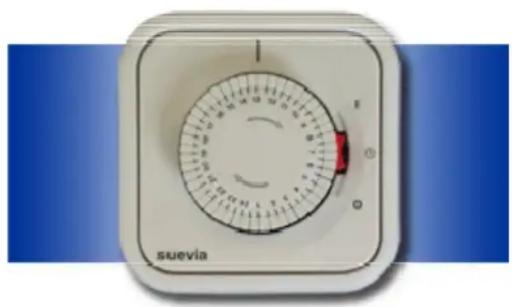

Dag-tijdschakelklok voor inbouwmontage, eenvoudige programmering, met keuzeschakelaar voor auto/aan/uit

Close-up of a sreeva air conditioner dial with rotary knob (no visible text or symbols beyond brand name)

Type Schakelklok Kortste schakeltijd

348 T 30 24 uur 30 minuten

358 W 1,75 7 dagen 1 uur 45 minuten

Beschrijving

• Dag- of weekprogramma
- Eenvoudige installatie in bestaande inbouwdozen
- Betrouwbaar door het programmeren van in- en uitschakeltijden bij afwezigheid
- Keuzeschakelaar Auto/Aan/Uit
- Eenvoudige, overzichtelijke programmering

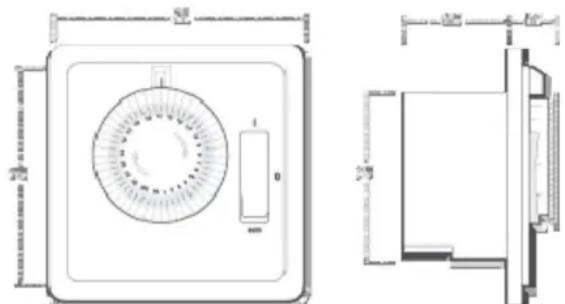

Afmetingen

Technical line drawing of a rectangular device with internal components and dimension annotations (no text or symbols)

hxb: 70 x 81 mm ∅: 53 mm, diepte: 33 mm, hoogte: 16 mm

Aansluitingen

Technische gegevens

Voedingsspanning: 230 V AC

Frequentie: 50 Hz

Schakelvermogen: 10 (2) A 250 V cos φ = 1, 2200 W

Aandrijving: Synchrone motor

Eigen verbruik: 1,6 VA

Schakelklok: 348: 48 onverliesbare schakelschuiven

358: 96 onverliesbare schakelschuiven

Kleinste schakeltijd: 348: 30 minuten

358: 1 uur 45 minuten

Keuzeschakelaar: Auto/Aan/Uit

Montage: In inbouwdoos, daarvoor zijn 3 kabelaansluitingen noodzakelijk
