Practic D - Commutateur Suevia - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur horaire journalier
Marque	Suevia
Modèle	Practic D
Montage	Encastré, sur rail DIN (kit supplémentaire réf. 191497)
Alimentation	Selon indication sur l'appareil, 230 V~ typique
Pouvoir de coupure	16 (4) A / 230 V~
Charge maximale recommandée	Voir figure 4 de la notice
Consommation propre	1,8 VA
Type d'action	1 BSTU selon EN 60730-2-7
Précision de marche	± 1 s/jour à 23°C
Programmation	96 cavaliers (15 min par pas), cycle journalier
Temps minimum	15 minutes
Moteur	Pas à pas
Température de fonctionnement	-10°C à +45°C
Contact	Unipolaire, AgCdO
Réserve de marche (modèle D)	Sans réserve
Réserve de marche (modèle RD)	100 heures après 48 h de connexion
Degré de pollution	2
Commande manuelle	3 positions : I (marche forcée), automatique, O (arrêt forcé)
Mise à l'heure	Tourner le cadran dans le sens horaire pour aligner l'index
Entretien	Aucun entretien particulier ; remplacer la pile pour le modèle RD
Sécurité	Ne pas dépasser les charges indiquées ; respecter les normes électriques
Reparabilité	Pièces détachées disponibles via le SAV Suevia
Environnement	Batterie (modèle RD) : recycler séparément

FOIRE AUX QUESTIONS - Practic D Suevia

Comment régler l'heure sur le commutateur Practic D ?

Tournez le cadran dans le sens des aiguilles d'une montre jusqu'à ce que l'index corresponde à l'heure actuelle. Les aiguilles du cadran doivent également indiquer l'heure exacte.

Comment programmer les plages horaires ?

Basculez les cavaliers vers le haut pour les désactiver, vers le bas pour les activer. Les cavaliers baissés correspondent aux créneaux où le contact 2-3 est fermé (appareil allumé). La durée minimale est de 15 minutes.

Que faire si l'appareil ne suit pas l'heure programmée ?

Vérifiez que le cadran est correctement réglé et que les cavaliers sont bien positionnés. Une précision de ±1 s/jour est normale à 23°C. Si l'écart persiste, le moteur pas à pas peut être défectueux.

Comment utiliser la commande manuelle ?

Le commutateur manuel a 3 positions : I pour allumage permanent (contact 2-3 fermé), 0 pour extinction permanente, et la position centrale pour le fonctionnement automatique programmé.

Quelle est la capacité de coupure maximale ?

Le pouvoir de coupure est de 16 (4) A / 230 V~. Respectez les charges maximales recommandées indiquées dans la notice (figure 4) pour éviter tout risque.

Le modèle Practic D a-t-il une réserve de marche ?

Le modèle Practic D n'a pas de réserve de marche. En cas de coupure, la programmation est perdue. Le modèle Practic RD dispose d'une réserve de 100 heures après 48 h de connexion.

Comment monter l'interrupteur sur rail DIN ?

Utilisez le kit d'installation supplémentaire (réf. 191497) pour le montage sur rail DIN. L'appareil est conçu pour un montage encastré.

Que faire si la batterie du modèle RD doit être remplacée ?

Démontez la batterie et déposez-la dans un conteneur de recyclage approprié. Ne jetez pas l'appareil entier avec la batterie. Contactez le SAV Suevia pour une batterie de remplacement.

Quelle est la température d'utilisation recommandée ?

L'appareil fonctionne de -10°C à +45°C. Au-delà, les performances pourraient être altérées.

Où trouver le schéma de connexion ?

Le schéma de connexion est illustré à la figure 2 de la notice. Il indique le branchement des bornes 1, 2 et 3 selon l'utilisation souhaitée.

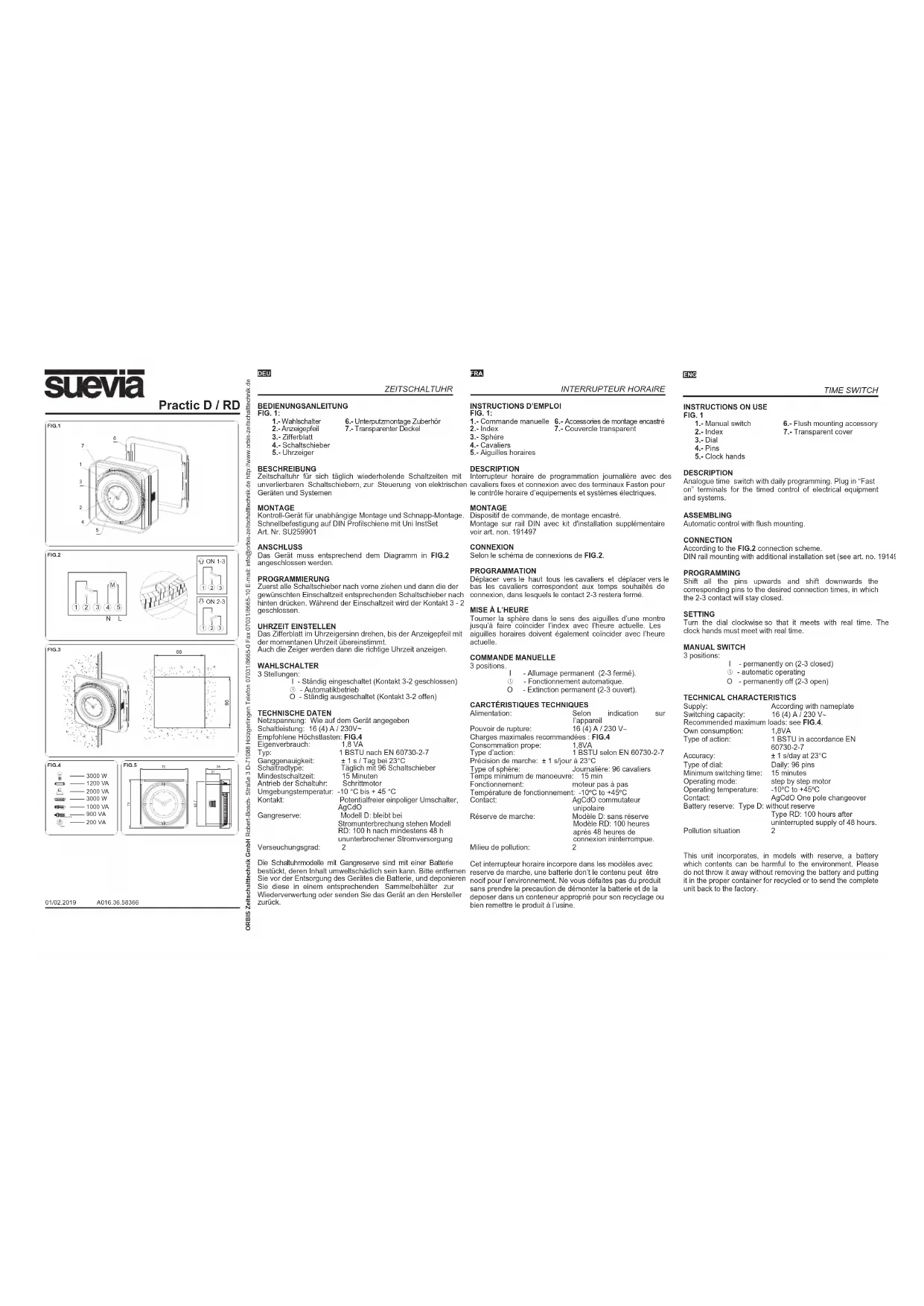

MODE D'EMPLOI Practic D Suevia

Interrupteur horaire de programmation journalière avec des cavaliers fixes et connexion avec des terminaux Faston pour le contrôle horaire d'equipements et systèmes électriques.

MONTAGE

Dispositif de commande, de montage encastré.

Montage sur rail DIN avec kit d'installation supplémentaire voir art. non. 191497

CONNEXION

Selon le schéma de connexions de FIG.2

PROGRAMMATION

Déplacer vers le haut tous les cavaliers et déplacer vers le bas les cavaliers correspondent aux temps souhaités de connexion, dans lesquels le contact 2-3 restera fermé.

MISE À L'HEURE

Tourner la sphère dans le sens des aiguilles d'une montre jusqu'à faire coïncider l'index avec l'heure actuelle. Les aiguilles horaires doivent également coïncider avec l'heure actuelle.

COMMANDE MANUELLE

3 positions.

I - Allumage permanent (2-3 fermé).
- Fonctionnement automatique
O - Extinction permanent (2-3 ouvert)

CARCTÉRISTIQUES TECHNIQUES

Alimentation:

Selon

indication

Pouvoir de rupture:

16 (4) A / 230 V\~

Charges maximales recommandées :

dées : FIG.4

Consommation prope:

1,8VA

Type d'action:

1 BSTU selon EN 60730-2-7

Précision de marche: ± 1 s/jour à 23°C

à 23°C

Type of sphère: Journalie

Journalière: 96 cavaliers

Temps minimur

: 15 min

Fonctionnement:

moteur pas à pas

Température de

t: -10°C to +45°C

Contact:

AgCdO commutateur

[Non-Text]

unipolaire

Réserve de marche:

Modèle D: sans réserve

[Non-Text]

Modèle RD: 100 heures

[Non-Text]

après 48 heures de

[Non-Text]

connexion ininterror

Milieu de pollution:

2

Cet interrupteur horaire incorpore dans les modèles avec reserve de marche, une batterie don't le contenu peut être nocif pour l'environnement. Ne vous défaites pas du produit sans prendre la precaution de démonter la batterie et de la deposer dans un conteneur approprié pour son recyclage ou bien remettre le produit à l'usine.

ENG

[Non-Text]

[Non-Text]

TIME SWITCH

INSTRUCTIONS ON USE

FIG. 1

1.- Manual switch
