MODE D'EMPLOI DigiAstro 2 Suevia

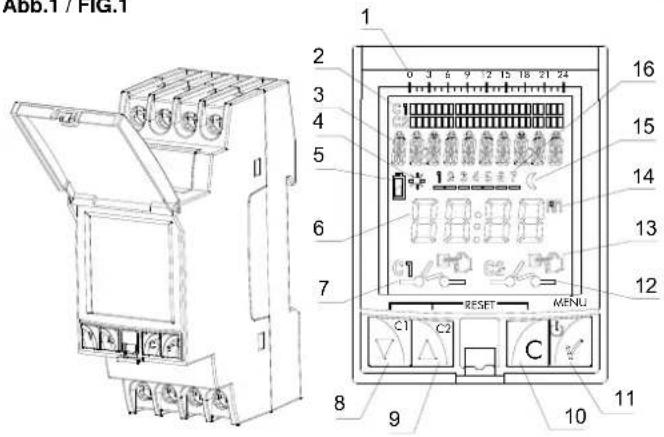

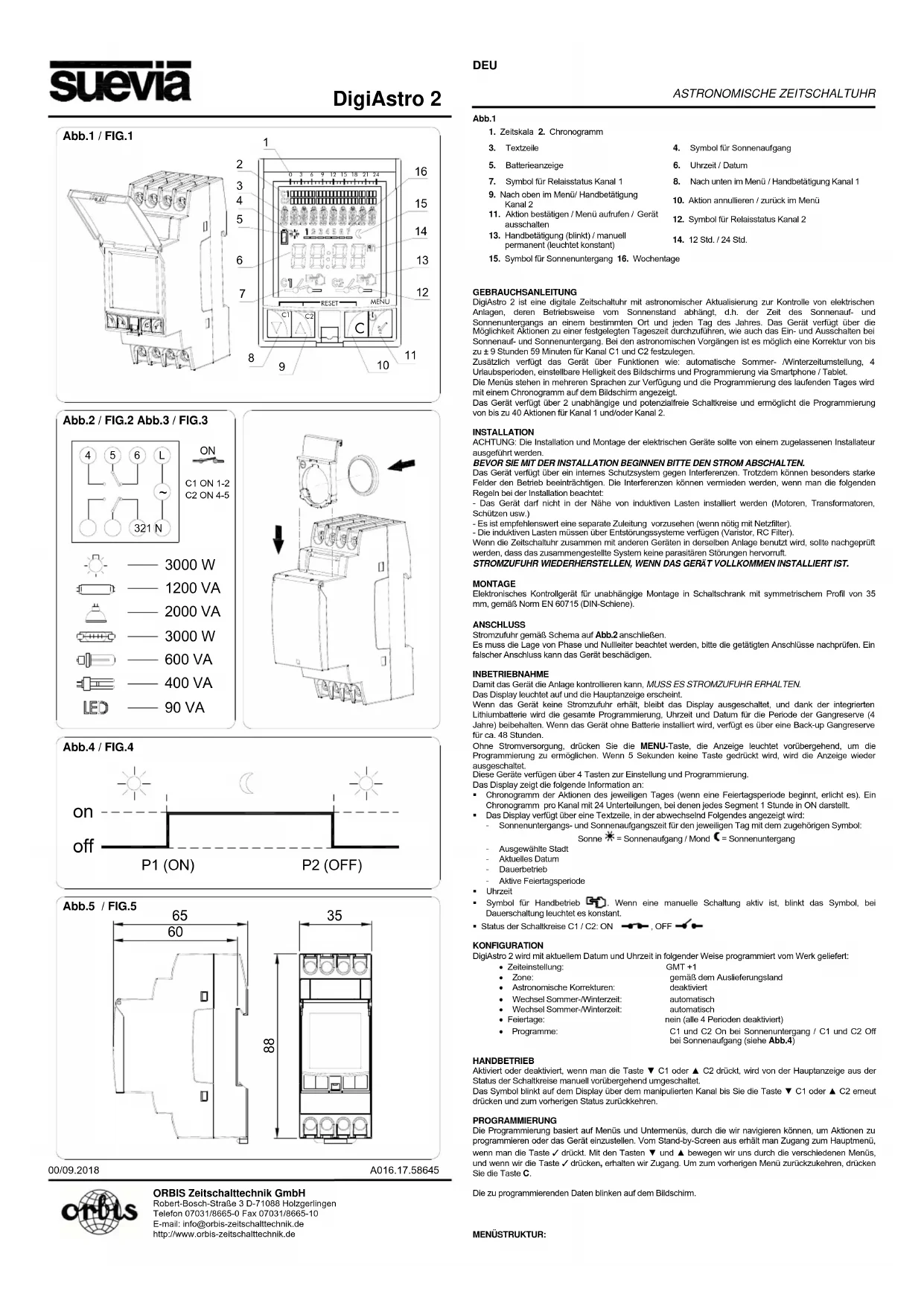

1. Échelle de temps 2. Chronogrammes

3. Ligne de texte 4. Symbole de lever de soleil

5. Symbole de batterie faible 6. Heure / Date

7. Symbole d’état du relais du C1

8. Descendre dans le menu /

Actionnement manuel C1

9. Monter dans le menu / Actionnement

10. Annuler l’option / Retour en arrière dans

11. Accepter l’option / Entrer dans le menu /

12. Symbole d’état du relais du C2

13. Actionnement manuel C2(clignotant) /

15. Symbole de coucher de soleil 16. Jours de la semaine

Il DigiPro 2 est un interrupteur horaire numérique à mise à jour astronomique conçu pour le contrôle de toute installation électrique dans laquelle une référence solaire est nécessaire, plus concrètement, l’heure où le soleil se lève et l’heure où il se couche pour une localisation concrète chaque jour de l’année. Il offre la possibilité de réaliser des manœuvres à une heure fixe du jour, ainsi que de réaliser des allumages et des extinctions lorsque le soleil se lève et se couche. Pour les manœuvres astronomiques, il est possible d’établir une correction de jusqu’à ± 9 heures 59 minutes tant pour le canal C1 que pour le C2. Par ailleurs, il possède une série de fonctions supplémentaires, comme : le changement automatique de l’heure d’été–hiver, 4 périodes de vacances, et le réglage de la luminosité de l’écran. Les menus peuvent être affichés en plusieurs langues et présentent à l’écran un chronogramme qui montre la programmation du jour actuel. Il possède 2 circuits commutés indépendants et exempts de potentiel qui permettent la programmation de jusqu’à 40 manœuvres entre le canal 1 et/ou le canal 2. INSTALLATION ATTENTION : l’installation et le montage des appareils électriques doivent être réalisés par un installateur agréé.

AVANT DE PROCÉDER À L

ALIMENTATION. L’appareil est protégé de façon interne contre les interférences par un circuit de sécurité. Cependant, certains champs électromagnétiques particulièrement forts peuvent arriver à altérer son fonctionnement. Les interférences peuvent être évitées en tenant compte des règles d’installation suivantes : - L’appareil ne doit pas être installé à proximité de charges inductives (moteurs, transformateurs, contacteurs, etc.). - Il convient de prévoir une ligne à part pour l’alimentation (si nécessaire, équipée d’un filtre de réseau). - Les charges inductives doivent être équipées de suppresseurs d’interférences (varistor, filtre RC). Si l’interrupteur horaire est utilisé conjointement avec d’autres dispositifs dans une installation, il est nécessaire de vérifier que l’ensemble ainsi constitué ne génère pas de perturbations parasites. RÉTABLISSEZ L’ALIMENTATION UNE FOIS L’ÉQUIPEMENT COMPLÈTEMENT INSTALLÉ. MONTAGE Dispositif de contrôle électronique, à montage indépendant en armoire de distribution avec un profilé symétrique de 35 mm, conformément à la norme EN 60715 (Rail DIN). CONNEXION Connectez l’alimentation selon le schéma de la FIG.2. Vous devez respecter la position de Phase et de Neutre, et vérifier les connexions réalisées. Une mauvaise connexion peut détruire l’appareil.

Pour que le dispositif puisse exécuter le contrôle de l’installation, IL DOIT ÊTRE MIS SOUS TENSION. L’écran s’allumera et affichera l’écran PRINCIPAL. Lorsque l’équipement est hors tension, l’écran reste éteint et toute la programmation, ainsi que la date et l’heure sont conservées pendant la période de réserve de marche (4 ans) grâce à la pile au lithium intégrée. S’il est installé sans pile, l’équipement dispose d’une réserve de marche de sécurité d’environ 48 heures. En l'absence d'alimentation, appuyez sur le bouton MENU, l'écran s'allume temporairement pour permettre la programmation. Si aucune touche n'est actionnée après 5 secondes, l'écran s'éteint de nouveau. Ces équipements disposent de quatre touches pour leur réglage et leur programmation. L’écran affiche les informations suivantes : Le chronogramme avec les manœuvres du jour actuel (il disparaît en cas de périodes de vacances). Un chronogramme pour chaque canal avec 24 divisions où chaque segment représente 1 heure sur l’état ON. L’écran possède une ligne de texte où sont affichées en alternance : - les heures du LEVER et du COUCHER du soleil pour le jour actuel indiquées par les symboles suivants : Soleil = LEVER / Lune = COUCHER - Ville sélectionnée - Date actuelle - Fonctionnement PERMANENT - Période de VACANCES active Heure complète Symbole de manœuvre manuelle . Si une commutation manuelle est activée, elle clignote à l’écran. En revanche, si la commutation es PERMANENTE, le symbole est fixe. État des circuits C1 / C2 : ON , OFF CONFIGURATION Les DigiPro 2 sortent programmés de l’usine à la date et heure actuelles, et sont programmés de la façon suivante : Horaire : GMT +1 Zone : conformément à la commande commerciale. Corrections astronomiques : désactivées. Changement H-E : automatique. Changement E-H : automatique. Vacances : NON (les 4 périodes désactivées). Programmes : C1 et C2 On au coucher de soleil / C1 et C2 Off au lever de soleil (voir FIG.4). ACTIONNEMENT MANUEL Activez ou désactivez-le, en inversant temporairement de façon manuelle l’état des circuits dans l’écran principal, en appuyant sur la touche▼ C1 ou ▲ C2. Le symbole apparaît à l’écran et se met à clignoter sur le canal concerné jusqu’à ce que vous appuyez à nouveau sur ▼ C1 ou ▲ C2 pour revenir à l’écran précédent. PROGRAMMATION La programmation est basée sur des menus et des sous-menus dans lesquels vous pouvez vous déplacer pour programmer des manœuvres ou régler le dispositif. Pour accéder au menu principal, appuyez sur la touche ✓ dans l’écran de repos. Les touches ▼ et ▲ vous permettent de vous déplacer parmi les différents menus, et la touche ✓ d’entrer dans ceux-ci. Pour revenir au menu précédent, appuyez sur la touche C. Les données à programmer s’affichent à l’écran de façon intermittente. La structure des menus est la suivante :MENU PRINCIPAL ZONE

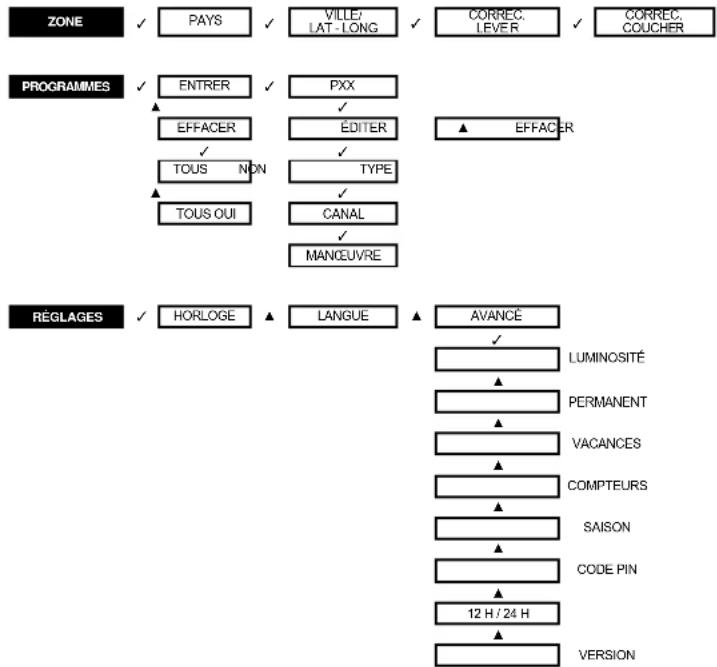

VERSION ZONE. Il nous permet de sélectionner le pays où il est installé, la ville la plus proche dans une liste de villes, ou par des coordonnées de latitude et de longitude. L’interrupteur astronomique calculera l’heure du lever et du coucher du soleil pour chaque jour de l’année à partir de l’emplacement géographique et de la date. Correction astronomique : Une fois la ville sélectionnée, vous pouvez réaliser une correction de l’heure du LEVER et du COUCHER pour les adapter aux différentes conditions topographiques (par exemple : panneaux publicitaires, ombres créées par des immeubles…). À cette fin, vous pouvez avancer ou retarder le LEVER ou le COUCHER de soleil de jusqu’à 9h59min, en observant à l’écran l’heure corrigée selon la programmation. Sélection de la ville la plus proche de votre localisation PAYS VILLE correct. LEVER correct. COUCHER MENU 3 ZONE

Nous choisissons la coordonnée en Espagne (+ 40 ° Nord, -3º Cette)

18:36 PROGRAMMES. Il s’agit du menu où les différentes manœuvres sont programmées. Il y a 40 espaces de mémoire (de PROG_01 à PROG_40). ENTRER. Entrez en appuyant sur ✓. Une fois entré, le programme où vous vous trouvez est affiché P-01 ---- à P-40. Les options suivantes sont disponibles : - ÉDITER (s’il est déjà programmé). L’écran affiche « P01 : ÉDITER». Appuyez sur la touche ✓ pour valider. L’écran affiche : - TYPE. À l’aide des touches ▼ et ▲, choisissez le type d’action : ON, OFF. Validez avec

- CANAL. Choisissez les canaux à programmer, C1 et/ou C2. - MANŒUVRE. Choisissez le type de manœuvre : FIXE : permet de réaliser la manœuvre à une heure fixe sélectionnée. COUCHER : permet de réaliser la manœuvre au coucher du soleil. Une correction de l’heure du coucher du soleil peut être réalisée. LEVER : permet de réaliser la manœuvre au lever du soleil. Une correction de l’heure du lever du soleil peut être réalisée. DÉB. RÉDUC. : permet de réaliser la manœuvre à une heure fixe sélectionnée, prioritaire par rapport à l’heure du coucher du soleil. FIN RÉDUC. : permet de réaliser la manœuvre à une heure fixe sélectionnée, à condition qu’elle soit antérieure à l’heure du lever du soleil, car cette dernière est prioritaire. Choisissez l’heure, les minutes et la combinaison de jours de la semaine de la manœuvre. Programme de PÉRIODES DE VACANCES Si, après avoir validé le dernier jour de la semaine avec la touche ✓, vous maintenez cette touche enfoncée, vous sélectionnez cette manœuvre comme vacances. L’écran affiche le mot VACANCES. Avec les touches ▼ et ▲, sélectionnez une des 4 périodes de vacances. - EFFACER. Lorsque vous valisez avec ✓, le programme sélectionné est effacé. Puisque tous les programmes sont stockés de façon consécutive, le fait d’effacer un programme peut entraîner que le numéro affecté à chaque programme soit modifié. EFFACER. Permet d’effacer toutes les manœuvres des 40 programmes à la fois.

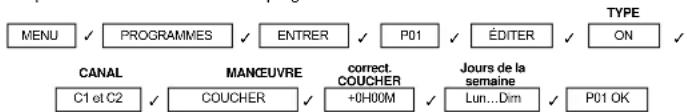

Programmation de l’allumage au coucher du soleil Le dispositif sort de l’usine avec une programmation ON au coucher du soleil. TYPE MENU

correct. COUCHER Jours de la semaine C1 et C2

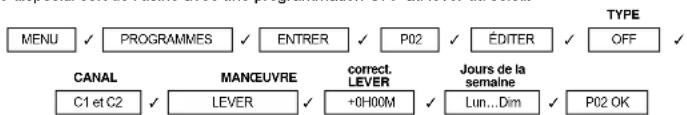

P01 OK Programmation de l’extinction au lever du soleil Le dispositif sort de l’usine avec une programmation OFF au lever du soleil. TYPE MENU

correct. LEVER Jours de la semaine C1 et C2

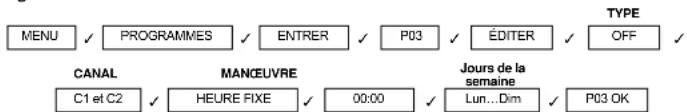

P02 OK Programmation de l’extinction à minuit TYPE MENU

Jours de la semaine C1 et C2

RÉGLAGES. Il s’agit du menu qui permet de configurer le dispositif. HORLOGE. Permet de mettre l’équipement à l’heure. Les variables à configurer sont les suivantes (dans l’ordre ci-dessous) : Année, mois, jour, heure et minutes. Le jour de la semaine est calculé automatiquement. LANGUE. Menu qui permet de choisir la langue de l’appareil. AVANCÉ. Menu qui permet de définir la plupart des configurations de l’appareil. - LUMINOSITÉ. Menu qui permet de sélectionner la luminosité de l’écran : MINIMUM, BAS, MOYEN, HAUT ou MAXIMUM. Validez le niveau de luminosité de l’écran pour terminer le réglage. - PERMANENT. Il s’agit du menu qui permet de régler un fonctionnement permanent (On / Off) du canal C1 et du canal C2. À l’aide des touches ▼ et ▲, vous pouvez vous déplacer parmi les différentes options : C1 : OUI C1 : NON C2 : OUI C2 : NON Validez avec ✓ l’option souhaitée. L’équipement ignorera la programmation des manœuvres pour le canal sélectionné si vous choisissez l’OPTION OUI. - Vous pouvez changer la position du contact manuellement (voir ACTIONNEMENT MANUEL). - VACANCES. 4 PÉRIODES sont disponibles pour la programmation, afin de réaliser les manœuvres sélectionnées dans la programmation de PÉRIODES DE VACANCES. Si aucune manœuvre n’est programmée dans une période, dans cette période les canaux restent sur OFF. PÉRIODE 1 …4 ÉDITER. Programmez le mois, le jour, l’heure et les minutes de début de la période, puis le mois, le jour, l’heure et les minutes de fin de la période. Cette période se répétera chaque année. EFFACER. Permet d’effacer la période sélectionnée. - COMPTEURS. Menu qui permet d’indiquer le temps d’allumage de chaque circuit (en heures). Accédez au compteur de chaque canal à l’aide de la touche ✓. Vous pouvez mettre le compteur à zéro. Sélectionnez EFFACER OUI, puis valider. - SAISON. Permet de régler le changement de l’heure d’été à hiver et vice-versa. ACTIF. Réalise automatiquement le changement de l’heure d’été à hiver, selon la législation de chaque pays (le dernier dimanche de mars et le dernier dimanche d’octobre dans l’UE). INACTIF. Permet de désactiver le changement d’heure. - CODE PIN. Menu qui permet l’activation ou la désactivation du blocage du clavier pour empêcher tout accès indésirable à la configuration de l’appareil. INACTIF. Blocage du clavier désactivé. ACTIF. Blocage du clavier activé. La programmation d’un CODE PIN de 4 chiffres est demandée. Cette protection sera activée 30 secondes après être sorti des réglages et être revenu à l’écran à l’état de repos. À partir de ce moment, si vous appuyez sur le clavier, l’écran affichera le message « CODE PIN ». Pour débloquer l’accès à l’équipement, il faut saisir le CODE PIN programmé lors de son activation. L’équipement sera sans protection pendant 10 secondes. Pendant ce temps, vous pouvez accéder au menu de configuration de l’appareil en appuyant sur ✓. Vous pouvez également réaliser toute autre opération. Au bout de 30 secondes sans manipuler l’équipement, celui-ci se bloque à nouveau. - 12H – 24H. À l’aide des touches ▼ et ▲, sélectionnez le mode d’affichage de l’heure de votre choix. Validez la sélection avec ✓. - VERSION. Menu qui permet d’indiquer la version du logiciel de l’appareil. Si vous programmez des manœuvres qui coïncident dans le temps, vous devez tenir compte du fait que certaines sont prioritaires par rapport à d’autres. L’ordre de priorité est le suivant :

MODE PERMANENT MANUEL PROG_01 PROG_02 …. PROG_40

RÉINITIALISATION. MISE À ZÉRO. En partant du mode de repos (écran principal), appuyez sur la touche C et, tout en la maintenant enfoncée, appuyez sur les touches ▼ et ▲ simultanément pendant plus de 3 secondes. L’écran s’éteint et toute la programmation est effacée. La mémoire conserve les 4 programmes prédéfinis en usine. L’équipement doit être alimenté. Vous pouvez également réaliser un effacement rapide qui n’affecte pas la programmation en appuyant simultanément sur les quatre touches. L’équipement doit être alimenté.

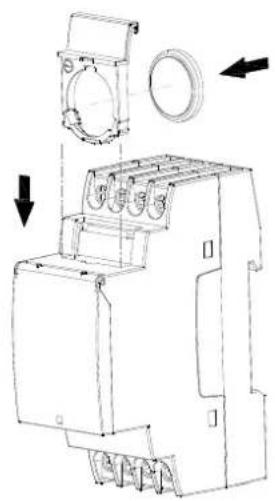

REMPLACEMENT DE LA PILE. FIG.3

L’équipement dispose d’une réserve de marche de 4 ans, grâce à une pile CR2032 au lithium remplaçable. Le remplacement de la pile se fait en retirant le support de pile placé à l'avant de l'appareil à l'aide d'un tournevis à tête plate. Respectez la polarité de la batterie indiquée sur le support de batterie. Lorsque la pile est épuisée et que le dispositif est alimenté, le symbole de la pile s’affiche à l’écran. REMARQUE : lorsque la pile est remplacée, ni la programmation de l’équipement, ni l’heure actuelle ne sont perdues. POUR LE REMPLACEMENT DE LA PILE, METTEZ L’APPAREIL HORS TENSION.

CARACTÉRISTIQUES TECHNIQUES

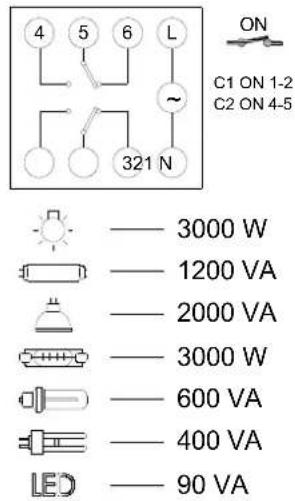

Tension nominale Selon les indications sur l’appareil Tolérance ± 10 % Pouvoir de rupture µ 2x16 (10) A / 250 V~ Charges maximales recommandées (S.O.) FIG.2 Consommation propre Maximum 16 VA (1,3 W) Contact AgSnO

commuté Afficheur À cristaux liquides rétroéclairé Précision de marche ± 1 s/jour à 23 ºC Variation de la précision avec la Tº ±0,15 s/ºC/24 h Réserve de marche 4 ans (sans connexion réseau) 48 h (sans pile et sans connexion réseau) Type d’action 1S, 1T, 1U Classe et structure du logiciel Classe A Espaces de mémoire 40 Nb. de canaux 2 Types de manœuvre LEVER, COUCHER, HEURE FIXE : ON/OFF, REDUC. Réglage astronomique Quotidien Précision de la manœuvre ± 1 seconde Tº de fonctionnement -10 ºC à +45 ºC Tº de transport et de stockage -20 ºC à +60 ºC Situation de pollution 2 Degré de protection IP20 selon EN60529 Classe de protection II dans un montage correct Tension transitoire d’impulsion 2,5 kV Température pour l’essai bille + 80 ºC pour 21.2.5 Couvercle d’accès au clavier Hermétique Connexion Grâce à une borne pour conducteurs à section maximale de 4 mm² Pile CR2032 - 3 V - 220 mAh Dimensions de l’enveloppe 2 modules DIN (35 mm) FIG.5 ATTENTION : Cet interrupteur horaire intègre une pile dont le contenu peut nuire à l’environnement. Ne pas éliminer le produit sans prendre la précaution de démonter la pile et de la déposer dans un conteneur adéquat pour son recyclage, ou bien remettre le produit au fabricant.DigiAstro 2 321 N
