Practic RD - Commutateur Suevia - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur horaire à programmation journalière
Marque	Suevia
Modèle	Practic RD
Montage	Encastré ou sur rail DIN (kit supplémentaire réf. 191497)
Connexion	Bornes Faston
Programmation	Cavaliers (96 positions, durée min 15 min)
Tension d'alimentation	Selon appareil (typique 230 V AC)
Pouvoir de coupure	Charges maximales recommandées (voir notice)
Précision	±1 s/jour à 23°C
Réserve de marche (modèle RD)	100 heures après 48 h de connexion
Type de contact	Unipolaire, AgCdO
Température de fonctionnement	-10 °C à +45 °C
Dimensions (estimation)	72 x 72 x 55 mm (encastré)
Poids (estimation)	0,2 kg
Indice de protection	IP20 (usage intérieur)
Entretien	Essuyer avec un chiffon sec et doux
Sécurité	Déconnecter l'alimentation avant toute intervention
Pièces détachées	Batterie pour modèle RD (recyclage obligatoire)
Garantie	2 ans (selon législation locale)

FOIRE AUX QUESTIONS - Practic RD Suevia

Comment régler l'heure sur le Practic RD Suevia ?

Tournez la sphère dans le sens des aiguilles d'une montre jusqu'à ce que l'index corresponde à l'heure actuelle. Les aiguilles horaires doivent également indiquer l'heure actuelle.

Comment programmer les cavaliers ?

Laissez les cavaliers en position haute pour les périodes hors fonction, et abaissez les cavaliers correspondant aux plages horaires souhaitées (contact 2-3 fermé). Chaque cavalier représente 15 minutes.

Que signifient les positions du commutateur manuel ?

I : allumage permanent (contact 2-3 fermé). 0 (milieu) : fonctionnement automatique. O : extinction permanente (contact 2-3 ouvert).

Comment installer l'interrupteur sur rail DIN ?

Utilisez le kit d'installation supplémentaire (réf. 191497). Montez le module sur le rail DIN et connectez les fils selon le schéma de la notice (FIG.2).

Que faire si l'appareil ne fonctionne pas ?

Vérifiez l'alimentation électrique, l'heure réglée, et que les cavaliers sont correctement positionnés. Sur le modèle RD, la réserve de marche peut être déchargée ; reconnectez-le 48h pour la recharger.

Puis-je utiliser cet interrupteur pour des appareils extérieurs ?

Non, le Practic RD est prévu pour un usage intérieur (IP20). Pour l'extérieur, utilisez un boîtier adapté.

Comment entretenir mon interrupteur horaire ?

Nettoyez-le avec un chiffon sec et doux. N'utilisez pas de produits chimiques ou d'eau. Débranchez l'alimentation avant le nettoyage.

Quel type de batterie est utilisé dans le modèle RD ?

Le modèle RD contient une batterie rechargeable pour la réserve de marche. La batterie doit être recyclée conformément aux réglementations locales.

Que faire en cas de panne ou si l'appareil chauffe ?

Coupez immédiatement l'alimentation. Faites vérifier l'appareil par un professionnel qualifié. Ne l'utilisez pas s'il est endommagé.

Où trouver la notice complète ou une version traduite ?

La notice est disponible sur notice-facile.com. Vous pouvez demander une traduction en sélectionnant votre langue sur la page.

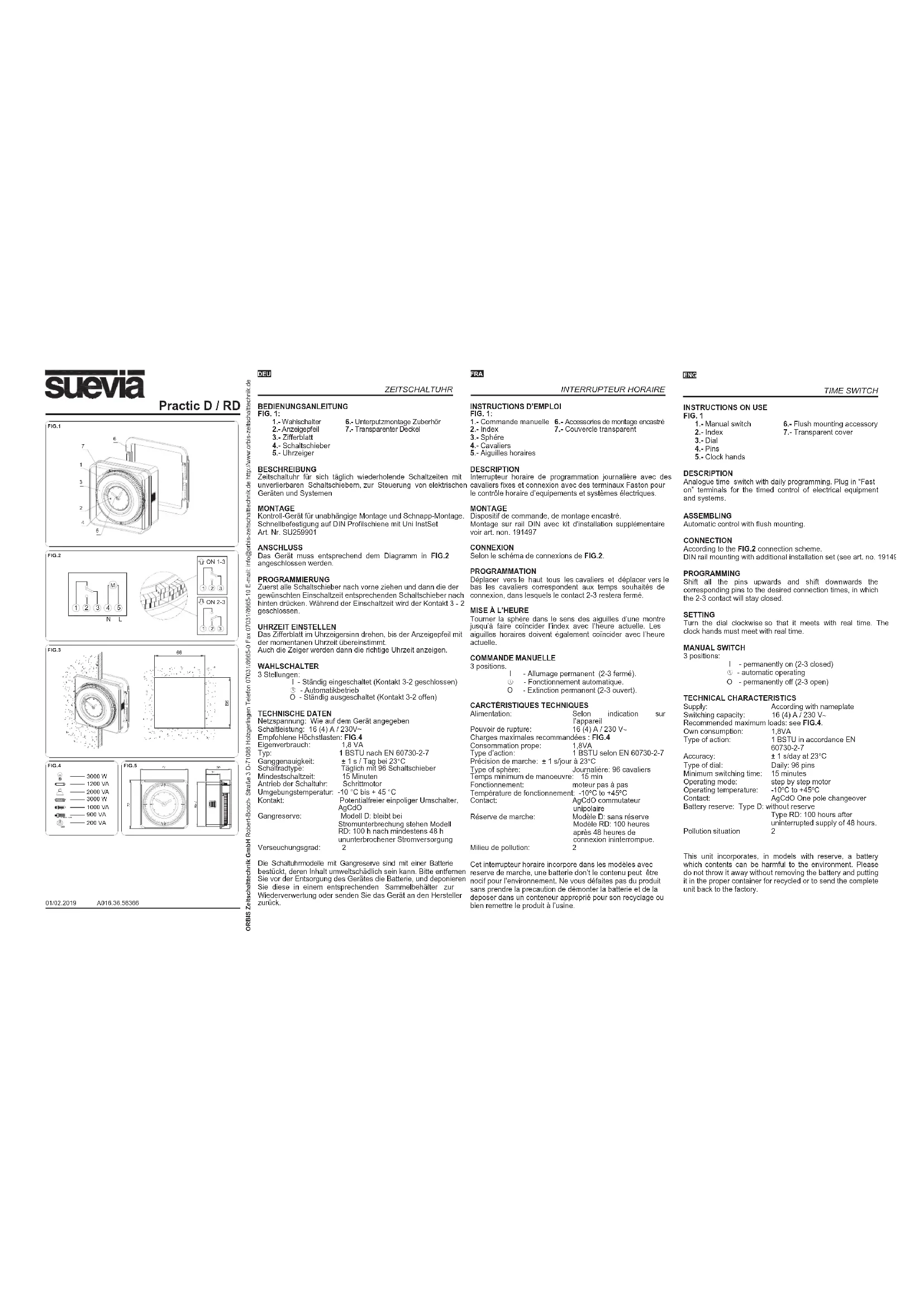

MODE D'EMPLOI Practic RD Suevia

Interrupteur horaire de programmation journalière avec des cavaliers fixes et connexion avec des terminaux Faston pour le contrôle horaire d'equipements et systèmes électriques.

MONTAGE

Dispositif de commande, de montage encastré.

Montage sur rail DIN avec kit d'installation supplémentaire voir art. non. 191497

CONNEXION

Selon le schéma de connexions de FIG.2

PROGRAMMATION

Déplacer vers le haut tous les cavaliers et déplacer vers le bas les cavaliers correspondent aux temps souhaités de connexion, dans lesquels le contact 2-3 restera fermé.

MISE À L'HEURE

Tourner la sphère dans le sens des aiguilles d'une montre jusqu'à faire coïncider l'index avec l'heure actuelle. Les aiguilles horaires doivent également coïncider avec l'heure actuelle.

COMMANDE MANUELLE

3 positions.

I - Allumage permanent (2-3 fermé).
- Fonctionnement automatique
O - Extinction permanent (2-3 ouvert)

CARCTÉRISTIQUES TECHNIQUES

Alimentation:

Selon

l'appareil

Pouvoir de rupture:

Charges maximales recommandé

Consommation prope:

Type d'action: 1 BSTU

Précision de marche: ± 1 s/jour à 23°C

Type of sphère: Journalière: 96 cavaliers

Temps minimum de manoeuvre: 15 min

Fonctionnement: moteur pas à pas

Température de fonctionnement: -10°C to +45°C

Contact:

AgCdO commutateur

unipolaire

Réserve de marche:

Modèle D: sans réserve

Modèle RD: 100 heures

après 48 heures de

connexion ininterror

2

Cet interrupteur horaire incorpore dans les modèles avec reserve de marche, une batterie don't le contenu peut être nocif pour l'environnement. Ne vous défaites pas du produit sans prendre la precaution de démonter la batterie et de la deposer dans un conteneur approprié pour son recyclage ou bien remettre le produit à l'usine.

ENG

[Non-Text]

[Non-Text]

INSTRUCTIONS ON USE

FIG. 1

1.- Manual switch

2.- Index:

3.- Dial

4.- Pins

5.- Clock hands
