Type de produit	Climatisation split murale
Marque	Haier
Modèle	AS09GS1ERA
Réfrigérant	R410A (GWP 1975)
Modes de fonctionnement	Auto, Froid, Sec, Chaud, Ventilateur
Plage de température intérieure en refroidissement	21 °C à 32 °C DB/WB
Plage de température extérieure en refroidissement	18 °C à 46 °C DB/WB
Plage de température intérieure en chauffage	15 °C à 27 °C DB
Plage de température extérieure en chauffage	-7 °C à 24 °C DB/WB (jusqu'à -15 °C pour inverseur)
Dimension tuyaux (liquide/gaz)	6,35 x 0,8 mm / 9,52 x 0,8 mm
Câble de connexion	H05RN-F ou H07RN-F, 4G0,75 mm²
Fusible unité intérieure	T 3,15 A / 250 V AC
Fusible unité extérieure	T 25 A / 250 V AC
Alimentation électrique	220-240 V, 50 Hz
Télécommande	Oui, avec piles R03 (2×)
Portée télécommande	7 m max sans obstacle
Fonction sommeil	Oui, avec variation de température
Minuterie	Marche/Arrêt programmable sur 24 h
Fonction d'urgence/test	Oui, pour télécommande défectueuse
Protection redémarrage	3 minutes de temporisation
Entretien filtre à air	Nettoyage tous les 15 jours
Autres filtres	Purification d'air (photocatalytique et antibactérien)
Installation	Par un professionnel qualifié

FOIRE AUX QUESTIONS - AS09GS1ERA HAIER

Comment regler l'horloge de la telecommande ?

Appuyez sur le bouton HORLOGE jusqu'a ce que AM ou PM clignote. Utilisez les touches ▲/▼ pour regler l'heure, puis appuyez sur PARAMETRER pour confirmer.

Comment nettoyer le filtre a air ?

Ouvrez la grille d'entree d'air, retirez le filtre en poussant l'onglet central. Nettoyez-le a l'aspirateur ou a l'eau, sechez-le a l'ombre, puis replacez-le avec la face FACE visible.

Que faire si la telecommande ne fonctionne pas ?

Verifiez les piles, remplacez-les si necessaire. Si le probleme persiste, retirez les piles, attendez quelques minutes et remettez-les. Utilisez un outil pointu pour appuyer sur le bouton REINITIALISER.

Comment utiliser le mode d'urgence ?

Si la telecommande est perdue ou defectueuse, appuyez sur l'interrupteur d'urgence sur l'unite interieure. Le climatiseur fonctionnera automatiquement en mode froid (si T° > 23°C) ou chaud (si T° < 23°C) a vitesse auto.

Qu'est-ce que la fonction sommeil ?

Le mode SLEEP ajuste la temperature progressivement pour un confort optimal. En mode froid, la temperature monte de 1°C par heure pendant 2 heures, puis se maintient 6 heures avant l'arret. En mode chaud, elle descend de 2°C par heure pendant 2 heures, puis remonte de 1°C apres 3 heures.

Comment programmer la minuterie ?

Reglez d'abord l'horloge. Appuyez sur MINUTERIE pour choisir Marche, Arret ou Marche-Arret. Utilisez ▲/▼ pour regler l'heure (sur 24 h), puis appuyez sur REGLAGE.

Pourquoi l'unite ne demarre-t-elle pas tout de suite ?

L'appareil a une protection de 3 minutes pour eviter les cycles trop courts du compresseur. Attendez quelques minutes apres l'arret avant de redemarrer.

Que signifie le code d'erreur E1 sur l'affichage ?

Le code E1 indique un dysfonctionnement du moteur interne. Verifiez les connexions, le thermistor ou la carte de circuit imprime. Contactez un professionnel.

Quel refrigerant est utilise et quelles sont les precautions ?

Le refrigerant est le R410A, un gaz a effet de serre fluore (GWP=1975). Ne pas le liberer dans l'atmosphere. L'installation et la maintenance doivent etre effectuees par un professionnel qualifie.

Comment installer correctement l'unite interieure ?

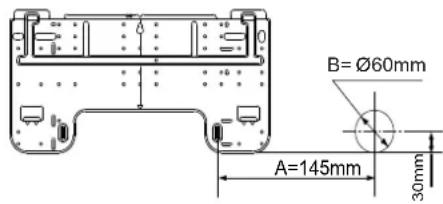

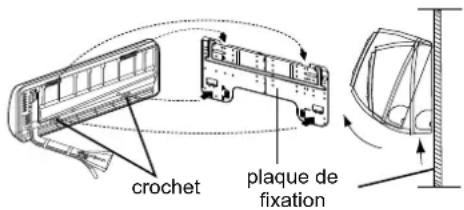

Fixez solidement la plaque de fixation au mur, percez un trou de 60 mm avec une legere pente vers l'exterieur. Raccordez les tuyaux, le cable et le tuyau de vidange en respectant les normes. Assurez-vous que la vidange est descendante. Faites appel a un installateur agre.

MODE D'EMPLOI AS09GS1ERA HAIER

① Entrée d'air Panneau d'affichage ⑥
② Grille d'entrée d'air Sélecteur d'urgence

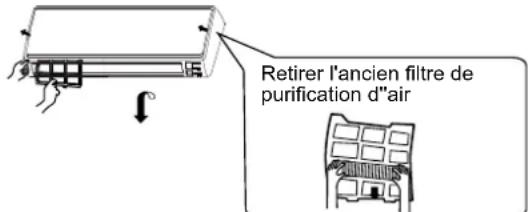

③ Sortie d'air Filtre de purification d'âr (intérieur)
④ Pale verticale (règle les flux d'air gauche et droit)
⑤ Pale horizontale (réglage des flux d'air vers le haut et vers le bas. Ne pas régler manuellement).

Selon l'article réel acheté l'image ci-dessus est seulement pour référence.

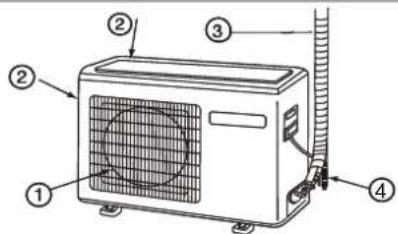

Unité extérieure

Selon l'article réel acheté l'image ci-dessus est seulement pour référence.

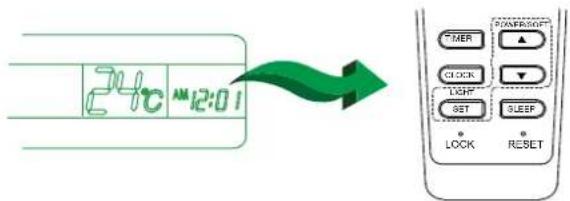

Réglage de l'horloge

Presser le bouton HORLOGE, "AM" ou "PM" clignotent.

Presser △ ou ▽ pour régler l'heure. Chaque pression ajoute ou retire 1 minute. Si le bouton est maintenu enfoncé, l'heure changera rapidement. Une fois l'heure réglée, pressez PARAMÉTRER, AM " et "PM" arrêtent de clignoter, et l'horloge commence à fonctionner.

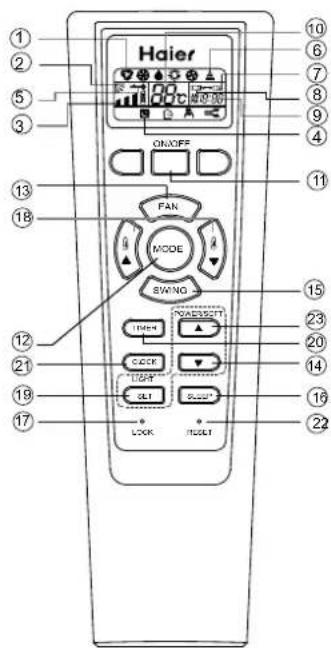

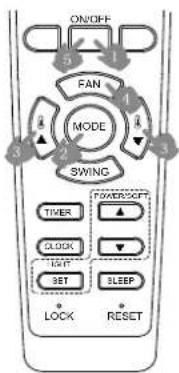

Télécommande

1. Affichage du mode

Mode de fonctionnement	AUTO	FROID	SEC	CHAUD	VENTILATEUR
Telecommande

1. Affichage POSITION

2. Affichage VITESSE DE VENTILATION


3. Affichage SOMMEIL

4. Affichage VERROUILLAGE

5. ENVOI DE SIGNAL

6. Affichage MINUTERIE ARRÊT

7. Affichage MINUTERIE EN MARCHE

8. Affichage HORLOGE Affichage de la TEMP.

9. Bouton MARCHE/ARRÊT

12.BoutonMODE

1. Bouton VENTILATEUR

2. BoutonHEURE

15.BoutonPOSITION

1. Bouton VEILLE

2. Bouton de VERROUILLAGE Utilisé pour verrouiller les boutons et l'affichage LCD.

3. BoutonREGLAGETEMP.

4. Bouton VOYANT / CONF.

5. Bouton de MINUTERIE

6. Boutond'HORLOGE Utilisé pour pour régler l'heure.

7. Bouton RÉINITIALISER Si le fonctionnement de la télécommande devient anormal, utiliser un outil en pointe pour presser ce bouton afin de réinitialiser la télécommande.

8. BoutonALIMENTATION/HEURE / DOUX Utilisé pour pour régler l'heure et le minuteur. À chaque pression du bouton, l'affichage change de la façon suivante :

Installation des piles

1. Enlever le couvercle du compartiment à pile;

2. Placer les piles comme illustré. 2 piles R-03, touche de réinitialisation (cylindre);

3. Assurez-vous de placer les piles conformément aux signes" + "/"-";

4. Installer les piles, puis replacer le couvercle.

Note:

• La distance entre la tête de transmission du signal et l'orifice de réception ne doit pas dépasser 7 mètres, sans obstacle.
• Une lampe fluorescente de type allumage électronique, un changement de lampe fluorescente ou un téléphone sans fil est installé dans la pièce, le récepteur peut être perturbé dans la réception des signaux, auquel cas la distance vers l'unité intérieure doit être raccourcie.
• Un affichage plein ou non clair durant l'utilisation indique que les piles sont épuisées. Merci de remplacer les piles.
• Si la télécommande ne fonctionne pas correctement, enlevez les piles, puis replacez-les après quelques minutes.

Conseil :

En cas de non utilisation durant une longue période, retirer les piles. Si rien ne s'affiche après enlèvement, presser la touche de réinitialisation.

Utilisation

Opération de base

Télécommande

1. Démarrage de l'unité

Presser MARCHE/ARRÊT sur la télécommande, l'unité démarre.

1. Sélectionner le mode d'utilisation.

Presser le bouton MODE. A chaque pression, le mode d'utilisation change de la façon suivante: Télécommande

3 Sélection du paramètre de température

Presser le bouton

À chaque pression du bouton, le paramètre de température augmente de 1°C ; maintenir le bouton pressé permet d'augmenter rapidement cette valeur.

À chaque pression du bouton, le paramètre de température descend de 1°C ; maintenir le bouton pressé permet de diminuer rapidement cette valeur.

Sélectionner la température désirée.

4 Sélection de la vitesse du ventilateur

Presser le bouton VENTILATEUR. À chaque pression, la vitesse du ventilateur change de la façon suivante :

Télécommande :

Le climatiseur fonctionne à la vitesse affichée du ventilateur.

Lorsque le VENTILATEUR est réglé sur AUTO, le climatiseur ajuste

automatiquement la vitesse du ventilateur en fonction de la température de la pièce.

Mode de fonctionnement :	Télécommande	Note
AUTO		Dans le mode de fonctionnement automatique, le climatiseur sélectionne automatiquement le fonctionnement Froid ou Chaud en fonction de la température de la pièce. Lorsque le ventilateur est paramétré sur AUTO le climatiseur ajuste automatiquement la vitesse du ventilateur en fonction de la température de la pièce.
FROID
SEC		En mode SEC, lorsque la température de la pièce devient inférieure au paramètre de température de plus de +2°C, l'appareil fonctionne de façon intermittente à vitesse BASSE quel que soit le paramétrage du VENTILATEUR.
CHAUD		En mode CHAUFFAGE, de l'air chaud sera généré après quelques minutes à cause de la fonction de prévention des courants d'air. Lorsque le VENTILATEUR est réglé sur AUTO, le climatiseur ajuste automatiquement la vitesse du ventilateur en fonction de la température de la pièce.
VENTILATEUR		En mode de fonctionnement VENTILATEUR, l'appareil ne fonctionnera pas en mode REFROIDISSEMENT ou CHAUFFAGE, mais fonctionnera seulement en mode VENTILATEUR ; AUTO n'est pas disponible lorsque le mode VENTILATEUR est sélectionné. Et le réglage de température est désactivé en mode VENTILATEUR, le mode SOMMEIL n'est pas disponible.

Fonction d'urgence et test

Fonction d'urgence :

• Utilisez ce mode de fonctionnement seulement si la télécommande est défectueuse ou perdue, et avec la fonction d'urgence activée, le climatiseur peut fonctionner automatiquement pendant un moment.
• Lorsque le commutateur de la fonction d'urgence est pressé, un son aigu est émis, indiquant le démarrage de cette fonction..
• Lorsque le bouton d'alimentation est tourné pour la première fois et que le mode de fonctionnement d'urgence démarre, l'appareil passera automatiquement dans les modes suivants :

Température de la pièce	Température fixée	Mode minuterie	Vitesse du ventilateur	Mode de fonctionnement
Au dessus de 23°C	26°C	NON	AUTO	FROID
Au dessous de 23°C	23°C	NON	AUTO	CHAUD

- Il n'est pas possible de changer le réglage de température et la vitesse du ventilateur. Il est également impossible d'utiliser le mode minuteur ou sec.

Fonction de test :

Le commutateur de la fonction de test est identique au commutateur d'urgence.

- Utiliser ce commutateur en mode test lorsque la température de la pièce est inférieure à 16°C, ne pas l'utiliser en mode de fonctionnement normal.

- Maintenir le commutateur de fonction de test enfoncé durant plus de 5 secondes. Une fois que vous avez entendu 2 fois la tonalité suraiguë, relâcher le bouton. La fonction de refroidissement démarre avec une vitesse "Haute" de circulation d'air.

- Dans ce mode de fonctionnement, le moteur du ventilateur de l'appareil intérieur tourmera à grande vitesse.

- Utiliser ce commutateur en mode test lorsque la température de la pièce est inférieure à 16°C, ne pas l'utiliser en mode de fonctionnement normal. - Maintenir le commutateur de fonction de test enfoncé durant plus de 5 secondes. Une fois que vous avez entendu 2 fois la tonalité suraiguë, relâcher le bouton. La fonction de refroidissement démarre avec une vitesse "Haute" de circulation d'air. - Dans ce mode de fonctionnement, le moteur du ventilateur de l'appareil intérieur toumera à grande vitesse.

Réglage de l'orientation du flux d'air

1. Affichage de l'état d'envoi d'air Volet vertical

Pos.1 vide Pos.2 Pos.3 Pos.4 (Position auto)

1. Réglage du flux d'air gauche et droit (manuel)

Déplacer la pale verticale d'un cran sur le climatiseur vers la gauche ou la droit en se référant à l'illustration.

• Lors d'un réglage manuel du volet, éteindre l'appareil.
• Lorsque l'humidité est élevée, de la condensation d'eau peut se produire au niveau de la sortie d'air si tous les volets horizontaux sont réglés à gauche ou à droite.
• Il est recommandé de ne pas maintenir le volet vertical en position abaissée durant une longue période et mode FROID ou SEC, de la condensation d'eau pouvant se produire.
  Note:
  Lors d'un redémarrage après arrêt par télécommande, la télécommande mémorise automatiquement la position précédemment paramétrée.

Utilisation

Fonction veille

Avant de se coucher, presser simplement le bouton VEILLE et l'appareil fonctionnera en mode VEILLE pour apporter un sommeil paisible.

Utilisation de la fonction VEILLE.

Après démarrage de l'appareil, régler le mode d'état, puis presser le bouton VEILLE une fois avoir réglé l'heure.

Mode de fonctionnement :

1 heure après le démarrage du mode VEILLE, la température sera de 1°C plus élevée que le paramètre de température. Au bout d'une autre heure, la température augmente à nouveau de 1°C. L'appareil fonctionnera encore 6 heures puis s'arrêtera. La température est maintenue plus élevée que le paramètre de température afin que la température de la pièce ne soit pas trop basse durant le sommeil.

La fonction VEILLE démarre Arrêt de la fonction VEILLE

En mode FROID, SEC

2. En mode CHAUFFAGE

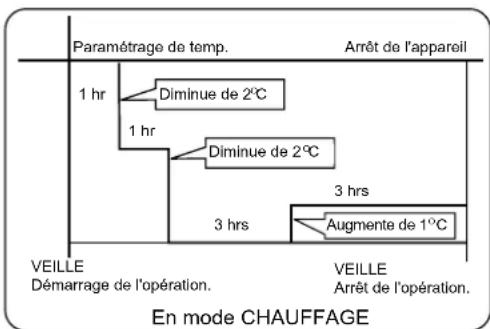

1 heure après le début du mode SLEEP, la température descendra 2°C en dessous du réglage de température. Une heure plus tard, la température descendra de 2°C de plus. Trois heures plus tard, la température augmentera d'1°C. L'appareil fonctionnera pendant 3 heures supplémentaires puis s'arrêtera. La temp. est alors plus basse que la temp. réglée, afin que la température ne soit pas trop haute pendant votre sommeil.

3. En mode AUTO

L'appareil fonctionne dans le mode de veille correspondant adapté au mode de fonctionnement sélectionné automatiquement.

4. En mode VENTILATEUR

Pas de fonction de VEILLE.

5. Si vous réglez la fonction sommeil tranquille sur 8 heures, le temps de sommeil tranquille ne peut pas être réglé.

Lorsque le fonction MINUTERIE est paramétrée, la fonction de sommeil tranquille ne peut pas être paramétrée. Une fois la fonction de sommeil paramétrée, si l'utilisateur réinitialise la fonction MINUTEUR, la fonction de sommeil sera annulée ; la machine sera en mode minuteur, si les deux modes sont configurés en même temps, le premier mode dont le temps de fonctionnement se terminera en premier provoquera l'arrêt de l'appareil et l'annulation de l'autre mode.

■ Fonction Reprise après panne de courant

1. Si l'appareil est démarré pour la première fois, le compresseur ne se lancera pas avant 3 minutes. Lorsque le courant revient après une panne de courant, l'appareil démarrera automatiquement et 3 minutes plus tard, le compresseur démarrera.
2. Note concernant la reprise après une panne de courant : appuyez sur le bouton sommeil dix fois en cinq secondes et entrez dans cette fonction après avoir entendu quatre sons. appuyez sur le bouton sommeil dix fois en cinq secondes et quittez cette fonction après avoir entendu deux sons.

Fonctionnement ALIMENTATION/DOUX.

(1) Fonctionnement de l'ALIMENTATION

Lorsque vous avez besoin d'un chauffage ou d'un refroidissement rapide, vous pouvez utiliser cette fonction.

En mode REFROIDISSEMENT, la vitesse de ventilation passe à la vitesse rapide du mode de ventilation AUTO. En mode CHAUFFAGE, la vitesse de ventilation passe à la vitesse moyenne du mode de ventilation AUTO.

(2) Fonctionnement de DOUX

Utiliser cette fonction lorsque le silence est requis pour lire ou se reposer.

En mode de fonctionne DOUX, la vitesse de ventilation passe à la vitesse faible du mode de ventilation AUTO.

Note:

En mode ALIMENTATION, en mode de CHAUFFAGE ou de REFROIDISSEMENT rapide, la pièce présentera une distribution de température inhomogène.

Une longue période de fonctionnement DOUX produira un effet ni trop froid ni trop chaud.

Pour annuler le fonctionnement ALIMENTATION ou DOUX presser à nouveau le bouton ALIMENTATION/DOUX, ALIMENTATION ou DOUX disparaît.

Utilisation

Utilisation de la minuterie Marche Arrêt.

Régler correctement l'horloge avant de lancer le mode MINUTERIE.

1 Une fois l'appareil démarré, sélectionner le mode de fonctionnement désiré :

2 Presser le bouton MINUTERIE pour changer le mode de MINUTERIE.

À chaque pression du bouton, l'affichage change de la façon suivante : Télécommande

Sélectionner ensuite le mode de MINUTERIE voulu (MINUTERIE MARCHE ou MINUTERIE ARRÊT ou MINUTERIE MARCHE-ARRÊT). "

ON "ou "OFFnotera.

3.Presser le bouton ▲ / pour régler l'heure.

Elle peut être réglée sur 24 heures.

4 Après réglage de l'heure, presser le bouton de réglage pour confirmer. "

ON "ou" OFFerrête de clignoter sur la télécommande.

1. Annuler le mode MINUTERIE

Presser simplement le bouton MINUTERIE plusieurs fois jusqu'à ce que le mode MINUTERIE disparaisse.

Remarques

Après remplacement des piles ou si une coupure de courant se produit, l'heure doit être à nouveau réglée.

La télécommande dispose d'une fonction de mémorisation : lors de la prochaine utilisation du mode MINUTERIE, presser simplement le bouton RÉGLAGE si le réglage de l'heure est identique à la fois précédente. Selon les horaires de MINUTERIE MARCHE ou MNUTERIE ARRÊT, Marche-Arrêt ou Arrêt-Marche se produira.

CONFORMITÉ DES MODÈLES À LA LÉGISLATION EUROPÉENNE

CE

Tous les appareils sont conformes aux directives Européennes suivantes :
- Directive basse tension 73/23/EEC
- Directive basse tension 2006/95/EC
- Compatibilité électro-magnétique 89/336/EEC
- Compatibilité électro-magnétique 2004/108/EC

ROHS

Les appareils répondent aux exigences de la directive 2002/95/EEC du parlement européen et du conseil sur la limitation des substances dangereuses dans les Équipements Électriques et Électroniques (Directive UE RoHS).

WEEE

Conformément à la Directive 2002/96/CE du Parlement Européen, nous informons ici-même le consommateur des conditions d'élimination des appareils électriques et électroniques.

CONDITIONS D'ÉLIMINATION

L'appareil de climatisation est marqué de ce symbole. Ceci signifie que les produits électriques et électroniques ne doivent pas être mêlés aux déchets ménagers non-triés. Ne pas tenter de démonter le système par soi-même : le démontage du système de climatisation, le traitement du liquide réfrigérant, de l'huile et d'autres pièces doivent

être effectués par un installateur qualifié conformément à la législation locale et nationale. Les climatiseurs doivent être traités dans des installations spécialisées pour réutilisation, recyclage et récupération. S'assurer que le produit est éliminé de façon correcte permet d'aider à éviter des conséquences potentielles négatives sur l'environnement et la santé humaine. Merci de contacter l'installateur ou les autorités locales pour plus d'information. Les piles doivent être enlevées de la télécommande et faire l'objet d'une élimination séparée conformément à la législation locale et nationale.

INFORMATIONS IMPORTANTES CONCERNANT LE LIQUIDE RÉFRIGÉRANT UTILISÉ

Cet appareil contient des gaz à effet de serre fluorés couverts par le protocole de Kyoto. Ne pas libérer dans l'atmosphère.

Type de réfrigérant : R410A

Valeur de GWP* : 1975

GWP = global warming potential - potentiel de réchauffement de la planète.

Merci de emplir à l'encre indélébiles :

• 1 La charge de réfrigérant usine de l'appareil
- 2 la quantité supplémentaire de réfrigérant chargée sur place et
• 1+2 la charge totale de réfrigérant.
sur l'étiquette de charge de réfrigérant fournie avec l'appareil.

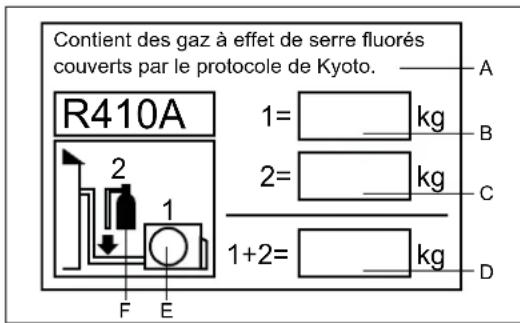

L'étiquette renseignée doit être collée à proximité du port de chargement de l'appareil (par ex.sur l'intérieur du couvercle de valeur d'arrêt).
A Contient des gaz à effet de serre fluorés couverts par le protocole de Kyoto.
B Charge de réfrigérant usine de l'appareil : voir sur la plaque d'intitulé de l'appareil
C Quantité supplémentaire de réfrigérant chargée sur place
D Charge totale de réfrigérant
E Appareil extérieur
F Cylindre réfrigérant et orifice d'admission de chargement

Installation de l'unité intérieure

Outillage requis pour l'installation

• Clé
- Pince
- Scie à métaux
- Perceuse
● Clé à ergot (17,19 et 26 mm)
- Détecteur de fuite de gaz ou solution à base d'eau savonneuse

• Clé dynamométrique (17 mm, 22 mm, 26 mm)
• Coupe-tube
• Outil d'évasement
• Couteau

- Rubans à mesurer

- Alésoir

Sélection de l'emplacement pour l'installation

• L'emplacement doit être solide, sans vibrations, et offrir un support suffisant pour l'unité.
• L'emplacement ne doit pas être affecté par de la chaleur ou de la vapeur générées dans les environs et doit garantir que l'entrée et la sortie de l'unité ne seront pas gênées.
• L'emplacement doit permettre une vidange facile avec la tuyauterie connectée à l'unité extérieure.
• L'emplacement doit permettre de répartir l'air froid dans toute la pièce.
• L'emplacement doit disposer d'une prise d'alimentation avec suffisamment d'espace autour.
• Sélectionnez un emplacement à une distance d'au moins un mètre par rapport aux postes de télévision, radio, appareils sans fil et lampes fluorescentes.
• En cas de fixation de la télécommande sur un mur, sélectionnez l'emplacement de sorte que l'unité intérieure puisse recevoir les signaux lorsque les lampes fluorescentes sont allumées dans la pièce.

Source d'alimentation

• Avant de brancher la fiche dans la prise, il faut absolument vérifier la tension.
• La source d'alimentation correspond aux informations sur la plaque signalétique.
• Installez un circuit d'alimentation auxiliaire exclusive.
• Une prise doit être installée de manière à ce que le câble d'alimentation puisse être branché facilement. Ne pas prolonger le câble en le coupant.

Accessoires

Télécommande (1) Tuyau de vidange (1)
	Capuchon en plastique (4)Vis ∅4X25 (4)
Plaque de fixation (1)	Filtre purificateur d'air (optionnel)(1)

Sélection du tuyau

POUR 07K 09K 12K	Tuyau à liquide ∅ 6,35x0,8 mm
	Tuyau à gaz ∅ 9,52x0,8 mm

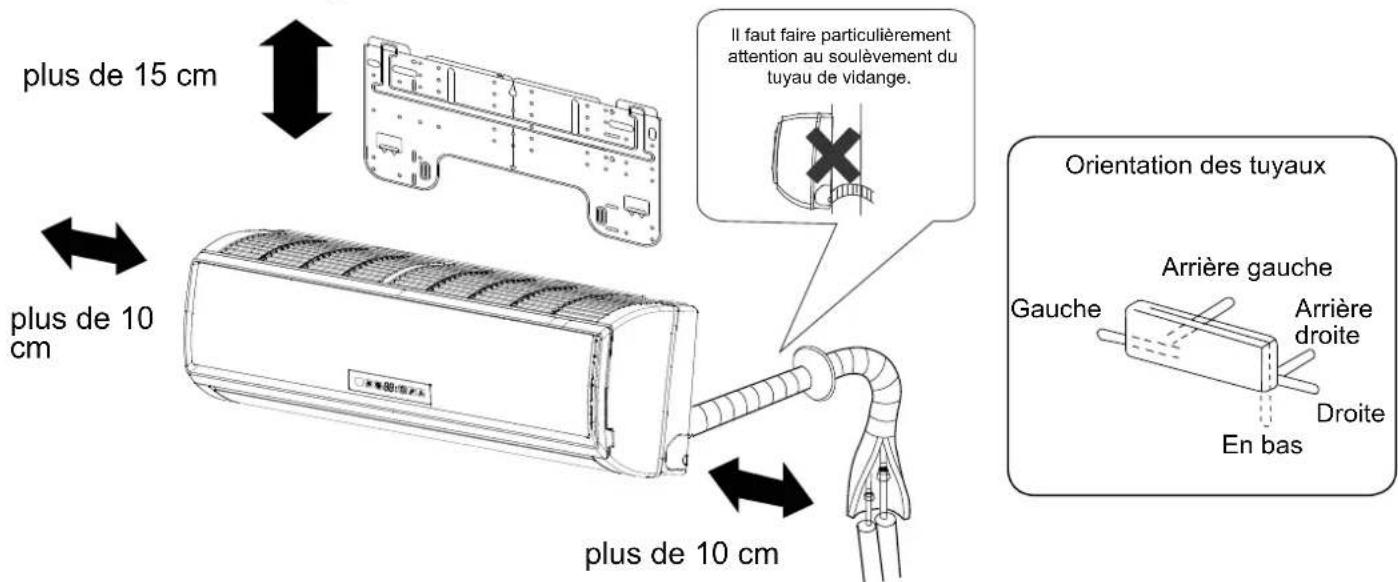

Schéma d'installation des unités intérieures

Les modèles utilisent le réfrigérant R410A sans HFC

La distance entre l'unité intérieure et le sol doit être supérieure à 2 m.
L'illustration ci-dessus est indiquée à titre de référence uniquement, vous devez tenir compte des particularités du modèle acheté.

Installation de l'unité intérieure

1 Installation de la plaque de fixation et positionnement du trou dans le mur

Lorsque la plate de montage est fixée en premier

1. Exécutez une mise à niveau correcte de la plaque à fixer contre le mur en fonction des piliers ou des linteaux autour, puis attachez la plaque temporairement avec un clou en acier.
2. Assurez-vous à nouveau que le niveau de la plaque est approprié en suspendant un fil avec un poids sur le bord supérieur, au centre de la plaque, puis fixez solidement la plaque avec le clou en acier.
3. Repérez le trou A dans le mur avec un ruban à mesurer

Lorsque la plaque de fixation est installée sur une barre latérale ou un linteau

• Installer une barre de fixation (vendue séparément) à la barre latérale et au linteau, puis serrez la plaque à la barre de fixation fixe.
• Pour l'emplacement de l'orifice mural, veuillez vous reporter à la section précédente « Lorsque la plaque de montage est fixée en premier ».

2 Faire un trou dans le mur et installer le cache-trou de tuyauterie

• Percez un orifice de 60 mm de diamètre, descendant légèrement en direction de la face extérieure du mur.
• Installez le cache trou de tuyauterie et scellez avec du mastic après l'installation

Epaisseur de la paroi

(Section du trou dans le mur) Tuyau pour le trou de tuyauterie

3 Installation de l'unité intérieure

Schéma de la tuyauterie

[Tuyauterie arrière]

- Acheminez les tuyaux et le tuyau de vidange que vous fixez ensuite avec du ruban adhésif.

[Gauche · Tuyauterie arrière gauche]

• Dans le cas d'une tuyauterie à gauche, découpez, avec une pince, le couvercle pour la tuyauterie gauche.

• Pour une tuyauterie à l'arrière gauche, cintrez les tuyaux selon le sens de la tuyauterie jusqu'à la marque du trou pour une tuyauterie arrière-gauche qui est marquée sur les matériaux d'isolation thermique.

• Insérez le flexible d'évacuation dans l'encoche des matériaux d'isolation thermique de l'unité intérieure.

• Introduisez le câble électrique de l'unité intérieure/extérieure à partir de l'arrière de l'unité intérieure et sortez-le par l'avant puis effectuez la connexion.
• Enduisez le joint évasé avec de l'huile réfrigérante et connectez les tuyaux. Recouvrez soigneusement la pièce de connexion avec des matériaux d'isolation thermique et fixez avec du ruban adhésif.

Fixez avec du ruban adhésif

Matériau

Câble électrique des unités intérieure/extérieure

- Le câble des unités intérieures/extérieures et le tuyau de vidange doivent être fixés au tuyau de réfrigérant avec un ruban protecteur.

[Tuyauterie dans une autre direction]

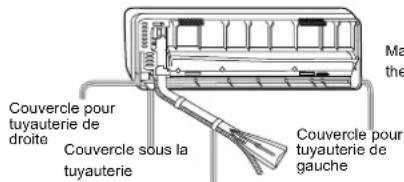

• À l'aide d'une pince coupante, découpez le couvercle pour la tuyauterie en fonction de la direction de la tuyauterie et cintrez ensuite le tuyau selon la position du trou dans le mur. Lors du cintrage, prenez soin de ne pas écraser les tuyaux.
• Connectez au préalable le câble des unités intérieure/extérieure et recouvrez ensuite les câbles connectés avec l'isolation thermique.

Fixation de l'unité intérieure

• Suspendez l'unité sur les encoches supérieures de la plaque de fixation. Déplacez l'unité d'un côté vers l'autre pour vérifier la fixation.
• Pour fixer le corps sur la plaque de fixation, soutenez le corps du dessous et posez-le à la perpendiculaire.

plaque de fixation

Déballage de l'unité intérieure

- Lorsque vous déballez l'unité intérieure, utilisez vos mains pour soulever le corps et le dégager du crochet, puis sortez la partie inférieure du corps légèrement vers l'extérieur et soulevez ensuite l'unité jusqu'au dégage-ment de la plaque de fixation.

4 Connexion du câble des unités intérieure/extérieure

Dépose du cache-câble

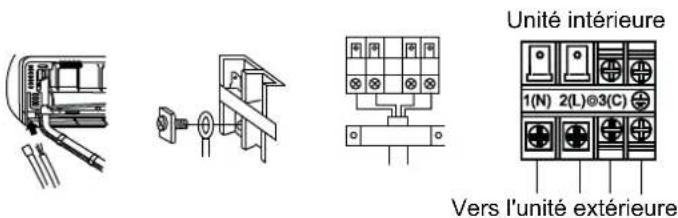

- Enlevez le cache-borne en bas à droite de l'unité intérieure et séparez le couvercle du câblage en desserrant les vis.

Connexion du câble après l'installation de l'unité intérieure

1. Insérez le câble de l'extérieur de la pièce dans le côté gauche du trou dans le mur dans lequel se trouve le tuyau.
2. Tirez le câble sur le côté avant et connectez-le en formant une boucle.

Connexion du câble avant l'installation de l'unité intérieure

• Insérez le câble depuis l'arrière de l'unité et sortez par l'avant.
• Desserrez les vis et enfoncez bien les extrémités du câble dans le bornier. Serrez les vis.
• Tirez légèrement sur le câble pour garantir qu'il a été correctement enfoncé et serré.
• Après avoir raccordé le câble, placez le cache-câble sur le câble connecté.

Remarque :

Lors de la connexion du câble, vérifiez soigneusement le numéro de la borne des unités intérieures et extérieures. Si le câblage est incorrect, le fonctionnement sera incorrect et entraînera des dommages.

Modèle	AS07GS1ERAAS09GS1ERAAS12GS1ERA
Câblage de connexion	≥slant 4G0.75mm^2

1. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, un de ses agents d'entretien ou une personne qualifiée. Le type du fil de connexion est H05RN-F ou H07RN-F.
2. Si le fusible de la carte PC a grillé, remplacez-le avec un fusible de type T.3.15A/250VAC (unité intérieure).
3. La méthode de câblage doit être conforme aux normes locales de câblage.
4. Après installation, la prise de courant doit être d'accès facile.
5. Un disjoncteur doit être incorporé au câblage fixe. Le disjoncteur doit être omnipolaire et la distance entre ses deux contacts ne doit pas être inférieure à 3 mm.

5 Installation du bloc d'alimentation

• La source d'alimentation doit être utilisée exclusivement par le climati-seur.
• Si le climatiseur doit être installé dans un endroit humide, ajoutez un disjoncteur de fuite à la masse.
• Pour toute installation dans d'autres emplacements, placez le disjoncteur le plus loin possible.

6 Travail de coupe et d'évasement de la tuyauterie

• La coupe du tuyau doit être effectuée avec un coupe-tuyau. Vous devez nettoyer les bavures.

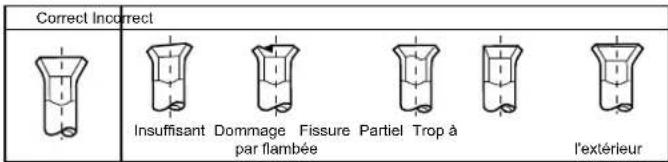

• Après avoir inséré l'écrou évasé, vous pouvez procéder au travail d'éva-sement.

	Outil d'évassement pour R410A	Outil d'évasement conventionnel
	Type à embrayage	type à embrayage (ri-gide)	Type à écrou à oreilles (Impe-rial)
A 0~0,5 mm 1,0~1,5 mm		1,5~2,0 mm

Matrice de l'outillage d'évasement

7 Vidange

• Installez le tuyau de vidange de manière à ce que la pente soit descendante.
• Ne pas effectuer la vidange comme illustré ci-dessous.

Il est surélevé à mi-chemin.

L'extrémité est immergée dans l'eau.

II ondule :

L'intervalle avec le sol est trop petit.

Il y a une odeur nauséabonde de la fosse

• Versez de l'eau dans le bac de vidange de l'unité intérieure et vérifiez que l'évacuation se fait bien vers l'extérieur.
• Si le tuyau de vidange est dans une pièce, veillez bien à utiliser une isolation thermique.

8 Vidange

Code d'identification	Description du problème	Analyse et diagnostic
E1	Dysfonctionnement du moteur interne	Connexion défecteuse ;Thermistor défectueux ;Carte à circuits imprimés défectueuse ;
E2	Défaillance du capteur à échange de chaleur
E4	Erreur EEPROM de l'unité interne	Données EEPROM erronées ;EEPROM défectueuse ;Carte à circuits imprimés défectueuse ;
E7	Défaut de communication entre les unités intérieure et extérieure	Erreur de transmission du signal entre les unités intérieure et extérieur en raison d'une erreur de câblage ;Carte à circuits imprimés défectueuse ;
E14	Dysfonctionnement du moteur interne	Opération arrêtée en raison d'une rupture de câble dans le moteur de ventilation ;Opération arrêtée en raison d'une rupture de fils conducteurs du moteur de ventilation ;Erreur de détection suite à la défaillance de la carte à circuits imprimés de l'unité intérieure ;

9 Vérification de l'installation et test de fonctionnement

■ Expliquez le fonctionnement à vos clients en vous servant du manuel.

Vérification des composants pour le test de fonctionnement

□ Cochez les √ cases

□ Fuite de gaz dans le raccordement du tuyau ?
□ Isolation thermique du tuyau de connexion ?
□ Les câbles de raccordement des unités intérieures et extérieures sont bien introduits dans le bornier ?
□ Le câble de connexion des unités intérieure et extérieure est-il correctement fixé ?
□ La vidange a-t-elle été effectuée correctement ?
□ Le fil de terre est-il correctement connecté ?
□ L'unité intérieure est-elle solidement fixée ?
□ La tension de la source d'alimentation est-elle conforme à la règlementation?
□ Y-a-t-il du bruit ?
□ La lampe s'allume-t-elle normalement ?
□ Les opérations de refroidissement et de chauffage (avec une pompe thermique) s'effectuent-elles normalement ?
□ Le régulateur de température de la pièce fonctionne-t-il normalement ?

Maintenance

Pour une utilisation intelligente du climatiseur

Paramétrage d'une température de pièce appropriée	Ne pas obstruer l'entrée ou la sortie d'air
Fermer portes et fenêtre durant utilisation.[IMAGE]	Utiliser la minuterie efficacement.[IMAGE]
Si l'appareil n'est pas utilisé durant une longue période, couper l'alimentation principale.[IMAGE]	Utiliser les volets efficacement.[IMAGE]

Boîtier intérieur

nettoyer le climatiseur en utilisant un chiffon doux et sec. Pour les tâches résistantes, utiliser un détergent neutre dilué dans de l'eau. Essorer le chiffon avant de nettoyer, puis totalement ôter le détergent.

Ne pas nettoyer avec les produits suivants :

Essence, benzine, diluant ou poudre à nettoyer pouvant endommager l'enduit de l'unité.

De l'eau chaude au delà de 40°C(104°F) peut provoquer une décoloration ou une déformation.

Nettoyage du filtre à air

1 Ouvrir la grille de l'entrée d'air en la tirant vers le haut.
2 Retirer le filtre.

Pousser légèrement vers le haut l'onglet central du filtre jusqu'à le libérer de la butée, et retirer le filtre par le bas.

3Nettoyer le filtre.

Utiliser un aspirateur pour enlever la poussière, ou nettoyer le filtre avec de l'eau. Après lavage, faire totalement sécher le filtre à l'ombre.

4Fixer le filtre.

Fixer le filtre correctement de façon à ce que l'indication "FACE" soit de face. S'assurer que le filtre est complètement fixé derrière la butée. Si les filtres droit et gauche ne sont pas correctement fixés, des défauts peuvent se produire.

5Fermer la grille d'entrée d'air.

Remplacement des filtres de purification d'air

1. Ouvrir la grille d'entrée d'air Soulever la grille d'entrée en utilisant un petit outil nommé support de grille situé sur le côté droit de l'appareil d'intérieur.

1. Détacher le filtre à air standard Faire glisser le bouton légèrement vers le haut pour libérer le filtre, puis l'enlever.

1. Fixer le filtre de purification d'air Placer les dispositifs de filtre de purification dans les cadres à filtre gauche et droit.

1. Fixer le filtre à air standard (Installation nécessaire)

ATTENTION :

Le côté blanc du filtre de purification d'air photocatalytique face vers l'extérieur, et le côté sombre face à l'appareil. Le côté vert du filtre de purification d'air anti-bactérien face à l'extérieur, et le côté blanc face à l'appareil.

1. Fermer la grille d'entrée d'air. Fermer la grille avec soin

REMARQUE :

• Le filtre de purification d'air photocatalytique doit être solarisé à dates fixes. Dans une famille normale, il doit être solarisé tous les 6 mois.
• Le filtre de purification d'air anti-bactérien peut être utilisé longtemps, inutile de le remplacer. Toutefois en cours d'utilisation, la poussière doit être enlevée en utilisant un aspirateur ou en les tapotant légèrement, sinon les performances pourraient être affectées.
• Veiller à maintenir le filtre de purification d'air anti-bactérien dans un environnement frais et sec, d'éviter une exposition directe au soleil lors d'un arrêt d'utilisation, ceci pouvant réduire la capacité de stérilisation.

Avertissement

Avertissement

Merci de contacter le point de vente ou de maintenance pour l'installation.

Ne pas tenter d'installer le climatiseur par soi-même parce qu'une installation inadéquate peut causer un choc électrique, un incendie ou une fuite d'eau.

Avertissement

Si une anomalie telle qu'une petite combustion se produit, stopper immédiatement l'appareil et contacter le vendeur.

ARRÊT

STRICTE OBLIGATION

Utiliser une source d'alimentation exclusive munie d'un coupe- circuit.

Vérifier soigneusement l'installation adéquate du drainage.

STRICTE OBLIGATION

Engager totalement la prise du cordon d'alimentation.

STRICTE OBLIGATION

STRICTE OBLIGATION

1. Ne pas utiliser une rallonge électrique ou de cordons raccordés.

2. Ne pas installer dans un endroit exposé à un risque de fuite de gaz inflammable.

3. Ne pas exposer l'appareil à de l'eau ou de l'huile vaporisée.

INTERDICTION

Ne pas utiliser un cordon enroulé.

INTERDICTION

Prendre soin de ne pas endommager le cordon électrique.

INTERDICTION

Ne pas insérer d'objets dans l'entrée ou la sortie d'air.

INTERDICTION

Ne pas démarrer ou arrêter le fonctionnement en déconnectant le cordon d'alimentation.

INTERDICTION

Ne pas diriger le flux d'air directement vers des personnes, en particulier des enfants ou des personnes âgées.

INTERDICTION

Ne pas tenter de réparer ou reconstruire par soi-même.

Connector la prise de terre.

AVERTISSEMENT

Ne pas utiliser à des fins de stockage de nourriture, de travaux d'art, d'équipement de précision, d'élevage ou de culture.

INTERDICTION

Prendre de l'air frais régulièrement, particulièrement lorsqu'un appareil à gaz fonctionne au même moment.

STRICTE OBLIGATION

Ne pas utiliser le commutateur avec des mains mouillées.

INTERDICTION

Ne pas installer l'appareil près d'une cheminée ou d'un autre appareil de chauffage.

INTERDICTION

Vérifier le bon état du support d'installation.

INTERDICTION

Ne pas verser d'eau sur l'appareil pour le nettoyage.

INTERDICTION

Ne pas placer d'animaux ou de plantes sur le chemin direct du flux d'air.

INTERDICTION

Ne placer aucun objet sur l'appareil ou fixé à l'appareil.

INTERDICTION INTERDICTION

Ne pas placer de vase à fleur ou de conteneur d'eau sur le haut de l'appareil.

Dépannage

Avant de demander de l'assistance, vérifier la liste suivante.

	Phénomène	Cause ou points de contrôle
Inspection normale des performances	Le système ne redémarre pas automatiquement.	Lorsque l'appareil est stoppé, il ne redémarrera pas avant 3 minutes afin de protéger le système.Lorsque la prise de courant est retirée puis réinsérée, le circuit de protection fonctionnera durant 3 minutes pour protéger le climatiseur.
	Un bruit se fait entendre.	Durant le fonctionnement de l'appareil ou à l'arrêt, un bruissement ou un gargouillement peut se faire entendre. Au bout de 2 à 3 minutes après démarrage de l'appareil, ce bruit devient plus notable. (Ce bruit est produit par la circulation du liquide réfrigérant dans le système)Durant le fonctionnement de l'appareil, un bruit de craquement peut se faire entendre. Ce bruit est produit par l'expansion ou la réduction de l'enveloppe en raison des changements de température.Si le flux d'air de l'appareil en cours de fonctionnement produit un bruit élevé, c'est que le filtre à air peut être sale.
	Génération d'odeurs.	Ceci se produit parce que le système fait circuler les odeurs de l'air intérieur telles que odeurs de meubles, peinture ou tabac.
	De la vapeur ou un panache se dégage.	En fonctionnement FROID ou SEC, l'appareil d'intérieur peut expulser de la vapeur.Ceci est dû au soudain refroidissement de l'air intérieur.
	En mode sec, la vitesse de ventilation ne peut pas être changée.	En mode SEC, lorsque la température de la pièce devient inférieure au paramètre de température de plus de 2^1 C, l'appareil fonctionne de façon intermittente à vitesse BASSE quel que soit le paramétrage du VENTILATEUR.
Vérification multiple		La prise de courant est-elle bien insérée ?Y-a-t-il une panne de courant ?Le fusible a-t-il grillé ?
	Mauvais refroidissement	Le filtre à air est-il sale ?Normalement il doit être nettoyé tous les 15 jours.Se trouve-t-il un obstacle devant l'entrée et la sortie d'air ?La température est-elle correctement réglée ?Des portes ou des fenêtres sont-elles ouvertes ?Existe-t-il un ensoleillement direct venant d'une fenêtre durant le refroidissement ?(Utiliser un rideau)La pièce contient-elle trop de sources de chaleur ou de personnes durant le refroidissement ?

Avertissement

• N'obstruez et ne couvrez pas le climatiseur. Ne mettez pas vos doigts dans les entrées/sorties, ni dans les volets de conditionnement.
• Ne pas laisser d'enfant jouer avec le climatiseur. Ne jamais laisser un enfant s'asseoir sur l'appareil extérieur.

Spécifications

- Le circuit de réfrigération est étanche.

L'appareil est adapté aux situations suivantes :

1. Plage de température ambiante applicable :

Refroidissement	Intérieur	Maximum : D.B/W.B 32 °C/23°CMinimum : D.B/W.B 21 °C/15°C
	Plein air	Maximum : D.B/W.B 46 °C/26°CMinimum : D.B 18 °C
Chauffage	Intérieur	Maximum : D.B 27 °CMinimum : D.B 15 °C
	Plein air	Maximum : D.B/W.B 24 °C/18°CMinimum : D.B/W.B -7 °C/-8°C
	Plein air(INVERSEUR)	Maximum : D.B/W.B 24 °C/18°CMinimum : D.B -15 °C

1. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, un de ses agents d'entretien ou une personne qualifiée similaire.
2. Si le fusible de l'unité d'intérieur sur la carte PC a fondu, le remplacer avec un fusible de type T. 3.15A/250V. Si le fusible de l'appareil d'extérieur a fondu, le remplacer par un fusible de type T.25A/250V.
3. La méthode de câblage doit être conforme aux normes locales de câblage.
4. Après installation, la prise de courant doit être d'accès facile.
5. Les piles usagées doivent être éliminées de façon appropriée.
6. L'appareil n'est pas destiné à être utilisé par des enfants ou des personnes infirmes sans supervision.
7. Il doit être veillé à ce que des jeunes enfants ne jouent pas avec l'appareil.
8. Veiller à utiliser une prise de courant appropriée, correspondant au cordon électrique.
9. La prise de courant et le câble de connexion doivent disposer des autorisations locales.
10. Afin de protéger l'appareil, veiller à éteindre d'abord le climatiseur, puis à attendre au moins 30 secondes avant de couper l'alimentation.

Haier Group

Adresse : No.1 Haier Road, Hi-tech Zone, Qingdao 266101 P.R.Chine

Contacts : TEL [phone] ; FAX [phone]

Site web : www.haier.com
