GAH-E 2046 Li - Taille-haies Gardol - Notice d'utilisation et mode d'emploi gratuit

Marque	Gardol
Modèle	GAH-E 2046 Li
Type de produit	Taille-haies à accumulateur
Longueur de lame	520 mm
Longueur de coupe	460 mm
Écart des dents	15 mm
Épaisseur de coupe max.	11 mm
Coupes par minute	2200
Poids	2,0 kg
Tension accumulateur	20 V d.c.
Capacité accumulateur	3000 mAh
Temps de charge	Environ 1 h
Chargeur	200-260 V ~ 50-60 Hz, sortie 21 V d.c. / 3 A
Niveau de pression acoustique	64,8 dB(A)
Niveau de puissance acoustique	84,8 dB(A)
Vibrations	≤ 2,5 m/s², K=1,5 m/s²
Sécurité	Interrupteur de sécurité deux mains
Garantie	60 mois (5 ans)
Entretien	Nettoyage après chaque utilisation, graissage régulier des lames
Utilisation	Haies, buissons, broussailles
Protection	Protection de lame, pare-chocs

FOIRE AUX QUESTIONS - GAH-E 2046 Li Gardol

Comment charger la batterie du taille-haies Gardol GAH-E 2046 Li ?

Sortez le bloc accumulateur de l'appareil en appuyant sur les touches latérales, puis insérez-le dans le chargeur. Le chargeur doit être branché sur une prise secteur (200-260 V). La LED verte clignote pendant la charge. Une charge complète prend environ 1 heure.

Comment monter et démonter la batterie ?

Pour monter la batterie, appuyez sur les touches latérales de l'accumulateur et insérez-le dans le logement jusqu'à ce qu'il s'enclenche. Pour le démonter, appuyez à nouveau sur les touches latérales et retirez-le.

Comment allumer le taille-haies ?

Le taille-haies est équipé d'un interrupteur deux mains. Appuyez simultanément sur la touche de commutation de la poignée de guidage (main avant) et sur celle de la poignée arrière. Les lames fonctionnent uniquement si les deux touches sont maintenues enfoncées.

Comment entretenir les lames ?

Nettoyez régulièrement les lames avec une brosse pour enlever les dépôts. Appliquez une fine couche d'huile (fig. 11) pour assurer une bonne performance. Avant tout entretien, retirez la batterie.

Quel est le temps de charge de la batterie ?

Le temps de charge est d'environ 1 heure pour une charge rapide jusqu'à 85 %, et environ 75 minutes pour une charge complète.

Quelle est la longueur de coupe du taille-haies ?

La longueur de coupe est de 460 mm, avec une longueur de lame de 520 mm. L'écart entre les dents est de 15 mm et l'épaisseur de coupe maximale est de 11 mm.

Que faire si l'appareil ne démarre pas ?

Vérifiez si la batterie est chargée et correctement insérée. Si le chargeur ne fonctionne pas, testez la prise secteur. En cas de problème persistant, contactez le service après-vente.

Comment ranger le taille-haies ?

Après utilisation, nettoyez l'appareil et appliquez de l'huile sur les lames. Montez la protection de lame. Vous pouvez suspendre l'appareil par les trous du pare-chocs (fig. 12) à un clou ou une vis.

Comment tailler les haies correctement ?

Guide le taille-haies avec un angle d'environ 15° par rapport à la haie (fig. 7). Les lames coupant dans les deux sens (fig. 8), vous pouvez couper de haut en bas. Utilisez un fil comme repère pour une hauteur régulière (fig. 9). Pour les surfaces latérales, taillez du bas vers le haut en mouvements d'arc (fig. 10).

Puis-je utiliser le taille-haies sous la pluie ?

Non, l'appareil doit être protégé de la pluie et de l'humidité. Le symbole sur l'appareil (fig. 3) indique qu'il ne faut pas l'exposer à la pluie. Utilisez-le uniquement par temps sec.

MODE D'EMPLOI GAH-E 2046 Li Gardol

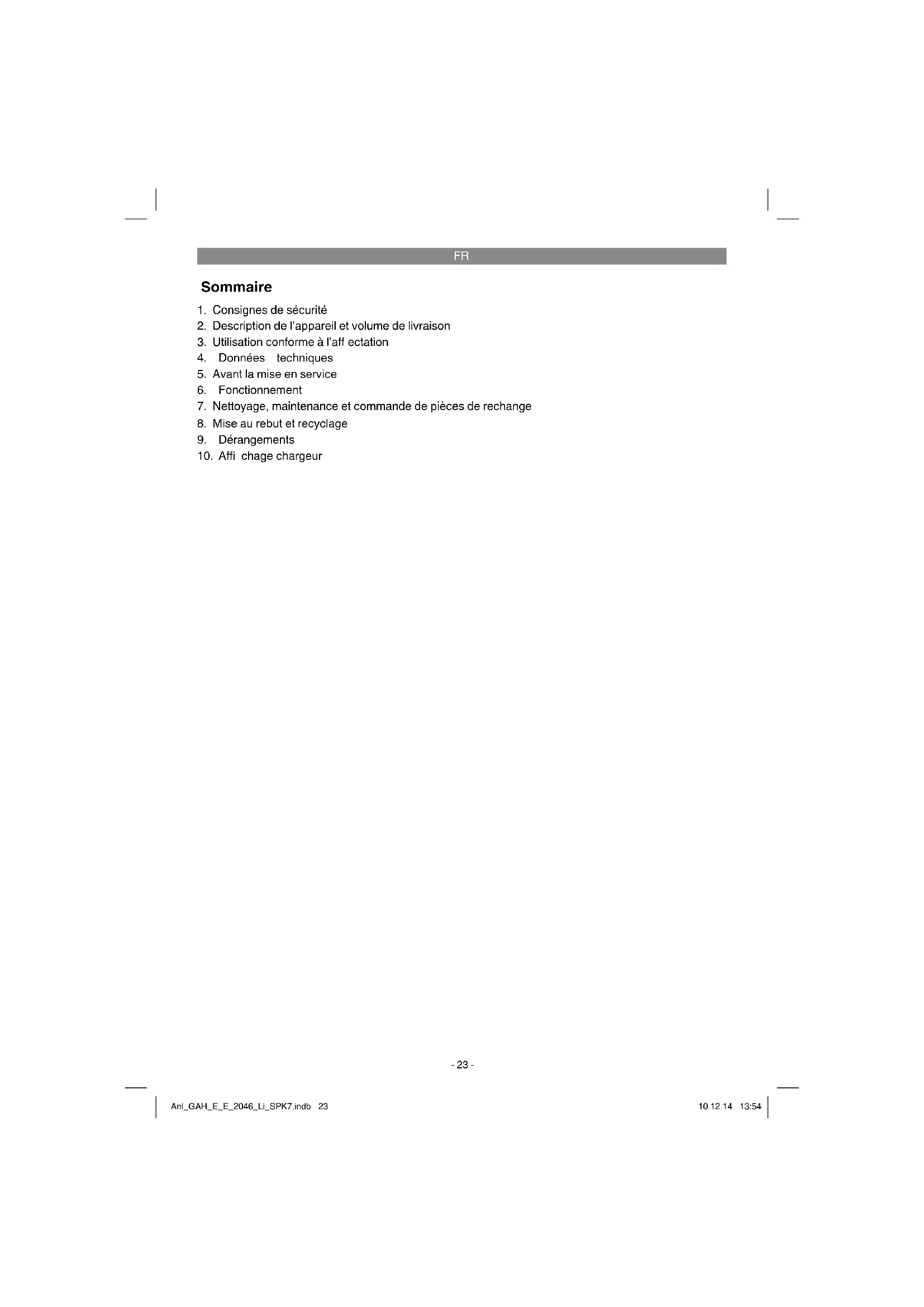

FR Mode d'emploi d'origine Taille-haies a accumulateur

1. Consignes de sécurité
2. Description de l'appareil et volume de livraison
3. Utilisation conforme à l'aff ectation
4. Données techniques
5. Avant la mise en service
6. Fonctionnement
7. Nettoyage, maintenance et commande de pièces de rechange
8. Mise au rebut et recyclage
9. Dérangements
10. Affi chage chargeur

FR

Danger!

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afi n d'éviter des blessures et dommages. Veuillez donc lire attentivement ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l'appareil doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouverez les consignes de sécurité correspondantes dans le cahier en annexe.

Danger!

Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

Explication de la plaque indicatrice sur l'appareil (fi gure 3)

1. Avertissement!
2. Protéger de la pluie et de l'humidité !
3. Avant la mise en service, lisez le mode d'emploi !
4. Portez des protections pour les yeux et l'ouïe!

2. Description de l'appareil et volume de livraison

2.1 Description de l'appareil (fi gure 1/2)

1. Lame
2. Protège-main
3. Poignée de guidage avec touche de commutation
4. Poignée avec touche de commutation
5. Chargeur
6. Accumulateur
7. Protection de lame
8. Pare-chocs
9. Blocage pour accumulateur

2.2 Volume de livraison

Veuillez contrôler si l'article est complet à l'aide de la description du volume de livraison. S'il manque des pièces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous avez acheté l'appareil muni d'une preuve d'achat valable. Veuillez consulter pour cela le tableau des garanties dans les informations service après-vente à la fi n du mode d'emploi.

• Ouvrez l'emballage et prenez l'appareil en le sortant avec précaution de l'emballage.
• Retirez le matériel d'emballage tout comme les sécurités d'emballage et de transport (s'il y en a).
  • Vérifiez si la livraison est bien complète.
• Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.
• Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.

Danger!

L'appareil et le matériel d'emballage ne sont pas des jouets ! Il est interdit de laisser des enfants jouer avec des sacs et des fi lms en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s'étouff er !

Taille-haies
• Protection de lame
Accumulateur
- Chargeur
• Mode d'emploi d'origine
• Consignes de sécurité

3. Utilisation conforme à l'aff ectation

Ce taille-haies convient à tailler des haies, des buissons et des broussailles.

La machine doit exclusivement être employée conformément à son aff ectation. Chaque utilisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et l'opérateur/l'exploitant est responsable.

Veillez au fait que nos appareils, conformément à leur aff ectation, n'ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute

FR

responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

Longueur de lame 520 mm

Longueur de coupe 460 mm

Ecart des dents 15 mm

Epaisseur de coupe max. 11 mm

Coupes/mini 2200

Temps de charge .... env. 1 h

Niveau de pression acoustique L_pA 64,8 dB

Niveau acoustique L_WA .....84,8 dB

Imprécision K 3 dB

Accumulateur de rechange .20 V d. c. /3000 mAh

Vibrations a_hv ≤ 2,5m / s^2

Imprécision K 1,5 dB

Poids 2,0 kg

Chargeur

Tension du secteur .....200-260 V \~ 50-60 Hz

Tension/Courant de sortie .....21 V d. c. / 3 A

Le bruit de la machine peut dépasser les 85 dB(A). Dans ce cas, les mesures antibruit sont requises pour l'utilisateur. Le bruit a été mesuré selon la norme EN 60745-1. La puissance des vibrations transmises à travers la poignée a été calculée selon la norme EN 60745-1.

La valeur d'émission de vibration a été mesurée selon une méthode d'essai normée et peut être modifiée, en fonction du type d'emploi de l'outil électrique ; elle peut dans certains cas exceptionnels être supérieure à la valeur indiquée.

La valeur d'émission de vibration indiquée peut être utilisée pour comparer un outil électrique à un autre.

La valeur d'émission de vibration indiquée peut également être utilisée pour estimer l'altération au début.

Limitez le niveau sonore et les vibrations à un minimum !

• Utilisez exclusivement des appareils en excellent état.
- Entretenez et nettoyez l'appareil régulièrement.
• Adaptez votre façon de travailler à l'appareil.
• Ne surchargez pas l'appareil.
- Faites contrôler l'appareil le cas échéant.
- Mettez l'appareil hors circuit lorsque vous ne l'utilisez pas.
- Portez des gants.

5. Avant la mise en service

5.1 Montage de l'accumulateur (fi gure 4)

Appuyez sur les touches d'enclenchement latérales de l'accumulateur comme illustré sur la fi gure 4 et insérez l'accumulateur dans le logement d'accumulateur prévu à cet eff et. Dés que l'accumulateur est dans une position comme illustré sur la fi gure 1, veillez à ce que les touches d'enclenchement s'enclenchent ! Le démontage de l'accumulateur s'eff ectue dans l'ordre inverse !

5.2 Charge de l'accumulateur (fi g. 5)

1. Sortez le bloc accumulateur de l'appareil. Pour cela appuyez sur les touches d'enclenchement latérales.
2. Comparez si la tension du secteur indiquée sur la plaque signalétique correspond à la tension réseau disponible. Branchez la fi che de contact du chargeur (5) dans la prise de courant. Le voyant LED vert commence à clignoter.
3. Mettez l'accumulateur (6) dans le chargeur (5).
4. Au point « Affi chage chargeur », vous trouverez un tableau avec les signifi cations des affi chages LED sur le chargeur.

Pendant la charge, il est possible que l'accumulateur chauff e quelque peu. C'est cependant normal.

S'il est impossible de charger l'accumulateur, veuillez contrôler,

• si la tension secteur est présente au niveau de la prise de courant
• si un contact correct est présent au niveau des contacts de charge du chargeur.

FR

Si le chargement de l'accumulateur reste impossible, nous vous prions de bien vouloir renvoyer,

lechargeur
• et le bloc accumulateur

à notre service après-vente.

Dans l'intérêt d'une longue durée de fonctionnement du bloc accumulateur, vous devez prendre soin de recharger le bloc accumulateur en temps voulu. Ceci devient absolument nécessaire lorsque vous constatez que la puissance du taille-haies sans fi I baisse. Ne déchargez jamais complètement le bloc accumulateur. Ceci cause l'endommagement du bloc accumulateur !

6. Fonctionnement

Mise en/hors circuit.

Le taille-haies est doté d'un interrupteur de sécurité deux mains. Ils ne fonctionnent que lorsque la touche de mise en circuit sur la poignée de guidage est appuyée d'une main (fi g. 1 / pos. 3) et que de l'autre l'interrupteur sur la poignée (fi g. 1/ pos. 4) soit aussi appuyé. Si l'un des organes de commande est relâché, les lames s'arrêtent. Attention ce faisant à la sortie de la lame de coupe.

Consignes de travail

• Outre les haies, il est possible de tailler aussi des buissons et broussailles avec un taille-haies.
• Vous obtiendrez la puissance de coupe en guidant le taille-haies de manière que les dents de la lame soient dirigés dans un angle d'env. 15° par rapport à la haie (voir figure 7).
• Les lames coupantes des deux côtés et fonctionnant en sens inverse l'une de l'autre permettent de couper dans les deux sens (voir fig. 8).
• Pour obtenir une hauteur de haie régulière, il est recommandé de tendre un fil comme repère le long de l'arête de la haie. Les branches qui dépassent sont coupées (voir fig. 9).
• Les surfaces latérales d'une haie doivent être coupées d'un mouvement du bas vers le haut en forme d'arcs (voir figure 10).

7. Nettoyage, maintenance et commande de pièces de rechange

Danger!

Avant de déposer et nettoyer le taille-haies, le mettre hors circuit et retirer la batterie.

7.1 Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommandons de nettoyer l'appareil directement après chaque utilisation.
• Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil. La pénétration de l'eau dans un appareil électrique augmente le risque de décharge électrique.
• Retirez les dépôts du capot de protection à l'aide d'une brosse

7.2 Brosses à charbon

Si les brosses à charbon font trop d'étincelles, faites-les contrôler par des spécialistes en électricité.

Danger ! Seul un(e) spécialiste électricien(ne) est autorisé à remplacer les brosses à charbon.

7.3 Maintenance

• Pour toujours obtenir une meilleure performance, les lames doivent être régulièrement nettoyées et graissées. Eliminez les dépôts à l'aide d'une brosse et appliquez une fine couche d'huile (fig. 11).
• Aucune pièce à l'intérieur de l'appareil n'a besoin de maintenance.
• Pour l'entreposage du taille-haies, on peut le suspendre par les trous dans le Pare-chocs (fig. 12) avec la protection de lame montée à un clou, une vis ou autre matériel du même genre.

FR

7.4 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes:

• Type de l'appareil
• No. d'article de l'appareil
• No. d'identification de l'appareil
• No. de pièce de rechange de la pièce requise
Vous trouverez les prix et informations actuelles à l'adresse www.isc-gmbh.info

8. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l'appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l'administration de votre commune.

9. Dérangements

L'appareil ne démarre pas :

Contrôlez si l'accumulateur est rechargé et si le chargeur fonctionne. Dans le cas où l'appareil ne fonctionne pas alors que la tension est présente, renvoyez celui-ci au service après-vente, à l'adresse indiquée.

FR

10. Affi chage chargeur

État de l'affi chage		Signifi cation et mesures
LED rouge LED vert
Arrêt Clignote	État prêt à l'emploiLe chargeur est raccordé au réseau et est prêt à l'emploi,l'accumulateur n'est pas dans le chargeur.
Marche Arrêt	Chargement	Le chargeur charge l'accumulateur en mode de charge rapide.
Arrêt Arrêt L'accumulateur est		chargé à 85 % et prêt à l'emploi.(Durée de charge 3,0 Ah accumulateur : 60 min)Ensuite, on commute sur un processus de charge lent jusqu'au chargement complet.(Durée de charge totale 3,0 Ah accumulateur : env. 75 min)Mesures:Retirez l'accumulateur du chargeur. Débranchez le chargeur du réseau.
Clignote Arrêt	Charge d'adaptation	Le chargeur est en mode de charge lente.Dans ce cas, l'accumulateur se charge plus lentement pour des raisons de sécurité et nécessite plus d'une heure. Cela peut avoir les causes suivantes:- l'accumulateur n'a pas été chargé depuis longtemps ou la charge d'un accumulateur usagé a été poursuivie (décharge profonde)- la température de l'accumulateur n'est pas dans la zone idéale comprise entre 10 °C et 45 °C.Mesures:attendez jusqu'à ce que le processus de charge soit terminé,l'accumulateur peut quand même encore être chargé.
Clignote Clignote	Erreur	Le processus de charge n'est plus possible. L'accumulateur est défectueux.Mesures:il ne faut plus charger un accumulateur défectueux.Retirez l'accumulateur du chargeur.
Marche Marche	Perturbation thermiqueL'accumulateur est trop chaud (par ex. exposition directe au so eil) ou trop froid (en dessous de 0 °C)Mesures:retirez l'accumulateur et conservez-le un jour à température ambiante (env. 20 °C).

FR

Uniquement pour les pays de l'Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à un recyclage respectueux de l'environnement.

Possibilité de recyclage en alternative à la demande de renvoi : Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retour, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extraits, est uniquement permise une fois l'accord explicite de l'ISC GmbH obtenu.

Sous réserve de modifi cations techniques

FR

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l'approvisionnement en pièces de rechange et d'usure ou l'achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l'utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.

Catégorie Exemple
Pièces d'usure* guidage de la lame, accumulateur
Matériel de consommation/pièces de consommation*	lame
Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d'enregistrer le cas du défaut sur internet à l'adresse www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux questions suivantes :

• est-ce que l'appareil a fonctionné une fois ou était-il défectueux dés le départ ?
• avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?
• quel est le défaut de fonctionnement de l'appareil à votre avis (symptôme principal) ? Décrivez ce défaut de fonctionnement.

FR

Bon de garantie

Chère cliente, cher client,

Nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à l'adresse indiquée sur ce bon de garantie ou au magasin où vous avez acheté cet appareil. La garantie est valable dans les conditions suivantes :

1. Ces conditions de garantie gèrent des prestations de garantie supplémentaires. Vos droits légaux en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie concerne uniquement les défauts de l'appareil dont il est prouvé qu'ils résultent d'un défaut de matériau ou de fabrication et se limite en fonction de notre décision soit à l'élimination de tels défauts sur l'appareil, soit au remplacement de l'appareil.

Veillez au fait que nos appareils, conformément au règlement, n'ont pas été conçus pour être utilisés dans un environnement professionnel, industriel ou artisanal. Il n'y a donc pas de contrat de garantie quand l'appareil a été utilisé professionnellement, artisanalement ou par des sociétés industrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

1. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d'une installation incorrecte, au non-respect du mode d'emploi (en raison par ex. du branchement de l'appareil sur la tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance et de sécurité ou résultant d'une exposition de l'appareil à des conditions environnementales anormales ou d'un manque d'entretien et de maintenance.

- les dommages résultant d'une utilisation abusive ou non conforme (comme par ex. une surcharge de l'appareil ou une utilisation d'outils ou d'accessoires non autorisés), de la pénétration d'objets étrangers dans l'appareil (comme par ex. du sable, des pierres ou de la poussière), de l'utilisation de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l'appareil ou des parties de l'appareil résultant de l'usure normale liée à l'utilisation de l'appareil ou de toute autre usure naturelle.

1. La durée de garantie est de 60 mois et débute à la date d'achat de l'appareil. Les droits à la garantie doivent être revendiqués avant l'expiration de la durée de garantie dans un délai de deux semaines après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne ni une extension de la durée de garantie ni le début d'une nouvelle durée de garantie pour cet appareil ou toute autre pièce de rechange installée sur l'appareil. Cela est valable également dans le cas d'une intervention du service après-vente à domicile.

2. Pour faire valoir vos droits à la garantie, veuillez enregistrer l'appareil défectueux à l'adresse suivante : www.isc-gmbh.info. Si le défaut de l'appareil est inclut dans la garantie, vous recevrez sans délai un appareil réparé ou un nouvel appareil.

Pour les pièces d'usure, de consommation et manquantes, nous renvoyons aux restrictions de cette garantie conformément aux informations du service après-vente de ce mode d'emploi.
