ESM-9944-N - Contrôleur de température Emko - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de température
Marque	Emko
Modèle	ESM-9944-N
Dimensions (L x H x P)	96 x 96 x 96 mm
Découpe de panneau	92 x 92 mm
Poids	360 g
Alimentation électrique	230 V∼ (±15%) 50/60 Hz, 3 VA (ou 115 V∼, 24 V∼ selon commande)
Type d'entrée température	Thermocouple J, K (IEC 584.1) ou PT-100 2/3 fils (IEC 751)
Plage de mesure	Dépend du type d'entrée : PT-100: 0 à 400°C; J: 0 à 800°C; K: 0 à 999°C
Précision	±1% de l'échelle complète
Cycle d'échantillonnage	3 échantillons par seconde
Forme de contrôle	Marche/Arrêt ou proportionnel (sélectionnable par DIP switch)
Sortie contrôle température	Relais 7A@250V~ ou driver SSR (20mA, 12V---)
Sortie minuterie	Relais 7A@250V~ ou driver SSR (20mA, 12V---)
Afficheurs	3 chiffres LED rouge 14 mm (température), 3 chiffres LED verte 8 mm (consigne température), 2 chiffres LED rouge 14 mm (durée), 2 chiffres LED verte 8 mm (consigne durée)
Indicateurs LED	SORTIE 1 (rouge), SORTIE 2 (rouge), DURÉE (rouge), MIN (vert), SEC (vert)
Buzzer interne	Oui, pour avertissement sonore
Entrée numérique	Interrupteur de couvercle
Température de fonctionnement	0 à 50°C
Humidité	0 à 90% HR (sans condensation)
Indice de protection	IP65 (face avant), IP20 (arrière)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif. Ne pas utiliser de solvants. Maintenir la face avant propre pour garantir l'étanchéité.
Sécurité	Protection capteur haut de gamme. Utiliser un fusible approprié sur l'alimentation. Respecter les conditions environnementales.
Pièces détachées et réparabilité	Contacter le service après-vente Emko (téléphone: [phone]) pour toute réparation ou pièce détachée.
Informations générales	Fabricant: Emko Elektronik Sanayi ve Ticaret A.Ş. Notice disponible gratuitement en ligne.

FOIRE AUX QUESTIONS - ESM-9944-N Emko

Comment régler la température de consigne ?

Utilisez les touches d'augmentation (▲) et de diminution (▼) de température situées sur la face avant. La valeur s'affiche sur l'afficheur vert de consigne de température.

Comment régler la durée de cuisson ?

Utilisez les touches d'augmentation (▲) et de diminution (▼) de durée. La valeur s'affiche sur l'afficheur vert de consigne de durée.

Comment démarrer le cycle de cuisson ?

Appuyez sur la touche Démarrage (Start) située sur la face avant. La durée commence à s'écouler et le relais de minuterie s'active selon la configuration.

Comment arrêter le cycle en cours ?

Appuyez sur la touche Arrêt (Stop). La durée est annulée, le buzzer se tait et l'appareil revient à l'écran principal.

Que faire si l'affichage indique une erreur de capteur ?

Vérifiez le branchement du thermocouple ou de la PT-100. Assurez-vous que le capteur est en bon état. Si le problème persiste, contactez le service après-vente.

Comment accéder aux paramètres cachés ?

Mettez le contrôleur en mode proportionnel (DIP switch S1 sur ON). Appuyez sur la touche Arrêt pendant 60 secondes. Utilisez les touches de température pour modifier les paramètres et la touche Arrêt pour passer au suivant.

Quelle est la fonction du paramètre 'direction de minuterie' (UdC) ?

Le paramètre UdC (0 ou 1) définit le sens de comptage. Si réglé sur 1, la minuterie compte à rebours ; si réglé sur 0, elle compte normalement (de 0 jusqu'à la consigne).

Comment nettoyer le contrôleur ?

Utilisez un chiffon doux et sec pour nettoyer la face avant. Évitez les produits chimiques. Assurez-vous que le joint d'étanchéité IP65 reste propre.

Quels types de capteurs de température sont compatibles ?

L'appareil accepte les thermocouples de type J et K (IEC 584.1) ainsi que les PT-100 à 2 ou 3 fils (IEC 751). Le type d'entrée doit être spécifié lors de la commande.

Où puis-je trouver le schéma de câblage ?

Le schéma de câblage est fourni dans la notice. Pour l'ESM-9944, les bornes 1-5 sont utilisées pour l'alimentation et les capteurs. Consultez le document PDF complet pour les détails.

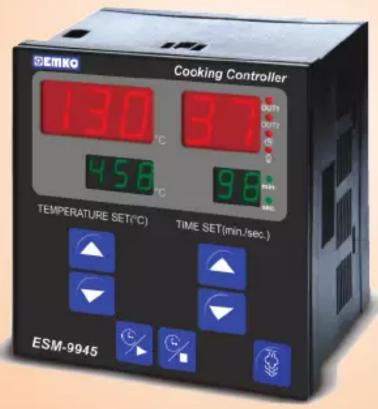

MODE D'EMPLOI ESM-9944-N Emko

Contrôleurs de cuisson

SEMKO Cooking Controller 130°C 37 458°C 96 TEMPERATURE SET(°C) TIME SET(min./sec.) ESM-9945

EEMKQ Cooking Controller 130°C OUT1 OUT2 458°C 98°C TEMPERATURE SET(°C) TIME SET(min./sec.) ESM-9944

CE EAC

ESM-9944

ESM-9945

Contrôleurs de cuisson

• Thermocouple de type J, Thermocouple de type K, Entrée de température PT-100 à 2 ou 3 fils (à déterminer dans la commande),
• Sélection de Marche / Arrêt ou contrôle proportionnel,
• Sélection de durée de fonctionnement en minutes ou secondes.
• Réglages hystérésis,
• Avertissement sonore par buzzer interne,
• Entrée d'interrupteur de couvercle,
• Sortie de vapeur (ESM-9945)

• Applications de boulangerie,
• Armoires de fermentation,
• Fours en céramique et en verre,
• Armoire de séchage de grain,
• Sauteuse industrielle,
• Incubateurs

CARACTERISTIQUES

ENTREE

Thermocouple (TC) : J, K (IEC 584.1) (ITS90)

Thermorésistance (RTD) : 2 or 3 wire PT 100 (IEC 751) (ITS90)

Plage de mesure : dans les informations de commande

Précision : ± 1% de l'échelle complète

Compensation de jonction froide : Automatiquement ±0.1°C/1°C

Protection par capteur : Haut de gamme

Cycle d'échantillonnage : 3 échantillons par seconde

CONTROLE

Forme de contrôle :M / A et PROPORTIONNELLE SORTIES

Sortie de contrôle de température :

Relais (7A@250V\~ @ charge résistive) ou en option :

Sortie de Driver SSR (Maximum 20mA, 12V ---)

Minuterie de sortie :

Relais (7A@250V\~ @ charge résistive) ou en option :

Sortie de Driver SSR (Maximum 20mA, 12V ---)

Sortie de vapeur (EMS-9945) :

Relais (7A@250V\~ @ resistive load) ou en option :

Sortie de Driver SSR (Maximum 20mA, 12V---)

En-dehors de cela, il y a un buzzer interne pour l'avertissement sonore.

AFFICHAGE

Affichage de température :

3 chiffres LED rouge 14 mm
Affichage de réglage de température :
3 chiffres LED verte 8 mm
Affichage de durée :
2 chiffres LED rouge 14 mm
Affichage de réglage de durée :
2 chiffres LED verte 8 mm

Affichage LED :

SORTIE 1 : Rouge,

SORTIE 2 : Rouge,

DUREE : Rouge,

VAPEUR : Rouge (ESM-9945),

MIN : Verte,

SEC : Verte

ALIMENTATION ELECTRIQUE

230 V ∼ ( %±15 ) 50/60 Hz - 3VA ,

115 V ∼ ( %±15 ) 50/60 Hz - 3VA ,

24 V ∼ (%±15) 50/60 Hz - 3VA

(à déterminer sur commande)

SPECIFICATIONS ENVIRONNEMENTALES ET PHYSIQUES

Température de fonctionnement : 0...50°C

Humidité : RH 0 à 90% (sans condensation)

Classe de protection : IP65 devant, IP20 derrière

Poids : 360 g

Dimensions : 96 x 96 mm x 96 mm

Découpe de panneau : 92 x 92 mm

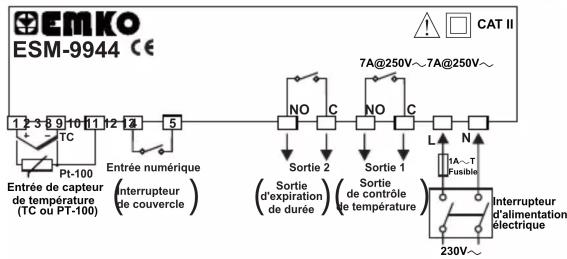

CABLAGE ELECTRIQUE


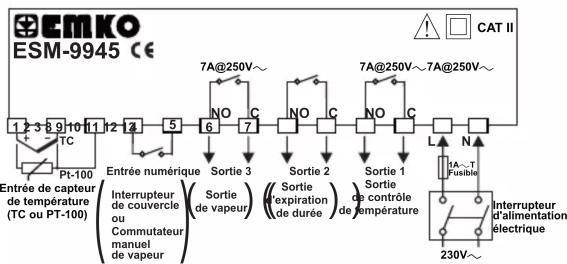


DIP - REGLAGES D'INTERRUPTEUR

S1	FORME DE CONTROLE
MARCHE	MARCHE- ARRET
ARRET	PROPORTIONNELLE

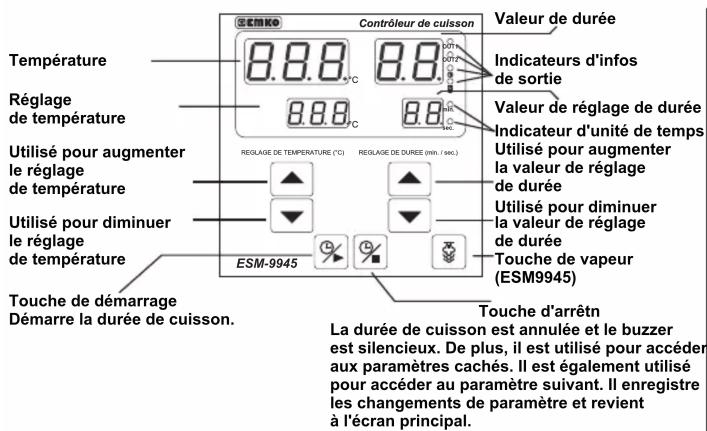

PANNEAU AVANT ESM-9945

SEMRO Contrôleur de cuisson Température Réglage de température Utilisé pour augmenter le réglage de température Utilisé pour diminuer le réglage de température Touche de démarrage Démarre la durée de cuisson. ESM-9945 Valeur de durée Indicateurs d'infos de sortie Valeur de réglage de durée Indicateur d'unité de temps Utilisé pour augmenter la valeur de réglage de durée Utilisé pour diminuer la valeur de réglage de durée Touche de vapeur (ESM9945) Touche d'arrêtn La durée de cuisson est annulée et le buzzer est silencieux. De plus, il est utilisé pour accéder aux paramètres cachés. Il est également utilisé pour accéder au paramètre suivant. Il enregistre les changements de paramètre et revient à l'écran principal.

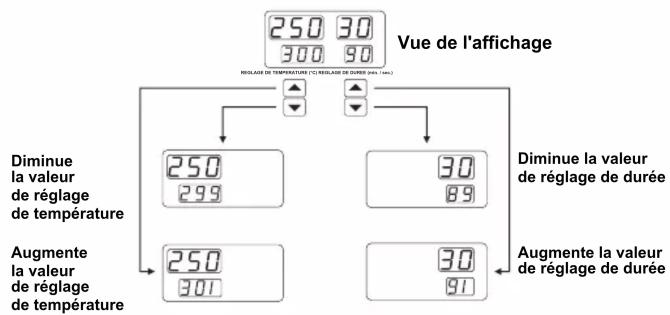

CHANGEMENT DES VALEURS DE REGLAGE

A tout moment, les valeurs de température et de réglage de durée peuvent être changées en appuyant sur les touches d'augmentation ou de diminution.

PARAMETRES CACHES

Si le contrôle est de forme proportionnelle, il est possible d'accéder aux paramètres cachés. Dans la forme proportionnelle, si la touche Arrêt est appuyée pendant 60 secondes, il sera possible d'accéder aux paramètres cachés.

La touche d'arrêt est appuyée pour le paramètre d'économie d'énergie et pour le passage au paramètre suivant. Si la touche d'arrêt est appuyée dans le dernier paramètre, l'utilisateur laisse l'affichage de paramètre, et l'écran principal apparait.

Pour changer la valeur de réglage de paramètre, les touches d'augmentation ou de diminution de température sont utilisées.

DEFINITION DES PARAMETRES CACHES et ORDINOGRAMMES

Paramètre de bande proportionnelle :

Plage : 1 à 100 %

Paramètre de période de sortie de contrôle :

Plage : 1 à 50 sec.

Paramètre de décalage de valeur de réglage :

Plage : 0 à ±19°C

Paramètre de direction de minuterie :

Plage : 0 ou 1. Si le paramètre est 1, la minuterie compte à rebours.

Si le paramètre est 0, la minuterie compte normalement.

Paramètre de limite haute de valeur de réglage :

Plage : 0 - Echelle (change avec le type d'entrée)

Paramètre de position de relais de minuterie :

Plage : 1 ou 0

Si le paramètre est 1, le relais de minuterie passe en position active avec

le démarrage de durée, et devient passif à la fin de la période. Si le paramètre est 0, le relais de minuterie devient actif à la fin de la période.

Paramètre de durée de vapeur (EMS-9945) :

Plage : 0 à 99 sec.

Si le paramètre de durée de vapeur est sélectionné à 0, la sortie de vapeur sera activée pendant la pression sur la touche. Si la valeur du paramètre est autre que 0, après avoir appuyé sur la touche de vapeur, la sortie sera activée pour la période de la valeur de paramètre de de durée de vapeur. Si la touche de Vapeur est appuyée quand la sortie de vapeur est activée, la sortie de vapeur est désactivée.

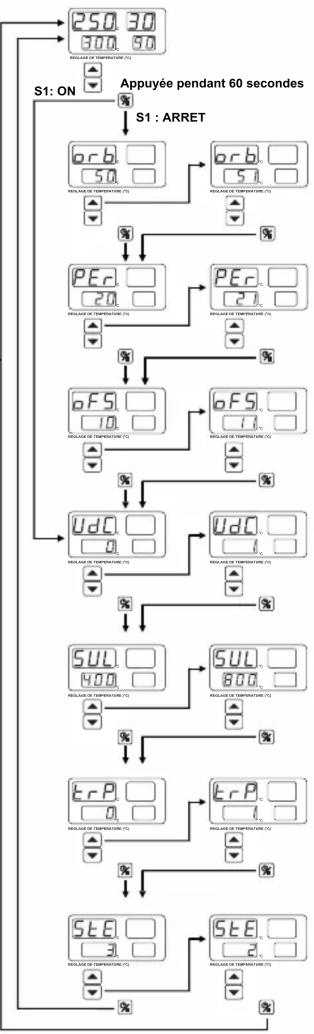

ESM-9945:


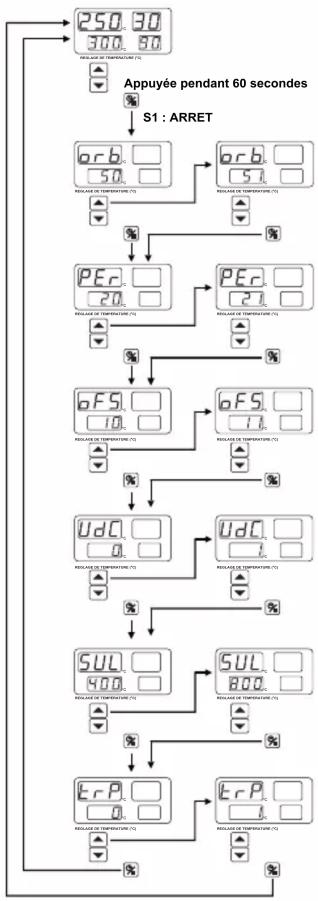

ESM-9944:

INFORMATIONS DE COMMANDE

ESM-9944 (96x96 DIN 1/4)

A

B

C

D

E

F

G

H

I

/

U

V

W

Z/

0

1

0

0

0

00

/

ESM-9945 (96x96 DIN 1/4)

A

B

C

D

E

F

G

H

I

/

U

V

W

Z/

0

1

0

0

0

/

Tension d'alimentationA

3

24V ~ ( ± 15%) 50/60Hz

4

115V ~ ( ± 15% ) 50/60Hz

5

230V ~ ( ± 15% ) 50/60Hz

9

Client

BC

Type d'entrée

Echelle (°C)

03

PT 100 , IEC751(ITS90)

0°C 400°C

05

J ,Fe CuNi IEC584.1(ITS90)

0°C 800°C

10

K ,NiCr Ni IEC584.1(ITS90)

0°C 999°C

E

Sortie 1 Sortie de contrôle de température

1

Sortie de relais (7A@250V ~ @ charge résistive, 1 NO)

2

Sortie de Driver SSR (Maximum 20mA, 12V=---)

FG

Sortie 2 Sortie de durée

01

Sortie de relais (7A@250V ~ @ charge résistive, 1 NO)

02

Sortie de Driver SSR (Maximum 20mA, 12V=---)

HI

Sortie 3 Sortie de vapeur (ESM-9945)

01

Sortie de relais (7A@250V~ @ charge résistive, 1 NO)

02

Sortie de Driver SSR (Maximum 20mA, 12V=---)

Société du fabricant

Informations sur le fabricant:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Téléphone : [phone]

Fax : [phone]

Informations sur le service de réparation et de maintenance :

Emko Elektronik Sanayi ve Ticaret A.Ş.
