10380 - Station Météo Mebus - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station météo intérieure/extérieure avec horloge radiocommandée
Marque	Mebus
Modèle	10380 (RCW416)
Dimensions de l'unité principale	Environ 150 x 100 x 30 mm (estimation)
Poids de l'unité principale	Environ 200 g (estimation)
Alimentation unité principale	2 piles AA 1,5 V + adaptateur AC inclus
Alimentation capteur extérieur	2 piles AA 1,5 V
Affichage	LCD rétroéclairé avec icônes météo, température, humidité, heure
Capteurs intégrés	Thermomètre et hygromètre intérieur
Capteur extérieur (inclus)	Thermo-hygromètre sans fil, canal 1-3, transmission 433 MHz
Nombre max. de capteurs	3
Portée de transmission	20 à 30 mètres (selon obstacles)
Température intérieure	-5 °C à +50 °C
Température extérieure	-10 °C à +50 °C
Humidité	25 % à 90 % HR
Horloge radiocommandée	Signal DCF, réglage automatique ou manuel, fuseau horaire réglable
Calendrier	Jour, mois, année (réglable)
Prévisions météo	12-24h, icônes : ensoleillé, partiellement nuageux, couvert, pluvieux, neigeux
Indicateur de confort	CON (confortable), HUM (humide), SEC (sec)
Réveil	Double alarme (AL1, AL2) avec fonction snooze
Mémoire min/max	Température et humidité intérieure/extérieure (min. et max.)
Affichage des canaux	Balayage automatique ou manuel des 3 canaux
Entretien et nettoyage	Chiffon doux et sec, sans produits agressifs
Sécurité	Ne pas ouvrir ni réparer soi-même ; utiliser des piles neuves identiques ; respecter la polarité
Garantie et conformité	CE, R&TTE 1999/5/EC, basse tension 73/23/EWG, CEM 89/336/EWG

FOIRE AUX QUESTIONS - 10380 Mebus

Comment régler l'heure manuellement si le signal radio n'est pas reçu ?

Maintenez la touche MODE pendant 2 secondes pour entrer dans le réglage. Sélectionnez la langue avec + ou -, confirmez avec MODE. Répétez pour régler l'année, le mois, le format 12/24, les heures et les minutes.

Comment associer le capteur extérieur à l'unité principale ?

Insérez d'abord les piles dans le capteur en sélectionnant le canal (1, 2 ou 3). Ensuite, allumez l'unité principale. Elle recherche automatiquement le signal pendant 2 minutes. Si nécessaire, maintenez SEARCH pendant 2 secondes pour forcer la recherche.

Que signifient les icônes météo affichées ?

Les icônes prévoient le temps pour les 12 à 24h : ensoleillé (jaune), partiellement nuageux (vert), couvert (bleu clair), pluvieux (violet), neigeux (blanc). La précision est d'environ 70 %.

Comment afficher les températures minimale et maximale ?

Appuyez sur la touche MEM une fois pour voir les minima, une deuxième fois pour les maxima, et une troisième fois pour revenir aux valeurs actuelles.

Que faire si l'affichage extérieur indique '...' ?

Cela signifie que le signal du capteur n'est pas reçu. Maintenez SEARCH pendant 2 secondes pour relancer la recherche. Vérifiez aussi les piles du capteur et la distance (max 30 m).

Comment régler l'alarme ?

Appuyez sur AL.1 ou AL.2, puis utilisez + ou - pour activer/désactiver. Maintenez la même touche enfoncée jusqu'à ce que l'heure clignote, réglez avec + ou -, et confirmez avec AL.1 ou AL.2.

Comment utiliser la fonction snooze ?

Lorsque l'alarme sonne, appuyez sur SNOOZE (partie supérieure de l'appareil) pour arrêter la sonnerie temporairement. Elle se répétera après quelques minutes.

Que faire en cas d'affichage de pile faible ?

L'icône de pile apparaît sur l'unité principale ou pour un capteur. Remplacez les piles par des neuves de type AA 1,5 V, en respectant la polarité.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et sec, sans produits de nettoyage agressifs. Évitez l'humidité et la poussière.

Quels sont les canaux disponibles pour les capteurs ?

Le capteur peut être réglé sur le canal 1, 2 ou 3 via un sélecteur dans le compartiment à piles. L'unité principale peut afficher jusqu'à 3 capteurs différents en alternance.

MODE D'EMPLOI 10380 Mebus

Merci d'avoir acheté le RCW416.

Le kit de base comprend une unité principale, qui est une station de prévisions météorologiques, une unité télécommandée qui est le thermo hygromètre et l'adaptateur AC/DC.

L'unité principale est capable d'enregistrer une température maximum et minimum de différents sites. Et aucune installation câblée n'est requise et fonctionne à 433 MHz.

Le paquet comprend:

-Unité principale
- Capteur thermo hygromètre extérieur
- Adaptateur AC
- Manuel d'instruction

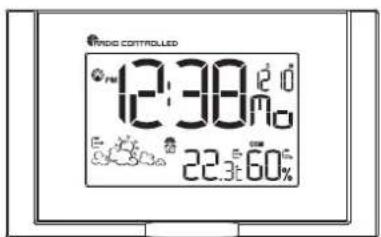

PVG CONTROLLED 12:38 12:00 Mo 22.3±60%

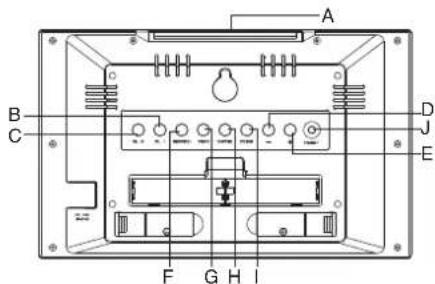

Active la fonction snooze

B. Touche AL. 1

Affiche l'heure du réveil ou règle le statut du réveil pour le réveil 1

C. Touche AL. 2

Affiche l'heure du réveil ou règle le statut du réveil pour le réveil 2

D. Touche (—)

Diminue la valeur d'un réglage

E. Touche (+)

Augmente la valeur d'un réglage; Permet de recevoir un signal de l'horloge contrôlée par radio

F. Touche SEARCH

Permet de rechercher le signal du capteur à distance

G. Touche MEM

Reçoit la température et l'humidité maximum ou minimum de l'unité principale et de l'unité à distance

H. Touche CHANNEL

Alterne entre les différents canaux des capteurs à distance. Séquence des touches : Intérieur > Canal 1 > Canal 2 > Canal 3 > Intérieur... Vous pouvez aussi appuyer et maintenir pour entrer dans la fonction Auto Déroulement.

I. Touche MODE

Alterne les modes d'affichage et confirme l'entrée tout en réglant les valeurs d'affichage

J. Touche RESET

Appuyer pour réinitialiser toutes les valeurs au réglage par défaut, 59

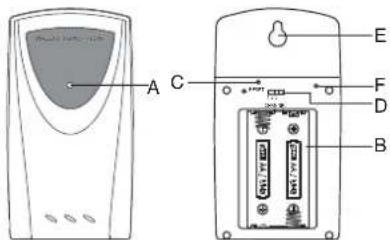

CARACTERISTIQUES DU SENSEUR

A C E F D B

A TEMOIN LUMINEUX (LED)

Clignote brièvement durant l'envoi des données mesurées. Cignote 2x si les pilles de la sonde faibles. (MODEL TS22C, TS23C, TS32C, TS33C)

B COMPARTIMENT A PILE

C TOUCHE DE REMISE À ZERO [RESET]

D SELECTION DU CANAL

Assignation d'un canal au senseur (1,2 ou 3)

E ENCOCHE POUR FIXATION MURALE

F TOUCHE F °C/ °F

Cette fonction n'est pas disponible sur tous les appareils

60

AVANT DE COMMENCER

Pour un meilleur fonctionnement:

1. Insérer les piles des unités à distance avant de le faire pour l'unité principale.

2. Positionner l'unité à distance et l'unité principale dans la portée de transmission efficace, qui dans des circonstances usuelles, est de 20 à 30 mètres. Noter que la portée efficace est largement affectée par les matériaux des bâtiments et par la position des unités principale et à distance. Essayer des positions variées pour un meilleur résultat. Bien que les unités à distance soient résistantes aux intempéries, elles doivent être éloignées de la lumière du soleil directe, la pluie ou la neige.

1. Retirer les vis du compartiment à piles

2. Sélectionner le canal

3. Installer 2 piles (UM-3 ou taille "AA" 1.5V)

strictement selon les polarités montrées,

1. Replacer le boîtier et le revisser.

ALLUMER L'UNITE PRINCIPALE

Installer 2 batteries (UM-3 ou taille AA 1.5V) strictement dans l'unité principale et brancher l'adaptateur AC pour allumer l'unité principale et vous verrez l'affichage s'illuminer.

ALERTE PILES FAIBLES

POUR LE CAPTEUR A DISTANCE

Quand il faut remplacer les piles du capteur à distance, l'indicateur de piles faibles respectif s'affichera. De plus, l'indicateur de piles faibles s'affichera sur l'unité principale pour cette unité de capteur à distance spécifiée.

POUR L'UNITE PRINCIPALE

Lorsque la puissance de la pile n'est plus suffisante, l'icône de piles s'affichera afin de remplacer les piles. Si l'adaptateur AC ne peut pas connecter l'unité principale correctement, ou si l'adaptateur AC est enlevé de l'unité principale, l'icône s'affichera.

a. Une fois les piles en place pour l'unité à distance, les données de température et d'humidité commenceront à être transmises à des intervalles d'environ 45 secondes. L'unité principale commencera aussi à rechercher des signaux pendant environ 2 minutes une fois que les piles sont installées.10 secondes après une bonne réception, les températures extérieures et l'humidité s'afficheront. L'unité principale actualisera automatiquement ses enregistrements à des intervalles d'environ 45 secondes.

b. Si aucuns signaux ne sont reçus, des blancs “...” s'afficheront. Maintenir [SEARCH] pendant 2 secondes pour faire une autre recherche pendant environ 2 minutes. Ceci est utile pour synchroniser la transmission et la réception des unités à distance et principale.

c. Lorsque la réception du signal à distance est terminée, elle synchronisera automatiquement l'heure actuelle et la date lorsqu'elle se trouve dans la portée du signal "DCF" RF.

Répéter cette étape lorsque vous trouvez des différences entre les enregistrements affichés sur l'unité principale et sur l'unité à distance.

TEMPERATURE ET HUMIDITE MAXIMUM ET MINIMUM

Les températures et l'humidité maximum et minimum enregistrés à l'intérieur / l'extérieur seront gardées automatiquement en mémoire. Pour afficher ces enregistrements, appuyer sur le bouton [MEM] pour les minima et appuyer sur le bouton [MEM] pour les maxima, et puis appuyer sur le bouton [MEM] pour retourner aux enregistrements actuels.

PREVISIONS METEOROLOGIQUES

L'unité principale est capable de détecter les changements de pression atmosphérique. En se basant sur les données collectées, elle peut prédire la météo pour les 12 à 24 heures à venir.

Affichage des symboles
Prévisions
Easolcillé couvert	Partacillement	Couvert Plavieux	Neigeaux
Couleur
Jaune Vert Bleu clair Violet Blanc

Remarque :

1. La précision des prévisions météorologiques générales basées sur la pression est d'environ 70%.

2. La prévision météorologique peut ne pas refléter la situation actuelle.

3. L'icône ensoleillé lorsqu'il s'applique à la nuit signifie un temps clair. Il y a un indicateur de tendance sur le cadran d'affichage montrant si la pression atmosphérique mesurée augmente, est constante, ou diminue.

63

INDICATEURS DE NIVEAU DE CONFORT

Les indicateurs de niveau de confort CON, HUM ou SEC vous diront si l'environnement actuel est confortable, trop humide ou trop sec. Les indicateurs de confort apparaîtront sur l'affichage de l'unité principale lorsque les conditions suivantes sont satisfaites:

Indicateur affiché sur l'unité	Portée de Température	Portée Humidité	Affiche Environnement actuel
CON	20°C à 25°C	40%RII à 70%RH	Comfortable
HUM	-5°C à +50°C	+ 70%RII	Trop humide
SEC	-5°C à +50°C	- 40%RII	Trop sec
Pas d'Indicateur	Moins de 20°C ou plus de 25°C	40%RH à 70%RII	Pas de commentaire

SIGNAUX DISCONNECTES

Si sans raisons évidentes l'affichage de la température externe disparaît, maintenez le bouton [SEARCH] pendant 2 secondes pour entamer une recherche immédiate. Si cela ne fonctionne pas, vérifier:

1. L'unité du capteur à distance est toujours en place

2. Les piles des unités principale et à distance. (Notes: lorsque la température tombe en dessous du point de gel, les piles des unités extérieures gèleront, ce qui baissera leur alimentation en voltage et leur portée effective.

3. La transmission est dans la portée et il n'y a pas d'obstacles et d'interférences. Réduire la distance si nécessaire.

64

COLLISION DE TRANSMISSION

Des signaux d'autres appareils ménagers tels que des sonneries de porte, systèmes de sécurité et contrôles d'entrée peuvent interférer avec ceux de ce produit et causer des échecs temporaires de réception. C'est normal et cela n'affecte pas la performance générale du produit. La transmission et la réception des enregistrements de température reprendront une fois que les interférences auront cessées.

COMMENT REGLER L'HORLOGE RADIO CONTROLEE

1. Une fois les piles installées, l'horloge recherchera automatiquement le signal radio. Cela prend environ 3-5 minutes pour finir ce processus.

2. Si l'utilisateur souhaite désactiver la fonction d'auto réception, maintenir le bouton [ + ] pendant 2 secondes pour la désactiver.

3. Pour réactiver la fonction auto réception, maintenir le bouton [ + ] pendant 2 autres secondes pour permettre la réception à une heure particulière.

4. Si le signal radio est reçu, la date & l'heure seront réglées automatiquement avec l'icône de signal de contrôle [ ] activé.

5. Si l'horloge ne reçoit pas le signal d'heure, l'icône [▲] apparaîtra. Puis l'utilisateur peut régler l'heure manuellement user.

COMMENT REGLER L'HORLOGE MANUELLEMENT

Pour régler l'horloge manuellement, maintenir [MODE] pendant deux secondes pour afficher la langue. Utiliser [+] ou [-] pour la changer. Appuyer sur [MODE] pour confirmer. Répéter la même procédure pour régler l'année, le mois, le format 12/24 heures, les heures et les minutes. Pendant le réglage, utiliser [+] ou [-] pour augmenter ou diminuer les valeurs rapidement. Pour afficher la langue, vous pouvez sélectionner.

65 66

Anglais (En), Allemand (DE), Français (Fr), Italien (IT), Espagnol (SP) et Hollandais (DU). S'il y a quelque chose que vous ne devez pas changer, appuyer simplement sur [MODE] pour le passer. Lorsque vous avez fini les changements, appuyer sur [MODE] pour sortir. L'affichage reviendra au mode horloge.

COMMENT REGLER LA ZONE HORAIRE

1. Pour régler la zone horaire
2. Appuyer sur [MODE] jusqu'à arriver au mode d'affichage de la zone horaire avec l'icône'ZONE' sur l'écran LCD.
3. Maintenir [MODE] pendant 2 secondes, la zone horaire s'affichera.
4. Entrer le réglage en utilisant [ + ] ou [ - ].
5. Appuyer sur [MODE] pour sortir.

COMMENT REGLER LE REVEIL

Il y a au total deux réveils, réveil1 et réveil 2 qui peuvent être activés en appuyant respectivement sur [AL. 1] et [AL. 2]. La procédure de réglage du réveil est listée ci-dessous.

REGLAGE REVEIL 1

1. Appuyer sur [AL. 1]
2. Appuyer sur [ + ] ou [ - ] pour activer / désactiver la fonction réveil.
3. Appuyer et maintenir le bouton [AL. 1] jusqu'à ce que l'heure du réveil clignote
4. Régler l'heure en appuyant sur [ + ] ou [ - ], et puis appuyez sur le bouton [AI.. 1] pour confirmer.
5. Ensuite, pour régler les minutes en appuyant sur [+] ou [-], et puis en appuyant sur le bouton [AL.1] pour confirmer.
6. si vous souhaitez quitter l'affichage du réveil et afficher le calendrier, appuyer sur [MODE] pour afficher le calendrier. Si vous souhaitez passer à l'affichage du réveil 2, appuyer sur le bouton [AL.1].

REGLER REVEIL 2

1. Appuyer sur [AI.. 2]

2. Appuyer sur [ + ] ou [ - ] pour activer / désactiver la fonction réveil.

3. Appuyer et maintenir le bouton [AL. 2] jusqu'à ce que l'heure du réveil clignote

4. Régler l'heure en appuyant sur [ + ] ou [ - ], et puis appuyez sur le bouton [AI.. 2] pour confirmer.

5. Ensuite, pour régler les minutes en appuyant sur [+] ou [-], et puis en appuyant sur le bouton [AL.2] pour confirmer.

6. si vous souhaitez quitter l'affichage du réveil et afficher le calendrier, appuyer sur [MODE] pour afficher le calendrier. Si vous souhaitez passer à l'affichage du réveil 1, appuyer sur le bouton [AL.2].

FONCTION SNOOZE

Lorsque le réveil sonne, vous pouvez appuyer sur [SNOOZE] pour arrêter le réveilrm

SPECIFICATIONS

Unité principale

Portée de fonctionnement : -5 °C à 50 °C proposée

Portée de mesure d'humidité : 25% à 90% à 25%

Résolution de température : 0.1 °C

Résolution d'humidité : 1% Piles : 1.5V AA x 2pcs

67

Unité de capteur à distance

Portée de fonctionnement : -10 °C à 50 °C

proposée

Portée de mesure d'humidité : 25% à 90% à 25%

Résolution de température : 0.1 °C

Résolution d'humidité : 1%

Fréquence de transmission : 433 MHz

Nombre maximum d'unités : 3

à distance

Cycle : entre 43 et 47

secondes

Piles : 1.5V AA x 2pcs

1. Préserver l'appareil de l'humidité et de la poussière, éviter les chocs et les températures extrêmes. Pour le nettoyer, utilisez seulement un chiffon doux et sec sans produit de nettoyage agressifs

2. Ne procédez à aucune intervention (réparation,...) dans l'appareil, sans quoi la garantie serait annulée.

3. Utilisez exclusivement des piles neuves et ne mélangez jamais des piles neuves avec des anciennes.

Pensez également à ne pas mettre les piles usagées dans les déchets ménagers, mais de les ramener dans les points de collecte prévus à cet effet. Important: pour tous les produits Irox, toutes les taxes anticipées de recyclage (TAR) en Suisse sont acquittées.

68

REMARQUE

- Sur la base des restrictions des possibilités d'impression, l'affichage de l'appareil peut différer de la représentation dans le présent mode d'emploi. Sous réserve de modifications.

Ce produit est conforme aux dispositions en vigueur, selon l'application des exigences fondamentales de l'article 3 des directives R&TTE 1999/5/EC. Directive

Utilisation adéquate du spectre de fréquence radio (Article 3.2 des directives R&TTE)

Standard(s) appliqué (s) EN 300 220-1,3:2000

Compatibilité électromagnétique

(Article 3.1.b des directives R&TTE)

Standard(s) appliqué(s) EN 301 489-1,3:2000

Standard(s) appliqué(s) EN 300 339:2000

Informations complémentaires

Le produit est conforme aux directives concernant

les appareils de basse tension 73/23/EWG

ainsi qu'aux directives concernant la compatibilité électromagnétique 89/336/EWG

et porte le marquage du certificat CE correspondant

Conforme Dans Les Pays Suivants

Tous les états européens EU, en Suisse CH

QA MANAGER: Q.Y. ZENG

K.S plastic factory

Guan Lan / Shen Shen / China

S il vous plaît, jetey les piles usages de façon a protéger l'environnement

Mebus®
