Tipo di prodotto	Stazione meteo interna/esterna con orologio radiocontrollato
Marca	Mebus
Modello	10380 (RCW416)
Dimensioni dell'unità principale	Circa 150 x 100 x 30 mm (stima)
Peso dell'unità principale	Circa 200 g (stima)
Alimentazione unità principale	2 batterie AA 1,5 V + adattatore AC incluso
Alimentazione sensore esterno	2 batterie AA 1,5 V
Display	LCD retroilluminato con icone meteo, temperatura, umidità, ora
Sensori integrati	Termometro e igrometro interno
Sensore esterno (incluso)	Termo-igrometro senza fili, canale 1-3, trasmissione 433 MHz
Numero max. di sensori	3
Portata di trasmissione	20 a 30 metri (secondo ostacoli)
Temperatura interna	-5 °C a +50 °C
Temperatura esterna	-10 °C a +50 °C
Umidità	25% a 90% UR
Orologio radiocontrollato	Segnale DCF, regolazione automatica o manuale, fuso orario regolabile
Calendario	Giorno, mese, anno (regolabile)
Previsioni meteo	12-24h, icone: sereno, parzialmente nuvoloso, coperto, piovoso, nevoso
Indicatore di comfort	CON (confortevole), HUM (umido), SEC (secco)
Sveglia	Doppia sveglia (AL1, AL2) con funzione snooze
Memoria min/max	Temperatura e umidità interna/esterna (min. e max.)
Visualizzazione dei canali	Scansione automatica o manuale dei 3 canali
Manutenzione e pulizia	Panno morbido e asciutto, senza prodotti aggressivi
Sicurezza	Non aprire né riparare da soli; utilizzare batterie nuove identiche; rispettare la polarità
Garanzia e conformità	CE, R&TTE 1999/5/CE, bassa tensione 73/23/CEE, EMC 89/336/CEE

Domande frequenti - 10380 Mebus

Come regolare l'ora manualmente se il segnale radio non viene ricevuto?

Tenere premuto il tasto MODE per 2 secondi per entrare nelle impostazioni. Selezionare la lingua con + o -, confermare con MODE. Ripetere per regolare anno, mese, formato 12/24, ore e minuti.

Come associare il sensore esterno all'unità principale?

Inserire prima le batterie nel sensore selezionando il canale (1, 2 o 3). Quindi accendere l'unità principale. Cerca automaticamente il segnale per 2 minuti. Se necessario, tenere premuto SEARCH per 2 secondi per forzare la ricerca.

Cosa significano le icone meteo visualizzate?

Le icone prevedono il tempo per le 12-24 ore: sereno (giallo), parzialmente nuvoloso (verde), coperto (azzurro), piovoso (viola), nevoso (bianco). La precisione è di circa il 70%.

Come visualizzare le temperature minima e massima?

Premere il tasto MEM una volta per vedere i minimi, una seconda volta per i massimi, e una terza volta per tornare ai valori attuali.

Cosa fare se il display esterno indica '...'?

Ciò significa che il segnale del sensore non viene ricevuto. Tenere premuto SEARCH per 2 secondi per riavviare la ricerca. Verificare anche le batterie del sensore e la distanza (max 30 m).

Come regolare la sveglia?

Premere AL.1 o AL.2, quindi usare + o - per attivare/disattivare. Tenere premuto lo stesso tasto fino a quando l'ora lampeggia, regolare con + o - e confermare con AL.1 o AL.2.

Come usare la funzione snooze?

Quando la sveglia suona, premere SNOOZE (parte superiore dell'apparecchio) per fermare temporaneamente la suoneria. Si ripeterà dopo alcuni minuti.

Cosa fare in caso di visualizzazione batteria scarsa?

L'icona della batteria appare sull'unità principale o per un sensore. Sostituire le batterie con nuove di tipo AA 1,5 V, rispettando la polarità.

Come pulire l'apparecchio?

Usare un panno morbido e asciutto, senza prodotti di pulizia aggressivi. Evitare umidità e polvere.

Quali sono i canali disponibili per i sensori?

Il sensore può essere impostato sul canale 1, 2 o 3 tramite un selettore nel vano batterie. L'unità principale può visualizzare fino a 3 sensori diversi in alternanza.

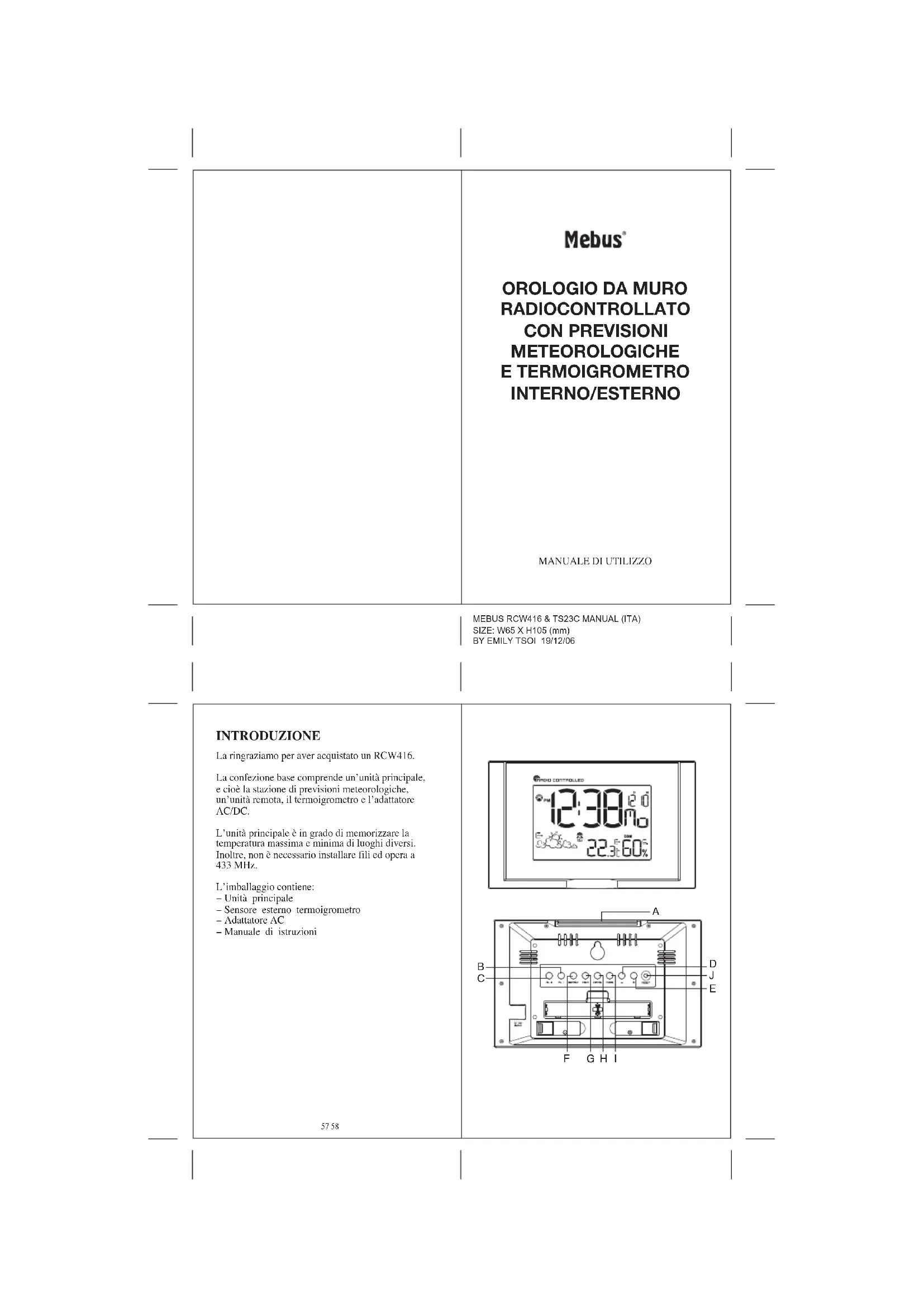

MANUALE UTENTE 10380 Mebus

La ringraziamo per aver acquistato un RCW416.

La confezione base comprende un'unità principale, e cioè la stazione di previsioni meteorologiche, un'unità remota, il termoigrometro e l'adattatore AC/DC.

L'unità principale è in grado di memorizzare la temperatura massima e minima di luoghi diversi. Inoltre, non è necessario installare fili ed opera a 433 MHz.

L'imballaggio contiene:

-Unità principale
- Sensore esterno termoigrometro
- Adattatore AC
- Manuale di istruzioni

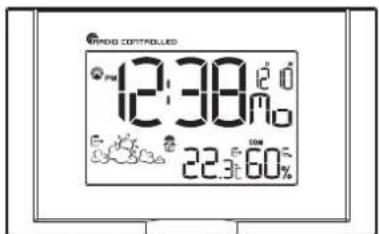

PHOLO CONTROLLED 12:38 12:0 Mo 22:3:60%

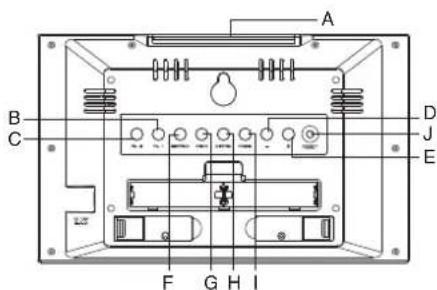

Attiva la funzione snooze

B. Tasto AL. 1

Visualizza l'orario della sveglia o imposta lo stato di svegli a sveglia 1

C. Tasto AL. 2

Visualizza l'orario della sveglia o imposta lo stato di svegli a sveglia 2

D. Tasto (—)

Diminuisce il valore di un'impostazione

E. Tasto (+)

Aumenta il valore di un'impostazione; ricerca forzata del segnale orario radiocontrollato

F. Tasto SEARCH

Ricerca forzata del segnale proveniente dal sensore remoto

G. Tasto MEM

Riceve i dati relativi alla temperatura massima o minima e all'umidità dell'unità principale e dell'unità remota

H. Tasto CHANNEL

Permette di passare ai diversi canali delle unità presenti sul sensore remoto, sequenza tasti: Interna > Canale 1 > Canale 2 > Canale 3 > Interna... Inoltre, è possibile tenere premuto questo tasto per inserire la funzione di Auto Scroll

I. Tasto MODE

Permette di passare alle diverse modalità di visualizzazione e conferma l'inserimento mentre imposta i dati da visualizzare

J. Tasto RESET

Premerlo per ripristinare tutti i valori alla loro impostazione iniziale

59

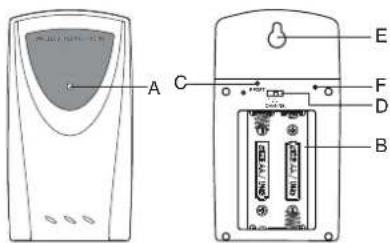

CARATERISTICHE DEL SENSORE

Lampeggia brevemente durante la trasmissione delle date misurate. Lampeggia brevemente 2 x se la batteria del sensore è bassa

C TASTO DI REINSTALLAZIONE [RESET]

D SCELTA DEI CANALI

Installazione del sensore su uno dei canali (1,2 o 3)

E ENCOCHE PER LA FISSAZIONE MURALE

F TASTOF °C/ °F

Questa funzione non è disponibile per tutti gli apparecchi

60

PRIMA DI INIZIARE

Per un migliore funzionamento:

1. Inserire le batterie nelle unità remote prima di effettuare la medesima operazione nell'unità principale.

2. Posizionare l'unità remota e l'unità principale all'interno di un intervallo di trasmissione reale, che, in circostanze normali, è di 20 a 30 metri. Si prega di notare che l'intervallo reale è notevolmente influenzato dai materiali di costruzione e dal posizionamento dell'unità principale e di quelle remote. E' necessario provare varie installazioni per ottenere un migliore risultato. Nonostante le unità remote siano impermeabili, è necessario comunque posizionarle lontane dalla luce diretta del sole, dalla pioggia e dalla neve.

INSTALLAZIONE BATTERIE: UNITA' REMOTA

1. Togliere le viti dal vano porta batterie.

2. Selezionare il canale

3. Installare 2 batterie (formato UM-3 o "AA" da 1.5V) attenendosi scrupolosamente alle polarità mostrate.

4. Riposizionare il coperchio del vano porta batterie e riavvitarlo.

ATTIVARE L'UNITA' PRINCIPALE

Installare le 2 batterie (formato UM-3 o AA da 1.5V) correttamente nell'unità principale ed inserire l'adattatore AC nella presa elettrica in modo da azionare anche l'unità principale, a questo punto il display si accenderà.

SEGNALE DI BATTERIA SCARICA

PER IL SENSORE REMOTO

Quando è ora di sostituire le batterie nel sensore remoto, apparirà il rispettivo indicatore di batteria scarica sul display. Inoltre, l'indicatore di batteria scarica apparirà sul display dell'unità principale per quella specifica unità di sensore remoto.

61 62

PER L'UNITA' PRINCIPALE

Quando le batterie sono scariche, apparirà l'immagine di una batteria sul display, a questo punto sarà necessario sostituirle. Se l'adattatore AC non può essere collegato correttamente all'unità principale o l'adattatore AC viene tolto da quest'ultima, sul display apparirà l'icona

IMPOSTARE TEMPERATURA ED

ORORLOGIO RADIOCONTROLLATO

PER L'UNITA' REMOTA

a. Una volta posizionate le batterie per l'unità remota, si potranno trasmettere le letture relative a temperatura ed umidità ad intervalli di circa 45 secondi. L'unità principale inizierà inoltre a cercare i segnali per circa due minuti una volta installate le batterie, Trascorsi 10 secondi dall'avvenuta ricezione, appariranno a display le temperature esterne ed il tasso di umidità. L'unità principale aggiornerà automaticamente le sue letture ad intervalli di circa 45 secondi.

b. Se non vengono ricevuti segnali, appariranno sul display i seguenti spazi bianchi “•••”. Tenere premuto [SEARCH] per 2 secondi per forzare un'ulteriore ricerca per circa 2 minuti. Questa operazione è utile nella sincronizzazione della trasmissione e ricezione delle unità remote e principale.

c. Quando la ricezione di segnale remoto ha termine, il dispositivo sincronizzerà automaticamente il suo orario e la data quando portato all'interno dell'intervallo del segnale RF "DCF".

Ripetere questo passaggio ogniqualvolta siano ritrovate differenze tra le letture visualizzate sull'unità principale e quelle sull'unità remota.

TEMPERATURA MASSIMA E MINIMA ED UMIDITA

La temperatura massima e la minima registrate internamente / esternamente e l'umidità saranno automaticamente memorizzate. Per visualizzare tali letture, premere il tasto [MEM] per la lettura della minima e premere il tasto [MEM] per la lettura della massima, quindi premere nuovamente il tasto [MEM] per ripristinare la lettura in atto.

PREVISIONI METEOROLOGICHE

L'unità principale è in grado di rilevare i cambiamenti relativi alla pressione atmosferica. Basandosi sui dati raccolti, essa è in grado di prevedere il tempo per le successive 12-24 ore.

Simbolo visualizzato
Previsione
Sole Parzialmente Nuveloso Piooglia Pecipitazionalnuveloso nevose
Colore
Giallo Verde Azzurro Viola Bianco

Nota:

1. La precisione di una previsione meteo generale basata sulla pressione atmosferica è circa del 70%.

2. La previsione meteo può non necessariamente riflettere la situazione attuale.

3. L'icona Sole, applicata alla notte, implica un cielo sereno.

Sul display è presente un indicatore di andamento che mostra la pressione atmosferica misurata in aumento stabile → o in diminuzione.

63

INDICATORI DI LIVELLO DI CONFORT

Gli indicatori di livello di confort COM, WET o DRY vi indicheranno se l'atmosfera circostante è conforte vole, troppo umido o troppo secco. Gli indicatori di comfort appariranno sul display dell'unità principale quando saranno soddisfatte le seguenti condizioni:

Indicatori visualizzati sull'unità	Intervallo di temperatura	Intervallo di umidità	Indica che l'atmosfera circostante è
COM	20°C a 25°C	40%RH a 70%RH	Confortevolc
WET	-5°C a +50°C	Superiore al 70%RH	Troppo umida (umidità)
DRY	-5°C a +50°C	Inferiore al 40%RH	Troppo secca
Assenza di indicazione	Inferiore ai 20°C o superiore ai 25°C	40%RH al 70%RH	Assenza di commenti

SEGNALI DISCONTINUI

Qualora, in assenza di particolari motivazioni, il display della temperatura esterna diventasse bianco, tenere premuto il tasto [SEARCH] per 2 secondi per forzare immediatamente una ricerca. Se tale operazione non dovessero riuscire, verificare:

1. Se il sensore dell'unità remota è ancora posizionato correttamente.

2. Le batterie di entrambe l'unità remota e quella principale. (Note: quando la temperatura scende sotto al punto di congelamento, le batterie delle unità esterne congeleranno, abbassandone di conseguenza il voltaggio fornito e l'intervallo reale.

3. Se la trasmissione si trova all'interno dell'intervallo e se la traiettoria è libera da ostacoli ed interferenze. Accorciare la distanza tra le unità se necessario.

64

COLLISIONE DI TRASMISSIONE

I segnali provenienti da altri dispositivi domestici, quali campanelli d'ingresso, sistemi di sicurezza della casa e controlli di accesso, possono interferire con quelli appartenenti al presente prodotto e causare una temporanea interruzione di ricezione. Ciò è normale e non influisce sul rendimento generale del prodotto. La trasmissione e la ricezione delle letture della temperatura verranno ripristinate non appena si interromperà l'interferenza.

COME IMPOSTARE L'OROLOGIO RADIOCONTROLLATO

1. Una volta inserite le batterie, l'orologio cercherà automaticamente il segnale radio. Sono necessari almento 3-5 minuti per terminare questo processo.

2. Qualora l'utilizzatore desiderasse disattivare la funzione di auto-ricezione, tenere premuto il tasto [+] per 2 secondi.

3. Per ripristinare nuovamente la funzione di auto- ricezione, tenere premuto il tasto [ + ] per 2 secondi ancora per forzarne la ricezione e permettere di riceverla all'orario desiderato.

4. Qualora fosse ricevuto il segnale radio, la data e l'orario saranno automaticamente impostati con l'accensione dell'icona del segnale di radio controllo [ ] attiva.

5. Qualora l'orologio non dovesse riuscire a ricevere il segnale orario, verrà rappresentata l'icona [♠]. A questo punto l'utilizzatore potrà impostare l'orologio manualmente.

COME IMPOSTARE l'OROLOGIO MANUALMENTE Per impostare l'orologio manualmente, tenere premuto il tasto [MODE] per due secondi per visualizzare la lingua. Utilizzare il tasto [+] o [−] per modificarla. Premere il tasto [MODE] per confermare.

65 66

Ripetere la stessa procedura per impostare l'anno, il mese, la data, il formato orario 12/24, l'ora ed i minuti. Durante l'impostazione, utilizzare il tasto [+] o [-] per aumentare o diminuire rapidamente i valori. Per visualizzare la lingua, è possibile selezionare Inglese (In), Tedesco (DE), Francese (Fr), Italiano (IT), Spagnolo (SP) ed Olandese(DU). In caso di covi che non si desidera modificare, premere semplicemente il tasto [MODE] per passare oltre a tale voce. Quando la modifica è terminata, premere il tasto [MODE] per uscire. Il display tornerà quindi in modalità orologio.

COMPE IMPOSTARE IL FUSO ORARIO 1. Per impostare il fuso orario,

1. Premere il tasto [MODE] fino a che la modalità di visualizzazione fuso orario sia rappresentata da una sigla 'ZONE' sul display a cristalli liquidi,
2. Tenere premuto il tasto [MODE] per due secondi, per visualizzare lo scarto del fuso orario.
3. Inserire i dati utilizzando il tasto [ + ] o [ - ].
4. Premere [MODE] per uscire.

COME IMPOSTARE LA SVEGLIA

Esistono due sveglie in totale, sveglia 1 e sveglia 2 che possono essere azionate premendo rispettivamente i tasti [AL. 1] e [AL. 2]. La procedura di impostazione dell'allarme è elencata qui di seguito.

IMPOSTAZIONE SVEGLIA 1

1. Premere [AL. 1]

2. Premere [+] o [-] per attivare / disattivare la funzione di allarme.

3. Tenere premuto il tasto [AL. 1] fino a che l'ora della sveglia lampeggi
4. Impostare l'ora premendo [ + ] o [ - ], quindi premere il tasto [AL. 1] per confermare.

5. Quindi, per impostare i minuti premere [ + ] o [ - ], quindi premere il tasto [AL., 1] per confermare.

6. Qualora desideraste la visualizzazione sveglia e mostrare sul display il calendario, premere [MODE]. Qualora si desiderasse passare in visualizzazione sveglia 1, premere il tasto [AL. 1].

IMPOSTAZIONE SVEGLIA 2

1. Premere [AL. 2]

2. Premere [ + ] o [ - ] per attivare / disattivare la funzione di allarme.

3. Tenere premuto il tasto [AL. 2] fino a che l'ora della sveglia lampeggi.

4. Impostare l'ora premendo [ + ] o [ - ], quindi premere il tasto [AL. 2] per confermare.

5. Quindi, per impostare i minuti premere [ + ] o [ - ], quindi premere il tasto [Al., 2] per confermare.

6. Qualora desideraste la visualizzazione sveglia e mostrare sul display il calendario, premere [MODE]. Qualora si desiderasse passare in visualizzazione sveglia 1, premere il tasto [AI.. 2].

FUNZIONE SNOOZE

Quando la sveglia suona, è possibile premere [SNOOZE] per interrompere l'allarme.

CARATTERISTICHE

Unità principale

Intervallo di operazione : -5 °C a 50 °C proposto

Intervallo di misurazione : 25% a 90% al 25% umidità

Risoluzione temperatura : 0.1 °C

Risoluzione umidità : 1%

Batterie : 2 da 1.5V di tipo AA

67

Unità di sensore remoto

Intervallo di operazione : -10 °C a 50 °C proposto

Intervallo di misurazione : 25% a 90% al 25% umidità

Risoluzione temperatura : 0.1 °C

Risoluzione umidità : 1%

Frequenza di trasmissione RF : 433 MHz

Numero massimo di : 3

unità remote

Ciclo di percezione : circa 43 a 47 secondi

Batterie : 2 da 1.5V di tipo AA

INDICAZIONI DI MANTENIMENTO

1. Preservare l'apparecchio dell'umidità e della polvere, evitare gli scontri e temperature estreme. Per pulirlo, utilizzare uno straccio morbido e secco senza prodotti di pulizia.

2. Non procedere ad alcun intervento (riparazioni..) dentro l'apparecchio; altrimenti la garanzia sarà annullata.

3. Utilizzare solo nuove pile e non mescolare nuove pile con vecchie.

La preghiamo di portare attenzione che le pile usate non sono messe nella spazzatura, con ma devono essere ritornate ai punti di colletta previsti a questo scopo.

Importante: per tutti gli apparecchi Irox, tutte le tasse anticipate di riciclaggio sono sdebitate.

68

ATTENZIONE

- A causa delle restrizioni dei possibilità d'impressione, l'affissione può essere differente della rappresentazione nel modo di uso, Sotto riserva di modifiche.

Questo prodotto è conforme alle disposizioni in vigore, secondo l'applicazione delle esigente fondamentali dell'articolo 3 delle direttive R&TTE 1999/5/EC.

Direttive:

Utilizzazione efficace dello spettro della frequenza radio (Articolo 3.2 delle direttive R&TTE)

Standard applicati

EN 300 220-1,3:2000

Compatibilità elettromagnetica

(Articolo 3.1.b delle direttive R&TTE)

Standard applicati

EN 301 489-1,3:2000

Standard applicati

EN 300 339:2000

Informazioni supplementari

Il prodotto è conforme alle direttive degli apparecchi a bassa tensione 73/23/EWG come alle direttive concernenti la compatibilità elettromagnetica 89/336/EWG. Porte il marchio del certificato CE corrispondente.

Conforme Nei Seguenti Paesi

Tutti i stati europei EU, in Svizzera CH

QA MANAGER: Q.Y. ZENG

K.S plastic factory

Guan Lan / Shen Shen / China

Eliminate le batterie usate in modo sicuro ed ecologico.
