Produkttyp	Innen-/Außenwetterstation mit Funkuhr
Marke	Mebus
Modell	10380 (RCW416)
Abmessungen der Haupteinheit	Ca. 150 x 100 x 30 mm (Schätzung)
Gewicht der Haupteinheit	Ca. 200 g (Schätzung)
Stromversorgung Haupteinheit	2 AA 1,5V Batterien + AC-Adapter inklusive
Stromversorgung Außensensor	2 AA 1,5V Batterien
Display	Hintergrundbeleuchtetes LCD mit Wettersymbolen, Temperatur, Luftfeuchtigkeit, Uhrzeit
Integrierte Sensoren	Innen-Thermometer und Hygrometer
Außensensor (inklusive)	Kabelloses Thermo-Hygrometer, Kanal 1-3, Übertragung 433 MHz
Maximale Anzahl Sensoren	3
Übertragungsreichweite	20 bis 30 Meter (je nach Hindernissen)
Innentemperatur	-5 °C bis +50 °C
Außentemperatur	-10 °C bis +50 °C
Luftfeuchtigkeit	25% bis 90% RH
Funkuhr	DCF-Signal, automatische oder manuelle Einstellung, Zeitzone einstellbar
Kalender	Tag, Monat, Jahr (einstellbar)
Wettervorhersage	12-24h, Symbole: sonnig, teilweise bewölkt, bewölkt, regnerisch, schneereich
Komfortanzeige	CON (behaglich), HUM (feucht), SEC (trocken)
Wecker	Doppelalarm (AL1, AL2) mit Schlummerfunktion
Min/Max-Speicher	Innen-/Außentemperatur und Luftfeuchtigkeit (min. und max.)
Kanalanzeige	Automatischer oder manueller Scan der 3 Kanäle
Pflege und Reinigung	Weiches, trockenes Tuch, ohne aggressive Reinigungsmittel
Sicherheit	Nicht öffnen oder selbst reparieren; identische neue Batterien verwenden; Polarität beachten
Garantie und Konformität	CE, R&TTE 1999/5/EC, Niederspannung 73/23/EWG, EMV 89/336/EWG

Häufig gestellte Fragen - 10380 Mebus

Wie stelle ich die Uhrzeit manuell ein, wenn das Funksignal nicht empfangen wird?

Halten Sie die Taste MODE 2 Sekunden lang gedrückt, um in die Einstellung zu gelangen. Wählen Sie die Sprache mit + oder -, bestätigen Sie mit MODE. Wiederholen Sie den Vorgang, um Jahr, Monat, 12/24-Stunden-Format, Stunden und Minuten einzustellen.

Wie verbinde ich den Außensensor mit der Haupteinheit?

Legen Sie zuerst die Batterien in den Sensor ein und wählen Sie den Kanal (1, 2 oder 3). Schalten Sie dann die Haupteinheit ein. Sie sucht automatisch 2 Minuten lang nach dem Signal. Falls nötig, halten Sie SEARCH 2 Sekunden lang gedrückt, um die Suche zu erzwingen.

Was bedeuten die angezeigten Wettersymbole?

Die Symbole sagen das Wetter für die nächsten 12 bis 24 Stunden voraus: sonnig (gelb), teilweise bewölkt (grün), bewölkt (hellblau), regnerisch (violett), schneereich (weiß). Die Genauigkeit beträgt etwa 70 %.

Wie zeige ich die Mindest- und Höchsttemperaturen an?

Drücken Sie einmal die Taste MEM, um die Minima zu sehen, ein zweites Mal für die Maxima und ein drittes Mal, um zu den aktuellen Werten zurückzukehren.

Was tun, wenn die Außenanzeige '...' anzeigt?

Das bedeutet, dass das Sensorsignal nicht empfangen wird. Halten Sie SEARCH 2 Sekunden lang gedrückt, um die Suche neu zu starten. Überprüfen Sie auch die Batterien des Sensors und die Entfernung (max. 30 m).

Wie stelle ich den Wecker ein?

Drücken Sie AL.1 oder AL.2, dann verwenden Sie + oder -, um zu aktivieren/deaktivieren. Halten Sie dieselbe Taste gedrückt, bis die Uhrzeit blinkt, stellen Sie mit + oder - ein und bestätigen Sie mit AL.1 oder AL.2.

Wie verwende ich die Schlummerfunktion?

Wenn der Alarm ertönt, drücken Sie SNOOZE (oberer Teil des Geräts), um das Klingeln vorübergehend zu stoppen. Es wiederholt sich nach einigen Minuten.

Was tun bei Anzeige schwacher Batterien?

Das Batteriesymbol erscheint auf der Haupteinheit oder für einen Sensor. Ersetzen Sie die Batterien durch neue AA 1,5V, unter Beachtung der Polarität.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch ohne aggressive Reinigungsmittel. Vermeiden Sie Feuchtigkeit und Staub.

Welche Kanäle sind für die Sensoren verfügbar?

Der Sensor kann über einen Schalter im Batteriefach auf Kanal 1, 2 oder 3 eingestellt werden. Die Haupteinheit kann abwechselnd bis zu 3 verschiedene Sensoren anzeigen.

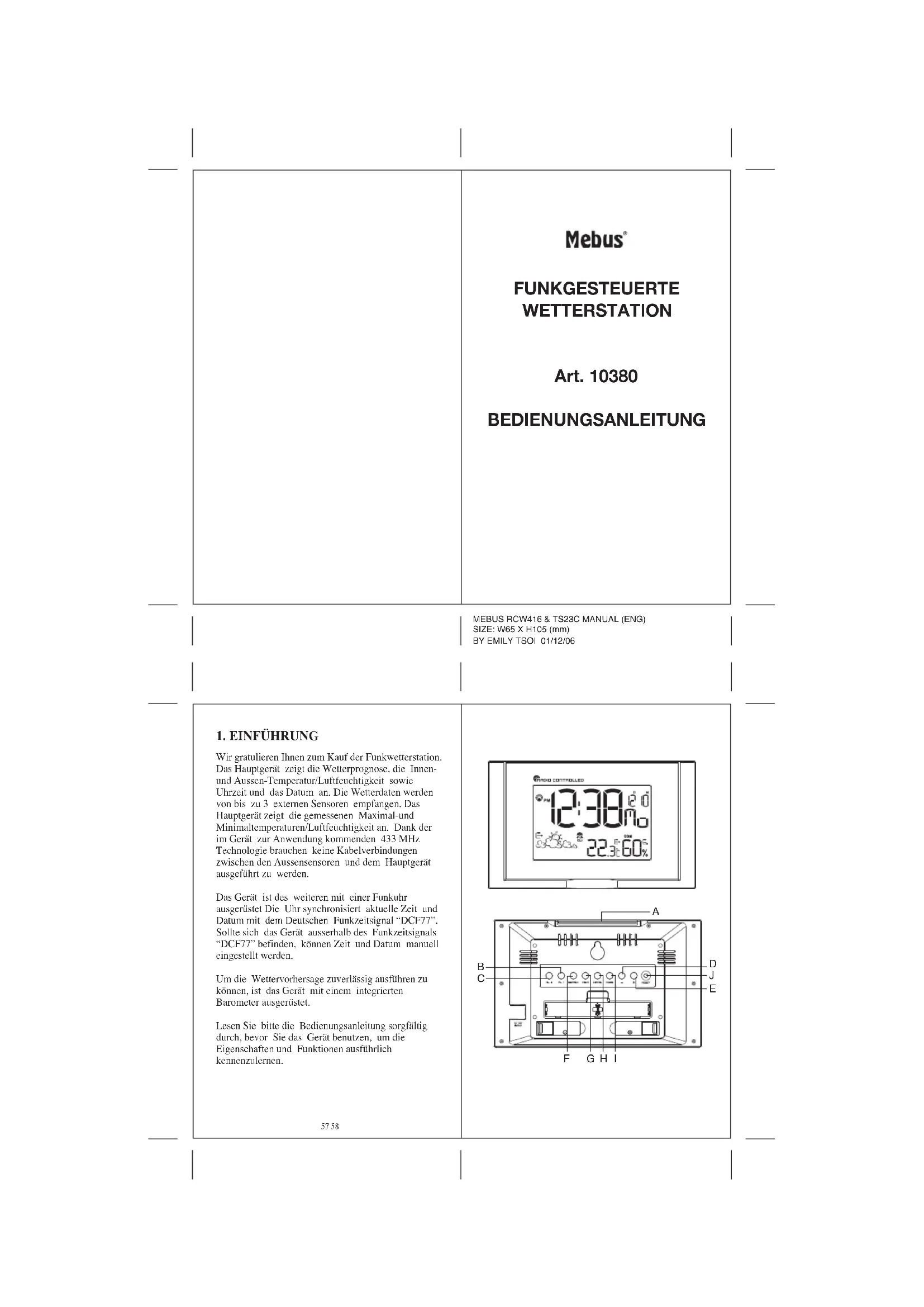

BEDIENUNGSANLEITUNG 10380 Mebus

Wir gratulieren Ihnen zum Kauf der Funkwetterstation. Das Hauptgerät zeigt die Wetterprognose, die Innen- und Aussen-Temperatur/Luftfeuchtigkeit sowie Uhrzeit und das Datum an. Die Wetterdaten werden von bis zu 3 externen Sensoren empfangen. Das Hauptgerät zeigt die gemessenen Maximal- und Minimaltemperaturen/Luftfeuchtigkeit an. Dank der im Gerät zur Anwendung kommenden 433 MHz Technologie brauchen keine Kabelverbindungen zwischen den Aussensensoren und dem Hauptgerät ausgeführt zu werden.

Das Gerät ist des weiteren mit einer Funkuhr ausgerüstet Die Uhr synchronisiert aktuelle Zeit und Datum mit dem Deutschen Funkzeitsignal "DCF77". Sollte sich das Gerät ausserhalb des Funkzeitsignals "DCI77" befinden, können Zeit und Datum manuell eingestellt werden.

Um die Wettervorhersage zuverlässig ausführen zu können, ist das Gerät mit einem integrierten Barometer ausgerüstet.

Lesen Sie bitte die Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät benutzen, um die Eigenschaften und Funktionen ausführlich kennenzulernen.

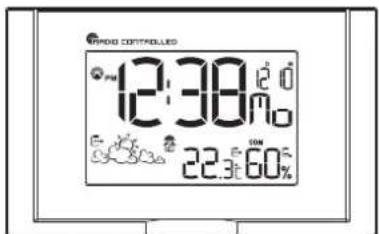

PAM CONTROLLED 12:38 12:0 Mo 22:3:60%

aktiviert die Weckwiederholung

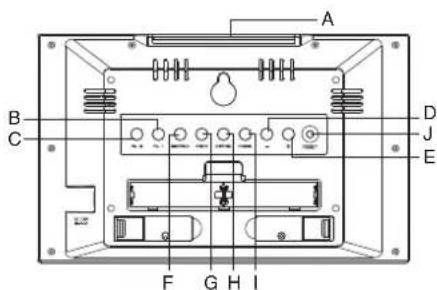

B AL. I Taste

Ansehen der Weckalarmzeit und Status für Alarm 1

C AL. 2 Taste

Ansehen der Weckalarmzeit und Status für Alarm 2

D( - ) Taste

Herabsetzen der Werte

E (+) Taste

Heraufsetzen der Werte. Suchen nach Funkuhrsignal

F SEARCH Taste

Suchen nach Sensorsignal

G MEM Taste

Minimum und Maximum der Temperatur und Luftfeuchte

H CHANNEL Taste

Wählt einen externen Funksensor. Gedrückt halten um bei verschiedenen Sensoren die Anzeige abwechselnd darzustellen

I MODE Taste

Umschalten der Anzeige und im Editiermodus bestätigen von eingestellten Werten

J RESET Taste

Zurücksetzen des Gerätes auf Werkseinstellung

59

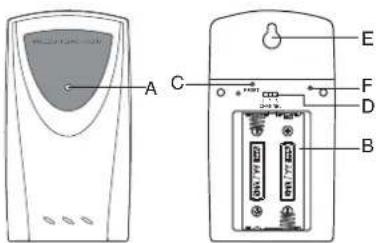

MERKMALE DER SENDEEINHEIT

Blinkt während der Sendung der Temperaturdaten kurz auf. Blinkt 2x wenn die Batterie des Sensors schwach ist

B BATTERIEFACH

Einstellen der Sendeeinheit auf einen Kanal (1, 2 oder 3).

E HALTER FÜR WANDAUFHÄNGUNG

F °C/°F TASTE

Nicht bei allen Geräten vorhanden

60

2. SCHNELLINSTALLATION

2a) BITTE VOR DEM EINSATZ BEACHTEN

Beachten Sie bitte die folgenden Hinweise, um einen optimalen Betrieb der Geräte zu gewährleisten:

1. Weisen Sie jeder externen Sendeeinheit einen eigenen Kanal zu.

2. Legen Sie zuerst die Batterien in die Sendeeinheiten polrichtig ein.. Danach legen Sie die Batterien in die Empfangseinheit polrichtig ein.

3. Platzieren Sie die Empfangseinheit und Sendeeinheit innerhalb von 1 Meter zueinander und warten Sie bis der Messwert auf der Anzeige erscheint.

4. Stellen Sie danach die Empfangseinheit und die externen Sendeeinheiten

Beachten Sie, dass die tatsächliche Reichweite der Sender von den jeweils verwendeten Baumaterialien der Gebäude sowie der jeweiligen Position der externen Sendeeinheit abhängt und durch externe Einflüsse (diverse Funksender und andere Störquellen) die mögliche Distanz stark reduziert wird. Sollte kein Empfang möglich sein, empfehlen wir sowohl für den Sender und den Emplänger andere Positionen zu suchen. Manchmal reicht schon ein Verschieben um wenige Zentimeter!

Obwohl die externen Sendeeinheiten wetterfest sind, sollten Sie diese nicht an Orten platzieren, wo diese direkter Sonneneinstrahlung, Regen oder Schnee ausgesetzt sind.

Sind die Batterien des Senders leer, so erscheint in der Anzeige des Hauptgerätes. Das gleiche gilt für das Hauptgerät. Ist der Stromadapter nicht angeschlossen, so erscheint desweiteren in der Anzeige.

61 62

2b) VORBEREITUNG DER EXTERNEN

SENDEEINHEITEN

1. Nehmen Sie die Batteriefachabdeckung ab.

2. Stellen Sie den gewünschten Kanal mittels des Schiebeschalters ein.

3. Setzen Sie 2 Alkalinebatterien (1,5V, UM-3 oder Größe "AA") den jeweiligen Polaritäten entsprechend ein.

4. Schrauben Sie die Batteriefachabdeckung wieder auf.

2c) VORBEREITUNG DER EMPFANGSEINHEIT

1. Offnen Sie vorsichtig den Deckel des Batteriefaches.

2. Setzen Sie 2 Alkalinebatterien (1,5V, UM-3 oder Größe

"AA") den jeweiligen Polaritäten entsprechend ein. 3. Schließen Sie das Batteriefach wieder

1. Schließen Sie den Netzadapter an das Gerät und an das Stromnetz an.

2d) WANDAUFHÄNGUNG ODER TISCHAUFSTELLUNG

Die Empfangseinheit ist mit einem Standfuss ausgerüstet, und das Gerät damit auf einer ebenen Fläche aufgestellt werden kann.

2e) EINSTELLEN DES EXTERNEN SENSORS - TEMPERATUR - UND FUNKUHR

a. Sobald sich die Batterien im Aussensensor befinden, beginnt dieser mit der Übertragung der Messwerte in Intervallen von ca. 45 Sekunden. Auch das Hauptgerät sucht nach Signalen (ca. 2 Minuten lang), sobald die Batterien eingelegt werden. Wird das Signal vom Aussensensor empfangen, erscheinen Aussentemperatur und Luftfeuchtigkeitswert auf dem Display. Wenn innerhalb von 2 Minuten keine Sensorsignale empfangen werden, so betätigen Sie die [SEARCH] (F) Taste, um eine Suche nach den Signalen des externen Sensors zu erzwingen. Empfangs- und Sendesignal zwischen Aussensensor und Hauptgerät werden synchronisiert.

Wird das "DCF" Zeitsignal empfangen, erscheinen automatisch Zeit und Datum auf dem Display.

Damit ist die Schnellinstallation abgeschlossen. Weitere Funktionen entnehmen Sie bitte der nachfolgenden Bedienungsanleitung.

Maximum und Minimum Speicher

Der Maximum und Minimum Wert für Luftfeuchte, Temperatur wird durch Drücken von [MEM] angezeigt. Mehrmals drücken für Minimum/Maximum/

Normalwerte. Gedrückt Halten zum Löschen der Werte.

Wetterprognose:

Anzeige
Prognose
Sonnig leicht bewökt Regen Sehnce bewölkt
Farbe
Gelb Grün Hellblau Lila Weiss

Die Empfangseinheit errechnet aufgrund der barometrischen Luftdruckänderung die Wetterentwicklung für die kommenden 12-24 Stunden.

Nach Inbetriebnahme der Wetterstation ist kein Einstellen des aktuellen Luftdruckes erforderlich, das Gerät wird in den folgenden Stunden aus den Luftdruckänderungen eine Wettervorhersage errechnen. Der Luftdruck wird dabei im Trend dargestellt mit ansteigend, gleichbleibend sowie fallend.

63

3b) BITTE BEACHTEN SIE FOLGENDES:

1. Nach Inbetriebnahme der Wetterstation ist kein Einstellen des aktuellen Luftdruckes erforderlich, das Gerät wird in den folgenden Stunden aus den Luftdruckänderungen eine Wettervorhersage errechnen.

2. Bei langen stabilen Wetterlagen wird eine Wettervorhersage stark erschwert. Eine Wetter-Symboländerung am Display kann zum Teil länger als erwünscht dauern.

3. Die Wettervorhersage wird ausschliesslich anhand barometrischer Luftdruckänderungen errechnet.

4. Die Wahrscheinlichkeit der Wetttervorhersage liegt bei etwa 70% und gilt für einen Umkreis von 20-30 Kilometer.

5. Erscheint das Symbol „sonnig“ bei Nacht ist wolkenloses Wetter gemeint. Nebel wird von der Wetterstation nicht angezeigt, da dieser bei verschiedenen Wetterlagen auftreten kann

6. Falls Sie die Wetterstation auf Reisen nehmen, wird sich die Wettervorhersage bedingt durch Höhenänderungen und den darausfolgenden Luftruckänderungen verstellen. Warten Sie bis zu 24 Stunden bis die Wetterstation die Wettervorhersage aufgrund der Luftdruckverhältnisse für Ihren neuen Aufenthaltsort errechnet hat. Aufgrund der Barometrischen Wetterprognose übernimmt der Hersteller keine Verantwortung oder Haftung für eventuelle Schäden, die aufgrund der ungenauigkeit der Wetterprognose auftauchen können. Wetter ist nicht 100%tig berechenbar.

64

TEMPERATUR UND LUFTFEUCHTIGKEITS TENDENZANZEIGE

Der Tendenzindikator zeigt die Temperatur- und Luftfeuchtigkeitstendenz der über den entsprechenden Sensorkanal gemessenen Werte an. Der Indikator kann folgende drei Trends anzeigen: Steigend, gleichbleibend und fallend.

Indikator
Trend	steigend	gleichbleibend	fallend

KOMFORTLEVEL INDIKATOREN

Die Komfortlevel Indikatoren COMFORT, WET oder DRY zeigen Ihnen ob das aktuelle Raumklima komfortabel, zu feucht oder zu trocken ist. Die Komfortlevel Indikatoren werden unter folgenden Gegebenheiten im Display des Hauptgerätes (obcrhalb der Innenfeuchtigkeits-Anzeige) angezeigt:

Indikator im Display	Temperatur Bereich	Feuchtigkeits Bereich	aktuelles Raumklima bei Ihnen:
COMFORT	20°C - 25°C (68°F to 77°F)	40%-70%	idealer Bereich Temperatur und Feuchtigkeit
WET	-5°C - 50°C (23°F - 122°F)	über 70%	zu feuchtes Raumklima
DRY	-5°C - 50°C (23°F - 122°F)	unter 40%	zu trockenes Raumklima
kein Indikator	weniger als 20°C (68°F) or mchr als 25°C (77°F)	40% bis 70%	kein Kommentar

65 66

MANUELLE EINSTELLUNGEN

Das Gerät bietet diverse Möglichkeiten die Grundeinstellungen zu verändern. Drücken Sie dazu die Taste [MODE] drei Sekunden lang um in den Einstellmodus zu gelangen. Mit jedem weiteren Drücken der [MODE] Taste erscheint auf der Anzeige eine einzustellende blinkende Funktion.

Drücken Sie dort jeweils eine der Tasten | + | oder [- ]. Folgende Funktionen können Sie verändern (in dieser Reihenfolge, dazwischen einfach jeweils die [MODE] Taste drücken):

Französisch-Fr. Italienisch-IT oder Niederländisch-DU, Spanisch-SP)

- Jahr

- Kalender (Monat - Tag)

- Zeitformat 24h oder 12h

- Zeit (Stunden - Minuten)

Manuelle Einstellungen sind dann sinnvoll, wenn z.B. das Funksignal nicht zur Verfügung steht. (DCF77) Das Funksignal kann ausgeschaltet werden durch Gedrückt halten von "+".

ZEITANZEIGE

Im normalen Anzeigemodus können Sie mittels der Taste [MODE] folgende Anzeigemodi

zur Darstellung auf der Anzeige auswählen:

- Zeit mit Sekunden,- Zeit mit Wochentag - Eine zweite Zeitzone mit Wochentag,- Eine zweite Zeitzone mit Sekunden.

EINSTELLEN DER ZEITZONE

1. Drücken Sie [MODE] so lange bis ZONE im Display erscheint.

2. Halten Sie [MODE] zwei Sekunden lang gedrückt.

3. Der Offset blinkt und kann nun durch + oder -1 eingestellt werden. z.B. +1 Stunde oder -1 Stunde.

4. Drücken Sie [MODE] erneut zum Speichern.

EINSTELLEN DES WECKALARMS

Dieses Gerät besitzt zwei Weckzeiten [AL. 1] und [AL. 2]. Einzustellen sind diese wie folgt:

WECKALARM1

1. Drücken Sie [AL. 1]
2. [+] oder [-] zum Einstellen/Ausstellen des Alarms.
3. Halten Sie [AL. 1] gedrückt bis die Zeit blinkt.
4. Einstellen der Weckstunde durch Drücken von [+] oder [-] , danach [AL. 1] zum Speichern.
5. Einstellen der Weckminute durch Drücken von [ + ] oder [ - ]. danach [AL. 1] zum Speichern.
6. Drücken Sie [MODE] um die normale Zeit und Kalendar darzustellen. Die Alarmzeit 1 wird durch Drücken von [AL.1] angezeigt.

WECKALARM2

1. Drücken Sie [AL. 2]
2. [ + ] oder [ - ] zum Einstellen/Ausstellen des Alarms.
3. Halten Sie [AL. 2] gedrückt bis die Zeit blinkt.
4. Einstellen der Weckstunde durch Drücken von [ + ] oder [ - ]. danach [AL. 2] zum Speichern.
5. Einstellen der Weckminute durch Drücken von [+] oder [-] , danach [AL. 2] zum Speichern.
6. Drücken Sie [MODE] um die normale Zeit und Kalendar darzustellen. Die Alarmzeit 2 wird durch Drücken von [AL..2] angezeigt.

SNOOZE FUNKTION

Drücken Sie SNOOZE für die Weckwiederholung

PFLEGEHINWEISE

1. Schützen Sie das Gerät vor Nässe, Staub. Stössen und extremen Temperaturen und reinigen Sie es nur mit einem trockenen Tuch ohne aggressive Lösungsmittel.

67

1. Nehmen Sie keine Eingriffe in das Gerät vor, da sonst der Garantieanspruch erlischt.
2. Verwenden Sie ausschliesslich neue Batterien und mischen Sie niemals alte und neue Batterien.

Bitte denken Sie auch daran, dass verbrauchte Batterien nicht in den Hausmüll gehören, sondern an den dafür vorgeschenen Sammelstellen abgegeben werden.

Der Inhalt dieser Bedienungsanleitung darf nicht ohne die Zustimmung des Herstellers vervielfältigt werden.

TECHNISCHE DATEN

Hauptgerät

Messbereich Temperatur : -5C bis 50C
Messbereich Luftfeuchte : 25% bis 90%
Auflösung Temperatur : 0.1C
Auflösung Luftfeuchte : 1%
Batterien : 1.5V AA x 2 Alkaline

Sensor

Messbereich Temperatur : -20C bis 60C

Messbereich Luftfeuchte : 25% bis 90%

Auflösung Temperatur : 0.1C

Auflösung Luftfeuchte : 1%

Übertragungsfrequenz : 433 MHz

Maximale Anzahl der Sender : 3

Übertragungsabstand : ca. 43 bis 47 seconds

Batterien : 1.5V AA x 2 Alkaline

Genauigkeit Temperatur : +/- 1°C Genauigkeit Luftfeuchtigkeit : +/- 5% rel. Luftfeuchte

68

Beachten Sie bitte unbedingt, dass Sie Batterien und Gerät nach den geltenden gesetzlichen Bestimmungen umweltgerecht entsorgen.

Das Gerät darf nur für den vorgesehenen Zweck verwendet werden Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt werden.

Modellnummer

RCW416

Art.-Nr.

10380

L.-Nr.

0407

Albert Mebus GmbH & Co.

Bergische Str. 11

42781 Haan

Hinweis:

TUV.com beurkundet die Prüfung der hohen Qualität und Produktsicherheit auf der TUV.com Internetseite. Hierzu geben Sie alle 10 Ziffern des Stempels in das vorgesehene Eingabefeld ein und bestätigen durch Anklicken des "SHOW" Buttons.

Sollten Sie weitere Fragen zur Wetterstation haben, so können Sie sich von Montag bis Freitag in der Zeit von 10 bis 15 Uhr an unsere Hotline unter 02129 / 344664 oder 0229 / 343387 wenden. Halten Sie Artikelnummer und Modellnummer parat.

RoHS

www.mebus-electronic.com

69 70

EG KONFORMITÄTSERLÄRUNG

Produkt : RCW416

Dieses Produkt entspricht bei bestimmungsmäßiger

Anwendung den grundlegenden Anforderungen des

Artikels 3 der R&TTE 1999/5/EC Richtlinie:

Effizienter Gebrauch des Funkfrequenzspektrums

(Artikel 3.2 der R&TTE Richtlinie)

Angewandter Standard(s)

EN 300 220-1,3:2000

Elektromagnetische Verträglichkeit

(Artikel 3.1.b der R&TTE Richtlinie)

Angewandter Standard(s)

EN 301 489-1,3:2000

Angewandter Standard(s)

EN 300 339:2000

Zusätzliche Information:

Damit ist das Produkt konform mit der

Niederspannungsrichtlinie 73/23/EWG und der Richtlinie

für elektromagnetische Verträglichkeit 89/336/EWG

und trägt die entsprechende CE Kennzeichnung.

Konform in Folgenden Ländern:

Alle EU Staaten, die Schweiz CH

QA MANAGER: H.Y.WANG

K.S plastic factory

Guan Lan / Shen Shen / China

Mebus®

HORLOGE MURALE CONTRÔLEE PAR RADIO AVEC PREVISIONS METEOROLOGIQUES THERMO-HYGROMETRE INTERIEUR/EXTERIEUR

MANUEL DE L'UTILISATEUR

MEBUS RCW416 & TS23C MANUAL (FRA) SIZE: W65 X H105 (mm) BY EMILY TSOI 19/12/06

INTRODUCTION

REGLER L'HORLOGE RC ET DE LA

TEMPERATURE A DISTANCE

Albert Mebus GmbH & Co.

Bergische Str. 11

42781 Haan

RoHS

www.mebus-electronic.com

69 70

CERTIFICAT DE CONFORMITE CE

Produit : RCW416

Albert Mebus GmbH & Co.

Bergische Str. 11

42781 Haan

RoHS

www.mebus-electronic.com

69 70

CERTIFICATO DI CONFORMITÀ CE

Prodotto: RCW416

Albert Mebus GmbH & Co.

Bergische Str. 11

42781 Haan

RoHS

www.mebus-electronic.com
